电流互感器运行维护及故障处理在电力系统中，电流互感器因其特有的优势被广泛应用于电力设备中，它不但能够使大电流转换为小电流，而且能够配合继电器有效保护电力系统的运行安全。
不过在应用过程中一旦电流互感器出现故障，很有可能导致电能电压计量缺乏准确性，使计量误差不断增大，对电力计量管理造成严重影响。
所以，电力部门要采取行之有效的措施消除电流互感器的故障，对电能计量工作加强重视。
1电流互感器的原理和特点所谓的电流互感器，一般是由闭合铁心、绕组根据电磁感应原理构成。
它的一次侧绕组匝数相对较少，需要串联在电流线路中，所有电流从一次侧绕组流过。
而二次侧绕组的匝数较多，其串联于回路保护和仪表测量时，电流互感器的二次测回路形式为闭合状态。
所以能够看出，较低的串联线圈阻抗存在于测量仪表和保护回路中，类似于变压器的短路运行。
实际上就相当于将一次侧大电流通过电流互感器转化为二次侧小电流，同时能够充分利用，不允许二次侧中存在有开路问题。
通常5A 或1A 的额定电流存在于电流互感器的二次侧中。
由于二次侧开路会有较高的电压产生，对运行人员和设备产生直接影响，所以运行中的电流互感器二次回路不允许开路。
为了使工作人员在接触继电器和测量仪表的安全性得到保障，需要将可靠的接地置于电流互感器二次侧内，一般情况下断开电流互感器的二次回路前，需要用铜线短接二次端子。
电流互感器通常分为两种形式，一种是电磁式，另一种是电容式，它的一次绕组在电力线路中直接串联，被测线路的电流直接影响着一次绕组中的电流。
电力部门要将短路开关预留在二次侧，假如出现开路，需要将电路负载及时撤掉，随后停电进行处理，等处理完以后才能够进行使用。
与此同时，根据串联原则，电流互感器的接线必须将二次绕组串联于继电器或测量仪表的电流线圈中。
2电流互感器运行维护与检查近年来，我国电力工程事业也取得了突飞猛进的发展，互感器的类型不断增多。
互感器分为两种，一种是电流互感器，另一种是电压互感器，前者在应用过程中需要将运行维护与检查工作充分做好，从而使设备运行的安全性得到保障。

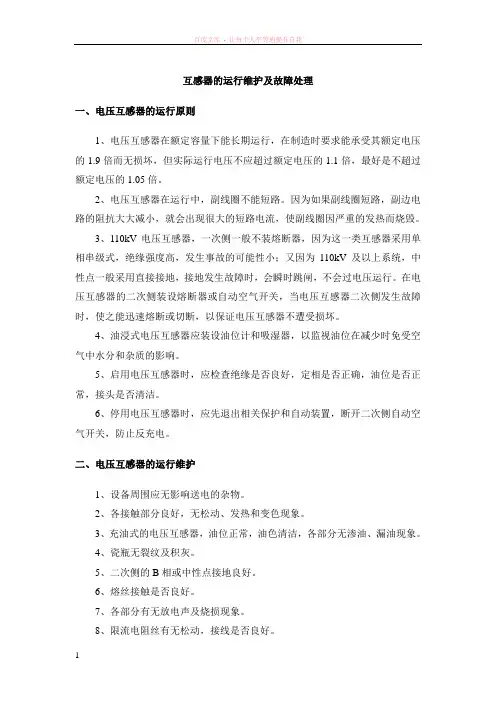

互感器的运行维护及故障处理一、电压互感器的运行原则1、电压互感器在额定容量下能长期运行，在制造时要求能承受其额定电压的1.9倍而无损坏，但实际运行电压不应超过额定电压的1.1倍，最好是不超过额定电压的1.05倍。
2、电压互感器在运行中，副线圈不能短路。
因为如果副线圈短路，副边电路的阻抗大大减小，就会出现很大的短路电流，使副线圈因严重的发热而烧毁。
3、110kV电压互感器，一次侧一般不装熔断器，因为这一类互感器采用单相串级式，绝缘强度高，发生事故的可能性小；又因为110kV及以上系统，中性点一般采用直接接地，接地发生故障时，会瞬时跳闸，不会过电压运行。
在电压互感器的二次侧装设熔断器或自动空气开关，当电压互感器二次侧发生故障时，使之能迅速熔断或切断，以保证电压互感器不遭受损坏。
4、油浸式电压互感器应装设油位计和吸湿器，以监视油位在减少时免受空气中水分和杂质的影响。
5、启用电压互感器时，应检查绝缘是否良好，定相是否正确，油位是否正常，接头是否清洁。
6、停用电压互感器时，应先退出相关保护和自动装置，断开二次侧自动空气开关，防止反充电。
二、电压互感器的运行维护1、设备周围应无影响送电的杂物。
2、各接触部分良好，无松动、发热和变色现象。
3、充油式的电压互感器，油位正常，油色清洁，各部分无渗油、漏油现象。
4、瓷瓶无裂纹及积灰。
5、二次侧的B相或中性点接地良好。
6、熔丝接触是否良好。
7、各部分有无放电声及烧损现象。
8、限流电阻丝有无松动，接线是否良好。
三、电压互感器的异常运行和故障处理1、电压互感器本体异常的现象（1）电压互感器的高压熔断器连续熔断。
（2）电压互感器内部发热温度高。
（3）电压互感器内部有冒烟、着火现象。
（4）电压互感器内部有放电声及其他异常声音。
（5）电压互感器内部有严重的喷油、漏油现象等。
2、电压互感器本体异常的故障处理（1）退出可能误动的保护（如距离保护和电压保护等）及自动装置（如BZT 自投装置和按频率自动减负荷装置等）。
电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。
为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。
二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。
三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。
常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。
2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。
3.按准确级分类：0.2级、0.5级、1级、3级等。
4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。
四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。
这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。
五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。
2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。
3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。
4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。
5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。
6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。
六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。
在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。
七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。

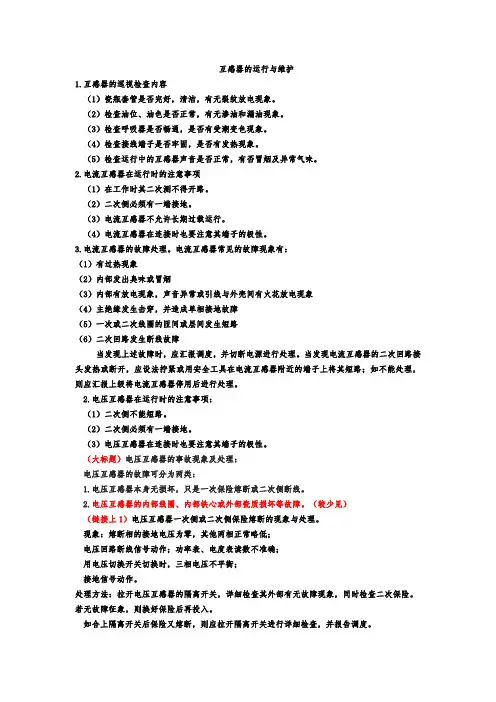

互感器的运行与维护1.互感器的巡视检查内容（1）瓷瓶套管是否完好，清洁，有无裂纹放电现象。
（2）检查油位、油色是否正常，有无渗油和漏油现象。
（3）检查呼吸器是否畅通，是否有受潮变色现象。
（4）检查接线端子是否牢固，是否有发热现象。
（5）检查运行中的互感器声音是否正常，有否冒烟及异常气味。
2.电流互感器在运行时的注意事项（1）在工作时其二次测不得开路。
（2）二次侧必须有一端接地。
（3）电流互感器不允许长期过载运行。
（4）电流互感器在连接时也要注意其端子的极性。
3.电流互感器的故障处理。
电流互感器常见的故障现象有：（1）有过热现象（2）内部发出臭味或冒烟（3）内部有放电现象，声音异常或引线与外壳间有火花放电现象（4）主绝缘发生击穿，并造成单相接地故障（5）一次或二次线圈的匝间或层间发生短路（6）二次回路发生断线故障当发现上述故障时，应汇报调度，并切断电源进行处理。
当发现电流互感器的二次回路接头发热或断开，应设法拧紧或用安全工具在电流互感器附近的端子上将其短路；如不能处理，则应汇报上级将电流互感器停用后进行处理。
2.电压互感器在运行时的注意事项：（1）二次侧不能短路。
（2）二次侧必须有一端接地。
（3）电压互感器在连接时也要注意其端子的极性。
（大标题）电压互感器的事故现象及处理：电压互感器的故障可分为两类：1.电压互感器本身无损坏，只是一次保险熔断或二次侧断线。
2.电压互感器的内部线圈、内部铁心或外部瓷质损坏等故障。
（较少见）（链接上1）电压互感器一次侧或二次侧保险熔断的现象与处理。
现象：熔断相的接地电压为零，其他两相正常略低；电压回路断线信号动作；功率表、电度表读数不准确；用电压切换开关切换时，三相电压不平衡；接地信号动作。
处理方法：拉开电压互感器的隔离开关，详细检查其外部有无故障现象，同时检查二次保险。
若无故障征象，则换好保险后再投入。
如合上隔离开关后保险又熔断，则应拉开隔离开关进行详细检查，并报告调度。
互感器知识培训(电气车间)pptx目录•互感器基本概念与原理•互感器在电气系统中的应用•互感器主要技术参数与性能指标•互感器选型、安装与调试方法•互感器运行维护与故障处理•互感器市场发展趋势及新技术应用CONTENTSCHAPTER01互感器基本概念与原理互感器定义及作用定义互感器是一种电气设备，用于将高电压或大电流按比例变换为低电压或小电流，以便于测量、保护和控制。
作用在电力系统中，互感器是实现电气测量、保护和控制的重要设备之一。
它能够将高电压或大电流转换为适合测量仪表或保护装置使用的低电压或小电流，同时起到隔离高压、降低测量仪表和保护装置成本的作用。
互感器工作原理电磁感应原理互感器的工作原理基于电磁感应原理。
当一次绕组通过交流电流时，会在铁芯中产生交变磁通，从而在二次绕组中感应出电动势。
根据电磁感应定律，感应电动势的大小与一次绕组和二次绕组的匝数比、铁芯中的磁通变化率以及绕组的相对位置有关。
磁路闭合原理为了保证互感器正常工作，需要使磁路闭合。
通常采用在铁芯上绕制一次绕组和二次绕组的方式来实现磁路闭合。
同时，为了减小铁芯中的涡流和磁滞损耗，铁芯通常采用高导磁率的硅钢片叠装而成。
将大电流按比例变换为小电流，以便于测量和保护。
具有高精度、低误差、宽频带响应等特点。
电流互感器将高电压按比例变换为低电压，以便于测量和保护。
具有高绝缘强度、低误差、长期稳定等特点。
电压互感器将电流互感器和电压互感器组合在一起，实现同时测量电流和电压的功能。
具有结构紧凑、安装方便等特点。
组合互感器采用电子技术和光纤传输技术实现电气量的测量和传输。
具有高精度、高可靠性、抗干扰能力强等特点。
电子式互感器互感器类型及特点CHAPTER02互感器在电气系统中的应用将高电压按比例变换为低电压，以供测量仪表和继电保护装置使用。
电压互感器将大电流按比例变换为小电流，以供测量仪表和继电保护装置使用。
电流互感器将电压互感器和电流互感器组合在一起，用于同时测量电压和电流。
互感器培训课件一、引言互感器作为电力系统中重要的组成部分，主要用于电能的测量、保护和控制。
为了提高大家对互感器的认识，本课件将对互感器的工作原理、分类、参数、选型、运行维护等方面进行详细讲解。
通过本课件的学习，希望大家能够熟练掌握互感器的相关知识，为电力系统的安全、稳定运行提供有力保障。
二、互感器的工作原理1.电流互感器（CT）：电流互感器是一种专门用于测量高电压系统中的大电流的传感器。
其工作原理是利用电磁感应现象，将高电流通过一定的变比转换为小电流，便于测量和保护装置的接入。
2.电压互感器（VT）：电压互感器主要用于测量高电压系统中的电压值。
其工作原理也是基于电磁感应，将高电压通过一定的变比转换为低电压，以便于测量和保护装置的使用。
三、互感器的分类1.按工作原理分类：电流互感器、电压互感器。
2.按绝缘介质分类：油浸式互感器、干式互感器、充气式互感器。
3.按安装方式分类：户内式互感器、户外式互感器。
4.按准确度等级分类：0.1级、0.2级、0.5级、1级等。
四、互感器的参数及选型1.参数：额定一次电流、额定二次电流、额定一次电压、额定二次电压、准确度等级、变比误差、角度误差、容量、绝缘水平等。
2.选型：根据实际工程需求，选择合适的互感器类型、准确度等级、变比、容量等参数。
同时，要考虑安装环境、运行条件等因素，确保互感器的安全、可靠运行。
五、互感器的运行维护1.运行：互感器在正常运行过程中，应定期进行巡视、检查，确保其外观完好、接线牢固、无异常声响等。
同时，要严格按照操作规程进行操作，防止误操作导致的设备损坏。
2.维护：互感器在运行过程中，要定期进行清洁、维护，保证其绝缘性能。
对于油浸式互感器，还需定期检查油位、油色、油质，确保油浸式互感器的正常运行。
同时，要定期进行预防性试验，发现并及时处理互感器的缺陷。
六、总结本课件对互感器的工作原理、分类、参数、选型、运行维护等方面进行了详细讲解。
通过学习本课件，希望大家能够熟练掌握互感器的相关知识，为电力系统的安全、稳定运行提供有力保障。
