多级泵检修文件包

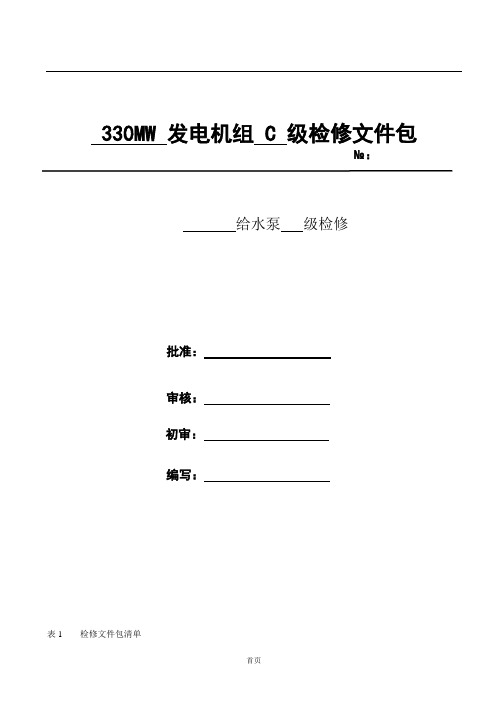

330MW 发电机组 C 级检修文件包№：给水泵级检修批准：审核：初审：编写：表1 检修文件包清单电厂检修文件包清单版次：201103152011年＃2机组小修使用有效序号名称页数备注□ 1 前言 2□ 2 修前设备状态检查与诊断 3□ 3 检修任务单 4□ 4 工作所需工作人员计划 5□ 5 工作所需备品配件准备 6□ 6 工作所需消耗性材料准备 6□ 7 检修所需工器具准备 6□ 8 检修所需测量用具准备7□ 9 检修所需试验器具及电动工器具准备7□10 检修所需参考图纸资料7□11 反事故技术措施计划8□12 安全风险分析以及预防措施9□13 检修工序11□14 技术记录卡17□15 质量监督验证点签证单清单18□16 设备质量缺陷报告（QDR）19□17 不符合项报告20□18 设备品质再鉴定单21□19 设备功能再鉴定单22□20 完工报告单23□21 文件包修改记录29□22 文件包版本修订记录30电厂前言版次：201103152011年＃2机组小修使用有效为认真贯彻执行《发电企业设备检修导则》、《中国华电集团公司燃煤机组检修管理办法（A版）》，落实“预防为主，计划检修”的方针，强化检修过程控制，实现检修作业标准化、规范化、程序化、高效化的要求，以全面提升检修管理水平，特制定本检修作业文件包。

1. 编制说明：1.1 本检修作业文件包包括了“前言、概述、检修资源准备、质量检验验收及技术监督计划、安全风险分析与预防措施、检修工序及质量要求、设备再鉴定、检修报告、设备质量缺陷报告、不符合项报告”等内容，为检修实现全过程规范化管理提供支持材料。

1.2本检修作业文件包适用于330MW机组给水泵的标准C级检修及类似于C级检修性质的抢修。

1.3 本检修作业文件包的消耗材料计划根据《发电设备标准C级检修材料消耗》并结合设备修前状态诊断编制。

1.4 本检修作业文件包的危险点分析以及防范措施根据《电业安全工作规程》、《现场安全规程》、《火力发电厂危险点分析及预控措施》，并结合现场实际情况编制而成。

1000MW机组设备检修文件包编制：初审：审核：审定：批准：设备名称：工业水泵检修文件包编号：二○一○年七月日第版发布二○一○年月日起实施上海上电漕泾发电有限公司上电漕泾目录页设备编码文件编号版次 A设备/项目工业水泵检修作业名称A级检修序号文件清单打“√”页数份数1 工作指令2 质量安全计划表3 危险点分析及预控措施4 检修作业指导书5 检修记录6 不符合项处置单7 试验/试转记录8 完工报告上电漕泾工作指令页设备编码文件编号版次 A设备/项目工业水泵检修作业名称A级检修工作描述：1.水泵拆卸准备工作2.泵浦解体检修3.水泵清理检查4.水泵装复前的准备工作5.水泵装复6.水泵找中7.水泵试转先决条件：（根据不同设备，填写不同内容）动火：Y□N■拆除保温：Y□N■吊车使用：Y■N□脚手架：Y□N■其它（具体说明）：检修危险点是否有预控措施：Y■N□(具体措施见危险点分析及预控措施表)试验/试转：Y■N□描述（试验/试转的条件、要求）：质量控制页：Y□N ■备品材料页：Y□N■开工时间：完工时间：预计总工日：预计检修工日：预计土建工日：预计其它工日：检修（施工）单位：工作负责人：准备审核批准姓名签字日期姓名签字日期姓名签字日期上电漕泾质量安全计划表页设备编码文件编号版次 A设备/项目工业水泵检修作业名称A级检修初步条件：机组退出运行特殊措施：R：修前准备点W：见证点H：停工待检点检修单位：独立检查公司独立检查序号工作内容适用文件版本工作负责人授权姓名签字日期授权姓名签字日期01 文件准备R R02 工器具、备件准备R R03 检修场地准备、验证工作票R R04 水泵拆卸前工作W W05 泵浦解体检修W W06 水泵清理检查W W07 水泵装复前的准备工作R R08 水泵装复W W09 水泵找中H H10 水泵试转H H11 清理现场、总结工作票R R版本编写人签字审核人签字批准人签字工作票类型/编号：□动火■热力机械□热控□电气一次□电气二次□高压试验特殊说明：日期公司# 机级检修上电漕泾危险点分析及预控措施页设备编码文件编号版次 A设备/项目工业水泵检修作业名称A级检修作业内容危险点控制措施执行情况及签证办理工作票无票作业办理工作票，确认安全措施执行完善，组织人员宣读，签字方可开工。

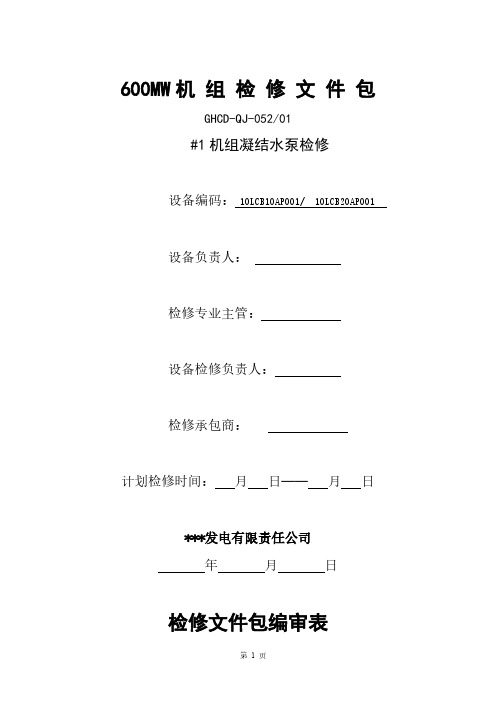

600MW机组检修文件包GHCD-QJ-052/01#1机组凝结水泵检修设备编码： 10LCB10AP001/ 10LCB20AP001设备负责人：检修专业主管：设备检修负责人：检修承包商：计划检修时间：月日—— 月日***发电有限责任公司年月日检修文件包编审表签 名日 期批 准 人审 定 人审 定 人发电公司编 写 人批 准 人审 定 人检修承包商审 核 人版次：第1版一检修工作任务单页码： 3 /14设备名称设备代码设备检修类别□ A级检修□ B级检修□ C级检修□其它检修计划计划工作时间年月日至年月日计划工日主要检修项目1.检查泵壳气蚀情况；2.检查电机基座和泵座水平度3.泵与电机对中4.泵提升量检查□需单独办理工作票□该设备所属系统已办票，不需单独办理工作票□电气第一种工作票□电气第二种工作票□电气继保工作票□热机工作票□仪控工作票□其它工作许可条件□动火工作票□脚手架□拆除保温□封堵打开□围栏设置□安全网□其它工作许可工作票编码：修后目标1.设备验收合格率100%。

2.各种检修技术记录，验收单据完整，准确书写整齐。

3.检修后工完场地清,卫生良好，铭牌齐全。

4.泵出口压力正常，电机电流正常.5．轴承振动温度正常甲方：乙方：监理；设备部点检长：检修专业主管：监理负责人：签字方年月日年月日年月日☐设备基本参数型号：10LDTNB-6P型式：立式筒袋型多级离心水泵 100%容量额定流量:1712m3/h额定扬程:300m转速:1480r/min轴承冷却水：<40℃，0.05～1MPa，0.5～0.8m3/h效率：82%轴功率1706kW☐设备修前状况检修前交底（设备运行状况、历次主要检修经验和教训、检修前主要缺陷）技术交底负责人签字：年月日接受交底负责人签字：年月日工具准备序号工器具名称规格单位数量编号准备情况1敲击扳手30－65mm把各1 □2活动扳手8"－18"把各2 □3内六角扳手套 1 □4轻型套筒扳手套 1 □5重型套筒扳手套 1 □7梅花扳手10－32mm套 1 □8角磨机台 1 □9内磨机台 1 □10线架220V个 1 □11游标卡尺0－300mm把1□12深度尺0－300mm把1□13外径千分尺0－25mm把1□14塞尺4"把1□15百分表0－10mm套 3 □16合像水平仪台1□17大锤把2□18专用工具套1□19筒棒40×400mm把 2 □20钳工常用工具批1□21链条葫芦2T个 2 □22钢丝绳批1□23常用起重工具批1□24螺旋千斤顶50T个 2 □25液压分体顶30T套 2 □26枕木□材料准备序号材料名称规格材质单位数量准备情况1碎布□2砂纸0＃□3金相砂纸0＃□4彩条布□5油石□6油性笔□7煤油□8面粉□9砂轮片□10除锈剂□11垫片0.05－0.50mm不锈钢□12红丹粉□备件准备序号材料名称规格材质单位数量准备情况1凝结水泵水下轴承(1)不锈钢＋碳个1□2凝结水泵水下轴承(2)不锈钢＋碳个1□3凝结水泵水下轴承(3)不锈钢＋碳个1□凝结水泵水下轴承(4)不锈钢＋碳个1□凝结水泵水下轴承(5)不锈钢＋碳个1□凝结水泵水下轴承(6)不锈钢＋碳个1□凝结水泵轴套(1)不锈钢个1□凝结水泵轴套(2)不锈钢个1□凝结水泵轴套(3)不锈钢个1□凝结水泵轴套(4)不锈钢个1□凝结水泵轴套(5)不锈钢1备件准备序号材料名称规格材质单位数量准备情况个1□凝结水泵轴套(6)不锈钢个1□凝结水泵轴套(7)不锈钢个1□凝结水泵轴套(8)不锈钢个1□凝结水泵轴套(9)不锈钢个1□平衡套筒(1)铸铁个1□平衡套筒(2)铸铁个1□平衡套筒(3)铸铁个1□平衡套筒(4)不锈钢个1□机械密封装置　个1□O型环NBR个1□壳体口环（1）不锈钢个1□壳体口环（2）　个1□凝结水泵轴套(6)不锈钢个1□凝结水泵轴套(7)不锈钢个1□凝结水泵轴套(8)不锈钢个1□凝结水泵轴套(9)不锈钢个1□平衡套筒(1)铸铁个1□平衡套筒(2)铸铁个1□平衡套筒(3)铸铁个1□平衡套筒(4)不锈钢个1□机械密封装置　个1□O型环NBR个1□壳体口环（1）不锈钢个1□壳体口环（2）　个1□壳体口环（3）　个1□橡胶环（1）NBR个1□橡胶环（2）NBR个1□橡胶环（3）NBR橡胶环（4）NBR个1□橡胶环（5）NBR个1□连轴器螺栓、螺母扎制钢个1□叶轮螺母垫圈（1）不锈钢个1□叶轮螺母垫圈（2）不锈钢个1□叶轮螺母垫圈（3）不锈钢个1□叶轮螺母垫圈（4）不锈钢个1□个□叶轮螺母垫圈（5）不锈钢个1□叶轮螺母垫圈（6）不锈钢个1□叶轮螺母垫圈（7）不锈钢个1□凝结水泵电机止推瓦　套1□凝结水泵电机轴颈瓦　套1□连轴器螺栓　套1□首级叶轮个1□次级叶轮个5□施工现场准备1清理设备及四周环境，设备零部件在地面放置必须有垫板支撑。

检修文件包
编号：U4**********--*** #4机#*************
姚孟第二发电有限公司2013年06月30日
检修文件包
1、A列由“设备检修部QC”设点，B列由“安全专责”设点，C列由“监理”设点，D列由“生技部QC”设点，E列由“姚电公司QA”设点，在相对应列验收签名。

2、SW点定义为安全见证点，涉及安全控制工序的设置。

由设备检修部专工或生技部点检\专工设点，在对应的”“A列”或“D列”见证、签字。

3、ⅡSH点定义为安全停工控制点。

ⅡSH点由施工单位安全员见证、签字。

4、ⅠSH点定义为安全停工控制点。

ⅠSH点由安监部的安全专工\副主任\主任见证、签字。

5、遇到W\H\SW\ⅠSH\ⅡSH见证点时，应提前30分钟通知各级检查人员,按照约定时间到达现场进行验收、签证。

6、见证结论栏由最高一级见证QC签见证结论。

8
12
姚孟第二发电有限公司
检修文件包修改建议表
建议修改检修内容：
□工作指令□质量安全计划□检修规程□再鉴定程序。

31#汽泵检修文件包————————————————————————————————作者：————————————————————————————————日期：660MW机组检修文件包GHCD-2010—QJ-3A064＃3机组1＃汽动给水泵检修设备编码： 30LAC10AP001KP02设备负责人：检修专业主管:设备检修负责人：检修承包商：计划检修时间：月日——月日河北国华沧东发电有限责任公司年月日检修文件包编审表发电公司批准人审定人审核人编写人第一次编审200 年月日首次编审2008年 4 月 8 日版次：第1版一检修工作任务单页码: 3 /25设备名称汽动给水泵设备代码检修计划设备检修类别□ A级检修□ B级检修□ C级检修□其它计划工作时间年月日至年月日计划工日主要检修项目1.轴晃动度检查2。

节流衬套和密封轴套间隙检查3。

叶轮与导叶衬套间隙检查4. 叶轮与泵壳密封环间隙检查5。

叶轮与导叶衬套间隙检查6 . 转子两侧径向轴承与泵轴间隙检查7.转子总窜量检查8。

转子推力间隙检查9。

联轴器中心检查工作许可□需单独办理工作票□该设备所属系统已办票，不需单独办理工作票□电气第一种工作票□电气第二种工作票□电气继保工作票□热机工作票□仪控工作票□其它工作许可条件□动火工作票□脚手架□拆除保温□封堵打开□围栏设置□安全网□其它工作票编号：修后目标1.轴承振动（双振幅值）：≤0.04mm2.轴承温度：≤70℃3.各密封面无渗漏签字方甲方：乙方：监理；设备部点检长：检修专业主管：监理负责人：年月日年月日年月日版次：第1版二修前准备卡页码：4/25参数:型号：MDG366 入口压力：2.38MPa 出口压力：31.27MPa抽头出口压力:9.67MPa 抽头流量：90t/h 主出口流量：1250t/h转速：5590rpm设备修前状况：技术交底负责人签字：年月日接受交底负责人签字：年月日版次:第1版二修前准备卡页码 5/25工具准备序号工器具名称规格单位数量准备情况敲击扳手30－65mm 把各1 □2 活动扳手8"－18" 把各2 □3 内六角扳手套 1 □4 轻型套筒扳手套 1 □5 重型套筒扳手套 1 □6 呆扳手10－32mm 套 1 □7 梅花扳手10－32mm 套 1 □8 角磨机台 1 □9 内磨机台 1 □10 线架220V 个 1 □11 游标卡尺0－300mm 把 1 □12 深度尺0－300mm 把 1 □13 外径千分尺0－25mm 把 1 □14 塞尺4"把 1 □15 百分表0－10mm套 3 □16 合像水平仪台 1 □17 大锤把 2 □18 刮刀平面、三角把各2 □19 钳工常用工具批 1 □20 链条葫芦2T 个 2 □21 钢丝绳批 1 □22 常用起重工具批 1 □22 常用起重工具批 1 □23 螺旋千斤顶50T 个 2 □24 液压分体顶30T 套 2 □版次：第1版二修前准备卡页码 6/25序号工器具名称规格单位数量准备情况1.专用工具吐出侧压盖拆卸装置套 1 □2.专用工具芯包拆卸、组装装置套 1 □3.芯包拆卸装置套 1 □4.芯包抽出装置套 1 □5.联轴器螺母专用扳手□6.联轴节抽出装置套 1 □7.推力轴承定位环抽出装置套 1 □8.密封轴套螺母勾扳手个 1 □修前材料准备序号工器具名称规格单位数量准备情况1.碎布kg 3 □2.砂纸0#张 5 □3.金相砂纸0＃张 3 □4.生料带卷 2 □5.油石支 1 □6.油性笔支 1 □7.煤油kg 3 □8.面粉kg □9.砂轮片片□10.清洗剂790 筒 5 □11.垫片0。
