16mn导热系数

16Mn是什么材料

16Mn为钢材中的一种材质。过去钢材的一种叫法。 16Mn钢属于碳锰钢，碳的含量在0.16%左右，屈服点等于343MPa（强度级别属于343MPa级）。16Mn钢的合金含量较少，焊接性良好，焊前一般不必预热。但由于16Mn钢的淬硬倾向比低碳钢稍大，所以在低温下（如冬季露天作业）或在大刚性、大厚度结构上焊接时，为防止出现冷裂纹，需采取预热措施。 不同板厚及不同环境温度下16Mn钢的预热温度： 焊件厚度 （mm） 不同气温下的预热温度计（℃）： 16以下 不低于－10℃不预热,－10℃以下预热100～150℃； 16Mn无缝管

16～24 不低于－5℃不预热,－5℃以下预热100～150℃； 25～40 不低于0℃不预热,0℃以下预热100～150℃； 40以上 均预热100～150℃。 16Mn钢手弧焊时应选用E50型焊条，如碱性焊条E5015、E5016，对于不重要的结构，也可选用酸性焊条E5003、E5001。对厚度小、坡口窄的焊件，可选用E4315、E4316焊条。 16Mn钢埋弧焊时H08MnA焊丝配合焊剂HJ431（开I形坡口对接）或H10Mn2焊丝配合焊剂HJ431（中板开坡口对接），当需焊接厚板深坡口焊缝时，应选用H08MnMoA焊丝配合焊剂HJ431。 16Mn钢是目前我国应用最广的低合金钢，用于制造焊接结构的16Mn钢均为16MnR和16Mng钢。普碳素钢板Q235A-E/Q255A-E/Q275A-E/SS400/A36/SM400A/St37-2/SA283GrA/S235JR/S235JO/S235J2。

优质碳素钢板10-50#/20Mn/50Mn/1025。锰板:16Mn/15MnV/15MnVN．

高层建筑结构用钢板 Q235JGC/Q345JGC/Q390JGC/Q420GJC/Q460GJC。

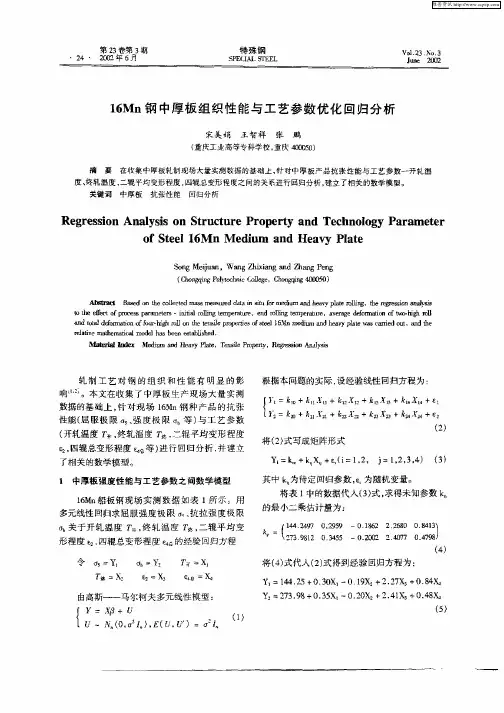

特殊钢　ＳＰ　ＩＡＬ　ｓ】、ＥＥＬ　Ｖ　．２３№３　Ｊｕｎｅ　２０Ｏ２　１６Ｍｎ钢中厚板组织性能与工艺参数优化回归分析　宋美娟王智祥张鹏　（重庆工业高等专科学校．重庆４ｏｏｏ５ｏ）　摘要在收集中厚板轧制现场大量实测数据的基础上，针对中厚板产品抗张性能与工艺参数一开轧温　度、终轧温度、二辊平均变形程度，四辊总变形程度之间的关系进行回归分析，建立了相关的数学模型。　关键词中厚板抗张性能回归分析　Ｒｅｇｒｅｓｓｉｏｎ　Ａｎａｌｙｓｉｓ　ｏｎ　Ｓｔｒｕｃｔｕｒｅ　Ｐｒｏｐｅｒｔｙ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｐａｒａｍｅｔｅｒ　ｏｆ　Ｓｔｅｅｌ　１６Ｍｎ　ＭｅＨｕｍ　ａｎｄ　Ｈｅａｖｙ　Ｐｌａｔｅ　Ｓｏｎｇ　Ｍｅｉｊｕａｎ，Ｗａｎｇ　Ｚｈｉｘｉａｎｇ　ａｎｄ　Ｚｈａｎｇ　ＰｅＩｌｇ　（ｃｈ０ｎ　碍ｐｏｌｙｔｅｃｈｎｉｃ　Ｃｄｌｅｇｅ，Ｃｈｏｎｇ￣ｎｇ　４ｏｏ０５ｏ）　Ａｂｓｔｒａｃｔ　Ｂａｓｅｄ　ｏｎｔｈｅ　ｃｏｌｌｅｃｔｅｄⅡ峨ｍｅａｓｍｅｄ　ｄａｔａｉｎ　ｔＬｌｆｏｒｍｅｄｉｕｍ　ａｎｄ　ｈｅａｖｙ　把ｒｏｉｌｉｎｇ，ｔｈｅ　ｒｅｇｒｅｓｓｉｏｎ∞曲。出　ｔＯ　ｔｈｅ　ｅｆｆｅｃｔ　ｏｆ　ｐｒｏｃｅｓｓ　ｐａｒｍ＇ｎｅｔｅｘｓ—ｉ　ｒ出ｎｇ　ｔｅｍｐｅｒａｔｕｒｅ，蜘ｄ　ｍ吐１ｇ　ｔｅ　ｐｅｒ　，ａｖ￣ａｇｅ　ｄｅｆｏｍｌａｔｉｏｎ　ｏｆ　ｔｗｏ－　曲ｍ吐　ａｎｄｔｏｔａｌ　ｄ　删　ｏｎ　ｏｆｆｏ￣－ｈｉ曲ｒａｕ　０／｜　妞ｌ　。　ｅｓ　ｏｆｓｔｅｅｌ１６Ｙｍ删啪ａｎｄｈｅａｖｙ＂ｐｂ　ａｓ　ｃａｒｒｉｅｄ　ＯＵｔ，ａｎｄｔｈｅ　ｄａｔｉｖｅ　ｍａｔｈｅｍａｔｉｃａｌ　ｌ　ｈａｓ　ｂｅｅｎ　ｅｓｔａｂｌｉｓｈｅｄ．　Ｍａｔｅｒｉａｌｈｋｘ　Ｍｅａｌ／ｕｒｎ　ａ　Ｈｅａｖｙ＂Ｐｌａｔｅ，Ｔｅｎｓｉｌｅ￣ｐｅｒｔｙ．Ｒｇ　０．，Ａｎａｌｙｓｉｓ　轧制工艺对铜的组织和性能有明显的影　响　。本文在收集了中厚板生产现场大量实测　数据的基础上，针对现场１６Ｍｎ钢种产品的抗张　性能（屈服极限啦、强度极限　等）与工艺参数　（开轧温度　，终轧温度　，二辊平均变形程度　，四辊总变形程度　ｎ等）进行回归分析，并建立　了相关的数学模型。　１中厚扳强度性能与工艺参数之间数学模型　１６Ｍｎ船板钢现场实测数据如表１所示　用　多元线性回归求屈服强度极限啦、抗拉强度极限　关于开轧温度　，终轧温度　，二辊平均变　形程度　，四辊总变形程度　的经验回归方程　令ｄｓ＝Ｙ　ｄｂ：　：ｘｌ　搏＝Ｘ２　＝　￡４总＝　由高斯——马尔柯夫多元线性模型：　｛　０　Ｅ…Ｕ　Ｕ　‘㈤　【ｕ～　（，ａ　Ｌ），（，　）＝　‘　根据本问题的实际，设经验线性回归方程为：　ｆ　＝　１Ｄ＋ｋｔ１ＸＩ＿＋　Ｉ２ＸⅡ＋　ｔ３Ｘ】１＋　Ｈ　Ｈ＋￡１　【　＝　∞＋　１＋　丑如＋　如＋　＋ｅ２　（２）　将（２）式写成矩阵形式　Ｙ　＝Ｉｑ。＋　＋　（　１，２，ｊ＝ｌ，２，３，４）（３）　其中ｋ　为待定回归参数，　为随机变量。　将表１中的数据代人（３）式，求得未知参数　的最小二乘估计量为：　，１４４．２４９７　０　２９５９—０．１８６２　２　２６８Ｄ　０　８４１３、　、２７３　９８１２　０　３４５５—０．２００２　２．４０７７　０．４７９８，　（４）　将（４）式代Ａ（２）式得到经验回归方程为：　Ｙ】＝１４４．２５＋０．３０Ｘ】一０　１９　＋２．２７ｘ３＋０．８４墨　＝２７３．９８＋０．３５Ｘｔ一０．２０　＋２．４１　ｘ３＋Ｏ．４８墨　（５）

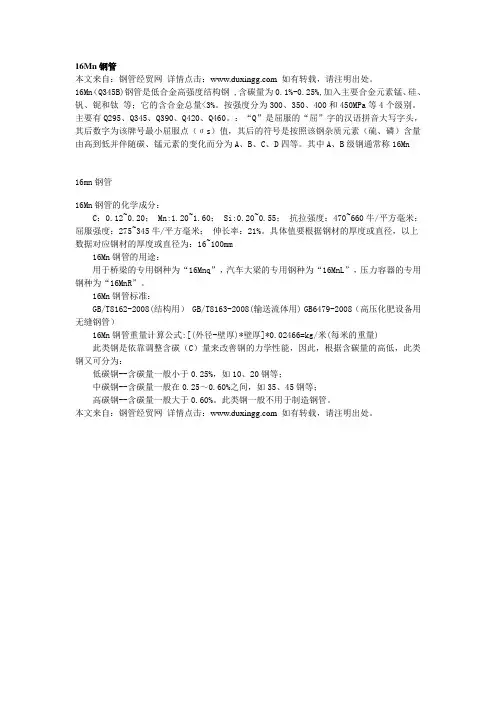

16Mn钢管

本文来自：钢管经贸网 详情点击： 如有转载，请注明出处。

16Mn（Q345B)钢管是低合金高强度结构钢 ,含碳量为0.1%-0.25%,加入主要合金元素锰、硅、钒、铌和钛 等；它的含合金总量<3%。按强度分为300、350、400和450MPa等4个级别。主要有Q295、Q345、Q390、Q420、Q460。：“Q”是屈服的“屈”字的汉语拼音大写字头，其后数字为该牌号最小屈服点（σs）值，其后的符号是按照该钢杂质元素（硫、磷）含量由高到低并伴随碳、锰元素的变化而分为A、B、C、D四等。其中A、B级钢通常称16Mn

16mn钢管

16Mn钢管的化学成分：

C：0.12~0.20； Mn:1.20~1.60； Si:0.20~0.55； 抗拉强度：470~660牛/平方毫米；

屈服强度：275~345牛/平方毫米； 伸长率：21%。具体值要根据钢材的厚度或直径，以上数据对应钢材的厚度或直径为：16~100mm

16Mn钢管的用途：

用于桥梁的专用钢种为“16Mnq”，汽车大梁的专用钢种为“16MnL”，压力容器的专用钢种为“16MnR”。

16Mn钢管标准：

GB/T8162-2008(结构用） GB/T8163-2008(输送流体用) GB6479-2008（高压化肥设备用无缝钢管）

16Mn钢管重量计算公式:[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

此类钢是依靠调整含碳（C）量来改善钢的力学性能，因此，根据含碳量的高低，此类钢又可分为：

低碳钢--含碳量一般小于0.25%，如10、20钢等；

中碳钢--含碳量一般在0.25～0.60%之间，如35、45钢等；

高碳钢--含碳量一般大于0.60%。此类钢一般不用于制造钢管。

本文来自：钢管经贸网 详情点击： 如有转载，请注明出处。

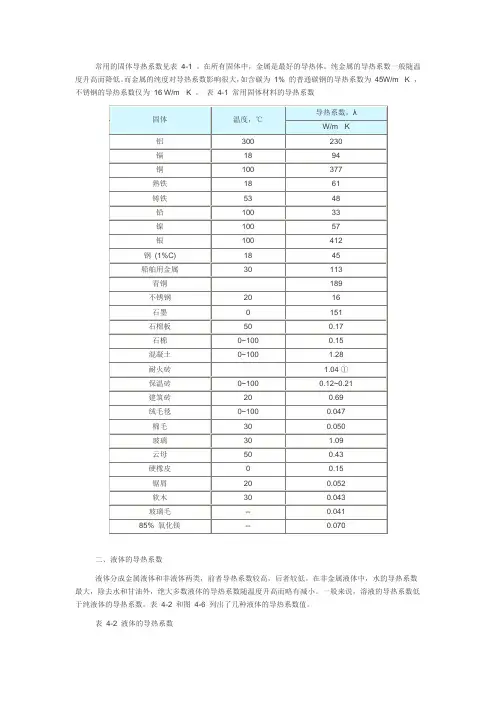

常用的固体导热系数见表 4-1 。在所有固体中，金属是最好的导热体。纯金属的导热系数一般随温度升高而降低。而金属的纯度对导热系数影响很大，如含碳为 1% 的普通碳钢的导热系数为 45W/m · K ，不锈钢的导热系数仅为 16 W/m · K 。 表 4-1 常用固体材料的导热系数

固体 温度，℃ 导热系数，λ

W/m · K

铝 300 230

镉 18 94

铜 100 377

熟铁 18 61

铸铁 53 48

铅 100 33

镍 100 57

银 100 412

钢 (1%C) 18 45

船舶用金属 30 113

青铜 189

不锈钢 20 16

石墨 0 151

石棉板 50 0.17

石棉 0~100 0.15

混凝土 0~100 1.28

耐火砖 1.04 ①

保温砖 0~100 0.12~0.21

建筑砖 20 0.69

绒毛毯 0~100 0.047

棉毛 30 0.050

玻璃 30 1.09

云母 50 0.43

硬橡皮 0 0.15

锯屑 20 0.052

软木 30 0.043

玻璃毛 -- 0.041

85% 氧化镁 -- 0.070

二、液体的导热系数

液体分成金属液体和非液体两类，前者导热系数较高，后者较低。在非金属液体中，水的导热系数最大，除去水和甘油外，绝大多数液体的导热系数随温度升高而略有减小。一般来说，溶液的导热系数低于纯液体的导热系数。表 4-2 和图 4-6 列出了几种液体的导热系数值。

表 4-2 液体的导热系数 液体 温度， ℃ 导热系数，λ W/m · K

醋酸 50% 20 0.35

丙酮 30 0.17

苯胺 0~20 0.17
