简述人工挖孔灌注桩的施工工艺流程

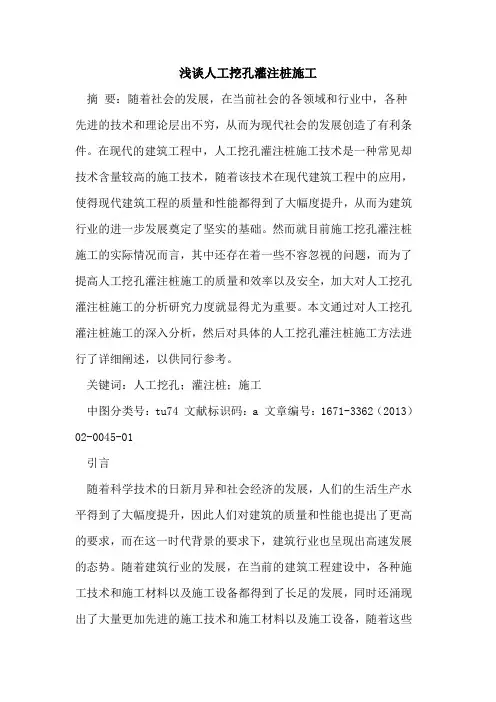

浅谈人工挖孔灌注桩施工

摘 要：随着社会的发展，在当前社会的各领域和行业中，各种先进的技术和理论层出不穷，从而为现代社会的发展创造了有利条件。在现代的建筑工程中，人工挖孔灌注桩施工技术是一种常见却技术含量较高的施工技术，随着该技术在现代建筑工程中的应用，使得现代建筑工程的质量和性能都得到了大幅度提升，从而为建筑行业的进一步发展奠定了坚实的基础。然而就目前施工挖孔灌注桩施工的实际情况而言，其中还存在着一些不容忽视的问题，而为了提高人工挖孔灌注桩施工的质量和效率以及安全，加大对人工挖孔灌注桩施工的分析研究力度就显得尤为重要。本文通过对人工挖孔灌注桩施工的深入分析，然后对具体的人工挖孔灌注桩施工方法进行了详细阐述，以供同行参考。

关键词：人工挖孔；灌注桩；施工

中图分类号：tu74 文献标识码：a 文章编号：1671-3362（2013）02-0045-01

引言

随着科学技术的日新月异和社会经济的发展，人们的生活生产水平得到了大幅度提升，因此人们对建筑的质量和性能也提出了更高的要求，而在这一时代背景的要求下，建筑行业也呈现出高速发展的态势。随着建筑行业的发展，在当前的建筑工程建设中，各种施工技术和施工材料以及施工设备都得到了长足的发展，同时还涌现出了大量更加先进的施工技术和施工材料以及施工设备，随着这些技术和设备以及材料在现代建筑工程中的应用，使得当前建筑工程的质量和性能都得到了大幅度提升，从而有效的满足了人们对现代建筑的要求，同时也为社会的发展创造了有利条件。在现代的建筑工程中，人工挖孔灌注桩施工技术是一种常见却技术含量较高的施工技术，随着该技术在现代建筑工程中的应用，使得现代建筑工程的质量和性能都得到了大幅度提升，从而为建筑行业的进一步发展奠定了坚实的基础。而为了提高人工挖孔灌注桩施工的质量和效率以及安全，加大对人工挖孔灌注桩施工的分析研究力度不仅意义重大，而且迫在眉睫。本文从当前人工挖孔灌注桩施工中存在的问题出发，对人工挖孔灌注桩施工进行分析研究，并且对具体的施工方案进行了详细阐述。希望能够起到抛砖引玉的效果，使同行相互探讨共同提高，进而为今后的人工挖孔灌注桩施工起到一定的参考作用。

页眉内容

0

人工挖孔灌注桩专项施工方案

工程名称：

施工单位：

编 制 人：

审 核 人：

年 月 日

页眉内容

1 目 录

1．编制依据 ............................................................................................................................................... 0

2．工程概况 ................................................................................................................................................ 0

3．施工安排 ................................................................................................................................................ 0

3.1．施工进度 ..................................................................................................................................... 0

3.2．劳动力组织 ................................................................................................................................. 0

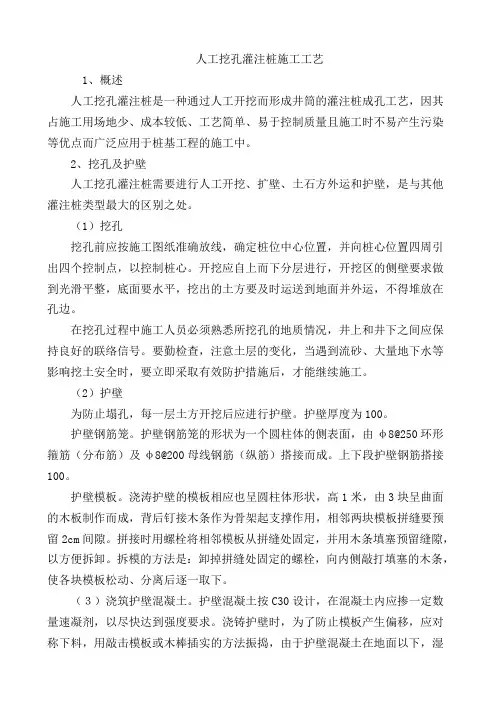

人工挖孔灌注桩施工工艺

1、概述

人工挖孔灌注桩是一种通过人工开挖而形成井筒的灌注桩成孔工艺，因其占施工用场地少、成本较低、工艺简单、易于控制质量且施工时不易产生污染等优点而广泛应用于桩基工程的施工中。

2、挖孔及护壁

人工挖孔灌注桩需要进行人工开挖、扩壁、土石方外运和护壁，是与其他灌注桩类型最大的区别之处。

（1）挖孔

挖孔前应按施工图纸准确放线，确定桩位中心位置，并向桩心位置四周引出四个控制点，以控制桩心。开挖应自上而下分层进行，开挖区的侧壁要求做到光滑平整，底面要水平，挖出的土方要及时运送到地面并外运，不得堆放在孔边。

在挖孔过程中施工人员必须熟悉所挖孔的地质情况，井上和井下之间应保持良好的联络信号。要勤检查，注意土层的变化，当遇到流砂、大量地下水等影响挖土安全时，要立即采取有效防护措施后，才能继续施工。

（2）护壁

为防止塌孔，每一层土方开挖后应进行护壁。护壁厚度为100。

护壁钢筋笼。护壁钢筋笼的形状为一个圆柱体的侧表面，由φ8@250环形箍筋（分布筋）及φ8@200母线钢筋（纵筋）搭接而成。上下段护壁钢筋搭接100。

护壁模板。浇涛护壁的模板相应也呈圆柱体形状，高1米，由3块呈曲面的木板制作而成，背后钉接木条作为骨架起支撑作用，相邻两块模板拼缝要预留2cm间隙。拼接时用螺栓将相邻模板从拼缝处固定，并用木条填塞预留缝隙，以方便拆卸。拆模的方法是：卸掉拼缝处固定的螺栓，向内侧敲打填塞的木条，使各块模板松动、分离后逐一取下。

（３）浇筑护壁混凝土。护壁混凝土按C30设计，在混凝土内应掺一定数量速凝剂，以尽快达到强度要求。浇铸护壁时，为了防止模板产生偏移，应对称下料，用敲击模板或木棒插实的方法振捣，由于护壁混凝土在地面以下，湿度、温度对护壁混凝土强度的形成和增长非常有利，一般1天强度就能达到10Mpa左右，半天就可以拆模。如拆模后发现护壁有蜂窝、漏水现象，要及时加以堵塞和导流，保证护壁混凝土强度及安全。

第 1 页 共 5 页

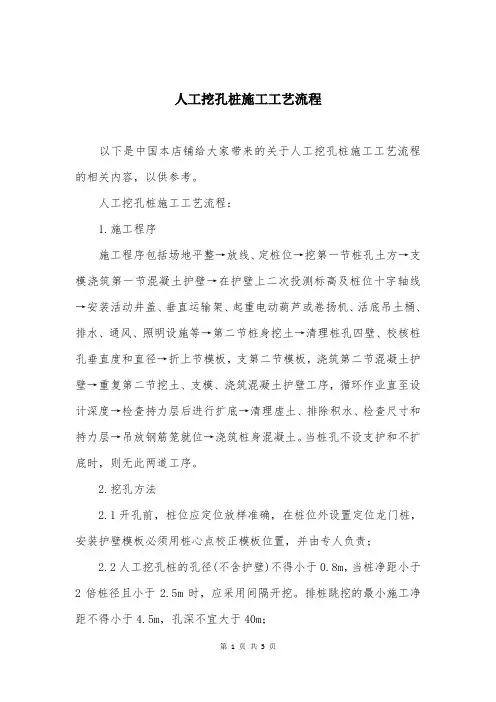

人工挖孔桩施工工艺流程

以下是中国本店铺给大家带来的关于人工挖孔桩施工工艺流程的相关内容，以供参考。

人工挖孔桩施工工艺流程：

1.施工程序

施工程序包括场地平整→放线、定桩位→挖第一节桩孔土方→支模浇筑第一节混凝土护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、垂直运输架、起重电动葫芦或卷扬机、活底吊土桶、排水、通风、照明设施等→第二节桩身挖土→清理桩孔四壁、校核桩孔垂直度和直径→折上节模板，支第二节模板，浇筑第二节混凝土护壁→重复第二节挖土、支模、浇筑混凝土护壁工序，循环作业直至设计深度→检查持力层后进行扩底→清理虚土、排除积水、检查尺寸和持力层→吊放钢筋笼就位→浇筑桩身混凝土。当桩孔不设支护和不扩底时，则无此两道工序。

2.挖孔方法

2.1开孔前，桩位应定位放样准确，在桩位外设置定位龙门桩，安装护壁模板必须用桩心点校正模板位置，并由专人负责；

2.2人工挖孔桩的孔径(不含护壁)不得小于0.8m，当桩净距小于2倍桩径且小于2.5m时，应采用间隔开挖。排桩跳挖的最小施工净距不得小于4.5m，孔深不宜大于40m；

第 2 页 共 5 页 2.3挖至设计标高时，孔底不应积水，终孔后应清理好护壁上的淤泥和孔底残渣、积水，吊装钢筋笼，然后进行隐蔽工程验收。验收合格后，应立即封底和浇筑桩身混凝土。

3.护壁施工

为确保人工挖孔灌注桩的施工过程中的安全，必须采取防止土体坍滑的支护措施。支护的方法有：现浇混凝土护壁、钢套管护壁、钢筋网护壁和滑模护垫等。

3.1现浇混凝土护壁

现浇混凝土护壁人工挖孔灌注桩施工，是边开挖土方边修筑混凝土护壁。护壁的结构形式为斜阶型。对于土质较好的土层，护壁可用素混凝土，土质较差地段应增加少量钢筋。修筑护壁的模板宜用工具式钢模板，它多由三块模板以螺栓连接拼成，使用方便。有时也可用喷射混凝土护壁代替现浇混凝土护壁，以节省模板。当深度不大，地下水少，土质比较好时，甚至可利用砖石砌筑护壁。
