边坡工程几类常用的监测方法

边坡工程变形监测技术方案1. 前言边坡工程是指地质灾害治理中对山体崩塌、滑坡等地质灾害进行防治的工程性措施。

边坡工程在进行构筑时，需要对边坡的变形进行监测，以保障工程的安全性和稳定性。

因此，边坡工程变形监测技术方案十分重要。

本文将对边坡工程变形监测技术方案进行详细阐述，旨在为边坡工程变形监测提供技术支持。

2. 边坡工程变形监测概述边坡工程变形监测是指通过一定的技术手段对边坡的变形情况进行实时或定期监测，以及时发现并处理边坡工程的问题，确保边坡工程的安全性和稳定性。

一般来说，边坡工程变形监测包括以下几个方面的内容：（1）水平位移监测：对边坡工程水平方向的位移进行监测，及时发现边坡的侧向位移情况。

（2）垂直位移监测：对边坡工程垂直方向的位移进行监测，及时发现边坡的垂直位移情况。

（3）变形速率监测：对边坡工程的变形速率进行监测，了解边坡变形的速度情况。

（4）裂缝监测：对边坡工程的裂缝进行监测，及时发现并处理边坡的裂缝问题。

3. 边坡工程变形监测技术方案在边坡工程变形监测中，常用的技术方案包括全站仪监测技术、GPS监测技术、遥感监测技术、振动监测技术等。

下面将分别对这些技术方案进行详细介绍。

（1）全站仪监测技术全站仪是一种测量仪器，可以测量水平角、垂直角和斜距，适用于边坡工程的水平位移和垂直位移监测。

全站仪监测技术的具体操作步骤如下：① 设置全站仪：首先在测量点附近设置好全站仪，进行水平校准和垂直校准。

② 观测目标：使用全站仪对边坡工程的监测点进行观测，记录下水平角、垂直角和斜距。

③ 数据处理：将观测到的数据进行处理，得到边坡工程的水平位移和垂直位移情况。

全站仪监测技术能够实现边坡工程的实时监测，具有响应速度快、准确度高、数据处理简便等优点。

（2）GPS监测技术全球卫星定位系统（GPS）是一种通过卫星信号进行位置测量的技术，适用于边坡工程的水平位移监测。

GPS监测技术的具体操作步骤如下：① 设置GPS测量点：在边坡工程的监测点附近设置好GPS测量点，确保能够接收到卫星信号。

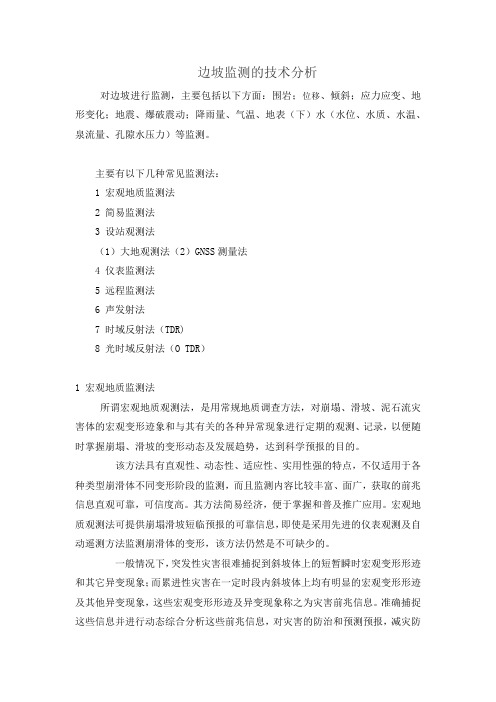

边坡监测的技术分析对边坡进行监测，主要包括以下方面：围岩；位移、倾斜；应力应变、地形变化；地震、爆破震动；降雨量、气温、地表（下）水（水位、水质、水温、泉流量、孔隙水压力）等监测。

主要有以下几种常见监测法：1 宏观地质监测法2 简易监测法3 设站观测法（1）大地观测法（2）GNSS测量法4 仪表监测法5 远程监测法6 声发射法7 时域反射法（TDR)8 光时域反射法（O TDR）1 宏观地质监测法所谓宏观地质观测法，是用常规地质调查方法，对崩塌、滑坡、泥石流灾害体的宏观变形迹象和与其有关的各种异常现象进行定期的观测、记录，以便随时掌握崩塌、滑坡的变形动态及发展趋势，达到科学预报的目的。

该方法具有直观性、动态性、适应性、实用性强的特点，不仅适用于各种类型崩滑体不同变形阶段的监测，而且监测内容比较丰富、面广，获取的前兆信息直观可靠，可信度高。

其方法简易经济，便于掌握和普及推广应用。

宏观地质观测法可提供崩塌滑坡短临预报的可靠信息，即使是采用先进的仪表观测及自动遥测方法监测崩滑体的变形，该方法仍然是不可缺少的。

一般情况下，突发性灾害很难捕捉到斜坡体上的短暂瞬时宏观变形形迹和其它异变现象；而累进性灾害在一定时段内斜坡体上均有明显的宏观变形形迹及其他异变现象，这些宏观变形形迹及异变现象称之为灾害前兆信息。

准确捕捉这些信息并进行动态综合分析这些前兆信息，对灾害的防治和预测预报，减灾防灾有重要的意义。

地质灾害的发生通常具有综合前兆，单一由个别前兆来判别灾害可能会造成误判，带来不良的社会影响。

因此，发现某一前兆时，必须尽快查看，迅速作出综合的判定。

若同时出现多个前兆时，必须迅速疏散人员，并尽快报告当地主管部门。

2 简易监测法地质灾害简易监测，是指借助于简单的测量工具、仪器装置和量测方法，监测灾害体、房屋或构筑物裂缝位移变化的监测方法。

（1）埋桩法埋桩法适合对崩塌、滑坡体上发生的裂缝进行观测。

在斜坡上横跨裂缝两侧埋桩，用钢卷尺测量桩之间的距离，可以了解滑坡变形滑动过程。

边坡工程监测技术方案导言随着社会的发展和城市化进程的加快，边坡工程越来越多地出现于人们生活中。

然而，边坡工程的施工和运营中，常常会受到地质灾害、人为因素等多种影响而导致工程变形和危及人生财产安全。

因此，边坡工程的监测技术显得尤为重要。

本文将阐述边坡工程监测技术方案，并对该方案在实际应用中的一些注意事项进行探讨。

边坡工程监测技术方案监测目的边坡工程的监测主要是为了及时了解边坡的变形和位移情况，分析评价边坡的稳定性，预防和控制事故的发生。

监测内容边坡工程的监测主要包括以下几个方面：1.板式位移监测；2.周边建筑物和管线的监测；3.降雨量监测；4.坡体内部多参数监测；5.边坡渗流监测。

监测方法边坡工程的监测方法主要有以下几种：1.静态位移监测法：静态位移监测法是通过安装测点，测量监测点在空间处的位移和变形来反映边坡工程的变形情况。

2.动态位移监测法：动态位移监测法是通过在边坡上安装动态载荷，对反弹和衰减的振动反演边坡结构的基本参数。

3.光纤传感监测法：光纤传感监测法是利用先进的光纤传感技术，将光纤接入到边坡结构内，通过对光纤受压力、拉伸、变形等影响的测量，反映边坡工程的变形情况。

4.智能监测网络技术：智能监测网络技术主要是通过安装传感器、测量仪表等设备，通过有线或无线网络，将监测数据上传到监测中心，实现对边坡工程的全程实时监测。

监测数据处理边坡工程的监测数据处理主要是对采集的监测数据进行处理和分析，提炼出有效的数据，根据监测数据来评估边坡工程的安全状态，及时采取措施保障边坡工程的安全稳定。

建立监测预警体系监测预警体系是边坡工程监测的重要组成部分。

建立监测预警体系，可以对边坡工程的变形进行实时监控，及时预警和处理一些安全隐患。

监测预警体系的建立应该根据边坡所处的地质环境、设计要求等因素来选择合适的预警指标。

注意事项在选择边坡工程监测技术方案时，我们还需要注意以下一些事项：1.根据边坡的具体情况选择合适的监测方法；2.选择监测设备要科学合理，保证其精度和可靠性；3.监测数据的处理和分析也需要专业技术人员来进行，确保数据的合理性和可靠性；4.定期对监测系统进行维护和保养，保持设备的良好工作状态；5.对于出现预警信号的情况，则需要立即采取应对措施，以确保边坡安全稳定。

如何进行边坡工程测量和监测边坡工程测量和监测在土木工程领域中起着至关重要的作用。

这些工作的目的是确保边坡工程的稳定性和安全性，既保护环境又保障人民生命财产安全。

接下来，笔者将详细介绍如何进行边坡工程测量和监测。

一、边坡工程测量的目的边坡工程测量的目的是确定边坡的几何形态和变形情况。

首先，需要进行边坡地形的测量，包括高程和平面坐标的测定。

其次，需要对边坡内的土体进行测量，以了解土体的物理性质和力学特性。

最后，还需要进行边坡的变形监测，以及对边坡上的水文地质条件进行测定。

二、边坡工程测量的方法1. 边坡地形测量边坡地形测量通常使用全站仪等先进的测量设备。

首先，需要选择测站点，并安置好基准点。

然后，通过测量仪器测定目标点的平面坐标和高程值。

最后，将这些数据输入计算机中进行处理，绘制出边坡的地形图和剖面图。

2. 土体测量对于边坡土体和岩石的测量，通常采用实地取样和实验室测试相结合的方法。

通过取样，可以测定土体的含水率、容重、孔隙比等物理性质。

同时，还可以进行岩土试验，测定土体的强度和变形特性。

3. 边坡变形监测边坡的变形监测一般采用自动化监测系统。

这些系统可以记录和监测边坡的位移、倾斜、沉降等变形情况。

监测数据可以实时传输到计算机上进行处理和分析，及时预警和采取相应的措施。

三、边坡工程监测的目的边坡工程监测的主要目的是及时掌握边坡的变形情况，为采取相应的防护和修复措施提供科学依据。

同时，还可以提供边坡稳定性分析和设计的基础数据，确保工程的安全可靠。

1. 边坡稳定性分析通过对边坡的测量和监测数据进行分析，可以获得边坡的变形特征和变形规律。

结合地质条件和工程参数，可以对边坡的稳定性进行评估和分析。

这些分析结果对于边坡的设计和改进具有重要意义。

2. 预警和防护边坡监测系统可以及时监测到边坡的变形情况，当发现边坡发生大幅度的位移或倾斜时，可以及时向相关人员发送预警信息，以便采取相应的防护措施。

这些预警系统对于保护人民生命财产安全起到了至关重要的作用。

建筑工程基坑边坡工程监测方案一、监测目标1.监测基坑边坡的位移和变形，及时掌握边坡的变化情况；2.监测基坑边坡的土体水分含量，确保工程的稳定性；3.监测基坑边坡的裂缝情况，预防边坡破坏。

二、监测方法1.位移监测：选取合适的位移监测点，采用测距仪、全站仪等仪器进行定期测量，记录边坡的水平位移和垂直位移；2.变形监测：在边坡内设置变形监测点，采用边坡监测仪等设备进行定期测量，记录边坡的微小变形；3.水分含量监测：选择代表性的土样，采用重量法测定土样中的水分含量；4.裂缝监测：在边坡上设置裂缝监测点，采用裂缝规模仪等设备进行定期测量，记录裂缝的宽度和变化情况。

三、监测频率和时间1.位移监测：根据基坑边坡的变化情况，选择适当的监测频率，一般为每周或每月进行一次监测；2.变形监测：定期对边坡的变形进行监测，一般为每月进行一次监测；3.水分含量监测：根据基坑降水情况和土壤保水性能，选择适当的监测频次，一般为每周或每两周进行一次监测；4.裂缝监测：定期对裂缝的变化进行监测，一般为每周或每月进行一次监测。

四、监测数据分析与处理1.对位移和变形监测数据进行统计和分析，比较不同监测时间点的数据，判断是否存在较大的变化；2.对土体水分含量监测数据进行统计和分析，根据监测结果进行施工措施的调整；3.对裂缝监测数据进行统计和分析，判断裂缝的发展趋势和可能的破坏风险。

五、监测结果应用1.根据监测结果，及时采取相应的施工措施，如加固边坡、降低边坡含水量等；2.整理监测报告，定期向相关部门和工程负责人汇报边坡的监测结果和工程安全状况；3.根据监测结果对设计方案进行调整，确保基坑边坡的稳定性和工程的安全性。

六、监测设备和人员1.监测设备：测距仪、全站仪、边坡监测仪、裂缝规模仪等；2.监测人员：具备相关工程监测经验的专业人员，负责监测设备的操作和数据的采集和分析。

以上是一个基坑边坡工程监测方案的设计，根据具体工程的情况和要求，可以进行适当的调整和改进。

边坡监测施工方案
边坡是指山坡、河岸等地方的斜坡地形，在工程建设中常常需要进行监测，以确保边坡的稳定性和安全性。

边坡监测施工方案包括监测的方法、设备、施工步骤等内容。

1. 监测方法
1.1 地面监测
地面监测是最常用的边坡监测方法之一，其主要包括：
•钻孔测斜仪监测：通过钻孔安装测斜仪，监测边坡的位移变化。

•雷达监测：利用雷达技术对边坡进行监测，实时获取位移信息。

•GPS监测：利用GPS技术对边坡进行位置监测，精确度高。

1.2 其他监测方法
除了地面监测外，还可以采用无人机航拍、遥感监测等方法对边坡进行监测，这些方法能够实现远程监测和高精度数据采集。

2. 监测设备
2.1 钻孔测斜仪
钻孔测斜仪是边坡监测中常用的设备，能够准确监测边坡的倾斜变化，提前预警潜在危险。

2.2 雷达系统
雷达系统可以实时监测边坡的位移情况，具有高精度和及时性的优势。

2.3 GPS设备
GPS设备可以实现对边坡位置的准确定位，并监测位置的变化，是边坡监测中不可或缺的设备。

3. 施工步骤
3.1 边坡初期监测
在边坡初期阶段，需进行边坡的初步监测，选择监测方法和设备，制定监测计划。

3.2 定期监测
根据监测计划，定期进行边坡监测工作，收集监测数据，分析数据变化情况。

3.3 预警处理
根据监测数据，及时进行预警处理，采取相应的措施确保边坡的安全稳定。

结语
边坡监测施工方案是确保边坡工程安全的重要一环。

通过科学的监测方法、设备和施工步骤，可以有效监测边坡的变化，预防潜在风险，保障工程的顺利进行。

边坡工程变形监测方案摘要边坡工程是指在山坡、河岸、公路、铁路、城市建筑等工程中的土木工程，其稳定性与安全性是至关重要的。

边坡工程的稳定性受到很多因素的影响，如土质特性、降雨、水文情况、地震等，导致边坡工程出现变形甚至灾害。

因此，对边坡工程进行变形监测是非常重要的。

本文将探讨边坡工程变形监测的方案。

介绍边坡工程是在山坡、河岸、公路、铁路、城市建筑等工程中需要完成的土木工程之一。

在工程实施过程中，由于受到外部因素的影响，边坡工程会出现各种各样的问题，例如地面沉降、局部滑动、形变等。

其中，形变是影响边坡工程安全的最重要因素之一。

为了保障工程的稳定性和安全性，需要对边坡工程进行定期的变形监测。

边坡工程是非常特殊的土木工程。

通常，边坡工程的监测是非常困难的，这是因为地形复杂、构造复杂、气象变化频繁等因素所导致的。

另外，在边坡工程监测中需要重视一些关键因素如变形速度、变形规律、变形量等等，这也增加了边坡工程监测的困难。

边坡工程变形监测方案为保证边坡工程的稳定性，必须随时监测边坡工程的变形情况。

通过对不同地形、不同边坡工程的变形情况进行分析，本文总结了以下三种变形监测方案：方案一：传统监测法传统边坡工程监测法是基于地基细微变形及倾斜变形监测原理的。

传统监测法是将多个监测仪器固定在边坡工程上，如液位计、水准仪等，观测它们的变化情况进行监测。

这种方法具有监测精度高、可操作性强的特点，是一种常见的边坡工程监测方法。

传统监测法的缺点是经常受到地形等因素的干扰，被监测的数据分析难度比较大。

同时，该法监测时需要在边坡工程上安装监测仪器，无法自动化采集数据，因此成本相对较高。

为了克服这些问题，需要使用其他基于新技术的方法进行边坡工程监测。

方案二：GPS技术监测法GPS技术监测法是一种使用全球定位系统（GPS）进行边坡工程变形监测的方法。

GPS技术监测法可以实现对边坡工程的实时监测，监测数据准确性高，监测数据可以自动采集和传输。

边坡变形工程监测方案前言随着城市规模的扩大与基础设施的建设，边坡工程已经成为城市建设中不可缺少的一部分。

但是，由于边坡工程处于自然环境中，受外界因素的干扰比较大，因此在施工过程中，需要对边坡进行多方面的监测。

监测内容边坡变形监测是边坡工程施工过程中必不可少的部分，主要包括以下几个方面：1.监测边坡的位移。

2.监测边坡的裂缝。

3.监测边坡的沉降。

4.监测边坡的水位。

监测方法边坡变形的监测方法有多种，如下：光纤测量法光纤测量法是使用光纤传感器进行实时监测，并且可以对位移进行精确测量。

核磁共振测量法核磁共振测量法是使用核磁共振仪进行实时监测，并可精确测量位移、裂缝以及沉降。

硬度计测量法硬度计测量法是将硬度计钉入边坡中，然后监测其位移并计算出相应的变形。

加速度计测量法加速度计测量法是使用加速度计测量斜坡的震动，从而判断变形情况。

声波测量法声波测量法是使用声波进行非接触式的位移测量。

水位计测量法水位计测量法是使用水位计进行水位监测，以便对边坡进行水位变化分析。

监测频率边坡工程监测的频率应该具有一定的周期性，一般可以根据实际情况设定不同的周期，如下：1.日监测：进行边坡监测的频率为每天一次，主要监测边坡的位移、裂缝、沉降。

2.周监测：进行边坡监测的频率为每周一次，主要监测边坡的位移、水位。

3.月监测：进行边坡监测的频率为每月一次，主要监测边坡的位移、裂缝、沉降、水位。

监测设备边坡工程的监测设备根据具体情况可进行相应的选择，例如可选择以下设备：1.加速度计2.光纤传感器3.核磁共振仪4.声波传感器5.水位计总结通过对边坡工程的监测，可以及时了解变形的情况，从而采取相应的措施，确保边坡工程的稳定和安全。

同时，由于地形不同，监测方案也会有所不同，需要根据具体情况进行选择。

边坡测量与监测的方法与注意事项边坡是指地面向一侧陡峭，容易滑坡或崩溃的地形特征。

由于自然因素或人类干预的影响，边坡稳定性常常成为地质工程中需要重点关注的问题。

为了确保工程安全，边坡测量与监测显得尤为重要。

本文将介绍边坡测量与监测的方法与注意事项。

一、边坡测量方法1. 摄影测量法摄影测量法是一种常用的边坡测量方法。

通过航空摄影或地面摄影获取边坡的影像数据，然后利用测量软件对影像进行处理，获取边坡的高程、坡度和形态等信息。

摄影测量法具有测量范围广、数据处理速度快的优点，适用于大范围的边坡测量。

2. 激光扫描法激光扫描法是近年来发展起来的一种边坡测量方法。

通过激光扫描仪测量边坡上各个点的三维坐标，再利用相关软件进行数据处理和分析。

激光扫描法具有高精度、高效率、非接触式测量的优势，能够测量边坡的形态和点云密度等信息。

3. 地面测量法地面测量法是一种传统的边坡测量方法。

通过在地面上测量边坡上各个点的坐标，然后进行数据处理和分析。

地面测量法适用于对边坡进行小范围和详细的测量，具有较高的精度和可靠性。

二、边坡监测方法1. 动态监测动态监测是指对边坡进行实时、连续的监测。

通过安装称为监测点的传感器设备，可以测量边坡的变形、应力、流体压力等参数，并将数据传输到中央监测站进行实时分析和判断。

动态监测能够及时提供边坡变化的信息，对边坡稳定性的评估和预警起到重要作用。

2. 静态监测静态监测是指对边坡进行间断的、周期性的监测。

通过在边坡上设置测点，利用测量仪器进行定期测量，获取边坡的变形、位移等数据。

静态监测适用于对边坡进行长期稳定性的评估和观察，能够提供较为准确的边坡变化趋势。

三、边坡监测注意事项1. 确定监测目标在进行边坡监测时，首先要明确监测的目标，即要监测的边坡位置、性质和变化特征。

只有明确了目标，才能采用合适的方法和手段进行监测。

2. 合理布置监测点监测点是进行边坡监测的关键，合理布置监测点能够提供准确的数据。
