第4节焦耳定律（总分：32分时间：20分钟）一、选择题（本题包括4小题，每小题3分，共12分。
每小题只有1个选项符合题意）1.将两根电阻丝R1、R2分别插入甲、乙两瓶等质量煤油中，串联接入电路，R1：R2=2：3．通电一段时间后，R1、R2产生的热量之比为（）A．3：2 B．2：3 C．4：9 D．9：42. 如图是探究流通过导体时产生热量的多少跟什么因素有关的试验装置，两个透亮容器中密封着等量的空气，U形管中液面高度的改变反应密闭空气温度的改变，下列说法正确的是（）A．该试验装置是为了探究电流产生的热量与电阻大小的关系B．通电一段时间后，右侧U型管内液面高度差比左侧大C．该试验装置是为了探究电流产生的热量与电流大小的关系D．该试验装置是利用U型管中液体的热胀冷缩来反映电阻丝放出热量的多少3. 一台“220V 60W”的电扇，一个“220V 60W”的白炽灯，一个“220V 60W”的电烙铁，将它们并联接在220V的电压下，在相同的时间内，比较它们产生的热量，则（）A．白炽灯最多 B．电烙铁最多 C．电扇最多 D．都一样多4.如图所示，R2=2R1，当开关S打开和闭合时，在相同的时间内，电流通过R1产生的热量之比为（）A．1：3 B．1：9 C．3：1 D．9：1二、试验探究题（本题包括1小题，每空2分，共10分）5.（10分）小轩同学在“探究电流通过导体产生热量的多少与什么因素有关”时采纳了如图所示的试验装置，请细致视察甲、乙两图。
（1）试验中通过视察两个U形管中______的改变来比较电流通过导体产生的热量的多少。
（2）你认为甲图所示的装置是用来探讨电流通过导体产生的热与______的关系。
（3）在乙图所示的试验现象可以得到的结论是在电阻相同、通电时间相同的状况下，通过电阻______越大，电阻产生的热量越多。
（4）依据图甲的试验装置进行试验，发觉随着通电时间的延长，玻璃管A、B中液面均渐渐上升，这表明在电阻和电流相同时，______越长，电阻产生的热量越多。
人教版《18.4焦耳定律》同步练习姓名：日期：【知识梳理】1、通电导体会的现象称为电流的热效应，电热器是利用工作的。
2、电热器工作时将能转化为能的装置。
如：、、等。
3、通电导体产生热量与、和有关。
（1）研究方法：法。
（2）实验中通过比较导体产生热量的多少（法）。
（3）要研究导体产生热量的多少与电阻的关系，应选两个阻值的电阻丝。
实验时，控制通过两电阻丝的电流大小，因此两导体联，还应控制相等。
（4）要研究导体产生热量的多少与电流的关系，应该使电阻丝的电阻值，而使通过电阻丝的电流。
实验时通过调节改变电路中的电流大小。
（5）结论：导体的越大、通过导体的越大、越长，电流通过导体产生的热量越多。
4、焦耳定律内容：电流通过导体时产生的热量与成正比，与导体的成正比，与成正比。
公式：Q= ；Q的单位是。
在纯电阻电路中：Q= = = = 。
【巩固提高】1、我国科研人员研发了百米级第二代高温超导带材，使我国跻身该技术领域国际先进行列。
假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的（）A.白炽灯仍然能发光B.电风扇能转动起来C.电饭锅仍然能煮饭D.电熨斗仍然能熨烫衣服2、某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为Ω。
正常工作5分钟，电水杯消耗的电能为 J。
3、一台线圈电阻为3Ω的小电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流产生的热量是 J，且转化成的机械能是 J。
4、如图所示，电源电压保持不变，R1=5Ω，闭合开关S．开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2= Ω；若电源电压为3V，当开关S0拨至b 时，R1在lmin 内产生的热量是 J．5、中央电视台“是真的吗”节目中曾验证过“电池+口香糖锡纸=取火工具”的说法。
做法是：取口香糖内的“锡纸”，用剪刀将“锡纸”剪成两头宽中间窄的形状，如图（a）所示，将该“锡纸”两端封闭紧贴在电池的正负两极上，不一会儿“锡纸”从中间最窄的部分开始燃烧起来，如图（b）所示。
练习7焦耳定律同步练习学生卷命题点1焦耳定律的计算1．(2019·南充)如图，灯L标有“4 V 2 W”字样，R＝20 Ω，闭合开关S时，灯L正常发光(灯丝的电阻不受温度影响)，则电流表示数为__ __A，通电1 min电路中产生的热量为_ _ J.2．(2017·南充)如图甲所示，电源电压恒定不变，R1＝10 Ω，开关S闭合，电压表的示数为6 V，电流表的示数如图乙所示，则R2的功率为_ __W；通电1 min，R1产生的热量为__ __J.3．(2020·成都)小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3 V，电阻丝R1＝10 Ω，R2＝20 Ω，两气球相同．闭合开关后，密闭烧瓶内的空气被加热，他观察到__ __气球先鼓起来．通电1 min，R2产生的热量为__ __J.4．(2020·泸州)电学实验室有一种恒流电源，将电源接入电路工作时，该电源输出恒定的电流，而电源两端的电压会随着外电路的电阻变化而变化．小浩在一次实验时，将恒流电源接入如图所示的电路中，其中R1、R2均为定值电阻．只闭合开关S1时，电压表示数U1＝6 V，此时电阻R1消耗的电功率P＝3.6 W.(1)求该恒流电源输出的恒定电流；(2)若同时闭合开关S1、S2时，电压表示数变为U2＝4 V，求定值电阻R2的阻值；(3)若同时闭合开关S1、S2，通电1 min，求电阻R2产生的热量．命题点2家用电器的计算5．(2020·德阳)小红一家到德阳旅游，在所居住酒店用电热水壶烧水，电热水壶铭牌上标注额定电压220 V及额定功率1 000 W．该电热水壶正常工作时，把1 kg水从20 ℃加热到100 ℃用时7 min，请你帮助计算水吸收的热量为__J，该热水壶的热效率为_ _．[已知c水＝4.2×103 J/(kg·℃)]6．(2019·南充)如图是电热饮水机电路原理图，已知R1＝100 Ω，R2＝20 Ω，当开关S1、S2闭合时，饮水机处于__ __(填“保温”或“加热”)状态，饮水机的保温功率与加热功率之比为__ __．7．(2019·成都)如图甲是一种家用电暖器，图乙是其简化的电路图，已知R1＜R2，电暖器的部分参数如表中所示．闭合开关S，要让电器处于第二挡工作，则应再将开关__ __闭合；若电暖器在第二挡正常工作10 min，则产生的热量是__ __ J.额定电源220 V功率选择一挡950 W 二挡1 150 W 三挡2 100 W8.(2020·南充)市面上的电热水壶大多具有加热和保温功能．下图是某电热水壶的电路简图，开关K接通后，开关S自动与触点a、b接通，热水壶开始烧水；当壶内水温达到100 ℃时，温控开关S自动与a、b断开，并立即与触点c接通，水壶进入保温状态．已知电源电压为220 V，电阻R1＝50 Ω，这种水壶的加热功率P加热是保温功率P 保温的5倍，水的比热容c＝4.2×103 J/(kg·℃)，R1、R2电阻不受温度影响．求：(1)将1 kg初温为35 ℃的水加热到100 ℃需要吸收多少热量？(2)电阻R2的阻值．(3)在晚上用电高峰期将1 kg初温为35 ℃的水加热到100 ℃需用时300 s，若加热效率为91%，则晚上用电高峰期的实际电压为多少？9．(2016·南充)有一个电热水壶，其铭牌数据如表所示．在1个标准大气压下，它在额定电压下加热7 min刚好把质量为1 kg、初温为20 ℃的水烧开．[c水＝4.2×103J/( kg·℃)，电热丝的阻值保持不变]．(1)水吸收的热量是多少？(2)电热水壶在7 min内所消耗的电能是多少？(3)由于现在是用电高峰，电网中的实际电压为198 V，要把同样一壶水烧开，若电热水壶的热效率不变，则需要加热多少秒？(计算结果保留到整数)额定电压220 V额定功率 1 000 W频率50 Hz练习7焦耳定律同步练习（教师卷）命题点1焦耳定律的计算1．(2019·南充)如图，灯L标有“4 V 2 W”字样，R＝20 Ω，闭合开关S时，灯L正常发光(灯丝的电阻不受温度影响)，则电流表示数为__0.7__A，通电1 min电路中产生的热量为__168__ J.2．(2017·南充)如图甲所示，电源电压恒定不变，R 1＝10 Ω，开关S 闭合，电压表的示数为6 V ，电流表的示数如图乙所示，则R 2的功率为__7.2__W ；通电1 min ，R 1产生的热量为__864__J.3．(2020·成都)小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3 V ，电阻丝R 1＝10 Ω，R 2＝20 Ω，两气球相同．闭合开关后，密闭烧瓶内的空气被加热，他观察到__乙__气球先鼓起来．通电1 min ，R 2产生的热量为__12__J.4．(2020·泸州)电学实验室有一种恒流电源，将电源接入电路工作时，该电源输出恒定的电流，而电源两端的电压会随着外电路的电阻变化而变化．小浩在一次实验时，将恒流电源接入如图所示的电路中，其中R 1、R 2均为定值电阻．只闭合开关S 1时，电压表示数U 1＝6 V ，此时电阻R 1消耗的电功率P ＝3.6 W.(1)求该恒流电源输出的恒定电流；(2)若同时闭合开关S 1、S 2时，电压表示数变为U 2＝4 V ，求定值电阻R 2的阻值； (3)若同时闭合开关S 1、S 2，通电1 min ，求电阻R 2产生的热量．解：(1)闭合开关S 1时，为R 1的简单电路，电压表测其电压，因U 1＝6 V ，此时电阻消耗的电功率P ＝3.6 W ，根据P ＝UI ，该恒流电源输出的恒定电流：I ＝P U 1＝3.6 W6 V＝0.6 A (2)由欧姆定律，R 1＝U 1I ＝6 V0.6 A＝10 Ω闭合开关S 1、S 2时，两电阻并联，电压表示数变为U 2＝4 V ，由欧姆定律，通过R 1的电流：I1′＝U2R1＝4 V10 Ω＝0.4 A因电源输出的恒定电流为0.6 A，根据并联电路电流的规律，通过R2的电流为：I2＝I－I1′＝0.6 A－0.4 A＝0.2 A根据欧姆定律，定值电阻：R2＝U2I2＝4 V0.2 A＝20 Ω(3)若同时闭合开关S1、S2，通电1 min，电阻R2产生的热量：Q＝W＝U22R2t＝（4 V）220 Ω×1×60 s＝48 J 命题点2家用电器的计算5．(2020·德阳)小红一家到德阳旅游，在所居住酒店用电热水壶烧水，电热水壶铭牌上标注额定电压220 V及额定功率1 000 W．该电热水壶正常工作时，把1 kg水从20 ℃加热到100 ℃用时7 min，请你帮助计算水吸收的热量为__3.36×105__J，该热水壶的热效率为__80%__．[已知c水＝4.2×103 J/(kg·℃)]6．(2019·南充)如图是电热饮水机电路原理图，已知R1＝100 Ω，R2＝20 Ω，当开关S1、S2闭合时，饮水机处于__加热__(填“保温”或“加热”)状态，饮水机的保温功率与加热功率之比为__1∶6__．7．(2019·成都)如图甲是一种家用电暖器，图乙是其简化的电路图，已知R1＜R2，电暖器的部分参数如表中所示．闭合开关S，要让电器处于第二挡工作，则应再将开关__S1__闭合；若电暖器在第二挡正常工作10 min，则产生的热量是__6.9×105__ J.额定电源220 V功率选择一挡950 W二挡1 150 W三挡2 100 W8.(2020·南充)市面上的电热水壶大多具有加热和保温功能．下图是某电热水壶的电路简图，开关K接通后，开关S自动与触点a、b接通，热水壶开始烧水；当壶内水温达到100 ℃时，温控开关S自动与a、b断开，并立即与触点c接通，水壶进入保温状态．已知电源电压为220 V，电阻R1＝50 Ω，这种水壶的加热功率P加热是保温功率P保温的5倍，水的比热容c ＝4.2×103 J/(kg·℃)，R 1、R 2电阻不受温度影响．求： (1)将1 kg 初温为35 ℃的水加热到100 ℃需要吸收多少热量？ (2)电阻R 2的阻值．(3)在晚上用电高峰期将1 kg 初温为35 ℃的水加热到100 ℃需用时300 s ，若加热效率为91%，则晚上用电高峰期的实际电压为多少？解：(1)需要吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/(kg·℃)×1 kg ×(100 ℃－35 ℃)＝2.73×105 J (2)当R 1、R 2并联时为加热状态，只有R 2工作时为保温状态． P 加热＝P 1＋P 2，P 保温＝P 2因为P 加热＝5P 保温，所以P 1＋P 2＝5P 2，即P 1＝4P 2 所以U 2R 1＝4×U 2R 2，U 250 Ω＝4×U 2R 2，所以R 2＝200 Ω(3)将水加热消耗的电能： W ＝Q 吸η＝2.73×105 J 91%＝3×105 J加热时的总电阻：R ＝R 1R 2R 1＋R 2＝50 Ω×200 Ω50 Ω＋200 Ω＝40 Ω由W ＝U 2R t 得，实际电压：U ＝WRt＝3×105 J ×40 Ω300 s＝200 V9．(2016·南充)有一个电热水壶，其铭牌数据如表所示．在1个标准大气压下，它在额定电压下加热7 min 刚好把质量为1 kg 、初温为20 ℃的水烧开．[c 水＝4.2×103 J /( kg · ℃)，电热丝的阻值保持不变]．(1)水吸收的热量是多少？(2)电热水壶在7 min 内所消耗的电能是多少？(3)由于现在是用电高峰，电网中的实际电压为198 V ，要把同样一壶水烧开，若电热水壶的热效率不变，则需要加热多少秒？(计算结果保留到整数)解：(1)在1个标准大气压下水的沸点是100 ℃，则水吸收的热量： Q 吸＝cm(t －t 0)＝4.2×103 J /(kg ·℃)×1 kg ×(100 ℃－20 ℃)＝3.36×105 J(2)由P ＝Wt 可得，电热水壶在7 min 内所消耗的电能：W ＝Pt′＝1 000 W ×7×60 s ＝4.2×105 J(3)要把同样一壶水烧开，水吸收的热量不变，若电热水壶的热效率不变，则消耗的电能相同， 由P ＝U 2R 可得，电热水壶的电阻：R ＝U 2额P 额＝（220 V ）21 000 W ＝48.4 Ω由W ＝U 2R t 可得，实际电压为198 V 时需要的加热时间：t″＝WR U 2实＝4.2×105 J ×48.4 Ω（198 V ）2≈519 s。
给我一个支点，可以撬起整个地球。
——阿基米德人教版九年级物理全一册十八章第四节焦耳定律同步练习1.如图所示,R2=2R1,当开关S断开和闭合时,在相同的时间内,电流通过R1产生的热量之比为( )A. 1∶3B. 1∶9C. 3∶1D. 9∶12.粗细均匀的电热丝放入一壶水中,通电一段时间将水加热至沸腾,若将电热丝对折并联后放入同样一壶水中,通电到将水加热至沸腾,所需的时间与第一次的通电时间相比较(电源电压恒定,不计一切热损失),下列判断正确的是( )A. 相等B. 增加C. 减少D. 无法确定3.对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）A．开亮的灯越多，总电阻越大，总功率越大B．开亮的灯越多，总电阻越小，总功率越小C．开亮的灯越少，总电阻越大，总功率越小D．开亮的灯越少，总电阻越小，总功率越大4.甲、乙两个用电器，串联后接在某一电路上，在相同时间内，电流通过甲用电器消耗的电能比乙用电器消耗的电能多，则甲、乙用电器相比较是（）A．R甲>R乙B．R甲<R乙C．R甲=R乙D．无法判断5.如图是探究电流通过导体产生的热量与什么因素有关的实验装置。
将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气。
通电前，A、B两个U形管内的液面相平。
接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则()A．I1>I2，A管中的液面较高 B．I1<I2，A管中的液面降低C．I1＝I2，A管中的液面较高 D．I1＝I2，A管中的液面较低6.如图是某家用电热器电路结构示意图，其中R1、R2为加热电阻丝(R1＞R2)。
电热丝有四种连接方式使电热器提供不同的发热功率，其中发热功率最大的连接方式是( )7.电饭煲是利用电流的热效应原理工作的．如图所示三个同样的烧瓶装有相同质量的煤油，甲、乙两烧瓶是用来探究电热与________的关系．若通过电阻R1的电流为2 A，则1分钟内电阻R1产生的热量为________J.8.小朋在探究“电流通过导体产生的热量跟哪些因素有关”时，利用如图所示的甲、乙两套装置进行实验，其中“探究电流产生的热量与电阻大小是否有关”的实验装置是__ __(填“甲”或“乙”)，实验中应控制的变量是通电时间和__ __.甲乙9．一个标有“220 V500 W”字样的电热器，在额定电压下使用12 min，产生的热量是__ __J，消耗的电能是__ _kW·h.10.如图甲所示，两个透明容器中封闭着等量的空气，将两个容器中的电阻丝R1和R2串联接到电源两端，将容器外部的电阻丝R3和R2并联．(1)图甲的装置是探究电流通过导体产生的热量与________的关系，电阻丝R3的作用是使通过电阻丝R1和R2的电流________．(2)如图乙所示，某小组在实验中观察到左侧U形管中液面很快出现高度差，右侧U形管中液面高度差为零，原因是电阻丝________断路．11.为了研究“电流产生的热量与电流大小的关系”,小萍小组采用如图所示的装置,其中烧瓶内两电阻丝的阻值相同。
给我一个支点，可以撬起整个地球。

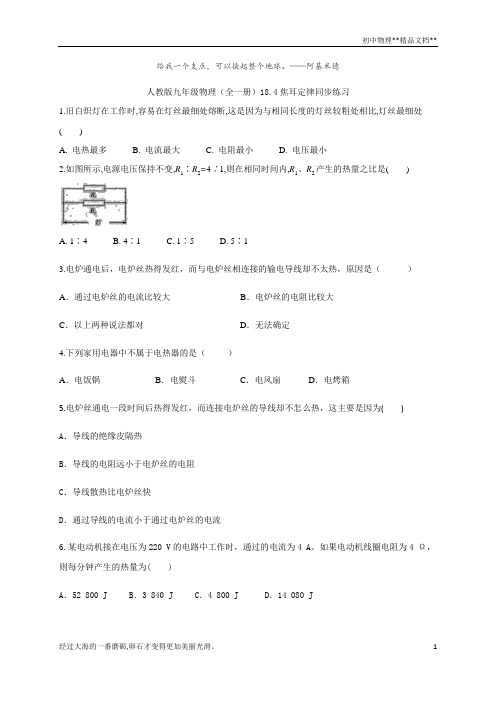

——阿基米德人教版九年级物理（全一册）18.4焦耳定律同步练习1.旧白炽灯在工作时,容易在灯丝最细处熔断,这是因为与相同长度的灯丝较粗处相比,灯丝最细处( )A. 电热最多B. 电流最大C. 电阻最小D. 电压最小2.如图所示,电源电压保持不变,R 1∶R 2=4∶1,则在相同时间内,R 1、R 2产生的热量之比是( )A. 1∶4B. 4∶1C. 1∶5D. 5∶13.电炉通电后，电炉丝热得发红，而与电炉丝相连接的输电导线却不太热，原因是（ ）A ．通过电炉丝的电流比较大B ．电炉丝的电阻比较大C ．以上两种说法都对D ．无法确定4.下列家用电器中不属于电热器的是（ ）A ．电饭锅B ．电熨斗C ．电风扇D ．电烤箱5.电炉丝通电一段时间后热得发红，而连接电炉丝的导线却不怎么热，这主要是因为( )A ．导线的绝缘皮隔热B ．导线的电阻远小于电炉丝的电阻C ．导线散热比电炉丝快D ．通过导线的电流小于通过电炉丝的电流6.某电动机接在电压为220 V 的电路中工作时，通过的电流为4 A 。
如果电动机线圈电阻为4 Ω，则每分钟产生的热量为( )A ．52 800 JB ．3 840 JC ．4 800 JD ．14 080 J7.车床照明灯的额定电压是36 V，它正常工作时灯丝的电阻是24 Ω，则该照明灯正常工作时的电功率是____W，工作30 min，电流通过灯丝产生的热量是____J.8.图是研究“相同时间内导体产生的热量与的关系”的装置。
每只烧瓶中煤油质量均为200 g,电阻丝R1=20 Ω,电路中电流I=0.5 A。
通电5 min后,左侧烧瓶中的煤油温度升高了2 ℃,煤油吸收的热量为 J,R1产生的电热为 J。
[c煤油=2.1×103J/(kg·℃)]9.一个电热水壶,铭牌部分参数如下:额定电压220 V,额定功率模糊不清,热效率为90%。
给我一个支点，可以撬起整个地球。

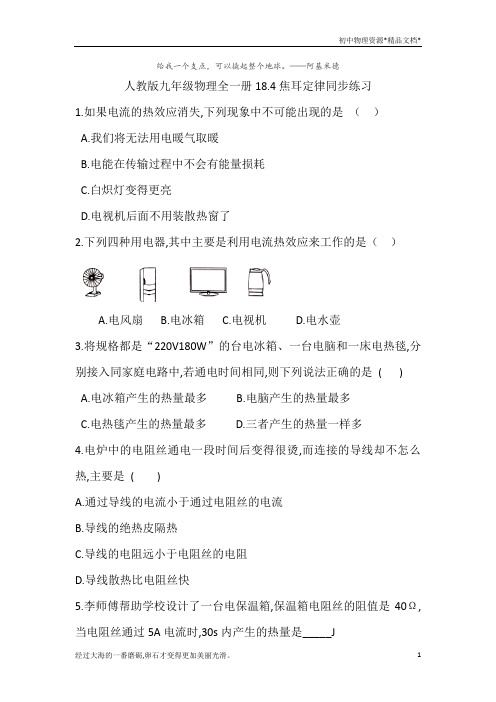

——阿基米德人教版九年级物理全一册18.4焦耳定律同步练习1.如果电流的热效应消失,下列现象中不可能出现的是（）A.我们将无法用电暖气取暖B.电能在传输过程中不会有能量损耗C.白炽灯变得更亮D.电视机后面不用装散热窗了2.下列四种用电器,其中主要是利用电流热效应来工作的是（）A.电风扇B.电冰箱C.电视机D.电水壶3.将规格都是“220V180W”的台电冰箱、一台电脑和一床电热毯,分别接入同家庭电路中,若通电时间相同,则下列说法正确的是( ) A.电冰箱产生的热量最多 B.电脑产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多4.电炉中的电阻丝通电一段时间后变得很烫,而连接的导线却不怎么热,主要是( )A.通过导线的电流小于通过电阻丝的电流B.导线的绝热皮隔热C.导线的电阻远小于电阻丝的电阻D.导线散热比电阻丝快5.李师傅帮助学校设计了一台电保温箱,保温箱电阻丝的阻值是40Ω,当电阻丝通过5A电流时,30s内产生的热量是_____J6.夏天常用的电热驱蚊器是利用电流的____效应工作的.其发热元件正常工作时的电阻为8800Ω,接在家庭照明电路中正常工作100s产生的热量是_____J7.关于电热的利用,下列说法中正确的是( )A.电热对我们来说总是有利的B.电热对我们来说总是不利的C.电饭锅是利用电流热效应的原理制成的D.电视机工作过程中没有产生电热8.把一个电阻为44Ω的电炉接入电压为220V的家庭电路中,通电10min电炉产生的热量为_______J.连接家庭电路时,要注意检查线路连接处接触情况,若接触不良,电流通过时产生的热量会更多,容易引起火灾,因为相比接触良好时连接处的电阻_____(填“更大”或“更9.已知一台直流电动机两端的电压为6V,通过电动机的电流为2A,线圈的电阻为0.5.则在1min内电动机消耗的电能及产生的热量分别为（）A.720J,120JB.720J,720JC 720J,600J D.600J,120J10.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上.闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是( )11.额定功率均为“220V 500W”的电吹风和电熨斗,都在额定电压下工作两分钟,_____0.3电动机,接在12V的电源上时,通过电动机的电流为0.5A,在2min内电流产生的热量是____J,转化成的机械能是_____J.13.采用如图的电路装置探究“电流产生的热量跟什么因素有关”接通电源,瓶内的空气被加热后膨胀,使U形管的液面发生变化,通过观察I形管的液面变化情况比较出瓶内电阻丝的发热多少.（1）如图所示是探究电流产生的热量跟_____的关系,通电一段时间_____ (填“左瓶”或“右瓶”)内的电阻丝产生的热量多.(2)让实验装置冷却到初始状态,把右瓶并联的两根电阻丝都放入瓶内,接通电源比较两瓶内电阻丝发热多少此时该装置是探究电流产生的热量跟_______的关系,一段时间后电阻丝产生的热量_______(填“左瓶”“右瓶”或“两瓶一样”)多.14.用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”.(1)实验中通过观察______________________来比较电流产生的热量的多少.(2)为了便于比较两种电阻丝通过电流后产生热量的多少,甲乙两瓶中要装入_____________、___________的同种液体(3)为达到实验目的,选用的两电阻丝的阻值不能____________。
18.4 焦耳定律一、单选题1．图中所示的用电器中，利用电流热效应工作的是（）A．计算器B．电饭煲C．电风扇D．电视机2．某同学仔细观察家中的电视机、电风扇、电烙铁和洗衣机四种电器，发现它们上面都标有“220V 400W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（）A．电烙铁B．电视机C．电风扇D．洗衣机3．下列实例中，为了防止电热产生危害的是（）A．用电熨斗熨衣服B．高空飞行员所穿衣服里有电热保温装置C．电视机的机壳上有许多小孔D．孵化家禽的电热孵卵机4．如图所示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手，这是因为（）A．电流通过导线时没有产生热效应B．通过电炉丝的电流比通过导线的电流大得多C．电炉丝的电阻比导线的电阻小得多D．导线的电阻比电炉丝的电阻小，相同时间内产生的热量少5．某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（）A．取暖器的电热丝是由电阻率小、熔点高的材料制成B．“高温”档一定比“低温”档产生的热量多C．“高温”档一定比“低温”档的工作电阻大D．连接电热丝的导线比电热丝的电阻小6．用a、b、c三个相同的气球分别将三个相同的空烧瓶口密封；烧瓶中，用几个相同阻值的电阻以不同的连接方式接入电路中（如图所示）。
通电一段时间后，体积变化最大的气球是（）A．a气球B．b气球C．c气球D．一样大7．在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚至引起火灾。
这是因为导线连接的位置（）A．电阻大B．电阻小C．电流小D．功率小8．下列连接方法中，闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最少的是（）A．B．C．D．9．一台电动机额定电压为220V，线圈电阻R=0.5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作1min产生的热量为（）A．5.28×104J B．480J C．2.42×104W D．880W10．某电热水壶有两根电热丝，若把一根电热丝接入电路，烧开一壶水要30min；若但把另一根电热丝接入原电路，烧开一壶水要15min，若把这两根电热丝并联起来接入原电路，烧开这壶水需要的时间是（不考虑热损失）（）A．45min B．10min C．15min D．30min二、填空题11．如图是今年“3·15”晚会上曝光的劣质导线，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小。
“焦耳定律〞质量检测练习题一、选择题1.以下说法错误的选项是〔〕A. 焦耳——一切能量、功、热量的单位B. 奥斯特——发现了电流的磁效应C. 法拉第——发现了电磁感应现象，导致发电机的创造D. 欧姆——研究出电流产生的热量与电流、电阻和通电时间的关系2.以下关于电在生活中的应用说法不正确的选项是〔〕A. 高楼大厦顶部的避雷针都是用绝缘材料制成的B. 用塑料梳子梳头时头发飘起是摩擦起电现象C. 保险丝用电阻大熔点低的材料制成的D. 电饭煲是利用电流的热效应来工作的3.如下图的家用电器中，利用电流热效应工作的是〔〕A. 电热水器B. 电冰箱C. 笔记本电脑D. 电动剃须刀4.小明仔细观察家中的电烙铁、电风扇、录音机和日光灯四种电器，发现它们上面都标有“220V 40W〞的字样，假设它们都在额定电压下工作一样的时间，那么产生热量最多的是〔〕A. 电烙铁B. 电风扇C. 录音机D. 日光灯5.如图有关电现象的说法中，错误的选项是〔〕A. 带电体能吸引轻小的物体是因为两者之间一个带正电，另一个带负电B. 验电器两箔片带上同种电荷互相排挤而张开的C. 根据欧姆定律，由于导线电阻很小，短路时电流非常大，温度升高很快，可能造成火灾D. 电视机后盖和机壳有很多孔，是为了散发由于电流的热效应而产生的大量热量6.以下说法正确的有〔〕①太空中至少需要3颗地球同步卫星才能实现全球卫星通信②微波炉是应用电流的热效应来工作的③与煤炭、石油、天然气等能源相比，风能、水能、太阳能具有清洁环保的优点④能量的转移与转化具有方向性，因此要注意节约能源⑤随着科学技术的快速开展，我国已建立了利用核聚变能量发电的核电站⑥超导体材料应用在远间隔输电上可有效节约能源；铜是磁性材料，可以被磁化．A. ①④⑥B. ①③⑤C. ①③④D. ②③④7.电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热。
由焦耳定律可知，造成上述现象的主要原因是〔〕A. 通过电炉丝的电流比导线的电流小得多B. 通过电炉丝的电流比导线的电流大得多C. 电炉丝的电阻比导线的电阻小得多D. 电炉丝的电阻比导线的电阻大得多8.如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，那么〔〕A. I1＞I2，A管中的液面较高B. I1＜I2，A管中的液面较低C. I1=I2，A管中的液面较高D. I1=I2，A管中的液面较低9.以下说法错误的选项是〔〕A. 1kW•h的电能可使40瓦的照明灯正常工作25hB. 电能表上标有“220V10A〞的字样，表示电能表的额定电压是220V，只能在10A的电流下工作C. 电能表上标有“600r/kW•h〞的字样，表示每消耗1kW•h的电能，电能表的表盘转动600圈D. 利用电能表和秒表，可以测出洗衣机的电功率10.以下图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置.两个透明容器中密封着等量的空气，U形管中液面高度的变化可以反映密闭空气温度的变化.以下做法中也用到类似方法的是〔〕A. 在探究电阻中的电流跟其两端的电压的关系时，保持电阻不变来研究电流和电压的关系B. 将发声的音叉靠近乒乓球，乒乓球被弹开说明音叉在振动C. 两个电阻并联时，可用并联的总电阻来代替两个电阻D. 通过改变溶剂、温度测定物质溶解的多少，研究影响物质溶解性的因素11.以下生活中的用电器通电时不希望它发热的是( )A. 电炉B. 电熨斗C. 电风扇D. 电饭锅12.如下图电路，电源电压为6V且保持不变，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω〞，电压表量程为0～3V，电流表量程为0～，那么〔〕A. 电压表测量的是电阻R1两端的电压B. 当变阻器R2的滑片P向左挪动时，电压表的示数变小C. 为了保证电路中各元件平安工作，变阻器R2接入电路的阻值范围是2～10ΩD. 当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是13.以下对有关物理学家及其所做的实验表述不正确的选项是〔〕A. 托里拆利实验准确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系14.小洁家购置了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是〔〕A. 电压太高B. 电源线太粗C. 电源线太细D. 电源线太短15.以下用电器中利用电流热效应工作的是〔〕A. 电视机B. 洗衣机C. 电热毯D. 电冰箱二、填空题16.某导体两端的电压为3伏时，通过该导体的电流为安，10秒内通过该导体横截面的电荷量为________库，电流做功为________焦。
