磁粉问答题(附答案)

1.1 简述磁粉探伤原理答：磁粉探伤是铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性位置，形状和大小的一种探伤方法。

1.2简述磁粉探伤的适用范围答：磁粉探伤适用于铁磁性材料表面和近表面尺寸很小、间隙极窄、目视难以看出的不连续性。

2.1试阐述下列概念：a .磁场b.磁导率c.磁畴d.起始磁化曲线e.磁滞现象f.矫顽力g.软磁材料h.硬顽力I.居里点j.退磁场k. 磁路答： a. 磁场是具有磁力线作用的空间，磁场存在于被磁化物理或通电导体的内部和周围。

b. 表征磁介质磁化的难易程度的物理量c. 铁磁性材料内部自发的磁化的大小和方向基本均匀一致的小区域称为磁畴。

d. 在B-H曲线中，从满足H=0，B=0的原点至B的最大值处的B-H曲线段，叫做起始磁化曲线。

e. 在外加磁场的方向发生变化时，磁感应强度的变化滞后于磁场强度的变化的现象称为磁化现象。

f. 用来抵消剩磁的磁场强度（或反向磁化强度）g. 指磁滞回线狭长具有高磁导率、低剩磁、低矫顽力和低磁阻的铁磁性材料称为软磁材料。

h. 指磁滞回线肥大具有低磁导率、高剩磁、高矫顽力和高磁阻的铁磁性材料称为硬磁材料。

i. 铁磁性物质在加热时，使磁性消失而转变为顺磁性物质的那一温度叫做居里点。

j. 把铁磁性材料磁化时，由材料中磁极所产生的磁场称为退磁场。

k. 磁感应线通过的闭合路径叫做磁路。

2.2常用磁导率有几种，其定义是什么答：有三种：绝对磁导率、真空磁导率、相对磁导率。

绝对磁导率是指磁感应强度B与磁场强度H的比值。

用符号µ表示。

是随磁场大小不同而改变的变量，在SI单位制中的单位是亨[利]每米[H/m]。

真空磁导率是指在真空中，磁导率是一个不变的恒定值，又称为磁常数，用µ0表示：µ0=4π×10-7 H/m。

1.1 简述磁粉探伤原理答：磁粉探伤是指铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适关照下目视可见的磁痕，从而显示出不连续性的位置，形状和大小的一种探伤方法。

1.2简述磁粉探伤的适用范围答：磁粉探伤适用于铁磁性材料表面和近表面尺寸很小、间隙极窄、目视难以看出的不连续性。

2.1试阐述下列概念：a .磁场 b. 磁导率 c. 磁畴 d. 起始磁化曲线e . 磁滞现象f . 矫顽力g . 软磁材料h . 硬顽力I. 居里点 j. 退磁场 k. 磁路答： a. 磁场是具有磁力线作用的空间，磁场存在于被磁化物理或通电导体的内部和周围。

b. 表征磁介质磁化的难易程度的物理量称为磁导率。

c. 铁磁性材料内部自发的磁化的大小和方向基本均匀一致的小区域称为磁畴。

d. 在B-H曲线中，从满足H=0，B=0的原点至B的最大值处的B-H曲线段，叫做起始磁化曲线。

e. 在外加磁场的方向发生变化时，磁感应强度的变化滞后于磁场强度的变化的现象称为磁化现象。

f. 用来抵消剩磁的磁场强度（或反向磁化强度）称为矫顽力。

g. 指磁滞回线狭长具有高磁导率、低剩磁、低矫顽力和低磁阻的铁磁性材料称为软磁材料。

h. 指磁滞回线肥大具有低磁导率、高剩磁、高矫顽力和高磁阻的铁磁性材料称为硬磁材料。

i. 铁磁性物质在加热时，使磁性消失而转变为顺磁性物质的那一温度叫做居里点。

j. 把铁磁性材料磁化时，由材料中磁极所产生的磁场称为退磁场。

k. 磁感应线通过的闭合路径叫做磁路。

2.2常用的磁导率有几种，其定义是说明答：常用的磁导率有三种：绝对磁导率、真空磁导率、相对磁导率。

绝对磁导率是指磁感应强度B与磁场强度H的比值。

用符号µ表示。

是随磁场大小不同而改变的变量，在SI 单位制中的单位是亨[利]每米[H/m]。

真空磁导率是指在真空中，磁导率是一个不变的恒定值，又称为磁常数，用µ0表示：µ0=4 ×10-7 H/m相对磁导率是指为了比较各种材料的磁导能力，把任一种材料的磁导率和真空磁导率比值，用µT表示。

磁粉检测(MT)教材按章节配套试题及答案磁粉检测第一章一、是非题1.1磁粉检测中所谓的不连续性与缺陷，两者的概念是相同的。

()1.2磁粉检测与检测元件检测都属于漏磁场检测。

()1.3漏磁场检测的基础是不连续性处产生的漏磁场与磁粉的磁相互作用。

()1.4工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。

()1.5磁粉检测不能检测各种不锈钢材料，也不能检测铜、铝等非磁性材料。

()1.6磁粉检测方法只能探测表面开口的缺陷，而不能探测表面闭口缺陷。

()1.7磁粉检测难以发现埋藏较深的孔洞，以及与工件表面夹角小于20°的分层。

()1.8采用磁敏元件探测工件表面漏磁场时，检测灵敏度与检查速度有关，与工件大小无关。

()1.9如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是裂纹具有高应力。

(1.10磁粉检测对铁磁性材料表面开口气孔的检测灵敏度要高于渗透检测。

()1.11一般认为对表面阳极化和有腐蚀工件的表面检测，磁粉检测通常优于渗透检测。

(1.12用磁粉检测方法可以检出焊缝的层间未熔合缺陷。

()1.13磁粉、渗透、涡流检测都属于表面缺陷无损检测方法。

()1.14磁粉检测可发现铁磁性材料表面和近表面微米级宽度的小缺陷。

()二、选择题1.1能形成磁粉显示的零件结构或形状上的间断叫做：()A.不连续性B.缺陷C•显示D•变形1.2磁粉检测与检测元件检测主要区别是：()A.两者的检测原理不同B.两者的检测程序不同C.两者用于探测磁场的传感器不同D•以上都是1.3以下关于磁敏元件探测法的叙述中，正确的是:()A.磁敏元件探测法的灵敏度与检查速度及工件大小有关B.磁敏元件探测法获得不连续性(包括缺陷)深度的信息C.探测时应根据需要调节磁敏元件与工件表面之间的距离，以判断漏磁场的变化情况D.以上都是1.4磁粉检测对下列哪种缺陷的检测不可靠？()A.表面折叠B.埋藏很深的气孔C.表面裂纹D.表面缝隙1.5下列哪一条是磁粉检测优于涡流检测的地方？()A•能检出所有金属材料的表面不连续性B.对单个零件检验快C.能直观地显示出缺陷的位置、形状、大小和严重程度D.以上都是1.6下列哪一条是磁粉检测优于渗透检测的地方？（）A.能检出表面夹有外来材料的表面不连续性B.对单个零件检验快））C.可检出近表面不连续D.以上都是1.7承压设备对铁磁性材料工件表面和近表面缺陷的检测宜优先选择磁粉检测，主要是因为：（）A.能直观地显示出缺陷的位置、形状、大小和严重程度B.结合使用各种磁化方法，几乎不受工件大小和几何形状的影响C.磁粉检测对铁磁性材料工件的表面和近表面缺陷具有很高的检测灵敏度，可发现微米级宽度的小缺陷D.以上都是1.8对检测有色金属管子表面缺陷最合适的方法是：（）A.超声法B.射线法C.磁粉法D.涡流法1.9关于磁粉探伤常用单位制的换算关系正确的是：（）A.1奥〔斯特〕=10-3/4^X安/米即：10e=10-3/4^A/mB.1韦伯=108麦〔克斯韦〕1Wb=108MxC.1高〔斯〕=0.01毫特〔斯拉〕1Gs=0.01mTD.1牛〔顿〕=9.80665千克力1N=9.80665kgf1.10被磁化的工件表面有一裂纹，使裂纹吸引磁粉的原因是：（）A.多普勒效应B.漏磁场C.矫顽力D.裂纹处的高应力1.11漏磁场检测的试件必须具备的条件是：（）A.电阻小B.探伤面能用肉眼观察C.探伤面必须光滑D.试件必须有磁性1.12磁敏元件探测法所使用的磁电转换元件是：（）A.二极管B.三极管C.电阻D.磁带1.13埋藏较深（表面下6〜50mm）的缺陷的检测：（）A.方法与检测表面裂纹相类似B.如果缺陷是由细小的气孔组成，就不难检出C.如果缺陷的宽度可以估计出来,检测就很简单D.磁粉检测方法很难检查出来三、问答题1.1简述磁粉检测原理。

磁粉探伤考试试题题库磁粉探伤是一种非破坏性检测技术，广泛应用于金属材质的缺陷检测。

以下是一份磁粉探伤考试试题题库，供参考：一、选择题1. 磁粉探伤的基本原理是什么？A. 利用超声波检测材料内部缺陷B. 利用X射线检测材料内部缺陷C. 利用磁场检测材料表面和近表面缺陷D. 利用红外线检测材料表面缺陷2. 磁粉探伤中使用的磁粉是什么颜色？A. 黑色B. 红色C. 白色D. 绿色3. 磁粉探伤通常不适用于以下哪种材料？A. 碳钢B. 不锈钢C. 铝D. 铜4. 在磁粉探伤中，若发现缺陷，通常使用什么方法来确定缺陷的深度？A. 敲击检测B. 渗透检测C. 磁粉检测D. 超声波检测5. 磁粉探伤中，常用的磁化方法有哪些？A. 直流磁化B. 交流磁化C. 脉冲磁化D. 所有上述方法二、判断题1. 磁粉探伤只能检测金属表面的缺陷。

（）2. 磁粉探伤可以检测到材料内部的微小裂纹。

（）3. 磁粉探伤中使用的磁粉必须是黑色。

（）4. 磁粉探伤过程中，磁场的强度越高，检测效果越好。

（）5. 磁粉探伤对于铁磁性材料的检测效果优于非铁磁性材料。

（）三、简答题1. 简述磁粉探伤的优缺点。

2. 描述磁粉探伤的一般操作流程。

3. 在磁粉探伤中，如何选择合适的磁粉颜色？四、案例分析题某工厂在生产过程中，发现一批碳钢管道在焊接部位出现了裂纹。

请根据磁粉探伤技术，分析如何对这批管道进行检测，并给出可能的检测结果。

参考答案一、选择题1. C2. B3. C4. D5. D二、判断题1. ×（磁粉探伤可以检测表面和近表面缺陷）2. ×（磁粉探伤主要用于表面和近表面缺陷的检测）3. ×（磁粉探伤使用的磁粉可以是多种颜色）4. ×（磁场强度过高可能导致磁粉无法正确显示缺陷）5. √三、简答题1. 优点：操作简单，成本较低，对铁磁性材料检测效果好。

缺点：对非铁磁性材料不适用，对深埋缺陷检测能力有限。

2. 操作流程：清洁待检测区域，施加磁场，撒上磁粉，观察磁粉聚集情况，判断是否存在缺陷，记录并处理检测结果。

JB4730-2005(报批稿)使用指南（问答）1. JB4730-2005标准中磁粉探伤部分的编写结构与旧标准有什么不同？答：JB4730-1994第四篇—表面检测的编写结构：①、检测范围和一般要求；②、检测人员；③、设备和磁粉；④、磁化方法；⑤、电流类型及其选用；⑥、表面准备；⑦、检测时机；⑧、磁化规范；⑨、磁粉的施加；⑩、退磁；⑾、磁痕评定与和记录；⑿、复验；⒀、缺陷等级评定；⒁、报告。

JB4730-2005标准第四部分--磁粉检测的编写结构：①、范围；②、规范性引用文件；③、一般要求；④、检测方法；⑤、磁痕显示的分类和记录；⑥、退磁；⑦、缺陷磁痕显示的分级；⑧、复验；⑨、磁粉检测报告和验收标记。

附录 A 各种磁化电流的波形、电流表指示及换算关系（资料性附录）；附录B 焊缝的典型磁化方法（资料性附录）。

JB4730-2005新标准“③、一般要求”将JB4730-94 标准中的“②、检测人员；③、设备和磁粉；④、磁化方法；⑤、电流类型及其选用；⑥、表面准备；⑦、检测时机；⑧、磁化规范；⑨、磁粉的施加”等内容纳入其中；对于磁化电流和磁化方法采用资料性附录的形式出现，不放在标准的正文中，使得新标准更加简洁明快。

2．JB4730-2005标准编制的依据是什么？答：在60年代，国内不少单位对压力容器进行磁粉检测是采用苏联50年代操作规范，有的是按1964年机械部无损探伤技术条件要求。

到80年代，执行JB741-80《钢制焊接压力容器技术条件》的附录4（焊缝磁粉检测）和附录6（螺栓件磁粉检测）。

JB3965-85《钢制压力容器磁粉探伤》（参照ASME SE-709）磁粉检验推荐操作方法）和JB4248-86《压力容器锻件磁粉探伤》（参照ASME SE-275锻钢件磁粉检验方法），二个标准制订完成后，国内锅炉、压力容器行业的磁粉检测工作，基本上按照这二个标准执行。

JB4730-94《压力容器无损检测》是参照ASME SE-709和JIS G0565、JB3965-85、JB4248-86等标准起草的，在压力容器行业普遍使用。

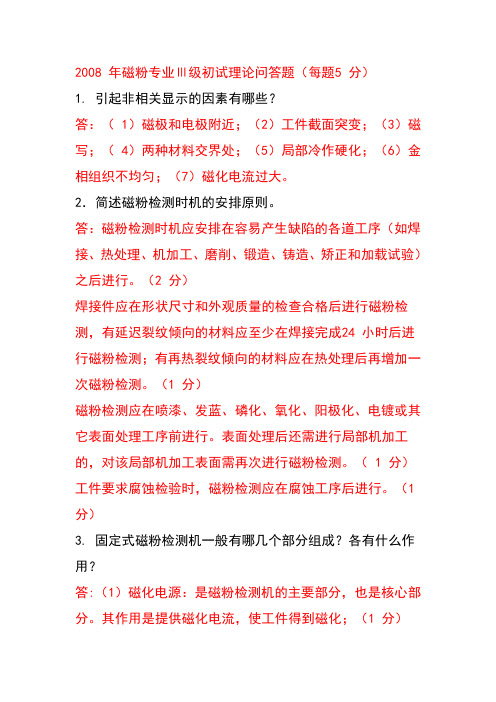

2008 年磁粉专业Ⅲ级初试理论问答题（每题5 分）1. 引起非相关显示的因素有哪些？答：（ 1）磁极和电极附近；（2）工件截面突变；（3）磁写；（ 4）两种材料交界处；（5）局部冷作硬化；（6）金相组织不均匀；（7）磁化电流过大。

2．简述磁粉检测时机的安排原则。

答：磁粉检测时机应安排在容易产生缺陷的各道工序（如焊接、热处理、机加工、磨削、锻造、铸造、矫正和加载试验）之后进行。

（2 分）焊接件应在形状尺寸和外观质量的检查合格后进行磁粉检测，有延迟裂纹倾向的材料应至少在焊接完成24 小时后进行磁粉检测；有再热裂纹倾向的材料应在热处理后再增加一次磁粉检测。

（1 分）磁粉检测应在喷漆、发蓝、磷化、氧化、阳极化、电镀或其它表面处理工序前进行。

表面处理后还需进行局部机加工的，对该局部机加工表面需再次进行磁粉检测。

（ 1 分）工件要求腐蚀检验时，磁粉检测应在腐蚀工序后进行。

（1 分）3. 固定式磁粉检测机一般有哪几个部分组成？各有什么作用？答:（1）磁化电源：是磁粉检测机的主要部分，也是核心部分。

其作用是提供磁化电流，使工件得到磁化；（1 分）（2）工件夹持装置：通过夹持工件的磁化夹头和触头来传递磁化电流和磁化磁场；（ 1 分）（3）指示装置：主要包括电流表和电压表；（1 分）（4）磁粉和磁悬液喷洒装置：由磁悬液槽、电动泵、软管和喷咀组成、且于贮存、搅拌和喷洒磁悬液及磁粉；（1 分）（5）螺管线圈：可进行纵向磁化。

（1 分）4. 请简述交叉磁轭的正确使用方法。

答：简述交叉磁轭的正确使用方法有：①交叉磁轭磁化检验只适用于连续法。

必须采用移动式的磁化工件，边移动交叉磁轭进行磁化边施加磁悬液。

②为了确保灵敏度和不会造成漏检，磁轭的移动速度不能过快，不能超过标准规定的4m/min 的移动速度，可通过标准试片磁痕显示来确定。

当交叉磁轭移动速度过快时，对表面裂纹的检出影响不是很大，但是，对近表面裂纹，即使是埋藏深度只有零点几毫米，也难以形成缺陷磁痕。

第4部分磁粉检测特种设备Ⅰ、Ⅱ级无损检测人员培训考核习题集一、是非题：221题二、选择题：210题三、问答题：61题四、计算题：20题一、是非题（在题后括号内，正确的画○，错误的画×）1.1 磁粉检测适用于检测铁磁性材料制工件的表面、近表面缺陷。

( )1.2 马氏体不锈钢可以进行磁粉检测。

( )1.3 磁粉检测的基础是不连续处漏磁场与磁粉的相互作用。

( )1.4 磁粉检测中所谓的不连续性就是缺陷。

( )1.5 对于铁磁性材料的表面、近表面缺陷的检测，应优先选用磁粉检测。

( )1.6 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。

( )1.7 一般对于有腐蚀的工件的表面检测，磁粉检测通常优于渗透检测。

( )2.1 磁力线是在磁体外由S 极到N 极，在磁体内由N 极到S 极的闭合曲线。

( )2.2 可以用磁力线的疏密程度反映磁场的大小。

( )2.3 铁磁性材料的磁感应强度不仅与外加磁场强度有关，还与被磁化的铁磁性材料有关，如与材料磁导率μ有关。

( )2.4 磁感应强度与磁场强度的比值称为相对磁导率。

( )2.5 材料的磁导率μ不是常数，是随磁场大小不同而改变的变量。

( )2.6 磁导率μ的大小表征介质的特性，μ>>1的是顺磁性材料。

( )2.7 通常把顺磁性材料和抗磁性材料都列入非磁性材料。

( )2.8 铁磁性材料在外加磁场中，磁畴的磁矩方向与外加磁场方向一致。

( )2.9 磁化电流去掉后，工件上保留的磁感应强度称为矫顽力。

( )2.10 磁场强度的变化落后于磁场感应强度的变化的现象，叫做磁滞现象。

( )2.11 硬磁材料的磁滞回线是下图A ，而软磁材料的磁滞回线是下图B 。

( )(A) (B)2.12 硬磁材料指具有高磁导率、低剩磁和低矫顽力的材料，容易磁化，也容易退磁。

( )2.13 当电流通人直长的圆柱形导体时，导体中心的磁场强度最小。

—第四部分磁粉检测一.是非题：221题二.选择题：210题三.问答题： 61题四。

计算题： 20题磁粉检测是非题一．是非题（在题后括弧内,正确的画○,错误的画×)1。

1 磁粉检测适用于检测铁磁性材料制工件的表面、近表面缺陷。

（○）1.2 马氏体不锈钢可以进行磁粉检测. （○ ) 1。

3 磁粉检测的基础是不连续处漏磁场与磁粉的相互作用。

（○）1.4 磁粉检测中所谓的不连续性就是缺陷。

( ×）1。

5 对于铁磁性材料的表面、近表面缺陷的检测，应优先选用磁粉检测。

(○）1。

6 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。

（×）1。

7 一般对于有腐蚀的工件的表面检测，磁粉检测通常优于渗透检测。

（○）2。

1 磁力线是在磁体外由S极到N极，在磁体内由N极到S极的闭和曲线。

(×）2.2 可以用磁力线的疏密程度反映磁场的大小. （○ ) 2。

3 铁磁性材料的磁感应强度不仅与外加磁场强度有关，还与被磁化的铁磁性有关，如与材料磁导率μ有关。

（○）2。

4 磁感应强度与磁场强度的比值称为相对磁导率。

(×）2.5 材料的磁导率μ不是常数，是随磁场大小不同而改变的变量。

（○）2。

6 磁导率μ的大小表征介质的特性，μ＞＞1的是顺磁性材料。

（×）2。

7 通常把顺磁性材料和抗磁性材料都列入非磁性材料。

（○）2。

8 铁磁性材料在外加磁场中，磁畴的磁矩方向与外加磁场方向一致。

（○）2。

9 磁化电流去掉后，工件上保留的磁感应强度称为矫顽力。

（×）2。

10 磁场强度的变化落后于磁场感应强度的变化现象，叫做磁滞现象。

(×）2。

11 硬磁材料的磁滞回线是下图A，而软磁材料的磁滞回线是下图B . （×）（A）（B）（C）2.12 硬磁材料指具有高磁导率、低剩磁和低矫顽力的材料，容易磁化，也容易退磁.(× ) 2.13 当电流通入直长的圆柱形导体时，导体中心的磁场强度最小. （○）2.14 用交流电和直流电磁化同一钢棒，若磁化电流值相同,钢棒表面的磁场强度也相同。

1.导体中有电流通过时，其周围必存在 ( )。

A)电场 B)磁场 C)声场 D)辐射场2.已知电流方向，其磁场方向用 ( )判定。

A)左手定则 B)右手定则 C)都不对3.已知磁场方向，其磁化电流方向用 ( )判定。

A)左手定则 B)右手定则 C)都不对4.螺线管通电后产生的磁场方向用 ( )判定。

A)左手定则 B)右手定则 C)都不对5.铁磁物质在加热时铁磁消失而变为顺磁性的温度叫() 。

A) 凝固点 B ) 熔点 C ) 居里点 D)相变点6.表示铁磁质在磁化过程中 B 和 H 关系的曲线称为()。

A)磁滞回线 B)磁化曲线 C)起始磁化曲线7.磁力线的特征是( )。

A)磁力线彼此不相交 B)磁极处磁力线最稠密 C)具有最短路径，是封闭的环 D)以上三点都是8.矫顽力是描述()A)湿法检验时，在液体中悬浮磁粉的方法； B )连续法时使用的磁化力； C )表示去除材料中的剩余磁性需要的反向磁化力； D )不是用于磁粉探伤的术语9.如果钢件的表面或近表面上有缺陷，磁化后，磁粉是被()吸引到缺陷上的。

A) 摩擦力 B ) 矫顽力 C )漏磁场 D)静电场10.下列关于漏磁场的叙述中，正确的是()A)缺陷方向与磁力线平行时，漏磁场最大。

B )漏磁场的大小与工件的磁化程度无关。

C )漏磁场的大小与缺陷的深度和宽度的比值有关。

D )工件表层下，缺陷所产生的漏磁场，随缺陷的埋藏深度增加而增大。

11.工件磁化后表面缺陷形成的漏磁场()A)与磁化电流的大小无关。

B )与磁化电流的大小有关。

C )当缺陷方向与磁化场方向之间的夹角为零时，漏磁场最大D)与工件的材料性质无关12.下列有关退磁的叙述中()是正确的。

A)所谓退磁就是将试件上的剩磁减小到不妨碍使用的程度B)退磁是把试件放入通直流电的线圈中，不切换电流方向，使试件逐渐远离线圈C)园形截面的试件用轴向通电磁化后，不需要进行退磁D)退磁是一边使磁场交替180°，一边把磁场强度逐渐减弱的方法E)A 和 D13.下列有关退磁的叙述()是正确的A)交流退磁只能退去强磁材料表面的剩磁。

一、是非题(共25题，每题2分，在括号内正确的画○，错误画×)1. 磁场强度仅存在于通电导体的周围空间。

( )2. 磁畴的存在是铁磁介质具有各种磁特性的内在根据。

( )3. 当电流通入长直的圆柱形导体时，导体中心的磁场强度等于零。

( )4. 娇顽力是指去除剩余磁场所需的反向磁场强度。

( )5. 当两个相互垂直的磁场同时施加在一个试件上，产生的合磁场的强度等于两个磁场强度的代数和。

( )6.磁粉探伤方法只能探测开口于试件表面的缺陷，而不能探测近表面缺陷。

( )7. 通常缺陷的宽深比越大，则缺陷处能引起的漏磁场越大。

( )8. 触头法磁化不能得到周向磁化场。

( )9. 铁磁性材料上的表面裂纹，在方向适当时能影响磁感应线的分布并形成漏磁场。

( )10.铁磁性材近表面缺陷形成的漏磁场强度大小，和缺陷埋藏深度成正比。

( )11.被磁化试件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力。

( )12.磁粉探伤方法适用于检测点状缺陷和平行于表面分层。

( )13.触头法电磁轭都能产生纵向磁场。

( )14.利用交叉磁轭可以进行剩磁法磁粉探伤。

( )15.磁化方法的选择，实际上就是选择试件磁化的最佳磁化方向。

( )16.在磁粉探伤中，无论用触头法或磁轭法都能有效地发现对接焊焊缝表面的纵向裂纹。

( )17.A型试片贴在试件上时，必须把有槽的一面朝向试件。

( )18.对灵敏度标准试片施加磁粉时，在任何场合都要使用连续法进行。

( )19.灵敏度试片可用于测量磁粉探伤装置的性能和磁粉性能。

( )20.沉淀实验法用于湿法磁粉探伤，用来测定其荧光磁悬液的浓度。

( )21.磁悬液的浓度越大，对缺陷的检出能力就越高。

( )22.当发现磁痕时，必须观察试件表面有氧化皮、铁锈等附作物。

如果有这附着物，则除去再重新进行探伤。

( )23.磁粉探伤中，凡有磁痕的部位都是缺陷。

( )24.由于原始钢锭存在非金属夹渣物，在加工后的试件上就有可能发纹及夹层显示。
