储气库知识培训(气藏和井)说课讲解

  • 格式：ppt
  • 大小：1.41 MB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

储气库修井与井控培训讲课文档

储气库修井与井控培训讲课文档

18
现在十八页，总共六十五页。
• 储气库修井 • 一切为使油气井处于良好状态与保持正常工作的维护、
修理作业和一系列增产技术改造措施，以及为了达到某 种特殊工程技术目的所采取的特殊手段等，均可称为修 井。实际上修井就是修理井身、完善井身，用以达到安 全运行目的。
19
现在十九页，总共六十五页。
1、修井主要设备
26
现在二十六页，总共六十五页。
2、注采井修井主要工序
几个基本概念 压井是将具有一定性能和数量的液体泵入井内，依靠泵入液体的液柱压力相 对平衡地层压力，使地层中的流体在一定时间内不能流入井筒，以便完成某项 作业施工。
替喷是用具有一定性能的流体将井内的压井工作液置换出来，并使气井、排 水井恢复产能的过程。
23
现在二十三页，总共六十五页。
24
现在二十四页，总共六十五页。
2、注采井修井主要工序
（1）施工准备 出设计（地质方案设计、工艺设计、施工设计）→作业方案→井场调查及 搬迁（接井、搬迁、井场布置、用电协调、拆除地面安全控制系统、连接地面 管线）→立井架→吊装井口房→安装井口控制装置（防喷器)
设计实例（库2-2井修井）
水泥、套管和封隔器（插管桥赛）。
观察井（这里指的是老井改建观察井）
观察井包括两类，第一类监测储层，比如板896和板848，第二类为监测盖 层，比如板901×1井。观察井井筒内通常有油管柱，但一般没有井下工具， 油管柱可以没有气密封，因此日常监测包括油压和套压。
17
现在十七页，总共六十五页。
二、储气库修井
反洗井为保护油层，当管柱结构允许时，更应采取正洗井。严重漏失井采取 有效堵漏措施后，再进行洗井施工。
27
现在二十七页，总共六十五页。
天然气储运知识培训

天然气储运知识培训

• 在卧式分离器中，气液界面面积较大，集液部分液体中所 含有的气泡易于上升至气相空间，即所得的液体中含气量 少。此外，卧式分离器还有单位处理量成本低，易于安装、 检查、保养、易于制成撬装式等优点。
2020/10/10
精选PPT
14
• 立式分离器占地面积小，适合于处理含固体杂质较多的油气 混合物，可以在底部设置排污口定期排放和清除固体杂质。 卧式分离器处理含固体杂质较多的油气混合物时，由于固相 杂质有45℃~60℃的静止角，故在分离器底部沿长度方向需设 置几个排放口。
2020/10/10
精选PPT
17
2.6.2 进口转向器 1.导流档板
可能是球形盘，平板，角铁，锥形 物，或者是任何一种能使液流方向和速 度快速变化的东西。档板主要是用结构 支撑加以固定，以承受冲击动量载荷。 使用半球形或锥形的装置，其优点是它 比板或角铁所产生的扰动要小些，从而 减少再夹带或乳化的问题。
2020/10/10
精选PPT
16
2.6 两相分离器的外壳及内部构件
2.6.1 分离器的外壳 为内部承受压力的容器。它是一个圆形筒体，
其内径及长度的尺寸，根据气体和液体的处理量， 以及操作压力和温度等参数来设计确定，两端有 通常是椭球形或球形的封头。筒体及封头的壁厚， 按高压容器设计的要求及方法设计成有足够的厚 度，以承受高的压力。
6
四个部分（段）：
• 基本相分离段——流体从管线进入分离器，首先通过基
本“相”分离段，使流体带有的能量得到控制或消减；
• 重力沉降段——使气体和液体的流量能保证流体在分离
器内的速度经常在最大的允许线性速度以内，以便它们 得到分离和沉降；
• 除雾段或聚集段——减少气体的紊流，使气体中夹带
燃气的储存培训课件(PPT)

燃气的储存培训课件(PPT)


压缩天然气(CNG)储气瓶组
03
由多个高压钢瓶组成，用于储存压缩天然气，适用于小规模储能
2024/1/28
储存功能
确保燃气的安全、稳定储存，满足调峰、 应急等需求。
调压功能
将储存的高压燃气减压至用户所需的压力 ，保证供气稳定性。
计量功能
对储存和输出的燃气进行精确计量，实现 燃气贸易的公平、公正。
12
安全检查与隐患排查
定期对燃气储存设施进行 安全检查，包括储罐、管 道、阀门、仪表等设备的 完好性和安全性。
2024/1/28
建立隐患排查机制，对发 现的安全隐患进行及时整 改，确保储存设施的安全 运行。
加强对燃气储存设施的维 护和保养，确保其处于良 好的工作状态。
13
安全培训与应急演练
2024/1/28
介绍储罐、储气瓶、地下储气库等储存设 备的结构和工作原理。
安全防护措施
阐述防火、防爆、防雷击等安全防护措施 在燃气储存中的重要性。
5
燃气储存的分类与特点
分类
根据储存方式的不同，燃气储存可分 为地上储罐储存、地下储气库储存、 液化储存等。
特点
分析各类燃气储存方式的优缺点，如 地上储罐投资少、建设周期短，但占 地面积大；地下储气库储存量大、安 全性高，但投资大、建设周期长。
2024/1/28
环保技术创新
鼓励企业加大环保技术研 发力度，引进先进的环保 技术和设备，提升燃气储 存行业的环保水平。
循环经济理念
推动燃气储存行业实现循 环经济，促进资源节约和 综合利用，降低对环境的 影响。
18
2024/1/28
05
燃气储存的维护与保养
19
设施与设备的日常检查与维护
储气库知识培训(气藏和井)ppt课件

储气库知识培训(气藏和井)ppt课件

上述的孔隙度、饱和度和渗透率越大，反映储层的条件越好， 有利于流体的储集、注气和开采。
12
二、储气库气藏
• 2、储气库气藏主要概念
（1）原始地层压力：在气藏未开采的情况下，气藏储层内流体的压力，即 为气藏的原始地层压力，该数值一般在最初的探井下压力计测得。
（2）地层温度：气层中部深度处实测的温度，即为气藏的地层温度。在气 藏开发的条件下，一般视地层温度为恒定值，但做为储气库由于长期的 流体注入和采出，气藏温度可能发生变化（降低）。
板820气藏
板808气藏
板中北气藏 大张坨气藏
板中南气藏
板876气藏
5
二、储气库气藏
• 1、储气库气藏
• （1）储气库类型 • 废弃油气藏：包括废弃的干气藏、凝析气藏、带气顶的油藏或带油环的
气顶、纯油藏。 • 含水层储气库：注入高压天然气驱替岩层中的水，形成储气库。 • 盐穴储气库：用淡水溶解盐层，形成封闭盐溶洞穴用于储存天然气。 • 废矿的洞穴：一般需加内衬，防止天然气的泄漏。
24.48 10.97 4.2 13-30.5 300 900
9.71 4.7 0.46 13-30.5 225 600
8.24 4.69
4.17 2.57
1.78 0.58
13-30.5 15-37
15-37
360
600
合计 69.58 30.3 7.97
/ 1305 3400
4
一、储气库概况 板828气藏
废弃凝析气藏 带油环水淹气藏 带油环水淹气藏
构造类型 断鼻背斜 简单背斜
半背斜构造
背斜 半背斜构造
断鼻构造
投建时间 2000建成 2002年建成 一期2003年建成 二期2004年建成 2005年建成 2006年建成 2006年建成
天然气储运知识培训

天然气储运知识培训

旋风分离器的主要特点是天然气和被分离液体沿分 离器筒体壁切线方向以一定速度进入分离器，并沿筒体内 壁作旋转运动。由于被分离液滴的密度远大于气体，因而 液滴在此旋转运动中被抛向筒体壁，并附着在筒体壁上， 聚集成较大液滴而沿筒体壁向下流动，最后流入分离器的 集流段而被排放出去。旋风分离器的工作与气体进入分离 器的线速度密切相关，而线速度的大小又直接与气体处理 量有关。
3．扩压器
常在叶轮后设置流通面积逐渐扩大的扩压器， 用以把速度能转化为压力能，以提高气体压力。 • 无叶扩压器 效率较低，结构简单，同一无叶扩压器可与不同出 口角的叶轮匹配工作。适于工况变化较大的情况。 • 叶片扩压器 具有相同扩压度时，叶片扩压器的径向尺寸比无叶 扩压器小，对于工况变化小的情况，为了提高效率， 以采用叶片扩压器较好。
2019年11月22日
18
2. 旋风式进口
应用离心力，分离流体成为 油气。这种进口可以是旋风式通道 或者是环绕筒壁的切线流道。这些 装置是属于专利性的，使用一个进 口喷咀就足以产生一个围绕着内筒 回转大约6m/s的液流速度，内筒的 直径不大于分离器直径的2/3。
2019年11月22日
19
3. 波浪破碎器
2019年11月22日
34
1．壳体
离心式压缩机的壳体结构主要有水平剖分型和垂直剖分型两种。 水平剖分型的壳体分为上、下两半（图1-4），出口压力一般低于 7.85MPa，是用途最广泛的一种结构型式。
垂直剖分型也称筒型（图1-5），壳体是圆柱形的整体，两端 采用封头。这种结构最适用于压缩高压力和低分子量、易泄漏的气 体，气缸是圆柱形的整体，能承受较高的压力。
在长的卧式分离器内，有必要安装波浪破碎 器，波浪破碎器不过是一些垂直挡板横跨在气液 界面之上并与流动方向垂直。
气藏工程讲稿演示样本[借鉴]

气藏工程讲稿演示样本[借鉴]

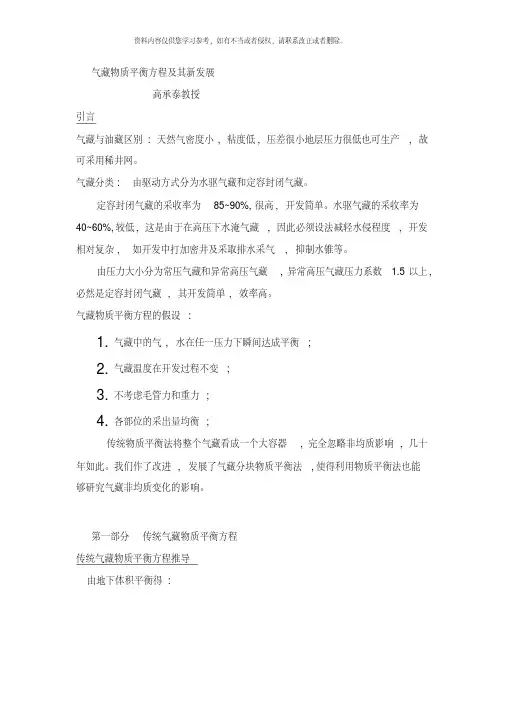

气藏物质平衡方程及其新发展高承泰教授引言气藏与油藏区别: 天然气密度小, 粘度低, 压差很小地层压力很低也可生产, 故可采用稀井网。

气藏分类: 由驱动方式分为水驱气藏和定容封闭气藏。

定容封闭气藏的采收率为85~90%, 很高, 开发简单。

水驱气藏的采收率为40~60%, 较低, 这是由于在高压下水淹气藏, 因此必须设法减轻水侵程度, 开发相对复杂, 如开发中打加密井及采取排水采气, 抑制水锥等。

由压力大小分为常压气藏和异常高压气藏, 异常高压气藏压力系数 1.5以上, 必然是定容封闭气藏, 其开发简单, 效率高。

气藏物质平衡方程的假设:1.气藏中的气, 水在任一压力下瞬间达成平衡;2.气藏温度在开发过程不变;3.不考虑毛管力和重力;4.各部位的采出量均衡;传统物质平衡法将整个气藏看成一个大容器, 完全忽略非均质影响, 几十年如此。

我们作了改进, 发展了气藏分块物质平衡法,使得利用物质平衡法也能够研究气藏非均质变化的影响。

第一部分传统气藏物质平衡方程传统气藏物质平衡方程推导由地下体积平衡得:)()()(w B p W e W pwiS fC wi S w C gi GB g B p G GgiGB 1( 1-1) 其中:G —原始可动储量( 0.0101Mpa 和20C)p G --累计产量( 0.0101Mpa 和20C)])[()(p e C giB gB gi B w B p W e W g B p G G1 ( 1-2)其中:wiS fC wi S w C eC 1( 1-3)( 1-2)式对于任何一个气藏皆适合。

使用公式scpT ZT sc p gB ,scT i p ZT sc p giB ( 1-4)对于常压气藏,由于e C 很小, 略去压差项, 我们有:]/)([giB w B p W eW G p G Gi Z ip Z p ,])([Ti Z sc p sc T i p w B p W eW GpG G i Z i p Zp ( 1-5)气藏物质平衡方程的直线形式水侵量可写成:),(*D r D t Q e p t B eW 0( 1-6)B 为水侵系数。

储气库知识培训(气藏和井)

储气库知识培训(气藏和井)

储气库地质注采基础
大港储气库分公司 2010年版
目录
一、储气库概况 二、储气库地质基础 三、储气库井的管理 四、注采地面设备 五、储气库井身介绍 六、结束语
一、储气库概况
• 从1999年在大港地区建设我国第一座地下储气库（大张坨 储气库）开始，到2006年已陆续建成了板876、板中北、板中 南、板808、板828地下储气库，形成了大港储气库群。
三、储气库井的管理
• 2、生产管理
（1）井的分析
主要生产资料包括： a.日常生产数据：注气量、采气量、产水量、产油量、产液量、含 水率、油压、套压、回压、井口温度、井底温度等 b.液面录取数据； c.毛细管压力； d.实测井底静压、流压； e.油水化验 f.试井； g.工程测井
三、储气库井的管理
垫气
工作气量比例 高,可完全回收
垫气
卤水排放处理 困难,有可能出
现漏气
易发生漏气现 象,容量小
日、周、季节 调峰
日、周、季节 调峰
二、储气库气藏
• 1、储气库气藏
气库名称 大张坨储气库 板876储气库
气藏类型 凝析气藏 废弃凝析气藏
板中北储气库 废弃凝析气藏
板中南储气库 板808储气库 板828储气库
三、储气库井的管理
• 2、生产管理
（1）井的分析
有关压力概念 原始地层压力：在气藏未开采前，从探井中测得的地层中部压力叫原始地 层压力，单位兆帕。 地层压力：指气井生产层的中部压力。 静压：关井待压力恢复平稳后，测得的井底压力称为静压。 流压：气井在生产时测得的井底压力称为流压。 生产压差：气井目前地层压力减去流动压力。 油压：流动压力把油气从井底经过油管举升到井口后的剩余压力 套压：流动压力把油气从井底，经过油、套管之间的环形空间举升到井口 后的剩余压力叫做套管压力。 静液面：油气井在关井后测得井内的稳定液面称为静液面。 动液面：在生产时测得油管和套管之间环形空间的液面。 含水率：油气井日产水量与日产液量之比，亦叫含水百分数。
石油与天然气开采与储运技术培训资料

石油与天然气开采与储运技术培训资料

业相关环保标准，如油气田水污染物排放标准、大气污 染物排放标准等。
环保措施及技术应用
01
02
03
04
废水处理
采用物理、化学或生物方法对 废水进行处理，达到国家排放
标准后方可排放。
废气处理
运用脱硫、脱硝、除尘等技术 手段，减少废气中污染物的排
放。
固废处理
对产生的固体废物进行分类、 收集、运输和处置，避免对环
灵活调峰。
油气运输技术
管道运输技术
通过长距离埋地管道或海底管道输送油气，具有运输量大、成本 低、安全性高的优点。
油轮和油罐车运输技术
利用油轮和油罐车等交通工具进行油气运输，适用于不同距离和灵 活性的需求。
铁路运输技术
通过铁路油罐车运输油气，适用于中短距离和一定规模的运输需求 。
油气管道设计与建设
海域分布
随着海洋勘探技术的发展 ，越来越多的石油和天然 气资源在海底被发现，如 东海、南海等海域。
石油与天然气开采意义
能源供应
石油和天然气是当今世界最 重要的能源之一，开采这些 资源对于保障国家能源安全 和经济发展具有重要意义。
化工原料
石油和天然气不仅是能源， 同时也是重要的化工原料， 用于生产合成纤维、塑料、 橡胶等产品。
环保宣传与教育
通过企业内部宣传、知识竞赛 等形式，加强员工对环保工作
的认识和理解。
06
石油与天然气开采与 储运经济效益分析
投资成本分析
包括管道建设、储罐建设 、运输等费用。
包括井场建设、钻井、完 井、试油等费用。
包括地质调查、地球物理 勘探、钻探等费用。
勘探成本
开发成本
储运成本
运营成本分析
操作成本
气藏设计培训讲学

气藏设计培训讲学

气藏设计目录第一章气田概况 (4)一、地理环境 (4)二、勘探成果 (4)三、开发前期准备 (5)第二章气藏地质特征 (6)一、区域成藏背景与构造特征 (7)二、地层与沉积特征 (7)三、气层特征 (8)四、流体性质 (10)五、驱动类型及压力系统 (10)第三章储量计算与分类评价 (12)一、容积法计算参数的确定 (12)二、小层储量计算与评价 (16)三、分类储量分布与评价 (16)四、储量综合评价 (18)第四章气井产能测试评价及合理产能预测 (21)一、单井产能测试成果及特点 (21)二、试井分析成果 (24)第五章气藏工程论证 (27)一、开发层系划分 (27)二、开发方式 (28)三、开发井网 (28)第六章初步开发方案设计 (35)一、开发原则及技术政策 (36)二、开发井位优选 (37)第七章气田开发动态指标预测 (40)一、开发阶段划分 (40)二、预测方法 (40)三、预测结果 (41)1、基础方案（方案一） (42)2、分步实施方案（方案二） (42)3、后备方案（方案五） (43)第八章经济评价 (44)一、投资估算 (44)1、固定资产投资估算 (44)2、建设期利息估算 (45)3、流动资金估算 (45)二、经济评价 (45)1、投资分年使用计划及资金筹措 (46)2、采气成本估算 (46)3、销售收入及税金估算 (47)4、借款偿还 (48)5、财务评价及结果 (48)6、敏感性分析 (49)7、评价结论 (49)参考文献 (50)结束语 (52)第一章 气田概况一、地理环境中部气田位于陕甘宁盆地中央古隆起的东北侧，探明面积区位于陕西省和内蒙古自治区交界区，跨陕西省靖边县、横山县、榆林市、安塞县、志丹县和内蒙古的乌审旗、鄂托克旗等县旗。

气田南部为黄土高原，北部为毛乌素沙漠南缘。

地面海拔1120～1820m 。

气田内有4条季节性河流，流量很小，含沙量大。

气田多处地区属内陆性半干旱气候。

地下储气库技术--PPT课件

地下储气库技术--PPT课件

22
美国地下储气库的投资比例
年份
1972 1978 1982
枯竭油气田
含水层型
设备
垫层气
设备
垫层气
52
48
48
52
49
51
45
55
27
73
24
76
23
5·2 储气库的单位费用
工作气容量，106Sm3
单位投资 美元/ Sm3工作气容量
单位运行费用 美元/ Sm3工作气
枯竭油气田型 300～5000
15
3·7 含水层型储气库的建设程 序
• 进行泵抽水试验(pump test)，据此评价含水层 储气区的原始渗透性，并判断水是否能穿过盖层。 • 分阶段试注天然气，测试注气过程中地下水的 运移规律、气体漏失及压力变化等情况，在此基 础上找出储气库的合理注气参数及运行条件。 • 制定储气库的运行方案，进入正式运行阶段。
0.035～0.212 0.0106～0.0177
含水层型 200～3000 0.247～0.424 0.0106～0.0177
盐穴型 50～500 0.353～0.671 0.0106～0.0883
24
六、地下储气库新技术
孔隙型地下储气库 • 水平井技术 • 储气层模拟技术 • 储气层水力压裂技术 • 垫层气替换技术 盐穴型地下储气库 • 盐穴溶解过程计算机模拟与预测
• 勘察、选址难度大、工作量大、时间长，从开始 勘探到完成首次注气可能需要长达15年时间。 • 钻井工程量较大，且观测井所占比例比枯竭油气 田型储气库大。 • 需要分阶段进行较长时间的试注、试采，以观察 和检测水运移情况以及漏气对环境的影响程度。 • 需配套建设注/采气、天然气净化、供水、供电、 通信、道路等设施。
储气库知识培训气藏和井ppt课件

储气库知识培训气藏和井ppt课件

生：为生成油气的条件，生油岩一般为泥岩、页岩、泥灰岩。 运：指生成的油气由生油岩向储集油气的岩石运移的条件和过程，一般沿
断层面运移、水动力运移等。 储：为储集油气的空间，一般为砂岩的孔隙、碳酸盐的孔、洞及裂缝等。 圈：必须具备一定的水动力圈闭条件，保证油气的有效聚集。 盖：为储层的盖层，对聚集的油气给予有效的保护，防止油气的扩散。
（7）库容量：指在工作压力上限时，地下储气库储层内所储存的天 然气在地面标准条件下的体积。
（8）基础垫底气：指储气库在废弃压力条件下，储存在储层孔隙空 间内的天然气体积。
（9）附加垫气量：指储气库在工作压力下限时的库容量与基础垫气 量的差值。
（10）工作气量：储气库的库容量与附加垫气量和基础垫气量的差， 即储气库的调峰气量。
储气库气藏开发动态分析是认识和开发气藏的基础工作。分析气藏 的注采动态特征、掌握气藏注采的动态规律是编制气藏运行方案的 重要依据。气藏动态是指气藏特征参数随注采时间的变化而变化的 过程，如气藏压力、产能、注采气量、流体性质、地下流体分布状 况等，都在随时间的变化而变化，这些变化特点及规律的总和称为 气藏开发动态。通过对生产资料和动态监测所取得的资料，分析储 气库压力的变化、产能变化、流体变化、井间关系、地层水的侵入、 库容变化等，称为动态分析。 储气库的三种生产方式：注气、采气和停产恢复
（5）废弃压力：气藏采出可采储量后，储层内流体的剩余压力，即为气藏 的废气压力。大张坨凝析气藏的废气压力标定为10MPa。
（6）工作压力：指储气库既能够满足一定的天然气稳定生产和外输压力需 要，同时又能使储气库达到调峰需要的总气量，储气库应保持的最低压 力和最高压力。
13
• 2、储气库气藏主要概念
现漏气
易发生漏气现 象,容量小

天然气储运知识培训 107页PPT文档


2019年9月4日
25
拱板除雾器 是由一系列同心波纹圆筒组成，这样就增大
了液滴在圆筒表面的聚结面积。
2019年9月4日
26
除雾器的作用是把沉降分离不能除去 的微小液滴去掉，因此，不能处理携带有 大量液滴的气体，更不能代替重力沉降分 离段的作用。
2019年9月4日
27
2.7 其它形式的分离器 2.7.1 旋风分离器
或三种流体等。
2019年9月4日
5
1.2 四个操作要求（功能）： • 油和气或气和液的基本“相”的分离； • 脱除气相中所夹带的液沫（雾状）； • 脱除液相中所包含的气泡； • 从分离器内分别引走已经分离出来的气相和液
相，不允许它们彼此有重新夹带掺混的机会。
2019年9月4日
6
四个部分（段）：
• 基本相分离段——流体从管线进入分离器，首先通过基
2019年9月4日
34
1．壳体
离心式压缩机的壳体结构主要有水平剖分型和垂直剖分型两种。 水平剖分型的壳体分为上、下两半（图1-4），出口压力一般低于 7.85MPa，是用途最广泛的一种结构型式。
垂直剖分型也称筒型（图1-5），壳体是圆柱形的整体，两端 采用封头。这种结构最适用于压缩高压力和低分子量、易泄漏的气 体，气缸是圆柱形的整体，能承受较高的压力。
流量大 离心压缩机中气体是连续流动，流通截面较大，同时 叶轮转速很高，故流量很大，进气量在5000m3/min以上。
转速高 离心压缩机中转子只作旋转运动，转动惯量小，且与 静止部件不接触。这不仅减少了摩擦，还可大大提高转速。
结构紧凑 机组重量及占地面积都比同一气量的活塞压缩机小 得多。
2019年9月4日
液滴颗粒的沉降速度

储气库知识培训(气藏和井)


• 大港地区建成储气库均由废弃或正在开发中期油气藏改建
二、储气库气藏
• 1、储气库气藏
类型 储存界质 储存方法 优越性 缺点 用途 枯竭油气藏 原始饱和油气 水的孔隙性渗 透地层 原始饱和水的 孔隙性渗透地 层 利用水溶漓形 成的洞穴 采矿后形成的 洞穴 由注入气把原 始液体加压并 驱离 由注入气把原 始液体加压并 驱离 气体压缩挤出 卤水 充水后用气体 压缩挤出水来 储气量大,可利 用油气田原有 设施 储气量大 地面处理要求 高,垫气量大, 部分垫气无法 回收 有勘探风险,垫 气不能完全收 回 卤水排放处理 困难,有可能出 现漏气 易发生漏气现 象,容量小 季节调峰与战 略储备
二、储气库气在地质条件下，天然气储存在岩石的微小孔隙内，对气藏而言 ，岩石的孔隙内除储存有天然气外，还储存有水。 • ——孔隙度：岩石的孔隙体积与岩石体积的百分比，即是岩石的孔 隙度。它反映岩石储集流体的能力。 • ——含（油）气饱和度：岩石孔隙中天然气所占孔隙体积的百分比 ，它代表孔隙内充满油气的程度。 • ——绝对渗透率：绝对渗透率反映的是流体通过岩石多孔介质的能 力，单位压差条件下通过的流体体积越多，渗透率越高，岩石绝对 渗透率的大小是岩石的特性决定的，与流体性质无关。
投建时间
2000建成 2002年建成
一期2003年建成
二期2004年建成
板中南储气库
板808储气库 板828储气库
废弃凝析气藏
带油环水淹气藏 带油环水淹气藏
背斜
半背斜构造 断鼻构造
2005年建成
2006年建成 2006年建成
二、储气库气藏
• 1、储气库气藏
（3）油气藏形成的一般条件 一般油气藏形成所具备的条件归纳起来为:生、储、盖、圈、运。 生和运为生成油气和油气运移条件， 储、圈、盖攽为油气的保存条件， 上述条件缺少一个就形成不了油气藏。 生：为生成油气的条件，生油岩一般为泥岩、页岩、泥灰岩。 运：指生成的油气由生油岩向储集油气的岩石运移的条件和过程，一般沿 断层面运移、水动力运移等。 储：为储集油气的空间，一般为砂岩的孔隙、碳酸盐的孔、洞及裂缝等。 圈：必须具备一定的水动力圈闭条件，保证油气的有效聚集。 盖：为储层的盖层，对聚集的油气给予有效的保护，防止油气的扩散。

天然气地下储气库技术

24
2019/9/10
第一章 天然气地下储气库技术概述
1.7 发展趋势
3）建设生产效率高、可靠性好的气井 建设高气密性气井的施工工艺是提高地下储气
库生产能力的重要条件。目前围绕这一间题的研 究课题有：采用由膨胀水泥制作的不缩水套管柱 和生产套管；采用气密性好的管予和合理的气井 结构；研究既能钻开储层又能避免井底地带泥浆 污染的新的钻井工艺；改进井底施工工艺，采用 不含粘土溶液扩大井底附近地带；研究向储气库 下部地层夹层注气的技术工艺，防止气体渗漏到 圈闭层外，增大工作气体积等。
10
2019/9/10
第一章 天然气地下储气库技术概述
1.4 天然气地下储气库建设现状
自1915年加拿大利用枯竭气藏建成世界上第 一个地下储气库以来，地下储气库已经经历了近 90年的发展历程。目前全世界地下储气库的总容 量已经超过5.0×1011m3。美国、欧洲及前苏联 等国家建设了大量的地下储气库。单美国从上世 纪90年代到现在就新建了近50坐地下储气库， 使得其储气库库容总量达到了2.5×1011m3的规 模。地下储气库储存的天然气满足了美国全年天 然气总需求量的1/3。
16
2019/9/10
第一章 天然气地下储气库技术概述
1.5 天然气地下储气库技术研究现状
大庆喇嘛甸油田地下储气库从1975投产到90年只 采不注，因此没有进行优化及数值模拟方面的研究 。 “八五”期间，华北油田对北京地区建设天然气 地下储气库的可行性进行了研究，“九五”期间又 承担了总公司重点科技工程项目“天然气地下储气 库注采技术研究”。研究成果对储气库工程的建设 具有一定的指导意义。大张坨地下储气库为了保证 凝析液的采收率、估计油环和边水以及凝析液对储 气库的影响，采用了凝析气藏数值模拟模型进行了 模拟。

天然气储运知识讲座


一 、天然气储运相关知识
三、LNG的危险性及危害
危害： (1)低温冻伤 低温表面包括LNG液体表面、LNG低温管线及设备等，如果与这些低 温表面接触的皮肤区域没有得到充分的保护，就会导致低温冻伤。冻伤 的程度取决于接触时间的长短、接触面积的大小以及皮肤与冷源之间的 热传导。 (2)低温麻醉 没有充分保护措施，人在低于10℃下的条件较长时间，就会有低温麻 醉的危险产生，随着体温的下降，生理动能和智力活动都会下降，心脏 功能衰竭，体温进一步下降将导致死亡。 (3)设备损坏
一 、天然气储运相关知识
ห้องสมุดไป่ตู้
四、LNG安全储运
通过上面对LNG 性质以及储运中的危险问题分析，可以在
以下方面采取相应的安全措施： 1、加强LNG 或CNG装置的维护和保养 LNG 或CNG装置本身的可靠性是保证LNG 或CNG设施安 全运行的重要前提，因此遵循标准和规范进行定期的维护和 保养是十分必要的。
一 、天然气储运相关知识
二、LNG的安全性
4、燃烧范围：5%~15%，即体积分数低于5%和高于15%都不 会燃烧。
5、自然温度：可燃气体与空气混合物，在没有火源的情况下， 达到某一温度后，能够自动点燃着火的最低温度成为自然温度。 甲烷性质比较稳定，在大气压力条件下，纯甲烷的平均自然温度 为650℃。以甲烷为主要成分的天然气自然温度较高，LNG的自 然温度随着组分的变化而变化。 6、燃烧速度：是火焰在空气与燃气的混合物中的传递速度。天 然气的燃烧速度较低，其最高燃烧速度只有0.3 m/s。
天然气储运安全讲座
朝阳市道路运输职业培训学校 赵国强
● 前言
为了加强我公司对LNG/CNG储运过程中事故的 有效控制，明确各部门职责，提高生产安全事故应 急救援反应速度和协调水平，增强事故发生时的应 急能力，特进行本次培训。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

废弃凝析气藏 带油环水淹气藏 带油环水淹气藏
构造类型 断鼻背斜 简单背斜
半背斜构造
背斜 半背斜构造
断鼻构造
投建时间 2000建成 2002年建成 一期2003年建成 二期2004年建成 2005年建成 2006年建成 2006年建成
二、储气库气藏
• 1、储气库气藏
（3）油气藏形成的一般条件 一般油气藏形成所具备的条件归纳起来为:生、储、盖、圈、运。
生和运为生成油气和油气运移条件， 储、圈、盖攽为油气的保存条件， 上述条件缺少一个就形成不了油气藏。 生：为生成油气的条件，生油岩一般为泥岩、页岩、泥灰岩。 运：指生成的油气由生油岩向储集油气的岩石运移的条件和过程，一般沿
断层面运移、水动力运移等。 储：为储集油气的空间，一般为砂岩的孔隙、碳酸盐的孔、洞及裂缝等。 圈：必须具备一定的水动力圈闭条件，保证油气的有效聚集。 盖：为储层的盖层，对聚集的油气给予有效的保护，防止油气的扩散。
上述的孔隙度、饱和度和渗透率越大，反映储层的条件越好， 有利于流体的储集、注气和开采。
二、储气库气藏
• 2、储气库气藏主要概念
（1）原始地层压力：在气藏未开采的情况下，气藏储层内流体的压力，即 为气藏的原始地层压力，该数值一般在最初的探井下压力计测得。
（2）地层温度：气层中部深度处实测的温度，即为气藏的地层温度。在气 藏开发的条件下，一般视地层温度为恒定值，但做为储气库由于长期的 流体注入和采出，气藏温度可能发生变化（降低）。
储气库地质注采基础
大港储气库分公司 2010年版
目录
一、储气库概况 二、储气库地质基础 三、储气库井的管理 四、注采地面设备 五、储气库井身介绍 六、结束语
一、储气库概况
• 从1999年在大港地区建设我国第一座地下储气库（大张坨 储气库）开始，到2006年已陆续建成了板876、板中北、板中 南、板808、板828地下储气库，形成了大港储气库群。
察井3口。
一、储气库概况
大港地下储气库主要参数
项 目 大张坨 板876 板中北 板中南 板808 板828
设计库容 （亿方） 设计工作气量 （亿方）
设计附加垫气 量（亿方）
运行压力区间 （MPa）
设计日注能力 （万方） 日处理能力 （万方）
17.81 6.0
13-30.5 320 1000
4.65 1.89 0.95 13-26.5 100 300
板820气藏
板808气藏
板中北气藏 大张坨气藏
板中南气藏
板876气藏
二、储气库气藏
• 1、储气库气藏
• （1）储气库类型 • 废弃油气藏：包括废弃的干气藏、凝析气藏、带气顶的油藏或带油环的
气顶、纯油藏。 • 含水层储气库：注入高压天然气驱替岩层中的水，形成储气库。 • 盐穴储气库：用淡水溶解盐层，形成封闭盐溶洞穴用于储存天然气。 • 废矿的洞穴：一般需加内衬，防止天然气的泄漏。
二、储气库气藏
• 1、储气库气藏
• （4）储层条件 • 在地质条件下，天然气储存在岩石的微小孔隙内，对气藏而言
，岩石的孔隙内除储存有天然气外，还储存有水。 • ——孔隙度：岩石的孔隙体积与岩石体积的百分比，即是岩石的孔
隙度。它反映岩石储集流体的能力。 • ——含（油）气饱和度：岩石孔隙中天然气所占孔隙体积的百分比
垫气
工作气量比例 高,可完全回收
垫气
卤水排放处理 困难,有可能出
现漏气
易发生漏气现 象,容量小
日、周、季节 调峰
日、周、季节 调峰
二、储气库气藏
• 1、储气库气藏
气库名称 大张坨储气库 板876储气库
气藏类型 凝析气藏 废弃凝析气藏
板中北储气库 废弃凝析气藏
板中南储气库 板808储气库 板828储气库
。 • 废矿：密封性不可靠，工作压力低，工作气量有限，成本高。优点如
盐矿储气库。
• 大港地区建成储气库均由废弃或正在开发中期油气藏改建
二、储气库气藏
• 1、储气库气藏
类型
储存界质
储存方法
优越性
缺点
用途
枯竭油气藏 含水层
原始饱和油气 水的孔隙性渗
透地层
原始饱和水的 孔隙性渗透地
层
由注入气把原 始液体加压并
驱离
由注入气把原 始液体加压并
驱离
储气量大,可利 用油气田原有
设施
储气量大
地面处理要求 高,垫气量大, 部分垫气无法
回收
有勘探风险,垫 气不能完全收
回
季节调峰与战 略储备
季节调峰与战 略储备
盐穴 废弃矿坑
利用水溶漓形 成的洞穴
采矿后形成的 洞穴
气体压缩挤出 卤水
充水后用气体 压缩挤出水来
工作气量比例 高,可完全回收
，它代表孔隙内充满油气的程度。 • ——绝对渗透率：绝对渗透率反映的是流体通过岩石多孔介质的能
力，单位压差条件下通过的流体体积越多，渗透率越高，岩石绝对 渗透率的大小是岩石的特性决定的，与流体性质无关。
二、储气库气藏
• 1、储气库气藏
——相渗透率：当储层中有多相流体存在的情况下，岩石通过某一 相流体的能力叫相渗透率。同一种岩石，相渗透率为饱和度的函数， 饱和度越高，相渗透率越大。 ——相对渗透率：相渗透率与绝对渗透率的比，即为相对渗透率。 相对渗透率为流体饱和度的函数，随饱和度的增大而增大，相渗透 率的范围为0－1。
•
大港六座地下储气库设计库容量69.58×108m3Байду номын сангаас设计最大
工作气量30.3×108m3，设计附加垫底气量7.97×108m3。主要
生产装置共有7套露点处理装置，最大日处理能力3400×104m3
。往复式注气压缩机17台，最大日注气能力1305×104m3。
•
截止2010年7月，累计建成注采井63口，单采井5口，观
24.48 10.97 4.2 13-30.5 300 900
9.71 4.7 0.46 13-30.5 225 600
8.24 4.69
4.17 2.57
1.78 0.58
13-30.5 15-37
15-37
360
600
合计 69.58 30.3 7.97
/ 1305 3400
一、储气库概况 板828气藏
二、储气库气藏
• 1、储气库气藏
• （2）不同类型储气库的特点 • 废弃油气藏：储气库的地质认识程度高，具有天然的密封性，储气量
及调峰量大，可用于季节性调峰和战略储备。 • 水层储气库：地质认识程度低，建设周期长，建设成本和管理费用相
对较高。优点如上。 • 盐矿储气库：密封性好，日提取量大，垫气量少，可用于日、周调峰
