电缆穿管配件规格

穿线管的选用标准
穿线管是一种常用的电线电缆配件，用于保护电线电缆，使其更加美观整洁。

在选择穿线管时，需要根据实际情况进行选择，以确保其能够满足使用要求。

下面是穿线管的选用标准。

1.材料选择
穿线管的材质通常有金属、塑料、橡胶等。

不同的材质具有不同的特点，在选择时需要根据实际情况进行选择。

例如，金属材料的穿线管具有较高的耐压性和耐磨性，适用于较为恶劣的环境；而塑料材料的穿线管则具有较好的防腐性和绝缘性能，适用于一般环境。

2.尺寸选择
穿线管的尺寸需要根据电线电缆的规格进行选择。

如果穿线管的内径过小，则会导致电线电缆无法穿过；如果内径过大，则会导致电线电缆在穿线管内晃动，影响美观和使用效果。

因此，在选择时需要根据电线电缆的规格进行选择。

3.耐腐蚀性能
在一些特殊环境中，穿线管需要具有较好的耐腐蚀性能。

例如，在化工厂、海洋工程等环境中，穿线管需要具有较好的耐腐蚀性能，以保证其使用寿命。

4.防火性能
在一些特殊场合中，穿线管需要具有较好的防火性能，以保证其在火灾发生时不会对人员和设备造成危害。

因此，在选择时需要注意其防火性能。

5.安装方式
穿线管的安装方式通常有固定式和活动式两种。

固定式穿线管适用于需要固定电线电缆位置的场合，而活动式穿线管适用于需要频繁更换电线电缆的场合。

因此，在选择时需要根据实际情况进行选择。

综上所述，选择穿线管需要考虑材料、尺寸、耐腐蚀性能、防火性能和安装方式等因素。

只有根据实际情况进行选择，才能确保其能够满足使用要求，并且具有较好的使用效果。

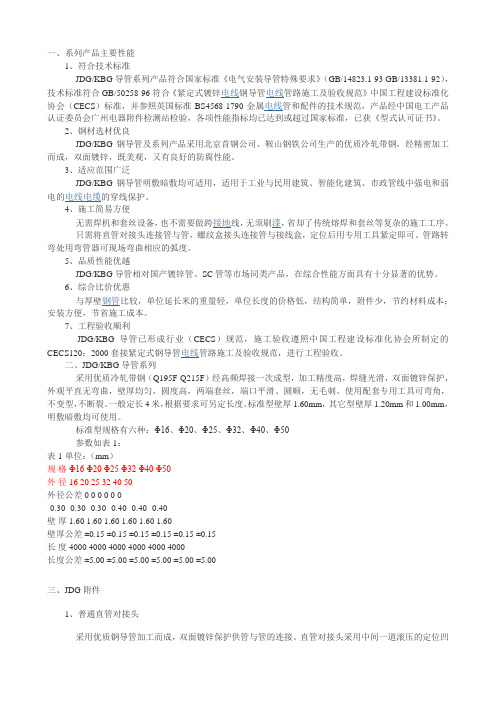

一、系列产品主要性能1、符合技术标准JDG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93 GB/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。

2、钢材选材优良JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

3、适应范围广泛JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。

4、施工简易方便无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。

只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

5、品质性能优越JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。

6、综合比价优惠与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。

7、工程验收顺利JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范，进行工程验收。

二、JDG/KBG 导管系列采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。

使用配套专用工具可弯角，不变型，不断裂。

一般定长4米，根据要求可另定长度。

电缆穿管对应表集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-开关、电缆（Y J V ）、穿管外径对应表电表箱尺寸开关、导线、穿管外径对应表1、明敷于潮湿场所或埋地敷设的金属导管，应采用管壁厚不小于2.0mm 的钢导管。

2、明敷或暗敷于干燥场所的金属导管，宜采用管壁厚度不小于1.5mm 的电线管。

3、壁厚参考《住宅小区通信配套设施建设标准》需要系数推荐值注：住宅内用电设备的功率因数按0.9计算。

导线、电缆选择：1、超高层建筑中应采用A级阻燃。

公共建筑物和地下工程中应采用B级阻燃。

2、在人员密集的公共建筑物中应采用无卤低烟阻燃产品。

WDZB-BYJ （YJY）塑壳壳架等级:ABB：160，250，320，400，630，800，1000，1250，1600施耐德：80，100，160，250，400，630，800，1000，1250，1600电流互感器的规格:20，30，40，50，75，100，150，200（250），300，400，500，600（750），800电流互感器的规格:20，30，40，50，75，100，150，200（250），300，400，500，600（750），800功率计算：小店面用电：100~120W/m2商场空调功率：50W/m2中央空调：40W/m2常见民用建筑的照度标准（lx）管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

电表箱尺寸2、 明敷或暗敷于干燥场所得金属导管,宜采用管壁厚度不小于1。

5m ｍ得电线管。

3、 壁厚参考《住宅小区通信配套设施建设标准》注:住宅内用电设备得功率因数按０、9计算。

2、在人员密集得公共建筑物中应采用无卤低烟阻燃产品。

WＤＺＢ-BYＪ(YJY) 塑壳壳架等级:AＢB:160, 2５0,32０,40０,630,800,1000,１250,1６０0施耐德:８0,10０,1６0, 250, ４00,63０,800,1000,1250,160０电流互感器得规格:2０,3０,40,５0,7５,１00,150,200(２5０),300,400,５００,６00(75０),80０电流互感器得规格:20,3０,40,50,75,100,150,20０(2５0),300,400,５00,600(7５0),8０0功率计算:小店面用电:100~120Ｗ/m2商场空调功率:50W/m2中央空调:4０W/m2常见民用建筑得照度标准(lｘ)管路敷设标注方法tｃ:电线管薄钢管pc:硬质塑料管ct:电缆桥架cp:金属软管SR:钢线槽RＣ:水煤气管导线敷设部位:CT:电缆桥架敷设SＲ:沿钢索敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CＣ:沿现浇板内暗敷设ＣＥ:沿天棚面或顶棚面敷设AC:吊顶内敷设ＡCE:在能进入得吊顶在敷设BＣ:暗敷设在梁内CLC:暗敷设在柱子内ｗc:暗敷设在墙内WＥ:沿墙明敷设FC:预埋在地面内cｃ:暗敷设在顶板内SＲ: 沿钢线槽敷设BE: 沿屋架或跨屋架敷设CＬE:沿柱或跨柱敷设WE: 沿墙面敷设ＣE: 沿天棚面或顶棚面敷设ACＥ:在能进入人得吊顶内敷设ＢＣ: 暗敷设在梁内CLC:暗敷设在柱内ＷC:暗敷设在墙内CC:暗敷设在顶棚内AＣC:暗敷设在不能进入得顶棚内FC: 暗敷设在地面内ＳCE:吊顶内敷设,要穿金属管一,导线穿管表示MT—电线管ＰC-ＰＶC塑料硬管FPＣ—阻燃塑料硬管CT-桥架MＲ—金属线槽Ｍ—钢索CＰ－金属软管ＰR—塑料线槽RC－镀锌钢管二,导线敷设方式得表示DB—直埋TC-电缆沟BC－暗敷在梁内CLC－暗敷在柱内WC—暗敷在墙内CE—沿天棚顶敷设CC－暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下ＳＲ-沿钢索BE－沿屋架,梁ＷＥ－沿墙明敷三,灯具安装方式得表示CＳ－链吊DＳ－管吊Ｗ-墙壁安装C－吸顶R—嵌入S—支架CＬ-柱上穿焊接钢管敷设:SC穿电线管敷设:MＴ穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:ＦPＣ电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PＲ用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位得标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:ＷS暗敷设在墙内:WC沿天棚或顶板面敷设:CＥ暗敷设在屋面或顶板内:CC吊顶内敷设:SＣE地板或地面下敷设:FC。

开关、电缆YJV （YJV22）、穿管外径对应表 电表箱尺寸 开关电流 电缆截面 穿管 电缆外径 20 5x4 SC32(40) 13.5 25，32 5x6 SC32(40) 16.1 40 5x10 SC40(50) 19.4 50 5x16 SC50(50) 22.4 63 4x25+1x16 SC50(70) 26.2 80 4x35+1x16 SC70(70) 28.8 100,125 4x50+1x25 SC70(100) 33.4 160 4x70+1x35 SC100(100) 38.8 180,200 4x95+1x50 SC100(100) 44.1 225 4x120+1x70 SC100(125) 49.5 250 4x150+1x70 SC125(125) 54.1 300，320 4x185+1x95 SC125(150) 60.5 350 4x240+1x120 SC150(150) 68.2 400 4x240+1x120 SC150(150) 68.2 500 2(4x150+1x70) 2SC125（125） 630 2(4x240+1x120) 2SC150(150) 电缆外径参考《建筑电气常用数据》《住宅小区通信配套设施建设标准》开关、导线、穿管外径对应表 开关电流 导线截面 SC 管 PC/JDG 导线截面 SC 管 PC/JDG 16 3x2.5 SC15 PC20 5x2.5 SC20 PC25 20 3x4 SC20 PC25 5x4 SC20 PC25 25 3x6 SC20 PC25 5x6 SC25 PC32 32,40 3x10 SC25 PC32 5x10 SC32 PC40 50 3x16 SC32 PC40 5x16 SC40 63 3x25 SC40 需要系数推荐值 一相户数 3 6 10 14 18 22 25 101 200以上 三相户数 9 18 30 42 54 66 75 301 600以上 需要系数 1 0.73 0.58 0.47 0.44 0.42 0.4 0.35 0.30 注：住宅内用电设备的功率因数按0.9计算。

电缆过路穿管的要求电缆过路穿管是指将电缆通过地面或墙壁上的管道进行布线的一种方法。

它能够保护电缆免受外界环境的损害，同时也方便了电缆的安装和维护。

在进行电缆过路穿管时，需要考虑以下几个要求：1. 穿管位置选择：根据实际情况选择合适的穿管位置，通常应优先选择距离电缆终端较近的位置，以减少电缆长度和信号衰减。

2. 管道材质选择：穿管所使用的管道材质应具有良好的耐腐蚀性和耐压性能，常见的材质有铁皮管、PVC管、钢管等。

根据不同的使用环境和要求，选择合适的材质。

3. 管道直径选择：根据电缆的规格和数量选择合适的管道直径，确保电缆能够顺利通过。

一般情况下，管道内直径应大于电缆外径的1.5倍。

4. 穿管施工方式：穿管可以采用手工穿管和机械穿管两种方式。

手工穿管适用于较小规模的穿管工程，而机械穿管适用于较大规模和复杂的穿管工程。

5. 管道布线规划：在进行电缆穿管前，应先进行管道布线规划，确定电缆的走向和穿管点，并标明在墙壁上的位置。

这样可以避免在施工过程中出现迷路或者重复穿管的情况。

6. 穿管施工注意事项：在进行电缆穿管时，应注意以下几点：- 管道应垂直或近似垂直于地面或墙壁，避免出现过大的弯曲。

- 管道的连接应牢固可靠，避免出现漏水或者松动的情况。

- 在穿过墙壁时，应使用防水胶或密封材料进行密封，以防止水和灰尘进入管道内部。

7. 管道标识：在穿管完成后，应对管道进行标识，标明电缆的类型、规格和穿管日期等信息。

这样可以方便后续的维护和管理工作。

8. 穿管验收：在穿管施工完成后，应进行穿管验收，检查穿管质量是否符合要求。

如发现问题应及时整改。

通过遵循以上要求，可以有效保证电缆过路穿管的质量和安全性。

同时，合理的穿管方式也能够提高电缆的使用寿命和可靠性，减少维护和修复的成本。

因此，在进行电缆布线时，我们应该充分考虑电缆过路穿管的要求，选择合适的穿管方式和材料，确保电缆的正常运行。

配电系统图符号母含义、常见电线电缆的规格型号、电气安装配管符号表示方法配电系统图怎么看，符号，字母含义等从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管：KBG20、焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CEC：是沿楼板暗敷设CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内FC：暗敷设在地面内ACC：暗敷设在不能进入的吊顶内WS：沿墙面明敷设SCE：吊顶内敷设,要穿金属管三、导线穿管表示：SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管30CCS50为50mm2的镀铜钢绞线四、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷五、灯具安装方式的表示：CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线???? ?B-绝缘线?????JK-绝缘架空电缆K-控制电缆?? ? N-农用电缆R-软线U-矿用电缆Y-移动电缆 C-船用电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B 级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
