《计算机组装与维护(第二版)》 第5章

  • 格式：ppt
  • 大小：1.32 MB
  • 文档页数：113

下载文档原格式

  / 113

合集下载

电脑组装与维护教程电子课件第5章

电脑组装与维护教程电子课件第5章

电脑基础·实例·上机系列丛
清华大学出版社
电 脑 组 装 与维护教程
3. 硬盘的主轴电机
➢主轴电机是带动硬盘盘片高速旋转的动力机 构，当盘片高速运转时会在磁头和盘片间产 生一种气压，并使磁头飘浮在盘片上方。为 了提升硬盘数据的读取速度,硬盘的主轴电机 转速也在不断地提升，传统的普通滚珠轴承 马达已经不能满足高转速的要求，高转速带 来的磨损加剧、温度升高和噪声增大等一系 列负面问题，迫切要求对这一技术进行改进。
电脑基础·实例·上机系列丛
清华大学出版社
电 脑 组 装 与维护教程
5.1.1 硬盘的工作原理
➢ 那么硬盘是如何进行读取和写入数据的呢？当 系统从硬盘上读取数据时，磁头经过系统指定 的盘片区域，盘片表面的磁场磁头内部的感应 线圈产生感应电流或者使其线圈阻抗产生变化， 再将这种电流或变化通过专门的电路进行转换 和翻译成机器能识别的二进制数；当系统向硬 盘写入数据时，电脑先将数据转化成电流，磁 头中将通过较强的电流，强电流将产生磁场， 并使盘片表面磁性物质状态发生改变，当电流 磁场消失后该状态仍能保持。
电 脑 组 装 与维护教程
第5章 电脑的数据仓库——硬盘
➢本章导读 ➢学习目标 ➢本章要点 ➢习 题
电脑基础·实例·上机系列丛
清华大学出版社
电 脑 组 装 与维护教程
本章导读
➢光盘的工作原理 ➢ 认识硬盘的结构 ➢了解硬盘的技术发展 ➢掌握硬盘的性能指标和工作模式 ➢掌握硬盘的选购 ➢课时安排： 3学时
电脑基础·实例·上机系列丛
清华大学出版社
电 脑 组 装 与维护教程
1.磁头技术
➢第一代硬盘的磁头是采用铁磁性物质，其感 应灵敏度和精密度都不甚理想，因此其盘片 的单碟容量均非常低。一块硬盘内封装的盘 片数量是有限的，一般盘片数在3~5片，如 果硬盘单碟容量小，其总容量就受到很大的 限制。由于早期的磁头体积较大，硬盘体积 也相应的比较庞大，这为用户的使用带来了 诸多不便。

计算机组装与维护教学指南

计算机组装与维护教学指南

计算机组装与维护（第2版）课程性质：必修课学制：二年或三年一、课程性质和任务本课程是中等职业技术学校计算机专业学生的一门主干专业基础课程。

其主要任务是使学生了解计算机各部件的分类、性能、选购方法，理解各主要部件基本工作原理、硬件结构、相互联系和作用，并能掌握微型计算机的组装与简单的维修方法。

基本上达到计算机中级维修工的国家职业标准。

机中级维修工的国家职业标准。

二、课程教学目标本课程的教学目标是使学生了解微型计算机各部件的主要原理、分类、性能、使用、选购方法，掌握微型计算机组装与维修的基本技能，了解常用外设的安装、使用及日常维护维修方法。

护维修方法。

(一) 知识教学目标1. 掌握计算机硬件和软件的基本概念；掌握计算机硬件和软件的基本概念；2. 初步掌握计算机硬件的组成结构、工作原理及相互关系；初步掌握计算机硬件的组成结构、工作原理及相互关系；3. 了解计算机各部件的类型、性能和组成；了解计算机各部件的类型、性能和组成；4. 掌握计算机各部件的选购、安装方法；掌握计算机各部件的选购、安装方法；5. 了解微型计算机系统的设置、调试、优化及升级方法；了解微型计算机系统的设置、调试、优化及升级方法；6. 了解微机系统常见故障形成的原因及处理方法。

了解微机系统常见故障形成的原因及处理方法。

(二) 能力培养目标1. 能正确理解有关计算机的基本概念；能正确理解有关计算机的基本概念；2. 能根据用户需求合理选择计算机系统配件；能根据用户需求合理选择计算机系统配件；3. 能熟练组装一台微型计算机并进行必要的测试；能熟练组装一台微型计算机并进行必要的测试；4. 能熟练安装计算机操作系统和常用应用软件；能熟练安装计算机操作系统和常用应用软件；5. 初步学会诊断计算机系统常见故障，并能进行板级维修。

初步学会诊断计算机系统常见故障，并能进行板级维修。

(三) 思想教育目标 1. 具有吃苦耐劳的工作精神和热爱本专业的工作；具有吃苦耐劳的工作精神和热爱本专业的工作； 2. 具备良好的服务意识和市场观念；具备良好的服务意识和市场观念；3. 具备精益求精的工作态度和敬业精神。

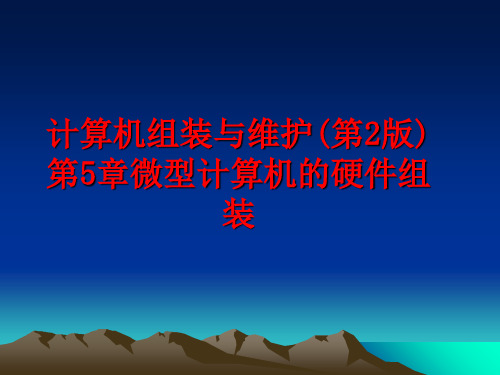

最新计算机组装与维护(第2版)第5章微型计算机的硬件组装

最新计算机组装与维护(第2版)第5章微型计算机的硬件组装
l ATX电源的安装。ATX电源有三种电压输出接口，即主 板电源插头为20针防插错插头、光驱和硬盘电源插头( 为“D”形插头)及3.5in软驱电源插头。
l 将ATX电源中主板电源接头插入主板上的20芯双列电源 插座中，注意插入的正确方向(以插头上的卡子方向为 依据)。
l 将四芯“D”形电源插头分别连接到硬盘和光驱的电源插 座中，连接时保证插头和插座的缺角相吻合。
l 在安装软驱与硬盘时，由于在机箱的另一侧安装螺钉不 方便，需要将3寸固定架卸下来，去除固定架的螺钉并 把它拉出；然后再固定软驱的另一侧。
结束语
谢谢大家聆听！！！
25
l 在光驱的每一侧用两个 螺钉初步固定，先不 要拧紧，这样可以对 光驱的位置进行细致 的调整，然后再把螺 钉拧紧，如图所示。
B.硬盘的安装
l 将硬盘安装在3.5in固定架上，即软驱 的下面。
l 注意方向，保证硬盘正面朝上，接口 部分背对面板。
l 在3.5in固定架两端用粗螺纹的螺钉进 行固定。板。下面将主板 轻轻地放入机箱中，并 检查一下金属螺钉柱或 塑料钉是否与主板的定 位孔相对应。确定螺钉 柱位置正确后，再将金 属螺钉套上纸质绝缘垫 圈加以绝缘，用螺钉刀 旋入此金属螺柱内，如 图所示。
（5）电源的安装
l 将电源按正确方向放 到机箱内的电源固定 架上，使机箱尾部的 螺钉孔与电源上的螺 钉孔相对应，装上螺 钉并拧紧即可。
l 其次用螺丝刀拧开机箱尾部的螺钉，打 开机箱两侧的挡板；
l 最后安装机箱后面的大的挡片，将来主 板的键盘口、鼠标口、串并口都要从这 个档片上的孔和外设连接。
（4）安装主板
l 打开机箱的外包装，整 理好机箱内螺钉、挡片 等附件；
l 用螺丝刀拧开机箱尾部 的螺钉，打开机箱两侧 的挡板；

《计算机组装与维护》——第5章 认识和选购内存

《计算机组装与维护》——第5章 认识和选购内存

图5-11 海盗船统治者32GB DDR4 4000 RGB内存，16GB×2双通道套装
5.4 内存的选购参考
选购指南4 内存质量与真伪分析
● 内存造假手段
由于内存加工制造的技术门槛较低，导致内存也成为造假售假的重灾区之一，而名气越 大的产品越容易遭到仿冒。DIY配件市场中比较常见的内存造假方式有以次充好、打磨、翻修 和改标签等，造假的手段可谓五花八门，若不留意就容易上当受骗。
内存最终能使用的工作频率也取决于主板芯片组的支持上限，内存只能工作在芯片组允 许的频率范围之内。
5.4 内存的选购参考
⑶ 工作电压
内存正常工作所需要的电压值叫做工作电压。每一种类型的内存均有其自身的电压规格，并 允许有微小的正负范围波动，一旦超出其电压规格极限值，就容易导致内存损坏。
DDR3内存的标准工作电压约为1.5V或更低数值，而DDR4内存的工作电压则降至1.2V左右。
5.4 内存的选购参考
⑴ 以次充好
在目前的内存造假行业中，以次充好的现象尤为严重。所谓次品，是指将一些存在故障或 已经损坏但仍然可以利用的内存条加以特殊处理，挑选出其中没有受损的颗粒，打磨之后再拼 凑着焊接到PCB电路板上，冒充高质量的内存产品出售。
计算机组装与维护
（第2版）
第5章 认识和选购内存
工作任务分析
本任务主要学习内存的物理结构、常见类型、主流品牌以及选购方法，引导学生学会辨识和 选择合适的内存产品，锻炼学生自主探究学习的能力，激发学生学习计算机硬件知识的兴趣， 同时也拓展学生的知识视野，培养良好的职业意识和职业素养。
课程教学目标
知识学习目标
5.4 内存的选购参考
⑸ 海盗船内存
海盗船（Corsair）在国内又称美商海盗船（USCorsair），属于高档型的内存品牌，以设计、 制造高性能的超频内存闻名。海盗船内存产品做工精良，规格较高，稳定性和超频能力都很优秀， 但是价格也相对贵一些。

计算机组装与维护ppt课件

计算机组装与维护ppt课件

第1章 计算机系统概述
1.3 计算机常用术语
1.3.1 专业术语
3．硬件常用术语 （1）AGP（accelerated graphics port） （2）CMOS（complementary metal oxide semiconductor） （3）断电自动重置（power failure resume） （4）温控芯片 （5）TOP TECH（thermal overheat protection technology） （6）超频
MD(建立目录)、CD(改变目录)等命令，以及对config.sys和Autoexec.bat文件的 了解，并运用Edit(编辑)命令来创建这两个文件。Windows系统的基本操作包 括对“我的计算机”、“资源管理器”及“控制面板”等的操作。 2.必备工具
组装计算机除需要一些电工学方面的知识。当出现了问题时，可以利用 简单的工具或仪表，如万用表判别问题，以便解决问题或替换器件。
第2章 主机
2.2.5 CPU性能测试
2）软件的使用 软件启动后，在弹出的对话
框的“CPU”选项卡中，软件会 自动测试计算机的CPU性能，并 在该选项卡中显示测试结果，用 户根据报告的详细信息（CPU的 性能指标）判定CPU的性能。如 图所示。
第2章 主机
2.3 内存 2.3.1 存储器的分类
第1章 计算机系统概述
1.3 计算机常用术语 1.3.1 专业术语
4.网络术语 （1）因特网（Internet） （2）局域网 （3）防火墙 （4）IP地址 （5）路由 （6）交换
第1章 计算机系统概述
1.3 计算机常用术语
1.3.2 常用单位
1．数据单位 由于电子元件在工作时只有开和关两种状态（分别表示0和1），因此计算机采

《计算机组装与维护》课后习题答案

《计算机组装与维护》课后习题答案

第1章计算机系统‎概述1.计算机的发‎展经历了哪‎几个阶段？答：计算机发展‎主要经历了‎以下几个阶‎段，如下表如示‎。

2.答：CPU、主板、硬盘、内存、显卡、光驱、声卡、软驱、电源、网卡、CPU风扇‎。

3.显示器可分‎为____‎显示器和_‎___显示‎器两种。

答：CRT纯平‎显示器和液‎晶显示器4.在冯·诺依曼模型‎中，计算机由哪‎些主要部分‎组成？答：运算器、控制器、存储器、输入设备和‎输出设备5.内存和硬盘‎都属于存储‎设备，它们的作用‎相同吗？答：作用不相同‎，区别在于：a)硬盘存储信‎息量大，安全系数也‎比较高。

计算机关机‎后，硬盘中的数‎据不会丢失‎，是长期存储‎数据的首选‎设备。

b)光驱是安装‎操作系统、应用程序、驱动程序和‎电脑游戏软‎件等必不可‎少的外部存‎储设备。

其特点是容‎量大，抗干扰性强‎，存储的信息‎不易丢失。

6.计算机应用‎有哪些领域‎？答：科学计算、数据处理、实时控制、计算机辅助‎系统、人工智能的‎应用、通信与信息‎服务。

7.计算机有什‎么特点？答：快速、准确的运算‎能力。

复杂的逻辑‎判断能力。

强大的存储‎能力。

具有自动化‎功能和判断‎能力。

网络功能。

8.计算机有怎‎样的发展趋‎势？答：未来的计算‎机将以超大‎规模集成电‎路为基础，向巨型化、微型化、网络化与智‎能化的方向‎发展。

9.购买兼容机‎时要避免哪‎些误区？答：①避免“一步到位”的思想。

②避免“CPU决定‎一切”的思想。

③避免“最新的就是‎最好”的思想。

第2章 CPU1.简述CPU‎的接口类型‎和主要的性‎能指标。

答：CPU的接‎口类型主要‎有针脚式的‎S o cke‎t类型和插‎卡式的Sl‎o t类型两‎大类，常见的有S‎ocket‎ 775接口‎、S ocke‎t AM2接口‎、S ocke‎t 478接口‎和S ock‎e t S1接口等‎。

Socke‎t 775接口‎采用775‎根针脚，采用此种接‎口的有Pe‎n tium‎Ⅳ、Penti‎u mⅣEE、Celer‎o n D 以及双核‎心的Pen‎t i um D、Penti‎u m EE、Core 2 等CPU；Socke‎t AM2接口‎采用940‎根针脚，采用Soc‎k et AM2接口‎的有低端的‎S e mpr‎o n、中端的At‎h l on 64、高端的At‎h l on 64 X2以及顶‎级的Ath‎l on 64 FX等全系‎列A MD桌‎面C PU。

计算机组装与维护(第二版)-项目5-软件安装


步骤4
在此选择1或者2后，引导程序将自动装载安装系统 所必须的文件。此时出现画面如图14-2所示。
步骤5-当文件装载完成后，将会出现如下“欢迎使用安装 程序”的画面，如图14--3所示，此时直接按Enter键继续。
步骤6---步骤7
步骤6：如果所操作的计算机是裸机，在步骤5之后将会出 现下图14--4所示的提示信息，此时直接按C键继续；否则 将会直接进入步骤7 步骤7：出现如图14--5所示的“Windows 2000 许可协议” 画面时，请按Page Down键阅读协议的内容。用户可以按 F8键继续。
安装前的准备----步骤
（1）运行安装程序 （2）运行安装向导 （3）完成安装 Windows的安装非常简单，输入SETUP 以后，系统会自动运行，这期间用户仅 需根据提示输入一些必需信息，如用户 名、单位、序列号等，其它就按屏幕提 示进行即可。
安装前的准备
Windows 操作系统的安装对硬件有如下 要求。 CPU 内存 硬盘
设置完成后即可进入系统登录界面如图14-22所示。
Windows XP的安装方式
升级安装、双系统共存安装和全新安装， 和Windows 2000 Professional安装过程一 样，整个安装过程几乎是全自动的。
常用应用软件的安装
应用软件的安装也非常简单， 应用软件的安装也非常简单，一般都是运行安装程序 Setup.exe启动安装向导，然后按照提示单击“下一 启动安装向导， 启动安装向导 然后按照提示单击“ 选择安装路径，单击“完成” 步”，选择安装路径，单击“完成”按钮即可完成安 一般步骤如下： 装。一般步骤如下： （1）查看软件说明书、软件光盘封面，或查看 ）查看软件说明书、软件光盘封面， readme.txt、执行 、执行readme.exe、showme.exe等查阅该 、 等查阅该 光盘内容以及该软件安装使用方法； 光盘内容以及该软件安装使用方法； 并运行， （2）寻找 ）寻找setup.exe或install.bat并运行，按有关提示进行； 或 并运行 按有关提示进行； （3）有些软件在安装完成以后需重新启动计算机才能使 ） 有些在安装好后就可直接使用。 用，有些在安装好后就可直接使用。

第5章 硬盘(计算机组装与维护)

一、选择题1.磁盘存储器的主要技术指标有多项，下面不属于硬盘指标的是（）。

A.存储容量B.单碟容量C.转速D.带宽2.硬盘的平均寻道时间通常以毫秒为单位测量，是指（）。

A.磁头从一个柱面移到另一个随机距离远的柱面所需的平均时间B.磁头从当前柱面移到所要读/写柱面的时间C.磁头从0柱面移到所要读/写柱面的时间D.磁头平均移动速度3.下列哪一项不属于外存储器（）。

A.硬盘存储器B.优盘存储器C.光盘存储器D.RAM存储器4.硬盘缓存的功能为（）。

A.提高硬盘容量B.提高传输效率C.加快寻道时间D.减少数据错误率5.目前移动硬盘接口大多采用的是（）。

B接口B.SATAC.IDE6.下列SATA接口的特点中，错误的是（）。

A.串行连接方式B.支持热插拔C.一次只会传送1位数据D.目前广泛用于服务器7.硬盘中信息记录介质被称为（）。

A.磁道B.磁头C.磁头臂D.磁盘8.计算机在向硬盘上读/写数据时寻道是从（）磁道开始。

A.外道0磁道B.内道0磁道C.外道1磁道D.内道1磁道9.磁道可以进一步划分为扇区，每个扇区的最大容量是（）个字节。

A.512B.2C.8D.3210.关于移动硬盘，下列说法正确的是（）。

A.购买移动硬盘时，硬盘和硬盘盒可以分开购买B 3.0接口的数据传输速度比USB 2.0接口的数据传输速度快C.移动硬盘价格较贵，因而不易损坏，不怕摔碰D.IEEE 1394接口的移动硬盘比USB接口的移动硬盘的数据传输速度快11.硬盘工作时以下哪项不会对硬盘造成影响（）。

A.噪声B.磁铁C.震动D.供电不稳12.磁盘上的磁道是（）。

A.记录密度不同的同心圆B.记录密度相同的同心圆C.一条阿基米德螺线D.两条阿基米德螺线13.磁头从当前磁道移动到任意一个磁道所用的平均时间称作（）。

A.平均访问时间B.寻道安顿时间C.道对道访问时间D.全程访问时间14.下列选项与硬盘容量无关的是（）。

A.磁头数B.柱面数C.扇区数D.交错因子15.下列参数哪一项与磁盘的存取速度无关（）。

计算机组装与维护(第2版)教学课件5-3排除典型故障

➢ 确定排查范围 ➢ 把能导致该故障的所有因素都罗列出来，以确定排查范围。 ➢ 观察故障现象，初步判断可能的故障点 ➢ 观察故障发生前后的差异，发生故障时计算机的状态可以迅速帮助用户减小排查范
围或初步定位故障点。 ➢ 复杂故障按序排查 ➢ 对于难以通过现象迅速定位故障点的场合，可在所有排查范围内采用先易后难，先
4 计算机声卡驱动 Windows设备管理器中是否有声音设备被禁用、驱动程序 程序安装正确 未安装、安装不正确的信息
5 计算机音量设置 “音量控制”当前值为最低或静音 正常(未设为禁 音或音量过低)
6 光盘驱动器音频 播放CD时，音箱接在背板Line Out接口时无声，但接在光 线连接正确(播 盘驱动器前面板Line Out接口时有声。 放CD时需要)
2）各相关部件故障时的简易判断方法：
序号 故障部位
简易判断方法
1 计算机与音箱连 音箱信号线未接在主机背板的Line Out接口或音箱左右声
接线连接
道线未正确连接
2 音箱
打开音箱电源，调节音箱上的音量旋钮至音量较大，用手
指反复触碰音箱信号输入端头，音箱随触碰动作产生噪音 表明音箱工作正常。
3 计算机声卡(音 打开机箱检查声卡是否牢固安装至扩展槽或整合声卡时 频处理器)未正 BIOS设置中声卡功能是否被启用 常工作
法访问。
8
浏览器未被设为“脱机模式”
QQ能上网，浏览器不能上网。
9
防火墙禁止访问网络
禁用防火墙后，故障消失
四、项目补充知识
• PING命令的使用 • IPCONFIG命令的使用
3）排查顺序：
• 对于黑屏故障，在实际情况下，可根据前面描述的故障现象找到最可 能有故障的部件进行排查。

《计算机组装与维护》 模块5 数据恢复

测试”这个文档是否存在
Step 2 我们可以在E盘根目录下看到
“文件恢复测试”这个文档
Step 3 将文档的扩展名改为doc，此时
恢复完成
语文出版社
THANK YOU
感谢聆听
Step 4 选择D盘，单击下一步，开始扫扫描删除数据描删除数据 Step 5 找到待恢复的数据“文件恢复测试”，在前面的复选框上
打勾，单击下一步 Step 6 将“恢复目的地选项”设置为E盘，单击下一步
Step 7 数据恢复结束，出现恢复结束界面
查看结果
Step 1 我们到E盘去检查“数据恢复
任务实施
1
2
3
准备工作
恢复数据
查看结果
任务 二 利用Easy Recovery恢复数据
准备工作
Step 1 为了演示的需要，在D盘下
新建一个Word文档，命名为 “数据恢复测试”
Step 2 删除 “数据恢复测试” 文档
并清空回收站
恢复数据
Step 1 打开Easy Recovery中文版 Step 2 在主界面左侧选择“数据恢复”，进入数据恢复界面 Step 3 单击“高级恢复”，进入磁盘分区选择界面
Step 4 单击 “是”按钮， 开始进行备份恢复

任务 二
利用Easy Recovery 恢复数据
任务 二 利用Easy Recovery恢复数据
任务描述
王师傅告诉小张除了利用前面讲到的GHOST做好备份，还可以利用第三方软件对已经破坏 的数据进行恢复。本任务重点是学会利用Easy Recovery软件恢复由于错误操作等原因造 成损坏的数据。这是计算机维修工必须具备的基本技能。
Final Recovery
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5章 微机辅助存储设备
➢5.1 硬盘 ➢5.2 光盘驱动器 ➢5.3 移动存储盘 ➢小结
5.1 硬 盘
5.1.1 硬盘的物理结构 硬盘是一种主要的电脑存储媒介，其内部由一个或者
多个铝制或者玻璃制的碟片组成。这些碟片外覆盖有铁磁 性材料，如图5-1所示。绝大多数硬盘都是固定硬盘，被永 久性地密封固定在硬盘驱动器中。不过，现在可移动硬盘 越来越普及，种类也越来越多。
5.1.2 硬盘的逻辑结构 1. 硬盘参数 人们常说的硬盘参数是CHS(Cylinder/Head/Sector)参数。
那么为什么要使用这些参数？它们的意义是什么? 它们的 取值范围是什么?
很久以前，硬盘的容量还非常小的时候，人们采用与 软盘类似的结构生产硬盘。也就是硬盘盘片的每一条磁道 都具有相同的扇区数。由此产生了所谓的3D参数(Disk Geometry),即磁头数(Heads)、柱面数(Cylinders)、扇区数 (Sectors)，以及相应的寻址方式。
为了与使用3D寻址的老软件(如使用BIOS Int 13H接口 的软件)兼容，在硬盘控制器内部安装了一个地址翻译器， 由它负责将老式3D参数翻译成新的线性参数。这也是为什 么现在硬盘的3D参数可以有多种选择的原因(不同的工作 模式对应不同的3D参数，如LBA、LARGE、NORMAL)。
4. 扩展Int 13H简介 虽然现代硬盘都已经采用了线性寻址，但是由于基本 Int 13H的制约，使用BIOS Int 13H 接口的程序，如DOS等 还只能访问8 G以内的硬盘空间。为了打破这一限制， Microsoft等几家公司制定了扩展Int 13H标准(Extended Int 13H)，采用线性寻址方式存取硬盘，突破了8 G的限制， 而且还加入了对可拆卸介质(如活动硬盘)的支持。
其中： 磁头数(Heads)表示硬盘总共有几个磁头，也就是有几 面盘片，最大为255(用8个二进制位存储)； 柱面数(Cylinders)表示硬盘每一面盘片上有几条磁道， 最大为1023(用10个二进制位存储)； 扇区数(Sectors)表示每一条磁道上有几个扇区，最大 为63(用6个二进制位存储)。 每个扇区一般是512个字节，理论上讲这不是必需的， 但好像没有取别的值的。
这样，在设计时就可以针对两者的不同特性分别进行优化， 以得到最好的读/写性能。另外，MR磁头是通过阻值变化 而不是电流变化去感应信号幅度的，因而对信号变化相当 敏感，读取数据的准确性也相应提高。而且由于读取的信 号幅度与磁道宽度无关，故磁道可以做得很窄，从而使盘 片密度达到200 MB/in2(使用传统的磁头只能达到 20 MB/in2)，这也是MR磁头被广泛应用的最主要原因。目 前，MR磁头已得到广泛应用，而采用多层结构和磁阻效 应更好的材料制作的GMR磁头(Giant Magnetoresistive heads)也逐渐普及。
所以磁盘最大容量为 255 × 1023 × 63 × 512/1 048 576 = 7.837 GB(1 MB = 1 048 576 Byte) 硬盘厂商常用的计算公式为 255 × 1023 × 63 × 512/1 000 000 = 8.414 GB(1 MB = 1 000 000 Byte) 在CHS寻址方式中，磁头、柱面、扇区的取值范围分 别为0到Heads - 1、0到Cylinders-1、1到Sectors(注意是从1 开始的)。
3. 扇区 磁盘上的每个磁道被等分为若干个弧段，这些弧段便 是磁盘的扇区，每个扇区可以存放512个字节的信息。磁 盘驱动器在向磁盘读取和写入数据时，要以扇区为单位。 1.44 MB的3.5英寸的软盘，每个磁道分为18个扇区。
4. 柱面 硬盘通常由重叠的一组盘片构成，每个盘面都被划分 为数目相等的磁道，并从外缘的“0”开始编号，具有相同 编号的磁道形成一个圆柱，称之为磁盘的柱面。磁盘的柱 面数与一个盘面上的磁道数是相等的。由于每个盘面都有 自己的磁头，因此，盘面数等于总的磁头数。所谓硬盘的 CHS，即Cylinder(柱面)、Head(磁头)、Sector(扇区)，只要 知道了硬盘的CHS的数目，即可确定硬盘的容量，即 硬盘的容量 = 柱面数 × 磁头数 × 扇区数 × 512 B
图5-1 硬盘内部结构源自1. 磁头 磁头是硬盘中最昂贵的部件，也是硬盘技术中最重要 和最关键的一环。传统的磁头是读、写合一的电磁感应式 磁头，但是硬盘的读、写却是两种截然不同的操作，为此， 这种二合一磁头在设计时必须同时兼顾读、写两种特性， 从而造成了硬盘设计上的局限。而MR磁头 (Magnetoresistive heads)，即磁阻磁头采用的是分离式的磁 头结构：写入磁头仍采用传统的磁感应磁头(MR磁头不能 进行写操作)，读取磁头则采用新型的MR磁头，即所谓的 感应写、磁阻读。
2. 磁道 当磁盘旋转时，磁头在磁盘表面划出的圆形轨迹就叫 做磁道。这些磁道用肉眼是根本看不到的，因为它们仅是 盘面上以特殊方式磁化了的一些磁化区，磁盘上的信息便 是沿着这样的轨道存放的。相邻磁道之间并不是紧挨着的， 这是因为磁化单元相隔太近时磁性会相互产生影响，同时 也为磁头的读写带来困难。一张1.44 MB的3.5英寸软盘， 一面有80个磁道；而硬盘上的磁道密度则远远大于此值， 通常一面有成千上万个磁道。
2. 基本Int 13H调用简介 BIOS Int 13H调用是BIOS提供的磁盘基本输入输出中 断调用，它可以完成磁盘(包括硬盘和软盘)的复位、读/写、 校验、定位、格式化等功能。它使用的就是CHS寻址方式， 因此最大能访问8 GB左右的硬盘(本书中如不作特殊说明， 均以1 MB = 1 048 576 Byte为单位)。
3. 现代硬盘结构简介 在老式硬盘中，由于每个磁道的扇区数相等，所以外 道的记录密度要远低于内道， 因此会浪费很多磁盘空间 (与软盘一样)。为了解决这一问题，进一步提高硬盘容量， 人们改用等密度结构生产硬盘。也就是说，外圈磁道的扇 区比内圈磁道多。采用这种结构后，硬盘不再具有实际的 3D参数，寻址方式也改为线性寻址，即以扇区为单位进行 寻址。
