金相组织分析原理
- 格式:pdf
- 大小:190.22 KB
- 文档页数:2
材料金相分析
材料金相分析是一种通过金相显微镜观察金属材料的微观组织结构,从而了解其组织形貌、组织比例和组织中各相的分布情况的分析方法。
金相分析是材料分析领域中的重要手段,对于研究材料的性能和品质具有重要意义。
金相分析的基本原理是利用金相显微镜对材料进行观察和分析。
金相显微镜是一种特殊的显微镜,可以在金相试样表面形成清晰的金相显微图像。
通过观察这些金相显微图像,可以了解材料的晶粒大小、晶界分布、相含量和相分布等信息,从而对材料的性能进行评估和分析。
金相分析的步骤主要包括试样的制备、腐蚀显微观察和图像分析。
试样的制备是金相分析的关键步骤,它直接影响到金相显微图像的质量和分析结果的准确性。
腐蚀显微观察是利用腐蚀剂将试样表面的氧化层和其他污染物去除,使金相显微图像更清晰。
图像分析是对金相显微图像进行定量和定性分析,包括晶粒尺寸测量、相含量计算和相分布分析等。
金相分析可以用于研究材料的晶粒大小和形貌、晶界的分布和形态、各种相的含量和分布、材料的组织均匀性和致密性等。
通过金相分析,可以评估材料的显微组织特征,为材料的性能和品质提供重要的参考依据。
金相分析在金属材料、陶瓷材料、复合材料等领域都有广泛的应用。
总之,材料金相分析是一种重要的材料分析方法,通过观察和分析材料的金相显微图像,可以了解材料的微观组织结构和性能特征,为材料的研究和应用提供重要的信息和依据。
希望通过本文的介绍,读者对材料金相分析有了更深入的了解,进一步认识到其在材料科学和工程中的重要作用。

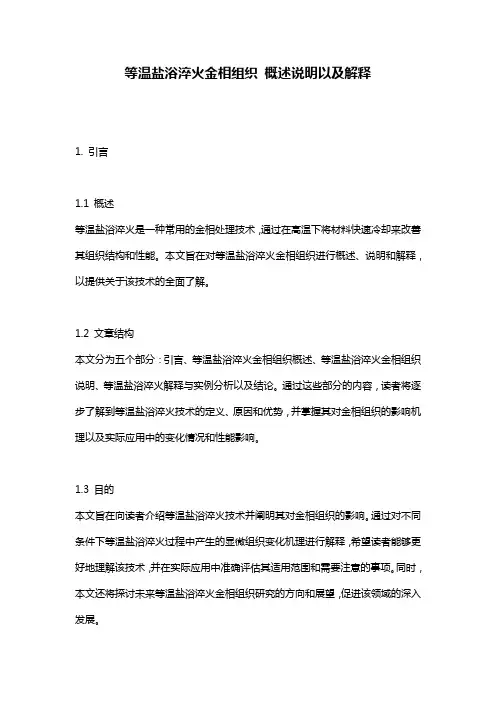

等温盐浴淬火金相组织概述说明以及解释1. 引言1.1 概述等温盐浴淬火是一种常用的金相处理技术,通过在高温下将材料快速冷却来改善其组织结构和性能。
本文旨在对等温盐浴淬火金相组织进行概述、说明和解释,以提供关于该技术的全面了解。
1.2 文章结构本文分为五个部分:引言、等温盐浴淬火金相组织概述、等温盐浴淬火金相组织说明、等温盐浴淬火解释与实例分析以及结论。
通过这些部分的内容,读者将逐步了解到等温盐浴淬火技术的定义、原因和优势,并掌握其对金相组织的影响机理以及实际应用中的变化情况和性能影响。
1.3 目的本文旨在向读者介绍等温盐浴淬火技术并阐明其对金相组织的影响。
通过对不同条件下等温盐浴淬火过程中产生的显微组织变化机理进行解释,希望读者能够更好地理解该技术,并在实际应用中准确评估其适用范围和需要注意的事项。
同时,本文还将探讨未来等温盐浴淬火金相组织研究的方向和展望,促进该领域的深入发展。
2. 等温盐浴淬火金相组织概述2.1 等温盐浴淬火的定义等温盐浴淬火是一种金相试验方法,通过将样品加热至特定温度并在这一温度下长时间保持,并随后将其迅速放入预先加热的盐浴中进行淬火。
与传统的空气冷却或油淬火不同,等温盐浴淬火可以在更加精确和可控的条件下形成特定的金相组织。
2.2 使用等温盐浴淬火的原因和优势使用等温盐浴淬火主要有以下几个原因和优势:- 更精确的控制:由于等温盐浴能够提供稳定且均匀的加热环境,使得样品能够以非常精确且可重复的方式达到所需的目标温度。
- 减少失效风险:通过采用等温盐浴淬火,可以减少样品在快速冷却过程中由于应力引起的变形、开裂或冷处理变质现象,从而降低了失效风险。
- 优化材料性能:选择合适的等温盐浴淬火条件,可以实现对金相组织的有针对性调控,从而改善材料的硬度、韧性、刚性等力学性能。
- 实用性和经济性:等温盐浴淬火相比其他处理方法,更为简单方便,并且在实验室和工业生产中具有较高的适用性和经济性。

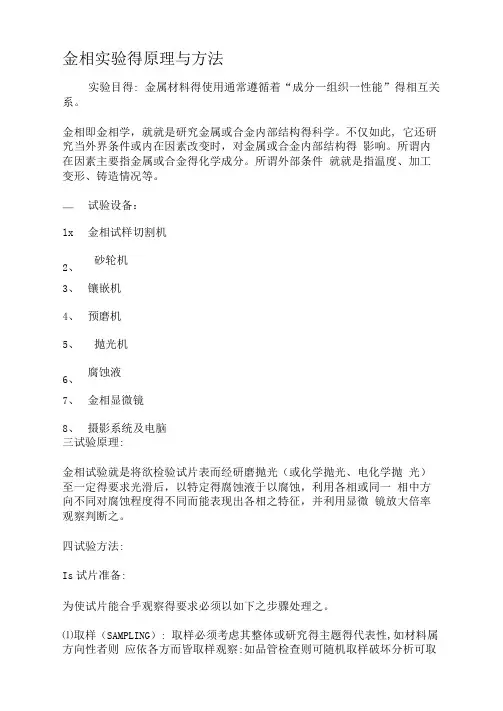

金相实验得原理与方法实验目得: 金属材料得使用通常遵循着“成分一组织一性能”得相互关系。
金相即金相学,就就是研究金属或合金内部结构得科学。
不仅如此, 它还研究当外界条件或内在因素改变时,对金属或合金内部结构得影响。
所谓内在因素主要指金属或合金得化学成分。
所谓外部条件就就是指温度、加工变形、铸造情况等。
—试验设备:lx 金相试样切割机砂轮机2、3、镶嵌机4、预磨机5、抛光机腐蚀液6、7、金相显微镜8、摄影系统及电脑三试验原理:金相试验就是将欲检验试片表而经研磨抛光(或化学抛光、电化学抛光)至一定得要求光滑后,以特定得腐蚀液于以腐蚀,利用各相或同一相中方向不同对腐蚀程度得不同而能表现出各相之特征,并利用显微镜放大倍率观察判断之。
四试验方法:Is试片准备:为使试片能合乎观察得要求必须以如下之步骤处理之。
⑴取样(SAMPLING): 取样必须考虑其整体或研究得主题得代表性,如材料属方向性者则应依各方而皆取样观察:如品管检查则可随机取样破坏分析可取性质较差得材料来凸显破坏原因以便观察。
⑵切割(SECTIONING):如材料硬度低则可直接用锯子予以切割,如硬度较高则可使用砂轮切割,但必须慎选砂轮,且切割时须冷却以避免因切割过程所产生得热对材料组织得影响。
⑶粗磨(C OARSE G R I NDING):用砂轮机去除试片得毛边,并用较粗得砂纸(#80左右)或沙袋机磨平且可除去可能因切割所产生得变态层。
(4)镶嵌(MOUNTING):镶嵌得目得为使试片握持方便或保持试片边缘之完整,如不考虑这两种因素,则此步骤可省略,镶嵌得方法有两种,即热镶嵌(Hot Mol ding)及冷镶嵌(ColdMold ing)。
热镶嵌也称为加压嵌模(pression Molding),方法为将试片表面朝下置于金属磨中(一般内径为1 11/4及1 2/2等三种)再填以适量之树脂,如酚树脂(如电木粉Bakelite),预热至60~8CrC后即加压至4,200PSI左右之压力,并继续加热至130-14 持续加热数分钟后,即可移去热源,并可取出试片,如系使用热塑性塑M(The rmoplast i c s )则应让温度降至5 OC以下才可取出。
一、实验目的1. 了解金相显微镜的基本原理和构造;2. 掌握金相试样的制备方法;3. 认识并分析金属材料的金相组织;4. 建立金相组织与材料性能之间的关系。
二、实验原理金相组织是指金属材料在显微镜下观察到的组织结构。
金相显微镜是一种利用光学原理对金属材料进行观察和分析的仪器。
通过观察金相组织,可以了解材料的微观结构,从而推断出材料的性能和加工工艺。
三、实验仪器与材料1. 仪器:金相显微镜、抛光机、砂轮机、金相试样制备设备(如砂纸、抛光布、脱脂棉、3~5硝酸酒精溶液等);2. 材料:金属材料试样(如钢铁、铝合金、铜合金等)。
四、实验步骤1. 试样制备(1)将金属材料试样切割成合适的尺寸,并进行打磨处理,去除表面的氧化层和杂质;(2)用不同型号的砂纸对试样进行粗磨、细磨和精磨,直至表面光滑;(3)将磨好的试样放入抛光机中进行抛光处理,直至表面呈现镜面效果;(4)将抛光后的试样进行腐蚀处理,以显示金相组织。
2. 金相显微镜观察(1)打开金相显微镜,调整光源和物镜,使视野明亮;(2)将腐蚀后的试样放置在显微镜载物台上,调整焦距,使金相组织清晰可见;(3)观察并记录金相组织的形态、分布和大小;(4)根据观察结果,分析金相组织与材料性能之间的关系。
五、实验结果与分析1. 实验结果通过金相显微镜观察,发现金属材料的金相组织主要包括晶粒、析出相、相变组织等。
2. 结果分析(1)晶粒:晶粒是金属材料的基本结构单元,其大小和形态对材料的性能有重要影响。
一般来说,晶粒越小,材料的强度、硬度、韧性等性能越好;(2)析出相:析出相是指在金属材料中形成的第二相,如碳化物、氮化物等。
析出相的形态、大小和分布对材料的性能有显著影响;(3)相变组织:相变组织是指在金属材料中发生的相变过程形成的组织,如珠光体、贝氏体等。
相变组织的形态和分布对材料的性能有重要影响。
六、实验总结本次实验通过金相显微镜观察金属材料的金相组织,了解了金相显微镜的基本原理和构造,掌握了金相试样的制备方法,认识并分析了金属材料的金相组织。
金相分析实验报告实验名称:金相分析实验报告一、实验目的:通过金相分析实验,了解金属相组成、组织结构和晶体尺寸,以及金属的力学性能分析方法,掌握金相分析的基本操作步骤和仪器设备的使用方法。
二、实验原理:金相分析是通过对金属样品进行切割、研磨、腐蚀、脱蜡、上色等处理,然后使用金相显微镜观察样品表面的金属组织结构和晶体尺寸。
通过观察不同金相结构的样品,可以了解材料的组分、相态、显微硬度、晶体尺寸和晶界等信息,并对金属材料的性能做出分析和评价。
三、实验步骤:1. 根据需要选择合适的样品切割方式,并进行样品切割。
2. 将切割好的样品用不同颗粒大小的砂纸进行研磨,逐渐减小颗粒大小,并按一定顺序进行粗研、精研。
3. 使用震荡器将样品蓬松脱蜡。
4. 利用金相显微镜对样品进行观察和分析,调节放大倍数和对焦距离,观察样品的显微组织结构和晶体尺寸。
5. 观察完毕后,根据观察结果进行分析和总结,得出相应结论。
四、实验注意事项:1. 操作时需戴上防护眼镜和实验手套,避免伤害。
2. 对于腐蚀试剂和显色剂的使用,需按照规定的比例和时间进行操作,避免溢出和损坏样品。
3. 在调节金相显微镜时,要小心调节焦距和放大倍数,避免对样品造成损坏。
4. 在观察和分析样品时,要按照规定的方法和过程进行操作,避免误判和错误结果。
5. 实验结束后,要清洗实验设备和工具,保持实验环境整洁。
五、实验结果与讨论:根据金相显微镜观察到的样品组织结构和晶体尺寸,结合实验操作和分析步骤,对样品进行分析和评价,并得出相应结论。
比如通过观察到的晶体尺寸和晶界分布情况,可以对材料的晶体生长机制和力学性能进行分析和评价。
六、实验总结:通过金相分析实验,了解了金属组织结构和晶体尺寸的观察方法和分析步骤,掌握了金相显微镜的使用技巧。
实验结果对于分析和评价金属材料的性能具有重要意义,可为材料加工和应用提供科学依据。
同时,实验中注意事项的遵守和仪器设备的正确操作,保证了实验的安全性和数据的准确性。

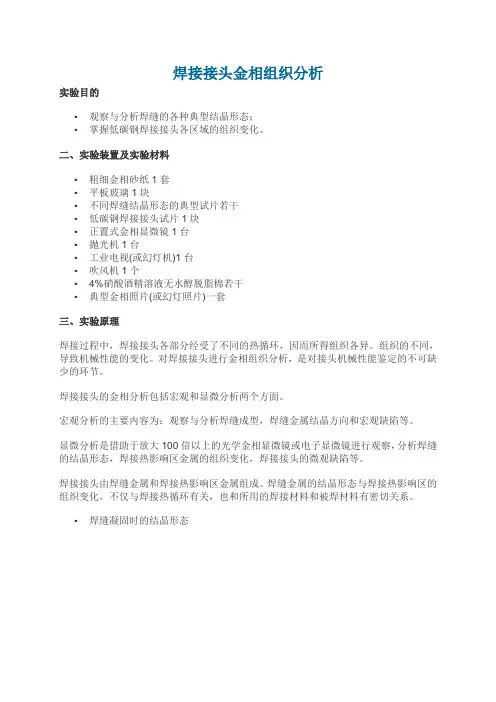

焊接接头金相组织分析实验目的▪观察与分析焊缝的各种典型结晶形态;▪掌握低碳钢焊接接头各区域的组织变化。
二、实验装置及实验材料▪粗细金相砂纸1套▪平板玻璃1块▪不同焊缝结晶形态的典型试片若干▪低碳钢焊接接头试片1块▪正置式金相显微镜1台▪抛光机1台▪工业电视(或幻灯机)1台▪吹风机1个▪4%硝酸酒精溶液无水醇脱脂棉若干▪典型金相照片(或幻灯照片)一套三、实验原理焊接过程中,焊接接头各部分经受了不同的热循环,因而所得组织各异。
组织的不同,导致机械性能的变化。
对焊接接头进行金相组织分析,是对接头机械性能鉴定的不可缺少的环节。
焊接接头的金相分析包括宏观和显微分析两个方面。
宏观分析的主要内容为:观察与分析焊缝成型,焊缝金属结晶方向和宏观缺陷等。
显微分析是借助于放大100倍以上的光学金相显微镜或电子显微镜进行观察,分析焊缝的结晶形态,焊接热影响区金属的组织变化,焊接接头的微观缺陷等。
焊接接头由焊缝金属和焊接热影响区金属组成。
焊缝金属的结晶形态与焊接热影响区的组织变化,不仅与焊接热循环有关,也和所用的焊接材料和被焊材料有密切关系。
▪焊缝凝固时的结晶形态∙焊缝的交互结晶熔化焊是通过加热使被焊金属的联接处达到熔化状态,焊缝金属凝固后实现金属的焊接。
联接处的母材和焊缝金属具有交互结晶的特征,图1为母材和焊缝金属交互结晶示意图。
由图可见,焊缝金属与联接处母材具有共同的晶粒,即熔池金属的结晶是从熔合区母材的半熔化晶粒上开始向焊缝中心成长的。
这种结晶形式称为交互结晶或联生结晶。
当晶体最易长大方向与散热最快方向一致时,晶体便优先得到成长,有的晶体由于取向不利于成长,晶粒的成长会被遏止,这就是所谓选择长大,并形成焊缝中的柱状晶。
∙焊缝的结晶形态根据浓度过冷的结晶理论,合金的结晶形态与溶质的浓度C0、结晶速度(或晶粒长大速度)R和温度梯度G有关。
图1-16为C0、R和G对结晶形态的影响。
由图可见,当结晶速度R和温度梯度G不变时,随着金属中溶质浓度的提高,浓度过冷增加,从而使金属的结晶形态由平面晶变为胞状晶,胞状树枝晶,树枝状晶及等轴晶。

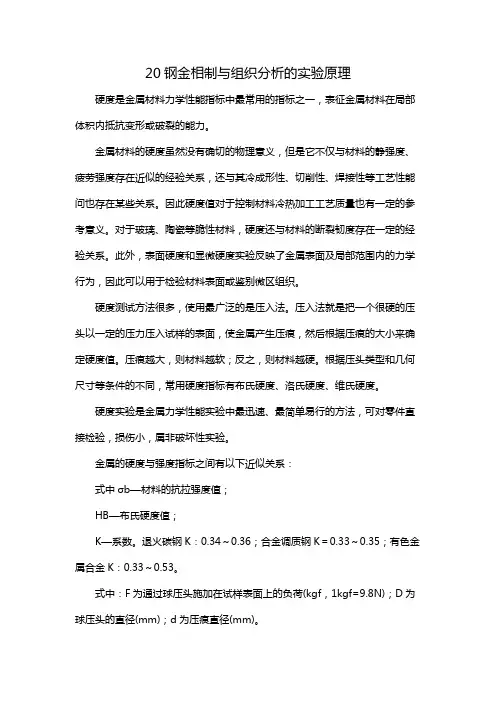

20钢金相制与组织分析的实验原理硬度是金属材料力学性能指标中最常用的指标之一,表征金属材料在局部体积内抵抗变形或破裂的能力。
金属材料的硬度虽然没有确切的物理意义,但是它不仅与材料的静强度、疲劳强度存在近似的经验关系,还与其冷成形性、切削性、焊接性等工艺性能问也存在某些关系。
因此硬度值对于控制材料冷热加工工艺质量也有一定的参考意义。
对于玻璃、陶瓷等脆性材料,硬度还与材料的断裂韧度存在一定的经验关系。
此外,表面硬度和显微硬度实验反映了金属表面及局部范围内的力学行为,因此可以用于检验材料表面或鉴别微区组织。
硬度测试方法很多,使用最广泛的是压入法。
压入法就是把一个很硬的压头以一定的压力压入试样的表面,使金属产生压痕,然后根据压痕的大小来确定硬度值。
压痕越大,则材料越软;反之,则材料越硬。
根据压头类型和几何尺寸等条件的不同,常用硬度指标有布氏硬度、洛氏硬度、维氏硬度。
硬度实验是金属力学性能实验中最迅速、最简单易行的方法,可对零件直接检验,损伤小,属非破坏性实验。
金属的硬度与强度指标之间有以下近似关系:式中σb—材料的抗拉强度值;HB—布氏硬度值;K—系数。
退火碳钢K:0.34~0.36;合金调质钢K=0.33~0.35;有色金属合金K:0.33~0.53。
式中:F为通过球压头施加在试样表面上的负荷(kgf,1kgf=9.8N);D为球压头的直径(mm);d为压痕直径(mm)。
当所用钢球压头直径为10mm,在29.43kN(3000kgf)负荷保持10s测定硬度时,其布氏硬度值以符号HBS表示,例如HBS400、HBS300等。
在其他实验条件下,符号应在右下角注明球的直径,负荷大小及保持时间。
例如:100HBS5/250/30表示5mm直径的钢球在2.45kN(250kgf)下保荷30s时所测得的布氏硬度值为100。
金相检测的原理及应用金相检测是一种金属材料组织显微镜检测方法,主要通过观察金属材料的显微组织结构来获得样品的信息和性能。
金相检测的原理基于材料组织的显微特征,通过差异性显微观察和显微分析来判断材料的组织性质及其状况。
金相检测通常包含以下几个步骤:取样,样品的粗磨,精磨,腐蚀,染色和显微观察。
首先,从待检测的金属材料中取得样品,并在显微镜下进行粗磨,去除表面氧化物和砂痕等杂质。
然后,将样品放入研磨液中进行精磨,使样品表面平整化。
接下来,将样品腐蚀,以去除组织中的氧化物、碳化物等杂质,同时将金属组织暴露出来。
然后,染色是为了细化组织的边界、凸显组织的差异,以便进行观察和分析。
最后,使用光学显微镜观察和分析样品的组织结构。
金相检测主要应用于金属材料的研究和材料质量控制等方面。
具体而言,金相检测可以用于以下几个方面:1. 材料研究:通过金相检测可以观察金属材料的晶体结构、晶粒大小、晶界、夹杂物、缺陷等显微结构,从而帮助研究人员了解材料的性质和性能,更好地进行材料设计和开发。
2. 物理性能评价:金相检测可以通过观察金属材料的组织结构来评价其力学性能、热学性能和电学性能等物理性能。
例如,通过观察晶界和夹杂物等结构可以推测材料的强度、韧性和导电性等性能。
3. 材料质量控制:金相检测可以用于材料的质量控制和质量评估,帮助生产厂家确保产品的质量符合标准要求。
例如,通过观察金属材料的晶粒大小和晶界情况,可以评估材料的强度和韧性。
4. 事故分析:金相检测可以用于事故分析和失效分析。
通过观察金属材料的组织结构和断口形貌,可以判断金属材料的失效原因,进一步改进设计和避免事故的再次发生。
5. 腐蚀研究:金相检测可以用于金属材料的腐蚀研究,通过观察金属材料的腐蚀程度和形貌,可以评估材料的耐腐蚀性能,并对材料进行改进和保护。
综上所述,金相检测是一种基于金属材料的显微组织结构来获得样品信息和性能的方法,具有广泛的应用前景。
在材料研究、物理性能评价、材料质量控制、事故分析和腐蚀研究等方面都有重要作用,对于提高材料性能和材料工程实践具有重要意义。
金属材料金相分析金相分析是金属材料分析中的一项重要技术,它通过对金属材料的显微组织进行观察和分析,来揭示材料的组织结构、成分、性能和加工工艺等信息。
金相分析是金属材料学和材料工程领域中的基础性工作之一,对于研究材料的性能和应用具有重要的意义。
金相分析的基本原理是利用金相显微镜对金属材料的组织进行观察和分析。
金相显微镜是一种专门用于金属材料观察的显微镜,它能够在高倍放大下观察材料的显微组织结构,包括晶粒、晶界、孪晶、包体相等。
通过金相显微镜的观察,可以对金属材料的组织特征进行分析,揭示材料的组织类型、晶粒大小、相分布情况等重要信息。
金相分析的方法主要包括金相显微镜观察、腐蚀组织显微镜观察、电子显微镜观察、X射线衍射分析等。
其中,金相显微镜观察是金相分析的基本方法,通过金相显微镜可以清晰地观察到金属材料的组织特征,包括晶粒形状、晶粒大小、晶界分布等。
腐蚀组织显微镜观察是通过在金属材料表面施加腐蚀剂,将材料的表面腐蚀,从而显现出材料的组织结构。
电子显微镜观察和X射线衍射分析是对金相显微镜观察结果的进一步分析,可以获得更加详细和准确的组织信息。
金相分析的应用范围非常广泛,涉及到金属材料的研究、生产和应用等方面。
在材料研究领域,金相分析可以帮助科研人员了解材料的组织特征,揭示材料的性能和加工工艺等信息,为新材料的研发提供重要参考。
在材料生产领域,金相分析可以帮助生产工艺人员监测材料的组织质量,指导生产工艺的优化和改进。
在材料应用领域,金相分析可以帮助工程师了解材料的组织结构和性能特点,指导材料的选择和设计。
总之,金相分析作为金属材料分析的重要技术,对于揭示材料的组织结构、成分、性能和加工工艺等信息具有重要的意义。
通过金相分析,可以深入了解金属材料的内部结构和特性,为材料的研究、生产和应用提供重要的支撑。
希望通过本文的介绍,读者对金相分析有了更加全面和深入的了解,为相关领域的工作和研究提供帮助和参考。
金相组织分析原理
金相组织分析原理:
采用定量金相学原理,由二维金相试样磨面或薄膜的金相显微组织的测量和计算来确定合金组织的三维空间形貌,从而建立合金成分、组织和性能间的定量关系。
通俗的说就是热处理后会得到不同的组织,每种组织有自己的形貌特征。
每种组织的耐腐蚀性也有差异,因此通过制样,腐蚀,微观组织会出现不同的衬度或者说灰度,也就是说腐蚀后的金相试样微观表面是坑坑洼洼的,很多沟壑。
这样我们就能在金相显微镜下区分和识别各种组织了。
金相组织分析方式:
1.原材料检验:对原材料的冶金质量情况如偏析、非金属夹杂物分布类型与级别检查;对铸造材料的铸造疏松、气孔、夹渣组织均匀性检查;对锻造件的表面脱碳、过热、过烧、裂纹、变形等情况检查。
2.生产过程中的质量控制:金相分析可以提供调整工序及修改工艺参数的根据,指导生产,如热处理淬火加热温度、保温时问、冷却速度等是否合适(正确);化学表面热处理工艺参数的控制;锻造的起始和终锻温度是否合适等。
3.产品质量检验:有些机械零件或产品除要求机械性能、物理性能指标外,有的还要求显微组织参数,作为质量评定的技术指标之一。
4.失效分析:金相组织分析方法在机械失效分析方面广泛应用,对一些常见的弊病鉴定很方便。
如机件表面脱碳、显微裂纹的形貌及分布特征、化学热处理缺陷、热处理后的不正常组织、晶界脆性相析出等,这些金相分析的结果常作为故障分析的根据。
金相组织分析的意义:
金相分析是金属材料试验研究的重要手段之一,采用定量金相学原理,由二维金相试样磨面或薄膜的金相显微组织的测量和计算来确定合金组织的三维空间形貌,从而建立合金成分、组织和性能间的定量关系。
将计算机应用于图像处理,具有精度高、速度快等优点,可以大大提高工作效率。
计算机定量金相分析正逐渐成为人们分析研究各种材料,建立材料的显微组织与各种性能间定量关系,研究材料组织转变动力学等的有力工具。
中国船舶重工集团公司第七二五研究所采用计算机图像分析系统可以很方便地测出特征物的面积百分数、平均尺寸、平均间距、长宽比等各种参数,然后根据这些参数来确定特征物的三维空间形态、数量、大小及分布,并与材料的机械性能建立内在联系,为更科学地评价材料、合理地使用材料提供可靠的数据。
