数字式绝缘电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、介绍 (5)二、功能特点 (6)三、技术指标 (6)四、使用说明 (7)五、注意事项 (8)一．介绍1．仪表工作原理BY2670数字式兆欧表由中大规模集成电路组成。
本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。
工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。
2．仪表电路框图如图所示：3．仪表使用范围本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
二．功能特点本表具有以下特点：·输出功率大、带载能力强，抗干扰能力强。
本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。
对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。
--M-5050（5025）型绝缘电阻测试仪技术规范书新平供电有限公司2015年03月1. 范围1.1 本技术条件适用于新平供电有限公司的绝缘电阻测试仪的订货及验收的技术要求。
1.2 需求方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
1.6 本设备技术规范书未尽事宜，由需供双方协商确定。
1.7 供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过30台以上或高于本招标书技术规范的设备，并在相同或更恶劣的使用条件下持续使用三年以上的成功经验。
提供的产品应有省部级鉴定文件或等同有效的证明文件。
2．引用标准GB 2900电工名词术语EN 61000-6-2: 2005通用抗扰度标准（第2部分）：工业环境IEC 60-2：1994高电压试验技术GB/T 16927-1997高电压试验技术Q/CSG114002-2011 电力设备预防性试验规程IEC 1000电磁兼容性GB 4793-1984电子测量仪器安全要求GB/T 2423.8-1995电工电子产品基本环境试验规程GB/T6587.8电子测量仪器电源频率与电压试验GB/T6593—1996电子测量仪器质量检验规则GB/T11463—1989电子测量仪器可靠性试验GB/T14436工业产品保证文件总则3．基本要求3.1 仪器的铭牌应标明制造厂家、型号、仪器名称、出厂编号等。
绝缘电阻测试仪的介绍及使用它是一种用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等绝缘电阻的专门仪器，图1。
图1绝缘电阻测试仪（一）、应用范围检测相线与设备接地线之间的电阻，判断绝缘程度。
在消防监督检查工作中一般用于测量导线的对地绝缘电阻。
导线的绝缘皮无论是聚氯乙烯塑料还是橡胶层，随着使用时间长，会出现自然老化现象，或由于负荷较大，使导线发热而使绝缘性能下降。
绝缘层的绝缘性能的下降往往是用肉眼无法发现的，这种隐患将可能导致火灾和人身危险。
另外，在日常的安全检查时，导线的相线和电气设备的绝缘性能也是检查的重点，需要测量相线和设备接地线之间的电阻,以判断相线和设备之间的绝缘程度。
（二）、使用方法（仅供参考，可查阅具体说明书）1.仪器开始自动检测电池容量，当指针停在BATT.GOOD区，则电池是好的，否则需充电。
2.选择需要的测试电压（2.5KV∕5KV∕10KV）o3.按动测试键，开始测试。
这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表1INE端有高压输出。
4.仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）5.当绿色1ED亮，在外圈读绝缘电阻值（高范围）；红色1ED亮，则读内圈刻度，对（2.5KV和5KV）或（5KV和IOKV）双电压等级的绝缘测试，则读黑色和红色刻度（对HT2550或HT2503型而言）。
测试完后，再次按动测试键（18）,仪表停止测试，等几秒钟，不要立即把探头从测试电路移开。
这时仪表将自动释放测试电路中的残存电荷。
（三）、注意事项1.当外接交流电源未接通时，如果仪表电源指示灯未亮，应接入交流电源给机内电池充电。
2.测试过程中，严禁触模11NE端裸露部分以免发生触电危险。
3.试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）。

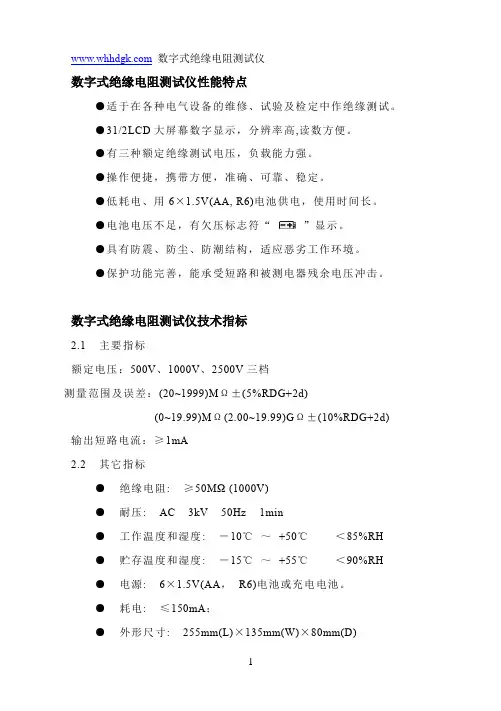

数字式绝缘电阻测试仪性能特点●适于在各种电气设备的维修、试验及检定中作绝缘测试。
●31/2LCD大屏幕数字显示，分辨率高,读数方便。
●有三种额定绝缘测试电压，负载能力强。
●操作便捷，携带方便，准确、可靠、稳定。
●低耗电、用6×1.5V(AA, R6)电池供电，使用时间长。
●电池电压不足，有欠压标志符“”显示。
●具有防震、防尘、防潮结构，适应恶劣工作环境。
●保护功能完善，能承受短路和被测电器残余电压冲击。
数字式绝缘电阻测试仪技术指标2.1 主要指标额定电压：500V、1000V、2500V三档测量范围及误差：(20~1999)MΩ±(5%RDG+2d)(0~19.99)MΩ(2.00~19.99)GΩ±(10%RDG+2d)输出短路电流：≥1mA2.2 其它指标●绝缘电阻: ≥50MΩ (1000V)●耐压: AC 3kV 50Hz 1min●工作温度和湿度: －10℃～+50℃＜85%RH●贮存温度和湿度: －15℃～+55℃＜90%RH●电源: 6×1.5V(AA，R6)电池或充电电池。
●耗电: ≤150mA；●外形尺寸: 255mm(L)×135mm(W)×80mm(D)●重量: ≈1kg数字式绝缘电阻测试仪仪表外形数字式绝缘电阻测试仪使用方法敬告：●确认被测试品安全接地，试品不带电。
●确认仪表E端（接地端）已接地。
●按了测试开关按钮后，仪表E、L端就有高电压输出，请注意安全！●测试完毕，请及时关闭高压和工作电源。
4.1电池检查及更换仪表在接通电源工作时，显示屏若显示“”欠压符号，表示电池电量不足，应更换新电池，否则仪表无法正常工作。
4.2测试将仪表E端接试品的接地端（或一端），L端接试品的线路端（或另一端）。
打开电源开关，将档位开关置所需的额定电压位，显示屏首位显示“1”，表示工作电源接通。
按一下测试开关按钮，高压指示灯点亮，显示屏上显示的数值就是被测试品的绝缘电阻值。
承蒙您的惠顾，采用本公司的产品，非常感谢。
在您使用本产品前，请详细阅读本说明书，它将教您正确的操作方法及简易的检查处理要领，以便能发挥本仪表坚固耐用的优良性能。
一、产品介绍绝缘系列数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将12V 电压变换成250V/500V/1000V/2500V 直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机（最大输出测量电压DC1000V 的机型）等功能，还可以进行市电测量,整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
-1--2-二、安全事项该系列仪表在设计上符合IEC1010条款（国际电工委员会颁布的安全标准）,在使用之前,请先阅读安全注意事项。
1、测量电压时,请勿输入高于交流750V 有效值的极限电压(注意 输入和输出测量是两个完全不同的端口）；2、36V 以下的电压为安全电压，在测高于25V 交流电压时，要检 查表笔是否可靠接触，是否正确连接、是否绝缘良好等,以避 免电击；3、换功能和量程时，表笔应离开测试点；4、选择正确的功能和量程，谨防误操作,该系列仪表虽然有全量 程保护功能，为了安全起见，仍请您多加注意；5：、 、说明三、产品特性1、一般特性1.11.2、超量程显示：超上限限时仅最高位显示“1”。
1.3、测量方式：双积分式A /D 转换。
1.4、采样速率：约每秒3次。
1.5、供电：5#电池LR6（1.5V）x8（可外接电源适配器）电压 不足时具有欠压指示。
具备自动关机功能（最大输出测量 电压DC1000V 的机型有，开机后约15分钟）。
1.6、功耗：测试空载时耗电<300mw 。
1.7、使用环境：温度0℃~40℃，湿度30%R H -85%R .1.8、报警功能：被测电阻低于量程下限，读数无效时仪表会自 动报警（TA8322A ）。

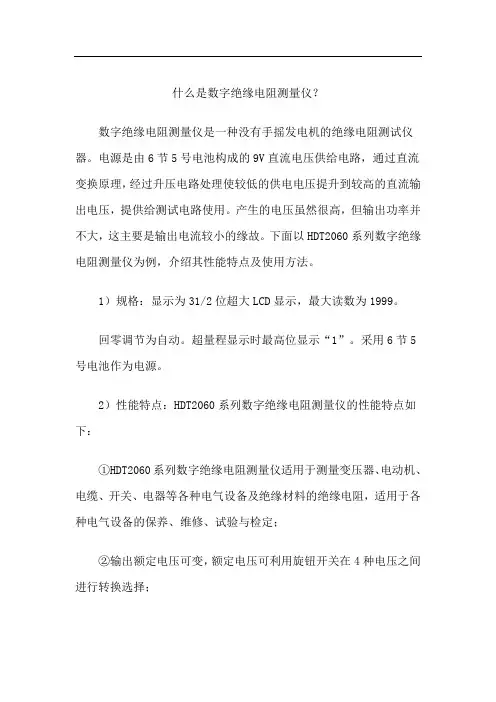

什么是数字绝缘电阻测量仪？
数字绝缘电阻测量仪是一种没有手摇发电机的绝缘电阻测试仪器。
电源是由6节5号电池构成的9V直流电压供给电路，通过直流变换原理，经过升压电路处理使较低的供电电压提升到较高的直流输出电压，提供给测试电路使用。
产生的电压虽然很高，但输出功率并不大，这主要是输出电流较小的缘故。
下面以HDT2060系列数字绝缘电阻测量仪为例，介绍其性能特点及使用方法。
1）规格：显示为31/2位超大LCD显示，最大读数为1999。
回零调节为自动。
超量程显示时最高位显示“1”。
采用6节5号电池作为电源。
2）性能特点：HDT2060系列数字绝缘电阻测量仪的性能特点如下：
①HDT2060系列数字绝缘电阻测量仪适用于测量变压器、电动机、电缆、开关、电器等各种电气设备及绝缘材料的绝缘电阻，适用于各种电气设备的保养、维修、试验与检定；
②输出额定电压可变，额定电压可利用旋钮开关在4种电压之间进行转换选择；
③高压输出指示，机内有一个发光二极管，其发光时，表示高压已经正常工作；
④有电池电压过低指示；
⑤电池驱动，免去手摇发电机的操作；
⑥液晶显示屏直接显示，读数直观；
⑦量程范围宽，可自动转换量程；
⑧负载能力强，大于1.5mA的输出短路电流；
⑨保护电路齐全，不怕电压冲击；
⑩操作及携带方便，具有防尘、防潮结构，适于户外操作。
数字式绝缘电阻测试仪的使用方法简介数字式绝缘电阻测试仪是一种用于测试电力设备绝缘状态的仪器。
它可以测试直流或交流电源下的电气设备绝缘电阻，以确保电力系统的安全可靠运行。
在本文中，我们将介绍数字式绝缘电阻测试仪的使用方法，帮助您更好地使用该仪器。
使用步骤步骤1：打开仪器首先，在使用数字式绝缘电阻测试仪之前，您需要确保已经正确连接了电源，并且仪器的所有部件都已经正确安装。
接下来，您需要通过按下“开/关”按钮来打开仪器。
步骤2：连接测试对象在打开了数字式绝缘电阻测试仪以后，您需要将测试对象正确连接到仪器。
具体来说，您需要将测试仪的电极与测试对象的绝缘材料接触，确保测试仪的电极和测试对象之间没有任何的介质。
同时，还需要注意正确连接测试对象的极性。
步骤3：选择测试模式数字式绝缘电阻测试仪支持多种测试模式，您需要根据具体的测试需求来选择相应的模式。
在仪器上有一个模式选择开关，通过将开关拨到相应的模式位置即可选择不同的测试模式。
步骤4：进行测试当一切准备就绪以后，您就可以开始进行测试了。
首先，您需要按下仪器上的“测试”按钮，仪器将会开始进行测试。
在测试过程中，您可以通过仪器的显示屏来观察测试结果。
测试完成后，您可以将测试结果记录下来，以供后续参考。
步骤5：关闭仪器当测试完成以后，您需要及时关闭数字式绝缘电阻测试仪。
在关闭仪器之前，需要按下“停止”按钮，以停止仪器的测试过程。
同时，还需要将仪器的模式选择开关拨到“关闭”位置，以确保仪器安全关闭。
注意事项在使用数字式绝缘电阻测试仪时，需要注意以下几点：•确保仪器和测试对象之间的电极接触良好，避免出现介质•在测试过程中，尽量不要碰触测试对象，以免干扰测试结果•在使用仪器之前，要确认仪器和电源之间的连接是否正确•在测试过程中，要仔细观察仪器的显示屏，确保测试结果的准确性•在测试结束后，要及时关闭仪器，并将测试结果记录下来总结数字式绝缘电阻测试仪是一种用于测试电力设备绝缘状态的重要仪器。
数字式绝缘电阻测试仪的使用方法1. 简介绝缘电阻测试仪是一种用来测试电器、电线、电路等设备是否具有足够的电气绝缘性能，以判断是否存在漏电，短路或其他电气故障的仪器。
数字式绝缘电阻测试仪是现代化的、数字化的绝缘电阻测量仪器，具备高精度、高可靠性和高灵敏度等优点。
在使用数字式绝缘电阻测试仪进行测试时，需要仔细按照说明书进行操作，以确保测试结果的准确性和安全性。
2. 使用方法2.1 准备工作在进行数字式绝缘电阻测试仪的测试工作之前，需要进行必要的准备工作以确保测试的可靠性。
•首先，将数字式绝缘电阻测试仪取出，进行外观检查，检查仪器是否完好无损，并判断是否存在电池电量不足等情况。
•然后，将测试仪的测试线连接到测试电缆的端子上，并将测试电缆连接到被测电器的正负极，确保测试仪的测试接地线（黄绿色接地线）连接到地线或接地极上，以确保测试的安全性。
•最后，按照说明书对测试仪进行各项预设置，如设置测试电压、测试时间等参数，并对测试仪进行校准，以确保测试仪的准确性。
2.2 进行测试在进行数字式绝缘电阻测试仪的测试工作之前，需要根据被测电器的类型、功率等参数进行合理的测试范围和测试方式选择。
•首先，在测试仪的显示屏上选择所需的测试模式，如DCV或ACV模式等。
•然后，将测试电压设置为需要测试的电压值，并设置测试时间等参数。
•接着，按下测试键（Test）进行测试，测试仪会在设定的测试时间内测量被测电器的绝缘电阻，并在显示屏上显示测试结果。
•最后，将测试仪从被测电器上移除，并关闭测试仪的电源。
2.3 测试注意事项在使用数字式绝缘电阻测试仪进行测试时，需要注意以下事项：•在测试前，必须确保被测电器处于安全状态，并避免测试过程中发生电击等安全事故。
•在进行测试时，必须按照说明书的要求进行测试参数设置和测试方式选择，切勿随意更改测试参数，以避免测试结果的误差。
•在测试完成后，必须及时断开测试电缆、测试线和测试接地线的连接，以避免对被测电器的影响。
绝缘电阻测试仪使用说明

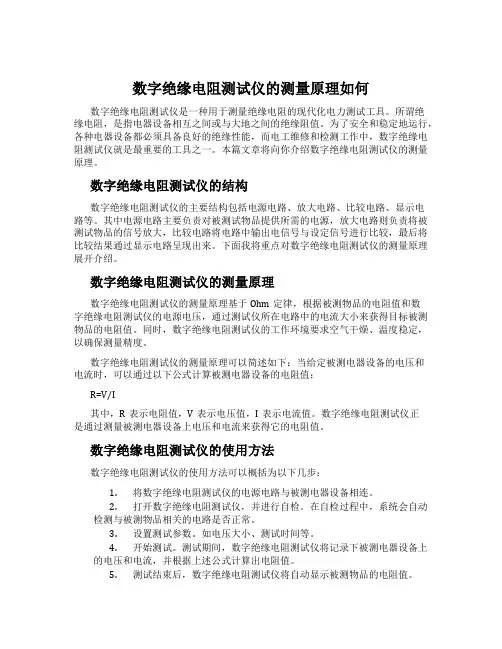

一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。
电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。
二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。
2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。
3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。
4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。
5.按下仪器上的测试按钮，开始测试。
6.等待测试结束后，读取测试结果并记录下来。
有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。
7.测试完毕后，关闭电源开关。
三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。
2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。
3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。
4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。
5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。
6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。
YD2681A/82A型绝缘电阻测试仪使用说明书警告！请用户在开关机时务必将功能选择档拨至放电状态，以保护仪器内部电路、延长仪器的使用寿命！1、概述YD2681A/82A型绝缘电阻测试仪是一种测量仪器、电容器等介质的绝缘电阻测量仪器，其工作稳定可靠，操作方便，并具有不良判别的功能。
