浅谈光电直读表及原理及优缺点

光电直读水表原理
光电直读水表，也称为直接读取水表，采用高精度的多种传感技术，利用激光，红外线，超声波等形式，从而直接在水表内识别出流量信息，实现直接读数，是一种为客户提供最新准确数据的水表。

光电直读水表的原理主要是利用激光光源和受激反射传感器获
得流量信息，从而对水表内的流量进行测量和直接读数。

它是通过一种称为电磁场回波技术（EMF）的精密测量技术来精确测量水表内的流量。

原理的核心部分是超声激发传感器，该传感器可以把激光从水表内反射出来，然后到达受激反射传感器，受激反射传感器又将激光变成电信号到达电子处理器，电子处理器再换算出水表内的流量，最后由显示器显示出来，实现流量的直接读数。

这种技术是基于流量信息被激传感器反射回来的光电信号，经过电子处理器分析得出流量结果；同时，根据计算结果，如果当前流量数据超出范围，可以在显示器上报警，提示客户及时保养、更换和维修水表，减少客户的损失。

光电直读水表优点：
1.精度测量：直接激发的反射信号可以使流量测量精度提高，允许从水表里测量出非常精确的流量数据。

2.期稳定：水表里的激发信号可以保证流量数据长期稳定，因此可以在不换电池的条件下长期应用。

3.能环保：采用光电技术，不需要电池，无需维护，节能环保。

4.少客户维修成本：由于采用光电技术，不需要维护，可以减少客户的维修成本。

从上面可以看出，光电直读水表是一种新型的水表，集合了多种传感器以及激光光源的测量技术，可以更加准确的测量水表内的流量，且在安全可靠、精准度高，维修率低等方面有着独特的优势，有助于更好地指导客户管理水表，满足客户的要求。

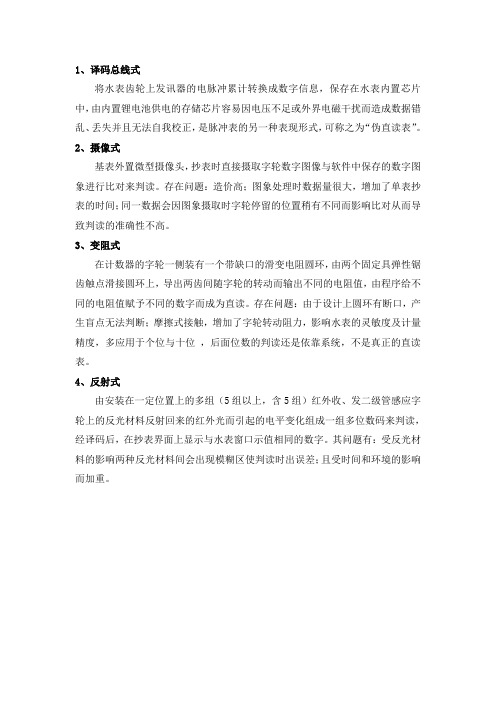

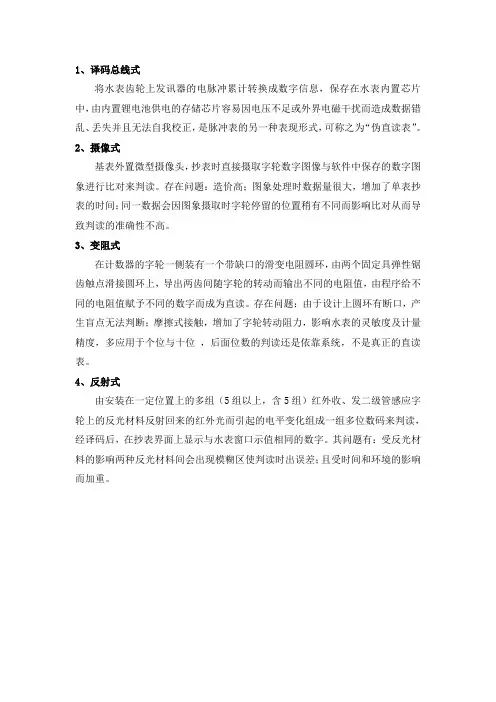

1、译码总线式
将水表齿轮上发讯器的电脉冲累计转换成数字信息，保存在水表内置芯片中，由内置锂电池供电的存储芯片容易因电压不足或外界电磁干扰而造成数据错乱、丢失并且无法自我校正，是脉冲表的另一种表现形式，可称之为“伪直读表”。

2、摄像式
基表外置微型摄像头，抄表时直接摄取字轮数字图像与软件中保存的数字图象进行比对来判读。

存在问题：造价高；图象处理时数据量很大，增加了单表抄表的时间；同一数据会因图象摄取时字轮停留的位置稍有不同而影响比对从而导致判读的准确性不高。

3、变阻式
在计数器的字轮一侧装有一个带缺口的滑变电阻圆环，由两个固定具弹性锯齿触点滑接圆环上，导出两齿间随字轮的转动而输出不同的电阻值，由程序给不同的电阻值赋予不同的数字而成为直读。

存在问题：由于设计上圆环有断口，产生盲点无法判断；摩擦式接触，增加了字轮转动阻力，影响水表的灵敏度及计量精度，多应用于个位与十位，后面位数的判读还是依靠系统，不是真正的直读表。

4、反射式
由安装在一定位置上的多组（5组以上，含5组）红外收、发二级管感应字轮上的反光材料反射回来的红外光而引起的电平变化组成一组多位数码来判读，经译码后，在抄表界面上显示与水表窗口示值相同的数字。

其问题有：受反光材料的影响两种反光材料间会出现模糊区使判读时出误差；且受时间和环境的影响而加重。

透射式光电直读表与其它公司直读表性能比较:
二、脉冲发讯远传、光电直读智能水表性能比较:。

光电直读水表工作原理【摘要】光电直读水表采用先进的光电技术，实现自动读取用水量的功能。

传感器原理是通过光电传感器感知水表运行情况，将数据传输给数据采集和处理模块进行处理。

数据采集和处理模块将处理后的数据显示在水表上并传输到云端进行记录和分析。

免电源设计使得水表不需要外部电源供应，长期稳定运行。

防水防尘设计确保水表在恶劣环境下依然能正常工作。

光电直读水表具有读数准确、使用便捷等优势，未来发展方向主要在提高数据传输速度和节约能源消耗上。

光电直读水表在智能化水表领域具有广阔的应用前景，为提高用水管理效率做出了重要贡献。

【关键词】光电直读水表、工作原理、传感器原理、数据采集和处理、显示和传输、免电源设计、防水防尘设计、优势、未来发展方向、总结1. 引言1.1 光电直读水表工作原理光电直读水表是一种应用了光电传感技术的智能水表，其工作原理基于传感器原理、数据采集和处理、显示和传输、免电源设计以及防水防尘设计。

通过光电传感器实现水表读数的自动采集和传输，无需人工读数，可以大大提高抄表效率和准确性。

传感器原理是光电直读水表的核心，通过传感器将水表内部的数据转化为电信号，再通过数据采集和处理模块进行数字化处理和存储。

显示和传输模块将处理后的数据通过显示屏显示，并通过无线传输技术将数据传输给用户或水务部门。

免电源设计使得光电直读水表无需外部电源，可以自行获取能量进行工作，减少了电池更换的频率和维护成本。

防水防尘设计保障了水表在潮湿或灰尘环境下的正常运行。

光电直读水表的优势在于高效、准确、节能和方便，未来发展方向是更加智能化、数字化和网络化。

光电直读水表的工作原理是基于先进的光电传感技术和智能化设计，为水表行业带来了重要的革新。

2. 正文2.1 传感器原理传感器原理是光电直读水表工作的核心部分，其主要功能是通过感知水流的情况，将水表读数转换成电信号并传输到数据采集和处理模块。

传感器原理可以分为两个部分：光电传感器和流量传感器。

光电直读水表是一种安装在室外或室内，用于测量水表总量的装置。

它可以在水表上直接用光编码器读入仪表数据，消除管道损耗，减少误差，提高精度，极大地改善水表工作性能。

光电直读水表运用光学技术，将仪表表盘上的数据转换成光信号，然后再由光电传感器转换成电信号，完成数据的采集。

由于检测的是仪表的表盘数据，几乎不受环境的影响，因此数据采集更加准确。

此外，光电直读水表具有体积小、安装维护方便，易拆卸易安装，价格低廉，正确率高等优点。

其无需电潜、曝气、冲洗管道，也无需更换成本高昂的磁钢转子，无需对仪表进行拆卸，大大提高测量的便捷性，减轻检修的工作量和成本。

它还具有卓越的抗干扰能力，可以抑制外界无线电波等干扰，有效地保障仪表在运行中的可靠性。

总的来说，光电直读水表的使用大大提高了水表的性能，也大大提高了测量的准确度和一致性，极大地省时、省力、效率高，成本低，是各种管理规模水表的完美解决方案。

光电直读光谱仪培训资料一、光电直读光谱仪的基本原理光电直读光谱仪是一种用于光谱分析的仪器，通过测量不同波长下样品吸光度的变化来确定样品的化学成分。

其基本原理是利用光电二极管（photodiode）或者CCD（Charge-coupled device）等光敏器件实现光线的接收和处理，然后通过信号放大和数字化转换，最终得到样品在不同波长下的吸光度数据。

二、光电直读光谱仪的操作步骤1. 打开光电直读光谱仪的电源，并等待仪器初始化。

2. 调节仪器的波长范围和分辨率，根据样品的特性选择合适的测量条件。

3. 准备好待测样品，将其置于样品室内，并关闭样品室的盖子。

4. 点击仪器上的测量按钮，开始进行样品的光谱测量。

5. 测量完成后，保存测量数据，并对数据进行分析和处理。

三、光电直读光谱仪的应用领域光电直读光谱仪主要应用于化学、生物、药物、环境等领域的光谱分析。

它可以用于快速测定样品的成分、浓度、纯度等参数，广泛应用于科研、实验室分析、工业生产等领域。

四、光电直读光谱仪的优势1. 高灵敏度：光电直读光谱仪采用高灵敏的光敏器件，具有较高的信噪比和测量精度。

2. 宽波长范围：光电直读光谱仪可以覆盖较宽的波长范围，适用于不同波长下的光谱分析。

3. 快速测量：光电直读光谱仪可以在较短的时间内完成样品的光谱测量，提高工作效率。

五、光电直读光谱仪的注意事项1. 在使用光电直读光谱仪之前，需要对仪器进行校准和标定，以确保测量结果的准确性。

2. 使用过程中要注意样品的处理和准备，避免对仪器产生污染或损坏。

3. 定期对光电直读光谱仪进行维护和保养，延长仪器的使用寿命。

光电直读光谱仪是一种非常重要的光谱分析仪器，具有高灵敏度、快速测量和宽波长范围等优点，广泛应用于科研、实验室分析和工业生产中。

掌握光电直读光谱仪的操作技能和注意事项，对于准确、高效地进行光谱分析具有重要意义。

六、光电直读光谱仪的实验操作示例为了更好地了解光电直读光谱仪的实验操作，下面以测量DNA溶液的光谱为例进行详细的实验操作步骤：1. 准备工作a. 打开光电直读光谱仪的电源，等待仪器初始化完成。

光电直读水表原理
光电直读水表是一种通过光电转换器和红外线通信实现抄表的设备。

它采用了一种先进的技术，能够准确测量水表的用水量，并将数据传输给用户或相关部门。

该水表的工作原理是利用光电转换器接收水表上的数字显示，然后将其转换为电信号。

光电转换器是一种光敏元件，它能够将光信号转换为电信号。

当水表上的数字显示发出光线时，光电转换器会将光信号转换为相应的电信号。

接下来，经过一系列的电路处理和信号放大，最终会得到一个完整的、准确的数字表示水表用水量的电信号。

这个电信号会经过红外线通信进行传输。

红外线通信是一种无线通信方式，它能够将数据通过红外线传输给接收器。

接收器会解码接收到的信号，并将其转换为人们能够理解的数字显示或文本信息。

光电直读水表的优点是能够将数据准确地传输给用户或相关部门，避免了人工抄表的不准确性和时间消耗。

同时，它还能够记录历史用水量，为用户提供详细的用水情况分析。

总的来说，光电直读水表通过光电转换器和红外线通信实现抄表的原理非常简单但有效。

它能够提供准确的用水量数据，并且能够与其他系统实现数据传输和分析，为水务管理提供了便利和准确性的保证。

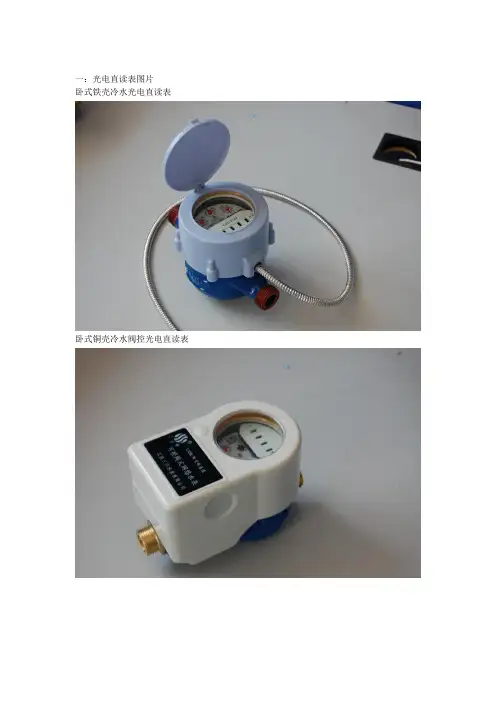

一：光电直读表图片卧式铁壳冷水光电直读表卧式铜壳冷水阀控光电直读表卧式铜壳热水光电直读表二：工作原理光电直读表字轮与普通字轮不同，在字轮中间制作了3个一定角度的透光孔（如图示），光线通过过光孔可以从字轮的一侧透射到字轮的另一侧。

在个十百千位各个字轮的两侧，分别安装1组光电管（如下图所示），每组光电管由5个发光管和5个接收管组成。

发光管及接收管的位置安装好是固定的，当字轮转动时，字轮过光孔的角度产生变化，相应发光管发出的光线透过轮照射到字轮另一侧的数量和位置随着发生变化。

即在字轮处于0-9各个读数上，光线透过字轮的照射到的字轮另侧的数量及位置都不同，依据这个原理进行编码，再经译码读出水表的数据。

光电直读表字轮字轮与模块装配示意图光孔直读模块三：光电直读表特点和优势光电直读表的特点1:采用光电技术，直接读取码盘数字；2:智能模块与计数系统没有机械接触；3:直读装置只在瞬间加电工作，功耗极低。

4:表计具有唯一地址，并且可以根据需要设置或更改。

直读抄表系统的优势1:只在抄表瞬间上电，系统平时不工作，不用电。

2:智能模块不参与计量，也不会影响计量精度，其工作精度完全由表计本身决定。

3:允许抄表系统间歇性工作，对系统性能要求低。

4:功耗低。

5:唯一地址，为表计确定一个准确的身份标识。

6:抄读数据准确率100% 。

四：规格型号1：卧式冷水光电直读表技术指标：水表尺寸规格：压力损失曲线及性能误差曲线2）立式冷水光电直读表技术指标：水表尺寸规格：压力损失曲线及性能误差曲线3）卧式铜壳热水表技术指标：水表尺寸规格：压力损失曲线及性能误差曲线五：模块参数电气参数工作环境温度：-15°C～+55°C。

环境相对湿度：<90%。

信号采集方式：采用光电对射式光电传感技术，直接读取窗口值，使数据采集精确。

数据显示方式：机械累计显示、网络远程显示。

水表数据上行方式：1、手持机（OSR单元网络）， 2、PC机（LAN局域网管理方式）， 3、电话网及GPRS方式传送（WAN广域网管理方式）。

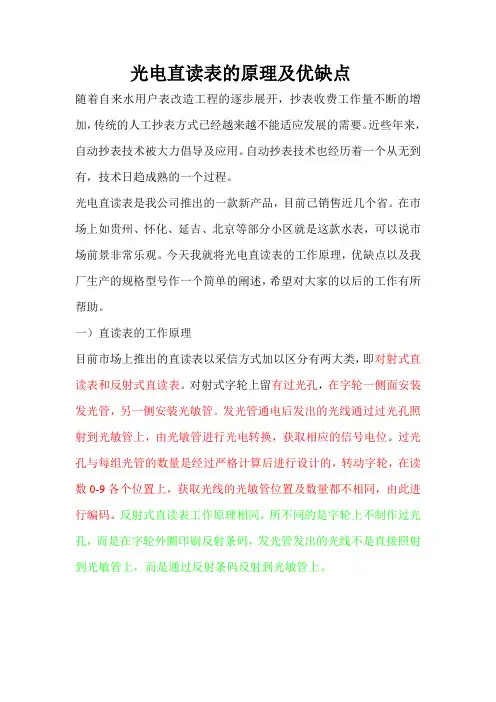

光电直读表的原理及优缺点随着自来水用户表改造工程的逐步展开，抄表收费工作量不断的增加，传统的人工抄表方式已经越来越不能适应发展的需要。

近些年来，自动抄表技术被大力倡导及应用。

自动抄表技术也经历着一个从无到有，技术日趋成熟的一个过程。

光电直读表是我公司推出的一款新产品，目前已销售近几个省。

在市场上如贵州、怀化、延吉、北京等部分小区就是这款水表，可以说市场前景非常乐观。

今天我就将光电直读表的工作原理，优缺点以及我厂生产的规格型号作一个简单的阐述，希望对大家的以后的工作有所帮助。

一）直读表的工作原理目前市场上推出的直读表以采信方式加以区分有两大类，即对射式直读表和反射式直读表。

对射式字轮上留有过光孔，在字轮一侧面安装发光管，另一侧安装光敏管。

发光管通电后发出的光线通过过光孔照射到光敏管上，由光敏管进行光电转换，获取相应的信号电位。

过光孔与每组光管的数量是经过严格计算后进行设计的，转动字轮，在读数0-9各个位置上，获取光线的光敏管位置及数量都不相同，由此进行编码。

反射式直读表工作原理相同，所不同的是字轮上不制作过光孔，而是在字轮外圈印刷反射条码，发光管发出的光线不是直接照射到光敏管上，而是通过反射条码反射到光敏管上。

二）直读表的特点及优势，以及与传统的卡表代码表相比有那些优势。

直读抄表系统的特点1:采用光电技术，直接读取码盘数字；2:智能模块与计数系统没有机械接触；3:直读装置只在瞬间加电工作，功耗极低。

4:表计具有唯一地址，并且可以根据需要设置或更改。

5：水表，具有压力损失小、流量大、精度高，使用寿命长等优点。

计数器真空密封，读数永久保持清晰。

可拆式结构，使水表不必从管道拆下，机芯便可。

直读抄表系统的优势1:没有脉冲累积，不存在累积误差，2:智能模块不参与计量，也不会影响计量精度，其工作精度完全由表计本身决定；3:允许抄表系统间歇性工作，对系统性能要求低；4:功耗低，适应电池供电模式的长效供电；5:唯一地址，为表计确定一个准确的身份标识。
