臂式斗轮堆取料机俯仰液压系统分析l引言臂式斗轮堆取料机是一种大型高效堆取料设备。
它具有堆取料能力大，料场占地面积小，操作方便，实现自动控制等优点而被工业部门广泛使用。
近30年来，由于燃煤火力发电机组的容量迅速增长，输煤系统也随之大型化。
这种变化对输煤系统的可靠性和生产率提出了更高的要求。
输煤系统选用什么堆取设备主要取决于电厂的总装机容量，即耗煤量。
现代大型火力发电厂的输煤系统普遍采用臂式斗轮堆取料机这种大型高效堆取设备。
臂式斗轮堆取料机俯仰机构的作用是支承斗轮和臂架的重量，并能改变斗轮的高度，使斗轮可以在不同高度上堆料和取料。
它的工作安全可靠性非常重要。
一旦发生臂架坠落事故，会造成斗轮堆取料机严重破坏。
臂式斗轮堆取料机的俯仰机构有机械和液压两种型式。
后者具有体积小，结构简单，维修量小，工作可靠等优点而被广泛采用。
液压俯仰机构如图1所示。
臂架后端铰接在门柱上，液压缸一端铰接在门柱下方，另一端铰接支承在回转机构上，来实现臂架的俯仰动作，使斗轮达到不同高度。
目前，由于投资的多元化，我国火力发电厂的输煤系统和其它行业现役的臂式斗轮堆取料机既有国产的，又有国外的。
由于俯仰机构液压系统不同而导致不同厂家的斗轮堆取料机的安全可靠性差别很大。
为此，本文对我国两家具有代表性火力发电厂输煤系统中的臂式斗轮堆取料机的俯仰液压系统进行分析比较，以期对我国臂式斗轮堆取料机性能的提高有所帮助。

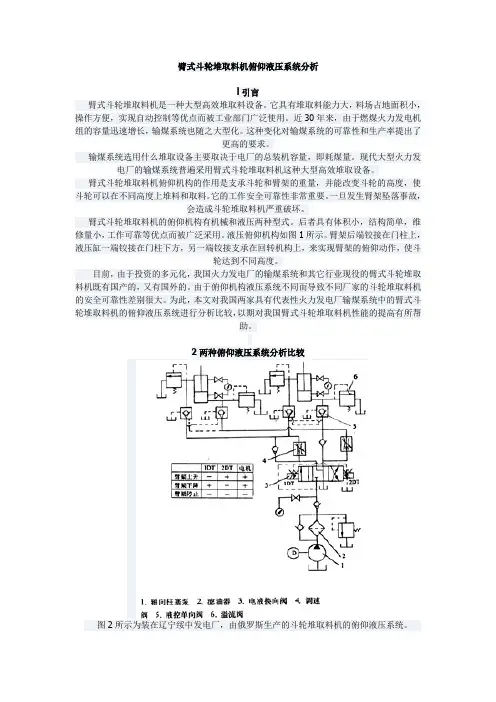

2两种俯仰液压系统分析比较图2所示为装在辽宁绥中发电厂，由俄罗斯生产的斗轮堆取料机的俯仰液压系统。
图3为用于河北邯峰发电厂，由上海水工机械厂生产的臂式斗轮堆取料机俯仰液压系统。
从原理和动作过程来看，两者差别很大。
（l）液压泵两系统都采用轴向柱塞泵作为液压驱动装置，用溢流阀控制系统的压力。
在泵的出口都接有滤油器，以防系统混人杂质。
图2的滤油器旁并联有单向阀。
这样，可以在不停机的情况下更换滤油器。
而图3所示系统中滤油器旁没有并联单向阀。
因此，必须在停机状态下更换滤油器。
