YA-32-100T液压机液压系统及其本体设计

毕业设计（论文）YA-32 100T液压机液压系统及其本体设计THE HYDRAULIC SYSTEM AND THE ONTOLOGY DESIGN OF HYDRAULICYA-32 100T、摘要通过对分析液压机的国内外生产及研究现状，确定了本课题的主要设计内容。

在确定了液压机初步设计方案后，采用了传统设计方法对100T液压机机身结构进行设计计算及强度校核，并采用AutoCAD设计软件对上横梁、底座、拉伸滑块、压边滑块、拉伸缸、压边缸、顶出缸、立柱及总装图进行了工程绘图，且用ug模拟液压机整体结构，在参考了某公司生产的三梁四柱式液压机液压系统以及查阅了有关关于液压系统设计的书籍后，设计了液压系统的工作说明书，并对其进行了可行性分析，最后对整个设计进行系统分析，得出整个设计切实可行。

关键词：液压机；机身结构AbstractThrough to analysed the type hydraulic press domestic and foreign research present situation, I had determined this topic main design content. After I had determined the type hydraulic press preliminary design plan, used the traditional theory method to carry on the design, the computation, the intensity examination to the body of 100T hydraulic presses fuselages structure, used AutoCAD design software to the main traverse, under the crossbeam, moves Liang, the master cylinder, goes against the cylinder, the column, the final assembly drawing had carried on the project cartography, meanwhile had carried on the mapping to the master cylinder; After referred to three Liang four columns hydraulic Type hydraulic press of wall hydraulic system which some company produces as well as has consulted massively and the hydraulic system design books, had produced the system of numberal control working instructions, and had carried on the feasibility analysis to it, finally carried on the system analysis to the entire design, obtained the entire design to be practical and feasible.keywords：Hydraulc press Body structure目录1绪论 (1)2液压机的主要技术参数 (3)2.1 YA32─100T四柱万能液压机主要参数 (3)2.2 YA32─100T四柱万能液压机系统工况图 (4)3液压基本回路以及控制阀 (6)3.1 YA32─100T四柱万能液压机液压系统图 (6)3.2 YA32─100T四柱万能液压机工作循环图 (9)4液压缸 (10)4.1 主缸 (10)4.2 主缸活塞杆 (18)4.3 主缸的总效率 (20)4.4 顶出 (20)4.5 顶出缸活塞杆 (25)4.6 顶出缸的总效率 (26)4.7 各油缸工作流量 (27)4.8 液压缸损坏情况及原因分析 (29)5液压工作介质 (31)6液压辅助件及液压泵站 (32)6.1 管件 (32)6.2 密封件 (33)6.3 油箱 (35)6.4 过滤器 (38)6.5 立柱导杆 (38)6.6泵站的组成及工作过程 (40)7梁的设计 (41)7.1横梁的结构设计 (41)7.2上梁 (46)7.3下梁 (49)8 液压系统的安装 (49)总结 (50)致谢 (51)参考文献 (52)附录 (53)1 绪论1.1液压机的发展随着全球金融危机对实体经济影响加深，全球经济在经历连续4年5%左右的高速增长之后2010年急速掉头下滑。

毕业设计（论文）题目:Y32-100四柱型液压机的液压系统设计学院机电工程与自动化学院专业(层次) 机械制造及自动化（专升本）年级班级三一重工学生姓名许文斌学号114A2248指导教师谈仁年上海大学成人教育学院毕业论文设计目录摘要绪论第一章液压机的特点1.1液压机的特点 (6)1.2液压原理设计 (6)1.3 四柱型液压机工作原理 (7)第二章液压系统的设计及计算2.1Y32-100型四柱式液压机的主要技术参数 (8)2.2Y32─100型四柱式万能液压机系统工况图 (9)2.3液压基本回路及各控制阀 (9)2.3.1概述 (9)2.3.2Y32─100型四柱式万能液压机工作循环图 (14)2.4液压缸的设计 (14)2.4.1主液压缸 (14)2.4.2顶出液压缸 (16)2.4.3液压缸运动中的供油量 (17)第三章常用液压元件和液压油的选择3.1泵的选择 (18)3.2电动机的选择 (18)3.3液压控制阀的选择 (19)3.4液压油的选择 (19)3.5液压辅助件 (20)3.5.1管件 (20)3.5.2滤油器 (21)3.5.3压力表及开关 (22)3.5.4油箱 (22)3.6液压系统的安装.使用和维护 (22)3.6.1液压元件的安装 (22)3.6.2液压系统的使用 (23)3.6.3液压系统的调整 (24)第四章四柱液压机液压系统故障诊断4.1四柱液压机液压系统常见故障病因 (25)4.2故障诊断技术及应用 (26)结论 (28)致谢 (2)8参考文献 (29)摘要液压机是随着液压传动技术产生的，而液压传动的主要理论依据是流体力学中的帕斯卡原理、连续性原理以及能量守恒定理。

随着我国工业和科学技术的不断发展液压传动技术在诸多领域得到了越来越广泛的应用。

因此，由液压传动所产生的液压机也越来越受到人们的欢迎。

本设计主要是从概论、本体结构的设计及设计计算和液压系统的设计三个方面来叙述的，并详细说明了液压机的工作原理、特点、分类、基本参数及其零件等。

摘要本次设计的题目是YA32-1000KN万能液压机的设计，它是利用液压传动技术进行压力加工的设备。

它是用于锻压、轴类零件的压装或校正、冷挤、冲压、弯曲、压块、粉沫冶金、成型等工艺过程的压力加工机械，与机械压力机相比，它具有压力和速度可在广泛的范围内无级调整，可在任意位置输出全部功率和保持所需压力，并能完成压制成型和定程成型等工艺方式，结构布局灵活，各执行机构动作可很方便地达到所希望的配合关系等优点；然而，该液压机也具有一定的缺点：它的机身刚度较小，由于用四立柱作导向，活动横梁内侧导向套与四立柱磨损后不易调整。

本次设计采用软件与硬件相结合的方法，设计的液压机是YA32—1000KN四柱万能型，最大压制力为100吨，液压最大工作压力为16MPa，它的加工工艺较其它类型液压机简单。

主机为三梁四柱式结构，油缸由四柱导向，顶出缸布置于工作台中间孔内。

各操纵调整机构均集中设置在操纵箱面板上，动力机构（包括电动机、泵、阀等元件）设置于右侧。

根据给定的有关技术参数绘制液压机的动作线图，从动作线图上可以清楚的反映出各动作行程，速度和它们的配合关系，液压系统和电控系统的设计很重要，包括确定系统的执行元件（液压缸）的主要结构尺寸，绘制液压系统图，选择各类元件及辅件的形式和规格，确定系统的主要参数，进行必要的性能估算。

电器控制采用可编程控制，实行以油为工作介质，其油缸工作过程由按钮集中操作，使液压速度可调。

最后进行液压机的总体设计。

此次设计目的明确，通过老师细心指导，自己查阅有关资料，及到实习工厂观察学习，顺利完成设计任务。

通过这次设计培养了自己动手、综合运用多学科的理论知识和技能解决工程实际问题的能力，为以后实际工作打下基础。

关键词：液压机；四柱；电器控制；液压缸AbstractThis design topic is a hydraulie press, it is carried on the shaping using the hydraulic transmission technology the equipment. It uses in the forging and stamping, the axis class components pressure installs or the adjustment, the swaging, the ramming, the curving, the briquetting, the powder metallurgy, takes shape and so on the techological process shaping machinery, compares with the mechanical press, it has the pressure and the speed may adjust in the widespread acope the steo, may ourput the complete power and the maintenance in the free position needs the pressure,and can complete the suppression to take shape and decides the regulation to take shape and the craft way and so on, the structural configuration is flexible, each implementing agrncy movement may very conveniently achieve hoped merit and coordinate relations however, this hydraulice press also has the certain shortcoming;Its fuselage rigidity is smaller , due to makes the guidance with four columns,the active crossbeam Inside guidance set wears after four columns is not easy to regulate.This design uses the method which software and the hardware unifies, the design hydraulic perss is the YA32-1000KN four columns multi-purpose, the biggest suppressed strength is 100 tons, the hydraulic pressure biggest working pressure is 16Mpa, itsprocessing craft compares other tupe hydraulic presses to be simple. The main engine is three Liang four columns structures,the cylinder guides by four columns,goes against the cylinder arrangement in the work table middle hole. Front the control box arrangement is right to the fuselage leans. Each operation adjusting mechanism strongly establishes on the control box kneading board , the actuating unit (including electric motor, pumps,part and valve, ect) establishes to right flank. According to the related technical parameter which assigns draws up the hydraulic press the movement graph, the driven makes in the graph to be allowed the clear reflection carious movements travelling schedule, speed and their coordinate relations. The hydraulic system and the lelctrically controlled system design is very important, including determination system functional element (hudraulic cylinder) main structure size, draws up the official hydraulic scheme, chooses each kind of part and the auxiliary form and the specification, definite system main parameter, carries on the essential performance evaluation. The electric appliance control uses theprogrammable control., the implement take the oil as the actuating medium, its cylinder work process by button centralized control, it causes the suooressed speed to be possible to move. Finally carries on the hydraulic press the system design.This design goal is clear,carefullu instructs through teacher,own consult the pertinent data, and to factory affiliated with a school observation study, smoothly has completed the design task. Raise myself through this design to begin, the synthesis utilizes the multi-disciplinary theory knowledge and the skill solution project actual problem ability, will build the foundation for the later practical work.Key words: hydraulic press; four columns; electric appliance control; hydraulic cylinder目录第1章绪论 (1)1.1 液压传动及液压系统 (1)1.1.1 液压传动的发展 (1)1.1.2 液压系统的组成 (1)1.2 设计的任务及意义 (2)第2章液机的主要技术参数 (3)2.1 YA32─1000KN四柱万能液压机主要参数 (3)2.2 YA32─1000KN四柱万能液压机系统工况图 (4)第3章液压基本回路以及控制阀 (6)3.1 YA32─1000KN四柱万能液压机液压系统图 (6)3.2 YA32─1000KN四柱万能液压机工作循环 (8)YA32─1000KN四柱万能液压机工作循环如表3.1所示 (8)第4章液压缸的设计 (9)4.1 主缸的设计 (9)4.1.1 材料 (9)4.1.2 主缸内径的设计 (9)4.1.3 缸筒壁厚δ (11)4.1.4 缸筒壁厚校核 (11)P (12)4.1.5 缸筒的暴裂压力r4.1.6 缸筒底部厚度 (12)4.1.7 缸筒端部法兰厚度h (12)4.1.8缸筒法兰连接螺栓 (13)4.1.9 主缸活塞杆的设计 (13)4.1.10 主缸的总效率 (15)4.2 顶出液压缸的设计 (16)4.2.1 材料 (16)4.2.2 顶出缸内径的设计 (16)4.2.3 液压缸的理论作用力F (17)4.2.4 缸筒壁厚δ (17)4.2.5 缸筒壁厚校核 (18)4.2.6 缸筒的暴裂压力P (19)r4.2.7 缸筒底部厚度 (19)4.2.8 缸筒端部法兰厚度h (19)4.2.9 缸筒法兰连接螺栓 (20)4.2.10 顶出缸活塞杆的设计 (20)4.2.11 顶出缸的总效率 (22)4.3液压缸运动中的供油量 (23)4.3.1 主液压缸的进出油量 (23)4.3.2 顶出液压缸的进出油量 (24)4.4确定快进供油方式,液压泵的规格,驱动电机功率 (24)4.5 立柱的设计 (25)4.5.1 材料 (25)4.5.2 计算截面尺寸 (25)4.5.3 直径 (26)4.6 工作台的设计 (27)4.6.1 结构形式 (27)4.6.2 形状和尺寸要求 (27)4.6.3 工作台强度计算 (27)4.7 横梁的结构设计 (27)第5章液压辅助元件及液压油的选择 (28)5.1 管件 (28)5.1.1 高压金属油管内径d (28)5.1.2 高压金属油管壁厚 (28)5.1.3 高压软管内径d (28)1 (29)5.1.4 低压软管内径d25.2 密封件 (29)5.3液压油的选择 (31)第6章电气控制系统设计 (32)6.1 PLC的发展趋势 (32)6.2 PLC的特点 (33)6.3 可编程控制器的选择 (34)6.3.1 S7-200的概述 (34)6.3.2 S7-200系列PLC的CPU的选择 (34)6.4 液压机的电气控制原理 (36)6.5 液压机的工作流程 (38)6.6 液压机的PLC工作梯形图 (39)第7章结论 (40)参考文献 (41)致谢 (42)附录1 (43)附录2 (44)第1章绪论1.1液压传动及液压系统1.1.1液压传动的发展液压传动相对于机械传动来说，是一门新兴的技术，被广泛应用于机械设计制造中，工程建筑，石油化工，交通运输，军事机械，矿山，冶金，航空，航海，轻工，渔业，林业以及宇宙航行，海洋开发，核能建筑等各项技术领域中。

徐州工程学院毕业设计（论文）开题报告徐州工程学院2013年2月10日课题 名 称: Y 」学 生 姓 名: 指 导 教 师: 所 在 学 院:专 业 名 称:液压机本体和液压系统设计 王鹏 学号:20090603225 张元越 职称:机电工程学院 讲师机械设计制造及其自动化一、课题简介:液压机是一种利用液体压力能来传递能量，以实现各种压力加工工艺 的机器。

Y32系列四柱液压机，机身结构为三梁四柱式，结构简单，通用性 强，适应于拉伸、弯曲、校正、压装等工艺。

液压系统采用大流量插装阀系统，体现了现代液压控制的发展方向。

具有重要的实际价值。

二、YA32- 315液压机介绍:编程序控制器，并有独立的电器及液压动力机 构。

采用按钮集中控制，可实现调整、手动及制采用整体式插装阀集成系统，减少了泄漏点，动作可靠，使用寿命长。

可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。

工 作压力、行程可在规定范围内调节。

米用按钮集中控制，具有调整、手动 及半自动三种操作方式。

适用领域：适用于金属材料的拉伸、冲裁（应选配冲裁缓冲装置）、弯曲、 翻边、冷挤压等各种冲压工艺，还适用于较正、压装、粉末制品和磨料制 品的压制成型以及塑料制品，绝缘材料的压制成型。

可选附件或功能: •移动工作台 •冲裁缓冲装置•光电保护装置 •换模用浮动导轨和滚动托架 •模具快速夹紧机构 •行程、压力、速度数显、数控装置 •触摸式工业显示屏 液压系统加热、冷却装置 •打料装置 •换模小车 •滑块安全栓 •模具加热及温控装置 • PLC 可编程控制器 •压边圈及驱动系统。

技术参数YD32-6 YD32-1 YD32-1 YD32-20 YD32-25 YD32-25 YD32-31 YD32-31YD32-4003 00 60 0 0 0A 5 5A公称力 kN 630 1000 1600 2000 2500 2500 3150 3150 4000 顶出力kN190190190280280280630630630特点与用途：Y D32系列四柱液压机，液压系 列采用二通插装阀；电器控制系统可配“PC ”可半自动操作方式。

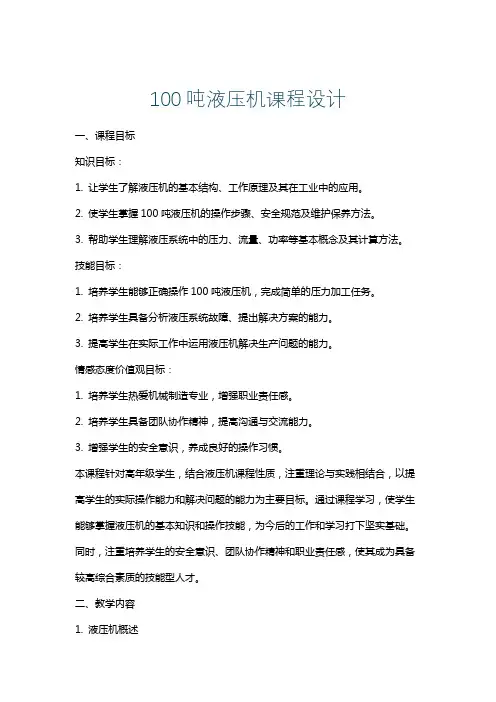

100吨液压机课程设计一、课程目标知识目标：1. 让学生了解液压机的基本结构、工作原理及其在工业中的应用。

2. 使学生掌握100吨液压机的操作步骤、安全规范及维护保养方法。

3. 帮助学生理解液压系统中的压力、流量、功率等基本概念及其计算方法。

技能目标：1. 培养学生能够正确操作100吨液压机，完成简单的压力加工任务。

2. 培养学生具备分析液压系统故障、提出解决方案的能力。

3. 提高学生在实际工作中运用液压机解决生产问题的能力。

情感态度价值观目标：1. 培养学生热爱机械制造专业，增强职业责任感。

2. 培养学生具备团队协作精神，提高沟通与交流能力。

3. 增强学生的安全意识，养成良好的操作习惯。

本课程针对高年级学生，结合液压机课程性质，注重理论与实践相结合，以提高学生的实际操作能力和解决问题的能力为主要目标。

通过课程学习，使学生能够掌握液压机的基本知识和操作技能，为今后的工作和学习打下坚实基础。

同时，注重培养学生的安全意识、团队协作精神和职业责任感，使其成为具备较高综合素质的技能型人才。

二、教学内容1. 液压机概述- 液压机的基本结构及其工作原理- 液压机在工业生产中的应用2. 100吨液压机的操作与使用- 操作步骤及注意事项- 安全规范与维护保养- 常见故障分析与排除方法3. 液压系统基础知识- 液压油的选择与使用- 压力、流量、功率的计算- 液压系统的基本回路4. 实践操作- 100吨液压机的实际操作训练- 压力加工任务的完成- 故障分析与排除实践5. 教学案例分析与讨论- 液压机在实际生产中的应用案例- 操作过程中可能出现的问题及解决方法教学内容依据课程目标，结合教材章节，科学系统地组织与安排。

在教学过程中，注重理论与实践相结合，提高学生的实际操作能力。

教学进度按照以下安排进行：第一周：液压机概述、液压系统基础知识第二周：100吨液压机的操作与使用第三周：实践操作（上）第四周：实践操作（下）、教学案例分析与讨论三、教学方法为了提高教学效果，激发学生的学习兴趣和主动性，本章节将采用以下多样化的教学方法：1. 讲授法：通过教师对液压机的基本概念、工作原理、操作方法等理论知识进行系统讲解，帮助学生建立完整的知识体系。

YA32 —200四柱式万能液压机系统电气控制系统设计班级：机械0805 _________姓名：____________________学号：____________________中南大学机电院指导老师：____________目录一、YA32-200四柱式万能液压机的工作原理YA32-200四柱式万能液压机的结构YA32-200四柱式万能液压机液压系统的组成YA32-200四柱式液压机的液压系统原理二、液压机电继电器-接触器电气控制设计继电器-接触器电气控制电路图分析及设计电气元件的选择三、液压机可编程控制器系统的设计PLC控制系统的设计原则PLC控制系统的设计步骤PLC选型PLC系统的接线外设元器件选择PLC程序设计程序调试四、总结五、参考文献中南大学机电工程学院.YA32-200四柱式万能液压机的工作原理YA32- 200实物图片1. YA32-200四柱式万能液压机的结构液压压力机的英文名称是hydraulic and oil press 液压压力机又称液压成形压力机，使用各种金属与非金属材料成型加工的设备。

液压压力机主要是有机架、液压系统、冷却系统、加压油缸、上模及下模，加压油缸装在机架上端，并与上模联接，冷却系统与上模、下模联接。

其特征在于机架下端装有移动工作台及与移动工作台联接的移动油缸，下模安放在移动工作台的上面。

液压机的结构类型有单柱式、三柱时、四柱式等形式，YA32- 200四柱万能液压机是四柱式的，它主要由横梁、导柱、工作台、上滑块和下滑块顶出机构等部件组成，结构原理图如图1-1所示。

中南大学机电院图1-1四柱液压机结构原理图1-床身2-工作平台3-导柱4-上滑块5-上缸6-上滑块模具7-下滑块模具液压机的主要运动是上滑块机构和下滑块顶出机构的运动，上滑块机构由主液压缸（上缸）驱动，顶出机构由辅助液压缸（下缸）驱动。

液压机的上滑块机构通过四个导柱导向、主缸驱动，实现上滑块机构“快速下行T慢速加压T保压延时T快速回程T原位停止”的动作循环。

中华人民共和国教育部****大学毕业设计设计题目： 100T四柱液压机液压系统设计学生： *****指导教师： *******教授学院：*******学院专业：************************************************大学毕业设计任务书设计题目 100T四柱液压机液压系统设计指导教师**************专业 ********************************************* 学生*************100T四柱液压机液压系统设计摘要本设计为四柱式液压机，四柱液压机的主机主要由上梁、导柱、工作台、移动横梁、主缸、顶出缸等组成。

其中主缸可完成快速下行、慢速加压、保压延时、释压换向、快速返回、原位停止的动作；顶出缸可实现向上顶出、停留、向下退回、原位停止的动作。

本设计主机最大工作负载为1000KN。

通过对液压缸工况分析确定液压缸负载的变化，拟定液压系统图和电磁铁动作顺序。

并设计主液压缸，计算主液压缸的尺寸和流量，主缸的速度换接与安全行程限制通过行程开关来控制。

根据技术要求及设计计算选择液压泵、GE系列电磁阀等液压元件。

通过液压系统压力损失和温升的验算，液压系统的设计可以满足液压机顺序循环的动作要求，设计的四柱液压机能够实现塑性材料的锻压、冲压、冷挤、校直、弯曲等成型加工工艺。

本液压系统选用PLC控制系统，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。

液压机采用集中式布置，液压系统油源与控制调节装置置于主机之外。

该液压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，压力和行程可在规定的范围内任意调节，操作简单。

关键词：四柱液压机；液压系统；PLC100T Four-column hydraulic press hydraulic system designAbstractThe design for the Four-column hydraulic machine, four-column hydraulic machine is mainly composed of the host beam, pillar, table, moving beams, master cylinders, composed of the top of the cylinder. The master cylinder can be completed quickly down, slow compression, security calendar, the release pressure for the rapid return of in situ to stop the action; the top of the cylinder can be achieved out of the top up, stay, down the back, stopped in situ action. The design maximum working load of the host 1000KN. Conditions on the hydraulic cylinder hydraulic cylinder load analysis to determine changes in the hydraulic system developed action plans and the electromagnet order. And the main hydraulic cylinder design to calculate the size of the main cylinder and the flow rate of master cylinder for access and security, travel limit switches to control through the stroke. Calculated according to the technical requirements and design options hydraulic pump, GE series of solenoid valves and other hydraulic components. The hydraulic system pressure loss and temperature rise of checking, hydraulic system design to meet the hydraulic requirements of the order cycle of action, designed to achieve four-column hydraulic press plastic material, forging, stamping, cold extrusion, straightening, bending and other forming processes. The PLC control system, hydraulic system used by a variety of hydraulic pumps and cylinders and valves to achieve energy conversion, regulation and distribution, complete a variety of process action cycle. Hydraulic press using a centralized arrangement, the hydraulic system and control of oil sources outside the regulating device in the host.The hydraulic machine structure is compact, reliable sensitive action, speed, energy consumption, low noise, stress and travel can be adjusted within the limits prescribed, simple operation.Keywords: Four-column hydraulic press; hydraulic system; PLC目录摘要Abstract1 绪论 (1)1.1 概述 (1)1.2 发展概况 (2)2液压系统工况分析 (3)2.1 载荷的组成和计算 (3)2.1.1 主液压缸载荷的组成与计算 (3)2.1.2 绘制负载图和速度图 (4)2.1.3 初选系统工作压力 (4)2.2 液压系统及元件的设计 (5)2.2.1 拟定液压系统图 (5)2.2.2 电磁铁动作顺序 (6)3 液压缸的设计 (7)3.1 液压缸基本结构设计 (7)3.1.1 液压缸的类型 (7)3.1.2 缸口部分结构 (7)3.1.3 缸底结构 (7)3.2 缸体结构设计 (7)3.2.1 液压缸主要参数的确定 (7)3.2.2 液压缸动作时的流量 (8)3.2.3 缸的设计计算 (9)3.2.4 活塞的设计 (12)3.2.5 活塞杆的设计 (13)3.2.6 导向环的设计 (15)3.2.7 导向套的设计 (16)3.2.8 缸盖的设计 (16)4 液压元件的选择及性能验算 (19)4.1 液压元件的选择 (19)4.1.1 液压泵的选择 (19)4.1.2 GE系列阀简介及选择 (20)4.1.3 辅助元件的选择 (20)4.1.4 管件的选择及计算 (21)4.1.5 油箱容量的确定 (22)4.2液压系统性能验算 (23)4.2.1 液压系统压力损失 (23)4.2.2 液压系统的发热温升计算 (24)5 液压系统的PLC控制设计 (25)5.1 PLC概述 (25)5.2 控制部分设计 (25)6 结论 (29)参考文献致谢四柱液压机液压系统设计1绪论1.1 概述液压机是一种以液体为工作介质，用来传递能量以实现各种工艺的机器。

摘要本次毕业设计为压力机总体及控制系统设计。

压力机主要由主机、液压系统和电气控制系统三部分组成。

本文重点对电气控制系统进行了设计和编程，对压力机主机进行了简单的设计，并设计了压力机控制系统配套电气控制柜。

压力机的主机主要由横梁、滑块、工作台、导柱、主缸和顶出缸等组成，通过对主机载荷的分析，对横梁、滑块、工作台和导柱及其互相间的连接进行了简单的设计,进而完成了总体结构设计。

由给定设计参数，通过对压力机工作过程的分析,绘制了压力机工作流程图，确定了控制方案，完成了PLC选型、输入输出分配、器件选择及硬件接线等设计过程,并进行了相应的程序分析和编程。

对其中的保压过程闭环控制进行了一定的分析计算，确定了一些设计参数。

所设计控制系统能实现压力机启停、送料、手动/自动工作和安全互锁等工作要求,保证液压机安全准确工作.最后，本文对专用控制柜进行了设计，包括柜体外形尺寸、室内结构分布、器件安装、通风散热方案等.关键词压力机控制系统 PLCABSTRACTThe graduation design is general structure and control system design of 6300kN hydraulic press。

Hydraulic press mainly composed of three parts: the mainframe，the hydraulic system and the electrical control system。

This paper focuses on the design and programming of the electrical control system, and gives a simple design for the mainframe, and designed the complete electrical control cabinet of the machine。

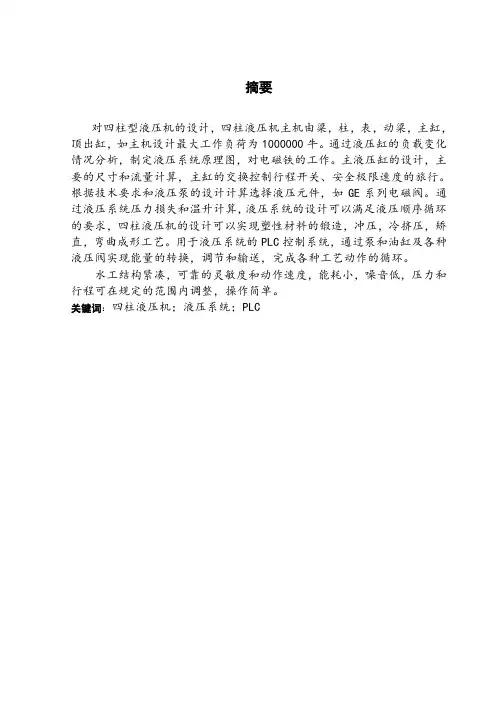

摘要对四柱型液压机的设计，四柱液压机主机由梁，柱，表，动梁，主缸，顶出缸，如主机设计最大工作负荷为1000000牛。

通过液压缸的负载变化情况分析，制定液压系统原理图，对电磁铁的工作。

主液压缸的设计，主要的尺寸和流量计算，主缸的交换控制行程开关、安全极限速度的旅行。

根据技术要求和液压泵的设计计算选择液压元件，如GE系列电磁阀。

通过液压系统压力损失和温升计算，液压系统的设计可以满足液压顺序循环的要求，四柱液压机的设计可以实现塑性材料的锻造，冲压，冷挤压，矫直，弯曲成形工艺。

用于液压系统的PLC控制系统，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。

水工结构紧凑，可靠的灵敏度和动作速度，能耗小，噪音低，压力和行程可在规定的范围内调整，操作简单。

关键词：四柱液压机；液压系统；PLCAbstractTo the design of the four-column hydraulic press, four-column hydraulic press is mainly composed of host, beam, column, table, moving beam, master cylinder, from the top of the cylinder. The mainframe design maximum working load of the 1000 kn. Conditions of the hydraulic cylinder hydraulic cylinder load analysis to determine the change of the hydraulic system development plan of action and the electromagnet work in order. And the size of the main hydraulic cylinder design and calculation of main cylinder and the access and security the flow rate of the master cylinder stroke limit switch through the stroke control. Calculated according to the technical requirement and the choice of the design of the hydraulic pump electromagnetic valve other gm series hydraulic components. Hydraulic system pressure loss and temperature rise, the design of the hydraulic system can satisfy the demands of action sequence cycle hydraulic, four-column hydraulic press is developed plastic material, forging, stamping, cold room ion, straightening, bending and forming process. PLC control system, through a variety of hydraulic pump, hydraulic cylinder and valve to realize the energy conversion, the hydraulic system, regulating and allocation, finish all kinds of craft operating cycle.A sensitive and reliable hydraulic machine structure is compact, the movement speed, energy consumption, low noise, pressure and stroke can be adjusted within the prescribed scope, the operation is simple.Keywords: Four-column hydraulic press; hydraulic system; PLC目录第一章绪论 (1)1.1 概述 (1)1.2 发展概况 (2)第二章液压系统工况分析 (3)2.1 载荷的组成和计算 (3)2.1.1 主液压缸载荷的组成与计算 (3)2.1.2 绘制负载图和速度图 (4)2.1.3 初选系统工作压力 (5)2.2 液压系统及元件的设计 (5)2.2.1 拟定液压系统图 (5)2.2.2 电磁铁动作顺序 (7)第三章液压缸的设计 (9)3.1 液压缸基本结构设计 (9)3.1.1 液压缸的类型 (9)3.1.2 缸口部分结构 (9)3.1.3 缸底结构 (9)3.2 缸体结构设计 (9)3.2.1 液压缸主要参数的确定 (9)3.2.2 液压缸动作时的流量 (11)3.2.3 缸的设计计算 (11)3.2.4 活塞的设计 (14)3.2.5 活塞杆的设计 (16)3.2.6 导向环的设计 (18)3.2.7 导向套的设计 (18)3.2.8 缸盖的设计 (20)第四章液压元件的选择及性能验算 (22)4.1 液压元件的选择 (22)4.1.1 液压泵的选择 (22)4.1.2 GE系列阀简介及选择 (23)4.1.3 辅助元件的选择 (24)4.1.4 管件的选择及计算 (25)4.1.5 油箱容量的确定 (26)4.2液压系统性能验算 (26)4.2.1 液压系统压力损失 (27)4.2.2 液压系统的发热温升计算 (28)第五章液压系统的PLC控制设计 (30)5.1 PLC概述 (30)5.2 控制部分设计 (30)结论 (35)参考文献致谢第一章绪论1.1 概述液压机是一种以液体为工作介质，用于运输的能源来实现各种技术的机械。

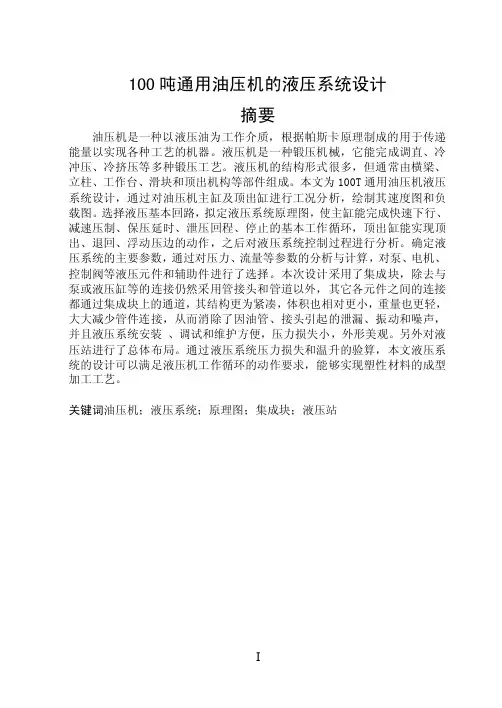

100吨通用油压机的液压系统设计摘要油压机是一种以液压油为工作介质，根据帕斯卡原理制成的用于传递能量以实现各种工艺的机器。

液压机是一种锻压机械，它能完成调直、冷冲压、冷挤压等多种锻压工艺。

液压机的结构形式很多，但通常由横梁、立柱、工作台、滑块和顶出机构等部件组成。

本文为100T通用油压机液压系统设计，通过对油压机主缸及顶出缸进行工况分析，绘制其速度图和负载图。

选择液压基本回路，拟定液压系统原理图，使主缸能完成快速下行、减速压制、保压延时、泄压回程、停止的基本工作循环，顶出缸能实现顶出、退回、浮动压边的动作，之后对液压系统控制过程进行分析。

确定液压系统的主要参数，通过对压力、流量等参数的分析与计算，对泵、电机、控制阀等液压元件和辅助件进行了选择。

本次设计采用了集成块，除去与泵或液压缸等的连接仍然采用管接头和管道以外，其它各元件之间的连接都通过集成块上的通道，其结构更为紧凑，体积也相对更小，重量也更轻，大大减少管件连接，从而消除了因油管、接头引起的泄漏、振动和噪声，并且液压系统安装、调试和维护方便，压力损失小，外形美观。

另外对液压站进行了总体布局。

通过液压系统压力损失和温升的验算，本文液压系统的设计可以满足液压机工作循环的动作要求，能够实现塑性材料的成型加工工艺。

关键词油压机；液压系统；原理图；集成块；液压站The design of 100T hydraulic press hydraulicsystemAbstractHydraulic presses are machines that use liquid as working mediumand are made according to the principle of PASCAL to deliver energy to achieve various processes.Hydraulic presses are metal forming machines which can complete various forging technology such as alignment, cold forging, cold extruding and so on. Hydraulic presses have many structural forms but more often than not theyare composed ofcrossbeam,vertical post,work table, slide block and ejector parts.Thispaper is aboutthe design of 100T hydraulic press's hydraulic system, though the condition analysis of the hydraulic press's main cylinder and ejection cylinder, we can draw their velocity diagrams and load diagrams. Then we choose basic hydraulic circuit to form the hydraulic system schematics. We must make sure the main cylinder can complete the basic working cycle of fast descending, deceleration repression, time delay of press forming, relinef-pressure return and stop, and on the other hand, ejection cylinder can realize the action of ejection, return and floating side pressing. After that, we must analyse the control process of the hydraulic system. Hydraulic system's main parameters are determined and through the analysis and calculation of pressure, flow and other parameters, and then we can go on the choose hydraulic components and auxiliary parts such as pump , motor, filters, control valves.This design adopted the manifold block, and except that the connection of pump and hydraulic cylinder still uses the pipes and pipe joints, the connection of other components all through the channel of the manifold block. Its structure is morecompact, volume is relatively smaller, its weight is lighterwithout pipe connection. What's more, it can eliminate leakage of tubing, connectors, vibration and noise, also, the installation, commissioning and maintenance of hydraulic systrem are convenient, low pressure drop, and it looks more beautiful.The paper has also designed the overall layout of the hydraulic station.what is more this paper have three-dimensional graph of integrated block, hydraulic pressure station,which make it more beautiful and accessible to reader.The hydraulic system can meet the press order cycle action requires and realize the plastic material forging press, stamping cold extrusion, straightening, bending forming process and other contour machining technic through check calculation of hydraulic system pressure loss and the temperature of the hydraulic system.Key words hydraulic press;hydraulic system;system diagram; manifold block;hydraulic station目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 研究背景 (1)1.2 研究目的与意义 (1)1.2.1 研究目的 (1)1.2.2 研究意义 (2)1.3 研究内容 (2)第2章液压系统设计要求和工况分析 (3)2.1 明确对液压系统的设计要求 (3)2.2 液压系统的工况分析 (4)2.2.1 液压机主缸的工况分析 (4)2.2.2 液压机顶出缸的工况分析 (5)第3章确定液压系统主要参数 (7)3.1 确定液压缸的主要参数 (7)3.1.1初选液压缸的工作压力 (7)3.1.2 确定液压缸的主要结构尺寸 (7)3.2 计算系统所需压力 (8)3.3 系统流量的计算 (9)3.3.1 主缸流量的计算 (9)3.3.2. 顶出缸流量的计算 (10)第4章液压机液压系统原理图设计 (11)4.1 系统原理图的设计 (11)4.2 液压系统原理图的问题 (13)4.3 液压系统的工作原理 (14)第5章液压元件的选择 (17)5.1 确定液压泵及驱动电机的功率 (17)5.1.1 确定液压泵的工作压力 (17)q (17)5.1.2 确定液压泵的最大流量p5.1.3 选择液压泵的规格 (18)5.1.4 电动机的选择 (18)5.2 阀类元件及辅助元件的选择 (18)5.3 管道尺寸的确定 (20)5.4 油箱容积的确定 (20)5.5 系统温升的验算 (21)第6章液压站结构设计 (23)6.1 液压站的结构型式 (23)6.2 液压泵的安装方式 (23)6.3 液压集成油路的设计 (23)6.4 液压油箱的设计 (24)结论 (27)致谢 (28)参考文献 (29)附录 (30)第1章绪论1.1 研究背景液压传动在机械制造、冶金、工程机械、农工机械、轻工机械、航空、船舶等各个部门均有广泛应用。

液压机的液压系统设计
液压机的液压系统最基本的组成部分就是液压源，加工设备和液压执行元件。

一般常见的液压系统主要包括油泵、控制阀、液压缸、油箱和管路等各个部分。

常规液压系统的设计流程一般分为如下几个步骤：
1. 确定加工设备的工作需求：设计师需要了解液压机工作载荷、速度、精度以及循环时间等各方面的工作要求。

2. 根据工作要求配置液压源：一般情况下，液压源包括液压泵、油箱、冷却器和滤芯等部件，根据用户需要，液压机可以使用不同的液压泵，如齿轮泵、柱塞泵和推进式泵等。

3. 选定控制阀：液压控制阀是确定液压动作的关键部件。

设计师需要选择合适的控制阀类型和规格以及确定液压回路的组合。

4. 设计液压缸：设计师应该根据工作载荷和速度的要求，选定合适的液压缸型号和规格。

5. 设计管路系统：液压管路的设计包括液压管材料、管路尺寸选择、并联和分流等元素的确定。

6. 确定液压系统的相关参数：设计师需要根据实际情况，确定油液压力、设备的各个动作速度以及循环时间等参数。

液压机的液压系统设计需要根据工作场景和工作要求进行综合
考虑，充分了解设备的性能参数和工作条件，才能发挥设备的最佳工作状态。

液压系统设计说明书一、设计概述液压系统是一种将动力转换为机械能的传动系统，广泛应用于各种工业设备和机器中。

本次设计的液压系统主要应用于挖掘机的操作，该系统需要具备高效率、高可靠性、低能耗和易于维护的特点。

二、系统组成1. 液压泵：液压泵是液压系统的核心部件，负责提供压力油。

本设计选用柱塞泵，其具有高压力、高效率、长寿命等优点。

2. 液压缸：液压缸是将液压能转换为机械能的执行元件。

本设计选用双作用活塞缸，以满足挖掘机在挖掘和提升等不同工况下的需求。

3. 控制阀：控制阀用于控制液压油的流向和流量，从而实现执行元件的运动控制。

本设计选用方向控制阀和压力控制阀，以实现挖掘机的各种动作。

4. 油箱：油箱是液压系统的油液储存部件，具有散热、沉淀杂质等功能。

本设计选用封闭式油箱，以减少油液污染和散热不良等问题。

5. 管路与接头：管路与接头用于连接液压元件，保证液压油的流动畅通。

本设计选用耐高压、耐腐蚀的管路和标准接头，以提高系统的可靠性和安全性。

三、系统特点1. 高效率：本设计采用高效率的柱塞泵，可有效降低能量损失，提高系统效率。

2. 高可靠性：选用高质量的液压元件和管路，采用标准化的连接方式，提高了系统的可靠性和稳定性。

3. 低能耗：通过优化液压元件的参数和系统布局，降低能耗，符合绿色环保要求。

4. 易于维护：采用模块化设计，便于拆卸和维修；同时，选用易于购买的标准件，降低了维护成本。

四、系统控制本设计的液压系统采用手动控制和自动控制相结合的方式。

手动控制主要用于初次的设备调试和应急情况下的操作；自动控制则根据预设的程序，自动完成挖掘机的各种动作。

在自动控制中，还引入了传感器和电液比例阀等智能控制元件，以提高控制的精度和响应速度。

五、系统安全为确保系统的安全运行，采取了以下措施：1. 设置溢流阀和减压阀等安全保护装置，防止过载和压力过高对系统造成损坏；2. 在油箱中设置液位计和温度计，实时监测油液的液位和温度，防止油液不足或温度过高对系统造成影响；3. 在管路中设置过滤器，防止杂质进入系统对元件造成损坏；4. 设置报警装置，当系统出现异常情况时，及时发出报警信号并切断电源，确保设备和人员的安全。

100吨砂轮液压机电液控制系统设计摘要液压机是制品成型生产中应用最广的设备之一，也是理想的成型工艺设备，特别是当液压系统实现具有对压力、行程、速度单独调整功能后，不仅能实现对复杂工件以及不对称工件的加工，而且，废品率非常低，与机械加工系统相比，有极大的优越性。

近年来，随着微电子技术、液压技术等的发展，液压机有了更进一步的发展，其高技术含量增多，众多机型已采用CNC或PC机来控制，提高了产品加工质量和生产率。

四柱液压机由主机及控制机构两大部分组成。

液压机主机部分包括液压缸、横梁、立柱及充液装置等。

动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。

液压机采用PLC控制系统，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。

该系列液压机具有独立的动力机构和电气系统，并采用按钮集中控制，可实现手动和自动两种操作方式。

该液压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，压力和行程可在规定的范围内任意调节，操作简单。

在本设计中，通过查阅大量文献资料，设计了液压缸的尺寸，拟订了液压原理图。

按压力和流量的大小选择了液压泵，电动机，控制阀，过滤器等液压元件和辅助元件。

关键词：液压机，主机，控制机，液压系统100tons of grinding wheel hydraulic mechanical and electrical hydrauliccontrol system designAuthor:HouZhiYongTutor :LiChangShiAbstractHydraulic press is one of the most widely used device in the production of molding，it is the ideal molding process equipment, especially when the hydraulic system to achieve with the right pressure, stroke and speed adjustment alone, not only to achieve the complex and asymmetric parts of the work piece processing, and that the rejection rate is very low, it has great advantages compared to machining systems. In recent years, with the development of microelectronic technology and hydraulic technology, hydraulic press had a further development, increased its high-tech, many models have been control by the CNC or PC, which improved processing quality and productivity.The four pillars of hydraulic press mainframe and control system composed of two. Hydraulic press the mainframe includes hydraulic cylinder, beams, pillar and filling liquid equipment, etc. The motor by oil tank, high-pressure pump, the control system, motor, pressure valves, direction valve etc. Hydraulic machine adopts PLC control system, through the pump and oil cylinder and all kinds of hydraulic valves to realize the transfer of energy, regulation and conveying, finish all kinds of craft operating cycle. The series hydraulic machine independent of the dynamic mechanism and the electrical system, and centralized control buttons used, achieve both manual and automatic two kinds of operating mode.The hydraulic press compact structure, action quick, reliable, and speed, little energy consumption, and low noise, pressure and travel can be within a prescribed scope to arbitrarily regulate, and operate simple. In this design, by consulting a large number of literature, the design of hydraulic cylinder size, and formulate the hydraulic principle diagram. According to the size of the pressure and flow choose hydraulic pump and motor, control valves, filter and hydraulic components and auxiliary components.Keywords: Hydraulic press, host, control machine, hydraulic system目录1 液压机液压系统原理图设计 (1)1.1自动补油的保压回路设计 (1)1.2释压回路设计： (2)1.3液压缸工作循环 (2)2液压系统的计算和元件选型 (4)2.1确定液压缸主要参数： (4)2.2液压元件的选择 (6)2.2.1确定液压泵规格和驱动电机功率 (6)2.2.2阀类元件及辅助元件的选择.................... 错误！未定义书签。
