数字逻辑课程知识点

第一章数字逻辑概论

1.计算机中常见的几种数制及其转换方法(十进制、二进制、十六进制)

2.有符号数的补码表示方法(要求会求符号数的补码或从补码求实际的有符号数)3.掌握ASCII码概念。知道常用字符(空格、数字0-9和字母A – Z,a- z等)的ASCII 码。

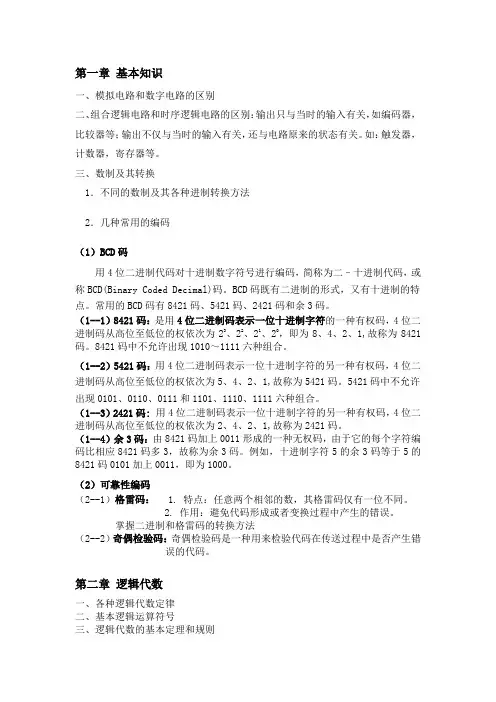

4.掌握8421BCD码的概念,会用BCD码表示十进制数

5.掌握基本逻辑运算(“与”、“或”、“非”、“与非”、“或非”、“异或”以及“同或”等运算)及其逻辑符号。

6.掌握逻辑函数的5种表示方法(真值表表示法、逻辑表达式表示法、逻辑图表示法、波形图表示法、卡诺图表示法)

第二章逻辑代数

1.逻辑代数的基本定律和恒等式(摩根定理)

2.逻辑代数的基本规则(代入规则、反演规则、对偶规则)

3.把“与---或”表达式变换为“与非---与非”和“或非---或非”表达式的方法

4.逻辑函数的代数化简方法:

并项法(A+/A=1)

吸收法(A+AB=A)

消去法(A+/AB=A+B)

配项法(A=A*(B+/B))

5.卡诺图的特点:每个小方格都惟一对应于一个不同的变量组合(一个最小项),而且,上、下、左、右在几何上相邻的方格内只有一个因子有差别。任何一个函数都等于其卡诺图中为1的方格所对应的最小项之和。

6.掌握用卡诺图化简逻辑函数的方法

7.理解无关项的概念:即实际应用中,在真值表内对应于变量的某些取值,函数的值是可以任意的,或者这些变量的取值根本不会出现,这些变量取值对应的最小项即称为

无关项或任意项,每个无关项的值既可以取0,也可以取1,具体的取值以得到最简的函数表达式为准。

第三章MOS逻辑门电路

1.数字集成电路的分类:

从集成度方面分:小规模(SSI)、中规模(MSI)、大规模(LSI)、超大规模(VLSI)

和甚大规模(ULSI)。

从制造工艺方面分:CMOS、TTL、ECL以及BiCMOS等

2.CMOS的特点:(功耗低、抗干扰能力强、电源范围宽)

3.理解集成电路各种参数的意义:

(1)V IL

(max

、V IH(min)、V OH(min)、V OL(max)、I IH

(max)

、I IL

(max)

、I OH

(max)

、I OL

(max)

(2)高电平噪声容限期VNH = V OH(min) —V IH(min)

(3)低电平噪声容限期VNL = V IL

(max)

—V OL(max)

(4)传输延迟时间t PLH、t pHL以及tpd = (t PLH + t pHL)/2

(5)功耗(动态功耗和静态功耗)。动态功耗P d = (C pd+C L)* V2DD*f

(6)延时--功耗积

(7)扇入数与扇出数

扇入数是指门电路的输入端个数;

扇出数是指正常工作情况下,所能带同类门电路的最大数目。计算扇出数时,

同时考虑输出高、低电平以及负载门类型三种因素,取最小值。

4.漏极开路门、三态门的作用?

5.CMOS传输门的作用?

6.门电路相接时需要考虑两个问题:

(1)电平兼容问题:V OH(min)≥V IH(min);V OL(max) ≤V IL(max)

(2)扇出(驱动)问题:

灌电流(即驱动门输出为低)时,要求:I

OL(max)

≥I IL(total)

拉电流(即驱动门输出为高)时,要求:I

OH(max)

≥I IH(total)

7.抗干扰措施(P116-P117,多余端的除理、去耦滤波电容、接地)

第4章 组合逻辑电路

1.掌握组合逻辑电路的分析方法

由逻辑电路写逻辑表达式;

由逻辑表达式写出真值表;

确定逻辑电路功能。

2.掌握组合逻辑电路的设计方法

明确功能要求,确定输入、输出变量及表示符号

列出真值表;

由真值表写出逻辑表达式(多个变量时,要借助卡诺图)

画出逻辑图。

3.理解编码器、译码器/数据分配器、数据选择器、比较器、半加器和全加器的工作原理。

4.掌握74LS138、74LS139作为译码器和数据分配器时的应用。

第五章 锁存器和触发器

1.掌握逻辑门控RS 锁存器的工作原理,会画波形图。

2.掌握传输门控D 锁存器的工作原理,会画波形图。

3.掌握D 触发器的工作原理(Q n+1 = D ),会画波形图。

4.掌握J 、K 触发器的工作原理(n n n Q K Q J Q +=+1),会画波形图。

5.掌握 T 触发器以及T ’ 触发器的工作原理及功能,会画波形图。

6.掌握用D 触发器实现J 、K 触发器、T 触发器以及T ’ 触发器的方法(p230)

第六章 时序逻辑电路

1.掌握同步时序逻辑电路的分析方法。

写出三组方程组(输出、激励、和状态方程组)

列出状态表;

画出状态转换图;

确定电路的功能;

2.理解同步时序逻辑电路的设计方法

根据功能要求,建立原始状态图,并对原始状态图进行化简;

建立状态表

状态分配;

确定触发器类型;

确定激励和输出方程组;

画出逻辑图,并检查自启动能力;

3.理解异步时序逻辑电路的分析方法。

4.理解寄存器以及移位寄存器的工作原理。

5.掌握74LS161计数器的工作原理,掌握清零法和置数法设计计数器方法。

第七章存储器

1.掌握存储器的分类、特点以及主要参数的意义。

2.理解ROM和SRAM的工作原理。

3.掌握SRAM存储容量的扩展方法(P354)。

第八章脉冲波形的变换与产生

1.理解单稳态触发器、施密特触发器以及多谐振荡器的工作原理

2.掌握单稳态触发器、施密特触发器的应用。
