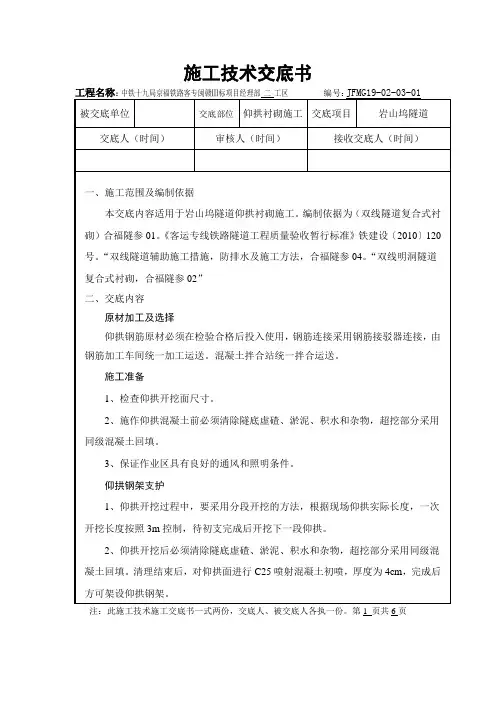

工程名称：中铁十九局京福铁路客专闽赣Ⅲ标项目经理部二工区编号：JFMG19-02- 03-01
注：此施工技术施工交底书一式两份，交底人、被交底人各执一份。
第2 页共6页
工程名称：中铁十九局京福铁路客专闽赣Ⅲ标项目经理部二工区编号：JFMG19-02- 03-01
注：此施工技术施工交底书一式两份，交底人、被交底人各执一份。
第3 页共6页
工程名称：中铁十九局京福铁路客专闽赣Ⅲ标项目经理部二工区编号：JFMG19-02- 03-01
注：此施工技术施工交底书一式两份，交底人、被交底人各执一份。
第4 页共6页
工程名称：中铁十九局京福铁路客专闽赣Ⅲ标项目经理部二工区编号：JFMG19-02- 03-01
注：此施工技术施工交底书一式两份，交底人、被交底人各执一份。
第5 页共6页
工程名称：中铁十九局京福铁路客专闽赣Ⅲ标项目经理部二工区编号：JFMG19-02- 03-01
注：此施工技术施工交底书一式两份，交底人、被交底人各执一份。
第6 页共6页。
技术交底记录表B2 编号：图3-1仰拱栈桥示意图仰拱混凝土初凝后，方可灌筑隧底填充混凝土。
隧道仰拱上部填充混凝土施工前先清洗仰拱上虚碴及杂物，排除积水。
填充混凝土表面要求平整，横坡、纵坡与设计一致。
仰拱和填充层一次立模施工时，应先按设计完成仰拱混凝土施工，适当间歇后，再改变混凝土配合比，进行填充层混凝土施工。
仰拱及填充施工的同时施工综合接地及横向排水管。
四.施工工艺4.1设计参数1、以下图中尺寸除钢筋直径以毫米计外，余均以厘米计。
2、N4为内外层主筋连接钢筋，中至中间距30cm。
3、主钢筋净保护层厚度为5cm,箍筋间隔布置。
图4-1 S-Z5 衬砌钢筋立面图（单位cm）图4-2 Ⅰ-Ⅰ截面（单位cm）图4-3 Ⅱ-Ⅱ截面（单位cm）图4-4 Ⅲ-Ⅲ截面（单位cm）图4-5 仰拱段衬砌钢筋设计图（单位cm）4.2仰拱钢筋4.2.1、原材料进场及材质检查（1）进场的钢筋原材料，必须具备出厂合格证或材质试验报告，经确认无误后，方可收货进场。
（2）钢筋按批检查验收，每批由同牌号、同炉号、同加工方法、同交货状态的钢筋组成，每批重量不大于60t。
现场取样做力学性能试验和化学分析试验，经检验合格后方可用于施工。
（3）钢筋堆放场地布置在现场空地处，下部用方木垫高，用标识牌标明钢筋规格、产地、使用部位、检验状态，并设专人管理。
4.2.2、钢筋加工（1）进场的钢筋必须按规格、批号分别堆放，并做好钢筋的日常维护工作，防止（5）箍筋位置应正确并垂直主筋。
4.2.4、施工要点1、首先由测工根据设计的确定出不少于3个横断面的钢筋固定断面，每个横断面标出不少于5个定位点，然后由钢筋工在定位点处搭设固定钢筋的骨架，定位筋布置示意图见图4-6。
图4-6 定位钢筋示意图（单位cm）2、将钢筋预弯后，首先绑扎定位处的纵向钢筋，然后以定位处的纵向钢筋为模型，加密进行其他钢筋的绑扎。
绑扎时，按照“先外圈，后内圈，再箍筋”的顺序进行。
3、钢筋接头应错开搭接（焊接）且不同轴，同一截面内受力钢筋接头的截面面积，占受力钢筋总截面面积的50%。

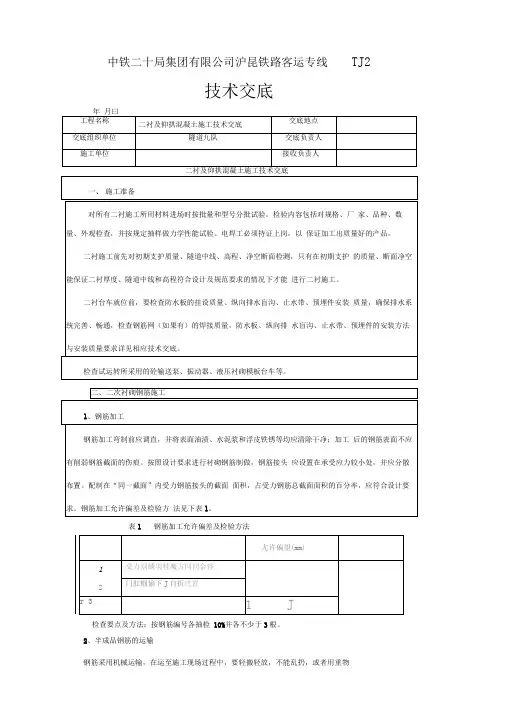

中铁二十局集团有限公司沪昆铁路客运专线TJ2技术交底表1 钢筋加工允许偏差及检验方法检查要点及方法：按钢筋编号各抽检10%并各不少于3根。
2、半成品钢筋的运输钢筋采用机械运输，在运至施工现场过程中，要轻搬轻放，不能乱扔，或者用重物敲打，注意保护，防止发生拱架扭曲变形。
3、 半成品钢筋的存放钢筋存放时下面垫枕木，要求离地 30cm,分类堆放，注意覆盖，防止发生钢筋扭曲变形。
4、 钢筋安装钢筋的布置形式必须符合设计要求。
钢筋绑扎时，不能破坏防水板。
在各纵向衬砌段施工缝留足连接钢筋搭接长度。
钢筋保护层垫块采用同强度等级混 凝土垫块，混凝土垫块布置数量不小于 4个/m2。
钢筋安装及保护层厚度允许偏差和检验方法见下表2；表2 钢筋安装及保护层厚度允许偏差和检验方法三、二衬台车施工拱墙二次衬砌采用全断面整体钢模衬砌台车，支模前先进行中线、高程测量放样， 根据中线和标高铺设衬砌台车轨道，起动电动机使衬砌台车就位。
起动衬砌台车液压系统，根据测量资料使钢模定位，保证钢模衬砌台车中线与隧道中线一致，拱墙模板成型 后固定，测量复核无误。
模板安装必须稳固牢靠，接缝严密，不得漏浆。
模板表面要光滑，与混凝土的接触面必须清理干净并涂刷隔离剂，涂刷时均匀且不污染混凝土表面及 钢筋，模板台车安装允许偏差和检验方法见下表 3。
清理基底杂物、积水和浮碴等，装设钢制或木制挡头模板，并按设计要求装设橡胶止水带。
模板台车安装完毕并自检合格后报请监理工程师检查，合格后开始衬砌混凝土灌注。
四、混凝土浇注混凝土采用集中拌合站拌合，搅拌运输车运输、输送泵泵送混凝土入模灌注，插入振捣器捣固。
砼自模板窗口灌入，应由下向上，对称分层，防止钢模台车偏移，倾落自由高度不超过2.0m。
在砼浇筑过程中，观察模板、支架、钢筋、预埋件和预留孔洞的情况，当发现有变形、移位时，应及时采取加固措施。
混凝土浇筑应连续进行，当因故间歇时，其间歇时间应小于前层混凝土的初凝时间或能重塑的时间；当超过允许间歇时间时，按接缝处理，衬砌砼接缝处必须进行凿毛处理。
一、交底目的为确保二衬施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将二衬施工安全技术交底如下：二、交底内容1. 施工人员要求（1）进入施工现场的操作人员必须佩戴安全帽，扣好帽带，不得穿硬底鞋、高跟鞋等易滑鞋。
（2）操作人员应接受专业培训，熟悉施工图纸和施工规范，掌握二衬施工工艺和安全操作规程。
（3）施工人员应定期进行体检，确保身体健康，无影响施工的疾病。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如：禁止通行、危险区域、注意安全等。
（2）施工现场应配备必要的安全防护设施，如：安全网、防护栏杆、安全带、防护手套、防护眼镜等。
（3）施工现场应设置消防器材，并定期检查，确保消防器材完好有效。
3. 二衬施工安全操作规程（1）二衬模板安装1）模板安装前，应对模板进行检验，确保模板质量符合要求。
2）安装模板时，操作人员应站在安全可靠的地方，使用安全带进行防护。
3）模板安装过程中，严禁在同一垂直面上下操作，避免发生物体打击事故。
4）模板安装完成后，应检查模板的稳定性，确保模板牢固可靠。
（2）二衬混凝土浇筑1）混凝土浇筑前，应对模板进行清理，确保模板表面干净、无杂物。
2）混凝土浇筑过程中，应控制混凝土的浇筑速度，避免发生溢出、流淌等现象。
3）浇筑过程中，操作人员应保持安全距离，防止发生混凝土溅射事故。
4）混凝土浇筑完成后，应及时进行养护，确保混凝土强度达到设计要求。
4. 应急预案（1）发生安全事故时，立即停止施工，迅速组织人员疏散。
（2）根据事故类型，采取相应的应急措施，如：火灾、触电、物体打击等。
（3）事故发生后，及时上报相关部门，并配合调查处理。
三、交底时间本次安全技术交底时间为：____年____月____日。
四、交底人本次安全技术交底由____部门____人负责。
五、接受交底人员本次安全技术交底接受交底人员为：____班组或员工。
六、注意事项（1）施工过程中，操作人员应严格遵守安全操作规程，确保自身和他人的安全。

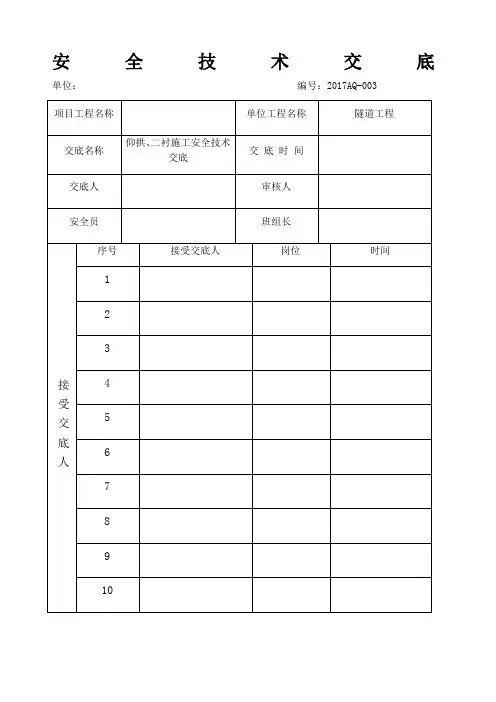

安全技术交底单位：编号：2017AQ-003仰拱、二衬施工安全技术交底仰拱施工：仰拱施工工序卡控要点1仰拱开挖①应对仰拱进行放样,有控制点,能容易方便对仰拱开挖后的隧道中线和仰拱形状进行准确控制;②仰拱基坑开挖应圆顺、平整,不得欠挖;③仰拱基底虚渣、杂物、积水等应清除干净;④仰拱开挖应超前支护50cm;2仰拱初支①仰拱初支型钢安装位置正确,螺栓齐全,与边墙钢架连接牢固,对型钢长度不够的在中间接长型钢焊接牢固,相邻两榀钢架的加长部位应错开设置;②仰拱初支砼喷射作业后顶面弧形符合设计要求,不得超出设计影响仰拱钢筋定位,喷砼表面平整;③仰拱支护应超前仰拱砼50cm;3仰拱钢筋安装①“六线放样”：仰拱上层钢筋线、仰拱下层钢筋线、仰拱钢筋法线、纵向盲管线、仰砼顶面线、环向盲管线全部放到墙上;②钢筋定位架安装正确,能准确控制仰拱钢筋弧度和位置;③仰拱钢筋形状预弯符合设计;④钢筋表面无油污、泥土等污染物,套筒连接牢固,连接后丝口外露长度符合要求,保护套已套好；钢筋焊接长度、焊缝宽度和深度符合要求;⑤钢筋采用卡具定位,钢筋间距排距符合要求;⑥钢筋连接外露长度相邻错开长度,预留搭接长度符合设计要求;绑扎接头为倍搭接长度且不小于500mm,绑扎搭接长度为40d⑦过轨管位置应按设计位置预留,从拱墙衬砌处外露管口可先预埋衬砌部分；接地钢筋按设计里程和交底预埋;4防排水设施安装①中埋式止水带使用夹具根据仰拱顶面标高定位;②中埋式止水带和背贴式止水带保证埋入仰拱内15cm,外露仰拱面15cm,允许偏差不大于1cm;③止水带固定牢固、平直,不得有扭曲现象;④止水带安装径向位置允许偏差5cm,纵向位置允许偏离中心为±3cm,中埋式的止水带中心线与施工缝中心线一致,纵向中埋式止水带使用夹具根据仰拱顶面标高定位,环向止水带应保证在1/2仰拱厚度,采用钢模板环向夹具,保持环向一致;⑤止水带搭接、纵环向止水带连接选将连接面用刀片削平,用电热熔将搭接面焊接牢固,粘贴紧密,接缝平整,不得有裂口和脱胶现象,同时应保证搭接长度符合设计要求;⑥纵向盲管和环向位置正确,出水口位置正确,出水口外露3cm,盲管固定牢靠、平顺,接头粘结严密不漏浆,对不畅通的应及时处理;5仰拱放样和模板安装①仰拱与填充顶面应用水准仪抄平,书面交底,立模后检查;②模板与仰拱外露面钢筋保护层厚度应按设计控制,用尺量,厚度均匀,允许偏差+10mm,－5mm;③模板应准确定位,固定牢靠,接缝应堵缝不漏浆,新旧砼面不得错台;6仰拱与填充浇筑砼①防水板、止水带、排水管、钢筋等复查;②仰拱砼开盘前搅拌站准备工作做充分,配料单、浇筑令、通知单等签字完整,不得影响开盘;③砼捣固密实,表面光滑,颜色一致,无蜂窝麻面,不得跑模；填充面平整,标高与设计相符,相邻段无错台；仰拱顶面标高与设计一致,不得有松散、顶面不平整现象；仰拱与填充的端面错开50cm,端面竖直平整,不得有倾斜错台现象;④施工过程中做好止水带保护,不得烧焦,不得撕破损坏；仰拱砼浇筑完后,仰拱面上不得有任何杂物;7仰拱防排水设施安装及凿毛要求①纵环向中埋式止水带应用钢筋卡固定扶正,仰拱新旧砼接缝面必须凿毛,使露出的新鲜砼面积不低于75%;②土工布挂设前应对初支断面进行测量,对欠挖处进行处理;③土工布挂设前对基面进行处理,割除锚杆头等尖锐突出物,用砂浆抹平；防水板挂设先拱后墙,下面的压住上面的,松弛度合适,搭接长度不小于15cm、焊缝宽度不小于15mm,焊缝严密不漏水,热熔垫片间距符合设计要求,防水板与之焊接牢固,土工布和防水板预留与下一环的搭接余量不小于1m;重点强调：1、仰拱分段整幅施工,浇筑由仰拱中心向两侧对称模筑,一次完成,仰拱砼采用插入式振捣器,加强振捣,保证砼施工质量;2、纵向接头采用搭接绑扎为40d,焊时双面不小于5d,单面不小于10d;3、仰拱及时施作,与开挖面的距离要符合规范要求Ⅴ级不超过35m,Ⅳ级不超过35m;同时仰拱一次开挖长度不宜超过3m;4、盲管设置必须用土工布包裹,严禁反坡;5、止水带设置必须粘接牢固;6、预留钢筋安装必须用卡具保证钢筋间距和顺直;7、仰拱端头严禁积水;8、及时进行小边墙、仰拱端头凿毛;9、做好现场文明施工;二衬施工：一、隧道二衬排水板作业安全技术隧道洞身防排水工程主要包括环纵向排水盲管安装、挂土工布、防水板安装、止水带安装;1、纵、环向排水盲管安装纵、环向排水盲管使用射钉枪时禁止枪口对人,防止走火伤人；高处作业时必须佩带安全带,防止发生人员坠落事故；2、透水管透水管与纵、环向盲管连接处用无纺布包裹必须紧密,固定牢固防止移位；透水管出口侧贴紧模板处应采用编织袋、棉纱、防水布等进行封堵密实,防止水泥砂浆进行堵塞透水管、盲管；并在模板内侧用油漆做明显标记,防止移位时对透水管口查找;用钢筋加固透水管时注意安全用电,在使用电焊机前应检查线路是否正常、有无破损、接地是否规范,操作人员必须持证上岗、着劳保着装、配带防护用具,严格按照操作规程进行操作,防止触电伤人;在焊接加固过程中对透水管应进行必要的防护,防止在施工过程烫伤透水管;3、防水板铺设1防水板施工中应对火源及可燃物进行严格管理,火源和可燃物要分开,防水材料严禁在隧道内存放,更不能作为堆放场地;2铺设防水板施工作业范围应禁止吸烟并,防水板台车应配置灭火器; 3在铺设防水板缓冲层土工布前应检查材质是否合格、是否久挖,清理外露钢筋头,尖锐角等；防止在铺设时划伤防水板、土工布; 4防水板的焊接应采用双面焊、以调温、调速热楔式自动爬行式热合机热熔焊接；焊接时注意温度和速度的控制防止烫伤;5二次衬砌混凝土浇筑前加强对防水层的保护,注意钢筋的运输及绑扎过程中可能对防水板产生的损伤,发现层面有破损及时修补;在焊接钢筋接头时必须对防水板进防护,防止焊花点燃防水板引起火;6防水板铺设过程中应采用专用台车从拱部向两侧边墙悬挂进行,铺设前先行试铺,再加以调整;作业人员应立在平稳台车上,步调一致,克服麻痹思想,高处作业人员2m以上必须佩带安全带,防止发生人员坠落事故;7防水板接缝采用热合自动焊机缝形成,采用双焊缝热烙焊接,焊缝操作人员应持证上岗,着劳服装；在施作时注意搭接宽度适中,搭接不够或过宽都不好,搭接宽度不够会形成开焊和预留长度不够,不符合设计及规范要求;过宽热合自动焊机吃不进去,导致焊机行走困难,产生皱折,焊缝开焊影响焊接质量;在操作热合自动焊机前对机具进行检查,防止漏电伤人;焊接过程温度过高操作人员还应注意烫伤须带防护手套进行防护;8防水板的固定应采用电热压焊器热熔已固定土工布的热塑性垫圈,使防水板与热塑性垫圈融化粘结为一体,固定后的防水板用手上托或挤压,防水板不会产生绷紧或破损现象,以保证混凝土浇筑后与初期支护表面密贴;在使用电热压焊器前应检查机具是否完好,电源线有无破损,防止漏电事故;防水板与热塑性垫圈融化粘结时手上托、挤压过程中注意烫伤;9热合焊机不易焊接的部位可采用手持焊枪焊接,使用焊枪焊接时除注意安全用电和烫伤外,还应注意焊接过程中力度控制,避免焊枪直接穿透防水板造成破损;防水板是易燃物品,一旦烧穿,影响防水效果,因此工作区内禁止烟火,并设消防设施备用;已铺好防水板段禁止用爆破法处理欠挖;防水板应保管在没有火源的地点,保管场所应有注意防火的标志并备有灭火器;10土工布铺设应平顺、无隆起、无急皱褶、土工布梅花型排列,确保土工布与基面密贴;在固定热熔塑性垫圈时使用射钉枪时禁止枪口对人,防止走火伤人；使用铁锺锚固前应检查锤把子是否有松动,防止在使用过程中脱落伤人；高处作业时还应注意铁锺是否稳妥,防止不慎脱手坠落伤人;4、止水带1止水带埋设的位置宜按衬砌厚度的一半逢中布置埋深15cm、外露15cm,其安装的径向位置,较设计允许偏差为±5cm,安装的纵向位置允许偏离中心为±3cm;施工过程中要严格高处作业安全,二衬环向止水埋设过程中操作人员应步调一致、克服麻痹思想、固定牢固,防止水带坠落伤人;2止水带粘结剂连接时,搭接长度不得小于20cm,粘结剂涂刷均匀并压实；在施工过程中涂抺粘结剂应使用工具进行涂抺如木片、刷子等禁止用手直接涂抺；工具上残留的粘结剂不准随意乱涂乱抺,防止人员受到伤害;3止水带埋设位置应准确,使用卡具安装牢固,不得有扭曲变形、打结、翻滚等现象,止水带部位的混凝土应进行充分振捣,确保混凝土充分密实,严禁振捣棒触及止水带造成破损、偏心、跑模等现象;4二次衬砌拆模后,若发现施工中有跑模现象,致使止水带过分偏离中心,则应适当凿除或填补部分混凝土,对止水带进行纠偏调整;在施工过程中除严格执行高处作业安全有关规定外,还应设安全哨防止大块砼碴掉下伤人,操作人员应戴防护镜,防止砼碴溅入眼睛造成伤害;二、二衬钢筋施工安全技术1、一般规定1作业前必须检查机械设备、作业环境、照明设施等,并试运行符合安全要求;作业人员必须经安全培训考试合格,上岗作业;2台车上不得集中码放钢筋,应随使用随运送;3操作人员必须熟悉钢筋机械的构造性能和用途;并应按照清洁、调整、紧固、防腐、润滑的要求,维修保养机械;4机械运行中停电时,应立即切断电源;收工时应按顺序停机,拉闸,锁好闸箱门,清理作业场所;电路故障必须由专业电工排除,严禁非电工接、拆、修电气设备;5操作人员作业时必须扎紧袖口,理好衣角,扣好衣扣,严禁戴手套;女工应戴工作帽,将发挽入帽内不得外露;6机械明齿轮、皮带轮等高速运转部分,必须安装防护罩或防护板;7电动机械的电闸箱必须按规定按装漏电保护器,并应灵敏有效;8工作完毕后,应用工具将铁屑、钢筋头清除,严禁用手擦抹或嘴吹;切好的钢材、半成品必须按规格码放整齐;2、钢筋绑扎安装1在高处2m或2m以上绑扎钢筋和安装钢筋骨架,台车必须搭设防护栏杆;2绑扎二衬墙体钢筋时,不得站在钢筋内架上或攀登骨架上下;3钢筋骨架安装,下方严禁站人,必须待骨架就位支撑好,方可摘钩;6绑扎和安装钢筋,不得将工具、箍筋或短钢筋随意放在台车或模板上;3、钢筋机械1用钢筋调直机应遵守以下规定：1调直机安装必须平稳,料架料槽应平直,对准导向筒、调直筒和下刀切孔的中心线;电机必须设可靠接零保护;2按调直钢筋的直径,选用调直块及速度;调直短于2m或直径大于9mm的钢筋应低速进行;3在调直块未固定,防护罩未盖好前不得穿入钢筋;作业中严禁打开防护罩及调整间隙;严禁戴手套操作;4喂料前应将不直的料头切去,导向筒前应装一根1m长的钢管,钢筋必须先通过钢管再送入调直机前端的导孔内;当钢筋穿入后,手与压辊必须保持一定距离;5机械上不准搁置工具、物件,避免振动落入机体;6盘钢筋放入放圈架上要平稳,乱丝或钢筋脱架时,必须停机处理;7已调直的钢筋,必须按规格、根数分成小捆,散乱钢筋应随时清理堆放整齐;2使用钢筋切断机应遵守以下规定：1操作前必须检查切断机刀口,确定安装正确,刀片无裂纹,刀架螺栓紧固,防护罩牢靠,然后手扳动皮带轮检查齿轮啮合间隙,调整刀刃间隙,空运转正常后再进行操作;2钢筋切断应在调直后进行,断料时要握紧钢筋;多根钢筋一次切断时,总截面积应在规定范围内;3切断钢筋,手与刀口的距离不得少于15cm.断短料手握端小于40cm 时,应用套管或夹具将钢筋短头压住或夹住,严禁用手直接送料;4机械运转中严禁用手直接清除刀口附近的断头和杂物;在钢筋摆动范围内和刀口附近,非操作人员不得停留;5发现机械运转异常、刀片歪斜等,应立即停机检修;3使用钢筋弯曲机应遵守以下规定：1工作台和弯曲工作盘台应保持水平,操作前应检查芯轴、成型轴、挡铁轴、可变挡架有无裂纹或损坏,防护罩牢固可靠,经空运转确认正常后,方可作业;2操作时要熟悉倒顺开关控制工作盘旋转的方向,钢筋放置要和挡架、工作盘旋转方向相配合,不得放反;3改变工作盘旋转方向时必须在停机后进行,即从正转—停—反转,不得直接从正转—反转或从反转—正转;4弯曲机运转中严禁更换芯轴、成型轴和变换角度及调速,严禁在运转时加油或清扫;5弯曲钢筋时,严禁超过该机对钢筋直径、根数及机械转速的规定;6严禁在弯曲钢筋的作业半径内和机身不设固定销的一侧站人;弯曲好的钢筋应堆放整齐,弯钩不得朝上;三、台车脱模定位安全操作规程1. 台车上除行走电缆外,一律使用36V的安全电,严禁出现漏电现象；平台脚踏板应满铺,应设不低于1M的防护栏;2. 在脱模前,首先按技术要求铺设枕木,接好大轨；枕木要平稳,间距要符合要求;3. 脱模时,由专职人员按先拆支撑、再松丝杠、后收侧模、降高程的顺序进行作业,拆完后应由专职人员检查背板有无变形,丝杠有无断裂,如有要及时修理;4. 台车前后移动时,首先清除台车上可能掉下的物件；需用的器具要摆放整齐、牢固;5. 台车移动时,必须由专职人员操作；在运行中,上下必须有人观察,观察人员的头和手禁止伸出限界,以防台车擦边挤伤头和手;6. 台车到位后,必须切断电源,使用木楔子阻车防止移动;7. 台车上严禁悬垂物侵入净空,影响车辆通行;8. 木工在护栏纵横连接不到位的地方立模时,应有相应的防坠措施；掉在道心露有钉尖的木板要及时清走,以防钉伤行人脚;9. 洞室立模时,要有充足照明,如有险情及时排除,方可进行作业;10. 台车上的灌注口管子要连接牢固,管路要垂直,洗管子的砼要立即清理,以防落砼伤人;11. 严禁站在台车上探身作业,台车上铺设的脚踏板必须牢固;四、二衬混凝土施工安全技术1衬砌工作台上应搭设不低于1米的栏杆,跳板设防滑条,梯子应安装牢固,不得有钉子露头和突出尖角;2工作台、跳板、脚手架的承重不得超过设计要求,并在现场挂牌标明;脚手架与工作台的底板应铺设严密,脚踏板的端头必须在支点上,严禁有探头板;3吊装模型板时,工作地段应有专人监护,洞内作业倾卸材料时,人员与车辆不得穿行;4混凝土浇筑前,应全面检查模板及支架结构状况,检查钢筋绑扎是否牢固、开挖面有无悬石坍落,验收合格后方可进行浇筑作业;在捣固作业中,使用插入式振动器,则应穿胶鞋、戴胶皮手套,软轴部分不得插入混凝土中,电源接头必须良好,湿手不得接触电源开关;5衬砌必须保证安全步距;Ⅳ级围岩二衬距离掌子面不得大于90米,Ⅴ级围岩二衬距离掌子面不得大于70米;8台车下的净空应保证运输车辆正常通行,并悬挂明显的缓行标志;9拆除混凝土输送软管道时,必须停止混凝土泵的运转;五、供电与电气设备1洞内检修、搬迁电气设备电缆和电线时,应切断电源,并悬挂“有人工作,不准送电”的警告牌;2洞内电气设备的操作,必须符合下列规定：1、非专职电工未持操作证,不得操作电气设备;2、操作高压电气设备主回路时,必须戴绝缘手套,穿电工绝缘服并站在绝缘体上;3、手持式电气设备的操作手柄和工作中必须接触的部分,应有良好绝缘;使用前应进行绝缘检查;4、低压电气设置宜安装触电保安器;重点强调：1、基面检查处理施工基面处理主要对初期支护表面的渗漏水,外露的突出物及表面凸凹不平处进行处理;1处理基面渗漏水,采用回填注浆进行堵水,以保持基面无明显漏水;2对初期支护混凝土表面后打锚杆预留孔进行抹平处理;2、纵向和环向盲管位置须正确安装,双线隧道纵向盲管位置为内轨顶下10cm,环向盲管紧挨纵向盲管底部,泄水孔口位置的标高,双线隧道为内轨顶下17cm,角度须为顺坡；纵向8m～12m设置一道,环向盲管在纵向上的布置间距在地下水发育出可加密布置,宜设于集中出水点部位;出水口位置正确且为顺坡,出水口外露3cm,盲管固定牢靠,接头粘结严密不漏浆,对不畅通的应及时处理;3、土工布、防水板安装：防水板挂设先拱后墙,下面的压住上面的,松弛度合适,搭接长度不小于15cm、焊缝宽度不小于15mm,焊缝严密不漏水,并经按要求进行气密性试验；热熔垫片间距为拱部,边墙,呈梅花型排列;防水板与之焊接牢固,土工布和防水板预留与下一环的搭接余量不小于1m；防水板下料长度应适当加长,实铺长度与初支面弧长比值宜为10：8的松弛度并均匀挂设；防水板铺设完毕及钢筋安装完毕后均应分别对其表面进行全面的检查,发现破损部位应立即进行补焊;4、拱顶排气、注浆管：拱顶纵向排气管与注浆管采用φ20mm~φ30mm的胶质软管或PVC管;管身布设梅花型溢浆孔,孔径2~3mm,纵向间距不大于30cm；单环二衬排气管和注浆管应独立安装；拱顶回填注浆应在衬砌脱模前进行;。
一、交底对象全体参与二衬仰拱施工的施工人员、管理人员及技术人员。
二、交底时间[具体日期]三、交底内容1. 工程概况[项目名称]、[隧道名称]二衬仰拱施工，工程量[具体数量]，施工地点[具体位置]。
2. 施工工艺及流程（1）施工工艺：采用全断面开挖、仰拱初期支护、二衬仰拱施工等工艺。
（2）施工流程：测量放线→开挖→初期支护→二衬仰拱施工→防水层施工→二次衬砌施工。
3. 安全技术要求（1）施工前，必须对施工现场进行勘察，了解地质条件、周边环境等，制定切实可行的施工方案。
（2）施工人员必须穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。
（3）施工前，应对施工人员进行安全技术交底，确保施工人员了解施工过程中的安全注意事项。
（4）施工过程中，严禁酒后作业、疲劳作业。
（5）施工过程中，应加强现场安全管理，确保施工安全。
4. 专项安全技术措施（1）开挖作业：严格执行“三班倒”制度，确保开挖作业人员有充足的休息时间。
开挖过程中，严禁超挖、欠挖，确保开挖尺寸符合设计要求。
（2）初期支护：初期支护施工前，应对支护材料进行检查，确保支护质量。
施工过程中，加强支护结构监测，发现异常情况及时处理。
（3）二衬仰拱施工：二衬仰拱施工前，应对模板、钢筋等材料进行检查，确保施工质量。
施工过程中，严格控制混凝土浇筑质量，确保混凝土强度符合设计要求。
（4）防水层施工：防水层施工前，应对防水材料进行检查，确保防水效果。
施工过程中，加强防水层施工质量监控，确保防水层施工质量。
（5）二次衬砌施工：二次衬砌施工前，应对混凝土、钢筋等材料进行检查，确保施工质量。
施工过程中，严格控制混凝土浇筑质量，确保混凝土强度符合设计要求。
5. 应急预案（1）发生坍塌、火灾等突发事件时，立即启动应急预案，迅速组织人员进行救援。
（2）施工过程中，如发现安全隐患，应立即停止施工，采取措施消除隐患。
（3）施工过程中，如发生安全事故，应立即上报，按照事故处理程序进行处理。
交底单位：中铁十三局集团有限公司广佛地铁土建15标项目经理部
编制者：审核者：第1页共9页
交底单位：中铁十三局集团有限公司广佛地铁土建15标项目经理部
编制者：审核者：第2页共9页
交底单位：中铁十三局集团有限公司广佛地铁土建15标项目经理部
编制者：审核者：第4页共9页
交底单位：中铁十三局集团有限公司广佛地铁土建15标项目经理部
编制者：审核者：第5页共9页
交底单位：中铁十三局集团有限公司广佛地铁土建15标项目经理部
编制者：审核者：第6页共9页
交底单位：中铁十三局集团有限公司广佛地铁土建15标项目经理部
编制者：审核者：第7页共9页
交底单位：中铁十三局集团有限公司广佛地铁土建15标项目经理部
编制者：审核者：第8页共9页
交底单位：中铁十三局集团有限公司广佛地铁土建15标项目经理部
编制者：审核者：第9页共9页。
仰拱二衬施工安全技术交底Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】安全技术交底仰拱、二衬施工安全技术交底仰拱施工：仰拱施工工序卡控要点1）仰拱开挖①应对仰拱进行放样，有控制点，能容易方便对仰拱开挖后的隧道中线和仰拱形状进行准确控制。
②仰拱基坑开挖应圆顺、平整，不得欠挖。
③仰拱基底虚渣、杂物、积水等应清除干净。
④仰拱开挖应超前支护50cm。
2）仰拱初支①仰拱初支型钢安装位置正确，螺栓齐全，与边墙钢架连接牢固，对型钢长度不够的在中间接长型钢焊接牢固，相邻两榀钢架的加长部位应错开设置。
②仰拱初支砼喷射作业后顶面弧形符合设计要求，不得超出设计影响仰拱钢筋定位，喷砼表面平整。
③仰拱支护应超前仰拱砼50cm。
3）仰拱钢筋安装①“六线放样”：仰拱上层钢筋线、仰拱下层钢筋线、仰拱钢筋法线、纵向盲管线、仰砼顶面线、环向盲管线全部放到墙上。
②钢筋定位架安装正确，能准确控制仰拱钢筋弧度和位置。
③仰拱钢筋形状预弯符合设计。
④钢筋表面无油污、泥土等污染物，套筒连接牢固，连接后丝口外露长度符合要求，保护套已套好；钢筋焊接长度、焊缝宽度和深度符合要求。
⑤钢筋采用卡具定位，钢筋间距排距符合要求。
⑥钢筋连接外露长度相邻错开长度，预留搭接长度符合设计要求。
(绑扎接头为倍搭接长度且不小于500mm，绑扎搭接长度为40d)⑦过轨管位置应按设计位置预留，从拱墙衬砌处外露管口可先预埋衬砌部分；接地钢筋按设计里程和交底预埋。
4）防排水设施安装①中埋式止水带使用夹具根据仰拱顶面标高定位。
②中埋式止水带和背贴式止水带保证埋入仰拱内15cm，外露仰拱面15cm，允许偏差不大于1cm。
③止水带固定牢固、平直，不得有扭曲现象。
④止水带安装径向位置允许偏差5cm，纵向位置允许偏离中心为±3cm，中埋式的止水带中心线与施工缝中心线一致，纵向中埋式止水带使用夹具根据仰拱顶面标高定位，环向止水带应保证在1/2仰拱厚度，采用钢模板环向夹具，保持环向一致。
⑤止水带搭接、纵环向止水带连接选将连接面用刀片削平，用电热熔将搭接面焊接牢固，粘贴紧密，接缝平整，不得有裂口和脱胶现象，同时应保证搭接长度符合设计要求。
⑥纵向盲管和环向位置正确，出水口位置正确，出水口外露3cm，盲管固定牢靠、平顺，接头粘结严密不漏浆，对不畅通的应及时处理。
5）仰拱放样和模板安装①仰拱与填充顶面应用水准仪抄平，书面交底，立模后检查。
②模板与仰拱外露面钢筋保护层厚度应按设计控制，用尺量，厚度均匀，允许偏差(+10mm,－5mm)。
③模板应准确定位，固定牢靠，接缝应堵缝不漏浆，新旧砼面不得错台。
6）仰拱与填充浇筑砼①防水板、止水带、排水管、钢筋等复查。
②仰拱砼开盘前搅拌站准备工作做充分，配料单、浇筑令、通知单等签字完整，不得影响开盘。
③砼捣固密实，表面光滑，颜色一致，无蜂窝麻面，不得跑模；填充面平整，标高与设计相符，相邻段无错台；仰拱顶面标高与设计一致，不得有松散、顶面不平整现象；仰拱与填充的端面错开50cm，端面竖直平整，不得有倾斜错台现象。
④施工过程中做好止水带保护，不得烧焦，不得撕破损坏；仰拱砼浇筑完后，仰拱面上不得有任何杂物。
7）仰拱防排水设施安装及凿毛要求①纵环向中埋式止水带应用钢筋卡固定扶正，仰拱新旧砼接缝面必须凿毛，使露出的新鲜砼面积不低于75%。
②土工布挂设前应对初支断面进行测量，对欠挖处进行处理。
③土工布挂设前对基面进行处理，割除锚杆头等尖锐突出物，用砂浆抹平；防水板挂设先拱后墙，下面的压住上面的，松弛度合适，搭接长度不小于15cm、焊缝宽度不小于15mm，焊缝严密不漏水，热熔垫片间距符合设计要求，防水板与之焊接牢固，土工布和防水板预留与下一环的搭接余量不小于1m。
重点强调：1、仰拱分段整幅施工，浇筑由仰拱中心向两侧对称模筑，一次完成，仰拱砼采用插入式振捣器，加强振捣，保证砼施工质量。
2、纵向接头采用搭接绑扎为40d，焊时双面不小于5d,单面不小于10d。
3、仰拱及时施作，与开挖面的距离要符合规范要求（Ⅴ级不超过35m，Ⅳ级不超过35m）。
同时仰拱一次开挖长度不宜超过3m。
4、盲管设置必须用土工布包裹，严禁反坡。
5、止水带设置必须粘接牢固。
6、预留钢筋安装必须用卡具保证钢筋间距和顺直。
7、仰拱端头严禁积水。
8、及时进行小边墙、仰拱端头凿毛。
9、做好现场文明施工。
二衬施工：一、隧道二衬排水板作业安全技术隧道洞身防排水工程主要包括环纵向排水盲管安装、挂土工布、防水板安装、止水带安装。
1、纵、环向排水盲管安装纵、环向排水盲管使用射钉枪时禁止枪口对人，防止走火伤人；高处作业时必须佩带安全带，防止发生人员坠落事故；2、透水管透水管与纵、环向盲管连接处用无纺布包裹必须紧密，固定牢固防止移位；透水管出口侧（贴紧模板处）应采用编织袋、棉纱、防水布等进行封堵密实，防止水泥砂浆进行堵塞透水管、盲管；并在模板内侧用油漆做明显标记，防止移位时对透水管口查找。
用钢筋加固透水管时注意安全用电，在使用电焊机前应检查线路是否正常、有无破损、接地是否规范，操作人员必须持证上岗、着劳保着装、配带防护用具，严格按照操作规程进行操作，防止触电伤人。
在焊接加固过程中对透水管应进行必要的防护，防止在施工过程烫伤透水管。
3、防水板铺设（1）防水板施工中应对火源及可燃物进行严格管理，火源和可燃物要分开，防水材料严禁在隧道内存放，更不能作为堆放场地。
（2）铺设防水板施工作业范围应禁止吸烟并，防水板台车应配置灭火器。
（3）在铺设防水板缓冲层（土工布）前应检查材质是否合格、是否久挖，清理外露钢筋头，尖锐角等；防止在铺设时划伤防水板、土工布。
（4）防水板的焊接应采用双面焊、以调温、调速热楔式自动爬行式热合机热熔焊接；焊接时注意温度和速度的控制防止烫伤。
（5）二次衬砌混凝土浇筑前加强对防水层的保护，注意钢筋的运输及绑扎过程中可能对防水板产生的损伤，发现层面有破损及时修补。
在焊接钢筋接头时必须对防水板进防护，防止焊花点燃防水板引起火。
（6）防水板铺设过程中应采用专用台车从拱部向两侧边墙悬挂进行，铺设前先行试铺，再加以调整。
作业人员应立在平稳台车上，步调一致，克服麻痹思想，高处作业人员（2m以上）必须佩带安全带，防止发生人员坠落事故。
（7）防水板接缝采用热合自动焊机缝形成，采用双焊缝热烙焊接，焊缝操作人员应持证上岗，着劳服装；在施作时注意搭接宽度适中，搭接不够或过宽都不好，搭接宽度不够会形成开焊和预留长度不够，不符合设计及规范要求。
过宽热合自动焊机吃不进去，导致焊机行走困难，产生皱折，焊缝开焊影响焊接质量。
在操作热合自动焊机前对机具进行检查，防止漏电伤人。
焊接过程温度过高操作人员还应注意烫伤须带防护手套进行防护。
（8）防水板的固定应采用电热压焊器热熔已固定土工布的热塑性垫圈，使防水板与热塑性垫圈融化粘结为一体，固定后的防水板用手上托或挤压，防水板不会产生绷紧或破损现象，以保证混凝土浇筑后与初期支护表面密贴。
在使用电热压焊器前应检查机具是否完好，电源线有无破损，防止漏电事故。
防水板与热塑性垫圈融化粘结时手上托、挤压过程中注意烫伤。
（9）热合焊机不易焊接的部位可采用手持焊枪焊接，使用焊枪焊接时除注意安全用电和烫伤外，还应注意焊接过程中力度控制，避免焊枪直接穿透防水板造成破损。
防水板是易燃物品，一旦烧穿，影响防水效果，因此工作区内禁止烟火，并设消防设施备用。
已铺好防水板段禁止用爆破法处理欠挖。
防水板应保管在没有火源的地点，保管场所应有注意防火的标志并备有灭火器。
（10）土工布铺设应平顺、无隆起、无急皱褶、土工布梅花型排列，确保土工布与基面密贴。
在固定热熔塑性垫圈时使用射钉枪时禁止枪口对人，防止走火伤人；使用铁锺锚固前应检查锤把子是否有松动，防止在使用过程中脱落伤人；高处作业时还应注意铁锺是否稳妥，防止不慎脱手坠落伤人。
4、止水带（1）止水带埋设的位置宜按衬砌厚度的一半逢中布置(埋深15cm、外露15cm），其安装的径向位置，较设计允许偏差为±5cm,安装的纵向位置允许偏离中心为±3cm。
施工过程中要严格高处作业安全，二衬环向止水埋设过程中操作人员应步调一致、克服麻痹思想、固定牢固，防止水带坠落伤人。
（2）止水带粘结剂连接时，搭接长度不得小于20cm，粘结剂涂刷均匀并压实；在施工过程中涂抺粘结剂应使用工具进行涂抺（如木片、刷子等）禁止用手直接涂抺；工具上残留的粘结剂不准随意乱涂乱抺，防止人员受到伤害。
（3）止水带埋设位置应准确，使用卡具安装牢固，不得有扭曲变形、打结、翻滚等现象，止水带部位的混凝土应进行充分振捣，确保混凝土充分密实，严禁振捣棒触及止水带造成破损、偏心、跑模等现象。
（4）二次衬砌拆模后，若发现施工中有跑模现象，致使止水带过分偏离中心，则应适当凿除或填补部分混凝土，对止水带进行纠偏调整。
在施工过程中除严格执行高处作业安全有关规定外，还应设安全哨防止大块砼碴掉下伤人，操作人员应戴防护镜，防止砼碴溅入眼睛造成伤害。
二、二衬钢筋施工安全技术1、一般规定（1）作业前必须检查机械设备、作业环境、照明设施等，并试运行符合安全要求。
作业人员必须经安全培训考试合格，上岗作业。
（2）台车上不得集中码放钢筋，应随使用随运送。
（3）操作人员必须熟悉钢筋机械的构造性能和用途。
并应按照清洁、调整、紧固、防腐、润滑的要求，维修保养机械。
（4）机械运行中停电时，应立即切断电源。
收工时应按顺序停机，拉闸，锁好闸箱门，清理作业场所。
电路故障必须由专业电工排除，严禁非电工接、拆、修电气设备。
（5）操作人员作业时必须扎紧袖口，理好衣角，扣好衣扣，严禁戴手套。
女工应戴工作帽，将发挽入帽内不得外露。
（6）机械明齿轮、皮带轮等高速运转部分，必须安装防护罩或防护板。
（7）电动机械的电闸箱必须按规定按装漏电保护器，并应灵敏有效。
（8）工作完毕后，应用工具将铁屑、钢筋头清除，严禁用手擦抹或嘴吹。
切好的钢材、半成品必须按规格码放整齐。
2、钢筋绑扎安装（1）在高处（2m或2m以上）绑扎钢筋和安装钢筋骨架，台车必须搭设防护栏杆。
（2）绑扎二衬墙体钢筋时，不得站在钢筋内架上或攀登骨架上下。
（3）钢筋骨架安装，下方严禁站人，必须待骨架就位支撑好，方可摘钩。
（6）绑扎和安装钢筋，不得将工具、箍筋或短钢筋随意放在台车或模板上。
3、钢筋机械（1）用钢筋调直机应遵守以下规定：1）调直机安装必须平稳，料架料槽应平直，对准导向筒、调直筒和下刀切孔的中心线。
电机必须设可靠接零保护。
2）按调直钢筋的直径，选用调直块及速度。
调直短于2m或直径大于9mm的钢筋应低速进行。
3）在调直块未固定，防护罩未盖好前不得穿入钢筋。
作业中严禁打开防护罩及调整间隙。
严禁戴手套操作。
