热释红外防盗报警电路的设计热释红外防盗报警器是一种通过热释电红外传感器探测人体发射的10微米的左右特定波长的红外线而释放报警信号的报警装置,它因为具有不需要红外或电磁波等发射源,灵敏度高,探测范围大,隐蔽性好,可流动安装等优点,因而在仓库,车库以及居民家庭住房等地方有广泛的应用。
一实验目的:1、掌握数模混合电路的设计过程。
2、掌握multisim电路仿真软件的使用。
二实验任务:利用红外热释转感器探测人体目标,在监测到可疑目标时,控制音乐片发出响亮的“呜呜…..”报警声。
设计要求:1.报警器可探测的的距离大于3米;2.静态功耗小于10mA;3.供电电压为DC6V,可以通过电池串联作为供电源。
扩展要求:1.能够通过无线方式传输报警信号;2.现场控制照明灯(白天抑制,夜晚点亮)。
三实验要求:1.设计要求(1)画出电路原理图(或仿真电路图)。
(2)元器件及参数选择。
(3)电路仿真与调试。
2.制作要求在电路板上,搭建与调试,发现问题和解决问题。
3.编写实验报告四原理框图:1.结构:被动式红外报警器主要由光学系统,热释电红外传感器,信号滤波和放大,信号处理和报警电路等几部分组成。
其结构构图如下图所示:2.工作原理:在该探测技术中,所谓“被动”是指探测器本身不发出任何形式的能量,只是靠接收自然界能量或能量变化来完成探测目的。
被动红外报警器电路中的热释红外传感器采用通用的P228型器件,配用检测角度为84度的菲涅尔透镜,检测区域为球形,有效探测距离为12-15米。
当人体辐射的红外线通过菲涅尔透镜被聚焦在热释电红外传感器的探测元上时,电路输出正弦信号被送往后续的信号处理电路部分。
信号处理单元主要是有高、低通放大电路,电压比较器以及由时基集成电路LM555及其外围元件构成的单稳态延时电路组成。
当热释电红外传感器检测到人体活动时,前面的高、低通放大电路以及电压比较器将触发单稳态延时电路翻转从而使后续的报警电路发出报警声,报警的声音由其电路中的不同音乐片决定。

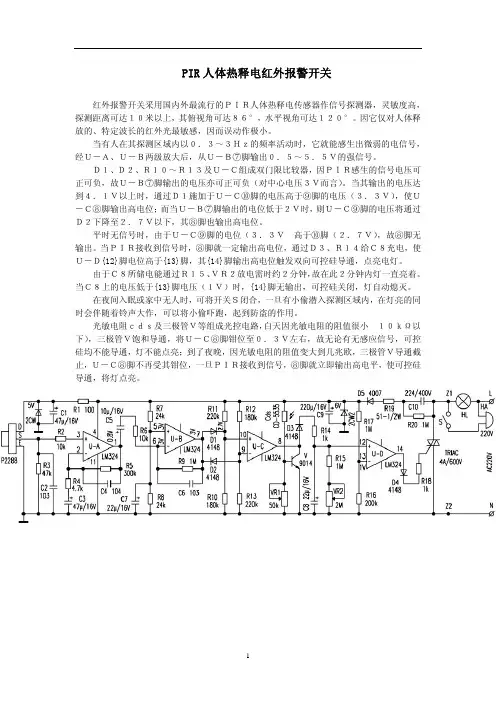

PIR人体热释电红外报警开关红外报警开关采用国内外最流行的PIR人体热释电传感器作信号探测器,灵敏度高,探测距离可达10米以上,其俯视角可达86°,水平视角可达120°。
因它仅对人体释放的、特定波长的红外光最敏感,因而误动作极小。
当有人在其探测区域内以0.3~3Hz的频率活动时,它就能感生出微弱的电信号,经U-A、U-B两级放大后,从U-B⑦脚输出0.5~5.5V的强信号。
D1、D2、R10~R13及U-C组成双门限比较器,因PIR感生的信号电压可正可负,故U-B⑦脚输出的电压亦可正可负(对中心电压3V而言)。
当其输出的电压达到4.1V以上时,通过D1施加于U-C⑩脚的电压高于⑨脚的电压(3.3V),使U-C⑧脚输出高电位;而当U-B⑦脚输出的电位低于2V时,则U-C⑨脚的电压将通过D2下降至2.7V以下,其⑧脚也输出高电位。
平时无信号时,由于U-C⑨脚的电位(3.3V 高于⑩脚(2.7V),故⑧脚无输出。
当PIR接收到信号时,⑧脚就一定输出高电位,通过D3、R14给C8充电,使U-D{12}脚电位高于{13}脚,其{14}脚输出高电位触发双向可控硅导通,点亮电灯。
由于C8所储电能通过R15、VR2放电需时约2分钟,故在此2分钟内灯一直亮着。
当C8上的电压低于{13}脚电压(1V)时,{14}脚无输出,可控硅关闭,灯自动熄灭。
在夜间入眠或家中无人时,可将开关S闭合,一旦有小偷潜入探测区域内,在灯亮的同时会伴随着铃声大作,可以将小偷吓跑,起到防盗的作用。
光敏电阻cds及三极管V等组成光控电路,白天因光敏电阻的阻值很小 10kΩ以下),三极管V饱和导通,将U-C⑧脚钳位至0.3V左右,故无论有无感应信号,可控硅均不能导通,灯不能点亮;到了夜晚,因光敏电阻的阻值变大到几兆欧,三极管V导通截止,U-C⑧脚不再受其钳位,一旦PIR接收到信号,⑧脚就立即输出高电平,使可控硅导通,将灯点亮。

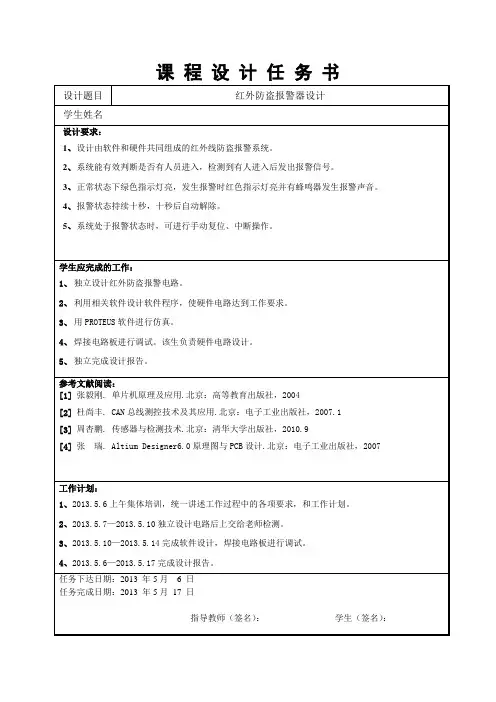

课程设计任务书红外防盗报警器设计摘要:这是一个红外防盗报警系统,系统包括硬件设计和软件设计两个部分。
硬件部分包括单片机控制电路、红外探头电路、驱动报警电路、LED控制电路等部分组成。
处理器采用单片机AT89S52,系统是在软件控制下工作的,软件控制是在汇编环境下实现的。
该系统可以在一定距离检测到是否有人进入设定区域,一旦检测到有人进入,报警电路开始报警,报警指示灯开始点亮,蜂鸣器发出报警声音,进入报警状态,十秒钟后自动解除报警状态,也可进行手动复位,解除报警状态。
关键词:单片机;热释电红外传感器;报警电路;时钟电路;复位电路目录1.设计背景 (1)2.设计方案 (1)2.1方案比较 (2)2.2方案论证 (2)3.方案实施 (2)3.1总体电路设计 (2)3.2具体模块设计 (3)3.3系统硬件电路的选择及说明 (7)3.4软件程序的实现 (8)3.5软件部分的实施 (9)4.结果与结论 (11)5.收获与致谢 (12)6.参考文献 (13)7.附录 (13)7.1PROTEUS仿真图 (13)7.2电路原理图 (13)7.3 实物工作图 (14)7.4元器件清单 (16)随着社会的不断进步和科学技术、经济的不断发展,人们生活水平得到了很大的提高,对私有财产的保护意识在不断的增强,因而对防盗措施提出了新的要求。
本设计就是为了满足现代住宅防盗的需要而设计的家庭式电子防盗系统。
就目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器,但这几种比较常见的报警器都存在一些缺点。
而本设计中所使用的红外线是不可见光,有很强的隐蔽性和保密性,因此在防盗、警戒等安保装置中得到了广泛的应用。
这种热释电红外传感器能以非接触形式检测出人体辐射的红外线,并将其转变为电压信号,同时,热释电红外传感器既可用于防盗报警装置,也可用于制动控制、接近开关、遥测等领域。
2.1方案比较方案一:由红外传感器、电源电路、放大电路、ADC数模转换电路、AT89S52单片机中央控制电路、复位电路、中断电路、报警电路等构成。
热释电人体红外报警器的设计第一章绪论1.1 设计概述随着电子技术的发展,人类不断研究,不断创新纪录,人们自身的安防意识也在逐渐增强。
红外线具有隐蔽性,在露天防护的地方设计一束红外线可以方便地检测到是否有人出入。
此类装置设计的要点:其一是能有效判断是否有人员进入;其二是尽可能大地增加防护范围。
该报警器能探测人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
本设计是利用热释电红外线传感器探测人体辐射出的红外线信号原理设计出来的人体红外线感应报警器。
内容广泛,灵活应用。
1.2 设计背景随着时代的不断进步,人们对自己所处环境的安全性提出了更高的要求,尤其是在家居安全方面,不得不时刻留意那些不速之客。
这里所设计的被动式红外报警器则采用了美国的传感元件——热释电红外传感器。
这种热释电红外传感器能以非接触形式检测出人体辐射的红外线,并将其转变为电压信号,同时,它还能鉴别出运动的生物与其它非生物。
热释电红外传感器既可用于防盗报警装置,也可以用于自动控制、接近开关、遥测等领域。
用它制作的防盗报警器与目前市场上销售的许多防盗报警器材相比,具有如下特点:不需要用红外线或电磁波等发射源;灵敏度高、控制范围大;隐蔽性好,可流动安装。
1.3 设计要求熟悉电路的工作原理。
掌握该电路中元器件的识别方法。
掌握电路的调试方法。
熟悉电路简单的故障分析方法。
论文符合其格式、字数的基本要求,内容要求充实、作图严谨规范等。
详细说明设计方案,并计算元件参数。
1.4 设计意义掌握红外探测防盗器的原理及设计制作与仿真调试,熟悉实用电路设计的一般过程。
训练及提高学生综合运用所学知识进行电路设计的原理仿真能力。
加强对一些无人场所的防盗报警,以及对一些危险地带生命迹象的探测。
第二章方案设计与选定2.1 方案设计方案一:利用模拟电子电路构成被动红外线感应报警器。
系统主要有红外线传感器、信号放大电路、电压比较器、开机延时、音响报警延时和12V电源电路组成。
成绩评定:传感器技术课程设计题目热释电红外报警器摘要该报警器主要由热释电红外传感器及其检测电路,LED显示组成,热释电红外传感器是报警器设计中的核心器件。
它是一种被动式红外报警探测器,只需要提供它工作电压,它就可以把在感应到人体的红外信号后将其转变为电信号输出以供信号处理部分使用。
目前,国内市场上的防盗报警器大部分是国外品牌,国内防盗报警产品厂商发展时间比较短,真正取得长足发展也是在2000年以后,特别是在2004年国内有些厂商迅速成长,投资规模和企业规模都在迅速发展和扩大。
热释电红外传感器是一种被动式调制型温度敏感器件,利用热释电效应工作,它是通过目标发出的红外辐射来探测目标的。
其相应速度虽不如光子型,但由于它可在室温下使用、光谱响应宽、工作频率宽、灵敏度与波长无关,容易使用。
这种探测器,灵敏度高,探测面广,是一种可靠性很强的探测器。
因此广泛应用于各类入侵报警器,自动开关、非接触测温、火焰报警器等。
在电子防盗、人体探测器领域中,热释电红外传感器的应用非常广泛,因其价格低廉技术性能稳定而受到广大用户和专业人士的欢迎。
关键词:热释电红外传感器;被动式;报警器;红外辐射目录一、设计目的------------------------- 1二、设计任务与要求--------------------- 12.1设计任务------------------------- 12.2设计要求------------------------- 2三、设计步骤及原理分析 ----------------- 33.1设计方法------------------------- 3 3.2设计步骤------------------------- 33.3设计原理分析---------------------- 5四、课程设计小结与体会 ----------------- 9五、参考文献-------------------------- 9一、设计目的随着社会的不断进步,电子技术的不断发展,人们的生活水平得到了很大的改善,许多高科技产品的使用越来越成为家庭生活的主旋律,因此人们对自己所处环境的安全要求就越来越高,特别是家居安随着社会全,不得不时刻留意不速之客的光顾。
述热释电红外探测器的使用场合。
热释电红外探测器(Pyroelectric Infrared Detector,简称PIR传感器)是一种能
够探测人体红外线辐射的传感器,通常用于安防监控、智能家居、自动化控制等领域中。
PIR传感器能够快速、准确地监测到人体的活动,并与其他设备进行配合,实现各种自动
化活动。
以下是PIR传感器的使用场合:
1. 安防监控:PIR传感器可以用于监测入侵者,并发送警报给安防系统,从而增强安全防范。
在商业和住宅中,它们常常被用作安保的一个组成部分,特别是对于室外的安全
监控。
2. 能源管理:PIR传感器可以用于智能家居智能化管理,例如能够精细控制室内照明,以减少能源浪费。
当室内有人活动时,灯光自动开启,当离开时灯光自动关闭,这不仅方
便了生活,更有助于节省资源。
3. 自动化控制:PIR传感器还可用于各种自动化控制方案中,例如楼梯照明、自动门、智能开关等。
通过安装PIR传感器,可以实现自动化控制,更加便捷高效。
4. 其他应用领域:在一些特殊的应用领域中,如行业检测、医疗卫生领域、科学实
验等,PIR传感器也可以起到重要的作用。
比如在实验室中,管理人员可以使用PIR传感
器来检测危险物品,为实验人员和环境安全提供保障。
总之,PIR传感器可以应用于许多领域,并且随着技术的不断改进和升级,其功能也
日益强大。
随着人们对绿色环保低碳生活的需要不断增加,也将推动PIR传感器的应用领
域不断扩大。
被动型热释电红外线报警器的汇报人:2023-12-13•引言•工作原理与结构•性能参数与特点目录•常见故障与排除方法•安装调试与使用注意事项•发展趋势与未来展望01引言被动型热释电红外线报警器是一种利用热释电效应探测红外辐射的电子设备。
定义被动型热释电红外线报警器具有非主动发射红外线、对环境影响小、探测距离远、灵敏度高、抗干扰能力强等优点。
特点被动型热释电红外线报警器的定义与特点被动型热释电红外线报警器的发展历程早期发展被动型热释电红外线报警器最早在20世纪60年代开始出现,当时主要用于军事领域。
商业化应用随着技术的不断发展,被动型热释电红外线报警器逐渐进入商业化应用领域,如安全监控、防盗报警等。
现代发展现代被动型热释电红外线报警器已经实现了小型化、集成化、智能化等发展方向,广泛应用于各种领域。
02工作原理与结构当红外辐射照射到热释电材料上时,材料内部会产生电荷分离,形成电信号。
当人体或其他物体进入红外辐射范围内时,热释电材料感应到辐射变化,产生电信号,触发报警器报警。
工作原理报警器工作原理热释电效应结构组成用于感应红外辐射变化,产生电信号。
将探测器产生的微弱电信号放大,以便后续处理。
将放大后的电信号与预设阈值进行比较,当超过阈值时触发报警。
当阈值比较器触发报警时,报警电路发出报警信号。
热释电探测器放大电路阈值比较器报警电路电信号产生与放大探测器产生微弱电信号,通过放大电路将信号放大。
阈值比较与报警触发放大后的电信号与预设阈值进行比较,当超过阈值时触发报警电路发出报警信号。
探测器感应红外辐射变化当人体或其他物体进入探测器感应范围内时,探测器感应到辐射变化。
工作流程03性能参数与特点被动型热释电红外线报警器的探测距离通常在几十米范围内,具体取决于环境条件和设备性能。
探测距离被动型热释电红外线报警器通常具有较大的探测角度,能够实现全方位的探测。
探测角度被动型热释电红外线报警器的灵敏度较高,能够感知人体或其他物体的微小温度变化。
