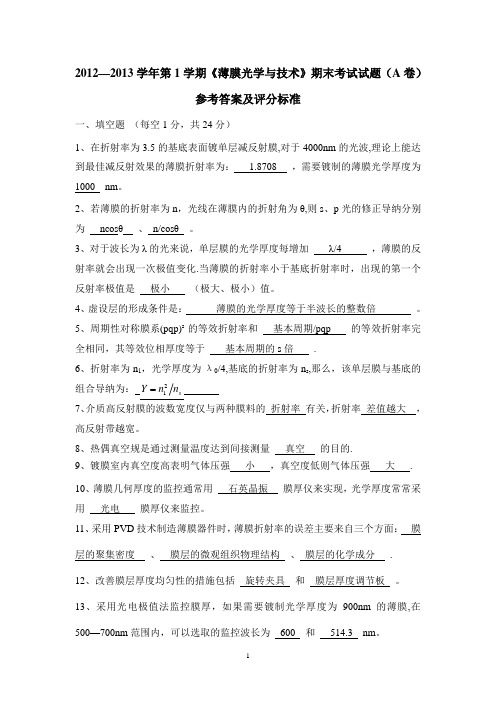

《薄膜光学与技术》期末测验试题A答案————————————————————————————————作者：————————————————————————————————日期：2012-2013学年第1学期《薄膜光学与技术》期末考试试题（A 卷）参考答案及评分标准一、填空题 （每空1分，共24分）1、在折射率为3.5的基底表面镀单层减反射膜，对于4000nm 的光波，理论上能达到最佳减反射效果的薄膜折射率为： 1.8708 ，需要镀制的薄膜光学厚度为 1000 nm 。
2、若薄膜的折射率为n ，光线在薄膜内的折射角为θ，则s 、p 光的修正导纳分别为 ncos θ 、 n/cos θ 。
3、对于波长为λ的光来说，单层膜的光学厚度每增加 λ/4 ，薄膜的反射率就会出现一次极值变化。
当薄膜的折射率小于基底折射率时，出现的第一个反射率极值是 极小 （极大、极小）值。
4、虚设层的形成条件是： 薄膜的光学厚度等于半波长的整数倍 。
5、周期性对称膜系(pqp)s 的等效折射率和 基本周期/pqp 的等效折射率完全相同，其等效位相厚度等于 基本周期的s 倍 。
6、折射率为n 1，光学厚度为λ0/4，基底的折射率为n s ，那么，该单层膜与基底的组合导纳为： s n n Y 217、介质高反射膜的波数宽度仅与两种膜料的 折射率 有关，折射率 差值越大 ，高反射带越宽。
8、热偶真空规是通过测量温度达到间接测量 真空 的目的。
9、镀膜室内真空度高表明气体压强 小 ，真空度低则气体压强 大 。
10、薄膜几何厚度的监控通常用 石英晶振 膜厚仪来实现，光学厚度常常采用 光电 膜厚仪来监控。
11、采用PVD 技术制造薄膜器件时，薄膜折射率的误差主要来自三个方面： 膜层的聚集密度 、 膜层的微观组织物理结构 、 膜层的化学成分 。
12、改善膜层厚度均匀性的措施包括 旋转夹具 和 膜层厚度调节板 。
13、采用光电极值法监控膜厚，如果需要镀制光学厚度为900nm 的薄膜，在500-700nm 范围内，可以选取的监控波长为 600 和 514.3 nm 。

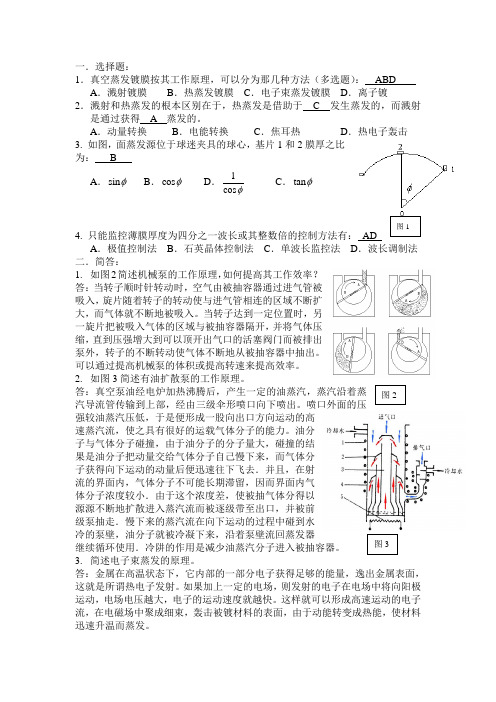

一．选择题：1．真空蒸发镀膜按其工作原理，可以分为那几种方法（多选题）： ABD A ．溅射镀膜 B ．热蒸发镀膜 C ．电子束蒸发镀膜 D ．离子镀2．溅射和热蒸发的根本区别在于，热蒸发是借助于 C 发生蒸发的，而溅射是通过获得 A 蒸发的。
A ．动量转换B ．电能转换C ．焦耳热D ．热电子轰击3. 如图，面蒸发源位于球迷夹具的球心，基片1和2膜厚之比为： BA ．sin φB ．cos φ D ．1cos φC ．tan φ4. 只能监控薄膜厚度为四分之一波长或其整数倍的控制方法有： ADA ．极值控制法B ．石英晶体控制法C ．单波长监控法D ．波长调制法二．简答：1. 如图2简述机械泵的工作原理，如何提高其工作效率？答：当转子顺时针转动时，空气由被抽容器通过进气管被吸入，旋片随着转子的转动使与进气管相连的区域不断扩大，而气体就不断地被吸入。
当转子达到一定位置时，另一旋片把被吸入气体的区域与被抽容器隔开，并将气体压缩，直到压强增大到可以顶开出气口的活塞阀门而被排出泵外，转子的不断转动使气体不断地从被抽容器中抽出。
可以通过提高机械泵的体积或提高转速来提高效率。
2. 如图3简述有油扩散泵的工作原理。
答：真空泵油经电炉加热沸腾后，产生一定的油蒸汽，蒸汽沿着蒸汽导流管传输到上部，经由三级伞形喷口向下喷出。
喷口外面的压强较油蒸汽压低，于是便形成一股向出口方向运动的高速蒸汽流，使之具有很好的运载气体分子的能力。
油分子与气体分子碰撞，由于油分子的分子量大，碰撞的结果是油分子把动量交给气体分子自己慢下来，而气体分子获得向下运动的动量后便迅速往下飞去．并且，在射流的界面内，气体分子不可能长期滞留，因而界面内气体分子浓度较小．由于这个浓度差，使被抽气体分得以源源不断地扩散进入蒸汽流而被逐级带至出口，并被前级泵抽走．慢下来的蒸汽流在向下运动的过程中碰到水冷的泵壁，油分子就被冷凝下来，沿着泵壁流回蒸发器继续循环使用．冷阱的作用是减少油蒸汽分子进入被抽容器。
《薄膜光学与技术》2012期末考试试题A-答案2012-2013学年第1学期《薄膜光学与技术》期末考试试题（A 卷）参考答案及评分标准一、 填空题 （每空1分，共24分）1、在折射率为3.5的基底表面镀单层减反射膜，对于4000nm 的光波，理论上能达到最佳减反射效果的薄膜折射率为： 1.8708 ，需要镀制的薄膜光学厚度为 1000 nm 。
2、若薄膜的折射率为n ，光线在薄膜内的折射角为θ，则s 、p 光的修正导纳分别为 ncos θ 、 n/cos θ 。
3、对于波长为λ的光来说，单层膜的光学厚度每增加 λ/4 ，薄膜的反射率就会出现一次极值变化。
当薄膜的折射率小于基底折射率时，出现的第一个反射率极值是 极小 （极大、极小）值。
4、虚设层的形成条件是： 薄膜的光学厚度等于半波长的整数倍 。
5、周期性对称膜系(pqp)s 的等效折射率和 基本周期/pqp 的等效折射率完全相同，其等效位相厚度等于 基本周期的s 倍 。
6、折射率为n 1，光学厚度为λ0/4，基底的折射率为n s ，那么，该单层膜与基底的组合导纳为： s n n Y 217、介质高反射膜的波数宽度仅与两种膜料的 折射率 有关，折射率 差值越大 ，高反射带越宽。
8、热偶真空规是通过测量温度达到间接测量 真空 的目的。
9、镀膜室内真空度高表明气体压强 小 ，真空度低则气体压强 大 。
10、薄膜几何厚度的监控通常用 石英晶振 膜厚仪来实现，光学厚度常常采用 光电 膜厚仪来监控。
11、采用PVD 技术制造薄膜器件时，薄膜折射率的误差主要来自三个方面： 膜层的聚集密度 、 膜层的微观组织物理结构 、 膜层的化学成分 。
12、改善膜层厚度均匀性的措施包括 旋转夹具 和 膜层厚度调节板 。
13、采用光电极值法监控膜厚，如果需要镀制光学厚度为900nm 的薄膜，在500-700nm 范围内，可以选取的监控波长为 600 和 514.3 nm 。
一、概念：二、证明：1.光学厚度为λ0/2的膜层，在其中心波长处为虚设层。
2.证明：在边界处E与H的切向分量连续。
3.试证明所谓的薄膜系统的不变性：即当薄膜系统的所有折射率都乘以一个相同的常数，或用它们的倒数替代时，膜系的反射率和透过率没有任何变化。
三、设计问题：1.分析并设计一个应用于太阳能集热器的膜系，注意阳光的色温为5800K，黑体辐射为750K。
（查找资料获得阳光辐射曲线和黑体辐射曲线，利用TFCalc设计膜系）。
2.计算一个简单周期规整膜系A|(LH)7|S的截止波长位置、带宽、截止深度及其在截止波长处的反射率（H:TiO2，n=2.3；L:SiO2，n＝1.45；A:空气，S:K9）。
3.设计一款宽带高反射膜，H:TiO2，n=2.3；L:SiO2，n＝1.45，需要考虑那些主要问题？4.设计一个覆盖可见光波段的宽带全介质高反射膜，叙述其设计思想与设计步骤。
5.设计一个可见光区的减反射膜，要求如下：波长区间400～700nm，平均反射率<0.4%，最大反射率<0.6%。
6.设计一个可见光区的高反射膜，要求如下：波长区间400～700nm，平均反射率>99%，最小反射率>98%。
7.在空气中自然光入射到金属材料铝和银时，用TFCale软件分析两种材料反射光偏振效应最大值出现的角度与数值的步骤。
（λ＝500nm，Al：0.64-i5.50，Ag：0.050-i2.87）8.请设计CCD使用的IR-CUT膜系9.请设计冷光镜10. 请设计棱镜分色系统所需要的所有膜系11. 设计投影机用X 棱镜中的两个膜系12. 设计泰曼干涉仪的金属（Al ）分光镜（光源为He-Ne 激光），要求到达接收平面的干涉图对比度最好。
13. 试在玻璃基底（n ＝1.52）上设计一诱导透射滤光片，中心波长为500nm ，要求峰值透过率大于70％，在400nm ～1500nm 的波长范围内背景透过率小于0.1%，整个多层膜与合适的吸收玻璃胶合。
2012—2013学年第1学期《薄膜光学与技术》期末考试试题（A 卷）参考答案及评分标准一、填空题 （每空1分，共24分）1、在折射率为3.5的基底表面镀单层减反射膜,对于4000nm 的光波,理论上能达到最佳减反射效果的薄膜折射率为： 1.8708 ，需要镀制的薄膜光学厚度为 1000 nm 。
2、若薄膜的折射率为n ，光线在薄膜内的折射角为θ,则s 、p 光的修正导纳分别为 ncos θ 、 n/cos θ 。
3、对于波长为λ的光来说，单层膜的光学厚度每增加 λ/4 ，薄膜的反射率就会出现一次极值变化.当薄膜的折射率小于基底折射率时，出现的第一个反射率极值是 极小 （极大、极小）值。
4、虚设层的形成条件是： 薄膜的光学厚度等于半波长的整数倍 。
5、周期性对称膜系(pqp)s 的等效折射率和 基本周期/pqp 的等效折射率完全相同，其等效位相厚度等于 基本周期的s 倍 .6、折射率为n 1，光学厚度为λ0/4,基底的折射率为n s ,那么，该单层膜与基底的组合导纳为： s n n Y 217、介质高反射膜的波数宽度仅与两种膜料的 折射率 有关，折射率 差值越大 ，高反射带越宽。
8、热偶真空规是通过测量温度达到间接测量 真空 的目的.9、镀膜室内真空度高表明气体压强 小 ，真空度低则气体压强 大 .10、薄膜几何厚度的监控通常用 石英晶振 膜厚仪来实现，光学厚度常常采用 光电 膜厚仪来监控。
11、采用PVD 技术制造薄膜器件时，薄膜折射率的误差主要来自三个方面： 膜层的聚集密度 、 膜层的微观组织物理结构 、 膜层的化学成分 .12、改善膜层厚度均匀性的措施包括 旋转夹具 和 膜层厚度调节板 。
13、采用光电极值法监控膜厚，如果需要镀制光学厚度为900nm 的薄膜,在500—700nm 范围内，可以选取的监控波长为 600 和 514.3 nm 。
二、辨析题：先回答以下说法是否正确?然后说明理由或修改正确。
6.1薄膜光学：1. 整部薄膜光学的物理依据就是光的干涉。
研究光的本性及其传播规律的学科就是光学。
研究光在薄膜中的传播规律是薄膜光学。
2. 列举常用的光学薄膜滤光片、反射镜 镀膜镜片 牛顿环3. 利用薄膜可以实现的功能提高或降低反射率、吸收率与透射率方面， 在使光束分开或合并方面， 或者在分色方面，在使光束偏振或检偏方面，以及在使某光谱带通或阻滞方面，在调整位相方面等等，光学薄膜均起着至关重要的作用。
减少反射，提高透过率；提高反射率； 提高信噪比； 分光或分束；保护探测器不被激光破坏，重要票据的防伪等等;ur r uu4.电磁场间的关系：比 N 1 k E 1ur H光学导纳.N "F ■-tr ，这是N 的另一种表达式 纳： k E称为光学导纳:单位时间内，通过垂直于传播方向的单位面积的能矢量i 1 sin 1 cos 12称为膜系的特征矩阵坡印廷矢量（能流密度）的定义5. 光在两种材料界面上的反射:p 光: s 光: N cosN o cos 1 N i cos 0偏振光为横磁波，s 偏振光为横电波）N 0cos ! N t cos 0 2（p-偏振） 掌握单层膜的特征矩阵公式：薄膜光学3 PPT 中P 15-21cos1isinN o cos 0 N o cos 0N t cos ! N t cos ! 2（s-偏振）\ X2丫 ％单层膜的反射系数和反射率为:—R丫掌握多层膜的特征矩阵公式：薄膜光学3 PPT 中P 26-298.【计算】偶数四分之一光学膜层的特征矩阵:2 2r 3 r 1 s2—2—r 2 r2 2 13 —2" 2奇数四分之一光学膜层的特征矩阵:2 r 1 s "2— r2 2 13 2 2~ 2 42 r 22~r 3 r2 r ___ "2~1 s计算多膜层（膜层厚度为四分之一波长的整数倍）的反射率 。
【计算题：薄膜光学3PPT 中.11层TiO^/SiO^交替的（H Lp H 结构， 基底为帔铸=叫=1.5心2一栄'•工站：“工'■二站口23： ■卫r13屮 □ •1」护•1-531.茫• 1.51'-其中nH= 2.35, niL =1*45P35】四分之一波长的光学厚度 （QWOT 或二分之一波长的光学厚度 （HWOT ）9. 单层减反膜的设计方法：【薄膜光学3PPT 中P37】10. 无论膜层是否有吸收，膜系的透射率与光的传播方向无关。
《薄膜光学与技术》期末考试试题A-答案作者: 日期:2012-2013学年第1学期《薄膜光学与技术》期末考试试题（A卷）参考答案及评分标准一、填空题（每空1分，共24分）1、在折射率为3.5的基底表面镀单层减反射膜，对于4000nm的光波，理论上能达到最佳减反射效果的薄膜折射率为： 1.8708 ，需要镀制的薄膜光学厚度为1000 nm。
2、若薄膜的折射率为n，光线在薄膜内的折射角为9,则s、p光的修正导纳分别为ncos9_、n/cos 9 。
3、对于波长为入的光来说，单层膜的光学厚度每增加辿，薄膜的反射率就会出现一次极值变化。
当薄膜的折射率小于基底折射率时，出现的第一个反射率极值是极小（极大、极小）值。
4、虚设层的形成条件是：薄膜的光学厚度等于半波长的整数倍_________ 。
5、周期性对称膜系（pqp）s的等效折射率和基本周期/pqp 的等效折射率完全相同，其等效位相厚度等于基本周期的s倍。
6折射率为n1,光学厚度为入0/4,基底的折射率为n s,那么，该单层膜与基底的组合导纳为：二二nf / ns _________________7、介质高反射膜的波数宽度仅与两种膜料的折射率有关.折射率差值越大，咼反射带越宽。
8、热偶真空规是通过测量温度达到间接测量真空的目的。
9、镀膜室内真空度高表明气体压强—小—，真空度低则气体压强―大—。
10、薄膜几何厚度的监控通常用石英晶振膜厚仪来实现，光学厚度常常采用光电膜厚仪来监控。
11、采用PVD技术制造薄膜器件时，薄膜折射率的误差主要来自三个方面：」层的聚集密度、膜层的微观组织物理结构、膜层的化学成分。
12、改善膜层厚度均匀性的措施包括旋转夹具和膜层厚度调节板。
13、采用光电极值法监控膜厚，如果需要镀制光学厚度为900nm的薄膜，在500-700nm范围内，可以选取的监控波长为600 和514.3 nm。
二、辨析题：先回答以下说法是否正确？然后说明理由或修改正确。
光学薄膜技术复习提纲闭卷考试 120分钟考试时间：17周周三下午3:00---5:00（12月30号）题型：选择题（10*2）填空题（10题24分）判断题（10题）简答题（4题24分）综合题（2题22分,计算1题，论述1题）考试内容包含课本与课件，简答和综合题包含作业和例题一、判断题1. 光束斜入射到膜堆时，S －偏振光的反射率总是比p －偏振光的反射率高（正确）2. 对称膜系可以完全等效单层膜（错误，仅在通带中有类似特性）3. 对于吸收介质，只要引入复折射率，进行复数运算，那么就可以完全使用无吸收时的公式（正确）4. 膜层的特征矩阵有两种表达方式：导纳矩阵和菲涅尔系数矩阵（错误）5. 简单周期性多层膜，在其透射带内R<<1（错误）6. 在斜入射情况下，带通滤光片S －偏振光的带宽比p －偏振光的带宽为大（正确）7. 在包含吸收介质时，光在正反两个入射方向上的透过率是一样的（正确）8. 发生全反射时，光的能量将不进入第二介质（错误）9. 斜入射时，银反射膜的偏振效应比铝反射膜大（Al ：0.64-i 5.50，Ag ：0.050-i 2.87）（错误，因为银的折射率远小于铝）10. 高反射介质膜的截止深度是指在截止波长处的反射率（错误，是指截止带中心处的反射率）第一章 薄膜光学特性计算基础1、 干涉原理：同频率光波的复振幅矢量叠加。
2、 产生干涉的条件：频率相同、振动方向一致、位相相同或位相差恒定。
3、 薄膜干涉原理 ：层状物质的平行界面对光的多次反射和折射，导致同频率光波的多光束干涉叠加。
4、 光学薄膜：薄到可以产生干涉现象的膜层、膜堆或膜系。
5、 麦克斯韦方程组：(1) -(2) (3)0(4)D H j tB E tD ρB ∂∇⨯=+∂∂∇⨯=∂∇∙=∇∙= 6、 物质方程：D E B H j E εμσ=⎧⎪=⎨⎪=⎩7、 光学导纳：00r H N Y K E εμμ==⨯ 8、 菲涅尔系数：菲涅尔系数就是界面上的振幅反射系数和振幅透射系数。
光学薄膜技术复习提纲闭卷考试120分钟考试时间:17周周三下午3:00—5:00 （12月30号）题型：选择题（10*2）填空题（10题24分）判断题（10题）简答题（4题24分）综合题（2题22分，计算1题，论述1题）考试内容包含课本与课件，简答和综合题包含作业和例题一、判断题1.光束斜入射到膜堆时，s—偏振光的反射率总是比p—偏振光的反射率高（正确）2.对称膜系可以完全等效单层膜（错误，仅在通带中有类似特性）3.对于吸收介质，只要引入复折射率，进行复数运算，那么就可以完全使用无吸收时的公式（正确）4.膜层的特征矩阵有两种表达方式：导纳矩阵和菲涅尔系数矩阵（错误）5.简单周期性多层膜，在其透射带内R«1 （错误）6.在斜入射情况下，带通滤光片S—偏振光的带宽比p—偏振光的带宽为大（正确）7.在包含吸收介质时，光在正反两个入射方向上的透过率是一样的（正确）& 发生全反射时，光的能量将不进入第二介质（错误）9.斜入射时，银反射膜的偏振效应比铝反射膜大（AI： 0.64-/5.50, Ag： 0.050-/2.87）（错误，因为银的折射率远小于铝）10.高反射介质膜的截止深度是指在截止波长处的反射率（错误，是指截止带中心处的反射率）第一章薄膜光学特性计算基础1、干涉原理：同频率光波的复振幅矢量叠加。
2、产生干涉的条件：频率相同、振动方向一致、位相相同或位相差恒定。
3、薄膜干涉原理：层状物质的平行界面对光的多次反射和折射，导致同频率光波的多光束干涉叠加。
4、光学薄膜：薄到可以产生干涉现象的膜层、膜堆或膜系。
5、麦克斯韦方程组：Vx//= / + —(1) dtVxE = -^y(2)V»D = p(3)▽• 3 = 0(4)6、物质方程:D = sE \B = pH7、 光学导纳：y =也瓦\KxE\ 8、 菲涅尔系数：菲涅尔系数就是界面上的振幅反射系数和振幅透射系数。
9、 特征矩阵：表征薄膜特性的矩阵，仅包含薄膜的特征参数cos q — sin §z?/1 sin q cos ®11、 虚设层：当膜层厚度对于中心波长来说是几/2或其整数倍时，该层存在对于中心波长 处的透过率/反射率无影响，因此称为虚设层。
光学薄膜技术复习提纲闭卷考试 120分钟考试时间：17周周三下午3:00---5:00（12月30号）题型：选择题（10*2）填空题（10题24分）判断题（10题）简答题（4题24分）综合题（2题22分,计算1题，论述1题）考试内容包含课本与课件，简答和综合题包含作业和例题一、判断题1. 光束斜入射到膜堆时，S －偏振光的反射率总是比p －偏振光的反射率高（正确）2. 对称膜系可以完全等效单层膜（错误，仅在通带中有类似特性）3. 对于吸收介质，只要引入复折射率，进行复数运算，那么就可以完全使用无吸收时的公式（正确）4. 膜层的特征矩阵有两种表达方式：导纳矩阵和菲涅尔系数矩阵（错误）5. 简单周期性多层膜，在其透射带内R<<1（错误）6. 在斜入射情况下，带通滤光片S －偏振光的带宽比p －偏振光的带宽为大（正确）7. 在包含吸收介质时，光在正反两个入射方向上的透过率是一样的（正确）8. 发生全反射时，光的能量将不进入第二介质（错误）9. 斜入射时，银反射膜的偏振效应比铝反射膜大（Al ：0.64-i 5.50，Ag ：0.050-i 2.87）（错误，因为银的折射率远小于铝）10. 高反射介质膜的截止深度是指在截止波长处的反射率（错误，是指截止带中心处的反射率）第一章 薄膜光学特性计算基础1、 干涉原理：同频率光波的复振幅矢量叠加。
2、 产生干涉的条件：频率相同、振动方向一致、位相相同或位相差恒定。
3、 薄膜干涉原理 ：层状物质的平行界面对光的多次反射和折射，导致同频率光波的多光束干涉叠加。
4、 光学薄膜：薄到可以产生干涉现象的膜层、膜堆或膜系。
5、 麦克斯韦方程组：(1) -(2) (3)0(4)D H j tB E tD ρB ∂∇⨯=+∂∂∇⨯=∂∇•=∇•= 6、 物质方程：D E B H j E εμσ=⎧⎪=⎨⎪=⎩7、 光学导纳：00r H N Y K E εμ==⨯8、 菲涅尔系数：菲涅尔系数就是界面上的振幅反射系数和振幅透射系数。
