深燃〔2008〕116号燃气工程交底、验收及移交程序第一章总则第一条为提高工程质量，统一深圳市燃气工程的有关标准，控制施工过程中的交底、验收及移交等关键工序，便于投产后的运行管理及抢维修，特制定本程序。
第二条本程序适用于深圳市新建的小区和老区改造的居民用户的管道燃气工程项目，公福、商业及工业用户管道燃气项目，市政燃气管道工程项目。
第二章程序第三条气源接入点确认一、建设单位委托设计时须向供气单位确认该工程地下管网气源接入点。
二、建设单位填写《管道燃气工程气源接入点申请表》（见附件一），提供总平面图、用地红线及区域位置图的电子文件和相关资料。
三、供气单位在收到文件后5个工作日内，需完成现场确认工作，并出具正式的确认意见（见附件二）。
四、若因故不能及时供气的，或需要建设单位投资完善红线外市政燃气管道的，需在气源接入点确认意见中做出书面解释。
第四条工程技术交底一、建设单位应在技术交底前24小时通知供气单位参加，并提供《管道燃气工程气源接入点意见书》、《燃气管道施工图审查意见》和施工图纸。
二、供气单位核实《管道燃气工程气源接入点意见书》及《燃气管道施工图审查意见》的执行情况，并对施工管网运行维护、设备选用等提出合理化建议，出具《供气单位燃气管道工程技术交底意见书》（见附件三），提交给监理公司。
三、监理公司须认真对待供气单位的意见，并将其中重要的意见纳入到其整理的《图纸会审及技术交底会议纪要》中。
第五条工程竣工图测量复核一、施工单位在工程验收前，备齐以下燃气工程竣工图测量复核资料及相应的电子文件到供气单位申请办理燃气工程竣工图测量复核手续：1.竣工图（原件）2.测量放线记录3.技术要素表4.测量成果（测量报告）（原件）5.电子资料（节点表、管段表）6.防腐测量报告（钢管）7.阴保系统检测与测量记录（钢管）8.电子标签位置及示踪线连通测试记录（PE管）二、供气单位在接到资料后3个工作日内组织探测人员按照集团公司2004[40]号文的要求进行管道复测，对复核合格的竣工资料加盖竣工测量审核章。
h基准线注：h 为两测点间的距离，取h =6000mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =4000mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =2500mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =1500mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =4000mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =2500mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =2500mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =2500mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =2500mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =1000mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =1800mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =1800mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =2900mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =3500mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =4500mm 。
单位：mm东西h基准线注：h 为两测点间的距离，取h =2500mm 。
单位：mm东西。
燃气工程竣工验收报告燃气工程竣工验收报告篇一：燃气工程竣工验收报告燃气工程竣工验收报告工程名称：工程地点：验收日期：建设单位（盖章）：监理单位（盖章）：施工单位（盖章）：一、燃气工程概况一览表注：本表由建设单位填写二、工程竣工验收申请表三、燃气工程资料检查表四、燃气工程竣工验收记录注：该表由施工单位填写，验收结论由监理（建设）单位填写，综合验收结论由参加验收单位共同商定，建设单位填写。
篇二：竣工验收报告燃气工程资料工程竣工验收报告（燃气专用）工程名称：深圳市宝安维雅徳酒店天然气接驳管道工程验收建设单位（盖章）：深圳市燃气集团股份有限公司宝安管道气分公司深圳市建设局、深圳市档案局深圳市文档服务中心印制填报说明1、本表仅适用燃气工程；对于包含配套燃气工程的房屋建筑项目，除填写本表外，还需填写《深圳市房屋建筑工程竣工验收报告》。
2、竣工验收报造由建设单位负责填写。
3、报告一律用碳素墨水笔书写，字迹要清晰工整。
4、报告内容必须填写真实可靠，如发现弄虚作假行为，建设行政主管部门将依照有关法律、法规、规章进行处罚。
5、报告必须经建设、设计、施工、监理等有关单位的负责人签字及相关责任人员签章后，加盖单位公章。
6、报告一式五份，建设单位、施工单位、监理单位、城建档案管理部门、建设行政主管部门各存一份。
竣工项目燃气工程审查竣工验收组织实施情况一、验收机构二、验收组织程序1、建设单位主持验收会议2、施工单位介绍施工情况3、监理单位介绍监理情况4、验收人员核查质保资料、并到现场检查5、验收人员分别发言，建设单位做好记录篇三：天然气管道工程验收报告安徽英挪唯铝业有限公司天然气管道工程自验报告注：本报告一式三份。
安徽英挪唯铝业有限公司天然气管道工程验收报告本报告一式三份。
广德县天然气开发有限责任公司安徽英挪唯铝业有限公司天然气管道工程交工验收申请注：1.本报告后附施工单位自验报告、监理单位的预验报告。
本报告一式两份。
广德县天然气开发有限责任公司安徽英挪唯铝业有限公司天然气管道工程交工验收报告二〇一一年十一月一日广德县天然气开发有限责任公司安徽英挪唯铝业有限公司天然气管道工程交工验收报告篇四：燃气工程竣工验收申请表燃气工程竣工验收申请表单位名称：（公章）申请日期：晋城市住房保障和城乡建设管理局制燃气工程竣工验收报告燃气工程名称：建设单位名称：竣工验收晋城市住房保障和城乡建设管理局制篇五：燃气工程竣工验收申请单燃气工程竣工验收申请单BJRQSCFZMSZD-01-DZ-06-JL-01附送：燃气总公司先进事迹材料燃气总公司先进事迹材料××年市燃气总公司在上级的正确领导和全司职工的努力下，以邓小平理论和“三个代表”重要思想为指导，认真贯彻落实党的十六届四中全会精神，坚持“科技加管理，素质加作风”的方针，以提高经济效益和社会效益为中心，大力转变工作作风，全面加强班子队伍建设、信息化建设、党风廉政建设、基层建设和机关建设，齐心协力，真抓实干，较好地完成了各项工作任务，其事迹如下：一、以“三个代表”为指导，全面加强党的建设党的建设是我们做好其他工作的前提和基础。

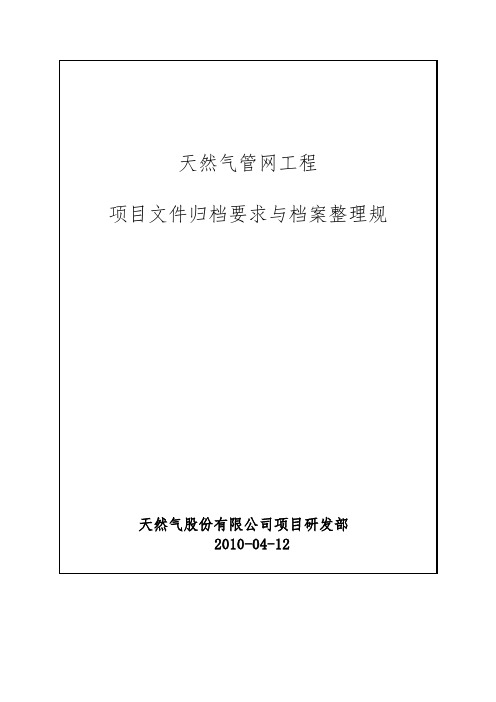

目录前言1.0总则 (1)2.0编制依据 (1)3.0基本规定 (1)4.0文件归档类别和项目竣工文件分工 (2)5.0项目竣工文件的编制 (7)6.0项目竣工文件的立卷 (11)7.0项目竣工文件的归档与验收 (22)8.0附录A——文件清单 (26)9.0附录B——线路、站场工程质量保证资料一览表 (65)前言本标准是为规天然气管网工程项目档案管理，确保天然气档案的完整、准确、系统、规和安全，使之更好地服务于天然气管网工程建设和生产经营管理及今后的改扩建工作。
本标准是天然气管网工程建设项目开展档案工作的基本规，各单位应结合实际认真实施。
本标准为首次发布。
本标准起草单位：省家档案局、天然气股份有限公司本标准主要起草人：1.0围本标准规定了天然气管网工程建设项目档案工作组织、职责要求；明确了项目文件归档、项目档案整理、保管、利用、信息化管理及项目档案验收的基本方法。
本标准适用于新建、改建、扩建、技改、续建的天然气管网工程建设项目的档案管理工作。
2.0 规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准。
然而，鼓励根据本标准研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适应于本标准。
GB/T 19000 质量管理和质量保证系列标准GB/T 10609.3 技术制图复制图的折叠方法GB/T17678.1 CAD 电子文件光盘存储、归档与档案管理要求GB50319 建设工程监理规GB/T 18894 电子文件归档与管理规GB/T 11822 科学技术档案案卷构成的一般要求DA/T28 国家重大建设项目文件归档要求与档案整理规DA/T42 企业档案工作规《国家重点建设项目档案管理登记办法》（档发字〔1997〕15号文件）《重大建设项目档案验收办法》（档发[2006]2号）GB／T11822-20002.7《照片档案管理规》GB/T11821-20023.0 术语和定义3.1项目文件指建设项目在立项、审批、招投标、勘察、设计、施工、监理及竣工验收全过程中形成的文字、图表、声像等形式的全部文件，包括项目前期文件、项目竣工文件和项目竣工验收文件等。
石油天然气建设工程交工技术文件编制规范SY/T6882-2012附录A 交工技术文件表格（六）——站场（厂）采暖设备、管道安装工程通、排风管道施工记录暖—01 工程名称工程编号分部工程编号名称规格（端面尺寸×厚度）材质数量（m）制作平整度及椭圆度安装外层漆色质量鉴定备注垂直偏差（mm）水平偏差（mm）密封垫片材料施工单位监理（建设）单位班（组）长：技术（质量）员：技术负责人：年月日监理工程师（建设单位代表）：年月日室内管道工程水压试验记录暖—02 工程名称工程编号管径试验管段及长度（m）试验压力（MPa）允许工作压力（MPa）压力下降（MPa）持续时间（min）试验时间自时分起至时分止试验经过及问题处理试验结论施工单位监理（建设）单位班（组）长：试压负责人：技术负责人：年月日监理工程师（建设单位代表）：年月日通风设备安装记录暖—03工程名称工程编号设备名称规格型号设备编号安装地点施工图号安装日期设备制造厂家出厂日期记录：结论备注班（组）长：年月日技术（质量）员：年月日技术负责人：年月日通风空调系统调试记录暖—04工程名称工程编号系统名称系统编号设计总风量（m³/h）设计总风量（m³/h）序号测试位置送风口设计风量（m³/h）实测风量（m³/h）型式规格调试情况施工单位监理（建设）单位班（组）长：技术（质量）员：技术负责人：年月日监理工程师（建设单位代表）：年月日。

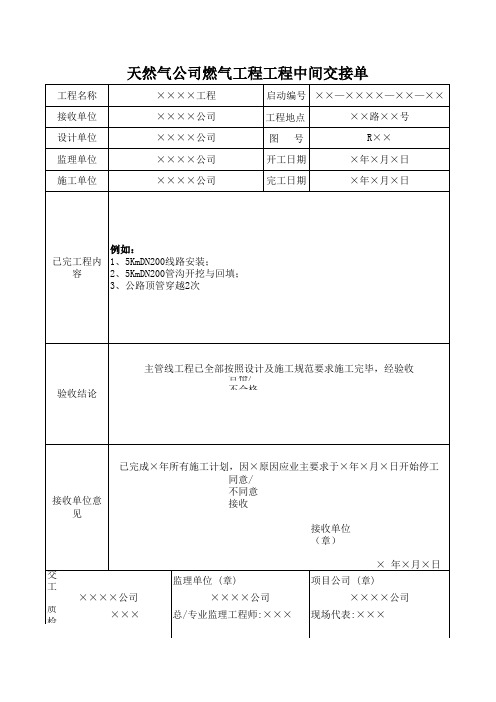

燃气管道交工表格模板附录A:交工技术文件表格模板工程名称：工程编号: 卷 名: 归档时间： 保存期限:施工单位（盖章）：监理单位（盖章）：建设单位（盖章）：签字： 签章： 签字：日期:日期:年 月 日日期：年 月 日年 月 日工程名称 会审地点 图纸会审记录工程编号 （共 页）会审时间项目 情况序号 会审意见会审确定 1 设计方案中的燃气设施、设备布置是否符合业主单位的用气需求。
是口 否口 :2设计方案是否可行、经济合理、便于后期安装操作、维修。
是口否口「 会审 意见3气源引入方案是否切实可行，预留燃气管道是否合理。
是口否口4燃气管道、燃气管件、燃气调压器、燃气计量表具、支架等燃气设记录 施、设备选型是否合理。
是口 否口5燃气管道、燃气管件、燃气调压器、燃气计量表具、支架等燃气设是口 否口施、设备，在设计图纸中设计的位置是否科学、合理。
6其他：是口 否口与会 人员 单位名称姓名本项目中的职责会审范围 参加会审人员施工单位 监理单位设计单位建设单位业主单位年 月曰 年 月曰 年 月曰 年 月曰 年 月曰设计交底会议纪要1、设计意图、设计特点、设计工艺布置与工艺要求介绍;2、设计图纸预留孔洞、管位等设置正确且符合业主单位要求;3、设计图纸内的燃气管线与业主单位建设的其他管线或设备或建构筑物安全间距符合规范要求，且施工过程中竣工验收前，业主单位应确保燃气管线与其他管线或设备或建构筑物的安 全间距;4、设计内容满足业主单位的生产、检修需求;5、施工过程中燃气管线遭遇第三方破坏时，由业主单位承担相关维修费用;其他:设计单位施工单位监理单位建设单位业主单位年 月曰 年 月曰 年 月曰 1年 月曰 年 月曰工程名称 工程编号 交底地点 交底范围交底时间施工组织设计（方案）报审表工程名称:工程编号:我方已根据施工合同及其他有关规定完成了的施工组织设计（方案）编制，本次申报内容系第次申报，申报内容已经我公司技术负责人审查批准，请予以审查。
天然气公司燃气工程设计交底及图纸会审记录一、工程概述本次燃气工程旨在为具体区域提供安全、稳定、高效的天然气供应服务。
工程涵盖了从气源接入点至用户终端的管道铺设、调压设施安装、计量设备配置等一系列工作。
工程规模较大，涉及多个小区和商业用户，预计将为具体数量户居民和具体数量家商业用户提供燃气服务。
二、设计交底（一）设计单位介绍设计单位单位名称的代表首先对工程的设计理念、设计依据和设计要求进行了详细的阐述。
强调了本工程在满足用户需求的同时，充分考虑了安全性、可靠性和经济性等方面的因素。
（二）设计要点1、气源选择气源来自具体气源名称，其供应能力和气质指标均能满足本工程的需求。
在气源接入点设置了必要的过滤、计量和调压装置，以确保气源的稳定供应和质量符合标准。
2、管道布置管道主要沿具体道路名称铺设，采用了地下直埋的方式。
在穿越道路、河流等特殊地段时，采取了相应的保护措施，如套管保护、加强防腐等。
管道的管径根据用户需求和流量计算进行了合理的选择，以保证供气压力和流量的稳定。
3、调压设施在小区和商业用户入口处设置了调压箱或调压柜，根据用户的用气特点和压力要求进行了调压参数的设定。
调压设施的选型和安装位置充分考虑了便于维护和操作的因素。
4、计量设备为了准确计量用户的用气量，选用了精度符合要求的计量表具。
计量表具的安装位置符合相关规范和标准，便于读取和抄表。
5、安全措施在工程设计中，充分考虑了安全因素。
设置了安全阀、放散阀等安全装置，在管道沿线设置了警示标识和标志桩，以防止第三方破坏和保障公众安全。
（三）施工注意事项1、施工单位应严格按照设计图纸和相关规范进行施工，不得随意更改设计方案。
如确需变更，必须经过设计单位的同意，并办理相关手续。
2、在管道施工过程中，要注意保护周边的环境和地下管线。
对于可能影响到的其他管线，应提前与相关单位进行沟通协调，并采取有效的保护措施。
3、管道的焊接质量是保证工程安全的关键，施工单位应严格按照焊接工艺规程进行操作，并进行焊缝的无损检测，确保焊接质量符合要求。
石油天然气建设工程交工技术文件编制规范SY/T6882-2012附录A 交工技术文件表格（十五）——盾构工程工程基线复核录盾—01工程名称工程编号测量情况（示意图）测量工程师：年月日施工单位复核意见EPC总承包商复核意见监理部复核意见施工单位EPC总承包商监理（建设）单位技术负责人：年月日技术负责人：年月日监理工程师（建设单位代表）：年月日竖井沉井检查记录盾—02工程名称工程编号分部工程名称沉井开始下沉沉井下沉完毕日期刃脚标高日期刃脚标高刃脚下土质在刃脚平面上沉井平面位置偏差种类挖除方法水平纵轴偏移水平横轴偏移沉井刃脚标高测量结果（m）№号№号№号№号№号№号复测检查结论：注：为校对预先勘探的地质资料，曾在沉井中挖深井（钻孔）挖掘深度达刃脚下 m，发现。
