基础孔桩声测管埋设方案

二、桩基声测管施工1. 桩基设计桩基由中国轻工业南宁设计工程有限公司设计，桩基均为摩擦端承桩，检测桩基质量要求采用无损法超声波检测，需要预埋声测管。

声测管为φ50mm钢管，钢筋笼加强筋内侧对称布置3根声测管，安照120°均匀分布如图。

2。

桩基声测管施工方案1）桩基声测管的连接桩基钢筋笼由两部分组成，主笼长20m为主筋16或20的螺纹钢组成，副笼到达桩底为加强筋和接地钢筋组成，声测管为全桩长布置。

施工时，根据吊机能力，钢筋笼分段长度设置为20-22m。

钢筋连接采用单面焊接,焊缝长度不小于10d。

声测管底部出厂时已经封死,声测管顶部采用木塞堵塞，防止泥浆进入.声测管分段的连接一般采用以下4种方式：①法兰盘螺丝连接、②套筒式焊接、③套筒式铁丝绑扎、④螺丝扣套筒连接。

如下图所示。

2)桩基声测管的施工顺序①声测管制作加工声测管进场后首先要检查管壁是否有破损，接头处是否合格.其次确定声测管的分段长度。

声测管的长度需要根据钢筋笼的分段长度进行确定,不能过长也不能过短，否则无法对上下两节声测管进行连接。

声测管一般出厂长度为12m、9m和3m，根据钢筋笼长度合理搭配声测管型号。

声测管的底节在加工厂直接与接地钢筋和加强筋绑扎连接好,连接时应注意每道加强筋处都应将声测管进行绑扎，防止连接不牢固发生脱落现象。

②声测管的安装底节声测管与接地钢筋和加强筋是已经绑扎连接好的，可以直接利用吊车进行吊放。

底笼吊放至笼顶靠近钻机作业平台位置时，用钢柱或钢轨穿过加强筋位置并放置在作业平台上,进行第二节声测管吊放.因要调整第二节笼的声测管位置，所以第二节声测管是活动的，吊装时需要用钩子临时固定到接地钢筋和加强筋上。

第二节笼与底笼连接先焊接接地钢筋，然后调整第二节笼中声测管的高度，连接声测管。

依次顺序完成所有的钢筋笼吊装作业，声测管的顶部需要及时安装木塞或者橡胶套，防止泥浆进入声测管。

四、声测管施工通病及措施1。

泥浆通过声测管顶口流入声测管声测管安装完毕，必须及时用木塞塞住管口或者用橡胶套盖住管口，为后期破桩头时警示作业人员小心管口,另外需要用彩色塑料包裹管口.2。

人工挖孔桩〔水磨钻〕施工方案交底交底内容：人工挖孔桩〔水磨钻〕施工交底负责人:1.预备工作1.1.施工预备正式施工前，水源、电源接通，将施工所用的材料、机具运输到位，技术人员生疏图纸，了解地质状况、桩径、深度等相关参数，并对操作人员进展技术交底和安全交底，到达开工的条件。

1.2.测量放线使用全站仪进展测量定位，放出桩芯位置，并依据图纸，放出桩孔的圆周线，经监理单位复核后可以开头施工。

考虑到施工过程的误差以及开孔之间的剩余岩石，一般钻孔桩径大于设计桩径 10cm 左右。

1.3.搭设支架正式施工前，需要搭设施工支架，施工支架承受一般钢管脚手架搭设而成。

施工支架高 4～6m，作为施工过程中的卷扬机支撑，支架四角落在桩口外围，支架顶部用防雨布掩盖，保证阴雨天气正常施工。

支架搭设完成后，在支架上固定卷扬机和滑轮，接通电源，调试到正常工作状态。

1.4.锁口浇筑开头钻孔前，首先沿桩孔四周开挖并浇筑钢筋混凝土锁口，锁口高出原地面 30cm，作为桩孔的防护构造，防止钻孔过程中杂物或明水进入桩孔。

1.5.排水措施将场地平坦，并保证肯定的流水坡度，下雨后地面的水能准时排走，保证地表水不流入孔内，并且孔口四周进展硬化处理。

孔内抽水，如需要，在孔内放一台大功率水泵，将孔桩内水准时抽出。

2.施工工艺及方法2.1.施工工艺流程水磨钻施工工艺流程图2.2.施工方法2.2.1人工开挖开头挖孔前，桩位应定位准确，安放护壁模板必需用桩心点校正模板位置，第一节井圈中心线与设计轴线偏差不得大于20mm，且同一水平面上的井圈的任意直径的极差不得大于50mm，在地面安放模板，浇筑C30 钢筋砼形成井圈，井圈上口比四周地面高出30cm，宽度为50cm 以避开井口进水或杂物坠入井口，为防止坍孔和保证操作安全。

桩孔设混凝土护壁，每节高90cm，护壁上口厚20cm，下口厚15cm，钢筋按设计图纸绑扎，混凝土用C30。

护壁施工釆取钢模板拼装而成，拆上节支下节，循环周转使用，模板用固定卡连接，边浇筑边用铁扦插致砼密实，上下设两道支撑成圆形，混凝土用吊桶运输人工浇注，混凝土应依据气候条件在24h 后且强度到达70%前方可拆模。

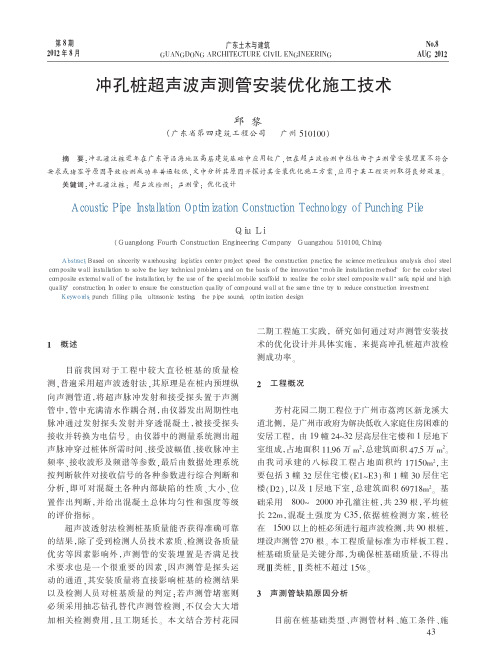

广东土木与建筑GUANGDONG ARCHITECTURE CIVIL ENGINEERING 2012年8月第8期AUG 2012No．81概述目前我国对于工程中较大直径桩基的质量检测，普遍采用超声波透射法，其原理是在桩内预埋纵向声测管道，将超声脉冲发射和接受探头置于声测管中，管中充满清水作耦合剂，由仪器发出周期性电脉冲通过发射探头发射并穿透混凝土，被接受探头接收并转换为电信号。

由仪器中的测量系统测出超声脉冲穿过桩体所需时间、接受波幅值、接收脉冲主频率、接收波形及频谱等参数，最后由数据处理系统按判断软件对接收信号的各种参数进行综合判断和分析，即可对混凝土各种内部缺陷的性质、大小、位置作出判断，并给出混凝土总体均匀性和强度等级的评价指标。

超声波透射法检测桩基质量能否获得准确可靠的结果，除了受到检测人员技术素质、检测设备质量优劣等因素影响外，声测管的安装埋置是否满足技术要求也是一个很重要的因素，因声测管是探头运动的通道，其安装质量将直接影响桩基的检测结果以及检测人员对桩基质量的判定；若声测管堵塞则必须采用抽芯钻孔替代声测管检测，不仅会大大增加相关检测费用，且工期延长。

本文结合芳村花园二期工程施工实践，研究如何通过对声测管安装技术的优化设计并具体实施，来提高冲孔桩超声波检测成功率。

2工程概况芳村花园二期工程位于广州市荔湾区新龙溪大道北侧，是广州市政府为解决低收入家庭住房困难的安居工程，由19幢24～32层高层住宅楼和1层地下室组成，占地面积11.96万m 2，总建筑面积47.5万m 2。

由我司承建的八标段工程占地面积约17150m 2，主要包括3幢32层住宅楼（E1～E3）和1幢30层住宅楼（D2），以及1层地下室，总建筑面积69718m 2。

基础采用ｆ800~ｆ2000冲孔灌注桩，共239根，平均桩长22m ，混凝土强度为C35，依据桩检测方案，桩径在ｆ1500以上的桩必须进行超声波检测，共90根桩，埋设声测管270根。

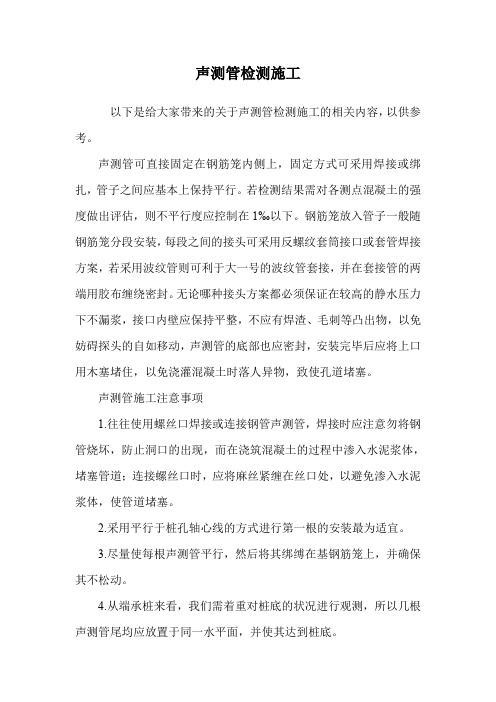

声测管检测施工以下是给大家带来的关于声测管检测施工的相关内容，以供参考。

声测管可直接固定在钢筋笼内侧上，固定方式可采用焊接或绑扎，管子之间应基本上保持平行。

若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在1‰以下。

钢筋笼放入管子一般随钢筋笼分段安装，每段之间的接头可采用反螺纹套筒接口或套管焊接方案，若采用波纹管则可利于大一号的波纹管套接，并在套接管的两端用胶布缠绕密封。

无论哪种接头方案都必须保证在较高的静水压力下不漏浆，接口内壁应保持平整，不应有焊渣、毛刺等凸出物，以免妨碍探头的自如移动，声测管的底部也应密封，安装完毕后应将上口用木塞堵住，以免浇灌混凝土时落人异物，致使孔道堵塞。

声测管施工注意事项1.往往使用螺丝口焊接或连接钢管声测管，焊接时应注意勿将钢管烧坏，防止洞口的出现，而在浇筑混凝土的过程中渗入水泥浆体，堵塞管道；连接螺丝口时，应将麻丝紧缠在丝口处，以避免渗入水泥浆体，使管道堵塞。

2.采用平行于桩孔轴心线的方式进行第一根的安装最为适宜。

3.尽量使每根声测管平行，然后将其绑缚在基钢筋笼上，并确保其不松动。

4.从端承桩来看，我们需着重对桩底的状况进行观测，所以几根声测管尾均应放置于同一水平面，并使其达到桩底。

5.埋设声测管的过程中，最好使其等距离分布。

6.在桩顶处，桩顶混凝土面最好低于声测管约30～50cm的距离。

7.在桩基的钢筋笼上进行声测管的绑缚时，应采用缚钢板先焊接且密封声测管的两端，避免异物落入管道而造成声测管堵塞。

8.检测桩基的前一天，应使用切割机将声测管露出桩顶焊牢密封的薄钢板切割掉，注意保护好切割后的薄板，防止异物落入而发生堵塞。

为顺利进行检测，可先利用测绳检查声测管再进行施工，检测项目包括是否有异物堵塞声测管及实际的桩长等。

完成检查后在管中灌入清水以检测桩基质量。

基桩声波透射法检测技术方案1 检测目的目的是检测混凝土灌注桩的桩身完整性，判定桩身缺陷的位置、范围和程度。

2 检测标准〔1〕广东省标准《建筑地基基础检测规范》DBJ15-60-2008；〔2〕国家行业标准《建筑基桩检测技术规范》（JGJ 106-2003）。

3 检测数量根据上述有关规范和设计的要求，本工程各标段检测数量见下表2。

各标段基桩声波透射法检测数量表2具体检测数量及检测桩号由建设单位、监理单位会同有关各方根据施工记录及现场情况综合考虑后确定。

4 验证与扩大检测(1)当对声波透射法检测结果有异议时，可重新组织声波透射法检测，或在同一基桩进行钻芯法验证。

(2)当检测结果不满足设计要求时，应进行扩大抽检。

扩大抽检应采用原抽检用的检测方法或准确度更高的检测方法。

当因未埋设声测管而无法采用声波透射法扩大检测时，应采用钻芯法。

扩大抽检的数量应按不满足设计要求的桩数加倍抽检。

当采用高应变和声波透射法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20%时，应按原抽检比例扩大抽检。

当Ⅲ、Ⅳ类桩之和不于抽检桩数的20%时，应研究确定处理方案或扩大抽检的方法和数量。

(3)验证检测和首次扩大抽检后，应根据检测结果，由监理单位或建设单位会同检测、勘察、设计、施工单位共同研究确定处理方案或进一步抽检的方法和数量。

当对检测结果有怀疑或有争议但又不具备重新检测和验证检测条件时，应由监理单位或建设单位会同检测、勘察、设计、施工单位共同研究确定处理方案。

5 基本原理超声波透射法检测混凝土质量的原理是事先在桩内预埋若干条声测管，作为超声波接收和发射换能器的通道。

检测时在一个管内放入发射超声波的发射探头，在另一个管内放入接收超声波的接收探头。

两个探头由底部往上同步提升，仪器记录超声波在由二管组成的砼测面内传播的声学特征。

根据波的到达时间，幅度大小，频率变化及波形畸变程度，经过分析处理，从而判定出砼质量状况，存在缺陷的性质、大小及空间位置、砼匀质性。

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

关于加强对旋挖桩成桩质量检测的通知2011-8-9各区县（自治县）质量监督站：近段时间以来我市基础桩基施工过程中大量采用旋挖机械钻孔桩，其中有部分是在新近回填土上施工(且许多场地还为高填方区)，在成桩过程中极易出现塌孔、砼振捣不密实等严重质量隐患，给成桩质量带来影响。

为保证桩基础施工质量，结合现行规范要求及我市特点，现对旋挖桩成桩质量检测作如下要求：一、采用旋挖成孔工艺施工的桩基应全数用采声波透射法或钻芯法对成桩质量进行检测。

二、旋挖桩成桩质量管理采用平行检测的管控方式，由现场委托有桩基检测资质的机构进行检测，其中总桩数的15%应由相关管理部门指定的检测机构进行平行检测。

三、声波透射法声测管的埋设深度应至桩底，保证检测范围覆盖全桩长。

为防止因声测管变形、破裂、不垂直导致不满足检测条件，声测管应选用50~60mm内径的钢质管和直头螺纹连接方式。

声测管应在钢筋笼内侧、定位牢固并保证垂直。

四、检测机构在用声波透射法检测时应严格按照《建筑基桩检测技术规程》（JGJ106）的相关要求进行检测。

沿桩身长度方向测点间隔不得大于250mm（其中桩底向上1000mm，桩身进入岩石上下1000mm，地下水位上下1500mm，井口护筒上下1500mm的测区内，沿桩长方向测点间隔不得大于100mm），所有剖面均应进行检测。

检测报告中必须包括声速—深度（V—H）曲线、波幅—深度（A—H）曲线、PSD曲线附图，并表述施工单位提供的桩身长度、检测长度及检测时间、浇筑时间、龄期等信息。

检测时间应在受检桩砼强度至少达到设计强度的70%（由留置的早期强度试块确定）或不低于6天龄期时进行，严禁提前检测。

五、当采用声波透射法进行检测出现以下情况时，应重新用钻芯法检测桩身完整性：（一）因声测管埋设的垂直度不满足要求，导致无法判定桩身质量时；（二）因声测管变形、破裂、内壁有焊疤导致堵管，无法对所有剖面和全桩长进行检测时；（三）检测报告显示，测试桩长与实际桩长不符合时；（四）检测报告显示，测试剖面未全数检测时；（五）在未达到砼强度及检测龄期要求开展的检测；（六）当由现场委托检测的桩，成桩质量二类桩占委托总检测桩数20%，及其以上时应采用钻芯法对二类桩成桩质量进行验证检测，验证检测数量不少于5%；（七）检测报告仅提供检测结论，未按本通知第四条规定表述相应检测信息及检测图形结果，导致无法证明其检测有效性，检测报告均应判定为无效检测报告，不能作为质量验收依据。

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

高速铁路桩基础施工专项方案（中铁）目录一. 编制依据和范围1.1.编制依据1.2.编制原则1.3.编制范围二. 工程概况2.1.工程简介2.2.主要的技术标准2.3.工程特点三. 建设项目所在地区特征3.1.自然特征3.1.1地形地貌3.1.2 地层岩性、地质构造3.1.3 河流水系、气象3.1.4 工程地质及水文地质特征3.2.施工条件3.2.1交通运输情况3.2.2当地建筑材料的分布四. 施工组织安排4.1施工目标4.1.1质量目标4.1.2安全目标4.1.3环保、水保目标4.1.4文明施工目标4.2施工总体安排4.2.1施工队伍安排4.2.2施工组织机构4.3施工总平面布置及前期准备工作4.3.1施工总平面布置的原则4.3.2 临时工程布置及规划4.3.3施工测量五. 施工方案、施工方法5.1钻孔桩桩基施工工艺与方法5.1.1钻孔桩施工工艺流程5.1.2钻孔前的准备工作5.1.3测量放样5.1.4钢护筒埋设5.1.5钻机就位5.1.6泥浆拌制5.1.7钻孔施工5.1.8终孔、验收5.1.9钢筋笼的制作与安放5.1.10安装导管、二次清孔5.1.11浇筑砼5.1.12桩身检测5.1.14施工过程中的保证5.1.15钻孔桩过程注意事项5.2挖孔桩桩桩基施工工艺与方法5.2.1挖孔桩施工工艺流程5.2.2施工测量5.2.3开挖5.2.4护壁支护5.2.5钢筋笼的制作与安装5.2.6浇筑混凝土六. 施工质量保证体系及措施6.1作业技术要求质量管理保证体系6.2质量保证措施七. 施工安全保证体系及措施7.1安全目标、安全方针及保证体系7.1.1安全目标7.1.2.安全方针7.1.3.安全保证体系7.2安全管理保证措施、制度及应急预案7.2.1安全生产综合保证措施7.2.2钻孔桩安全技术管理措施7.2.3人工挖孔桩安全技术管理措施7.2.4对周边环境的安全保护措施7.2.5人员及设备安全措施7.2.6施工现场安全管理制度7.2.7强化监督与检查制度7.1.8事故报告与处置7.1.9紧急事件应急救援预案7.1.10危险源的综合预防、控制措施7.1.11各危险源的具体预防措施7.1.1各种危险事故的应急措施八. 环保、水保措施8.1强化环保意识, 健全管理机制8.2环境保护管理检查制度8.3 施工环保、水保措施九. 文明施工保证措施9.1 文明施工的目标9.2 文明施工措施9.2.1健全体系9.2.2完善制度9.2.3 落实措施在浇筑混凝土时, 按规范要求制作试件, 试件应按标准养护, 强度测试后应填试验报告表。

1、《广东省公路工程基桩检测工作实施意见》 (粤交监督[2005]381 号文)2、《花都大道 (机场北进场路口至红棉大道段) 扩建改造工程两阶段施工图 设计》根据《关于发出《广东省公路工程基桩检测工作实施意见》的通知》 (粤交 监督[2005]381 号文)的文件精神，以及交通运输部现行规范和本项目工程建设 的实际情况。

根据《公路工程基桩动测技术规程》 (JTG/T F81-01-2004)第 3.1.3 规定， 基桩检测宜按如下频率进行。

注：①表中所列的频率为指导性频率；②确定各种检测方法频率时，宜根据如下原则：当桩的长度≥50m ，桩的直径≥1.8m ， 桩的长径比≤5 的桩，不宜采用低应变反射波法检测；③特殊墩台是指桥梁结构对桩基受力有特殊要求的墩台，如悬索桥、斜拉桥主墩等； ④中小桥基桩钻孔抽芯法频率可以每标段为计数单元； ⑤各桥梁具体检测方法及频率由建设单位组织确定，并应在该桥梁基桩开工之前确定。

特大桥 大桥中小桥特殊主墩70%30%3%同时不少于 2 根，群桩基础每墩不少于 1 根。

桥梁分类检测方法超声波法低应变反射波法钻孔抽芯法特殊主墩100%－ 3%普通墩台50%50%2% 普通墩台50%50%2%50%50%1~2%按花都大道(机场北进场路口至红棉大道段)扩建改造工程两阶段施工图设计中说明：基桩依据《建造地基基础检测规范》 (DBJ150007-60－2022 广东省标准)等相关规程规范进行桩身完整性、承载力及抗拔力的检测。

所有基桩均采用底应变进行完整性检测，检测合格者仍需抽取不少于总桩数的 10%的基桩进行钻芯检测，桩身完整性检测合格的基桩应进行承载力及抗拔力检测，检测桩数不少于总桩数的 1%，而且不小于 3 根。

施工钻孔灌注桩的成孔和桩身施工质量等各项测试和施工要求按《建造基坑支护技术规程》(JCJ 120－2022)执行，采用低应变动测法检测桩身的完整性，检测数量不小于总桩数的 20%，而且不得少于 5 根。
