欧姆定律类型题精选（★★）一、单项选择题▲基础知识训练――欧姆定律的理解1、以下对于欧姆定律的理解中正确的是（ A ）A.导体两端的电压与导体中的电流成正比B.导体中的电流与导体的电阻成反比C.导体的电阻与导体两端的电压成正比D.导体两端的电压与导体的电阻成正比▲训练串并联关系2、 R1＝20欧姆,R2＝60欧姆,把它们串联后接到电路中,则（ C ）A.I1∶I2＝1∶3,U1∶U2＝1∶3B.I1∶I2＝3∶1, U1∶U2＝1∶1C.I1∶I2＝1∶1, U1∶U2＝1∶3D.I1∶I2＝1∶1, U1∶U2＝1∶4▲滑动变阻器――改变电流、电压3、如上图所示,电源电压不变,R1为固定电阻器,R2为滑动变阻器.当变阻器的滑片向右移动时,图中的伏特表、安培表示数的变化情况及它们示数的比值( D )A.伏特表示数变小, 安培表示数变大, 比值变小B.伏特表示数不变, 安培表示数变小, 比值变大C.伏特表示数变大, 安培表示数变小, 比值变不变D.伏特表示数变大, 安培表示数变小, 比值变大4、如右图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表( B )A．V1示数增大，V 2的示数增大 B．V1示数减小，V2的示数增大C．V1示数减小，V2的示数减小 D．V1示数增大，V2的示数减小▲电路变换――伏安表示数变化5、★★如右图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3V，当开关S2闭合，S1断开时，电压表的示数是4.5V，则灯泡E1和E2两端的电压分别是（ D ）A.1.5V和3VB. 1.5V和4.5VC. 3V和4.5VD.3V和1.5V6、如图所示电路，电源两端的电压一定，开关S1闭合，S2断开。
如果使电压表和电流表的示数均增大，则下列操作一定可行的是（ C ）A 滑动变阻器的滑片P 向右移B 滑动变阻器的滑片P 向左移C 滑动变阻器的滑片P 不动，闭合开关S2D 滑动变阻器的滑片P 不动，断开开关S1▲滑动变阻器滑动范围7、★★如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

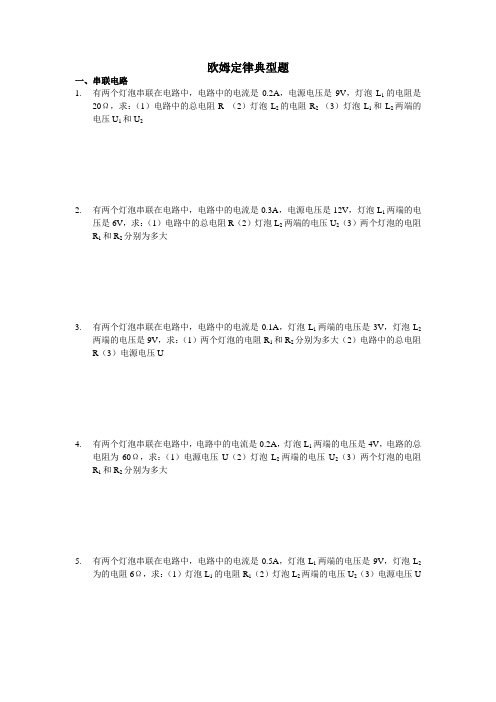

欧姆定律典型题一、串联电路1.有两个灯泡串联在电路中，电路中的电流是0.2A，电源电压是9V，灯泡L1的电阻是20Ω，求：（1）电路中的总电阻R （2）灯泡L2的电阻R2 （3）灯泡L1和L2两端的电压U1和U22.有两个灯泡串联在电路中，电路中的电流是0.3A，电源电压是12V，灯泡L1两端的电压是6V，求：（1）电路中的总电阻R（2）灯泡L2两端的电压U2（3）两个灯泡的电阻R1和R2分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1A，灯泡L1两端的电压是3V，灯泡L2两端的电压是9V，求：（1）两个灯泡的电阻R1和R2分别为多大（2）电路中的总电阻R（3）电源电压U4.有两个灯泡串联在电路中，电路中的电流是0.2A，灯泡L1两端的电压是4V，电路的总电阻为60Ω，求：（1）电源电压U（2）灯泡L2两端的电压U2（3）两个灯泡的电阻R1和R2分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5A，灯泡L1两端的电压是9V，灯泡L2为的电阻6Ω，求：（1）灯泡L1的电阻R1（2）灯泡L2两端的电压U2（3）电源电压U6.有两个灯泡串联在电路中，电路中的电流是0.2A，电路中的总电阻为20Ω，灯泡L2为的电阻15Ω，求：（1）L1的电阻R1（2）灯泡L1和灯泡L2两端的电压U1、U2（3）电源电压U7.有两个灯泡串联在电路中，电路中的电流是0.2A，灯泡L1的电阻为45Ω，灯泡L2为的电阻15Ω，求：（1）灯泡L1和灯泡L2两端的电压U1、U2（2）电源电压U（3）电路中的总电阻R8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30Ω，求：（1）灯泡L2两端的电压U2（2）电路中的电流I（3）两个灯泡的电阻R1和R29.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30Ω，求：（1）灯泡L2两端的电压U2（2）电路中的电流I（3）灯泡L2的电阻R2（4）该电路的总电阻R10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20Ω，求：（1）灯泡L2两端的电压U2（2）电路中的电流I（3）灯泡L1的电阻R1（4）该电路的总电阻R二、并联电路1.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：1)灯泡L2的电阻R22)灯泡L1和L2中通过的电流I1、I23)干路电流I2.两个灯泡并联在电路中，电源电压为12V，总电阻为15Ω，灯泡L1中通过的电流为0.6A，求：1)干路电流I2)灯泡L2中通过的电流I23)灯泡L1和L2的电阻R1和R23.两个灯泡并联在电路中，电源电压为3V，L1的电阻为20Ω，L2的电阻为10Ω，求：1)L1和L2并联后的等效电阻R2)灯泡L1和L2中通过的电流I1、I23)干路电流I4.两个灯泡并联在电路中，电源电压为6V，L1的电阻为20Ω，干路电流为0.5A，求：1)L1和L2并联后的等效电阻R2)灯泡L1中通过的电流I13)灯泡L2中通过的电流I24)L2的电阻R25.两个灯泡并联在电路中，电源电压为6V，L1的电阻为30Ω，L2中通过的电流为0.4A，求：1)L2的电阻R22)灯泡L1中通过的电流I13)两灯并联后的等效电阻R4)干路总电流I6.两个灯泡并联在电路中，电源电压为24V，干路总电流为0.5A，L2中通过的电流为0.4A，求：1)两灯并联后的等效电阻R2)L2的电阻R23)灯泡L1中通过的电流I14)L1的电阻R17.两个灯泡并联在电路中，电源电压为24V，灯泡L1中通过的电流为0.2A，L2中通过的电流为0.4A，求：1)两灯的电阻R1和R22)两灯并联后的总电阻R3)干路总电流I8.两个灯泡并联在电路中，两灯并联后的总电阻为8Ω，灯泡L1的电阻为40Ω，干路总电流为0.75A，求：1)电源电压U2)灯泡L1中通过的电流I13)灯泡L2中通过的电流I24)灯泡L2的电阻R2三、电路变化题1．如图所示，电阻R1=12Ω,开关S断开时，通过的电流为0.3A；开关S闭合时，电流表的示数为0.5A。
试卷主标题姓名：__________ 班级：__________考号：__________一、计算题（共5题）1、如图所示，R1=15Ω，开关闭合后电流表的示数是0.2A，电压表的示数是6V，求：（1）R2的电阻值；（2）R1的两端的电压U1；（3）电源电压．2、如图所示，电源电压U=3V，已知L1的电阻分别为R1=10Ω，电流表A的数为0.2A，求:（1）L1两端的电压U1（2）电压表的示数（3）L2的电阻R23、如图所示，电源电压为12V，开关闭合后两灯均发光，电流表A2的示数为2A，通过L1的电流为3A。
求：的示数是多少？(1)A1两端的电压（即V的示数）是多少？(2)电灯L14、如图所示电路，电源电压为6V且保持不变，R的阻值为10Ω．开关S闭合时，电压表示1数为4V．求：的电流；（1）通过R1（2）电阻R的阻值．25、如图10所示，电源电压为6V。
闭合开关S，电压表V1示数为4V，电流表示数为0.4A．求：(1）电压表V2的示数；(2 )R1、R2的阻值．============参考答案============一、计算题1、（1）30Ω；（2）3V；（3）9V．【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）根据欧姆定律求出电阻R1两端的电压；（2）根据欧姆定律求出电阻R2的阻值；（3）根据串联电路的电压特点求出电源电压．【详解】由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流．(1)由I＝可得电阻R2的阻值:R2＝＝30Ω；（2）电阻R1两端的电压： U1＝IR1＝0.2A×15Ω＝3V；(3)因串联电路中总电压等于各分电压之和，所以，电源的电压： U＝U1+U2＝3V+6V＝9V.2、 2V 1V 5Ω【详解】由电路图可知,灯泡L1与L2串联,电压表测L2两端的电压，电流表测电路中的电流．(1) L1两端的电压U1＝IR1＝0.2A10Ω＝2V;(2) L1与L2串联, 电源电压U＝3V, 因串联电路中总电压等于各分电压之和，所以L2的电压U2＝U U＝3V2V＝1V, 即电压表的示数为1V；（3）由I＝可得L2的电阻R2＝＝5Ω.3、 (1) 5A；(2) 12V 【解析】(1)由电路图可知，两灯并联，A1测干路中的电流，A2测L2支路电流，A2的示数为2A，所以通过L2的电流为2A，由并联电路的电流特点可得，A1的示数：I=I1+I2=3A+2A=5A(2)图中电压表测L1两端电压，由并联电路的电压特点可得，L1两端的电压U1=U=12V答：(1)A1的示数是5A；(2)电灯L1两端的电压是12V。
欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。
当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。
3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。
当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。
二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。
2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。
三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。
当 R2 取最小值时，电压表的读数为 9V。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。
四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。
10道欧姆定律计算题1、某电路中电阻R_1、R_2和R_3的电阻值分别为5Ω、10Ω和15Ω，若电源电压为50V，求此电路整体电阻值？答案：30Ω根据欧姆定律，整体电阻Rt=R1+R2+R3，即Rt=5Ω+10Ω+15Ω=30Ω。
2、某电路中电阻R_1、R_2和R_3的电阻值分别为2Ω、4Ω和6Ω，若电源电压为10V，求此电路流过的电流？答案：2A根据欧姆定律，电流I=V/Rt，即I=10V/2+4+6=2A。
3、某电路中电阻R_1、R_2和R_3的电阻值分别为1Ω、2Ω和4Ω，若此电路流过的电流为2A，求此电路的电源电压？答案：8V根据欧姆定律，V=I×Rt，即V=2A×1+2+4=8V。
4、某电路中电阻R_1、R_2和R_3的电阻值分别为2Ω、4Ω和6Ω，若电源电压为30V，求此电路流过的电流？答案：5A根据欧姆定律，I=V/Rt，即I=30V/2+4+6=5A。
5、某电路中电阻R_1、R_2和R_3的电阻值分别为1Ω、4Ω和8Ω，若此电路流过的电流为3A，求此电路的电源电压？答案：27V根据欧姆定律，V=I×Rt，即V=3A×1+4+8=27V。
6、某电路中电阻R_1、R_2和R_3的电阻值分别为5Ω、20Ω和30Ω，若电源电压为50V，求此电路流过的电流？答案：2A根据欧姆定律，I=V/Rt，即I=50V/5+20+30=2A。
7、某电路中电阻R_1、R_2和R_3的电阻值分别为1Ω、2Ω和4Ω，若电源电压为24V，求此电路的电阻总和？答案：7Ω根据欧姆定律，Rt=R1+R2+R3，即Rt=1+2+4=7Ω。
8、某电路中电阻R_1、R_2和R_3的电阻值分别为2Ω、4Ω和6Ω，若此电路流过的电流为1A，求此电路的电源电压？答案：12V根据欧姆定律，V=I×Rt，即V=1A×2+4+6=12V。
9、某电路中电阻R_1、R_2和R_3的电阻值分别为2Ω、4Ω和6Ω，若电源电压为20V，求此电路整体电阻值？答案：12Ω根据欧姆定律，Rt=R1+R2+R3，即Rt=2+4+6=12Ω。

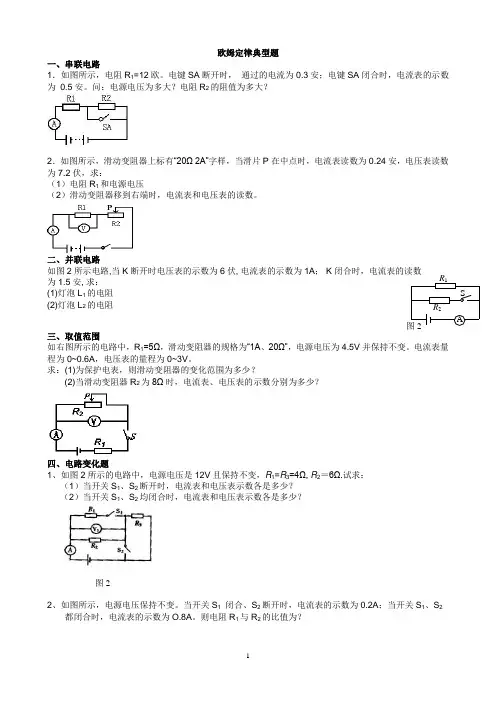

欧姆定律计算题(典型--带答案)(总19页)-本页仅作为预览文档封面，使用时请删除本页-欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。
电键SA 断开时， 通过的电流为安；电键SA 闭合时，电流表的示数为 安。
问：电源电压为多大电阻R 2的阻值为多大2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为安，电压表读数为伏，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。
闭合电键S ，电流表示数为安。
求：（1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
R 1 SR 2PV A二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K, 电流表的示数为1A； K闭合时，电流表的读数为安,⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为安，现要把它接入到电流为安的电路中，应怎样连接一个多大的电阻三、取值范围1、如图5所示的电路中，电流表使用量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大（2）R2接入电路的阻值最小不能小于多少（3）R2取最小值时，电压表的读数是多大2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为并保持不变。
电流表量程为0~，电压表的量程为0~3V。
欧姆定律计算练习题1、如右图所示，电源电压保持不变，R＝15Ω，若在电路中再串联一个阻值为60Ω的电阻，电流表的示数为0.2A。
要使电流表的示数增大为1.2A，需在图中如何连接电阻?阻值为多大?2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。
4、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。
5、如图所示的电路中，电源电压若保持不变。
R1=4Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关S1、S2都闭合时，电流表的示数是多大？7、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？（无图）8、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。
当滑片P移至R2的最左端时，电流表示数为0.6A。
当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？9、右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。
求：⑴、电阻R1两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。
10、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。
求：电流表、电压表的示数的变化范围。
11、如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数I1=0.2A；当滑动变阻器P移动到b端时，电流表的示数I2=0.1Ω。
欧姆定律练习题30道欧姆定律计算题练习（基础）1.车床照明灯的电压是36V，电阻为720Ω，求这盏灯正常工作时，通过它的电流为多少？2.一只小灯泡正常发光时的电流是0.5A，灯丝电阻是5Ω，要测量灯泡两端的电压，电压表的量程选用多少伏的？3.在研究导体中的电流与电压的关系实验中，某同学发现当电压表示数为5伏时，电流表示数为0.25安，此时导体的电阻为多大？若电压表示数为6伏时，电流表的示数会变为多少？4. 如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
5. 如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。
6. 如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。
7.有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？8. 如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，电流表示数为0.6A，则当K闭合时，电流表的示数为多少？第一部分串联电路15道1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：（1）灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻（4）该电路的总电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压第二部分并联电路15道1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：1)电源电压2)干路总电流3)L1的电阻4)两灯并联后的总电阻第三部分欧姆定律15道1，在如图所示的电路中，电阻R1的阻值为10欧。
欧姆定律基本题型汇编 _欧姆定律：(1)探究电流与电压、电阻的关系在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。
(2)欧姆定律的内容：导体中的电流，跟导体两端的＿＿成正比，跟导体的＿＿成反比。
(3)数学表达式：I=U/R 。
题型一：利用欧姆定律的一般计算1．一小灯泡标有“2.5V 6Ω”若要把它接到10V 电路中正常工作，应如何接入一个多大的电阻;若把它接入2A 电路中，如何接入一个多大的电阻.2．在图电路中，电阻R 1的阻值为10Ω．闭合开关S ，电流表A l 的示数为0.3A ，电流表A 的示数为0.5A ．则：(1)通过电阻R 2的电流为？．(2)电源电压为？．(3)电阻R 2的阻值为 ？．题型二：（利用开关）串并联转换电路的计算1．如图，当S 闭合时，电流表的示数1．5A ，电压表的示数为9V ．求（1）求电源电压和R 1的阻值；（2）当S 断开时，电压表的示数为6V ， R 2的阻值是多大？2．如图，电源电压保持不变，电阻R3＝10Ω，当开关S1、S2，都断开时，电流表的示数0.2A ，电压表的示数4V ，当S1、S2都闭合时，电流表示数为0.5A ，求：R1、电源电压与R2的阻值。
3．如图所示电路，电源电压为6V 。
若在甲、乙两处分别接入电压表，闭合开关，甲、乙两表读数之比为1：2；若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为0.6A 。
求R2的阻值。
题型三：范围类（极值）的计算1．如图，电流表量程0～0.6A ，电压表量程0～15V ，电阻R0＝30Ω，电路两端电压恒为24V ，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。
2．如图所示，已知电源电压为6V ，R 1阻值为8Ω，变阻器R 3上标有“1A 20Ω”字样，电流表A 选取的量程为0~0.6A ，电压表V 选取的量程是0~3V.（1）当S 1和S 2均闭合时，电流表的示数为0.5A ，通过R 1的电流是0.4A ，则R 2的电阻值是多大？ （2）当S 1闭合S 2断开时，请通过分析计算说明，变阻器R 3允许的取值范围．l3．如图，滑片在某两点之间移动时，电流表的变化范围（0.15～0.4A ），电压表的变化范围（6～9V ），求：1、R1 2、电源电压4．如图所示,电源电压为6V ，R 1=30Ω，R 2为0～120Ω的变阻器，求S 闭合后,P 从中点向右端滑动时,电流表示数的变化范围V AR 3S 2 S 1R 2 R 1VR 0P AR 2A VS 1R 3R 1S 2 R 1 R 2 Va b A题型四：综合类计算1．如图23-甲所示电路，滑动变阻器的最大阻值为R 1=40Ω，电源电压及灯L的电阻保持不变。
当滑片滑到b端时，将S1、S2均闭合，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻。
2．如图14-68甲所示，电阻R2=3Ω，当闭合开关S1、S3，滑片P在b端时，电流表示数如图乙所示，电压表示数为3.6 V；当闭合S1、S2、S3，且移动滑片P到a端时，电流表指针位置不变。
求：（1）滑动变阻器R3的最大值；（2）电源电压；（3）当同时闭合开关S1、S2、S3，且移动滑片P到a端时，电压表的示数。
题型五：应用类计算1．张红和李明两同学分别设计了如图中甲、乙所示的风力测量仪．所用器材相同，已知电源电压为U0=3V保持不变，电路保护电阻阻值为R1=2Ω，线状均匀电阻丝的全电阻阻值为R2=3Ω，木球用金属丝悬挂于O点，O点接入电路．且金属丝和线状电阻丝接触良好．无风时，金属丝刚好竖直接触于电阻丝最右端．（金属丝电阻和质量不计）（1）对于甲电路，风力增大，电压表示数________（选填“增大”、“减少”或“不变”），对于乙电路，风力增大，电压表示数________（选填“增大”、“减少”或“不变”）；所以选择________（选填“甲”或“乙”）电路比较好．（2）无风时，甲、乙两电路中的电压表示数分别是多大？（3）对其中某一电路而言，风力和电压表示数是正比关系，且最大能测的风力已知为F m=0．5N（此时金属丝摆到电阻丝最左端）．求该电路电压表示数为U时对应的风力F的大小表达式（F≤F m）．2．在学校举行的物理创新大赛上，小明和小红所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪，如图甲、乙所示。
两装置中所用的器材与规格完全相同，压力表是由电压表改装而成，R1为定值电阻，阻值为10Ω，R2为滑动变阻器，规格为“10ΩlA"。
金属指针OP可在金属杆AB上滑动，且与它接触良好，金属指针和金属杆电阻忽略不计。
M为弹簧，在弹性限度内它缩短的长度与其所受的压力大小成正比。
当托盘所受压力为零时，P恰好位于R2的最上端；当托盘所受压力为50N时，P恰好位于R2的最下端，此时弹簧的形变仍在弹性限度内。
(1)甲装置中，当P位于R2的最下端时，电压表的示数为3V，则电源电压是多少?(2)甲装置中，压力25N的刻度位置标在电压表表盘多少伏的刻度线上?(3)在甲、乙两种装置中，两压力表的刻度特点有何不同?试说明理由。
题型六：故障分析题1．图3所示电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，则故障可能是 ( )A．L1的灯丝断了 B．L2的灯丝断了 C．R的电阻丝断了 D．开关接触不良2．如图2所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 ( )A、L1灯丝断了B、L2灯丝断了C、电流表损坏D、L2灯炮处短路3．如图所示，闭合开关S时，灯泡L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。
则[ ]A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路4．如图5是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路5．如图6所示，当闭合开关S后，电路中最容易损坏的是（）A．灯泡L B．电流表A C．电压表V1 D．电压表V2题型七：电表示数变化题1．如图1电路，电源电压不变，开关S闭合。
在滑动变阻器滑片P向右移动的过程中，以下判断正确的是( )A．电压表示数不变 B．电压表示数变大 C．电压表示数变小级 D．电压表示数先变大后变小2．小丽同学设计了如图2所示的电路，当地闭合开关s后，电压表的读数将 ( )A．变小 B．不变 C．变大 D无法判断3．如图4所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：( )A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数减小，电压表V1示数减小，V2示数增大C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1 V2示数都不变4．图5为小强同学连接的实验电路。
当闭合开关S，将滑动变阻器的滑片P向右滑动时A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大 D．电压表和电流表的示数都减小5．如上图6所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（）A．电压表、电流表的示数均变小B．电压表、电流表的示数均不变C．电压表的示数不变，电流表的示数变小D．电压表的示数变小，电流表的示数不变6．小明设计了如图7所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。
其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表。
当金属片受到的压V1RLV2AS图5L1L2图6 图4图5 图6图1 图2力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）。
题型八：电学图像题1.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0．2A2.甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组手忙脚乱电源的电压为_______V；实验中若增大电阻箱阻值，电路中的电流将________，电压表示数将__________(选填变化情况)。
(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U—R图像(如图丙)。
由图像可知，电阻箱阻值为20Ω时，电压表的示数为_______V，该组所选用定值电阻的阻值为________Ω。
3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域4．小名在研究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图像如图所示，与时刻t2相比较，时刻t1的温度较（选填“高”、“低”和“一样高”）5．如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是（）6．热敏电阻的阻值随温度的改变而改变，且对温度很敏感。
热敏电阻的阻值在特定温度时会发生急剧变化，它在笔记本电脑、自动控制系统等方面有多种用途。
如甲电路图，电源电压是9伏，当闭合开关S，电压表示数如乙图所示。
热敏电阻的电流随电压变化I--U关系如丙图所示。
求：（1）热敏电阻两端的电压；（2）电阻R的值，图9第3题第4题。
