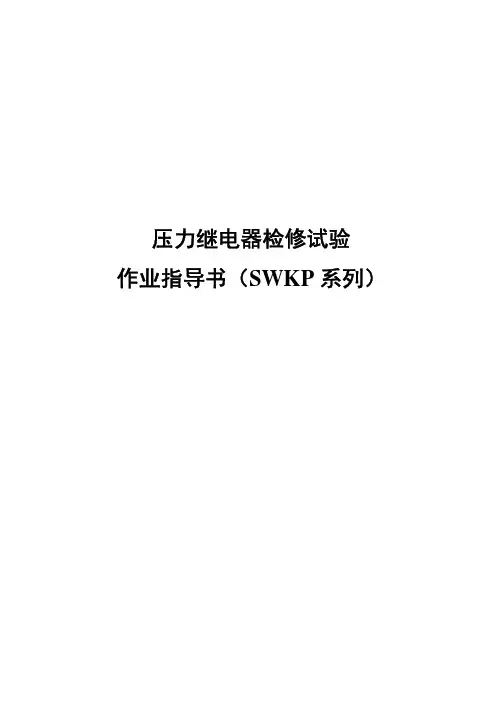

压力继电器检修试验 作业指导书（SWKP系列）安全风险提示 作业时劳动保护用品须穿戴齐全；类别：A2、A3级检修 系统：制动、供风装置 部件：SAB 系列压力传感器压力传感器检修试验作业指导书（SWKP 系列）适用车型： 19K 、25B 、25G 、25K 、25T 等型客车 作业人员：车辆电工 作业时间：60 ~ 90分钟/辆 作业材料：膜板作业场所：电器元件集中修区域环境要求：通风、照明良好，洁净工装工具：万用表、毛刷、钢丝刷、扳手、内六角扳手、扭矩扳手、螺丝刀、活扳手、电子防滑器综合性能试验台操作规程： 电子防滑器综合性能试验台规程参考资料：1.《中国铁路总公司关于印发〈铁路客车空气制动装置检修规则〉的通知》.铁总运（2014）215号安全防护及注意事项：警告—— 1. 作业时劳动保护用品须穿戴齐全。

基本技术要求：1. A2/A3修执行下车检修、试验；2. 膜板更新，压力继电器使用超过A5修更新。

压力继电器检修试验作业指导书（SWKP系列）序号作业项目工具及材料作业程序及技术标准1 工前准备万用表、毛刷、钢丝刷、扳手、内六角扳手、扭矩扳手、螺丝刀、活扳手、电子防滑器综合性能试验台、膜板1.1 作业者防护用品穿戴整齐，穿绝缘皮鞋。

1.2 准备相关工具，收入拆车配套压力传感器。

1.3检查万用表检定不过期，刻度清晰、表面无损坏、无污渍。

万用表使用前要先进行开路、短路试验，确保性能良好。

2 清洁除垢毛刷、钢丝刷、扳手、内六角扳手、扭矩扳手、螺丝刀、活扳手2.1清扫压力继电器表面。

使用毛刷清除表面灰尘、污垢。

2.2清除压力继电器螺纹的生料带、磨绳。

表面无油垢及可视污垢。

压力继电器检修试验作业指导书（SWKP系列）序号作业项目工具及材料作业程序及技术标准3 分解检修万用表、毛刷、钢丝刷、扳手、内六角扳手、扭矩扳手、螺丝刀、活扳手、膜板3.1分解压力继电器罩壳顶部。

使用螺丝刀旋下罩壳的螺钉[图1]。

3.2分解压力继电器活塞[图2]：使用螺丝刀分解压力继电器活塞组装，取出膜板压片、膜板。

事务文书：________ 电器检修作业指导书单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页电器检修作业指导书1公司电工必须受过专业培训并持有劳动部门颁发的操作证人员，严禁无证进行交流电工作业。

2工作前应详细检查自己所用工具劳保用品(如:专用胶手套、绝缘钳棒等工具)是否安全可靠，穿戴好必须的防护用品，以防工作时发生意外。

3电工作业时用到梯子前要检查其牢固性，使用时要有专人负责扶稳。

4维修电器线路需要局部停电时，要在局部总开关上挂上有人工作、禁止合闸的警告牌，防止他人中途送电。

5电工高空作业(3m以上)必须按安全作业带，并指定专人监护。

6电气操作人员应思想集中，电器线路在未经测电笔确定无电前，应一律视为有电，不可用手触摸，不可绝对相信绝缘体，应认为有电操作。

7工作中所有拆除的电线要处理好，带电线头包好，以防发生触电。

8所用导线及保险丝，其容量大小必须合乎规定标准，选择开关时必须大于所控制设备的总容量。

9工作结束后，必须全部工作人员撤离工作地段，拆除警告牌，所有材料、工具、仪表等随之撤离，原有防护装置随时安装好。

10公司内的变配电系统必须由公司持有合格上岗的电工人员进行操作，操作人员必须熟悉本公司变配电系统接线和线路情况，熟悉供电基本原理。

非经充许其他人严禁操作配电设备。

11配电屏开关闸刀位置，操作必须在正确位置，每路开关操作必第 2 页共 6 页须有标明送电或空载铭牌。

不能在带负荷情况下隔离开关及闸刀等开关。

12变配电操作，必须使用合格的绝缘工具(如绝缘手套、绝缘鞋、护目镜等)，必须有两人以上同时在场，在监护情况下方能操作。

13停止供电操作时，一般仅切断低压端线路开关。

如果因故或检修等特殊情况下，必须要停止供电运行时，必须按如下程序操作：●首先切断低压分路开关；●切断低压总开关；●切断高压总开关节14送电操作前，要与用电的有关人员联系，确认能够送电后方可送电，必须认真检查各配电网装置是否正常，确认正确无误后，按如下操程序操作：●合高压隔离开关；●合低压总开关；●合低压分路开；送电后，应在开关前逗留五分钟，监视系统内外是否有异常，一量发生异常情况，必须按停电程序顺序迅速停电。

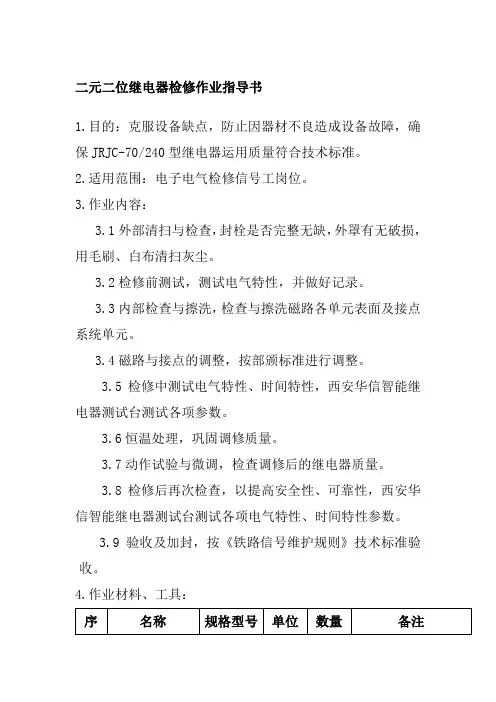

二元二位继电器检修作业指导书
1.目的：克服设备缺点，防止因器材不良造成设备故障，确保JRJC-70/240型继电器运用质量符合技术标准。

2.适用范围：电子电气检修信号工岗位。

3.作业内容：
3.1外部清扫与检查，封栓是否完整无缺，外罩有无破损，用毛刷、白布清扫灰尘。

3.2检修前测试，测试电气特性，并做好记录。

3.3内部检查与擦洗，检查与擦洗磁路各单元表面及接点系统单元。

3.4磁路与接点的调整，按部颁标准进行调整。

3.5检修中测试电气特性、时间特性，西安华信智能继电器测试台测试各项参数。

3.6恒温处理，巩固调修质量。

3.7动作试验与微调，检查调修后的继电器质量。

3.8检修后再次检查，以提高安全性、可靠性，西安华信智能继电器测试台测试各项电气特性、时间特性参数。

3.9验收及加封，按《铁路信号维护规则》技术标准验收。

4.作业材料、工具：
5.检修作业程序：
6.作业安全注意事项
6.1做好班前安全预想。

6.2检修前，注意检查测试台绝缘是否良好，防止触电伤人。

文件名称: 继电器检验作业指导书文件编号：QA-38 版本：00 页码 1 / 3生效日期：2018.10.15文件名称: 继电器检验作业指导书文件编号：QA-38 版本：00 页码 2 / 31.目的：对IQC作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。

2．范围：本检验标准只适用于本公司来料的继电器。

3．抽样标准：若无不良来料检验记录，按正常检验标准平均取料抽检。

若上批来料有不良记录，此批按加严检验标准检验，如接着连续3批来料检验为合格，将自动转为正常检验标准。

4．知识链接：是用小电流去控制大电流运作的一种“自动开关”。

一般用作自动调节、安全保护、转换电路等作用。

5．检验内容：外观、尺寸、电气性能、可焊性。

6．检验方法：6.1 IQC收到采购单后，依采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及主管，如符合，则按下面步骤检验。

6.2外观：要求：a.来料包装无破损、变形、潮湿、脏污等不良。

b.产品标识完整、清晰、正确，与来料单型号一致。

c.产品丝印、本体颜色、品牌与样品一致。

d.来料表面清洁，无破损、脏污、变形及其它机械损坏，颜色一致，并具有品牌、型号规格、触点容量、线圈额定电压。

e.触点光滑，无氧化发黑、受损、脏污等不良现象；两触点接触时吻合良好，且吻合面积不低于整个面积的三分之二，无缝隙、错位、移位等不良现象。

f.引脚镀层光亮、均匀，无氧化、发黑、折断、少脚等不良6.3 尺寸：a.用卡尺测量其各尺寸是否与承认书相符，误差在规格范围内。

6.4 电气性能：文件名称: 继电器检验作业指导书文件编号：QA-38 版本：00 页码 3 / 3a.1.用万用表电阻档测量继电器常闭点两脚，其阻值应为0Ω；测量其常开触点引脚其阻值应为∞。

2.给继电器线圈通电至额定电压使接触器吸合后，再用万用表测量继电器的长闭及常开脚，其阻值应与6.4.d.1相反。

电务段安全型继电器检修作业指导书1 作业前准备1.1 作业前预想：组织开展安全预判及安全讲话，落实安全措施。

1.2准备工具：调簧钳、电钻、扳手、组锉、电烙铁、小铁墩、封勾、铁锤、螺丝刀、量角器、测克器、量角器、塞尺、万用表、电容/电感表、磁通表等。

1.3准备材料：各类配件若干、白市布、橡皮、白稠布、金相及水磨砂纸、酒精等。

1.4工装设备：测试台、老化试验台、砂轮机、打码机、烘箱、负压吸尘器等。

2．继电器检修作业流程做到一看、二预测、三检修、四数据保存、五验收入库。

2.1一看：看三项内容一看内部有无异物。

二看罩壳及底座有无破损、老化、变形。

三看封印是否完好。

2.2 二预测根据继电器型号选择性测试如下项目：释放值、工作值、反向工作值、正向转极值、反向转极值、缓放时间、吸起时间、动态特性、线圈电阻、接点电阻、绝缘电阻等。

2.3 三检修2.3.1 根据继电器类型选择性检查并调整、更换，使线圈、线圈架、衔铁、轭铁、铁芯、磁钢、钢丝卡、止片、拉杆、接点组、胶木单元、接点片、接点托片、接点插片、接点触头、动接点轴、绝缘轴、云母片、熄弧磁钢等符合外观及部件要求。

2.3.2 根据继电器类型选择性检查并调整，使释放值、工作值、反向工作值、正向转极值、反向转极值、缓放时间、吸起时间、动态特性、线圈电阻、接点电阻、绝缘电阻、接点压力、接点间隙、接点齐度、托片间隙、保持力等符合特性检查要求及标准。

2.3.3 外罩打光擦净，再一次检查继电器有无异物吸附。

2.3.4 将继电器放入恒温箱内进行恒温处理。

2.3.5 经恒温处理的继电器，进行动作试验。

2.3.6 对经恒温与动作试验后的继电器进行微调。

2.4四数据保存根据继电器型号选择测试各项电气特性，时间特性、动态特性、接点电阻、绝缘电阻、线圈电阻等并将数据保存于器材管理系统中。

2.5 五验收入库经验收员验收合格的继电器放入成品库。

目测
卡尺 目测 订单规格 产品规格书 耐压测试仪 电烙铁
寸 包 1.外包装需贴有明显物品标示且应与实物相符 装
1.量测其各通/断接点及线圈阻值必须与对应型号相符 2.吸合电压、释放电压。必须符合工程要求
B B B B B B B A B
性 3.与对应型号产品插装上网测试，整体功能OK 能 （依测试标准）
中山市优宝电器有限公司
电子部IQC来料检验作业指导书 品名： 继电器
抽样标准：MIL-STD-105E 正常抽样水平【Ⅱ】
项目Leabharlann 检查内容方法致命A(0.01) 严重B(0.65) 轻微C(2.5)
C B B C B C
1.表面丝印需清晰可辨，型号、内容清楚无误 2.本体无残缺、变形 外 3.表体划伤长不超过2mm，深度不超过0.1mm，不超过2条 观 4.表体丝印轻微模糊但可辨其规格 5.引脚无严重氧化、断裂、松动 6.引脚轻微氧化不影响其焊接 尺 1.长/宽/厚度/脚距尺寸不允许超出图面公差范围
4.触点与触点间。耐压：AC1250V/1mA/3s 4.触点与线圈间。耐压：AC2000V/1mA/3s 焊盘可焊锡≧90% 测焊
编制：李洪波2014.10.27
审核：
批准：

安全型继电器JWXC检修作业指导书
1.目的：克服设备缺点，防止因器材不良造成设备故障，确保JWXC信号继电器运用质量符合技术标准。

2.适用范围：电子电气检修信号工岗位。

3.作业内容：
3.1外部清扫与检查，封栓是否完整无缺，外罩有无破损，用毛刷、白布清扫灰尘。

3.2检修前测试，测试电气特性，并做好记录。

3.3内部检查与擦洗，检查与擦洗磁路各单元表面及接点系统单元。

3.4磁路与接点的调整，按部颁标准进行调整。

3.5检修中测试电气特性、时间特性，西安华信智能继电器测试台测试各项参数。

3.6恒温处理，巩固调修质量。

3.7动作试验与微调，检查调修后的继电器质量。

3.8检修后再次检查，以提高安全性、可靠性，西安华
信智能继电器测试台测试各项电气特性、时间特性参数。

3.9验收及加封，按《铁路信号维护规则》技术标准验收。

4.作业材料、工具：
5.检修作业程序。

隙、错位、移位现象；
2.4 外壳不得有损伤，掉漆;
2.5 尺寸应在要求范围内，必要时比较
标准样品及进行试配
一般继电器
3.1 触点电阻 3.2 测线圈电阻
电气 性能 3.3 测量吸合电压
用万能表的电阻档，测量常闭触点与动点电
阻，其阻值应为0；而常开触点与动点的阻值就为 数字式万用
ቤተ መጻሕፍቲ ባይዱ
无穷大。由此可以区别出那个是常闭触点，那个
可调稳压电 源
数字式万用 表
MA
定性造成威胁，工作不可靠
可焊性
用烙铁及锡丝对引脚加锡，上锡应良好，浸锡覆 盖面积大于≥95%，无冷焊/假焊等不良。
烙铁/锡丝
MA
包装:需用专用纸箱包装
目测
MI
注意事项： 1、测试时对线圈应加相应电源类型的电压，且所加电压不可超过线圈额定电压的20%，以免烧坏线圈。 2、对于公司自行订做的非标产品不能按以上方法进行测试，应以研发提供的参数及要求检验是否符合设计要求。
（时间继电器的检验：输入标称额定电压，调
可调稳压电 源
数字式万用 表
CR
整时间，规定时间到后，应听到继电器吸合声，
此时测量常开与常闭触点/引脚的导通情况。）
3.4 测量释放电压
当继电器发生吸合后，再逐渐降低供电电压，
当听到继电器再次发生释放声音时，记下此时的 电压，亦可尝试多几次而取得平均的释放电压。 一般情况下，继电器的释放电压约在吸合电压的 10～50％，如果释放电压太小（小于1/10的吸合 电压），则不能正常使用了，这样会对电路的稳
表
MA
是常开触点。
用万能表R×10Ω档或LCR数字电桥测量继电器 线圈的阻值，从而判断该线圈是否存在着开路现 象

电器检修作业指导书第一章：引言1.1 作业目的和重要性电器检修是确保电器设备正常运行和安全使用的关键步骤。

定期进行电器检修可以发现和解决电器设备的故障和潜在问题，减少设备故障风险，提高设备的可靠性和使用寿命。

本指导书旨在提供电器检修的步骤和注意事项，帮助员工正确、安全地进行电器检修作业。

1.2 适用范围本指导书适用于各类电器设备的定期检修作业，包括但不限于电动机、控制面板、传感器等。

第二章：检修作业准备2.1 安全措施2.1.1 确保电源已切断并上锁：在进行任何电器检修作业之前，必须确保相关电源已切断，并使用合适的锁定装置锁定电源开关，防止误操作导致的电击或事故。

2.1.2 使用个人防护装备：检修人员在检修作业期间，需佩戴符合安全标准的个人防护装备，如安全眼镜、防护手套、耳塞等。

2.1.3 提供适当的工具和设备：确保检修人员有足够的工具和设备来完成检修作业，并保持其良好的状态。

2.2 检修计划和作业指南在开始检修作业之前，应制定检修计划和作业指南，明确作业的目标、步骤和要求。

检修计划应包括预计作业时间、所需人员和资源等。

2.3 检修区域准备2.3.1 清理和整理检修区域：清理和整理检修区域，确保没有杂物和障碍物，以保证作业的安全和顺利进行。

2.3.2 标识和隔离危险区域：在检修区域周围设置明显的警示标识和隔离措施，以防止未经授权的人员进入危险区域。

第三章：检修作业步骤3.1 设备检查3.1.1 外部检查：检查设备的外观和连接件，确保没有松动或损坏的部分。

检查设备周围或容器内的任何异常情况，如漏水、过热等。

3.1.2 内部检查：如果有必要，打开设备的罩体或面板，检查内部连接和零部件。

检查电缆、电线和绝缘材料的状况，确保没有断裂或老化的情况。

3.2 故障排除如果在检查过程中发现设备故障或异常情况，应采取相应的故障排除措施。

可能的故障排除包括但不限于清洁设备、更换损坏的部件、调整设备参数等。

3.3 维护和保养在完成检查和故障排除后，根据设备的维护手册或指南，进行必要的维护和保养工作。

电磁型电流继电器和电压继电器实验作业指导书实验名称：电磁型电流继电器和电压继电器实验作业指导书一、实验目的本实验旨在通过实际操作，掌握电磁型电流继电器和电压继电器的原理、结构和工作特性，提高学生对继电器的理论知识的理解和实践能力。

二、实验器材和材料1. 电源：直流电源、交流电源2. 电流表、电压表、万用表3. 电磁型电流继电器、电压继电器4. 电阻箱、电容器、电感器5. 连接线、插头、插座等三、实验原理1. 电磁型电流继电器原理：电磁型电流继电器是一种利用电磁吸引力产生动作力，控制大电流的开关装置。

当通过电磁绕组的电流达到一定值时，产生的磁场将吸引铁芯，使其动作，从而实现开关的闭合或断开。

2. 电压继电器原理：电压继电器是一种利用电压信号控制输出电路的装置。

当输入电压达到设定值时，继电器内部的电路将闭合或断开，从而控制外部电路的通断。

四、实验步骤1. 实验前准备：- 将实验器材准备齐全，并检查是否完好。

- 将电源接入实验台，确保电源工作正常。

- 将电流表、电压表、万用表等测量仪器连接好。

2. 实验电磁型电流继电器：- 将电磁型电流继电器连接至电路中，注意正确连接继电器的线路。

- 调节直流电源的电压，逐渐增加电流，观察继电器的动作情况。

- 记录电流和继电器动作的关系，绘制电流-动作曲线。

3. 实验电压继电器：- 将电压继电器连接至电路中，注意正确连接继电器的线路。

- 调节交流电源的电压，逐渐增加电压，观察继电器的动作情况。

- 记录电压和继电器动作的关系，绘制电压-动作曲线。

4. 实验数据处理与分析：- 根据实验记录的数据，绘制电流-动作曲线和电压-动作曲线。

- 分析曲线特点，探讨电流继电器和电压继电器的工作特性。

- 讨论实验结果与理论知识的一致性，总结实验的主要结论。

五、实验注意事项1. 实验时应注意安全，避免触电和短路等危险情况。

2. 实验器材使用前应进行检查，确保无损坏和故障。

3. 操作仪器时应轻拿轻放，避免碰撞和损坏。

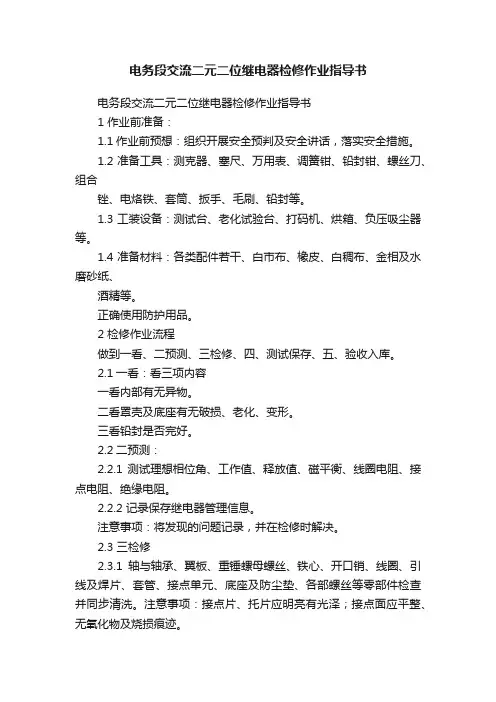

电务段交流二元二位继电器检修作业指导书电务段交流二元二位继电器检修作业指导书1 作业前准备：1.1作业前预想：组织开展安全预判及安全讲话，落实安全措施。

1.2准备工具：测克器、塞尺、万用表、调簧钳、铅封钳、螺丝刀、组合锉、电烙铁、套筒、扳手、毛刷、铅封等。

1.3 工装设备：测试台、老化试验台、打码机、烘箱、负压吸尘器等。

1.4准备材料：各类配件若干、白市布、橡皮、白稠布、金相及水磨砂纸、酒精等。

正确使用防护用品。

2 检修作业流程做到一看、二预测、三检修、四、测试保存、五、验收入库。

2.1一看：看三项内容一看内部有无异物。

二看罩壳及底座有无破损、老化、变形。

三看铅封是否完好。

2.2二预测：2.2.1 测试理想相位角、工作值、释放值、磁平衡、线圈电阻、接点电阻、绝缘电阻。

2.2.2 记录保存继电器管理信息。

注意事项：将发现的问题记录，并在检修时解决。

2.3 三检修2.3.1轴与轴承、翼板、重锤螺母螺丝、铁心、开口销、线圈、引线及焊片、套管、接点单元、底座及防尘垫、各部螺丝等零部件检查并同步清洗。

注意事项：接点片、托片应明亮有光泽；接点面应平整、无氧化物及烧损痕迹。

2.3.2整体动作检查。

2.3.3按照要求对翼板、接点压力、接点间隙、托片间隙、接点不齐度等进行调整。

2.3.4 检修中测试测试理想相位角、工作值、释放值、磁平衡、线圈电阻、接点电阻、绝缘电阻。

注意事项：当测试不合格时，应查明原因处理后再测；本项为检修者调试测试，不需记录。

2.3.5 放入烘箱内进行恒温处理。

2.3.6 经恒温处理的继电器，冷却后进行动作试验。

2.3.7 微调接点组，校正恒温、动作试验后的微小变形；紧固各部螺丝，并根据要求点防松漆。

注意事项：若变形过甚，应重新调整。

2.4 四数据保存2.4.1 检修后的测试，电气特性、机械特性应符合相应标准。

2.4.2将测试结果保存到器材管理系统中。

2.5 五验收入库验收员验收合格后入库。

注意事项：加封前须将外罩打光擦净；检查内部有无异物吸附。

电器检修作业指导书一、概述电器检修是指对电器设备进行例行维护、检测、诊断、修理、更换和调试等操作，以确保电器设备的正常运行和安全使用。

本作业指导书旨在指导电器检修的流程和注意事项，以保障操作人员的安全和电器设备的正常运行。

二、检修流程1.准备工作：a.确保具备进行电器检修的资格和技能要求；b.了解被检修电器设备的基本情况和工作原理；c.排除电器设备的供电和运行状态，确保检修安全；d.准备所需的工具和材料。

2.检查和测量：a.检查电器设备是否有烧损、破损、脱落、锈蚀等情况；b.使用专业测量工具对电器设备进行电压、电流、阻抗等参数的测量；c.记录测量结果并与正常工作范围进行比对。

3.诊断和分析：a.根据测量结果，判断电器设备存在的问题；b.分析问题的产生原因，确定修复措施；c.制定修理计划，并根据需要准备相应的零部件和材料。

4.维修和更换：a.根据修理计划和步骤进行设备维修，修复可能出现的故障；b.对需要更换的零部件进行拆卸和更换，并确保更换部件的质量和适配性；c.过程中注意设备的安全耐压和接地问题，确保操作人员的安全。

5.调试和测试：a.完成维修和更换后，对电器设备进行调试和测试，确保其正常工作；b.进行功能测试、安全保护测试和故障自动诊断测试等，以确保设备的正常和安全运行。

6.清理和整理：a.将维修和更换过程中产生的垃圾、废气和废液等进行清理和处理；b.整理、清洁工作现场和工具设备，确保下次使用时可以正常投入。

三、注意事项1.操作人员需具备一定的电气知识和技能，确保操作的正确性和安全性。

2.操作前应彻底了解被检修设备的电气线路图和工作原理，避免因操作失误引发事故。

3.操作人员应穿戴符合安全要求的工作服、工作鞋和防护用品，确保自身安全。

4.严禁在带电情况下进行操作和维修，必要时应切断电源并采取相应的接地措施。

5.使用专业的测量仪器和工具进行测量和检修，确保操作准确性和安全性。

6.在操作中严禁乱动设备、线路和开关，防止发生误操作和电击事故。

术、设计参数资料及GB2828和GB2829抽样程序。
3规范内容：
3.1测试工量具及仪表：直流稳压电源（WJW-6002），数字万用表（UT-54），游标卡尺，
锡炉，测力计，浓度不低于95%的酒精
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。
锡炉
√
9
引出端强度
水平拉力1
包装良好,随附出厂时间及检验合格证
目测
√
4相关记录与表格
《进货检验报告》HWM-QR099-
批准人签名
审核人签名
制定人签名
批准日期
审核日期
制定日期
B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。
C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
3.3判定依据：抽样检验依GB2828标准，取一般检验水平II级；AQL：A类缺陷为0，B类缺陷为0.4，C类缺陷为1.0。标有◆号的检验项目抽样检验依GB2829标准，规定RQL
第1页共1页
作业指导书
进货检验规范（继电器）
编号
第2版
第0次修改
生效日期
1目的及适用范围
本检验规范的目的是保证本公司所购继电器的质量符合要求。
本检验规范适用于汉王制造有限公司无特殊要求的继电器。
2参照文件：
本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技
为30，DL为III，抽样方案为：n = 6，Ac = 0，Re = 1。
3.4检验项目、标准、缺陷分类一览表

安全型动态继电器入所修作业指导书安全型动态继电器入所修作业指导书目 的 指导基地检修作业人员对安全型继电器进行检修作业适用范围 安全型继电器检修作业维修周期按《普速铁路信号维修管理实施细则》周期作业条件1.按规定准备工具、材料、仪表齐全；2.按规定办理并携带相关手续；3.室内环境卫生防尘、防潮良好。

安全风险1.做好检修前安全预想。

2.检修前，注意检查测试台绝缘是否良好，防止触电伤人。

3.继电器入所检修作业执行“自验、互验、验收员验收”的三级验收制度，确保质量良好。

4.继电器入所检修作业严格执行标准化作业程序，精检细修，必须全过程对规自律卡控，杜绝“漏检漏修”现象。

5.继电器入所检修作业坚持“先磁路后接点”的作业原则。

6.继电器入所检修作业实行“记名修”制度，作业人员要相对保持稳定，不断积累经验，提高检修作业质量。

防控措施1.正确使用测试台，以防损坏；2.使用工具注意人身安全。

作业工具调簧钳、什锦锉、活口扳手、套筒扳手、测力计、多用螺丝刀全套、量角器、塞规、镊子、直钢尺、25W 内热式电烙铁、放大镜、白布条、白绸带、酒精、毛刷、橡皮、砂纸(水砂)等。

安全型动态继电器入所修作业指导书流程作业项目作业内容、标准及图示检修 准备点前会明确当日检修责任人、作业内容、分工情况及检修中安全注意事项等 宣 誓使用工具要注意，做好防护不忘记；扛抬重物上下楼，同起同落最重要；标准岗、标准话，作业程序要记牢；不违章、不违纪，人身安全数第一。

工具、用品准备按照作业项目，检修人员对工具材料用品进行清点。

作业盯控1.作业前：了解作业人员的身体状况，精神状态，作业人员是否清楚作业内容以及准备工作是否完备。

2.作业中：盯控作业人员是否清楚作业标准且作业标准执行到位，作业质量是否达到质量标准要求，作业过程中发现质量问题及设备缺陷是否及时记录并克服，。

3. 作业后：检修记录是否齐全，总结作业流程有无漏洞以及是否存在漏项。

设备质量不合格及存在缺陷严禁黏贴合格证出所！检修作业一、启封前检查1.启封前通过透明罩壳检查内部有无异物。

DWBZ/X乙 2. 4
安全型偏极继电器(JPXC1 — 1000)检修
作业指导书
南昌铁路局电务处
二O—六年八月
安全型偏极继电器(JPXC1 — 1000)检修作业指导书
编制修订记录
1. 作业流程
外部清打检查f检前测试，数据上传f内部检查与擦洗f磁路与接点系统调整f整机调试一动作试验f自验合格，数据上传f专职验收，数据上传f继电器加封入库f定位出所
2. 作业内容：
2.1外部清扫与检查，封栓是否完整无缺，外罩有无破损，用毛刷、白布清扫灰尘。

2. 2检修前测试，测试电气特性，数据上传。

2.3内部检查与擦洗，检查与擦洗磁路各单元表面及接点系统单元。

2. 4更换不良零配件，在测试台记事栏录入零配件更换相关信息。

2. 5按部颁标准进行磁路与接点的调整。

2. 6整机调试，动作试验，设备微调，将自验合格的电气特性、时间特性、机械特性等数据保存上传。

2. 7继电器交验，克服设备缺点。

2. 8专职验收，将验收合格的电气特性、时间特性、机械特性等数据保存上传。

2. 9设备加封，外观复查，器材入库，定位出所。

3. 作业材料、工具:
4. 检修作业程序:
5 •作业安全注意事项
5. 1做好班前安全预想。

5. 2检修前，注意检查测试台绝缘是否良好，防止触电伤人；检查所有开关、旋钮均应
复位，调压器冋零，防止损坏测试台。

5. 3作业完毕，需确认将测试台、电烙铁、电动工具等断电后方能离开。

作业指导书接地继电器检查及清洁目录一、作业介绍 (4)二、工具物料 (5)1.工具清单 (5)2.物料清单 (5)三、作业流程示意图 (6)四、作业程序、标准及示范 (7)1.班前准备 (7)2.开工准备 (7)3.工序控制 (7)4.接地继电器检查及清洁作业 (8)一、作业介绍作业地点：动车所检修库。

适用范围：适用于CRH2A统型动车组二级修接地继电器检查及清洁作业作业。

人员要求：取得《CRH岗位培训合格证》人员。

检修要求：检查接地继电器的功能及清洁。

符号说明：：质检员过程质检；：质检员结果质检；：作业人员拍照留存；：作业人员摄像留存；：质检员拍照留存；：质检员摄像留存；：当心触电；：注意安全；：当心坠落作业分工：本项目检修由两名机械师分1、2号位进行作业，1、2号位相互作业过程互控，为质量互控小组。

二、工具物料1.工具清单序号名称规格型号单位数量备注1头灯通用型把22四角钥匙通用型把23万用表FULCK块14对讲机通用型台12.物料清单序号物料名称物料号单位数量备注1毛刷通用型把12抹布通用型张1三、作业流程示意图接地继电器检测反馈信息处理检查作业准备接地继电器清洁穿戴劳保用品、清点作业工具完工整备填写接地继电器检查及清洁检修记录四、作业程序、标准及示范1.班前准备按规定穿戴好劳动保护用品，参加班前点名会。

2.开工准备检查作业工具车内工装设备、检测器具、工具清单，须齐全、状态良好，发生异常情况时通知工长处理。

3.工序控制确保接地继电器的检查及清洁作业在规定时间内全部检查完毕。

4.接地继电器检查及清洁作业序号作业项目作业内容作业标准作业工具作业材料作业图示1工前准备准备作业工具及作业材料；确认安全条件。

准备齐全，状态良好；确认作业车组在静止、停稳状态，安全号志已设置，万用表定检标签不超期，校验读数正常。

对讲机、头灯、四角钥匙、万用表毛刷、抹布02车组合配电柜06车组合配电柜3接地继电器检测测量接地继电器GR3的701C～700A 间输入电压，测量结束后，锁闭柜门。
