自动变速器行星齿轮传动机构设计

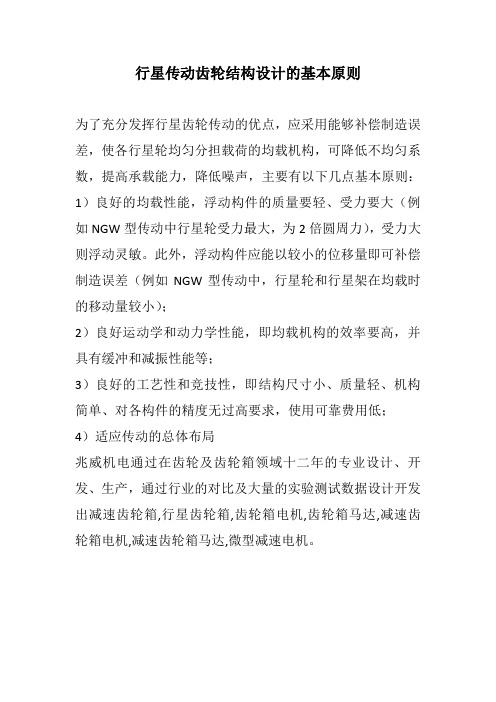

行星传动齿轮结构设计的基本原则
为了充分发挥行星齿轮传动的优点，应采用能够补偿制造误差，使各行星轮均匀分担载荷的均载机构，可降低不均匀系数，提高承载能力，降低噪声，主要有以下几点基本原则：1）良好的均载性能，浮动构件的质量要轻、受力要大（例如NGW型传动中行星轮受力最大，为2倍圆周力），受力大则浮动灵敏。

此外，浮动构件应能以较小的位移量即可补偿制造误差（例如NGW型传动中，行星轮和行星架在均载时的移动量较小）；
2）良好运动学和动力学性能，即均载机构的效率要高，并具有缓冲和减振性能等；
3）良好的工艺性和竞技性，即结构尺寸小、质量轻、机构简单、对各构件的精度无过高要求，使用可靠费用低；
4）适应传动的总体布局
兆威机电通过在齿轮及齿轮箱领域十二年的专业设计、开发、生产，通过行业的对比及大量的实验测试数据设计开发出减速齿轮箱,行星齿轮箱,齿轮箱电机,齿轮箱马达,减速齿轮箱电机,减速齿轮箱马达,微型减速电机。

行星齿轮机构的设计与计算行星齿轮机构是一种广泛应用于机械传动系统中的重要装置，其可以实现高速度、高传动比和高扭矩的传动效果，被广泛应用于工业领域。

本文将从行星齿轮机构的结构设计、传动计算和性能评价三个方面，对其进行详细叙述。

一、行星齿轮机构的结构设计行星齿轮机构包括太阳轮、行星轮、内齿圈和行星架等组成。

在进行结构设计时，需要根据传动比、扭矩和转速等要求，选取合适的节数及行星齿轮的参数，并确定合适的齿轮副布置。

在选择节数时，应根据所需的传动比和运动稳定性等因素进行综合考虑。

齿轮副布置可以选择封闭式和开放式两种形式，封闭式结构更为紧凑，但加工和安装难度较大。

而开放式结构则相对较为简洁，方便维护和安装。

二、行星齿轮机构的传动计算1.传动比计算传动比=（Zs+Zr）/Zs其中，Zs表示太阳齿轮的齿数，Zr表示行星轮的齿数。

2.齿轮尺寸计算齿轮尺寸计算主要包括齿轮副模数的选择和齿面强度的计算。

在选择齿轮副模数时，需要根据预计的工作载荷和制造工艺等因素进行综合考虑。

齿面强度的计算可以通过以下公式求解：齿面强度Ft=KF*KH*m*b*Y其中，KF为荷载系数，KH为接触系数，m为模数，b为齿轮宽度，Y 为齿轮材料影响系数。

三、行星齿轮机构的性能评价1.传动误差传动误差是指传动中实际传动比与理论传动比之间的差异。

传动误差主要由机构的制造误差和装配误差引起。

为了降低传动误差，可以采用精密加工和装配工艺，优化齿轮表面处理等措施。

2.传动效率传动效率是指输入功率与输出功率之间的比值，可以通过以下公式计算：传动效率η=（输出功率/输入功率）*100%传动效率的高低主要取决于齿轮的摩擦损失和变形损失。

为了提高传动效率，可以采用高精度的齿轮和适当的润滑措施。

3.寿命综上所述，行星齿轮机构的设计与计算需要根据传动要求对结构进行设计，并进行传动比和齿轮尺寸的计算。

在性能评价方面，需要关注传动误差、传动效率和寿命等因素，并采取相应的措施进行优化。

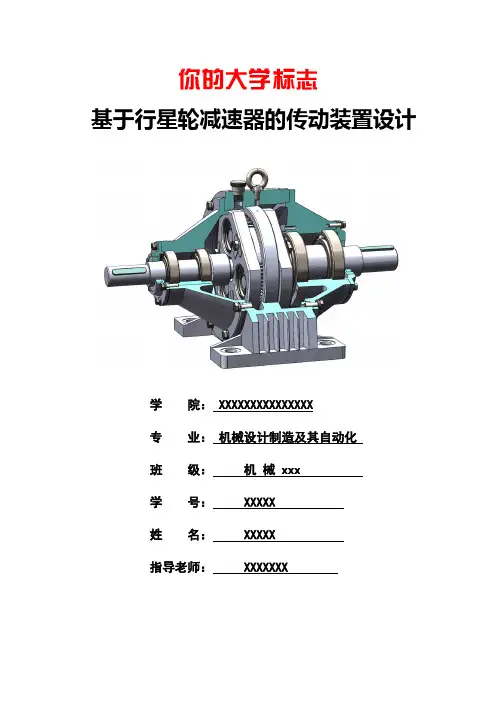

基于行星轮减速器的传动装置设计学院： XXXXXXXXXXXXXXX专业：机械设计制造及其自动化班级：机械 xxx学号： XXXXX姓名： XXXXX指导老师： XXXXXXX目录一、设计选题............................. 错误!未定义书签。
