煤矿巷道快速掘进的方法在煤矿巷道掘进中采用炮掘,施工灵活、方便、成本低、适应性强,可在任何环境条件下掘任何形状和长度的巷道。
组织好炮掘巷道的快速施工,其速度能达到正常掘进的几倍。
这对于缓解矿井采掘关系紧张,维持矿井的稳产、高效具有重要意义。
根据作者自己的经验和现场实际情况,我把巷道快速掘进方面的具体做法介绍如下。
标签：巷道快速掘进方法1 加强地质预测预报工作,为巷道连续快速掘进打好基础对于地质条件极其复杂的矿井,不论是岩巷还是煤巷,施工中经常遇到断层及构造带,不仅影响了施工进度,而且威胁安全生产。
为此,我们充分利用三维物探、钻探等进行超前探查,控制地质构造,并进行地质动态分析等以便准确掌握构造情况,为巷道连续施工赢得了时间,为巷道快速掘进打下了良好的基础。
2 优化运输系统,加快排矸(煤)速度矿车排矸出货,一直是我们沿袭至今的传统做法,运输不畅,存在安全隐患。
我们可以通过学习,改变思维方式,引入“矿车不进掘进头”的新理念,煤巷采用皮带机链板机系统出货;在采区岩巷集中区域创新采用皮带机系统和梭车集中出货。
变原来的绞车运输车皮出货为皮带机集中出货。
自实施以来,不仅单进提高了30%,而且减少了环节,节省了人员,提高了效率,确保了安全。
3 采用中深孔爆破,多循环作业岩巷掘进应用“中深孔不同阶微差斜眼掏槽爆破”技术,坚持“抓两头,带中间”的布孔原则,有效提高了循环进尺和炮眼利用率。
3.1 对于岩巷,我们可以采取以下措施岩巷掘进采用风钻钻爆破眼,每个掘进头保持5～6台风钻,每个钻眼深度在2～2.2m。
钻眼施工时操作遵循以下五个要点:①严格执行岗位责任制;②钻眼前要认准中腰线,根据中腰线确定周边轮廓和眼位;③钻眼作业时必须严格做到准、平、直、齐,以保证爆破后能形成比较整齐而基本垂直的作业面;④根据岩石硬度调整爆破图表,控制装药量,严格控制周边眼的装药量;⑤一炮三研究:研究施工方案、研究施工程序、研究施工效果。
这样可以确保巷道一次成形。

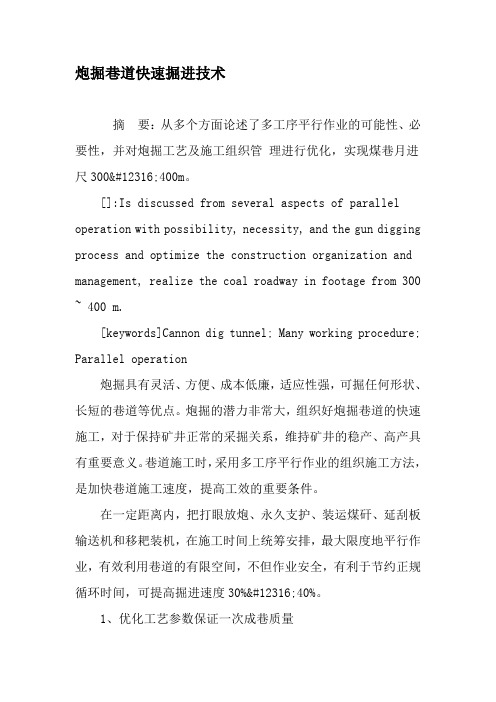

炮掘巷道快速掘进技术摘要：从多个方面论述了多工序平行作业的可能性、必要性，并对炮掘工艺及施工组织管理进行优化，实现煤巷月进尺300〜400m。
[]:Is discussed from several aspects of parallel operation with possibility, necessity, and the gun digging process and optimize the construction organization and management, realize the coal roadway in footage from 300 ~ 400 m.[keywords]Cannon dig tunnel; Many working procedure; Parallel operation炮掘具有灵活、方便、成本低廉，适应性强，可掘任何形状、长短的巷道等优点。
炮掘的潜力非常大，组织好炮掘巷道的快速施工，对于保持矿井正常的采掘关系，维持矿井的稳产、高产具有重要意义。
巷道施工时，采用多工序平行作业的组织施工方法，是加快巷道施工速度，提高工效的重要条件。
在一定距离内，把打眼放炮、永久支护、装运煤矸、延刮板输送机和移耙装机，在施工时间上统筹安排，最大限度地平行作业，有效利用巷道的有限空间，不但作业安全，有利于节约正规循环时间，可提高掘进速度30%〜40%。
1、优化工艺参数保证一次成巷质量首先要一次性成巷，移耙装机前不能留有修理巷道规格，补打支护等收尾工程。
在煤巷掘进过程中，应使爆破出的断面略小于设计轮廓线，移机前，用风镐或十字镐将放炮震松动的煤壁略加修整，便可达到实际要求。
由于煤软易爆落，若放炮时崩出设计廓线就会造成超宽，不利于顶板维护，加大了装、运煤工作量。
在掘岩巷时，关键是根据具体条件（岩石硬度)，通过实践合理布置周边眼和使用最佳装药量。
目录一、综掘工作面施工工艺 (1)二、炮掘工作面施工工艺 (3)三、综掘机操作工艺 (5)四、综掘皮带机司机操作工艺 (7)五、掘进电钳工操作标准 (7)六、掘进修理工操作标准 (8)七、掘进放炮员操作标准 (8)一、综掘工作面施工工艺工艺流程：交接班→检查→割煤→敲帮问顶→修帮修顶→移前探梁→钻锚杆眼→注锚杆→挂金属网和钢带→紧固锚杆→清理回收工作面→打锚索(一）准备工具1、工具：扳手、钳子、螺丝刀、锤子等；2、备品配件：截齿、销子、喷雾头等；3、综掘机机所须润滑油等.(二）进行交接班工作1、认真执行井下交接班制度,本班必须了解上一班工作面安全生产情况和设备运转情况，根据实际情况采取相应措施进行处理。
2、进入工作面首先检查工作面通风情况,观察风筒是否鼓涨,鼓涨说明风量充足，风筒距离工作面不大于12米。
3、开工前必须检查工作面支护情况,观察巷道顶帮是否保持设计形状，顶帮有无下沉和凸出,前探梁支护是否合格。
各种支护是否达到有关技术规定.4、全面检查综掘机各部件完好情况，包括截齿、喷雾、照明、供电和油位等，有一项不完好不得开工。
5、根据激光线用卷尺检查巷道成形情况，检查巷道宽度、高度是否满足设计要求.（三）作业1、工作面截割时一人站在掘进机非操作侧急停按扭后监护，其余人员不得站在掘进机前方和两侧。
截割深度原则上应根据作业规程规定的锚杆排距确定，但也必须结合工作面煤层软硬情况及时调整；截割宽度和高度必须依照激光线而定。
2、综掘机截割头切割方法：顶板岩性好时，一般由巷道底部向顶部切割.顶板破碎时,应先从巷道顶部切割，并立即架好前探梁护好顶，再向下切割。
煤层较软或破碎时可将截割进尺深度调整为400mm,截割后先敲帮问顶，安全情况下进行超前锚杆支护,然后继续掘进,掘进到作业规程规定深度后方可挂网。
掘进半煤岩巷道应先割煤后割岩，即先软后硬的原则。
3、截割过程中，严格按照给定的中、腰线进行施工，掌握准确的截割范围，防止出现超挖欠挖现象。
煤矿安全规程国家安全生产监督管理局国家煤矿安全监察局目录第一编总则 (6)第二编井工部分 (8)第一章开采 (8)第一节一般规定 (8)第二节井巷掘进和支护 (10)第三节回采和顶板控制 (16)第四节采掘机械 (23)第五节建（构）筑物下、铁路下、水体下开采 (25)第六节冲击地压煤层开采 (26)第七节井巷维修和报废 (27)第八节防止坠落 (28)第二章通风和瓦斯、粉尘防治 (29)第一节通风 (29)第二节瓦斯防治 (37)第三节粉尘防治 (43)第三章通风安全监控 (44)第一节一般规定 (44)第二节安装、使用和维护 (45)第三节甲烷传感器和其他传感器的设置 (46)第四章煤（岩）与瓦斯（二氧化碳）突出防治 (48)第一节一般规定 (48)第二节煤层突出危险性预测和防治突出措施效果检验 (50)第三节区域性防治突出措施 (52)第四节局部防治突出措施 (53)第五节安全防护措施 (54)第五章防灭火 (56)第一节一般规定 (56)第二节井下火灾防治 (58)第三节井下火区管理 (61)第六章防治水 (63)第一节一般规定 (63)第二节地面防治水 (63)第三节井下防治水 (64)第四节井下排水 (67)第五节探探放水 (69)第七章爆炸材料和井下爆破 (71)第一节爆炸材料贮存 (71)第二节爆炸材料运输 (75)第三节井下爆破 (77)第八章运输、提升和空气压缩机 (83)第一节平巷和倾斜井巷运输 (83)第二节立井提升 (91)第三节钢丝绳和连接装置 (96)第四节提升装置 (101)第五节空气压缩机 (108)第九章电气 (108)第一节一般规定 (108)第二节电气设备和保护 (111)第三节井下机电设备硐室 (112)第四节井下电缆 (113)第五节照明、通信和信号 (116)第六节井下电气设备保护接地 (117)第七节井下电气设备、电缆的检查、维护和调整 (118)第十章煤矿救护 (120)第一节一般规定 (120)第二节救护指战员 (121)第三节救护装备与设施 (121)第四节抢救指挥 (123)第五节灾变处理 (124)第三编露天部分 (128)第一章一般规定 (128)第二章采剥 (129)第一节台阶 (129)第二节穿孔 (129)第三节爆破 (130)第四节采装 (134)第三章运输 (137)第一节铁路运输 (137)第二节汽车运输 (142)第三节带式输送机运输 (143)第四章排土 (145)第五章滑坡防治 (147)第六章防治水和防灭火 (148)第一节防治水 (148)第二节防灭火 (149)第七章电气 (149)第一节一般规定 (149)第二节变电所（站）和配电设备 (150)第三节架空输电线和电缆 (150)第四节电力牵引 (152)第五节电气设备保护和接地 (153)第六节照明、通信和信号 (155)第七节电气设备操作、维护和调整 (156)第八节爆炸材料库和炸药加工区安全配电 (158)第八章设备检修 (159)第四编职业危害 (160)第一章管理和监测 (160)第二章健康监护 (162)附则 (163)附录一本规程主要名词解释 (163)附录二本规程使用的计量单位及数学符号说明 (172)第一编总则第1条为了保障煤矿安全生产和职工人身安全，防止煤矿事故，根据《煤炭法》、《矿山安全法》和《煤矿安全监察条例》，制定本规程。
煤矿⼯作掘进⼯作⾯作业规程第⼀章地质概况⼀、巷道穿越的煤（岩）层和围岩特征及其柱状图1、煤层情况：721001⼯作⾯穿越2#（九尺）煤，煤层厚度稳定；⼯作⾯标⾼930—1069m，盖⼭厚度510—647m；煤厚1.80—3.01m，平均2.41m，结构简单。
预计靠近杜⼉坪断层的区段倾⾓变化较⼤，可能达到7°以上，影响正常掘进。
⼯作⾯前部煤厚较薄，约 1.8m，托夹⽯掘进，后半部夹⽯会逐渐尖灭。
切眼附近煤层较厚，约3.01 m。
3、煤岩层综合柱状图（见附图⼀）。
⼆、地质构造及其平、剖⾯图1、褶曲：⼯作⾯设计切眼附近为⼀向斜结构，轴向北西，两翼倾⾓平均为7°。
2、陷落柱：参照南九盘区陷落柱实际揭露情况，预计本⼯作⾯陷落柱发育，数量8—12个，预计长轴30—80m，短轴20—50m。
3、断层：预计⼯作⾯前部断层数量较少，只发育在陷落柱附近。
4、地质预测剖⾯图（见附图⼆）三、掘进⼯作⾯周围的采掘情况本⼯作⾯北邻南⼤巷及南翼总回风巷，南邻杜⼉坪断层，东邻南九盘区，西邻721002⼯作⾯（未送）。
四、掘进⼯作⾯周围的预计⽔⽂地质条件⽔⽂地质条件简单，地质构造附近有少量裂隙⽔。
最⼤涌⽔量0.05m3/min，正常涌⽔量0.001m3/min。
五、掘进⼯作⾯周围煤（岩）层预计⽡斯涌出量，煤层发⽕期、煤尘爆炸性等。
六、重要地质情况预报及提⽰1、杜⼉坪断层附近地质构造极其复杂，煤层倾⾓变化⼤。
陷落柱、断层数量多、个体⼤、落差⼤、延伸长、顶板裂隙发育，会给掘进施⼯带来较⼤影响，届时根据实际情况制定安全措施。
2、地质构造附近顶板破碎，裂隙发育，应加强顶板⽀护及两帮的维护。
3、2#煤层由2#上与2#两层逐渐合并为2#煤，其层间距变化较⼤，届时根据其实际层间距确定具体⽀护⽅式。
第⼆章⼯程概况⼀、巷道⽤途简述721001⼯作⾯包括正巷、副巷、切眼。
副巷为回采时运料巷；正巷为回采时运煤巷；切眼内安装⽀架、采煤机、运输机进⾏回采。
一、工程概况本工程为某煤矿平巷掘进工程，巷道全长1000米，断面形状为直墙半圆拱形，底宽4米，直墙高3米，总高5米，断面面积为18.28平方米。
巷道主要穿越的岩层为坚固性系数f值为6-8的页岩，局部地段为f值为6-8的砂岩。
巷道施工要求确保安全、高效、优质，并尽量减少对围岩的破坏。
二、施工方案1. **施工工艺**（1）采用全断面一次成型的施工方法，减少掘进过程中的超欠挖。
（2）采用光面爆破技术，降低对围岩的破坏，提高巷道围岩的稳定性。
（3）采用YT-28型气腿式风动凿岩机进行钻孔，钻孔直径为40毫米。
（4）采用煤矿许用乳化炸药和电雷管毫秒延时起爆网路进行爆破。
2. **施工步骤**（1）根据巷道断面尺寸和岩石特性，确定炮孔布置方案。
（2）根据炮孔布置图进行爆破参数计算，包括孔深、装药量、延期时间等。
（3）按照掏槽孔-周边孔-辅助孔的顺序进行炮孔布置。
（4）进行爆破施工，确保爆破效果。
（5）爆破后进行通风、排尘、支护等后续工作。
3. **爆破参数**（1）孔深：根据经验，取孔深为2.0米。
（2）装药量：根据岩石特性和孔深，计算装药量，并调整成整数药卷。
（3）延期时间：采用毫秒延时电雷管，最后一段的延期时间不得超过130毫秒。
4. **炮孔布置**（1）掏槽孔：采用楔形掏槽，掏槽孔设置在巷道断面中央靠近底板处。
（2）周边孔：邦孔和顶孔布置在断面轮廓线内侧，离轮廓线10厘米左右，并以3%-5%的斜率外插。
（3）辅助孔：根据实际情况布置，保证爆破效果。
5. **安全措施**（1）爆破作业前，对施工人员进行安全教育和培训。
（2）爆破作业时，严格控制爆破参数，确保爆破效果。
（3）爆破后，立即进行通风、排尘、支护等后续工作，确保巷道安全。
（4）加强对爆破设备的检查和维护，确保设备安全运行。
三、施工进度安排1. 施工准备阶段：10天2. 钻孔、爆破阶段：60天3. 支护、通风、排尘阶段：30天4. 竣工验收阶段：10天总计：110天四、总结本煤矿平巷掘进工程施工方案，充分考虑了工程实际情况，确保了施工安全、高效、优质。
第一章、概况第一节概述一、巷道名称本《作业规程》指导掘进的巷道为一盘区回风暗斜井。
二、掘进的目的及用途通风、行人及运输三、巷道设计长度暗斜井井筒全长约300米，坡度为-16。
/3%。
上山。
四、预计开工时间本巷道开工自2012年03月01日。
(附图：一盘区回风暗斜井平面位置图)第二节编制依据一、工程图纸及批准时间工程图纸图号为：S1430—110(5)—1、2《北一盘区开拓巷道工程平、剖、断面图》批准时间为：2012年01月二、地质说明书及批准时间地质说明书名称为《开拓巷道掘进地质说明书》批准时间为：2012年02月1日三、矿压观测资料根据先期临近掘进的巷道可知，该施工的巷道地压为大地静力场型，为基本顶来压，巷道顶板、肩窝压力大，加强支护，确保施工安全。
四、其他技术规范山西省煤炭地质115勘查院提供的《马道头井田煤炭资源勘探地质报告》、新版《煤矿安全规程》、《煤矿井巷工程施工规范》、《煤矿井巷工程质量验收规范》等有关安全技术质量管理规定进行编制。
第二章地面相对位置及地质情况第一节地面相对位置及临近采区开采情况第二节煤（岩）层赋存特征一、地层该段地层属石炭系上统太远组C3t,巷道处5#煤层底板及5#煤层顶板位置，煤（岩）层属波状层理，煤层结构复杂，煤层含多层夹矸石，普氏系数f=2〜6。
根据勘探资料及实测资料，分析预测工作面区域断层稀少，但不排除煤层中破碎区及小断层发育，建议加强超前探测和支护，并采取加固措施，掘进中要按规定进行煤层结构探测，跟踪观测工作面面内煤层、夹矸的厚度、岩性变化情况。
二、（3#-5#）煤层顶底板情况顶板岩性主要为粗粒砂岩、含砾粗砂岩，局部为中-细砂岩，厚1.03〜41.90m,平均8.20m；底板岩性主要为泥岩、炭质泥岩，局部高岭岩、粉细砂岩，厚0.85〜41.30m，平均3.10m。
三、瓦斯、煤尘及煤的自燃马道头矿井各煤层自然瓦斯CH4最大值为19.16%各煤层瓦斯含量CH4为0.06-0.30山1/可燃煤，瓦斯带划分本区处于瓦斯逸散带之内通过进、回风立井揭3—5号煤层监测瓦斯含量为.02m/t,井下掘进现场揭露瓦斯含量.00m3/min,各煤层均有爆炸性危险，煤层易自燃。
目录一、综掘工作面施工工艺 (1)二、炮掘工作面施工工艺 (3)三、综掘机操作工艺 (5)四、综掘皮带机司机操作工艺 (7)五、掘进电钳工操作标准 (7)六、掘进修理工操作标准 (8)七、掘进放炮员操作标准 (8)一、综掘工作面施工工艺工艺流程：交接班→检查→割煤→敲帮问顶→修帮修顶→移前探梁→钻锚杆眼→注锚杆→挂金属网和钢带→紧固锚杆→清理回收工作面→打锚索（一）准备工具1、工具：扳手、钳子、螺丝刀、锤子等；2、备品配件：截齿、销子、喷雾头等；3、综掘机机所须润滑油等。
（二）进行交接班工作1、认真执行井下交接班制度，本班必须了解上一班工作面安全生产情况和设备运转情况，根据实际情况采取相应措施进行处理。
2、进入工作面首先检查工作面通风情况，观察风筒是否鼓涨，鼓涨说明风量充足，风筒距离工作面不大于12米。
3、开工前必须检查工作面支护情况，观察巷道顶帮是否保持设计形状，顶帮有无下沉和凸出，前探梁支护是否合格。
各种支护是否达到有关技术规定。
4、全面检查综掘机各部件完好情况，包括截齿、喷雾、照明、供电和油位等，有一项不完好不得开工。
5、根据激光线用卷尺检查巷道成形情况，检查巷道宽度、高度是否满足设计要求。
（三）作业1、工作面截割时一人站在掘进机非操作侧急停按扭后监护，其余人员不得站在掘进机前方和两侧。
截割深度原则上应根据作业规程规定的锚杆排距确定，但也必须结合工作面煤层软硬情况及时调整；截割宽度和高度必须依照激光线而定。
2、综掘机截割头切割方法：顶板岩性好时，一般由巷道底部向顶部切割。
顶板破碎时，应先从巷道顶部切割，并立即架好前探梁护好顶，再向下切割。
煤层较软或破碎时可将截割进尺深度调整为400mm，截割后先敲帮问顶，安全情况下进行超前锚杆支护，然后继续掘进，掘进到作业规程规定深度后方可挂网。
掘进半煤岩巷道应先割煤后割岩，即先软后硬的原则。
3、截割过程中，严格按照给定的中、腰线进行施工，掌握准确的截割范围，防止出现超挖欠挖现象。
