施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（K V A）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）方法二：①各用电设备组的计算负荷：有功功率：P js1＝Kx×ΣPe无功功率：Q js1＝P js1×tgφ视在功率：S js1＝(P2 js1 + Q2 js1)1/2＝P js1/COSφ＝Kx×ΣPe /COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：P js＝Kx×ΣP js1Q js＝P js×tgφS js＝(P2 js + Q2 js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/COSφ公式中：W——变压器的容量（KW）P——变压器服务范围内的总用电量（KW）K——功率损失系数，取1.05~1.1Cosφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。
方法二：Sn≥Sjs（一般为1.15~1.25Sjs）公式中：Sn --变压器容量（KW）Sjs--各用电设备组的视在计算负荷的总和（KVA）三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式：I=P/√3 V COSφ（≈1.5~2P）二线制线路上的电流计算公式：I=P/ V COSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务范围内的总用电量（KW）Cosφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（P L） / C△U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（k W·m）（P—有用功率，L--线路长度）C——计算系数，•三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL＝7.75。

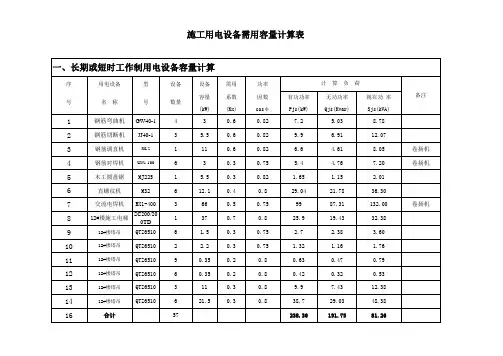

现场供电负荷计算一、用电设备一览表：二、现场供电负荷计算（一）线路一：1、施工区域用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中 P ──计算用电量(kW)，即供电设备总需要容量；Pc ──全部施工动力用电设备额定用量之和；Pa ──室内照明设备额定用电量之和；Pb ──室外照明设备额定用电量之和；K1 ──全部施工用电设备同时使用系数；总数18台以内取0.75；18—30台取0.7；30台以上取0.6（例计算中K1=0.75） K2 ──室内照明设备同时使用系数，取0.8；K3 ──室外照明设备同时使用系数，取1.0；全部施工动力用电设备额定用量：经计算得 P = 292.05kW。
2、配电导线截面计算:按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：其中 Il ──线路工作电流值(A)；Ul ──线路工作电压值(V),三相四线制低压时取380V。
经过计算得到 Il = 2×292.05 = 584.1A。
（二）线路二：1、办公区域用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中 P ──计算用电量(kW)，即供电设备总需要容量；Pc ──全部施工动力用电设备额定用量之和；Pa ──室内照明设备额定用电量之和；Pb ──室外照明设备额定用电量之和；K1 ──全部施工用电设备同时使用系数；总数18台以内取0.75；18—30台取0.7；30台以上取0.6；K2 ──室内照明设备同时使用系数，取0.8；K3 ──室外照明设备同时使用系数，取1.0；本例计算中K1=0.75；全部施工动力用电设备额定用量：经计算得 P = 9.33kW。
2、配电导线截面计算:按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：其中 Il ──线路工作电流值(A)；Ul ──线路工作电压值(V),三相四线制低压时取380V。
经过计算得到 Il = 2×9.33 = 18.66A。
施工现场临时用电、用水计算现场施工用电均按《施工现场临时用电安全技术规范》JGJ46-88标准规范要求执行，本工程实行三级供电，且采用具有专用保护零线的TN-S接零保护系统。
1.现场临电负荷计算P=1.24K1ΣP C=KW土建施工阶段施工设备一览表说明：一级配电箱的负荷计算，按照将照明负荷均匀地分配到配电箱上并照计算公式：P ＝1.1（K1∑Pc＋K2∑Pa＋K3∑Pb）进行。
本阶段A12配电箱作为备用配电箱，其设备布置按照标准的一级配电箱配置电气设备。
土建施工阶段室内外照明用电负荷计算表土建施工阶段室外照明用电量：16.48（kw）土建施工阶段室内照明用电量：4.5（kw）照明负荷将根据现场需要，尽可能地按照负荷均衡和就近的原则接入系统。
设备安装阶段施工设备一览表说明：设备安装阶段因塔吊基本处于停滞状态，塔吊的用电量未计入计算负荷之中。
一级配电箱的负荷计算，按照将照明负荷均匀地分配到各个配电箱上并照计算公式：P ＝1.1（K1∑Pc＋K2∑Pa＋K3∑Pb）进行。
设备安装阶段室内外照明用电负荷计算表本阶段室外照明总用电量：2.4（kw）本阶段室内照明总用电量： 21.3（kw）2.用电负荷分配从1#变电箱引出电路供场地用电，设置一级配电箱及若干二级配电箱。
3.变压器容量校核3.1土建施工阶段1#变电箱:P ＝1.1（K1∑Pc＋K2∑Pa＋K3∑Pb）＝1.1（0.6*456.6＋0.8*4.5＋1.0*21.48）= 328.9kwP――计算用电负荷容量，kw∑Pc――全部施工动力用电设备额定用电量之和，kw∑Pa――室内照明设备额定用电量之和，kw∑Pb――室外照明设备额定用电量之和，kwK1――全部施工用电设备同时使用系数，取0.6K2――室内照明设备同时使用系数，取0.8K3――室外照明设备同时使用系数，取1.0折算为变压器的负荷容量按照公式：P0＝1.05P／cosψ进行计算。
P0 ——折算到变压器的计算负荷容量，KVAcosψ——功率因数，取0.751.05——变压器的容量修正系数P——计算用电负荷容量，kwP0＝1.05P／cosψ＝1.05*328.9/cos0.75＝345.43kVA＜400kVA，满足要求3.2设备安装阶段 1#变电箱:P ＝1.1（K1∑Pc ＋K2∑Pa ＋K3∑Pb ）＝1.1（0.6*307.3＋0.8*21.3＋1.0*2.4）=224.6kw P ――计算用电负荷容量，kw∑Pc ――全部施工动力用电设备额定用电量之和，kw ∑Pa ――室内照明设备额定用电量之和，kw ∑Pb ――室外照明设备额定用电量之和，kw K1――全部施工用电设备同时使用系数，取0.6 K2――室内照明设备同时使用系数，取0.8 K3――室外照明设备同时使用系数，取1.0折算为变压器的负荷容量按照公式：P0＝1.05P ／cos ψ进行计算。
一. 施工临时用电计算（一）计算公式（二）需要系数的取定K1、K2、K3、K4——需要系数的取定参见下表:（三）施工用电容量计算1.总用电量计算2.阶段性用电量计算因为每个施工阶段的用电量都不一样,通过对施工进度计划的分析可将用电量情况分为三个阶段,如下表：(1）基坑支护完成前施工阶段(2）塔楼施工36层以下施工阶段(3）塔楼施工36层以上施工阶段二. 电缆的选择（一）选择原则电缆的选择按照每个施工区的需求进行配置。
我司需进行从甲方变压器专用配电房接驳电源至现场临边，配置临边配电柜，从独立配电柜输出电源（二级线路、三级线路）接驳点后的设计计算等。
本计算设计按总包要求进行二级电源的计算选择，并提供三级电源电箱配置接驳表及设备视在工作电流（不包括因线路长度造成的电损)数据，供相关单位接驳管理。
除特殊说明外，至二级配电柜的电缆全部采用YJV-0.6/1KV铜芯线.根据查询资料(《民用建筑电气设计手册》Ｐ304之表6。
2。
7-5)该型号电缆载流量如下：（二）电缆和箱柜的编号规则（三）主电缆的选择1.塔楼主电缆的选择塔楼的施工用电在封底前主要为钢结构用电，塔楼设计有4根电缆,有2根电缆作为钢结构施工专用，另外2根作为钢结构和其他专业施工合用。
(1）负荷计算(2）电缆选择通过查询电缆载流量表，电缆选择如下：2.A/C区地下室及裙楼主电缆的选择(1）负荷计算(2）电缆选择通过查询电缆载流量表,电缆选择如下:3.B/C区地下室主电缆的选择(1）负荷计算(2）电缆选择通过查询电缆载流量表,电缆选择如下：4.施工电梯主电缆的选择(1）塔楼北面及裙楼施工电梯主电缆的选择此计算为塔楼北面1#、2＃和3#以及裙楼8#和9＃施工电梯的负荷计算及电缆选择。
