同步带线性模组结构选型

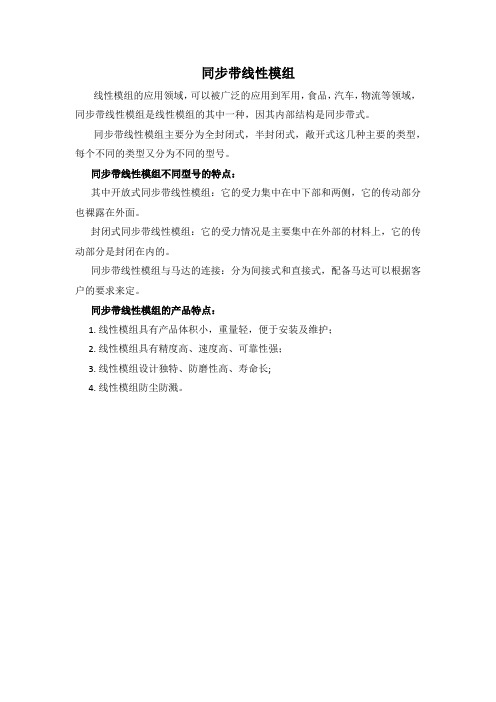

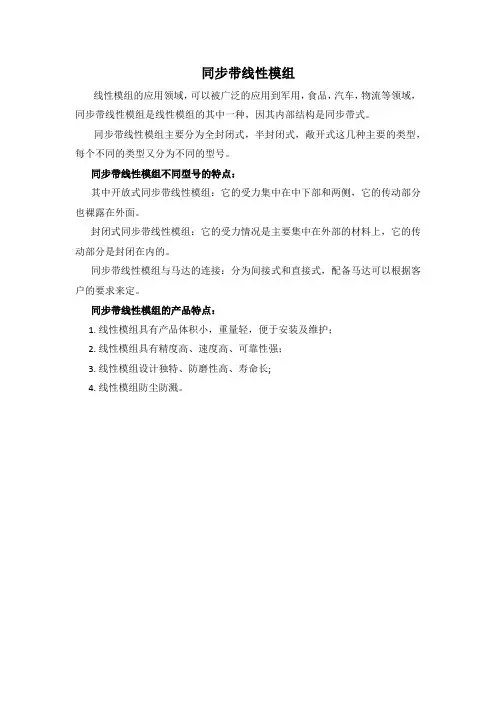

同步带线性模组
线性模组的应用领域，可以被广泛的应用到军用，食品，汽车，物流等领域，同步带线性模组是线性模组的其中一种，因其内部结构是同步带式。

同步带线性模组主要分为全封闭式，半封闭式，敞开式这几种主要的类型，每个不同的类型又分为不同的型号。

同步带线性模组不同型号的特点：
其中开放式同步带线性模组：它的受力集中在中下部和两侧，它的传动部分也裸露在外面。

封闭式同步带线性模组：它的受力情况是主要集中在外部的材料上，它的传动部分是封闭在内的。

同步带线性模组与马达的连接：分为间接式和直接式，配备马达可以根据客户的要求来定。

同步带线性模组的产品特点：
1. 线性模组具有产品体积小，重量轻，便于安装及维护；
2. 线性模组具有精度高、速度高、可靠性强；
3. 线性模组设计独特、防磨性高、寿命长;
4. 线性模组防尘防溅。

同步带选型步骤及计算一、同步带传动特点同步带传动是由一根周表面设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各自优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动力。

1、传动带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，噪音小；2、传动比围大，一般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从几瓦到数百千瓦；3、传动效率高，结构紧凑，还适于多轴转动，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作；4、广泛应用于汽车、五金、纺织、机床、办公机械、电动工具、电动门窗、家用电器、仪表仪器、食品包装机械、矿山、石油化工及其它类型的传动。

二、同步带分类及各种形式的同步带应用说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。

在 60 年代该种规格制度曾应用于日、意、等国，后随国际交流的需要，各国同步带规格制度逐渐统一到节距制。

目前仅前联及东欧各国仍采用模数制。

2、周节制：即同步带的主要参数是带齿节距，按节距大小不同，相应带、轮有不同的结构尺寸。

该种规格制度目前被列为国际标准。

3、特殊节距制（公制 T 型齿同步带）：又称特殊节距制同步带轮，除具有一般同步带传动的优点以外，由于其齿形为方形的特点，于圆弧齿形带轮相比较，则可以允许更大的线速度，也就是说公制 T 型齿同步带轮可以满足较高转速的传动。

4、圆弧齿：近年来又发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能力比梯形齿好，圆弧齿同步带的问世，扩大了同步带的传动围，该同步带不但能适用于高速低扭矩的场合，也能适用于低速高扭矩的场合。

备注：汽车同步带和圆弧齿同步带也分别采用特定的节距；齿形带的工作面目前用得最多的是梯形齿。

三、同步带选型计算步骤工况系数选择 KA工况系数选择 KA 备注参数四、为什么要进行带传动的紧首先带传动工作一段时间后就会由于塑性变形而松弛而使初拉力减小，传动能力下降，这时必须重新紧。

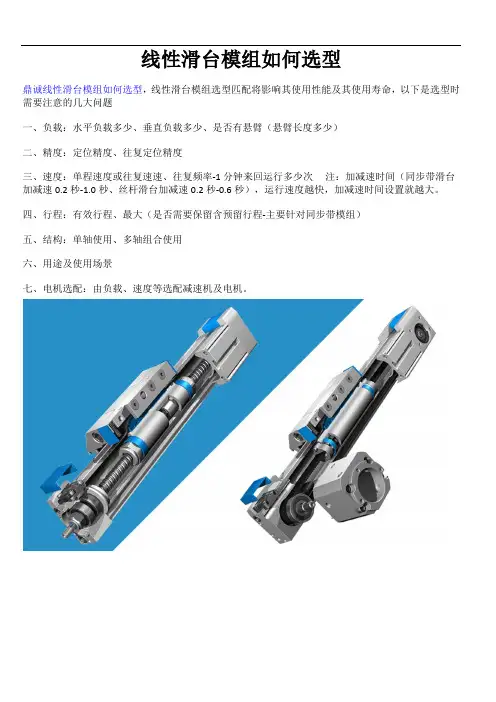

线性滑台模组如何选型
鼎诚线性滑台模组如何选型，线性滑台模组选型匹配将影响其使用性能及其使用寿命，以下是选型时需要注意的几大问题
一、负载：水平负载多少、垂直负载多少、是否有悬臂（悬臂长度多少）
二、精度：定位精度、往复定位精度
三、速度：单程速度或往复速速、往复频率-1分钟来回运行多少次注：加减速时间（同步带滑台加减速0.2秒-1.0秒、丝杆滑台加减速0.2秒-0.6秒），运行速度越快，加减速时间设置就越大。

四、行程：有效行程、最大（是否需要保留含预留行程-主要针对同步带模组）
五、结构：单轴使用、多轴组合使用
六、用途及使用场景
七、电机选配：由负载、速度等选配减速机及电机。

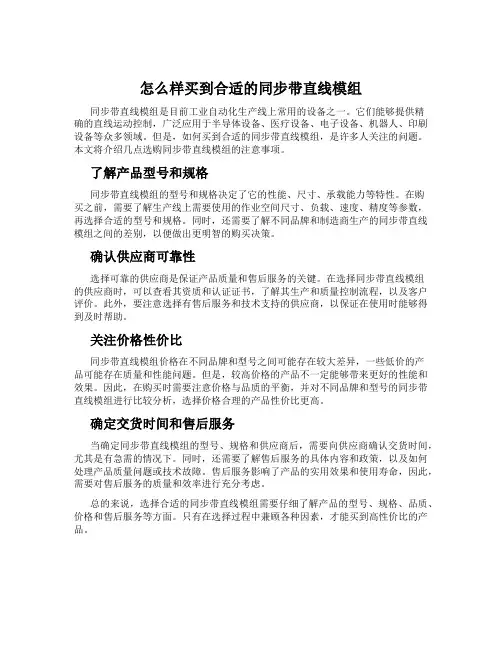

怎么样买到合适的同步带直线模组同步带直线模组是目前工业自动化生产线上常用的设备之一。

它们能够提供精确的直线运动控制，广泛应用于半导体设备、医疗设备、电子设备、机器人、印刷设备等众多领域。

但是，如何买到合适的同步带直线模组，是许多人关注的问题。

本文将介绍几点选购同步带直线模组的注意事项。

了解产品型号和规格同步带直线模组的型号和规格决定了它的性能、尺寸、承载能力等特性。

在购买之前，需要了解生产线上需要使用的作业空间尺寸、负载、速度、精度等参数，再选择合适的型号和规格。

同时，还需要了解不同品牌和制造商生产的同步带直线模组之间的差别，以便做出更明智的购买决策。

确认供应商可靠性选择可靠的供应商是保证产品质量和售后服务的关键。

在选择同步带直线模组的供应商时，可以查看其资质和认证证书，了解其生产和质量控制流程，以及客户评价。

此外，要注意选择有售后服务和技术支持的供应商，以保证在使用时能够得到及时帮助。

关注价格性价比同步带直线模组价格在不同品牌和型号之间可能存在较大差异，一些低价的产品可能存在质量和性能问题。

但是，较高价格的产品不一定能够带来更好的性能和效果。

因此，在购买时需要注意价格与品质的平衡，并对不同品牌和型号的同步带直线模组进行比较分析，选择价格合理的产品性价比更高。

确定交货时间和售后服务当确定同步带直线模组的型号、规格和供应商后，需要向供应商确认交货时间，尤其是有急需的情况下。

同时，还需要了解售后服务的具体内容和政策，以及如何处理产品质量问题或技术故障。

售后服务影响了产品的实用效果和使用寿命，因此，需要对售后服务的质量和效率进行充分考虑。

总的来说，选择合适的同步带直线模组需要仔细了解产品的型号、规格、品质、价格和售后服务等方面。

只有在选择过程中兼顾各种因素，才能买到高性价比的产品。

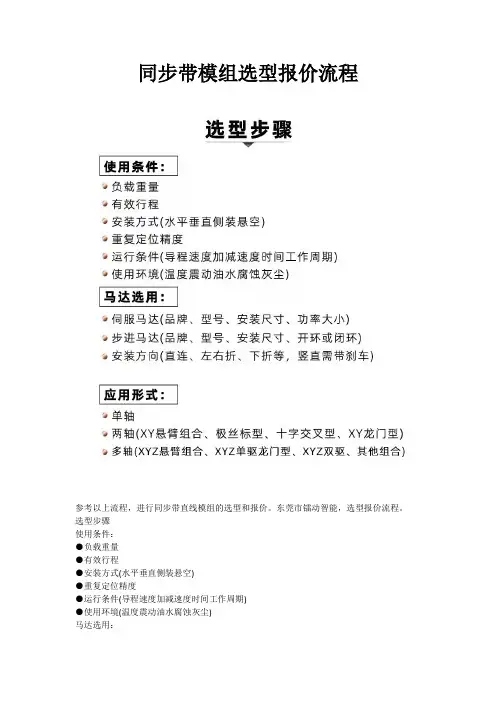

同步带模组选型报价流程
参考以上流程，进行同步带直线模组的选型和报价。

东莞市镭动智能，选型报价流程。

选型步骤
使用条件：
●负载重量
●有效行程
●安装方式(水平垂直侧装悬空)
●重复定位精度
●运行条件(导程速度加减速度时间工作周期)
●使用环境(温度震动油水腐蚀灰尘)
马达选用：
●伺服马达(品牌、型号、安装尺寸、功率大小)
●步进马达(品牌、型号、安装尺寸、开环或闭环)
●安装方向(直连、左右折、下折等，竖直需带刹车)
应用形式：
●单轴
●两轴(XY悬臂组合、极丝标型、十字交叉型、XY龙门型)
●多轴(XYZ悬臂组合、XYZ单驱龙门型、XYZ双驱、其他组合)
确认客人报价
1.是否含税开票
2.做正式报价单
3.通过邮件，或者微信，发送给客人，确认签回报价单
4.如果客人同意报价，会直接下采购单，或者到淘宝，阿里巴巴店铺直接下单。

第一步：设计功率Pd=KA*P P设计时所需传递的功率，KA见下图
第二步：选定带型节距Pb，根据Pd和nt由下图选取
第三步：小带轮齿数Z1 >=Z1min
第四步：小带轮节圆直径
第五步：大齿轮齿数
第六步：大带轮节圆直径
第七步：带速
第八步：初定轴间距（根据结构确定）
第九步：选择节线长度Lp
第十步：带齿数（见上一步中注2）第十一步：实际中心距
第十二步：调整量S和安装量I
第十三步：啮合齿数zm
第十四步：啮合齿数系数Kz
第十五步：基本额定功率P0
第十六步：求带宽
第十七步：紧边张力F1和松边张力F2 第十八步：压轴力F Q =KF*(F1+F2)
第十九步：带轮设计
总结：
确定一根同步带，需要带型、带长及带宽
（1）带长L0的确定
带长公式：，可知带长与a0、d1、d2有关，而
，，
可知带长与大小带轮齿数Z1、Z2及节距Pb有关。

1.1 节距Pb的确定
根据设计功率Pd=KA*P及转数n选择带型，如带型3M
1.2齿数的确定
根据不同带型及转数，确定带轮的最小齿数（如带型3M、转数为3000时带轮的最小齿数20）；再根据结构最终确定齿数
带长确定后，查标准带长即可确定同步带的长度。

（2）带宽的确定
由公式可知：带宽与bs0、K L、K Z、P0、P d 有关，直接查取相关表格即可；在选取宽度时还要考虑实际情况。

同步带选型手册1. 简介同步带，又称为齿形带、齿轮带或正齿带，是一种用于传达动力的传动装置。

它使用带状材料制成，通常由橡胶或聚氨酯等材料制成，并具有均匀分布的齿状结构，以实现与其它齿轮或滚轮的顺畅传动。

同步带广泛用于各种机械设备中，如汽车发动机、工业机械、家用电器等。

选型是同步带应用中非常重要的一步，正确的选型能够保证同步带在实际工作中的可靠性和高效性。

本手册将介绍同步带选型的基本原则、常见的选型参数以及选型方法，并提供一些实用的选型注意事项。

2. 选型原则在进行同步带选型时，需要考虑以下几个基本原则：2.1 载荷需求根据实际应用中所需要传递的功率和转速，确定所需的同步带类型和尺寸。

同步带的尺寸选择应考虑到所需承载的最大转矩和传递的最大功率。

2.2 心理需求根据应用的特殊要求，如紧凑性、低噪音、高精度等，选择适合的同步带材料和结构形式。

2.3 经济需求在满足技术要求的前提下，选择成本较低的同步带，以降低生产成本。

3. 选型参数在进行同步带选型时，需要关注以下几个主要参数：3.1 带轮直径和中心距离带轮直径是指同步带承载带动力的带轮直径，而中心距离是指传动装置中两个带轮轴心之间的距离。

选择合理的带轮直径和中心距离，能够使同步带在工作过程中保持适当的张紧力，从而提高传动效率。

3.2 齿型和模数同步带的齿型和模数与带轮的齿型和模数应匹配。

选用合适的齿型和模数，能够提高传动效率和精度，并减少噪音和振动。

3.3 带速比带速比是指传动装置中输入轴和输出轴的转速之比，即输出转速与输入转速的比值。

根据实际应用需求，选择合适的带速比以满足工作要求。

3.4 带长和齿数带长和齿数决定了同步带的尺寸。

根据带轮直径和中心距离以及齿型和模数，选择合适的带长和齿数，以保证传动装置的正常工作。

4. 选型方法在进行同步带选型时，可以按照以下步骤进行：4.1 确定需求准确地确认传动需求，包括带轮直径、中心距离、带速比、输出功率等。

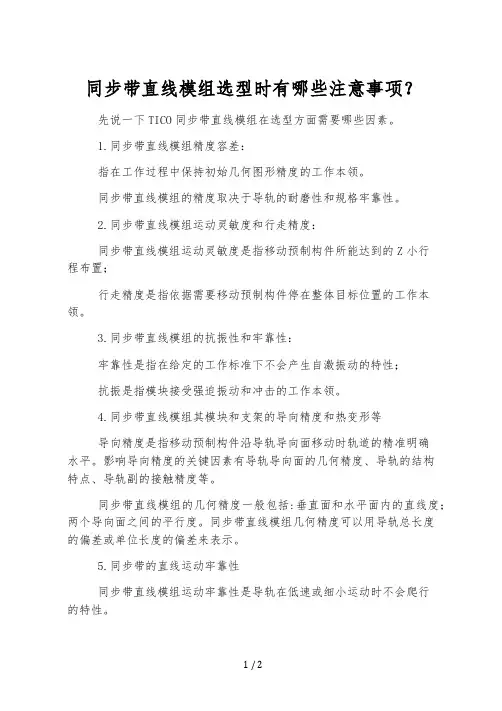

同步带直线模组选型时有哪些注意事项？
先说一下TICO同步带直线模组在选型方面需要哪些因素。

1.同步带直线模组精度容差：
指在工作过程中保持初始几何图形精度的工作本领。

同步带直线模组的精度取决于导轨的耐磨性和规格牢靠性。

2.同步带直线模组运动灵敏度和行走精度：
同步带直线模组运动灵敏度是指移动预制构件所能达到的Z小行
程布置；
行走精度是指依据需要移动预制构件停在整体目标位置的工作本领。

3.同步带直线模组的抗振性和牢靠性：
牢靠性是指在给定的工作标准下不会产生自激振动的特性；
抗振是指模块接受强迫振动和冲击的工作本领。

4.同步带直线模组其模块和支架的导向精度和热变形等
导向精度是指移动预制构件沿导轨导向面移动时轨道的精准明确
水平。

影响导向精度的关键因素有导轨导向面的几何精度、导轨的结构
特点、导轨副的接触精度等。

同步带直线模组的几何精度一般包括:垂直面和水平面内的直线度；两个导向面之间的平行度。

同步带直线模组几何精度可以用导轨总长度
的偏差或单位长度的偏差来表示。

5.同步带的直线运动牢靠性
同步带直线模组运动牢靠性是导轨在低速或细小运动时不会爬行
的特性。

6.电机驱动器的选择
可依据不同的规定选择不同的电机。

伺服电机可用于较低的规格。

假如了速度，可以考虑步进电机闭环掌控。

要求速度和精度，这种情况下可以考虑交流伺服电机。

当安装室内空间有规定时，可以选择驱动器和电机一体化的伺服
电机。

客户可以依据本身的需求供给合适的电机匹配方案，掌控成本，
保证特性和质量。

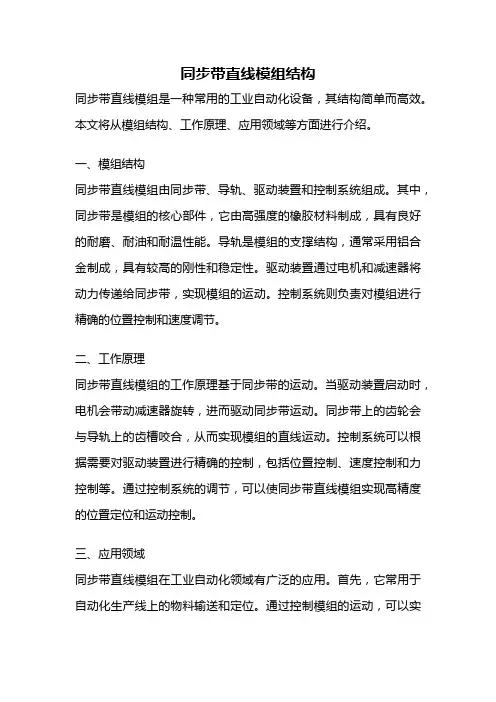

同步带直线模组结构同步带直线模组是一种常用的工业自动化设备，其结构简单而高效。

本文将从模组结构、工作原理、应用领域等方面进行介绍。

一、模组结构同步带直线模组由同步带、导轨、驱动装置和控制系统组成。

其中，同步带是模组的核心部件，它由高强度的橡胶材料制成，具有良好的耐磨、耐油和耐温性能。

导轨是模组的支撑结构，通常采用铝合金制成，具有较高的刚性和稳定性。

驱动装置通过电机和减速器将动力传递给同步带，实现模组的运动。

控制系统则负责对模组进行精确的位置控制和速度调节。

二、工作原理同步带直线模组的工作原理基于同步带的运动。

当驱动装置启动时，电机会带动减速器旋转，进而驱动同步带运动。

同步带上的齿轮会与导轨上的齿槽咬合，从而实现模组的直线运动。

控制系统可以根据需要对驱动装置进行精确的控制，包括位置控制、速度控制和力控制等。

通过控制系统的调节，可以使同步带直线模组实现高精度的位置定位和运动控制。

三、应用领域同步带直线模组在工业自动化领域有广泛的应用。

首先，它常用于自动化生产线上的物料输送和定位。

通过控制模组的运动，可以实现物料的精确定位和传送，提高生产效率。

其次，同步带直线模组还可以应用于自动化装配线上的零部件装配。

通过模组的运动控制，可以实现零部件的自动装配和组装，降低人工成本并提高装配质量。

此外，同步带直线模组还可以应用于自动化仓储系统、机器人搬运系统等领域，实现物料的快速搬运和存储。

总结：同步带直线模组是一种结构简单而高效的工业自动化设备。

它由同步带、导轨、驱动装置和控制系统组成，通过同步带的运动实现模组的直线运动。

在工作过程中，控制系统对模组进行精确的位置控制和速度调节。

同步带直线模组在物料输送、定位和装配等方面有广泛的应用，可以提高生产效率和产品质量。

随着工业自动化的不断发展，同步带直线模组的应用前景将更加广阔。
