自动控制原理实验报告
实验指导老师：
学院：电气与信息工程学院
班级：
姓名：学号：
2013年12月
实验一 控制系统典型环节的模拟实验
一、实验目的
1．掌握控制系统中各典型环节的电路模拟及其参数的测定方法。 2．测量典型环节的阶跃响应曲线，了解参数变化对环节输出性能的影响。
二、实验内容
1．对表一所示各典型环节的传递函数设计相应的模拟电路(参见表二)
表一：典型环节的方块图及传递函数 典型环节名称 方 块 图
传递函数 比例 （P ）
K )
s (U )
s (Uo i = 积分 （I ）
TS
1
)s (U )s (Uo i =
比例积分 （PI ）
TS
1
K )s (U )s (Uo i +
= 比例微分 （PD ）
)TS 1(K )
s (U )
s (Uo i += 惯性环节 （T ）
1
TS K
)s (U )s (Uo i +=
比例积分 微分（PID ）
S T S
T 1
Kp )s (U )s (Uo d i i ++=
表二：典型环节的模拟电路图
各典型环节
模拟电路图名称
比例
（P）
积分
（I）
比例积分
（PI）
比例微分
（PD）
惯性环节
（T）
各典型环节
模拟电路图
名称
比例积分
微分（PID）
2．测试各典型环节在单位阶跃信号作用下的输出响应。
3．改变各典型环节的相关参数，观测对输出响应的影响。
三、实验内容及步骤
1．观测比例、积分、比例积分、比例微分和惯性环节的阶跃响应曲线。
①准备：使运放处于工作状态。
将信号发生器单元U1的ST端与+5V端用“短路块”短接，使模拟电路中的场效应管（K30A）夹断，这时运放处于工作状态。
②阶跃信号的产生：
电路可采用图1-1所示电路，它由“阶跃信号单元”（U3）及“给定单元”（U4）组成。
具体线路形成：在U3单元中，将H1与+5V端用1号实验导线连接，H2端用1号实验导线接至U4单元的X端；在U4单元中，将Z端和GND端用1号实验导线连接，最后由插座的Y 端输出信号。
以后实验若再用阶跃信号时，方法同上，不再赘述。
实验步骤：
①按表二中的各典型环节的模拟电路图将线接好(先接比例)。(PID先不接)
②将模拟电路输入端(U i)与阶跃信号的输出端Y相连接；模拟电路的输出端(Uo)接至示波器。
③按下按钮(或松开按钮)SP时，用示波器观测输出端的实际响应曲线Uo(t)，且将结果记下。改变比例参数，重新观测结果。
④同理得积分、比例积分、比例微分和惯性环节的实际响应曲线，它们的理想曲线和实际响应曲线参见表三。
2．观察PID环节的响应曲线。
实验步骤：
①将U1单元的周期性方波信号(U1 单元的ST端改为与S端用短路块短接，S11波段开关置于“方波”档，“OUT”端的输出电压即为方波信号电压，信号周期由波段开关S11和电位器W11调节，信号幅值由电位器W12调节。以信号幅值小、信号周期较长比较适宜)。
②参照表二中的PID模拟电路图，按相关参数要求将PID电路连接好。
③将①中产生的周期性方波信号加到PID环节的输入端（U i），用示波器观测PID输出端(Uo)，改变电路参数，重新观察并记录。
表三：
典型环节传递函数参
数与模拟电
路参数
关
系
单位阶跃
响应
理想阶跃响应曲线实测阶跃响应曲线

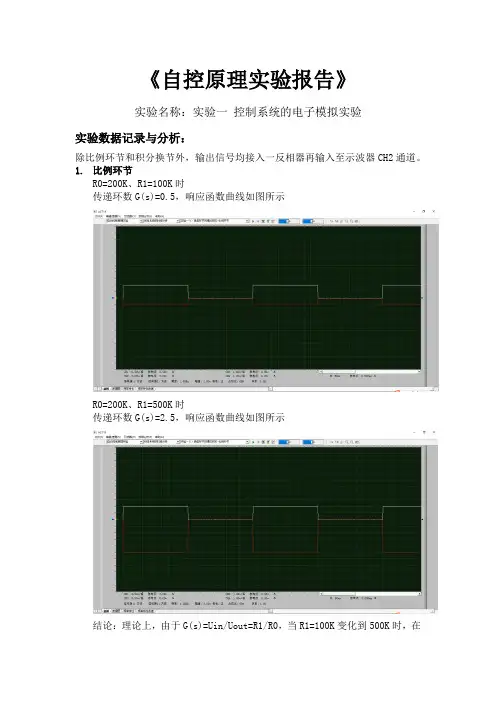

比例K=
1
R
R
μo(t)=K
Ro=
250
K
R1=
100
K
R1=
250
K
′
典型环节传递函数参
数与模拟电
路参数
关
系
单位阶跃
响应
理想阶跃响应曲线实测阶跃响应曲线
惯性K=
1
R
R
T=R1C
μo(t)=
K(1-e-t/T)
R1=
250
K
Ro=
250
K
C=
1μ
F
C=
2μ
F
I T=RoC μ
o(t)=t
T
1
Ro=
200
K
C=
1μ
F
C=
2μ
F
PI K=
1
R
R
T=RoC
μ
o(t)=K+
t
T
1
R1=
100
K
Ro=
200
K
C=
1uF
C=
2uF
PD K=
2
1
R
R
R+
T=
2
1
2
1
R
R
C
R
R
+
理想：μ
o(t)=
KTδ(t)+K
实测：μ
o(t)=
2
1
R
R
R+
+
3
2
1
R
R
R
R
e-t/R3C
Ro=
100
K
R2=
100
K
C=1
uF
R3=
10K
R1=
100
K
R1=
200
K
典型环节传递函数参
数与模拟电
路参数
关
系
单位阶跃
响应
理想阶跃响应曲线实测阶跃响应曲线
PID K P=
Ro
1
R
T I=Ro C1
T D=
2
2
1C
R
R
R
理想：μ
o(t)= T Dδ
(t)+Kp+
t
T
1
I
实测：μ
o(t)=
Ro
R
R2
1
+
+
1
2
2
1
RoC
C
R
t
RoC
1
+
[1+
(
1
C
R
C
R
2
2
1
1-
)e-t/R3C2
Ro=
100
K
R2=1
0K
R3=
10K
C1=
C2=
1μ
F
R1=
100
K
R1=
200
K
四、实验思考题：
1．为什么PI和PID在阶跃信号作用下，输出的终值为一常量？
答：按理论来说，只要输入的阶跃信号一直保持，PI和PID的响应曲线就不会是常量，因为这两个环节中I作为积分器是会随着时间的改变而逐渐累积的，所以不可能为常量的。估计有两个原因，①过早的把阶跃信号置零了②输入没有置零，但是显示窗口限制了显示，所以看起来像是常量！
2．为什么PD和PID在单位阶跃信号作用下，在t=0时的输出为一有限值？
答：在一个闭环系统中，即使是一个阶跃信号，由于存在积分器和微分器的作用，T=0时输出也是一个有限值。
五、实验总结：
阶跃信号
PID控制
惯性环节
比例环节
实验二 线性定常系统的瞬态响应和稳定性分析
一、实验目的
1．通过二阶、三阶系统的模拟电路实验，掌握线性定常系统动、静态性能的一般测试方法。
2．研究二阶、三阶系统的参数与其动、静态性能间的关系。
二、实验原理
1．二阶系统
图2-1为二阶系统的方块图。由图可知，系统的开环传递函数 G(S)=
)1S T (S K
)1S T (S K 111+=+τ，式中K=τ
1K
相应的闭环传递函数为
1
12121T K S T 1S T K
K
S S T K
)S (R )S (C +
+=++= ………………………① 二阶系统闭环传递函数的标准形式为
)S (R )
S (C =n 2n 2n 2S 2S ω+ξω+ω ………………………② 比较式①、②得：ωn =
1
1
1
T K T K τ= ………………………③ ξ=1
KT 21=
1
1K T 2
1τ
………………………④
图中τ=1s ，T 1=0.1s
图2-1
表一列出了有关二阶系统在三种情况(欠阻尼，临界阻尼、过阻尼)下具体参数的表达式，以便计算理论值。
图2-2为图2-1的模拟电路，其中τ=1s ，T 1=0.1s ，K 1分别为10、5、2.5、1，即当电
路中的电阻R 值分别为10K 、20K 、40K 、100K 时系统相应的阻尼比ξ为0.5、2
1
、1、1.58，
它们的单位阶跃响应曲线为表二所示。
表一：
一种情况 各参数
0＜ξ＜1
ξ=1 ξ＞1
K K=K 1/τ=K 1 ωn
ωn=τ11T /K =1K 10
ξ ξ
11T K 2
1
τ=
11K 2K 10 C(tp) C(tp)=1+e
—ξπ/
2
1ξ-
C(∞) 1
Mp%
Mp= e —ξπ/
21ξ-
tp(s)
tp=
2
n 1ξ
-ωπ
ts(s)
ts=
n
4ξω
表二：二阶系统不同ξ值时的单位阶跃响应
R 值
ξ
单位阶跃响应曲线
10K 0.5
R 值 ξ 单位阶跃响应曲线
20K
2
1
40K 1
100K 1．58
②模拟电路图：
G(S)=)1S 1.0(S K 1+=
)
1S 1.0(S R K
100+ K1=100K/R ξ=
1
1K 2K 10
ωn=1K 10
2．三阶系统
图2—3、图2—4分别为系统的方块图和模拟电路图。由图可知，该系统的开环传递函数为：
G(S)=
)2S T )(1S T (S K 21++，式中T 1=0.1S ，T 2=0.51S ，K=R
510
系统的闭环特征方程： S(T 1+1)(T 2S+1)+K=0 即0.051S 3
+0.61S 2
+3+K=0
由Routh 稳定判据可知K ≈12 (系统稳定的临界值)系统产生等幅振荡，K ＞12，系统不稳定，K ＜12，系统稳定。
图2—3 三阶系统方块图
图2—3 三阶系统方块图
三、实验内容
1．通过对二阶系统开环增益的调节，使系统分别呈现为欠阻尼0＜ξ＜1(R=10K ，K=10),临界阻尼ξ=1(R=40K ，K=2.5)和过阻尼ξ＞1(R=100K ，K=1)三种状态，并用示波器记录它们的阶跃响应曲线。
2．能过对二阶系统开环增益K 的调节，使系统的阻尼比ξ=
2
1
=0.707(R=20K ，K=5)，
观测此时系统在阶跃信号作用下的动态性能指标：超调量Mp ，上升时间tp 和调整时间ts 。
3．研究三阶系统的开环增益K 或一个慢性环节时间常数T 的变化对系统动态性能的影
响。
4．由实验确定三阶系统稳定由临界K值，并与理论计算结果进行比较。
四、实验步骤
准备工作：将“信号发生器单元”U1的ST端和+5V端用“短路块”短接，并使运放反馈网络上的场效应管3DJ6夹断。本试验中选用普通示波器。
1．二阶系统瞬态性能的测试
①按图2-2接线，图中的输入信号r(t)参照实验一中阶跃信号的产生方法。
使图中R分别等于100K、40K、10K时，用示波器分别观测系统阶跃的输出响应波形，响应曲线参见表一、二。
②调节R，使R=20K(此时ξ=0.707)，然后用示波器观测系统的阶跃响应曲线，并由曲线测出超调量Mp，上升时间t p和调整时间t s。并将测量值与理论计算值进行比较，参数取值及响应曲线参见表一、二。
2．三阶系统性能的测试
①按图2-4接线，并使R=30K。
②用示波器观测系统在阶跃信号作用下的输出波形。
③减小开环增益(令R=42.6K，100K)，观测这二种情况下系统的阶跃响应曲线。07④在同一个K值下，如K=5.1(对应的R=100K)，将第一个惯性环节的时间常数由0.1s变为1s，然后再用示波器观测系统的阶跃响应曲线。并将测量值与理论计算值进行比较，参数取值及响应曲线参见表三、四。
表三：
参数项目
R
KΩ
K
(1/s)
ωn
(1/s
)
ξ
C
(tp)
C
(OO
)
Mp(%) Tp(s) ts(s)
阶跃响应曲线
测量
计算
测量
计算
测量
计算
0＜ξ＜1 欠阻尼响应10 10 10 0.5 4.6 4
15
16
0.4
0.36
0.75
0.8 20 5 7.07
0.7
07
4.2 4
5
4
0.65
0.63
0.8
0.8
ξ=1
临界阻尼响应40 2.5 5 5 —— 4 ————
0.0
0.94
ξ＞1
过阻尼响应100 1 3.16
1.5
8
—— 4 ————
3.6
3.55
注意：临界状态时(即ξ=1) ts=4.7/ωn
表四：
R(KΩ) K 输出波形稳定性
30 17 不稳定(发散)
42.6 11.96 临界稳定(等幅
振荡)
100 5.1 稳定(衰减振荡)
五、实验思考题
1．为什么图2-1所示的二阶系统不论K增至多大，该系统总是稳定的？
答：二阶没送。
2．通过改变三阶系统的开环增益K和第一个惯性环节的时间常数，讨论得出它们的变化对系统的动态性能产生什么影响？
答：：G(S)=K/ [S(T1 S+1)( T2 S+2)],通过改变开环增益K和T1改变G(S)的大小，从而影响动态性能的变化。
六、实验波形图
R=10K
R=20K
R=40K
R=100k
实验三 自动控制系统的校正
一、实验目的
1．掌握串联校正装置设计的一般方法。
2．设计一个有源串联超前校正装置，使之满足实验系统动、静态性能的要求。
二、实验内容
1．未校正系统的方块图如图3—1所示，设计相应的模拟电路图，参见图3—2。
图3—1 未校正系统的方块图
图3—2 未校正系统的模拟电路图
ωn=6.32 Mp=60%
2．由闭环传递函数G(S)=40
S 2S 40
2++ ts=4s
ξ=0.158 静态误差系统数Kv=20 1/s 3．用示波器观测并记录未校正系统在阶跃信号作用下的动态性能指标Mp 、t s 、t p 4．根据系统动态性能的要求，设计一个超前校正装置，其传递函数为：
Gc(s)=
1
S 05.01
S 5.0++
其模拟电路图为3—3所示。要求校正后系统Kv=20，Mp=0.25，t s ≤1s ，
图3—3 校正装置电路
校正后系统的方块图为图3—4所示
由图可知，该系统的开环传递函数为
G(S)=)
20S (S 400
)1S 05.0(S 20+=
+ 与二阶系统标准形式的开环传递函数相比较，得
ωn=
400=20 2ξωn=20 ξ=0.5 Mp=2
1ξξπ--
e
=0.163＜0.25
图3—5 校正后系统的模拟电路图
三、实验步骤
准备：将“信号发生器单元”U1的ST 端和+5V 端用短路块短接。本实验中选用普通示波器。
1．按照图3—2接线，图中的输入信号r(t)参照实验一中阶跃信号的产生方法,并核对图中各环节的参数是否完全满足图3—1所示系统的要求。
2．加入阶跃输入电压，用示波器观察并记录系统输出响应曲线及其性能指标：超调量Mp 和调节时间t s 。
3．按图3—5的要求接入校正装置。
4．在图3—5的输入端引入阶跃控制电压，并用示波器观察和记录校正后系统的超调量Mp 和调节时间t s ，以检验系统是否完全满足预期的设计要求。
5．具体参数及响应曲线请参照表3-1。
四、实验波形图
未加校正时
校正后
四、实验思考题
1．阶跃输入信号为什么不能取得太大？
答：单位阶跃信号的幅度是1，这个1可以理解为归一化后的值。阶跃信号是用来检验系统响应的，它的值不一定是1，太大的话可能造成系统输出出现饱和或者出现反复振荡造成不稳定。
2．为什么图3—3所示的校正装置是超前校正装置？
答：传递函数的相角始终大于零，a>1。
3．你能解释校正后系统的瞬态响应变快的原因吗？
答：由于实际控制系统具有惯性、摩擦、阻尼等原因。
表3-1
参数
项目
Mp(%)
Ts(s)
阶 跃 响 应 曲 线
未校正 0.6 4
校正后 0.125 0.42
实验四 控制系统的频率特性
一、被测系统的方块图及原理：
图4—1 被测系统方块图
系统(或环节)的频率特性G(j ω)是一个复变量，可以表示成以角频率ω为参数的幅值和相角。
G(j ω)=|G(j ω)| G(j ω) （4—1） 本实验应用频率特性测试仪测量系统或环节的频率特性。 图4—1所示系统的开环频率特性为： G 1(j ω) G 2(j ω)H(j ω)=
)
j (E )
j (B /|)j (E )j (B |)j (E )j (B ωωωω=ωω （4—2） 采用对数幅频特性和相频特性表示，则式(4—2)表示为：
20lg|G 1(j ω) G 2(j ω)H(j ω)|=20lg|
)
j (E )
j (B ωω| =20lg|B(j ω)| —20lg|E(j ω)| （4—3） G 1(j ω) G 2(j ω)H(j ω)=/
)
j (E )
j (B ωω= / B(j ω)—/E(j ω) （4—4） 将频率特性测试仪内信号发生器产生的超低频正弦信号的频率从低到高变化，并施加于被测系统的输入端[r(t)]，然后分别测量相应的反馈信号[b(t)]和误差信号[e(t)]的对数幅值和相位。频率特性测试仪测试数据经相关器件运算后在显示器中显示。
根据式(4—3)和式(4—4)分别计算出各个频率下的开环对数幅值和相位，在半对数坐标纸上作出实验曲线：开环对数幅频曲线和相频曲线。
根据实验开环对数幅频曲线画出开环对数幅频曲线的渐近线，再根据渐近线的斜率和转角频确定频率特性(或传递函数)。所确定的频率特性(或传递函数)的正确性可以由测量的相频曲线来检验，对最小相位系统而言，实际测量所得的相频曲线必须与由确定的频率特性(或传递函数)所画出的理论相频曲线在一定程度上相符。如果测量所得的相位在高频(相对于转角频率)时不等于－90°(q －p)［式中p 和q 分别表示传递函数分子和分母的阶次］，那么，频率特性(或传递函数)必定是一个非最小相位系统的频率特性。
二、被测系统的模拟电路图：见图4－2
图4—2 被测系统
注意：所测点-c(t)、-e(t)由于反相器的作用，输出均为负值，若要测其正的输出点，可分别在-c(t)、-e(t)之后串接一组1/1的比例环节，比例环节的输出即为c(t)、e(t)的正输出。
三、实验内容及步骤
在此实验中，我们利用TKKL-4型系统中的U 15 D/A 转换单元将提供频率和幅值均可调的基准正弦信号源，作为被测对象的输入信号，而TKKL-4型系统中测量单元的CH1通道用来观测被测环节的输出（本实验中请使用频率特性分析示波器），选择不同角频率及幅值的正弦信号源作为对象的输入，可测得相应的环节输出，并在PC 机屏幕上显示，我们可以根
自动控制原理实验 实验报告 实验三闭环电压控制系统研究 学号姓名 时间2014年10月21日 评定成绩审阅教师
实验三闭环电压控制系统研究 一、实验目的： （1）通过实例展示，认识自动控制系统的组成、功能及自动控制原理课程所要解决的问题。 （2）会正确实现闭环负反馈。 （3）通过开、闭环实验数据说明闭环控制效果。 二、预习与回答： （1）在实际控制系统调试时，如何正确实现负反馈闭环？ 答：负反馈闭环，不是单纯的加减问题，它是通过增量法实现的，具体如下： 1.系统开环； 2.输入一个增或减的变化量； 3.相应的，反馈变化量会有增减； 4.若增大，也增大，则需用减法器； 5.若增大，减小，则需用加法器，即。 （2）你认为表格中加1KΩ载后，开环的电压值与闭环的电压值，哪个更接近2V？ 答：闭环更接近。因为在开环系统下出现扰动时，系统前部分不会产生变化。故而系统不具有调节能力，对扰动的反应很大，也就会与2V相去甚远。 但在闭环系统下出现扰动时，由于有反馈的存在，扰动产生的影响会被反馈到输入端，系统就从输入部分产生了调整，经过调整后的电压值会与2V相差更小些。 因此，闭环的电压值更接近2V。 （3）学自动控制原理课程，在控制系统设计中主要设计哪一部份？ 答：应当是系统的整体框架及误差调节部分。对于一个系统，功能部分是“被控对象”部分，这部分可由对应专业设计，反馈部分大多是传感器，因此可由传感器的专业设计，而自控原理关注的是系统整体的稳定性，因此，控制系统设计中心就要集中在整个系统的协调和误差调节环节。 二、实验原理： （1）利用各种实际物理装置（如电子装置、机械装置、化工装置等）在数学上的“相似性”，将各种实际物理装置从感兴趣的角度经过简化、并抽象成相同的数学形式。我们在设计控制系统时，不必研究每一种实际装置，而用几种“等价”的数学形式来表达、研究和设计。又由于人本身的自然属性，人对数学而言，不能直接感受它的自然物理属性，这给我们分析和设计带来了困难。所以，我们又用替代、模拟、仿真的形式把数学形式再变成“模拟实物”来研究。这样，就可以“秀才不出门，遍知天下事”。实际上，在后面的课程里，不同专业的学生将面对不同的实际物理对象，而“模拟实物”的实验方式可以做到举一反三，我们就是用下列“模拟实物”——电路系统，替代各种实际物理对象。
《自动控制原理》 实验报告 姓名： 学号： 专业： 班级： 时段： 成绩： 工学院自动化系
实验一 典型环节的 MATLAB仿真 一、实验目的 1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。 2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。 3．定性了解各参数变化对典型环节动态特性的影响。 二、实验原理 1．比例环节的传递函数为 K R K R R R Z Z s G200 , 100 2 ) ( 2 1 1 2 1 2= = - = - = - = 其对应的模拟电路及SIMULINK图形如图1-3所示。 三、实验内容 按下列各典型环节的传递函数，建立相应的SIMULINK仿真模型，观察并记录其单位阶跃响应波形。 ①比例环节1 ) ( 1 = s G和2 ) ( 1 = s G； ②惯性环节 1 1 ) ( 1+ = s s G和 1 5.0 1 ) ( 2+ = s s G ③积分环节 s s G1 ) ( 1 = ④微分环节s s G= ) ( 1 ⑤比例+微分环节（PD）2 ) ( 1 + =s s G和1 ) ( 2 + =s s G ⑥比例+积分环节（PI） s s G1 1 ) ( 1 + =和s s G21 1 ) ( 2 + = 四、实验结果及分析 图1-3 比例环节的模拟电路及SIMULINK图形
① 仿真模型及波形图1)(1=s G 和2)(1=s G ② 仿真模型及波形图11)(1+= s s G 和1 5.01)(2+=s s G 11)(1+= s s G 1 5.01 )(2+=s s G ③ 积分环节s s G 1)(1= ④ 微分环节
自动控制原理 实验报告 姓名学号 时间地点实验楼B 院系专业 实验一系统的数学模 实验二控制系统的时域分析 实验三控制系统的频域分析
实验一系统的数学模 一、实验目的和任务 1、学会使用MATLAB的命令； 2、掌握MATLAB有关传递函数求取及其零、极点计算的函数。 3、掌握用MATLAB 求取系统的数学模型 二、实验仪器、设备及材料 1、计算机 2、MATLAB软件 三、实验原理 1、MATLAB软件的使用 2、使用MATLAB软件在计算机上求取系统的传递函数 四、实验内容 1、特征多项式的建立与特征根的求取 在命令窗口依次运行下面命令，并记录各命令运行后结果 >>p=[1,3,0,4]; p = 1 3 0 4 >>r=roots(p) r = -3.3553 + 0.0000i 0.1777 + 1.0773i 0.1777 - 1.0773i >>p=poly(r) p = 1.0000 3.0000 -0.0000 4.0000 2、求单位反馈系统的传递函数： 在命令窗口依次运行下面命令，并记录各命令运行后结果 >>numg=[1];deng=[500,0,0]; >>numc=[1,1];denc=[1,2]; >>[num1,den1]=series(numg,deng,numc,denc); >>[num,den]=cloop(num1,den1,-1) num = 0 0 1 1
den = 500 1000 1 1 >>printsys(num,den) num/den = s + 1 --------------------------- 500 s^3 + 1000 s^2 + s + 1 3、传递函数零、极点的求取 在命令窗口依次运行下面命令，并记录各命令运行后结果>>num1=[6,0,1];den1=[1,3,3,1]; >>z=roots(num1) ; >>p=roots(den1) ; >>n1=[1,1];n2=[1,2];d1=[1,2*i];d2=[1,-2*i];d3=[1,3]; >>num2=conv(n1,n2) num2 = 1 3 2 >>den2=conv(d1,conv(d2,d3)) den2 = 1 3 4 12 >>printsys(num2,den2) s^2 + 3 s + 2 ---------------------- s^3 + 3 s^2 + 4 s + 12 >>num=conv(num1,den2);den=conv(den1,num2); >>printsys(num,den) 6 s^5 + 18 s^4 + 25 s^3 + 75 s^2 + 4 s + 12 ------------------------------------------- s^5 + 6 s^4 + 14 s^3 + 16 s^2 + 9 s + 2 >>pzmap(num,den),title(‘极点－零点图’)
上海电力学院实验报告 自动控制原理实验课程 题目：2.1.1(2.1.6课外)、2.1.4（2.1.5课内）班级：gagagagg 姓名：lalalal 学号：hahahahah 时间：zzzzzzzzzzz
实验内容一： 一、问题描述： 已知系统结构图，（1）用matlab编程计算系统的闭环传递函数；（2）用matlab转换函数表示系统状态空间模型；（3）计算其特征根。 二、理论方法分析 （1）根据系统结构图的串并联关系以及反馈关系，分别利用tf （）函数series（）函数，parallel函数以及feedback函数构建系统传递函数；（2）已求出系统传递函数G，对于线性定常系统利用函数ss（G）课得到系统的状态空间模型。（3）利用线性定常系统模型数据还原函数[num，den]=tfdata（G，‘v’）可得到系统传递函数的分子多项式num与分母多项式den，利用roots（den）函数可得到系统的特征根。 三、实验设计与实现 新建M文件，编程程序如下文所示： G1=tf([0.2],[1,1,1]); G2=tf([0.3],[1,1]); G3=tf([0.14],[2,1]); G4=series(G2,G3);%G2与G3串联 G5=0.7*feedback(G4,-1,1); G6=0.4*feedback(G1,G5,1); G7=feedback(G6,0.6)
ss(G7)%将系统传递函数转化为状态空间模型 [num den]=tfdata(G7,'v');%还原系统传递函数分子、分母系数矩阵 roots(den)%求系统传递函数特征根 点击Run运行 四、实验结果与分析 M文件如下： 运行结果如下：

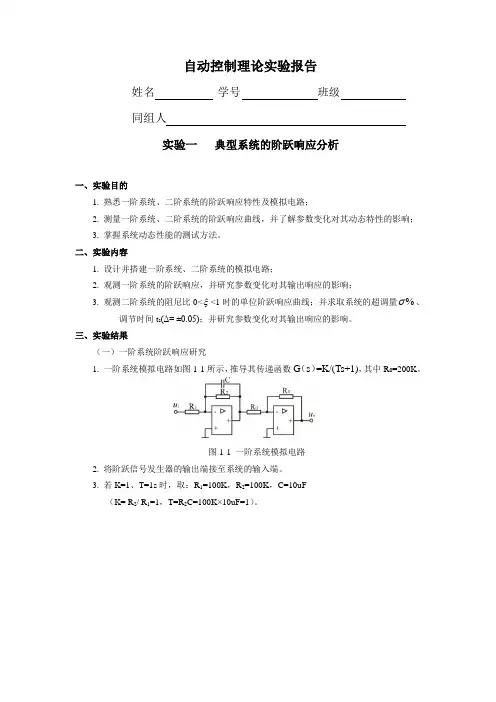

自动控制原理实验报告 一、实验名称：一、二阶系统的电子模拟及时域响应的动态测试 二、实验目的 1、了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系 2、学习在电子模拟机上建立典型环节系统模型的方法 3、学习阶跃响应的测试方法 三、实验内容 1、建立一阶系统的电子模型，观测并记录在不同时间常数T时的响应曲线，测定过渡过程时间T s 2、建立二阶系统电子模型，观测并记录不同阻尼比的响应曲线，并测定超调量及过渡过程时间T s 四、实验原理及实验数据 一阶系统 系统传递函数： 由电路图可得，取则K=1，T分别取：0.25, 0.5, 1 T 0.25 0.50 1.00 R2 0.25MΩ0.5M Ω1MΩ C 1μ1μ1μ T S 实测0.7930 1.5160 3.1050 T S 理论0.7473 1.4962 2.9927 阶跃响应曲线图1.1 图1.2 图1.3 误差计算与分析 （1）当T=0.25时，误差==6.12%； （2）当T=0.5时，误差==1.32%； （3）当T=1时，误差==3.58% 误差分析：由于T决定响应参数，而,在实验中R、C的取值上可能存在一定误差，另外，导线的连接上也存在一些误差以及干扰，使实验结果与理论值之间存在一定误差。但是本实验误差在较小范围内，响应曲线也反映了预期要求，所以本实验基本得到了预期结果。 实验结果说明 由本实验结果可看出，一阶系统阶跃响应是单调上升的指数曲线，特征有T确定，T越小，过度过程进行得越快，系统的快速性越好。 二阶系统 图1.1 图1.2 图1.3
系统传递函数： 令 二阶系统模拟线路 0.25 0.50 1.00 R4 210.5 C2 111 实测45.8% 16.9% 0.6% 理论44.5% 16.3% 0% T S实测13.9860 5.4895 4.8480 T S理论14.0065 5.3066 4.8243 阶跃响应曲线图2.1 图2.2 图2.3 注：T s理论根据matlab命令[os,ts,tr]=stepspecs(time,output,output(end),5)得出，否则误差较大。 误差计算及分析 1）当ξ=0.25时，超调量的相对误差= 调节时间的相对误差= 2）当ξ=0.5时，超调量的相对误差==3.7% 调节时间的相对误差==3.4% 4）当ξ=1时，超调量的绝对误差= 调节时间的相对误差==3.46% 误差分析：由于本试验中，用的参量比较多，有R1,R2,R3,R4;C1,C2;在它们的取值的实际调节中不免出现一些误差，误差再累加，导致最终结果出现了比较大的误差，另外，此实验用的导线要多一点，干扰和导线的传到误差也给实验结果造成了一定误差。但是在观察响应曲线方面，这些误差并不影响，这些曲线仍旧体现了它们本身应具有的特点，通过比较它们完全能够了解阶跃响应及其性能指标与系统参数之间的关系，不影响预期的效果。 实验结果说明 由本实验可以看出，当ωn一定时，超调量随着ξ的增加而减小，直到ξ达到某个值时没有了超调；而调节时间随ξ的增大，先减小，直到ξ达到某个值后又增大了。 经理论计算可知，当ξ=0.707时，调节时间最短，而此时的超调量也小于5%，此时的ξ为最佳阻尼比。此实验的ξ分布在0.707两侧，体现了超调量和调节时间随ξ的变化而变化的过程，达到了预期的效果。 图2.2 图2.1 图2.3
实验一MATLAB 仿真基础 一、实验目的： （1）熟悉MATLAB 实验环境，掌握MATLAB 命令窗口的基本操作。 （2）掌握MATLAB 建立控制系统数学模型的命令及模型相互转换的方法。 （3）掌握使用MATLAB 命令化简模型基本连接的方法。 （4）学会使用Simulink 模型结构图化简复杂控制系统模型的方法。 二、实验设备和仪器 1．计算机；2. MATLAB 软件 三、实验原理 函数tf ( ) 来建立控制系统的传递函数模型，用函数printsys ( ) 来输出控制系统的函数，用函数命令zpk ( ) 来建立系统的零极点增益模型，其函数调用格式为：sys = zpk ( z, p, k )零极点模型转换为多项式模型[num , den] = zp2tf ( z, p, k ) 多项式模型转化为零极点模型 [z , p , k] = tf2zp ( num, den ) 两个环节反馈连接后，其等效传递函数可用feedback ( ) 函数求得。 则feedback （）函数调用格式为： sys = feedback （sys1, sys2, sign ） 其中sign 是反馈极性，sign 缺省时，默认为负反馈，sign ＝-1；正反馈时，sign ＝1；单位反馈时，sys2＝1，且不能省略。 四、实验内容： 1.已知系统传递函数，建立传递函数模型 2.已知系统传递函数，建立零极点增益模型 3．将多项式模型转化为零极点模型 1 2s 2s s 3s (s)23++++=G )12()1()76()2(5)(332 2++++++= s s s s s s s s G 12s 2s s 3s (s)23++++= G )12()1()76()2(5)(3322++++++=s s s s s s s s G
《自动控制原理》课程教学大纲 课程代码：060131003 课程英文名称：Automatic Control Principle 课程总学时：64 讲课：56 实验：8 上机：0 适用专业：自动化专业 大纲编写（修订）时间：2017.11 一、大纲使用说明 （一）课程的地位及教学目标 自动控制原理是高等工业学校自动化专业开设的一门培养学生自动控制系统分析设计能力的主干技术基础课，主要讲授自动控制系统基本知识、基本理论和基本方法，在自动化专业培养计划中，它起到由基础理论课向专业课过渡的承上启下的作用。本课程在教学内容方面除基本知识、基本理论和基本方法的教学外，还通过实验学时，来培养学生的设计思维和设计能力。 通过本课程的学习，学生将达到以下要求： 1．掌握自动控制系统的分析原理、设计方法和系统稳定性的一般规律 2．具有设计闭环控制系统的初步能力； 3．了解典型控制系统的实验方法，获得实验技能的基本训练； （二）知识、能力及技能方面的基本要求 1.基本知识：掌握控制系统的一般知识，控制系统的主要类型、性能、结构特点、应用等。 2.基本理论和方法：掌握控制系统设计的基本原则，系统稳定的工作原理、简化的物理模型与数学模型、时域分析、根轨迹分析、频域分析、系统校正、非线性分析等。 3.基本技能:掌握设计计算、结构设计，实验技能等。 （三）实施说明 1．教学方法：课堂讲授中要重点对基本概念、基本方法和解题思路的讲解；采用启发式教学，培养学生思考问题、分析问题和解决问题的能力；引导和鼓励学生通过实践和自学获取知识，培养学生的自学能力；增加讨论课，调动学生学习的主观能动性。讲课要联系实际并注重培养学生的创新能力。 2．教学手段：本课程属于技术基础课，在教学中采用电子教案、CAI课件及多媒体教学系统等先进教学手段，以确保在有限的学时内，全面、高质量地完成课程教学任务。 3．计算机辅助学习：提醒学生使用matlab软件，要求学生使用VB编写程序来完成某些计算和绘制。 （四）对先修课的要求 本课程的教学必须在完成先修课程之后进行。本课程主要的先修课程有高等数学、信号变换等。 （五）对习题课、实践环节的要求 1．对重点、难点章节（如：系统校正、非线性计算等）应安排习题课，例题的选择以培养学生消化和巩固所学知识，用以解决实际问题为目的。 2．课后作业要少而精，内容要多样化，作业题内容必须包括基本概念、基本理论及设计计算方面的内容，作业要能起到巩固理论，掌握计算方法和技巧，提高分析问题、解决问题能力，熟悉标准、规范等的作用，对作业中的重点、难点，课上应做必要的提示，并适当安排课内讲评作业。学生必须独立、按时完成课外习题和作业，作业的完成情况应作为评定课程成绩的一部分。 3．每个学生要完成大纲中规定的必修实验，通过实验环节，学生应掌握典型系统的频率特
上海电力学院 自动控制原理实践报告 课名：自动控制原理应用实践 题目：水翼船渡轮的纵倾角控制 船舶航向的自动操舵控制 班级： 姓名： 学号：
水翼船渡轮的纵倾角控制 一．系统背景简介 水翼船(Hydrofoil)是一种高速船。船身底部有支架，装上水翼。当船的速度逐渐增加，水翼提供的浮力会把船身抬离水面(称为水翼飞航或水翼航行，Foilborne)，从而大为减少水的阻力和增加航行速度。 水翼船的高速航行能力主要依靠一个自动稳定控制系统。通过主翼上的舵板和尾翼的调整完成稳定化操作。该稳定控制系统要保持水平飞行地穿过海浪。因此，设计上要求系统使浮力稳定不变，相当于使纵倾角最小。 航向自动操舵仪工作时存在包括舵机（舵角）、船舶本身（航向角）在内的两个反馈回路：舵角反馈和航向反馈。 当尾舵的角坐标偏转错误!未找到引用源。，会引起船只在参考方向上发生某一固定的偏转错误!未找到引用源。。传递函数中带有一个负号，这是因为尾舵的顺时针的转动会引起船只的逆时针转动。有此动力方程可以看出，船只的转动速率会逐渐趋向一个常数，因此如果船只以直线运动，而尾舵偏转一恒定值，那么船只就会以螺旋形的进入一圆形运动轨迹。 二．实际控制过程 某水翼船渡轮，自重670t，航速45节（海里/小时），可载900名乘客，可混装轿车、大客车和货卡，载重可达自重量。该渡轮可在浪高达8英尺的海中以航速40节航行的能力，全靠一个自动稳定控制系统。通过主翼上的舵板和尾翼的调整完成稳定化操作。该稳定控制系统要保持水平飞行地穿过海浪。因此，设计上要求该系统使浮力稳定不变，相当于使纵倾角最小。
上图：水翼船渡轮的纵倾角控制系统 已知，水翼船渡轮的纵倾角控制过程模型，执行器模型为F（s）=1/s。 三．控制设计要求 试设计一个控制器Gc（s），使水翼船渡轮的纵倾角控制系统在海浪扰动D （s）存在下也能达到优良的性能指标。假设海浪扰动D（s）的主频率为w=6rad/s。 本题要求了“优良的性能指标”，没有具体的量化指标，通过网络资料的查阅：响应超调量小于10%，调整时间小于4s。 四．分析系统时域 1.原系统稳定性分析 num=[50]; den=[1 80 2500 50]; g1=tf(num,den); [z,p,k]=zpkdata(g1,'v'); p1=pole(g1); pzmap(g1) 分析：上图闭环极点分布图，有一极点位于原点，另两极点位于虚轴左边，故处于临界稳定状态。但还是一种不稳定的情况，所以系统无稳态误差。 2.Simulink搭建未加控制器的原系统（不考虑扰动）。
实验一 MATLAB 仿真基础 、实验目的: (1) 熟悉MATLAB 实验环境，掌握MATLAB 命令窗口的基本操作。 (2) 掌握MATLAB 建立控制系统数学模型的命令及模型相互转换的方法。 (3) 掌握使用MATLAB 命令化简模型基本连接的方法。 (4) 学会使用Simulink 模型结构图化简复杂控制系统模型的方法。 二、实验设备和仪器 1 ?计算机；2. MATLAB 软件 三、实验原理 函数tf ()来建立控制系统的传递函数模型，用函数printsys ()来输出控制系 统的函数，用函数命令zpk ()来建立系统的零极点增益模型，其函数调用格式 为：sys = zpk ( z, p, k 零极点模型转换为多项式模型[num , den] = zp2tf ( z, p, k ) 多项式模型转化为零极点模型 [z , p , k] = tf2zp ( num, den ) 两个环节反馈连接后，其等效传递函数可用 feedback ()函数求得。 则 feedback ()函数调用格式为： sys = feedback (sysl, sys2, sigh 其中sign 是反馈极性，sign 缺省时，默认为负反馈，sign = -1；正反馈时, sig n = 1;单位反馈时，sys2= 1，且不能省略。 四、实验内容： 1. 已知系统传递函数，建立传递函数模型 2 2 5(s 2) (s 6s 7) 3 3 s(s 1) (s 2s 1) 2. 已知系统传递函数，建立零极点增益模型 s 3 飞 2~ s 2s 2s 1 3 ?将多项式模型转化为零极点模型 5(s 2)2(s 2 6s 7) G(s) s 3 s 3 2s 2 2s 1 G(s) G(s)
物理电子工程学院《自动控制原理》课程教学大纲课程编号：04210164 课程性质：专业必修课 先修课程：高等数学、函数变换、模拟电路、电路分析 总学时数：76 学分：4 适合专业：电子信息工程、机械与电子工程、机械自动化、电器自动化、通信、包装工程等专业 (一) 课程教学目标 自动控制理论是电子信息科学与技术专业的一门重要的专业基础课程。它侧重于理论角度，系统地阐述了自动控制科学和技术领域的基本概念和基本规律，介绍了自动控制技术从建模分析到应用设计的各种思想和方法，内容十分丰富。通过自动控制理论的教学，应使学生全面系统地掌握自动控制技术领域的基本概念、基本规律和基本分析与设计方法，以便将来胜任实际工作，具有从事相关工程和技术工作的基本素质，同时具有一定的分析和解决有关自动控制实际问题的能力。 (二) 课程的目的与任务 本课程是电子通信工程、机电一体化、包装工程等专业、工科及相关理科的必修基础课程。通过本课程的学习，使学生掌握自动控制的基础理论，并具有对简单连续系统进行定性分析、定量估算和初步设计的能力，为专业课学习和参加控制工程实践打下必要的基础。学生将掌握自动控制系统分析与设计等方面的基本方法，如控制系统的时域分析法、根轨迹分析法、频域分析法、状态空间分析法、采样控制系统的分析等基本方法等。为各类计算机控制系统设计打好基础。 (三) 理论教学的基本要求 1、熟练掌握自动控制的概念、基本控制方式及特点、对控制系统性能的基本要求。 2、熟练掌握典型环节的传递函数、结构图化简或梅森公式以及控制系统传递函数的建立和表示方法，初步掌握小偏差线性化方法和通过机理分析建立数学模型的方法。
《自动控制原理》课程设计任务书 航空航天学院 2016.11
目录 一、设计目的和要求 (1) 1 设计目的 (1) 2 设计要求 (1) 二、题目 (2) 题目1直线一级倒立摆频率响应控制实验 (2) 题目2 直线一级倒立摆PID 控制实验 (7) 题目3 控制系统校正实验1 (9) 题目4 控制系统校正实验2 (10) 题目5 控制系统校正实验3 (11) 题目6 控制系统校正实验4 (12) 三、实践报告书写内容要求 (13) 四、考核方式 (14)
一、设计目的和要求 1 设计目的 1）培养学生综合分析问题、发现问题和解决问题的能力。 2）培养学生运用所学知识，利用MATLAB这软件解决控制理论中的复杂和工程实际问题。 3）提高学生课程设计报告撰写水平。 4）培养学生文献检索的能力。 2 设计要求 1）熟悉MATLAB语言及Simulink仿真软件。 2）掌握控制系统的时域分析，主要包括系统的各种响应、性能指标的获取、零极点对系统性能的影响、高阶系统的近似研究，控制系统的稳定性分析，控制系统的稳态误差的求取。 3）掌握控制系统的根轨迹分析，主要包括多回路系统的根轨迹、零度根轨迹、纯迟延系统根轨迹和控制系统的根轨迹分析。 4）掌握控制系统的频域分析，主要包括系统Bode图、Nyquist图、稳定性判据和系统的频域响应。 5）掌握控制系统的校正，主要包括根轨迹法超前校正、频域法超前校正、频域法滞后校正以及校正前后的性能分析。
二、题目 题目1直线一级倒立摆频率响应控制实验 1、初始条件 （1）固高GLIP2002直线二级倒立摆 （2）计算机（Matlab Simulink） 1.1 倒立摆系统简介 倒立摆是机器人技术、控制理论、计算机控制等多个领域、多种技术的有机结合，其被控系统本身又是一个绝对不稳定、高阶次、多变量、强耦合的非线性系统，可以作为一个典型的控制对象对其进行研究。最初研究开始于二十世纪50 年代，麻省理工学院（MIT）的控制论专家根据火箭发射助推器原理设计出一级倒立摆实验设备。近年来，新的控制方法不断出现，人们试图通过倒立摆这样一个典型的控制对象，检验新的控制方法是否有较强的处理多变量、非线性和绝对不稳定系统的能力，从而从中找出最优秀的控制方法。倒立摆系统作为控制理论研究中的一种比较理想的实验手段，为自动控制理论的教学、实验和科研构建一个良好的实验平台，以用来检验某种控制理论或方法的典型方案，促进了控制系统新理论、新思想的发展。由于控制理论的广泛应用，由此系统研究产生的方法和技术将在半导体及精密仪器加工、机器人控制技术、人工智能、导弹拦截控制系统、航空对接控制技术、火箭发射中的垂直度控制、卫星飞行中的姿态控制和一般工业应用等方面具有广阔的利用开发前景。平面倒立摆可以比较真实的模拟火箭的飞行控制和步行机器人的稳定控制等方面的研究。 1.2 直线倒立摆 直线倒立摆是在直线运动模块上装有摆体组件，直线运动模块有一个自由度，小车可以沿导轨水平运动，在小车上装载不同的摆体组件，可以组成很多类别的倒立摆，直线柔性倒立摆和一般直线倒立摆的不同之处在于，柔性倒立摆有两个可以沿导轨滑动的小车，并且在主动小车和从动小车之间增加了一个弹簧，作为柔性关节。直线倒立摆系列产品如图1-1 所示。
《自动控制原理》实验课程教学大纲 课程代码： TELE2004 课程学分：3 课程名称（中/英）：自动控制原理 Principles of Automatic Control 课程学时： 54 实验学时：9 适用专业：信息、电子及通信 实验室名称：开放实验室 一、课程简介： 本课程主要学习自动控制系统分析与设计的基本原理与基本方法，包括系统数学 模型的建立，控制系统的分析的时域分析法、根轨迹法以及频域分析法，控制系统设 计的根轨迹法及频率响应法。通过课程的学习，同学们能理解并掌握系统传递函数的 概念，各项动态性能指标的定义与求法，稳定性的概念与判别，稳态误差及稳态误差 系数的求解。 本课程的教学目标是让用学们能够掌握反馈控制系统的经典理论与方法，并能运 用这些知识建立系统的数据模型，分析系统的动态性能指标，确定系统的稳定性与控 制精度，并可以进行小型控制系统的设计与改进。 本课程包含47学时的课程教学，讲授系统建模、时域分析、根轨迹、频率响应 与系统设计等内容。 本课程还包含一个9学时的实验项目，同学们将自行设计并实现一个小型控制系统，该实验将完全按照工程项目的执行方式进行的。 二、实验项目及学时分配 序号 项目名称 实验类型 学时分配 每组人数 必修/选修 设计性 9 1 必修 1 小型控制系统（角位 移、位移、温度可选） 设计与实现 三、实验内容及教学要求 实验项目1：小型控制系统（角位移、位移、温度可选）设计与实现
1.教学内容 与传统意义下的课程实验不同，这是一个项目型实验，意味着你必须执行一个小型的项目。有若干个项目题目可供选择，该项目需要在上课学期内完成。项目在学期中间发布，你必须在学期未进入考试周之前完成全部工作。 This is a project oriented lab, which means that you are required to carry out a small-scale project rather than a conventional lab. You will be supplied with several candidate projects to choose one as your objective project to carry out in the same semester when the course is given. You will have the project issued in the mid-semester and are required to complete it before entering examination weeks of the semester. 与普通的实验不同，项目的执行通常需要经历若干阶段，也会需要更长的实现周期。通过这个实验，你可明白并经历完整的项目执行过程，尽管从可操作性出发，实验中采用的会是一些比较小型化的项目。这样的经历无疑会对同学们参加项目的能力培养有所助益。 Not like conventional lab, project usually will run for several stages or phases and, maybe, will last for a longer period. You will move from one phase to the other until getting everything done properly. You can then experience and understand the complete project executing procedures, nevertheless how small scaled is the one in which you are involved, which is certainly helpful in preparing you some kind of project taking capabilities. 有三个可供选择的课题，它们是： There are three topics available. They are: 1)直流电机控制的角位移控制系统Angle position control system with dc motor 设计一个角度控制系统，它能接受所期望的角度的输入指令，产生一个与输出要求完全一致的输出角度。 Design an angle system, which can accept desired angle input command and generates an angle output following exactly the input one. 2)车辆运动控制系统Vehicle motion control system 一辆玩具车或是实验室自制的模型车将作为被控制对象。该系统必须能准确地行进任意指定的距离。 A toy vehicle or lab made vehicle is the plant to be controlled. The system must be able to move a given distance accurately. 3)温度控制系统Temperature control system 这是个水温控制系统。它用控制并操持一个小型容器中的水的温度到任意指定的数值。
《自动控制原理》课程实验报告 实验名称系统根轨迹分析 专业班级 *********** ********* 学 号 姓名** 指导教师李离 学院名称电气信息学院 2012 年 12 月 15 日
一、实验目的 1、掌握利用MATLAB 精确绘制闭环系统根轨迹的方法； 2、了解系统参数或零极点位置变化对系统根轨迹的影响； 二、实验设备 1、硬件：个人计算机 2、软件：MATLAB 仿真软件（版本6.5或以上） 三、实验内容和步骤 1．根轨迹的绘制 利用Matlab 绘制跟轨迹的步骤如下： 1） 将系统特征方程改成为如下形式：1 + KG ( s ) = 1 + K ) () (s q s p =0， 其中，K 为我们所关心的参数。 2） 调用函数 r locus 生成根轨迹。 关于函数 rlocus 的说明见图 3.1。 不使用左边的选项也能画出根轨迹，使用左边的选项时，能 返回分别以矩阵和向量形式表征的特征根的值及与之对应的增益值。 图3.1 函数rlocus 的调用 例如，图 3.2 所示系统特征根的根轨迹及其绘制程序见图 3.3。
图3.2 闭环系统一 图3.3 闭环系统一的根轨迹及其绘制程序
图 3.4 函数 rlocfind 的使用方法 注意：在这里，构成系统 s ys 时，K 不包括在其中，且要使分子和分母中 s 最高次幂项的系数为1。 当系统开环传达函数为零、极点形式时，可调用函数 z pk 构成系统 s ys : sys = zpk([zero],[pole],1); 当系统开环传达函数无零点时，[zero]写成空集[]。 对于图 3.2 所示系统， G(s)H(s)= )2()1(++s s s K *11+s =) 3)(2() 1(+++s s s s K . 可如下式调用函数 z pk 构成系统 s ys : sys=zpk([-1],[0 -2 -3],1) 若想得到根轨迹上某个特征根及其对应的 K 的值，一种方法是在调用了函数 rlocus 并得到了根 轨迹后调用函数 rlocfind 。然后，将鼠标移至根轨迹图上会出现一个可移动的大十字。将该十字的 中心移至根轨迹上某点，再点击鼠标左键，就可在命令窗口看到该点对应的根值和 K 值了。另外一种 较为方便的做法是在调用了函数 rlocus 并得到了根轨迹后直接将鼠标移至根轨迹图中根轨迹上某
《自动控制原理》课程标准 一、课程概述 （一）课程性质地位 自动控制原理是空间工程类、机械控制类、信息系统类等相关专业学历教育合训学员的大类技术基础课程。由于自动控制原理在信息化武器装备中得到了广泛的应用，因此，将本课程设置为大类技术基础课，对培养懂技术的指挥人才有着十分重要的作用。本课程所覆盖的知识面较宽，既有较深入的理论基础知识，也有较广泛的专业背景知识，因而，它在学员知识结构方面将起到加强理论深度和拓展知识广度的积极作用。 （二）课程基本理念 为了贯彻素质教育和创新教育的思想，本课程将在注重自动控制原理的基本概念和基本分析与设计方法的基础上，适当引入自动控制发展中的、学员能够理解的新概念和新方法；贯彻理论联系实际的原则，科学取舍各种主要理论、方法的比例，正确处理好理论与案例的关系，以适应为部队培养应用复合型人才的需要；适当引入和利用Matlab工具来辅助自动控制原理中的复杂计算与作图、验证分析与设计的结果；本课程应该既使学员掌握必要的基础理论知识，并了解它们对实际问题的指导作用，又要促进学员养成积极思考、长于分析、善于推导的能力和习惯。 （三）课程设计思路 本课程主要介绍自动控制原理的基本概念和基本的分析与设计方法。课程采用“一纵三横”的设计思路，具体来说，“一纵”就是在课程讲授中要求贯彻自动控制系统的建模、分析及设计方法这条主线；“三横”就是在方法讲授中要求强调自动控制系统的稳定性、快速性和准确性，稳准快三个字是分析的核心，也是设计的归宿。在课程讲授中，贯彻少而精的原则，即对重点、难点讲深讲透；注意理论联系专业实际，例子贴近生活，注重揭示抽象概念的物理意义；注意传统教法与现代教法的有机结合，充分运用各种教学手段，特别注重发挥课程教学网站的作用。在课程学习中，注重阅读教材、完成作业、课程实验及讨论问题等四个环节，深刻理解课程内容中的重点和难点，重点掌握自动控制原理的基本概念和基本分析与设计方法。
自动控制原理 实验报告 实验一典型系统的时域响应和稳定性分析 (2) 一、实验目的 (3) 二、实验原理及内容 (3) 三、实验现象分析 (5) 方法一：matlab程序 (5) 方法二：multism仿真 (12)
方法三：simulink仿真 (17) 实验二线性系统的根轨迹分析 (21) 一、确定图3系统的根轨迹的全部特征点和特征线，并绘出根轨迹 (21) 二、根据根轨迹图分析系统的闭环稳定性 (22) 三、如何通过改造根轨迹来改善系统的品质？ (25) 实验三线性系统的频率响应分析 (33) 一、绘制图1. 图3系统的奈氏图和伯德图 (33) 二、分别根据奈氏图和伯德图分析系统的稳定性 (37) 三、在图4中，任取一可使系统稳定的R值，通过实验法得到对应的伯德图，并据此导 出系统的传递函数 (38) 实验四、磁盘驱动器的读取控制 (41) 一、实验原理 (41) 二、实验内容及步骤 (41) （一）系统的阶跃响应 (41) （二) 系统动态响应、稳态误差以及扰动能力讨论 (45) 1、动态响应 (46) 2、稳态误差和扰动能力 (48) （三）引入速度传感器 (51) 1. 未加速度传感器时系统性能分析 (51) 2、加入速度传感器后的系统性能分析 (59) 五、实验总结 (64) 实验一典型系统的时域响应和稳定性分 析
一、 实验目的 1．研究二阶系统的特征参量（ξ、ωn ）对过渡过程的影响。 2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。 3．熟悉Routh 判据，用Routh 判据对三阶系统进行稳定性分析。 二、 实验原理及内容 1．典型的二阶系统稳定性分析 (1) 结构框图：见图1 图1 (2) 对应的模拟电路图 图2 (3) 理论分析 导出系统开环传递函数，开环增益0 1 T K K = 。 (4) 实验内容 先算出临界阻尼、欠阻尼、过阻尼时电阻R 的理论值，再将理论值应用于模拟电路中，观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。在此实验中(图2)， s 1T 0=， s T 2.01=，R 200 K 1= R 200 K =?
自动控制原理实验指导书 王娜编写 电气工程与自动化学院 自动化系 2017年11月 实验一控制系统的时域分析
[实验目的] 1、熟悉并掌握Matlab 操作环境和基本方法，如数据表示、绘图等命令； 2、掌握控制信号的拉氏变换与反变换laplace 和ilaplace ，控制系统生成模型的常用函数命令sys=tf(num,den)，会绘制单位阶跃、脉冲响应曲线； 3、会构造控制系统的传递函数、会利用matlab 函数求取系统闭环特征根； 4、会分析控制系统中n ζω， 对系统阶跃、脉冲响应的影响。 [实验内容及步骤] 1、矩阵运算 a) 构建矩阵：A=[1 2;3 4]; B=[5 5;7 8]; 解： >> A=[1 2;3 4] A = 1 2 3 4 >>B=[5 5;7 8] B = 5 5 7 8 b) 已知A=[1.2 3 5 0.9;5 1.7 5 6;3 9 0 1;1 2 3 4] ，求矩阵A 的特征值、特征多项式和特征向量. 解：>> A=[1.2 3 5 0.9;5 1.7 5 6;3 9 0 1;1 2 3 4]; >> [V ,D]=eig(A) V = 0.4181 -0.4579 - 0.3096i -0.4579 + 0.3096i -0.6044 0.6211 -0.1757 + 0.2740i -0.1757 - 0.2740i 0.0504 0.5524 0.7474 0.7474 -0.2826 0.3665 -0.1592 - 0.0675i -0.1592 + 0.0675i 0.7432 D = 13.0527 0 0 0 0 -4.1671 + 1.9663i 0 0 0 0 -4.1671 - 1.9663i 0 0 0 0 2.1815 >> p=poly(A) p = -6.9000 -77.2600 -86.1300 604.5500 2. 基本绘图命令 a) 绘制余弦曲线y=cos(x)，x ∈[0，2π] 解：>> x=linspace(0,2*pi); >> y=cos(x); >> plot(x,y)
自动控制原理实验 实验一 典型环节的电模拟及其阶跃响应分析 一、实验目的 ⑴ 熟悉典型环节的电模拟方法。 ⑵ 掌握参数变化对动态性能的影响。 二、实验设备 ⑴ CAE2000系统（主要使用模拟机，模/数转换，微机，打印机等）。 ⑵ 数字万用表。 三、实验内容 １．比例环节的模拟及其阶跃响应 微分方程 )()(t Kr t c -= 传递函数 = )(s G ) () (s R s C K -= 负号表示比例器的反相作用。模拟机排题图如图9-1所示，分别求取K=1，K=2时的阶跃响应曲线，并打印曲线。 图9-1 比例环节排题图 图9-2 积分环节排题图 ２．积分环节的模拟及其阶跃响应 微分方程 )() (t r dt t dc T = 传递函数 s K Ts s G ==1)( 模拟机排题图如图9-2所示，分别求取K=1，K=0.5时的阶跃响应曲线，并打印曲线。 ３．一阶惯性环节的模拟及其阶跃响应 微分方程 )()() (t Kr t c dt t dc T =+ 传递函数 1 )(+=TS K S G 模拟机排题图如图３所示，分别求取K=1, T=1; K=1, T=2; K=2, T=2 时的阶跃
