1.遵循的主要标准~ 交流金属封闭开关设备和控制设备 ,GB11033《额定电压26/35kV及以下电力电缆附件基本技术要求》GB《电缆附件试验方法--第3部分：局部放电测量》GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》DL/593-96《高压开关设备的共用订货技术条件》GB3804—90《3～63kV交流高压负荷开关》GB3804—91《3～35kV金属封闭开关设备》GB《高压输变电设备的绝缘配合》GB763-1990《交流高压电器在长期工作时的发热》1.一般检查：外观结构：．2柜体的防护等级应符合IP2X要求，(前方、后方及顶部)，即直径12毫米的圆铜棒应不能进入其内铜棒应不能进入其内，如达不到要求超过4处判定为不合格。
⒈⒈⒊吊装螺丝（环）应符合规格，无裂纹等质量问题，安装应牢固、足够。
⒈⒈⒋柜口的网门焊接应牢固、平整、不得有突起或部分脱落等现象。
⒈⒈⒌拼屏孔，安装孔开孔应正确、规范。
⒈⒈⒍屏柜组装用螺栓应加弹簧垫圈，不得漏锁。
⒈⒈⒎所有的门开关应灵活，无卡阻现象，开启角度不小于90度，每个门的接地点应有软编织线与接地铜排相连。
柜体喷涂色标应符合要求，不得有明显色差，柜体表面不得有污斑、划伤、掉漆等现象。
⒈⒉标志、相序检查：⒈⒉⒈主回路相序应正确，主接地标志应贴牢、清晰。
⒈⒉⒉柜内的元器件型号规格应符合制造规范图样要求，编号应与电气接线图一致，位置应根据元件器件的上、下、左、右次序优先排列。
⒈⒉⒊操作标签应贴得正确、整齐、牢固。
⒈⒉⒋产品铭牌的安装应平整规范，标注内容应清晰正确。
⒈⒉⒌模拟线的制作应与一次制造规范一致，制作应整齐、美观同一元器件图案大小应一致，制作前柜体应擦拭干净，制作后应烘烤牢固。
⒉一次回路检查：⒉⒈一次回路接线应符合设计规范要求、CT、PT的变比等级。
避雷器、熔断器的额定值均应符合设计规范。
⒉⒉熔断器的撞击方向应正确，便于拆装。
⒉⒊负荷开关的安装应牢固，不得歪斜，安装螺丝应符合规格。
二O一五年四月1适用范围 (2)2规范性引用文件 (2)3工作内容和方法 (3)3.1抽检原则 (3)3.2抽样方式 (3)3.3质量判别依据 (3)3.4判定原则 (3)4检测项目及缺陷定级 (3)前言根据广东电网有限责任公司品控标准体系建设要求，为规范公司IOkV开关柜到货质量抽检标准和要求，指导公司到货抽检工作的开展，依据国家和行业相关标准及公司采购技术标准、技术协议，特制定本标准。
本标准由广东电网有限责任公司物资部提出、归口管理，并负责滚动修编和解释。
本标准起草单位：广东电网有限责任公司物资品控技术中心。
本标准主要起草人：雷璟、郑亚茹、危阜胜、陈忠东、林春耀、吴娅、杨楚明、朱振海、卢启付本标准自发布之日起实施。
执行中的问题和意见，请及时反馈至广东电网有限责任公司物资部。
广东电网有限责任公司10kV 真空环网柜到货抽检标准1适用范围本标准适用于广东电网有限责任公司采购的IOkV 开关柜（（包括IOkV 高压开关柜、IOkV 真空环网柜、IokVSF6环网柜和IOkV 户外开关箱、IOkV 电缆分支箱等品类）到货质量抽样检测工作。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
标注日期和不标注日期的引用文件，其最新版本适用于本文件，若与最新版本冲突时，以最新版本为准。
3. 6kV 〜40.5kV 高压交流负荷开关4. 6kV 〜40.5kV 交流金属封闭开关设备和控制设备高电压试验技术第一部分：一般定义及试验要求 5. 6KV 〜40.5KV 交流金属封闭开关设备和控制设备 12kV 〜40.5kV 高压真空断路器订货技术条件 高压开关设备的控制设备标准的共用技术要求 6. 6kV 〜40.5kV 高压交流金属封闭电缆分接开关设备 额定电压1kV （〃尸1.2kV ）到35kV （β=40.5kV）挤包绝缘电力电缆及附件第4部分：额定电压6kV （〃尸7.2kV ）到35kV （〃尸40.5kV ）电力电缆附件试验要求额定电压6kV （以=7.2kV ）到35kV （〃尸40.5kV ）电力电缆附件试验方法广东电网有限责任公司IOkv 开关柜供货技术协议广东电网有限责任公司抽检不合格差异化处理实施方案中国南方电网有限责任公司IOkV 开关柜到货抽检标准GB3804-2004 GB3906-2006 GB4208-2008 外壳防护等级（IP 代码）GB/T11022-2011高压开关设备和控制设备标准的共用技术要求 GB16926-2009 交流高压负荷开关熔断器组合电器GB/T16927.1-2011 D1/T404-2007 D1/T403-2000 D1/T593-2006 JB/T10840-2008 GB/T12706.4-2008GB/T18889-20023工作内容和方法7. 1抽检原则(1)以同一个厂家、同一个合同、同一时期交货的同一型号产品为一个供货批，抽检批在供货批中随机选取。
10KV高压环网柜与开关柜巡检作业标准1、范围本作业标准适用于10KV高压环网柜与开关柜带电巡检工作。
2、引用文件GB26860-2011 《电力安全工作规程 (发电厂和变电站电气部分)》G103-0001-0912-8175《广东电网公司中低压配电运行管理标准实施细则》DL/T 664-2008《带电设备红外诊断应用规范》GB50060-92《3~110kV高压配电装置设计规范》3、准备工作3.1 人员要求人力需求2人，一人巡检，一人监护备注作业要求1、着装符合规范，个人工具和劳保用品佩戴齐全2、经培训合格，具有作业技能和资格3、身体状况良好3.2 工器具名称型号单位数量备注红外热成像仪VC360 台 1温湿度仪VC231 台 1手电筒把 14、巡检部位高压开关柜柜体、柜体编号、制造厂家铭牌、开关、电流表、电压表、避雷器、带电指示器、气压表、除湿加热装置、防误装置、弹簧储能机构、指示器、保护压板、套管、绝缘子、电缆出线口、接地装置。
5、作业步骤及要求5.1 开关柜上铭牌、分合闸位置指示及开关编号等标志齐全、正确；柜门关闭正常，油漆无剥落；5.2 开关柜上安装的电压表、电流表指示正常，电流值在允许范围内；5.3 故障指示器工作指示灯无闪烁，显示正常；5.4 开关分、合闸位置与指示相符，要求上锁的开关操作机构已上锁；5.5 开关柜电缆室内套管及绝缘子无破损、裂纹、严重污秽、闪络放电的痕迹，电缆出线口处的封堵严密，无小动物进入痕迹；5.6 开关柜无异常的声音及气味；5.7 电缆头上的示温腊正常；5.8 六氟化硫负荷开关柜上气压表的压力正常；5.9 开关柜内设备无凝露，除湿加热装置处于良好状态；5.10 防误装置外观完好，工作正常；5.11 弹簧储能机构正常；5.12 开关柜上各种保护信号指示正常，保护压板位置正确；5.13 接地装置良好，无严重锈蚀、损坏；5.14 用红外成像仪检测开关、电缆头温度不超过70℃。

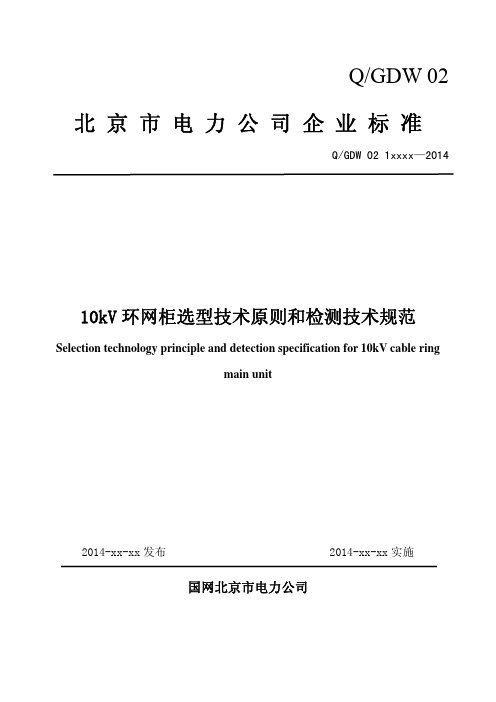

Q/GDW 02北京市电力公司企业标准Q/GDW 02 1xxxx—201410kV环网柜选型技术原则和检测技术规范 Selection technology principle and detection specification for 10kV cable ringmain unit2014-xx-xx发布 2014-xx-xx实施国网北京市电力公司目 次前言 (1)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 使用条件 (3)5 技术参数及要求 (3)6 选型原则 (9)7 试验项目、方法及要求 (10)8 包装、运输及贮存 (15)前 言根据国家电网公司配电网“六化、六统一”标准化建设工作整体部署，认真落实北京公司“突出配电网建设改造，提升电网发展水平”工作要求，为进一步规范北京公司10kV环网柜的选型和检测，在《国家电网公司10kV环网柜选型技术原则和检测技术规范》的基础上，结合北京公司配电网的发展水平、运行经验和管理要求，对有关条款进行了更为严格的规定和补充。
为便于标准的使用贯彻，在排版上采用了不同的字体、符号，标准中宋体字是《国家电网公司10kV 环网柜选型技术原则和检测技术规范》的条款，楷体字是北京公司根据具体差异化情况补充的条款。
补充条款分为1）新增补充；2）修订补充，对增加*标识的条款执行更为严格的要求。
本标准由国网北京市电力公司运维检修部提出并解释。
本标准主要起草单位：国网北京市电力公司运维检修部、国网北京市电力公司电力科学研究院。
本标准参加起草单位：北京京电电力工程设计有限公司。
本标准由国网北京市电力公司科技信通部归口。
本标准主要起草人：10kV环网柜选型技术原则和检测技术规范1 范围本标准规定了10kV环网柜选型原则、技术参数、试验项目、方法及要求等。
本标准适用于公司系统内额定电压为12kV，额定频率为50Hz的户内、户外环网柜。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
CK-JY-09南京长凯电力自动化设备厂高压环网开关柜XGN15-12检验和试验规程编制：审核：批准：高压环网柜系列产品检验和试验规程1 目的为了指导检验和试验人员按标准、按要求、按程序检验和试验产品，特制定本规程。
2 适用范围本规程适用于XGN15-12系列高压环网开关柜的检验和试验。
3 引用标准或文件GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB 3804-2004 3.6~40.5kV高压交流负荷开关DL/T 593－2006 高压开关设备和控制设备标准的共用技术要求DL/T 404-1997《户内交流高压开关柜订货技术条件》GBJ149-90 电气装置安装工程母线装置施工及验收规范GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 16926-1997 交流高压负荷开关－熔断器组合电器XGN24-12、HXGN系列箱型固定式高压开关设备技术条件公司其他有关技术、工艺文件4 检验和试验流程5 术语5.1开关设备和控制设备 switchgear and controlgear：开关装置与相关控制、测量、保护和调节设备的组合,以及与相关的辅件、外壳和支持件及其相互连接所构成的设备的总称。
5.2 金属封闭开关设备和控制设备 metal-enclosed switchgear and controlgear：除外部连接外，全部装配完成并封闭在接地金属外壳内的开关设备和控制设备。
5.3外壳 enclosure：金属封闭开关设备和控制设备的一部分，它能够提供规定的防护等级，以保护内部设备不受外界影响，防止人员接近或触及带电部分，防止人员触及运动部分。
5.4负荷开关－熔断器组合电器（switch-fuse combinations）：一种组合电器，它包括一组三极负荷开关及三个带撞击器的熔断器，任何一个撞击器动作，应使负荷开关三极全部自动跳闸。
1、一般检查：⒈⒈外观结构：⒈⒈⒈柜体的长、宽、高应符合设计规范要求，对角线误差不得超过3毫米。
⒈⒈⒉柜体的防护等级应符合IP2X要求，（前方、后方及顶部），即直径12毫米的圆铜棒应不能进入其内，如达不到要求超过4处判定为不合格。
⒈⒈⒊吊装螺丝（环）应符合规格，无裂纹等质量问题，安装应牢固、足够。
⒈⒈⒋柜口的网门焊接应牢固、平整、不得有突起或部分脱落等现象。
⒈⒈⒌拼屏孔，安装孔开孔应正确、规范。
⒈⒈⒍屏柜组装用螺栓应加弹簧垫圈，不得漏锁。
⒈⒈⒎所有的门开关应灵活，无卡阻现象，开启角度不小于90度，每个门的接地点应有软编织线与接地铜排相连。
1.1.8. 柜体喷涂色标应符合要求，不得有明显色差，柜体表面不得有污斑、划伤、掉漆等现象。
⒈⒉标志、相序检查：⒈⒉⒈主回路相序应正确，主接地标志应贴牢、清晰。
⒈⒉⒉柜内的元器件型号规格应符合制造规范图样要求，编号应与电气接线图一致，位置应根据元件器件的上、下、左、右次序优先排列。
⒈⒉⒊操作标签应贴得正确、整齐、牢固。
⒈⒉⒋产品铭牌的安装应平整规范，标注内容应清晰正确。
⒈⒉⒌模拟线的制作应与一次制造规范一致，制作应整齐、美观同一元器件图案大小应一致，制作前柜体应擦拭干净，制作后应烘烤牢固。
⒉一次回路检查：⒉⒈一次回路接线应符合设计规范要求、CT、PT的变比等级。
避雷器、熔断器的额定值均应符合设计规范。
⒉⒉熔断器的撞击方向应正确，便于拆装。
⒉⒊负荷开关的安装应牢固，不得歪斜，安装螺丝应符合规格。
⒉⒋母线的规格、材料选用应正确，铜母线应选用带R角母线。
⒉⒌母线的加工、折弯应无裂纹。
⒉⒍母线的毛刺应锉平。
⒉⒎母线螺栓选用应正确，冲孔应根据工艺守则，不得开大孔装小螺栓减小载流面，补孔后应用铜焊工艺。
⒉⒏母线搭接面积应足够，搭接面应紧贴平整，用0．05毫米的塞规四面塞入，塞入深度不得大于2毫米。
⒉⒐母线的绝缘支撑间距不得大于500毫米，加固点必须使用高压绝缘子。
⒉⒑接地铜排应符合要求，按每平方毫米通短路电流200A算截面积﹙即Id/200A=S﹚。
1. 技术规范1.总则1.1 技术规范文献合用于10kV SF6环网柜旳设备订货招标。
1.2 本技术文献提出旳是最低程度旳技术规定，并未对一切技术细节作出规定，也未充足引述有关原则和规范旳条文，供方应提供符合本文献和目前最新旳国标旳优质产品。
1.3 本技术文献所使用旳原则及规定旳条款如遇与投标方所执行旳原则不一致时，按较高原则执行。
1.4 在协议签定后，我方有权因规范、原则规范等发生变化而提出补充规定。
2.应遵照旳原则按本招标书供货旳设备，包括供货方由其他厂家外购旳设备和附件都应符合下列原则旳最新版本。
2.1 GB4208-84（IEC529～76）《外壳防护等级旳分类》2.2 GB3906-92 《3-35kV交流金属封闭开关设备》2.3 IEC-298 《交流金属封闭开关设备和控制设备》2.4 IEC-420（1990）《高压交流负荷开关—熔断器组合电器》2.5 GB-3804-90《3-63kV交流高压负荷开关》和GB1985-89国标2.6 GB11023-89《高压开关设备六氟化硫气体密封试验导则》2.7 GB3309-89《高压开关常温下旳机械试验》2.8 GB2706-89《交流高压电器动稳定试验措施》2.9 GB311-83/683《高压试验措施》2.10 GB11033《额定电压26/35kV及如下电力电缆附件基本技术规定》2.11 IEC6052《额定电压6～35kV电缆附件试验汇报》3.使用环境条件3.1 使用场所：户外3.2 环境温度：-40℃～40℃3.3 最大日温差：25℃3.4 海拔高度：<1000m3.5 抗震能力:地震强度不超过8级3.6 相对湿度:≤95%(日平均值)≤90%(月平均值)3.7 安装地点无火灾、爆炸危险、化学腐蚀及剧烈振动4. 负荷开关重要技术参数4.1 母线额定电流：630A4.2 额定电压：12kV4.3 额定频率：50Hz4.4 额定电流：电源进（出）线单元：630A；配电变压器出线单元：200A；4.5 热稳定电流（有效值）：≥20kA，3S或25KA，1S；4.6 动稳定短路关合电流（峰值）：≥50kA或63KA；4.7一分钟工频耐压（有效值）：42kV（相间、对地）；48kV（断口间）4.8 冲击耐压（峰值）：95kV（相间、对地）；110kV（断口间）4.9 切空载变压器开断能力：≥16A4.10 切电缆充电电流能力：≥31.5A4.11 额定负荷电流开断次数200次4.12 机械寿命：≥次4.13 额定转移开断电流：1750A4.14 外绝缘污秽等级：IV4.15 20摄氏度时SF6相对压力<=0.2BAR4.16 防内燃弧耐受电流：20KA/1S5. 断路器重要技术参数5.1 母线额定电流：630A5.2 额定电压：12kV5.3 额定频率：50Hz5.4 额定电流：电源进（出）线单元：630A；配电变压器出线单元：200A；5.5 热稳定电流（有效值）：≥20kA，3S或25KA，1S；5.6 断路器短路开断电流：20kA或25KA；5.7 动稳定短路关合电流（峰值）：≥50kA或63KA；5.8一分钟工频耐压（有效值）：42kV（相间、对地）；48kV（断口间）5.9 冲击耐压（峰值）：95kV（相间、对地）；110kV（断口间）5.10 机械寿命：≥次5.11 外绝缘污秽等级：IV5.12 20摄氏度时SF6相对压力<=0.2BAR5.13 防内燃弧耐受电流：20KA/1S6. 重要技术规定6.1 负荷开关柜和断路器柜绝缘及开关灭弧介质为SF6气体。
环网柜出厂检验规
1.遵循的主要标准
GB3906-20063.6~40.5kV 交流金属封闭开关设备和控制设备 ,GB 11033 《额定电压26/ 35 kV 及以下电力电缆附件基本技术要求》GB 5589.3-1985 《电缆附件试验方法--第3部分：局部放电测
量》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》DL/593-96《高压开关设备的共用订货技术条件》GB 3804—90《3～63kV交流高压负荷开关》GB 3804—91《3～35kV金属封闭开关设
备》GB 311.l-1997《高压输变电设备的绝缘配
合》GB 763-1990《交流高压电器在长期工作时的发热》1.一般检查：
1.1外观结构：
1.1.1柜体的长、宽、高应符合设计规要求，对角线误差不得超过3毫米。
1.1．2柜体的防护等级应符合IP2X要求，(前方、后方及顶部)，即直径12毫米的圆铜棒应不能进入其铜棒应不能进入其，如达不到要求超过4处判定为不合格。
⒈⒈⒊吊装螺丝（环）应符合规格，无裂纹等质量问题，安装应牢固、足够。
⒈⒈⒋柜口的网门焊接应牢固、平整、不得有突起或部分脱落等现象。
⒈⒈⒌拼屏孔，安装孔开孔应正确、规。
⒈⒈⒍屏柜组装用螺栓应加弹簧垫圈，不得漏锁。
⒈⒈⒎所有的门开关应灵活，无卡阻现象，开启角度不小于90度，每个门的接地点应有软编织线与接地铜排相连。
1.1.8.柜体喷涂色标应符合要求，不得有明显色差，柜体表面不得有污斑、划伤、掉漆等现象。
⒈⒉标志、相序检查：
⒈⒉⒈
主回路相序应正确，主接地标志应贴牢、清晰。
⒈⒉⒉
柜的元器件型号规格应符合制造规图样要求，编号应与电气接线图一致，位置应根据元件器件的上、下、左、右次序优先排列。
⒈⒉⒊
操作标签应贴得正确、整齐、牢固。
⒈⒉⒋
产品铭牌的安装应平整规，标注容应清晰正确。
⒈⒉⒌
模拟线的制作应与一次制造规一致，制作应整齐、美观同一元器件图案大小
应一致，制作前柜体应擦拭干净，制作后应烘烤牢固。
⒉一次回路检查：
⒉⒈
一次回路接线应符合设计规要求、CT、PT的变比等级。
避雷器、熔断器的额定值均应符合设计规。
⒉⒉
熔断器的撞击方向应正确，便于拆装。
⒉⒊
负荷开关的安装应牢固，不得歪斜，安装螺丝应符合规格。
⒉⒋
母线的规格、材料选用应正确，铜母线应选用带R角母线。
⒉⒌
母线的加工、折弯应无裂纹。
⒉⒍
母线的毛刺应锉平。
⒉⒎
母线螺栓选用应正确，冲孔应根据工艺守则，不得开大孔装小螺栓减小载面，补孔后应用铜焊工艺。
⒉⒏
母线搭接面积应足够，搭接面应紧贴平整，用0．05毫米的塞规四面塞入，塞入深度不得大于2毫米。
⒉⒐
母线的绝缘支撑间距不得大于500毫米，加固点必须使用高压绝缘子。
⒉⒑接地铜排应符合要求，按每平方毫米
通短路电流200A算截面积﹙即Id/200A=S﹚。
Id=25KA及以下使用25×5铜排，Id=31．5KA选用40×4铜排。
⒉⒒
母线的涂漆应均匀，不得有污迹、流漆，应优先使用亚光漆，搭接处不得有污迹。
⒉⒓
拼柜母线开孔应正确，无错孔、补孔。
⒉⒔
拼柜母线应在非搭接处用标签标明工程名称、安装位置及安装方向，并绑扎成捆，归位放置。
⒊电气间隙及爬电距离检查：
⒊⒈
10KV带电体相与地的电气间隙应不小于125毫米。
⒊⒉
相间中心距离为210㎜±3。
⒊⒊
10KV带电体与0．4KV导线的距离应不小于125毫米，低压导线或构件应固定牢固不得因老化或螺丝松动造成电气间
隙小于125毫米，低压导线在10KV带电体上侧应使用牢固的线夹或线槽固定。
⒊⒋
元件的爬电距离有机复合绝缘不小于168毫米，纯瓷绝缘应不小于145毫米，特殊污秽地区按合同。
⒋二次接线检查：
⒋⒈
二次回路使用的电流电压表、继电器等元件型号、规格应符合设计规，安装应牢固。
⒋⒉
电流线控制电源线应使用2．5平方毫米BVR导线，计量回路电流线应用4平方毫米BVR线，电压回路应用2．5平方毫米BVR导线，计量线接线盒端线头应搪锡，计量线应色线。
⒋⒊
所有二次线线头应压接牢固，中间不得有接头，号牌应正确，符合接线图，不得漏套、反套。
4.4.
二次线铜鼻子应压接牢固，电流回路应用OT铜鼻子，不得使用UT铜鼻子。
⒋5.
二次回路接地均应通过端子，电流电压接地应分开，同柜最多仅有两个接地点。
⒋6.
电流互感器的二次侧不得开路，电压互感器的二次侧不得短路。
⒋7.
电流互感器、传感器的二次接线端螺丝应加弹簧垫圈并锁紧。
端子布置应符合制造规要求，端子盖应配齐，空端子应留足。
⒋8.
二次元器件的面板，标志框标注容应正确。
自粘纸标签以上、下、左、右四个位置优先选择，标志框位于正下方。
⒋9.
二次回路的电气传动应正确、可靠，电流、电压等表计，指示灯动作正确，开关
动作应正确，开关操作时，继电器不应误动作。
⒋10.
二次线结线应正确，如接线错误，线头不得多于5个，5个以下按缺陷处理。
4.11.
二次线固定应优先选用线夹或线槽，用线夹固定时，两定点之间的距离横向不超过300mm，纵向不超过400mm。
在线夹孔未留且导线脱落不致导致事故之处，方可用定位片和尼龙扎带固定。
4.12.
过门软线应留有适量余量，以门能开启不小于90度为宜，不得过长，过门应用线夹固定牢固，线束包扎应紧密，可能磨损处应用绝缘带包扎或加塑料套管。
⒌机械操作试验（通电动作）
⒌⒈
用操作手柄对负荷开关进行分合5次，操作应灵活，可靠，无卡阻及操作力过大等现象。
⒌⒉
用模拟撞击器对负荷开关每相各做3次撞击试验，开关应能可靠分闸，撞击后未复位，负荷开关应无法合闸。
⒌⒊
在额定工作电压下，负荷开关进行电动合分5次，动作应准确，可靠。
⒌⒋
在120%的额定工作电压下，负荷开关应能可靠合闸在65%的额定工作电压下，负荷开关应能可靠分闸，以上各试3次。
⒌⒌
各指示、灯光、信号回路电气传动，指示都应准确，可靠。
⒌⒍
保护回路电动传动应正确，可靠不应有误动作。
⒌⒎
各元器件整定值应准确，误差在规定围。
⒌⒏
电流、电压指示回路动作应准确无误，表计指示应正确，各试3次。
⒌⒐
计量回路电气联锁的回路动作应准确、可靠、不同柜间的联锁、应进行模拟联锁试验。
⒌⒑
具有电气联锁的回路动作应准确、可靠、不同柜间的联锁，应进行模拟联锁试验。
⒌⒒
其余二次回路传动应符合设计要求。
⒍五防闭锁试验：
⒍⒈
当负荷开关处于合闸位置时，接地开关应无法合闸。
⒍⒉
当接地开关处于合闸位置时，负荷开关应无法合闸。
⒍⒊
负荷开关合闸时，隔离开关应先行合闸，负荷开关分闸后隔离开关应随之分闸。
⒍⒋
只有在接地开关合上时，柜前门才能打开。
⒍⒌
柜前门打开后，负荷开关和接地开关均无法操作。
⒎机械特性试验：
⒎⒈
用试验特性测试仪对真空负荷开关进行测试，测得的各项数值应能满足表1要求。
⒏主回路电阻测试：
⒏⒈
用回路电阻测试仪对主回路电阻进行测量，测得的阻值应不大于480微欧每项，各测3次，取最大值（不包括熔断器）
⒐保护电路接地连续性检验：
⒐⒈
柜任一金属结构件与保护导体之间的直流电阻应不大于10毫欧。
⒐⒉
开关、操作手柄、堵头螺栓二次端子架为必测点，测得的阻值应小于10毫欧。
⒐⒊
门锁与主接地的直流电阻应小于100毫欧。
⒐⒋
各喷涂构件仅有单点与接地回路连接至少有一处采用瓜形垫，在有两个及以上连接点应采用两处瓜形垫连接，两个喷涂构件相连，再与接地相连，两个喷涂件均应用爪形垫。
⒑工频耐压试验：
⒑⒈
加压前先用2500兆欧的绝缘摇表对施压部分进行绝缘测试测得的结果应不小于1000兆欧。
⒑⒉进行加压试验，施压部分及电压值如表：
⒑⒊
在加压过程中，不应发生击穿，闪落、试验电压突然下降等现象。
⒒出厂配件清单检查：
⒒⒈
装箱清单上的配件规格、数量应填写清楚，应注明该工程订货单位名称。
⒒2
箱所装配件应符合装箱清单上的规格、数量。
⒒⒊
检验合格后应用胶纸将箱子封口。
11.4.
拼屏母线开孔预留孔正确，并在非搭接处正确标明工程名称、安装位置和方向，
归位放置。
