桥梁现浇支架施工技术PPT课件

第1页/共27页
一、现行主要技术规范及标准
《钢管满堂支架预压技术规程》（JGJ/T194-2009）《施工现场临时用电安全技术规程》（JGJ46-2005）《建筑施工安全检查标准》（JGJ59-2011）《建筑施工高处作业安全技术规范》（JGJ 80－91）《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130-2011) 《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）《建筑施工门式钢管脚手架安全技术规范》 (JGJ128-2010) 《施工现场临时用电安全技术规程》（JGJ46-2005）《建筑施工安全检查标准》（JGJ59-2011）《建筑施工高处作业安全技术规范》（JGJ 80－91）
一、现行主要技术规范及标准
《建筑结构荷载规范》（GB50009-2012）《钢结构设计规范》（GB50017-2003）《钢结构工程施工规范》（GB50755-2012）《钢结构焊接规范》（GB50755-2011）《混凝土结构工程施工规范》（GB50666-2011）《混凝土结构设计规范》（GB50010-2010）《建筑地基基础设计规范》（GB50007-2011）《生产过程危险和有害因素分类与代码》（GB/T13861-2009）《生产经营单位安全生产事故应急预案编制导则》（AQ/T 9002—2006）
5第5页/共27页三、支架施工控制要素及检算方法
2、支架检算
（1）荷载指定
荷载效应组合计算项目
荷载组合
立杆承载力计算
6
连墙件承载力计算
斜杆和连接扣件承载力计算
第6页/共27页
三、支架施工控制要素及检算方法－满堂支架
（2）检算模板支撑架结构验算内容包括：
➢ Ⅰ、最不利单肢立杆轴向承载力验算

预应力混凝土简支箱梁支架法现浇施工安全PPT课件

概况二
点击此处输入相关文本内容点击此处输入相关文本内容
概况三
点击此处输入相关文本内容点击此处输入相关文本内容
2
一、支架法施工概念 • 支架法是最常用的一种施工方法
，即在桥孔位置处安装满堂支架或在支墩上拼装梁式结构,然后立模就地浇筑混凝土梁的施工方法。
3
满堂支架法施工现浇箱梁
4
墩梁式支架法施工现浇箱梁
得入内
36
• 第五、防止火灾发生
设置消防器材模板和钢筋绑扎焊接时，加强消防检查防火安全教育、安全检查
37
3、箱梁施工过程中原材料质量保证、工序质量保证，是保证桥梁运营安全的关键。
38
• 事故案例：
• 1999年1月4日，重庆市綦江县虹桥突然整体垮塌，死亡40人，轻重伤14人。这座长约102米的中承式拱形桥，是綦江县城主要的人行桥，建成还不足三年。
目
录
一、支架法施工概念二、支架法施工工艺特点三、支架法施工工艺原理四、工程概况及方案选定五、支架法施工安全质量控制要点
1、支架的承载力和稳定性保证 2、施工过程中的人员安全控制 3、箱梁施工过程中原材料质量保证、工序质量保证，是保证桥梁运营安全的关键
1
整体本内容点击此处输入相关文本内容
31
2、施工过程中的人员安全控制
32
第一、防止高处跌落施工平台满铺脚手板、无探头板栏杆、人梯、安全网齐全临边或悬空作业戴好安全带
33
• 第二、防止触电事故
漏电保护器电缆绝缘良好，特别是接头包扎不漏电电工持证作业电焊工戴绝缘手套作业雨天作业，做好电气防雨工作《施工现场临时用电安全技术规范》。
5
二、工艺特点

《支架法现浇连续梁》PPT课件

• （1）经济性在不影响整体工期的前提下尽量节约成本，仔细研究比较材料的购置和租赁费用。
• （2）施工难度在支架施工过程中尽量减少大规模吊装作业以保证施工安全。
• （3）施工进度重点考虑架梁通道的畅通，桥的架梁任务，其次考虑支架材料的周转使用。
• （4）质量保证尽量选用承载力大，安全可靠，高功效、沉降小的支架形式。
• （6）支架在高压电线区架设时应注意离开高压线一定距离。
.
5
三、支架的施工流程
支架的搭设
.
6
➢模板施工
.
7
底模铺设
.
8
外侧模拼装
.
9
涂刷脱模. 剂
10
内膜安装
.
11
拆模
.
12
➢安装钢筋及预埋件
.
13
钢筋安装
.
14
预应力波纹管安装
.
15
钢绞线切割穿入
.
16
➢混凝土浇筑.ຫໍສະໝຸດ 17.24
➢混凝土养护
• 梁体洒水次数应保持混凝土表面充分潮湿，养护不少于14d。拆除芯模，箱梁内浇水完毕后, 梁端端口用塑料布封闭, 确保相对湿度在90%以上, 并定期补水。养护期间要做好混凝土测温及养护记录, 填写好测温养护记录表。
.
18
.
19
➢ 预应力张拉
• 在混凝土强度及弹性模量达到设计强度50%时进行预张拉，强度及弹模达到100%后，进行终张拉。
.
20
.
21
➢压浆
• 在压浆前，水泥应不断搅动，以防止流动性降低，预应力管道压浆采用真空辅助压浆工艺, 同一管道压浆应连续进行, 一次完成。

满堂支架现场施工法ppt课件

拆除模板和支架
3 总目录章目录返回上一页下一页
二、支架类型
支架的基本要求：
宽度应满足工人操作、材料堆置和运输的需要，脚手架的宽度一般为1.5～2.0m；并保证有足够的强度、刚度和稳定性；构造简单；装拆方便并能多次周转使用。
4 总目录章目录返回上一页下一页
满堂式支架简图
5 总目录章目录返回上一页下一页
（3）支架在受荷后将有变形和挠度，在安装前要进行计算，以变设置合理的预拱度，使结构的外形尺寸和标高符合设计要求。
（4）支架上要设置落架设备，落架时要对称，均匀，不应使主梁局部受力
（5）构造和制作简单，拆卸方便要能增总目加6录周章目转录返次回数上。一页下一页
四、支架的预压与拆除
支架的预压
材料：
用编织袋装砂或水箱对支架进行预压，预压荷载为梁体自重的120%。
7 总目录章目录返回上一页下一页
1、堆载
支架预压时因考虑到堆载的物品和施工过程中工人的操作误差等因素，则取1.2 的不均匀系数，用编织袋装砂作预压材料，砂袋的堆积高度按梁体自重分布曲线图变化取值，从而使预压荷载的分布与梁体荷载的分布相吻合。
止脚手架搭设。（5）支架拼装完成后，上下通道设置栏杆并且要设
置安全网。
11 总目录章目录返回上一页下一页
支架的拆除
拆除顺序
满堂支架拆架程序应遵守由上而下，先搭后拆的原则，不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。拆除后架体的稳定性不被破坏。满堂支架一般的拆除顺序为：安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆。

支架施工现浇培训41页PPT

5、2004年3月23日10时40分左右，正在施工中的汕头市西港高架桥工地，意外发生脚手架倒塌事故，十多米高的庞大脚手架连同上面的水泥、沙包等施工材料一齐倒下。事故造成施工人员一死一伤。
6、2004年1月15日凌晨2时30分许，南京中华门附近一在建立交桥突然坍塌，造成多人受伤。目击者称，当时正在进行混凝土浇灌作业，突然传来一声巨响，尚未凝固的混凝土与钢筋水泥，连同脚手架一起轰然坍塌。
公路水运工程安全生产监督管理办法
第十八条监理单位应当按照法律、法规和工程建设强制性标准进行监理，对工程安全生产承担监理责任。应当编制安全生产监理计划，明确监理人员的岗位职责、监理内容和方法等。对危险性较大的工程作业应当加强巡视检查。
设计方案不当荷载取错
搭设方面施工管理
材料方面超载
构造因素
模板支架，特别是空间高、跨度大、荷载重的模板支架进行分析计算的研究和总结不多，大量工程项目编制的施工技术方案比较简单。
模板承重架的节点不是刚性节点，人工不确定因素很多，力传递也不直接不规则，离散性很大，千百个扣件中有一个或几个失效，则计算长度就可能增加一倍甚至更大，轴心受压立杆的稳定系数就会急剧下降，立杆的承载力也大幅减小，立杆的受压稳定性也就很难得到保证。
报告议题
一、支架法施工安全事故案例及教训二、支架施工安全指导性意见三、关爱生命，关注安全，从我做起！
一、支架安全事故案例1
2008年7月11日上午11时许，施，20余工人被埋。事发后，安检局、110等相继赶到现场。经过2个小时救援，部分工人脱险，已有1人死亡、 15人受伤，数人轻伤。据悉，经安检局初步认定，该事故属于安全责任事故。
3、2009年1月15日21时30分，青海省西宁市一正在施工的高架桥，因桥墩钢筋骨架突然坍塌，导致两名工人死亡。发生事故的高架桥，是正在建设中的西宁过境公路工程第二项目部的标段。坍塌的高架桥桥墩，其钢筋骨架大约有 15米。

固定支架现浇拼装施工方法PPT(48张)

➢设置预拱度 ➢构造物的模板支架不应与施工用的脚手架和便桥相连接 ➢模板的接缝必须密合 ➢模板、支架应尽量做成装配式组件或块件
浙江省台州市境内正在修建的甬台温铁路发生一起坍塌事故
东二环珠江黄埔大桥第六标段脚手架坍塌
脚手架由密密麻麻的钢管搭建而成，高20余米、宽近10米。
在做桥梁承压测试时，将3万袋各80斤重沙包放置在一支架上，当吊运了两万多袋时支架突然变形，上面的4名工人连同沙包一起坠落地面。
老师的观点
99.9%的支架坍塌事故的结构失效机理是整体失稳！
➢ 斜、平、纵联杆件不足；
➢ 基础不均匀沉降，基底只压不拉；
➢ 杆件连接间隙； ➢ 连锁倒塌效应； ➢ 非节点处施加力；
验算单个杆件的受力99.9% 是无用功！
预拱度设置：
➢卸架后上部构造本身及活载一半所产生的竖向挠度1；
➢支架在荷载作用下的弹性压缩2； ➢支架在荷载作用下的非弹性变形3； ➢支架基底在荷载作用下的非弹性沉陷4；
以预拱度计算值为最大值设置在梁跨中，以梁的两端为零，按折线或二次抛物线比例分布。
➢由混凝土收缩及温度变化而引起的挠度5；
➢（墩台水平位移产生的拱顶下沉；）
弹性压缩
非弹性变形
非弹性沉陷
混凝土浇筑－简支梁
➢水平分层浇筑。对于跨径不大的简支梁桥，可在一跨全长内分层浇筑，在跨中合拢
➢ 斜层浇筑 ➢ 单元浇筑法。当桥面较宽且混凝土数量较大时，可分成若干纵向单元分别浇筑
四川万县长江大桥钢管混凝土劲性骨架钢筋混凝土拱桥
跨径组合：530.668+420+8 30.668(m)；汽-超20级，挂-120级，人群-3.5KN/m2；桥宽：净2 7.5+2 3(m)，桥面总宽为24m；主拱圈矢跨比1/5，单箱三室的箱形截面，拱圈高7m，宽16m，顶、底板厚 40cm，顶、底、腹板在拱脚附近区域变厚，钢管劲性骨架成拱；拱上结构为14孔30m的预应力简支T梁；桥台为由拱座、水平撑和立柱三部分组成的组合结构。

支架现浇方案(碗扣式)课件资料

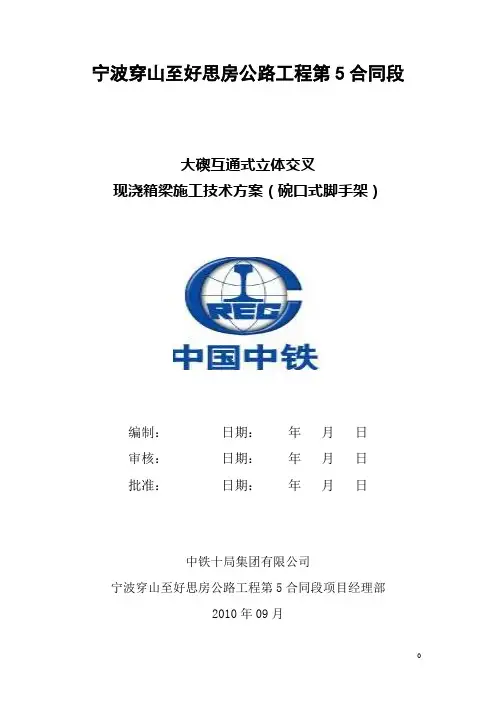

宁波穿山至好思房公路工程第5合同段大碶互通式立体交叉现浇箱梁施工技术方案（碗口式脚手架）编制：日期：年月日审核：日期：年月日批准：日期：年月日中铁十局集团有限公司宁波穿山至好思房公路工程第5合同段项目经理部2010年09月大碶互通式立体交叉现浇箱梁施工技术方案一、工程概况1.1、桥址概况大碶互通位于宁波市北仑区大碶镇，被交路同三高速公路于1998年建成通车。

该互通交叉桩号为：主线K24+203.746=同三高速LK+905.273，交角为129°0’6”。

该互通为高高相接的枢纽式互通立体交叉，主要功能是实现本项目与同三高速公路之间的交通转换。

互通形式采用混合型，交叉方式为主线上跨被交道。

该互通立交的设计范围为K22+810～K25+219，主线长度为2409米，被交路桩号范围为LK6+980～LK9+520。

1.2、工程地质条件宁波市北仑区地处温带，属亚热带季风型气候，全年温湿多雨，平均相对湿度80%左右，四季分明。

本地区气象特征如下：（1）、气温：多年平均气温16.3℃，累年极端最高气温39.6℃，累年极端最低气温－4.5℃。

（2）、降水：多年平均降水量为1400.0mm，山区1500～1800mm，平原1300～1400mm，最大2201.4mm（1994 年），最小703.2mm（1967 年）。

雨量分布主要集中在5～7 月的梅雨季节和8～9月的台风季节，冬季雨量较小。

全年3～7 月中旬，受冷暖气流频繁活动的影响，常有梅雨出现洪涝，雨日70 天左右，雨量592.8mm，占年雨量46.4%；8～9 月，常受太平洋副热带高压控制，天气晴热少雨，出现伏旱、秋旱，其间，亦受冷空气南侵和北上台风的共同影响，多狂风暴雨，平均雨量为325.6mm，占年雨量25.5%。

1.3、地质概况本次勘探深度内揭露覆盖层属第四系堆积物，岩性以泥质粘性土、粘性土及碎石为主；下伏基岩为白垩系下凝灰质岩及侏罗系九里坪组流纹斑岩。

满堂支架现浇施工方案课件

混凝土的养护与拆模
总结词
混凝土的养护与拆模是保证工程质量的重要环节。
养护
混凝土浇筑完成后，要及时进行养护，保持适宜的温度和湿度，防止出现干缩裂缝和温度裂缝。常用的养护方法有自然养护和喷涂养护剂等。同时，要控制好养护时间，以满足设计要求。
拆模
在混凝土达到一定强度后，可以开始拆模。拆模时要按照顺序进行，先拆除非承重部分，后拆除承重部分。同时，要确保模板的完整性和重复使用性。拆模后要及时清理和维修模板，为下次使用做好准备。
提供一定期限的售后服务，对出现的质量问题进行维修和处理。
THANKS
感谢观看
总结词
安全稳定安装
详细描述
按照施工图纸和相关规范要求，进行支架的安装和固定工作，确保支架的位置、标高和垂直度符合设计要求，支架之间连接牢固稳定。
支架的验收与检测
总结词
质量保障措施
详细描述
在支架安装完成后，进行全面的质量检测和验收工作，确保支架的各项指标符合设计要求和相关规范标准，保证施工安全和质量。
合理利用施工材料和资源，减少浪费，降低能耗。
减少粉尘排放
采取洒水等措施减少施工粉尘排放，保护空气质量。
应急预案与事故处理
制定应急预案
针对可能发生的紧急情况制定应急预案，确保快速响应。
配备急救人员和设备
在施工现场配备急救人员和设备，以便在紧急情况下进行救治。
事故处理与调查
对发生的事故进行及时处理和调查，查明原因，采取措施防止类似事故再次发生。
混凝土的浇筑与振捣
总结词
混凝土的浇筑与振捣是保证混凝土密实度和完整性的重要步骤。
浇筑
在浇筑前，要检查模板、支架和钢筋的位置和尺寸，确保符合设计要求。浇筑时要分层进行，控制好每层的厚度和浇筑速度，防止出现混凝土堆积、离析等现象。同时，要确保混凝土浇筑连续、不间断。

支架现浇梁浇筑施工方案34页PPT

53、伟大的事业，需要决心，能力，组织和责任感。 ——易卜生 54、唯书籍不朽。——乔特
55、为中华之崛起而读书。 ——周恩来
支架现浇梁浇筑施工方案
•
26、我们像鹰一样，生来就是自由的，但是为了生存，我们不得不为自己编织一个笼子，然后把自己关在里面。 ——博莱索
•
27、法律如果不讲道理，即使延续时间再长，也还是没有制约力的。— —爱·科克
•
28、好法律是由坏风俗创造出来的。 ——马克罗维乌斯
•
29、在一切能够接受法律支配的人类的状态中，哪里没有法律，那里就没有自由。— —洛克
•ห้องสมุดไป่ตู้
30、风俗可以造就法律，也可以废除法律。 ——塞·约翰逊
谢谢！
51、天下之事常成于困约，而败于奢靡。——陆游 52、生命不等于是呼吸，生命是活动。——卢梭

第12讲+1-固定支架就地浇筑施工+施工方案PPT课件

▪ 满布式支架的卸落设备一般采用木楔、木马或砂筒等，可设置在纵梁支点处或桩顶帽木上面。
2021/7/23
7
2）钢木混合支架
▪ 为加大支架跨径，减少排架数量，支架的纵梁可采用工字钢，其跨径可达l0m。但在这种情况下，支架多改用木框架结构，以提高支架的承载力及稳定性。这类钢木混合支架的构造通常如（图2-1-2）所示。
▪
2021/7/23
34
▪ (2)在梁体混凝土浇筑前，先在支架上加载预压，加载强度与梁重相等，使支架提前充分变形，在浇筑混凝土时再将预压荷载从支架上逐渐撤除。
▪ 预压过程支架发生变形，支架标高与设计不符时应在浇筑混凝土前调整。
▪ (3)将梁分为数段，并拟定适当的能够消除支架不均匀沉降影响的混凝土浇筑顺序，进行分段浇筑。分段方法，分段浇筑顺序宜与设计单位洽商确定。
2021/7/23
29
▪ 3)两次浇筑的混凝土宜使用同品种、同强度等级、同生产厂家、同批生产的水泥。
▪ 4)梁式结构采用两次浇筑时，可采用下列措施，防止一期混凝土产生次生变形、裂缝。
▪ a．增大模板支架刚度、最大限度减少二次浇筑混凝土时的变形。
2021/7/23
30
▪ b．增大第一次浇筑混凝土部分比例，宜达到 60％～70％以上，使支架非弹性变形在第一次浇筑混凝土时基本完成。
▪ 为便于支架和模板的拆卸，纵梁支点处应设置木楔。
2021轻/7/23型钢支架构造示例，如图2-1-3所示。
12
图2-1-3 轻型钢支架
2021/7/23
图2-1-4模板车支架 13
6）墩台自承式支架
▪ 在墩台上留下承台式预埋件，上面安装横梁及架设适宜长度的工字钢或槽钢，即构成模板的支架。这种支架适用于跨径不大的梁桥，但支立时仍需考虑预拱度、支架梁的伸缩以及支架和模板的卸落等所需条件。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

➢模板、支架的自重； ➢新浇筑混凝土、钢筋混凝土或其他圬工结构物的重力； ➢施工人员和施工材料、机具等行走运输或堆放的荷载； ➢振捣混凝土时产生的荷载； ➢新浇筑混凝土对侧面模板的压力； ➢倾倒混凝土时产生的水平荷载； ➢其他可能产生的荷载，如雪荷载、冬季保温设施荷载等；
模板结构名称
梁、板和拱的底模板以及支承板、支架及拱等缘石、人行道、栏杆、柱、梁、板、拱等的侧模板基础、墩台等厚大建筑物的侧模板
支架卸落：梁的落架程序应从梁挠度最大处的支架节点开始，逐步卸落相邻两侧的节点，并要求对称、均匀、有顺序地进行；同时要求各节点应分多次进行卸落，以使梁的沉落曲线逐步加大。通常简支梁、连续梁及刚架桥可从跨中向两端进行；悬臂梁则应先卸落挂梁及悬臂部分，然后卸落主跨部分。
三跨连续梁桥采用满堂支架现浇施工法
木模钢模钢木结合模板土模钢筋混凝土模型板
➢模板、支架必须有足够的强度、刚度和稳定性 ➢在河道中施工的支架，要充分考虑洪水和漂流物以及通过船只（队）对其的影响，要有足够的安全措施
➢支架立柱必须安装在有足够承载力的地基上，保证浇筑混凝土后不发生超容许的沉降量
➢设置预拱度 ➢构造物的模板支架不应与施工用的脚手架和便桥相连接 ➢模板的接缝必须密合 ➢模板、支架应尽量做成装配式组件或块件
荷载组合
计算强度用
验算刚度用
(1)+(2)+(3)+(4)+(7)
(1)+(2)+(7)
(4)+(5)
(5)
(5)+(6)
(5)
➢结构表面外露的模板，挠度为模板构件跨度的1/400； ➢结构表面隐蔽的模板，挠度为模板构件跨度的1/250 ； ➢支架、拱架受载后挠曲的杆件，其弹性挠度为相应结构跨度的1/400 ； ➢钢模板的面板变形为1.5mm； ➢钢模板的钢棱和柱箍变形为Ｌ/500和Ｂ/500（L为计算跨径，B为柱宽）；
五跨一联连续空心板桥的施工程序
混凝土浇筑－悬臂梁
混凝土浇筑－连续梁
四跨连续梁分段浇筑顺序
曲梁排架支撑搭设
模板拆除：当混凝土抗压强度达到2.5MPa时方可拆除侧模；当混凝土强度不小于设计强度标准值的75％以后，方可拆除各种梁的模板；但如设计上有规定应按照设计规定执行。对于预应力梁，应在预应力筋张拉完毕或张拉到一定数量后（根据设计要求），再拆除模板，以免梁体混凝土受拉。
四川万县长江大桥钢管混凝土劲性骨架钢筋混凝土拱桥
跨径组合：530.668+420+8 30.668(m)；汽-超20级，挂-120级，人群-3.5KN/m2；桥宽：净2 7.5+2 3(m)，桥面总宽为24m；主拱圈矢跨比1/5，单箱三室的箱形截面，拱圈高7m，宽16m，顶、底板厚 40cm，顶、底、腹板在拱脚附近区域变厚，钢管劲性骨架成拱；拱上结构为14孔30m的预应力简支T梁；桥台为由拱座、水平撑和立柱三部分组成的组合结构。
拱桥的现浇（砌筑）施工（加载设计）
连续浇筑（砌筑）。跨径在16m以下的混凝土拱圈或拱肋，可以从两拱脚开始对称向拱顶方向浇筑混凝土
分段浇筑（砌筑）。跨径在16m以上的混凝土拱圈或拱肋，为避免先浇筑的混凝土因拱架下沉而开裂，并为减小混凝土的收缩力，可沿拱跨方向分段浇筑，各段之间留有间隔槽。
钢
钢
筋
筋
加
骨
工
架
制
作
➢ 支架、模板形式 ➢ 设计荷载 ➢ 预拱度 ➢ 砼浇筑顺序 ➢ 支架拆除顺序
整理施工现场搭设脚手架
准备浇筑工作立模板
安放钢筋骨架浇筑和振捣混凝土
养护拆模板拆除支架桥面系施工
原材料供应预留混凝土试块
压试块
构造材料
支柱式梁式梁一柱式支架
木支架钢支架钢木混合支架万能杆件支架贝雷梁支架
浙江省台州市境内正在修建的甬台温铁路发生一起坍塌事故
东二环珠江黄埔大桥第六标段脚手架坍塌
脚手架由密密麻麻的钢管搭建而成，高20余米、宽近10米。
在做桥梁承压测试时，将3万袋各80斤重沙包放置在一支架上，当吊运了两万多袋时支架突然变形，上面的4名工人连同沙包一起坠落地面。
疑连日降雨加重沙袋重量？？？
➢当采用梁式支架，支点不设在跨中时，则应在支架下沉量大的位置先浇混凝土，使应该发生的支架变形及早完成
工作缝设置原因上部结构在支架上浇筑时，由于桥墩为刚性支点，桥跨下的支架为弹性支撑，在混凝土浇筑时支架会产生不均匀沉降受混凝土收缩的影响，如果一次灌筑时间过长，则在梁体中会发生收缩裂缝
工作缝设置位置由于工作缝的强度一般比梁的整体强度小，因此其设置位置应在上部结构主梁拉应力与剪应力最小处，一般设在桥墩顶部和支架的顶部或其附近。
老师的观点
99.9%的支架坍塌事故的结构失效机理是整体失稳！
➢ 斜、平、纵联杆件不足； ➢ 基础不均匀沉降，基底只压不拉
； ➢ 杆件连接间隙； ➢ 连锁倒塌效应； ➢ 非节点处施加力；
验算单个杆件的受力99.9% 是无用功！
预拱度设置：
➢卸架后上部构造本身及活载一半所产生的竖向挠度1；
➢支架在荷载作用下的弹性压缩2； ➢支架在荷载作用下的非弹性变形3； ➢支架基底在荷载作用下的非弹性沉陷4；

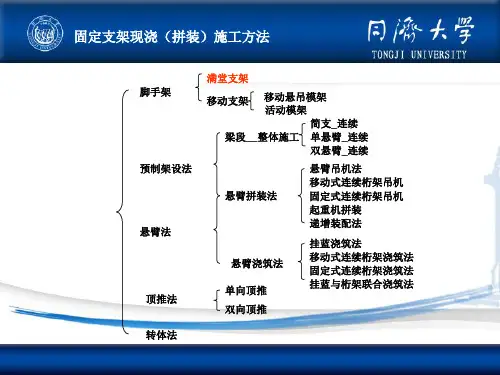

固定支架现浇（拼装）施工方法
脚手架预制架设法悬臂法
顶推法
移动支架移动悬吊模架活动模架
_
__整体施工
_
_
悬臂拼装法
悬臂吊机法移动式连续桁架吊机固定式连续桁架吊机起重机拼装递增装配法
悬臂浇筑法
挂蓝浇筑法移动式连续桁架浇筑法固定式连续桁架浇筑法挂蓝与桁架联合浇筑法
转体法
运输、搅拌机等
分环、分段浇筑（砌筑）。大跨径钢筋混凝土拱圈，为减轻拱架负荷，通过计算可采用分环浇筑混凝土。即将拱圈高度分成二环或三环，先分段浇筑下环混凝土，分环合拢，再浇筑上环混凝土。分环浇筑的施工时间较长，但下环混凝土在达到设计强度后，与拱架共同承担上环浇筑混凝土的重量，可节省拱架。分环分段浇筑也可采取先分环分段浇筑，最后一次合拢。
以预拱度计算值为最大值设置在梁跨中，以梁的两端为零，按折线或二次抛物线比例分布。
➢பைடு நூலகம்混凝土收缩及温度变化而引起的挠度5；
➢（墩台水平位移产生的拱顶下沉；）
弹性压缩
非弹性变形
非弹性沉陷
混凝土浇筑－简支梁
➢水平分层浇筑。对于跨径不大的简支梁桥，可在一跨全长内分层浇筑，在跨中合拢
➢ 斜层浇筑 ➢ 单元浇筑法。当桥面较宽且混凝土数量较大时，可分成若干纵向单元分别浇筑
