自感现象与日光灯 PPT

(二)、自感电动势：
1、自感电动势的大小： 自感电动势的大小跟其它感应电动势的大小一样， 跟穿过线圈的磁通量的变化快慢有关。 而在自感现象中，穿过线圈的磁通量是由电流引 起的，故自感电动势的大小跟导体中电流变化的快 慢有关。 Δφ ΔI 2、自感系数：L称为线圈的自感系数，简称
E L Δt Δt
2.在如图所示的电路中，a、b为两个完全相同的灯泡，L为自
感线圈，E为电源，S为开关，关于两灯泡点亮和熄灭的先后 次序，下列说法正确的是 （ C ） A.合上开关，a先亮，b后亮； 断开开关，a、b同时熄灭 a B.合上开关，b先亮，a后亮； L 断开开关，a先熄灭，b后熄灭 b C.合上开关，b先亮，a后亮； 断开开关，a、b同时熄灭 E S D.合上开关，a、b同时亮； 断开开关，b先熄灭，a后熄灭
(三)、自感现象的防止及应用：
日光灯原理（应用）
电阻双线绕法（防止）
再见！
2. 如图所示，多匝电感线圈的电阻和电池内阻都忽略不计， 两个电阻的阻值都是R，电键S原来打开，电流为I0，今 合上电键将一电阻短路，于是线圈有自感电动势产生， 这电动势（ ） D A. 有阻碍电流的作用，最后电流由I0 减少到零 B. 有阻碍电流的作用，最后电流总小于I0 C. 有阻碍电流增大的作用，因而电流I0保持不变 D. 有阻碍电流增大的作用，但电流最后还是增大到2 I0 提示：线圈中的电流不能突变
C．I2开始很小而后逐渐变大 Er S
R1
R2 L
D．I2开始较大而后逐渐变小


小结： 1、自感现象是一种特殊的电磁感应现象。 2、自感电动势的作用：总是阻碍导体中原电流的 变化，即总是起着推迟电流变化的作用，使其变化 的过程有所延缓。 3、电动势的方向：当原电流增大，自感电动势就 与原电流方向相反，当原电流减小，自感电动势就 与原电流方向相同。

学习探究区
学案1
例1
A 和 L 分别是日光灯的灯管
和镇流器，如果按图 4 所示的电路连
本 学 案 栏 目 开 关
接，下列关于日光灯发光情况的叙述 中，正确的是 ( )
图4
A．只把 S1 接通，S2、S3 不接通，日光灯就能正常发光 B．把 S1 和 S2 接通后，S3 不接通，日光灯就能正常发光 C．S3 不接通，接通 S1 和 S2 后再断开 S2，日光灯就能正 常发光 D．当日光灯正常发光后，再接通 S3，日光灯仍能正常发光
系数与线圈的 大小 、 几何形状 、 匝数 ，以及是否有铁芯
6 等因素有关.1 H＝ 1×103 mH＝ 1×10 μH
做 自感电动势 ___________．
学习探究区
学案1
本 学 案 栏 目 开 关
一、日光灯电路 [问题设计] 按图 1 所示电路连接日光灯电路， 闭合开关，观察日光灯的发光过程， 简单叙述其工作原理．
学习探究区
学案1
[要点提炼] 1．启动器的作用为 自动开关
本 学 案 栏 目 开 关
．
2．镇流器在启动时提供 瞬时高压 ，点燃灯管之后起到
降压限流 的作用． _________
学习探究区
二、自感现象 [问题设计] 实验 1：演示通电自感现象．
本 学 案 栏 目 开 关
学案1
实验电路如图 2 所示．开关 S 接
本 学 案 栏 目 开 关
学案1
学案 1
[学习目标定位]
本 学 案 栏 目 开 关
自感现象与日光灯

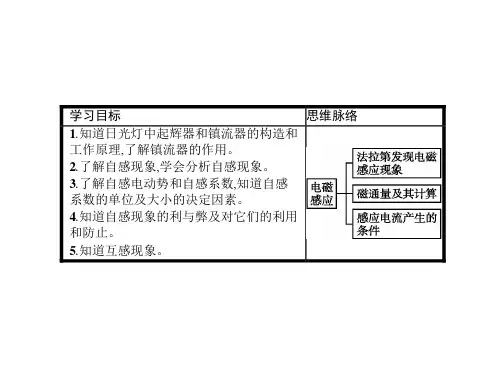

1.能分析通电自感和断电自感现象. 2.能写出自感电动势的表达式，知道自感系数的决定因素. 3.了解自感现象中的能量转化. 4.了解日光灯的组成以及起辉器和镇流器的工作原理．

栏目 导引
与线圈串 联的灯泡
电流逐渐减， 小灯泡逐渐变 断电时 暗，电流方向 不变
第1章
电磁感应与现代生活
例2
如图所示的电路中
有L1和L2两个完全相同的灯 泡，线圈L的电阻忽略不计． 下列说法中正确的是( )
A．闭合S时，L2先亮，L1后亮，最后一样亮
B．断开S时，L2立刻熄灭，L1过一会儿熄灭 C．L1中的电流始终从a到b D．L2中的电流始终从c到d
的电流将逐渐增加，所以 L1 逐渐变亮．电路
稳定后自感作用消失，线圈L相当于导线，所 以L1、L2最后一样亮,选项A正确；断开S时,L2 中由电源提供的电流立即消失，但是L中的电 流由于自感的阻碍作用只能逐渐减小，通过
L2、L1形成回路．因此L1、L2都将过一会
栏目 导引
第1章
电磁感应与现代生活
儿才熄灭，选项 B 错误； L1 中的电流始终由 b
越大 铁心 插入线圈， 它的自感系数 ________ ．将 ________ 也会使线圈的自感系数大大增加．
栏目 导引
第1章
电磁感应与现代生活
(3)单位：自感系数的单位是______ 亨利 ，简称 H ．常用的较小单位还有 亨 ，符号是______ ______ 103 毫亨 (mH)和______ 微亨 (μH).1 H＝ ______ ______ mH，1 H＝ ________ μH. 106
栏目 导引
第1章
电磁感应与现代生活
【审题指导】
解此类问题抓住两点：
(1)分清电路结构，搞清自感线圈与其它元件 间的连接关系． (2)通电瞬间线圈相当于断路，断电瞬间相当 于电源．
栏目 导引
第1章
电磁感应与现代生活

穿过线圈的电流iB 增大
穿过线圈的磁通量增大 线圈产生感应电动势E自
iB S i iA iB 0
B
E自阻碍电流增大
B灯逐渐变亮
t
刚通电时，电能首先要转化为线圈的磁场能，再转化为B灯的电能 E自阻碍i的变化而非阻止，仅现象
2、断电自感 现象
断开开关， 电灯要持续亮 一会儿才熄灭。
二、探究自感电动势
1、定义：自感现象中的感应电动势（E自）。 2、作用：阻碍（延缓）电流的变化。 3、方向：增反减同。
I 4、大小： E自＝L t
自感系数L 线圈结构 （自感、电感） 有无铁芯 的决定因素 单位
粗细 长短 匝数
1H=1V/(A/s) 1H=103 mH=106 μH
三、自感现象的应用和防止
a
A
b S2 c
R
B
Ｂ、Ａ灯过会儿才熄灭
Ｃ、流过Ｂ灯的电流方向由c到d
L
d
Ｄ、流过Ａ灯的电流方向由a到d
作
课本P32
业
书面作业：1、2、3题 课外思考：4题
I E自＝L t
自感 电动势
自感系数L 作用： 总是阻碍 电流变化
影响因素: 线圈的形状、长短、 匝数、有无铁芯等 单位： H、mH、μH
防止 和利用
课堂练习
1、如图所示，L为一个纯电感线圈（直流电阻为零），
A为一个灯泡，下列说法正确的是（
B ）。
A．开关S接通瞬间无电流通过灯泡 B．开关S接通后，电路稳定时，无电流通过灯泡 C．开关S断开瞬间无电流通 L 过灯泡
D．开关S接通瞬间及接通稳
定后，灯泡有由a到b的电流，而 在开关S断开瞬间，灯泡中有从b
a
A

汇报人：XXX 汇报日期：20XX年10月10日
18
氖泡 电容器
日光灯电路图
日光灯
电流流向
镇流器和启动器在电路中的作用
镇流器在启动时产生瞬时高压，在正 常工作时起降压限流的作用。启动器 起自动开作为应急
措施，可以用一小段带绝缘外皮的导线 来启动日光灯吗？怎么做？
紫外灯
拓展 荧光高压汞灯
演讲完毕，谢谢观看！
日光灯优点
（1）比白炽灯省电。发光效率是白炽灯 的5-6倍
（2）日光灯的发光颜色比白炽灯更接近 日光，光色好，且发光柔和。
（3）白炽灯：寿命短，普通白炽灯的寿 命只有1000 -3000小时之间。日光灯寿命较 长，一般有效寿命是3000-6000小时。
白炽灯
日光灯
1、结构
日光灯灯管
氩气、低压水银蒸汽
2、工作条件： 起辉电压：700V以上 工作电压：40W灯管100V左右
两端灯丝 给气体加 热 并给
气体加上 高电压
发出紫外线
在高压 下导电
受到紫外 线照射时
荧光粉发 出可见光
镇流器结构和作用：
启动时提供瞬时高压 正常工作时降压限流
启动器组成和作用：
起到一个开关的作用
能使动靜触片 不产生电火花 保护触点
