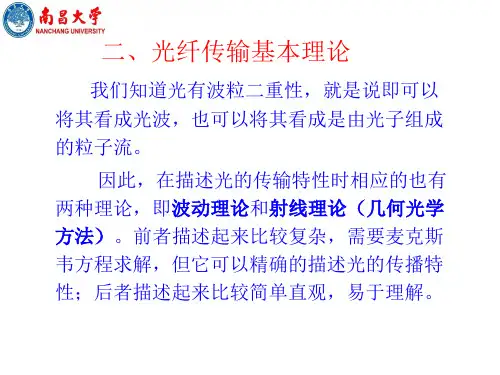

二、光纤传输基本理论

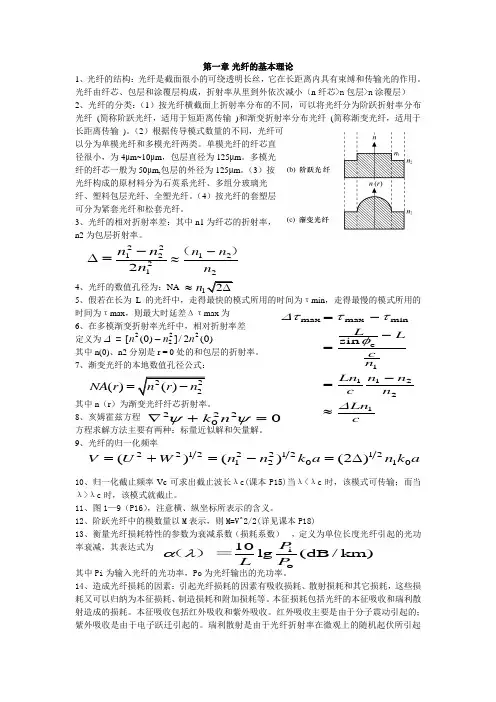

第一章 光纤的基本理论1、光纤的结构：光纤是截面很小的可绕透明长丝，它在长距离内具有束缚和传输光的作用。

光纤由纤芯、包层和涂覆层构成，折射率从里到外依次减小（n 纤芯>n 包层>n 涂覆层）2、光纤的分类：（1）按光纤横截面上折射率分布的不同，可以将光纤分为阶跃折射率分布光纤 (简称阶跃光纤，适用于短距离传输 )和渐变折射率分布光纤 (简称渐变光纤，适用于长距离传输 )。

（2）根据传导模式数量的不同，光纤可以分为单模光纤和多模光纤两类。

单模光纤的纤芯直径很小，为4μm~10μm ，包层直径为125μm 。

多模光纤的纤芯一般为50μm,包层的外径为125μm 。

（3）按光纤构成的原材料分为石英系光纤、多组分玻璃光纤、塑料包层光纤、全塑光纤。

（4）按光纤的套塑层可分为紧套光纤和松套光纤。

3、光纤的相对折射率差：其中n1为纤芯的折射率， n2为包层折射率。

4、光纤的数值孔径为：NA5、假若在长为L 的光纤中，走得最快的模式所用的时间为τmin ，走得最慢的模式所用的时间为τmax ，则最大时延差Δτmax 为6、在多模渐变折射率光纤中，相对折射率差定义为 其中n(0)、n2分别是r = 0处的和包层的折射率。

7、渐变光纤的本地数值孔径公式：其中n （r ）为渐变光纤纤芯折射率。

8、亥姆霍兹方程 方程求解方法主要有两种：标量近似解和矢量解。

9、光纤的归一化频率10、归一化截止频率Vc 可求出截止波长λc(课本P15)当λ<λc 时，该模式可传输；而当λ>λc 时，该模式就截止。

11、图1—9（P16），注意横、纵坐标所表示的含义。

12、阶跃光纤中的模数量以M 表示，则M=V^2/2(详见课本P18)13、衡量光纤损耗特性的参数为衰减系数（损耗系数） ，定义为单位长度光纤引起的光功率衰减，其表达式为 其中Pi 为输入光纤的光功率，Po 为光纤输出的光功率。

14、造成光纤损耗的因素：引起光纤损耗的因素有吸收损耗、散射损耗和其它损耗，这些损耗又可以归纳为本征损耗、制造损耗和附加损耗等。

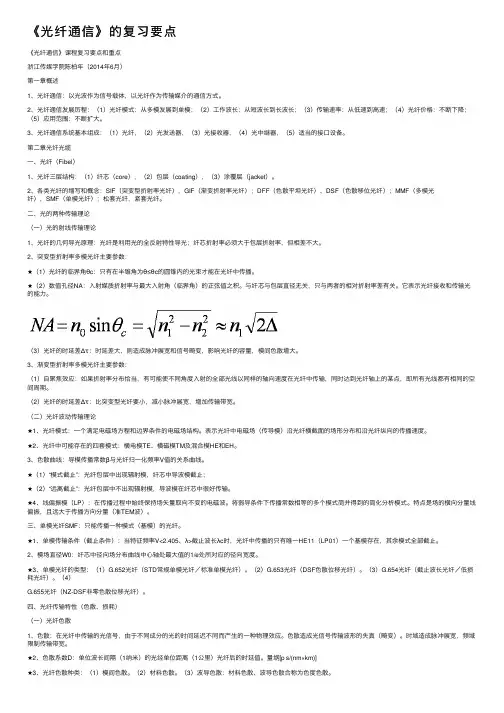

《光纤通信》的复习要点《光纤通信》课程复习要点和重点浙江传媒学院陈柏年（2014年6⽉）第⼀章概述1、光纤通信：以光波作为信号载体，以光纤作为传输媒介的通信⽅式。

2、光纤通信发展历程：（1）光纤模式：从多模发展到单模；（2）⼯作波长：从短波长到长波长；（3）传输速率：从低速到⾼速；（4）光纤价格：不断下降；（5）应⽤范围：不断扩⼤。

3、光纤通信系统基本组成：（1）光纤，（2）光发送器，（3）光接收器，（4）光中继器，（5）适当的接⼝设备。

第⼆章光纤光缆⼀、光纤（Fibel）1、光纤三层结构：（1）纤芯（core），（2）包层（coating），（3）涂覆层（jacket）。

2、各类光纤的缩写和概念：SIF（突变型折射率光纤），GIF（渐变折射率光纤）；DFF（⾊散平坦光纤）、DSF（⾊散移位光纤）；MMF（多模光纤），SMF（单模光纤）；松套光纤，紧套光纤。

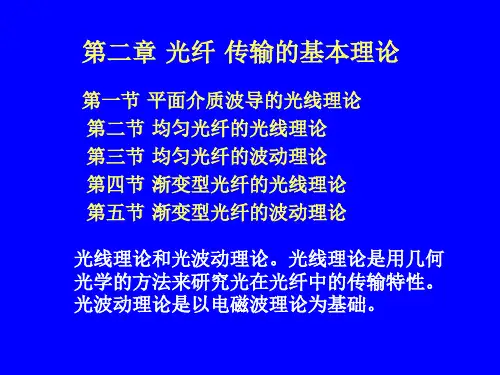

⼆、光的两种传输理论（⼀）光的射线传输理论1、光纤的⼏何导光原理：光纤是利⽤光的全反射特性导光；纤芯折射率必须⼤于包层折射率，但相差不⼤。

2、突变型折射率多模光纤主要参数：★（1）光纤的临界⾓θc：只有在半锥⾓为θ≤θc的圆锥内的光束才能在光纤中传播。

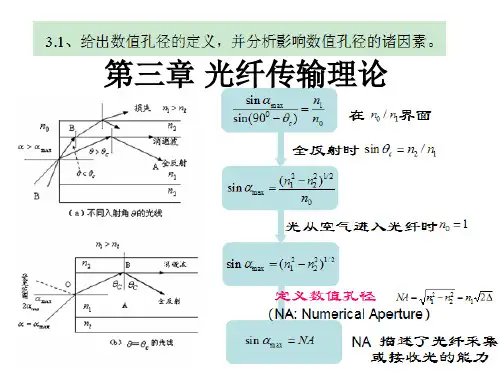

★（2）数值孔径NA：⼊射媒质折射率与最⼤⼊射⾓（临界⾓）的正弦值之积。

与纤芯与包层直径⽆关，只与两者的相对折射率差有关。

它表⽰光纤接收和传输光的能⼒。

（3）光纤的时延差Δτ：时延差⼤，则造成脉冲展宽和信号畸变，影响光纤的容量，模间⾊散增⼤。

3、渐变型折射率多模光纤主要参数：（1）⾃聚焦效应：如果折射率分布恰当，有可能使不同⾓度⼊射的全部光线以同样的轴向速度在光纤中传输，同时达到光纤轴上的某点，即所有光线都有相同的空间周期。

（2）光纤的时延差Δτ：⽐突变型光纤要⼩，减⼩脉冲展宽，增加传输带宽。

（⼆）光纤波动传输理论★1、光纤模式：⼀个满⾜电磁场⽅程和边界条件的电磁场结构。

表⽰光纤中电磁场（传导模）沿光纤横截⾯的场形分布和沿光纤纵向的传播速度。

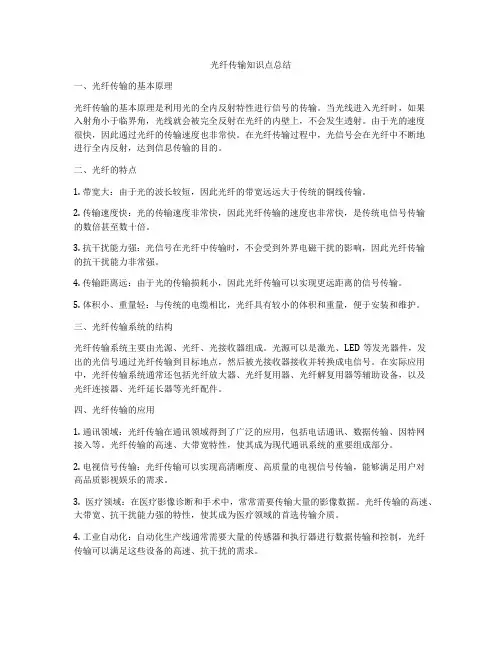

光纤传输知识点总结一、光纤传输的基本原理光纤传输的基本原理是利用光的全内反射特性进行信号的传输。

当光线进入光纤时，如果入射角小于临界角，光线就会被完全反射在光纤的内壁上，不会发生透射。

由于光的速度很快，因此通过光纤的传输速度也非常快。

在光纤传输过程中，光信号会在光纤中不断地进行全内反射，达到信息传输的目的。

二、光纤的特点1. 带宽大：由于光的波长较短，因此光纤的带宽远远大于传统的铜线传输。

2. 传输速度快：光的传输速度非常快，因此光纤传输的速度也非常快，是传统电信号传输的数倍甚至数十倍。

3. 抗干扰能力强：光信号在光纤中传输时，不会受到外界电磁干扰的影响，因此光纤传输的抗干扰能力非常强。

4. 传输距离远：由于光的传输损耗小，因此光纤传输可以实现更远距离的信号传输。

5. 体积小、重量轻：与传统的电缆相比，光纤具有较小的体积和重量，便于安装和维护。

三、光纤传输系统的结构光纤传输系统主要由光源、光纤、光接收器组成。

光源可以是激光、LED等发光器件，发出的光信号通过光纤传输到目标地点，然后被光接收器接收并转换成电信号。

在实际应用中，光纤传输系统通常还包括光纤放大器、光纤复用器、光纤解复用器等辅助设备，以及光纤连接器、光纤延长器等光纤配件。

四、光纤传输的应用1. 通讯领域：光纤传输在通讯领域得到了广泛的应用，包括电话通讯、数据传输、因特网接入等。

光纤传输的高速、大带宽特性，使其成为现代通讯系统的重要组成部分。

2. 电视信号传输：光纤传输可以实现高清晰度、高质量的电视信号传输，能够满足用户对高品质影视娱乐的需求。

3. 医疗领域：在医疗影像诊断和手术中，常常需要传输大量的影像数据。

光纤传输的高速、大带宽、抗干扰能力强的特性，使其成为医疗领域的首选传输介质。

4. 工业自动化：自动化生产线通常需要大量的传感器和执行器进行数据传输和控制，光纤传输可以满足这些设备的高速、抗干扰的需求。

5. 军事领域：光纤传输在军事通讯、雷达系统、导航系统等领域得到了广泛的应用，其高速、高可靠性的特性可以满足军事通讯的各种需求。

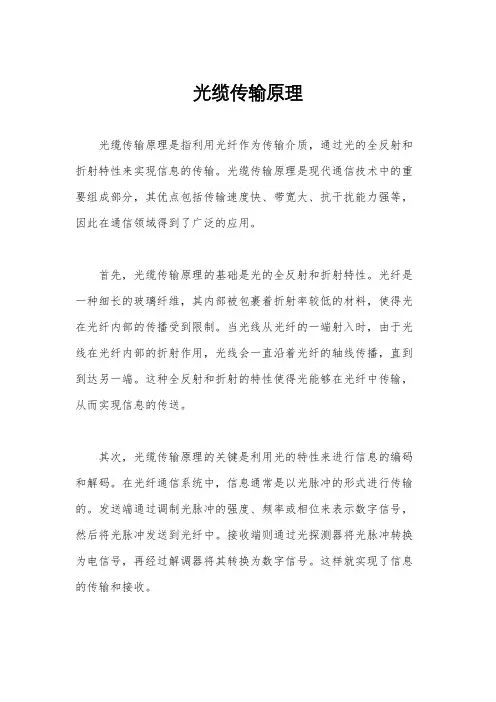

光缆传输原理
光缆传输原理是指利用光纤作为传输介质，通过光的全反射和折射特性来实现信息的传输。

光缆传输原理是现代通信技术中的重要组成部分，其优点包括传输速度快、带宽大、抗干扰能力强等，因此在通信领域得到了广泛的应用。

首先，光缆传输原理的基础是光的全反射和折射特性。

光纤是一种细长的玻璃纤维，其内部被包裹着折射率较低的材料，使得光在光纤内部的传播受到限制。

当光线从光纤的一端射入时，由于光线在光纤内部的折射作用，光线会一直沿着光纤的轴线传播，直到到达另一端。

这种全反射和折射的特性使得光能够在光纤中传输，从而实现信息的传送。

其次，光缆传输原理的关键是利用光的特性来进行信息的编码和解码。

在光纤通信系统中，信息通常是以光脉冲的形式进行传输的。

发送端通过调制光脉冲的强度、频率或相位来表示数字信号，然后将光脉冲发送到光纤中。

接收端则通过光探测器将光脉冲转换为电信号，再经过解调器将其转换为数字信号。

这样就实现了信息的传输和接收。

另外，光缆传输原理的优势在于其传输速度快、带宽大和抗干扰能力强。

光纤的传输速度可以达到光的速度，远远快于传统的铜质电缆传输。

同时，光纤的带宽也远远大于铜质电缆，可以满足大容量数据的传输需求。

此外，光纤传输不受电磁干扰的影响，信号传输稳定可靠，抗干扰能力强。

总的来说，光缆传输原理是一种高效、稳定、可靠的信息传输方式，其在现代通信领域有着广泛的应用前景。

随着通信技术的不断发展，光缆传输原理将继续发挥其重要作用，为人们的生活和工作提供更加便捷、高效的通信服务。

光纤维知识点归纳总结一、光纤的基本原理光纤传播的基本原理是全反射原理。

光在光纤中的传播是由于光在光密介质与光疏介质之间反射所致。

当光线入射在两种介质交界面上，发生的折射和反射是由折射率决定的。

而光纤通过改变折射率的设计，使得当光线沿着光纤传输时，不会发生漏光，从而保证了光信号的传输。

二、光纤的结构光纤通常由芯、包层和外护套组成。

芯是光纤传输光信号的主体，包层用于约束和保护光信号，外护套则用于保护光纤本身以及增强其机械性能。

光纤的结构设计与材料的选择对光信号的传输性能有着重要的影响。

三、光纤的类型根据光纤芯和包层的折射率，可以将光纤分为单模光纤和多模光纤。

单模光纤是指在光纤芯中只有一条光路，适用于远距离通信和高速数据传输；多模光纤是指光纤芯中存在多条光路，适用于短距离通信和局域网传输。

另外，光纤还可根据其传输性能和应用环境的不同分为标准单模光纤、非标单模光纤、高分子光纤等类型。

四、光纤的传输特性光纤的传输特性主要包括传输损耗、色散、非线性效应等。

传输损耗是指光信号在光纤传输过程中损失的能量，主要包括吸收损耗、散射损耗、泄漏损耗等。

色散是指光信号在光纤中传播速度与光波长有关，从而引起信号失真的现象。

非线性效应是指光信号在光纤中传播过程中出现的非线性光学效应，如光子效应、拉曼效应等。

五、光纤的应用光纤在通信领域被广泛应用，包括长距离传输、城市通信、局域网、光纤传感等。

同时，光纤还在医学、军事、工业、科研等领域也有着重要的应用，如光纤传感器、激光器、光纤放大器等。

光纤作为一种重要的光学传输介质，在信息通信、光电子技术、生物医学、制造技术等众多领域都有着重要的应用价值。

通过了解光纤的基本原理、结构、类型、传输特性和应用，我们可以更深入地理解光纤技术的发展和应用前景。

希望本文对大家有所帮助，欢迎指正补充。
