液压与气动传动模拟考试

液压与气压传动模拟卷 A一、画出下列图形符号1.单向顺序阀2.双作用卸荷式叶片泵3.气动三联件4.梭阀5.三位四通(M型中位机能)电磁换向阀二、名词解释1.液体的粘性：液体在外力作用下流动时，分子间内聚力的存在使其流动受到牵制，从而沿其界面产生摩擦力，这一特性称为液体的粘性。

2.恒定流动：如果空间上的运动参数压力P、速度V、密度 在不同的时间内有确定的值，即它们只随空间点坐标的变化而变化，不随时间t变化，对液体的这种运动称为恒定流动。

3.差动连接：单杆活塞缸在其左右两腔都接通高压油时称为“差动连接”4.中位机能：换向阀处于常态位置时，阀中各油口的连通方式，对三位阀即中间位置各油口的连通方式，称为中位机能。

5.困油现象：封闭腔容积的减小会使被困油液受挤压并从缝隙中挤出而产生很高的压力，油液发热，并使机件（如轴承等）受到额外的负载；而封闭腔容积的增大双会造成局部真空，使油液中溶解的气体分离，产生气穴现象。

这些都将使泵产生强烈的振动和噪声。

这就是齿轮泵的困油现象。

三、填空1.液压传动与气压传动系统是由能源装置，执行装置，控制调节装置，辅助装置，等组成的；其中能源装置，执行装置为能量转换装置。

2．液体的流动状态分为层流，湍流，用雷诺数来判断。

光滑金属管道其临界雷诺数为 2000~2320 。

3溢流阀在液压系统中的作用是稳压，调压，限压，。

4．调速回路主要有节流调速回路，容积调速回路，容积节流调速回路。

5．容积式液压泵吸油时密闭容积由小变大，压油时由大变小；外啮合齿轮泵位于轮齿逐渐脱离啮合的一侧是吸油腔，进入啮合的一侧是压油腔。

6．液压泵的实际流量比理论流量小，液压马达实际流量比理论流量大。

7．在变量泵---变量马达调速回路中，为了在低速时获得较大的输出转矩，高速时获得较大功率，往往在低速段，先将变量马达调至最大，用变量泵调速；而在高速段，将变量泵调至最大，用变量马达调速；四、选择题1.流量流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。

液压传动与气动技术试题一、填空题：1. 右图所示为液压千斤顶的液压系统，其动力部分是__________，执行部分是__________，控制部分是__________，辅助部分是__________。

空1答案：2空2答案：11空3答案：3、4、8空4答案：5、6、7、9、102. 气压传动逻辑控制的基本逻辑功能有________、________、________和________。

空1答案：是空2答案：非空3答案：与空4答案：或3. 在液压系统图中，液压元件的图形符号应以元件的__________或__________来表示。

空1答案：静止状态空2答案：零位4. 液压与气压传动是以_________为工作介质进行能量传递和控制的一种传动形式。

空1答案：流体5. 溢流阀在系统中的主要作用是________和________。

空1答案：限压空2答案：稳压6. ____________ 式液压缸由两个或多个活塞式液压缸套装而成，可获得很长的工作行程。

空1答案：伸缩套筒7. 压缩机是一种用来压缩气体提高气体压力或____________ 的机械。

空1答案：提高气体的速度8. 根据用途和工作特点的不同，控制阀主要分为三大类____________ 、压力控制阀、流量控制阀。

空1答案：方向控制阀9. 节流调速回路是用定量泵供油，调节流量阀的通流截面积大小来改变进入执行元件的___，从而实现运动速度的调节。

空1答案：流量10. 为了使齿轮泵能连续供油，要求重叠系统___（小于1、大于1、等于1）。

空1答案：大于111. 压力继电器是一种将油液的压力信号转换成___信号的电液控制元件。

空1答案：电12. 调速阀是由定差减压阀和节流阀串联组合而成。

用定差减压阀来保证可调节流阀前后的压力差不受负载变化的影响，从而使通过节流阀的___保持稳定。

空1答案：流量13. ___是利用阀芯和阀体的相对运动来变换油液流动的方向、接通或关闭油路。

液压与气动技术考试试题一、填空题（每空 2 分，共 30 分）1、液压传动系统由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成。

2、液压油的黏度随温度的升高而降低，随压力的升高而增大。

3、液压泵按结构形式可分为齿轮泵、叶片泵和柱塞泵。

4、单作用叶片泵的定子内表面是一个圆形，双作用叶片泵的定子内表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线所组成的腰形。

5、液压缸按结构特点可分为活塞式、柱塞式和摆动式三大类。

6、液压控制阀按其用途可分为方向控制阀、压力控制阀和流量控制阀三大类。

7、常用的方向控制阀有单向阀和换向阀。

8、溢流阀在液压系统中起溢流稳压作用和安全保护作用。

二、选择题（每题 3 分，共 30 分）1、流量连续性方程是（）在流体力学中的表达形式。

A 能量守恒定律B 动量定理C 质量守恒定律D 其他2、液压系统的工作压力取决于（）。

A 流量B 负载C 流速D 油泵输出压力答案：B3、双作用叶片泵具有（）的结构特点。

A 作用在转子和定子上的液压径向力平衡B 所有叶片的顶部和底部所受液压力平衡C 不考虑叶片厚度，瞬时流量是均匀的D 改变定子和转子之间的偏心可改变排量答案：A4、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）。

A O 型B M 型C Y 型D H 型答案：D5、有两个调整压力分别为 5MPa 和 10MPa 的溢流阀串联在液压泵的出口，泵的出口压力为（）。

A 5MPaB 10MPaC 15MPaD 20MPa6、调速阀是由（）组合而成。

A 定差减压阀与节流阀串联B 定差减压阀与节流阀并联C 定压减压阀与节流阀串联D 定压减压阀与节流阀并联答案：A7、下列气动元件属于控制元件的是（）。

A 空气压缩机B 冷却器C 分水滤气器D 气动换向阀答案：D8、在气压传动中，把压缩空气的压力能转变为机械能的能量转换装置称为（）。

模拟试题一一、判断题（每题2分，共30分。

判断下列所述是否正确，正确填入“√”号，错误则填“×”号。

）1．流体传动包括机械传动和电气传动。

（）2．液压传动存在泄漏，液压油的泄漏会污染环境。

（）3．液压油的密度随液体压力的增大而加大，随温度的升高而减少，但这种变化量通常不大，可以忽略不计。

（）4．动力黏度是液体在单位速度梯度下流动时，接触液层间单位面积上产生的内摩擦力。

（）5．液体在静止状态下黏性较大。

（）6．通常把既无黏性又不可压缩的液体称为理想液体。

（）7．液压泵的额定压力和液压泵本身的密封和结构强度有关。

（）8．液压马达与液压泵从能量转换观点上看是互逆的，因此所有的液压泵均可以用来做马达使用。

（）9．双杆活塞液压缸又称为双作用液压缸，单杆活塞液压缸又称为单作用液压缸。

（）10．一般情况下，液压控制阀的额定压力和额定流量应与其使用压力和流量相接近。

（）11．溢流阀通常接在液压泵出口处的油路上，它的进口压力即系统压力。

（）12．纸质纤维滤油器比烧结式过滤器的耐压高，通常用于精过滤。

（）13．平衡回路为防止垂直或倾斜放置的液压缸和与之相连的工作部件因自重而自行下落，常在活塞向下运动的回油路上安装一个能产生一定背压的液压元件。

（）14．湿空气是干空气和水蒸气的混合气体。

（）15．膜片式气缸具有结构紧凑、简单、行程长、效率高等优点。

（）二、单选题（每题3分，共30分）1．在液压传动中，工作液体不起（ ）的作用。

A ．升温 B ．传递动力 C ．传递速度 D ．润滑液压元件2．我国工程上常用40 °C 时液压油的（ ）值为其黏度等级标号，即油的牌号。

A ．动力黏度 B. 运动黏度 C ．条件黏度 D ．恩氏黏度3．液体流经管道的弯头、管接头、阀口以及突然变化的截面等处时，因流速或流向发生急剧变化，而在局部区域产生流动阻力所造成的压力损失是（ ）。

A ．沿程压力损失B ．局部压力损失C ．容积损失D ．流量损失4．双作用叶片泵（ ）。

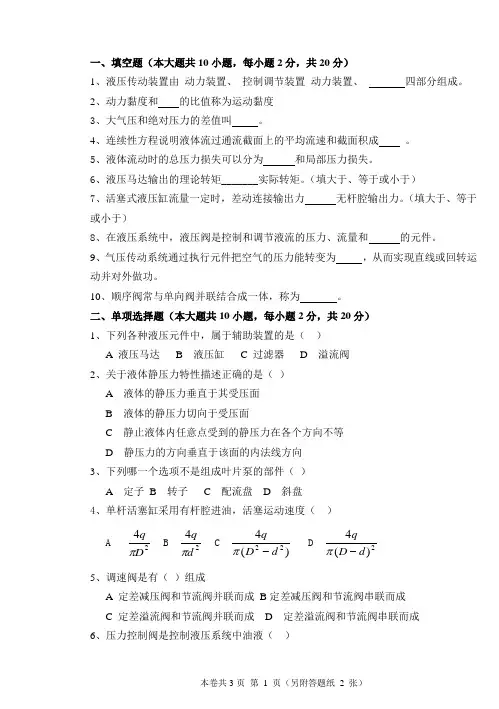

一、填空题（本大题共10小题，每小题2分，共20分）1、液压传动装置由 动力装置、 控制调节装置 动力装置、 四部分组成。

2、动力黏度和 的比值称为运动黏度3、大气压和绝对压力的差值叫 。

4、连续性方程说明液体流过通流截面上的平均流速和截面积成 。

5、液体流动时的总压力损失可以分为 和局部压力损失。

6、液压马达输出的理论转矩_______实际转矩。

（填大于、等于或小于）7、活塞式液压缸流量一定时，差动连接输出力 无杆腔输出力。

（填大于、等于或小于）8、在液压系统中，液压阀是控制和调节液流的压力、流量和 的元件。

9、气压传动系统通过执行元件把空气的压力能转变为 ，从而实现直线或回转运动并对外做功。

10、顺序阀常与单向阀并联结合成一体，称为 。

二、单项选择题（本大题共10小题，每小题2分，共20分）1、下列各种液压元件中，属于辅助装置的是（ ）A 液压马达B 液压缸C 过滤器D 溢流阀2、关于液体静压力特性描述正确的是（ ）A 液体的静压力垂直于其受压面B 液体的静压力切向于受压面C 静止液体内任意点受到的静压力在各个方向不等D 静压力的方向垂直于该面的内法线方向3、下列哪一个选项不是组成叶片泵的部件（ ）A 定子B 转子C 配流盘D 斜盘4、单杆活塞缸采用有杆腔进油，活塞运动速度（ ） A 24D q π B 24dq π C )(422d D q -π D 2)(4d D q -π 5、调速阀是有（ ）组成A 定差减压阀和节流阀并联而成B 定差减压阀和节流阀串联而成C 定差溢流阀和节流阀并联而成D 定差溢流阀和节流阀串联而成6、压力控制阀是控制液压系统中油液（ ）A 流动方向B 压力C 流量D 速度7、液压传动中，下列哪一个属于方向控制阀（）A 节流阀B 调速阀C 顺序阀D 换向阀8、节流调速回路分类正确的是（）A 进油节流调速B回油节流调速C旁路节流调速D容积节流调速9、定量泵和变量马达组成的容积调速回路（）A恒功率调速 B 恒转矩调速C 恒流量调速D 恒压力调速10、下列各种气压元件中，属于气压辅助装置的是（）A 空气压缩机B 压力阀C过滤器 D 气缸三、名词解释(本大题共4小题，每小题5分，共20分)1、液压泵2、滑阀的中位机能3、动力黏度4、实际流量四、简答题（本大题共2小题，每小题10分，共20分）1、什么是液压冲击，液压冲击会造成什么危害？2、外啮合齿轮泵为什么存在泄漏，其泄露主要有哪几个位置？五、计算题（本大题共2小题，每小题10分，共20分）1．如下图所示液压缸装置中，d 1=20mm，d2=40mm，D1=75mm，D 2=125mm，q1=25L/min。

液压与气压传动课程复习重难点第1章绪论1．液压与气压传动的工作原理2．液压与气压传动系统的组成3．液压与气压传动的主要优缺点第2章液压流体力学基础1．液压油的性质（粘度、可压缩性）2．液体静压力的概念及表示方法（绝对压力、表压力、真空度）3．连续性方程4．液压系统中压力及流量损失产生的原因第3章液压泵和液压马达1．液压泵、液压马达的工作原理2．液压泵、液压马达的主要参数及计算3．掌握齿轮泵和齿轮马达的构造、工作原理及应用（外啮合齿轮泵的问题：泄漏、径向力不平衡、困油现象。

）4．理解叶片泵和叶片马达的构造、工作原理及应用5．理解柱塞泵和柱塞马达的构造、工作原理及应用第4章液压缸1．液压缸的类型和特点2．活塞式液压缸的推力和速度计算方法第5章液压控制阀1．换向阀的功能、工作原理、结构、操纵方式和常用滑阀中位机能特点2．单向阀、液控单向阀结构、工作原理及应用。

3．溢流阀、减压阀、顺序阀、压力继电器的结构、工作原理及应用4．节流阀与调速阀的结构、工作原理及应用第6章辅助装置液压辅助元件（滤油器、蓄能器、油箱、油管、密封装置）的作用和图形符号第7章液压基本回路调压回路、卸荷回路、减压回路、增压回路、调速回路、增速回路、速度换接回路、换向回路、多缸动作回路的工作原理、功能及回路中各元件的作用和相互关系。

第8章液压系统实例根据液压系统原理图和系统动作循环表，分析液压系统工作原理与性能特点的方法。

第9章气压基础及元件1．气源装置的组成原理及性能特点2．气缸结构原理及应用第10章气动基本回路及气动系统常用气动基本回路的组成及应用特点液压与气压传动课程考试题型一、判断题（每题3分，共30分）二、单项选择题（每题3分，共30分）三、计算选择题（8分）四、分析选择题（32分）模拟试题一判断题1．液压传动不易获得很大的力和转矩。

（×）2．液体的体积压缩系数越大，表明该液体抗压缩的能力越强。

（√）3．真空度是以绝对真空为基准来测量的压力。

液压与气压传动考试题及答案一、选择题1. 液压传动系统中，动力的传递是通过什么实现的？A. 机械能B. 电能C. 液压能D. 热能答案：C2. 气压传动中，气动元件的驱动力来源于什么？A. 电动机B. 内燃机C. 气压能D. 弹簧力答案：C3. 下列哪种介质不适合用于液压传动？A. 水B. 液压油C. 空气D. 矿物油答案：C4. 液压系统中，溢流阀的主要作用是什么？A. 调节压力B. 限制压力C. 传递动力D. 储存能量答案：B5. 气压传动系统中，气缸的工作原理类似于哪种简单的机械？A. 杠杆B. 滑轮C. 斜面D. 螺旋答案：A二、填空题1. 液压传动系统的基本组成包括动力元件、执行元件、控制元件和________。

答案：辅助元件2. 气压传动系统中，三联件通常包括空气过滤器、调压器和________。

答案：油雾器3. 液压油的主要作用是传递能量、润滑、冷却和________。

答案：密封4. 在液压系统中，流量控制阀的主要功能是调节________。

答案：流量大小5. 气压传动中，气动马达的特点是结构简单、________、维护方便。

答案：成本低三、简答题1. 请简述液压传动系统的优点和缺点。

答：液压传动系统的优点包括：功率密度高，可以实现大功率的传递；控制灵活，可以实现精确的速度和位置控制；操作方便，易于实现自动化。

缺点包括：泄漏问题，可能导致环境污染和系统效率降低；对油液清洁度要求高，维护成本相对较高；系统设计和制造复杂，需要专业知识。

2. 描述气压传动系统的工作原理。

答：气压传动系统利用压缩空气作为工作介质，通过各种气动元件（如气缸、气动马达、阀门等）来实现能量的传递和控制。

压缩空气首先通过空气过滤器去除杂质，然后通过调压器稳定压力，最后通过油雾器润滑气动元件。

气动元件根据控制系统的指令进行动作，从而驱动机械设备完成所需的工作。

3. 液压油的选用对液压系统有何影响？答：液压油的选用直接影响液压系统的性能和寿命。

试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；紊流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

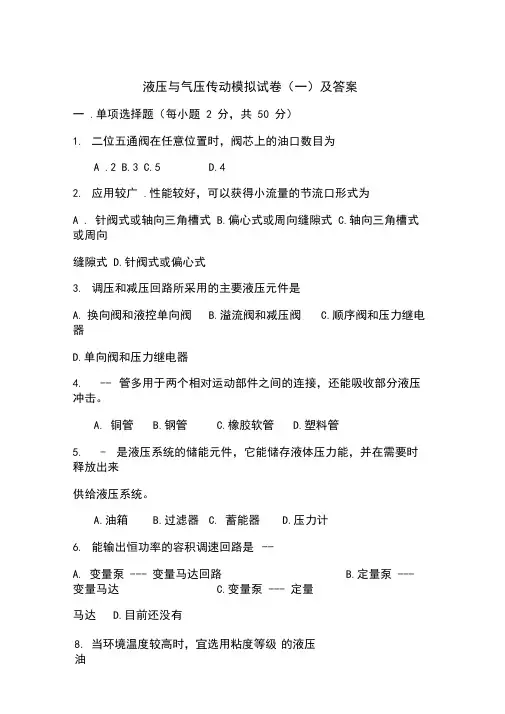

液压与气压传动模拟试卷（一）及答案一.单项选择题（每小题 2 分，共50 分）1.二位五通阀在任意位置时，阀芯上的油口数目为A .2 B.3 C.5 D.42.应用较广.性能较好，可以获得小流量的节流口形式为A . 针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3.调压和减压回路所采用的主要液压元件是A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4.-- 管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管B.钢管C.橡胶软管D.塑料管5.- 是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

A.油箱B.过滤器C. 蓄能器D.压力计6.能输出恒功率的容积调速回路是--A. 变量泵--- 变量马达回路B.定量泵--- 变量马达C.变量泵--- 定量马达 D.目前还没有8. 当环境温度较高时，宜选用粘度等级的液压油7.溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的A.压力B.流量C.流向D.清洁度A.较低B.较高C.都行D.都不行9.能将液压能转换为机械能的液压元件是A.液压泵B.液压缸C.单向阀D.溢流阀10.下列压力控制阀中，哪一种阀的出油口直接通向油箱A.顺序阀B.减压阀C.溢流阀D.压力继电器11.液压系统的动力元件是--A.电动机B.液压泵C.液压缸D.液压阀12.活塞有效作用面积一定时,活塞的运动速度取决于A. 液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13.不能作为双向变量泵的是-A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14.在液压系统中用于调节进入执行元件液体流量的阀是A.溢流阀B.单向阀C.调速阀D.换向阀15.压力控制回路包括--A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16.液压系统中减压阀处的压力损失是属于A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17.柱塞泵是用于-- 系统中A.高压B.中压C.低压D.都不可以18.下列液压缸中可以进行差动连接的是A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19.Y 型.V 形密封圈在安装时，唇口应对应着压力的一侧A.高B.低C.都行D.无法确定20.下列换向阀的中位机能中，能对液压缸进行闭锁的是A.O 型B.H 型C.Y型D.P 型21.外啮合齿轮泵的特点有---A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力 C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22.单作用叶片泵-----A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23.液压机床开动时,运动部件产生突然冲击的现象通常是A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24.缸筒较长时常采用的液压缸形式是A.活塞式B.柱塞式C.摆动式D.无杆液压缸A.柱塞式液压缸B.摆动式液压缸25.在一条很长的管中流动的液体，其压力值是A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题 2 分，共10 分）1、液压传动系统中，常用的方向控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2 ．方向控制回路是B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路3．液压传动系统中，常用的的压力控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4 ．- 是速度控制回路A. 换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路5. 液压系统中，常用的执行元件有A. 液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器F.电磁换向阀三．简答题（每小题 5 分，共10 分）1.容积泵基本的工作条件是？2.简述溢流阀在系统中的应用？四． 计算题（ 12 分）1 ．如有图所示， 一个液压泵驱动 两个油缸串联工作。

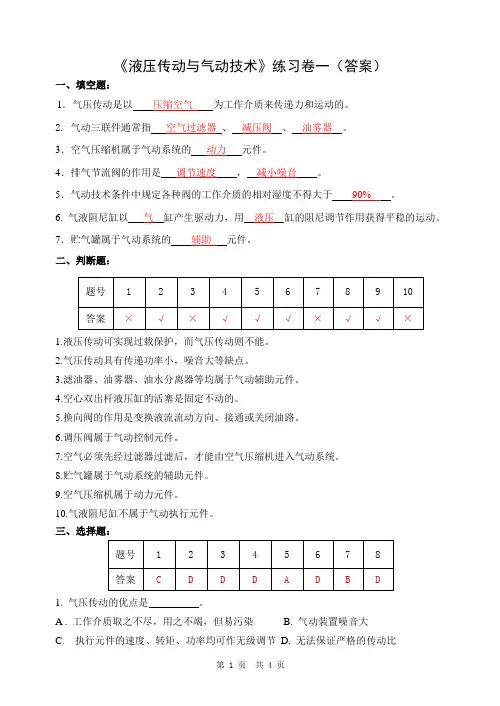

《液压传动与气动技术》练习卷一（答案）一、填空题：1．气压传动是以压缩空气为工作介质来传递力和运动的。

2. 气动三联件通常指空气过滤器、减压阀、油雾器。

3．空气压缩机属于气动系统的动力元件。

4．排气节流阀的作用是调节速度，减小噪音。

5．气动技术条件中规定各种阀的工作介质的相对湿度不得大于90% 。

6. 气液阻尼缸以气缸产生驱动力，用液压缸的阻尼调节作用获得平稳的运动。

7．贮气罐属于气动系统的辅助元件。

二、判断题：1.液压传动可实现过载保护，而气压传动则不能。

2.气压传动具有传递功率小，噪音大等缺点。

3.滤油器、油雾器、油水分离器等均属于气动辅助元件。

4.空心双出杆液压缸的活塞是固定不动的。

5.换向阀的作用是变换液流流动方向、接通或关闭油路。

6.调压阀属于气动控制元件。

7.空气必须先经过滤器过滤后，才能由空气压缩机进入气动系统。

8.贮气罐属于气动系统的辅助元件。

9.空气压缩机属于动力元件。

10.气液阻尼缸不属于气动执行元件。

三、选择题：1. 气压传动的优点是。

A . 工作介质取之不尽，用之不竭，但易污染 B. 气动装置噪音大C. 执行元件的速度、转矩、功率均可作无级调节D. 无法保证严格的传动比2. 为了使活塞运动平稳，普遍采用了气缸。

A. 活塞式B. 叶片式C. 膜片式D.气-液阻尼缸3．不属于气源净化装置的是。

A. 后冷却器B. 除油器C. 空气过滤器D.减压阀4. 要分离压缩空气中的油雾，需要使用。

A. 空气过滤器B. 干燥器C. 油雾器D. 油雾过滤器5. 能把压缩空气的能量转化为活塞高速运动能量的气缸是。

A. 冲击气缸B. 摆动气缸C. 膜片气缸D. 气-液阻尼缸6．以下不属于气动系统方向控制阀的是。

A．与门型梭阀 B.或门型梭阀 C.快速排气阀 D.节流阀7．气动系统的调压阀通常是指。

A.溢流阀B.减压阀C.安全阀D.顺序阀8．属于气动控制元件的是。

A.空气压缩机B. 除油器C. 空气过滤器D.换向阀元件名称：消声器元件名称：减压阀2．说明QGA120×200的含义。

气动与液压试题及答案一、单选题（每题2分，共10分）1. 气动系统中，气缸的工作原理是什么？A. 通过改变气体的压力来实现运动B. 通过改变气体的体积来实现运动C. 通过改变气体的温度来实现运动D. 通过改变气体的流速来实现运动答案：A2. 液压系统中，油泵的作用是什么？A. 产生压力B. 产生流量C. 产生温度D. 产生流速答案：B3. 在气动系统中，下列哪个部件用于控制气流方向？A. 气缸B. 气源C. 气阀D. 气罐答案：C4. 液压系统中，下列哪个部件用于控制油液的流向？A. 油泵B. 油缸C. 油阀D. 油滤答案：C5. 气动系统中，气阀的类型有哪些？A. 电磁阀B. 单向阀C. 比例阀D. 所有以上答案：D二、多选题（每题3分，共15分）1. 气动系统中，下列哪些因素会影响气缸的运动速度？A. 气源压力B. 气缸直径C. 气阀开度D. 气缸材质答案：A、B、C2. 液压系统中，下列哪些因素会影响油缸的运动速度？A. 油泵流量B. 油缸直径C. 油阀开度D. 油液粘度答案：A、B、C、D3. 气动系统中，下列哪些部件可以作为执行元件？A. 气缸B. 气马达C. 气动夹具D. 气动控制阀答案：A、B、C4. 液压系统中，下列哪些部件可以作为执行元件？A. 油缸B. 液压马达C. 液压夹具D. 液压控制阀答案：A、B、C5. 气动与液压系统相比，气动系统的优点包括哪些？A. 响应速度快B. 维护成本低C. 系统简单D. 能量损失小答案：A、B、C三、判断题（每题1分，共10分）1. 气动系统中，气阀的开闭状态决定了气缸的运动方向。

（对）2. 液压系统中，油泵的流量越大，油缸的运动速度就越快。

（对）3. 气动系统中，气源的压力越高，气缸的运动速度就越快。

（对）4. 液压系统中，油缸的直径越大，其产生的力就越大。

（对）5. 气动系统中，气阀的开度越大，气缸的运动速度就越快。

（对）6. 气动系统中，气缸的行程越长，其产生的力量就越小。

模拟测试1一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。

若Py＞Pj＞PL，减压阀阀口状态为：【】A. 阀口处于小开口的减压工作状态B. 阀口处于完全关闭状态，不允许油流通过阀口C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀D. 阀口处于全开启状态，减压阀不起减压作用2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是【】A. 齿轮啮合线处的间隙B. 泵体内壁（孔）与齿顶圆之间的间隙C. 传动轴与轴承之间的间隙D. 齿轮两侧面与端盖之间的间隙3.影响液压泵容积效率下降的主要原因【】A. 工作压力B. 内摩擦力C. 工作腔容积变化量D. 内泄漏4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【】A. 1B.C.D. 25.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由【】A. 改变工作压力B. 调节流量调节螺钉C. 调节弹簧预压缩量D. 更换刚度不同的弹簧6. 流经固定平行平板缝隙的流量与缝隙值的（）成正比。

【】A. 一次方B. 1/2次方C. 二次方D. 三次方7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【】A. 5MPaB. 10MPaC. 15MPaD. 20MPa8. 如图所示液压回路，溢流阀调定的压力为5Mpa，减压阀调定的压力为1.5Mpa，活塞运动时的负载压力为1Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为【】A. 1MPaB. 1.5MpaC. 5MPaD. 6 Mpa9. 图示系统中的溢流阀在液压系统中的作用为：【】A. 作背压阀B. 作溢流阀C. 作安全阀D. 作卸荷阀10. 图示二通插装阀组成的方向控制阀为：【】A. 单向阀B. 二位二通阀C. 二位三通阀D. 二位四通阀二、问答题（本大题共5小题，每小题6分，共30分）1. 解释溢流阀的压力流量特性。

《液压传动与气动技术》练习卷一（答案）一、填空题：1．气压传动是以压缩空气为工作介质来传递力和运动的。

2. 气动三联件通常指空气过滤器、减压阀、油雾器。

3．空气压缩机属于气动系统的动力元件。

4．排气节流阀的作用是调节速度，减小噪音。

5．气动技术条件中规定各种阀的工作介质的相对湿度不得大于90% 。

6. 气液阻尼缸以气缸产生驱动力，用液压缸的阻尼调节作用获得平稳的运动。

7．贮气罐属于气动系统的辅助元件。

二、判断题：1.液压传动可实现过载保护，而气压传动则不能。

2.气压传动具有传递功率小，噪音大等缺点。

3.滤油器、油雾器、油水分离器等均属于气动辅助元件。

4.空心双出杆液压缸的活塞是固定不动的。

5.换向阀的作用是变换液流流动方向、接通或关闭油路。

6.调压阀属于气动控制元件。

7.空气必须先经过滤器过滤后，才能由空气压缩机进入气动系统。

8.贮气罐属于气动系统的辅助元件。

9.空气压缩机属于动力元件。

10.气液阻尼缸不属于气动执行元件。

三、选择题：1. 气压传动的优点是。

A . 工作介质取之不尽，用之不竭，但易污染 B. 气动装置噪音大C. 执行元件的速度、转矩、功率均可作无级调节D. 无法保证严格的传动比2. 为了使活塞运动平稳，普遍采用了气缸。

A. 活塞式B. 叶片式C. 膜片式D.气-液阻尼缸3．不属于气源净化装置的是。

A. 后冷却器B. 除油器C. 空气过滤器D.减压阀4. 要分离压缩空气中的油雾，需要使用。

A. 空气过滤器B. 干燥器C. 油雾器D. 油雾过滤器5. 能把压缩空气的能量转化为活塞高速运动能量的气缸是。

A. 冲击气缸B. 摆动气缸C. 膜片气缸D. 气-液阻尼缸6．以下不属于气动系统方向控制阀的是。

A．与门型梭阀 B.或门型梭阀 C.快速排气阀 D.节流阀7．气动系统的调压阀通常是指。

A.溢流阀B.减压阀C.安全阀D.顺序阀8．属于气动控制元件的是。

A.空气压缩机B. 除油器C. 空气过滤器D.换向阀元件名称：消声器元件名称：减压阀2．说明QGA120×200的含义。

液压与气动练习题一、判断题1.液压油的粘度随温度升高而增大。

（×)2 ．作用于活塞上的推力越大，活塞运动的速度就越快。

(× )3 ．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。

( √ )4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。

( √ )5.液压系统的工作压力决定于外负载。

(√ )6.单位时间内流过管路的液体体积称为流量。

( √ )7.限压式变量叶片泵的流量大小随定子的偏心量增大而减小。

( × )8.液压泵工作空间的容积由小增大而吸油，由大减小而压油。

( √ )9.双作用叶片泵的最大特点就是输出流量可以调节。

( × )10.液压泵工作时的压力就是其额定压力。

( × )11.柱塞泵是定量液压泵。

(× )12.液压泵工作空间的容积由大减小而吸油，由小增大而压油。

( × )13.双作用叶片泵的输出流量是不可以调节的。

( √ )14.液压泵的额定压力就是其工作时的压力。

(× )15.齿轮泵是定量液压泵。

(√ )16.双活塞杆液压缸因其作用面积相等，故往复运动速度相等。

(√)17.调速阀是由定差减压阀和节流阀并联而成的。

(× )18.油箱的作用就是贮存液压油。

( × )19. 在锁紧回路中，三位四通换向阀的中位机能可为H型。

( × )20.节流调速是通过改变变量泵的容积大小来实现的。

( × )21.调速阀是由定差减压阀和节流阀串联而成的。

( √ )22．液压马达的实际输入流量大于理论流量。

(√ )23 ．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。

( √ )24 ．单柱塞缸靠液压油能实现两个方向的运动。

( × )25 ．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。

( × )26．背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。

《液压与气动技术》模拟试卷(B)一、填空题1.从能量角度来说，液压泵的作用是把机械能转化为液体压力能，而液压缸的作用是把液体压力能转化为机械能。

2. 节流阀通常采用薄壁小孔，其原因是通过它的流量与粘度无关，使流量受温度的变化影响较小。

3. 液压传动中最重要的参数是压力p和流量q，而两者的乘积表示功率P 。

4. 液压泵按结构分齿轮泵、叶片泵、柱塞泵三种等，它们是利用密封容积的变化来进行工作的，所以称为容积泵。

5.液压传动系统基本由动力元件、控制元件、执行元件、辅助元件和传动介质组成。

7.液压油的粘度随液压油的温度和压力变化而变化，当液压油温度升高时，液压油的粘度明显下降；当压力增大时，液压油粘度略微上升。

8.根据度量基准的不同，液体的压力分为绝对压力和相对压力两种，大多数表测得的压力是相对压力。

二、判断题1. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，选用“H”型中位机能。

（√）2.由节流阀和定差减压阀串联组成普通调速阀。

（√）3.直水管中，截面Ⅰ处的压力是1MPa，截面Ⅱ处的压力是0.5MPa，据此知直水管中水的流动方向是由截面Ⅱ流向截面Ⅰ。

（×）4.定常流动液体中任何一点的压力、速度都不随时间而变化。

（×）5.流体连续性方程是动量守恒定律在流体力学中的一种表达形式。

（×）6.液压泵都是依靠密封容积变化的原理来进行工作的。

（√）7.双作用叶片泵配油盘上三角槽有减少叶片泵流量、压力脉动和降低噪声的作用。

（√）8.液压马达在高速区工作时会出现“爬行现象”而在低速区则不会。

（ × ） 9.差动连接液压缸可以提高活塞的输出压力和速度。

（ × ） 10.流量控制阀常用的节流口形式是薄壁小孔，因为温度对它的流量几乎没有影响。

（ √ ）三、简答题1.已知雷诺数v d υ＝Re ，请问关于流体认识中引入雷诺数Re 的作用是什么？并说明公式右边各参数的物理意义。

《液压传动与气动技术》模拟试题一、填空（每空2分，共30分）1．液压泵按结构不同可以分为、、。

2. 工作压力由远程调压阀来调整的调压回路称为。

3. 齿轮泵主要分为两种、。

4.液压控制部分主要用来控制和调节油液的、、和。

5.液压泵将原动机输出的机械能转换为油液的。

6. 液压传动由于采用液压油作为工作介质，因此，液压传动装置能够。

7.气动技术是以（压缩）空气作为工作介质，是和的工业实现和应用。

8.执行元件是以压缩空气为工作介质，并将压缩空气的转变为的能量转换装置。

二、判断（每题1分，共10分）1.容积式液压泵输油量的大小取决于密封容积的大小。

（）2.外啮合齿轮泵中，齿轮不断进入啮合的一侧油腔是吸油腔。

（）3.单作用叶片泵的转子每回转1周，每个密封容积完成2次吸油和压油。

（）4.液压泵的额定压力即为液压泵的工作压力。

（）5.液压系统不能用于传动比要求较高的场合。

（）6.往复两个方向的运动均通过压力油作用实现的液压缸称为双作用缸。

（）7.液压缸是液压系统中的动力部分。

（）8.图形符号能表示各元件的结构特点。

（）9.运转空压机前，排放冷凝水、检查油位后开启。

（）10.气源压力一般比末端所需压力高0.15～0.2MPa左右。

（）三、选择题（每题2分，共20分）1.外啮合齿轮泵的特点是（）A.结构紧凑，流量调节方便B.价格低廉，工作可靠，自吸性能好C.噪声小，输油量均匀2.液压系统中液压泵属于（）A.动力部分B.执行部分C.控制部分3.液压泵的工作压力决定于（）A.流量B.负荷C.流速4.双作用式叶片泵的转子每转1转，每个密封容积完成吸、压油（）次。

A.1B.2C.35.当液压缸截面积一定时，液压缸的运动速度决定于进入液压缸液体的（）。

A.压力B.流量C.流速6．用三位四通换向阀组成的卸荷回路，要求液压缸停止时两腔不通油，该换向阀中位机能应选取（）型。

A.“M”B.“Y”C.“P”7.采用调速阀的回路，当节流口的通流面积一定时，通过调整阀的流量与外负荷（）。

《液压与气动技术》课程模拟试卷参考答案考试形式：开卷（）闭卷（）半开卷（）上机（）出卷人题号一二三四五六总分复核人得分一、填空题（每空1分，共28分）1、一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和空气过滤器等组成。

2、液压传动装置由动力装置、执行装置、控制调节装置、辅助装置和传动介质五部分组成，其中动力装置和执行装置为能量转换装置。

3、液体在管中流动时，存在层流和紊流两种流动状态。

液体的流动状态可用雷诺数来判定。

4、气动系统中空气过滤器、减压阀和油雾器常组合在一起使用，称之为气动三联件。

5、速度控制回路包括节流调速、容积调速、联合调速三种回路，小功率液压系统采用节流调速，大功率系统采用容积调速。

6、减压阀是利用液流通过缝隙产生压降的原理，使出口压力低于进口压力，并使出口压力保持基本不变的压力控制阀。

7、油管按材料可分为钢管、紫铜管、橡胶软管、塑料管、尼龙五种，高压油管应采用无缝钢管，回油管道可用尼龙。

8、比例阀与普通阀的主要区别在于，其阀芯的运动是采用比例电磁阀控制，使输出的压力或流量与输入电信号成正比，所以，可用改变电信号的方法，对压力、流量进行连续控制。

二、选择题(每空3分，共25分)1、以下三种回路中，__ B ___的系统效率较高A、节流调速B、容积调速C、容积节流调速2、如图为轴向柱塞泵和轴向柱塞马达的工作原理图。

当缸体如图示方向旋转时，请判断各油口压力高低，选答案填空格i.作液压泵用时_ D ____-ii.作油马达用时___ C __（2分一空）A、ａ为高压油口b为低压油口 B 、b 为高压油口a为低压油口C、c 为高压油口d为低压油口 D 、d 为高压油口c为低压油口3、液压泵的排量q与 C 有关。

A、泵的额定压力；B、泵的额定流量；C、泵的几何尺寸；D、泵的转速。

4、为使液压泵的允许吸油高度增加，采取下列哪个方法正确 C 。

Ａ、提高泵的转速；Ｂ、提高泵输出的压力；Ｃ、加大吸油管直径；Ｄ、将泵放在海拔较高的地方工作。
