振动光缆原理
振动光缆是一种利用光传输信息的设备，它的工作原理基于光的传输和光纤的振动效应。
光信号的传输是通过光纤中的光波导来实现的。
光波导是由材料的折射率差形成的，能够将光信号通过多次反射传输到目标地点。
传统的光纤通信中，光信号是通过调制光的强度或频率来传输信息的。
而振动光缆是通过光纤的振动来传输信息的。
在振动光缆中，光纤的一个端部固定，另一个端部连接到一个振动源，比如声波源或机械振动源。
振动源会产生一系列的振动波，将这些振动波传输到光纤中。
当振动波传输到光纤中时，它会沿着光纤的长度传播，并引起光纤中的模式耦合效应。
这种模式耦合效应使得光纤中的折射率发生微小的变化，进而改变了光波导的传输特性。
这种折射率的变化可以被接收端的光传感器捕捉到，并转化为电信号。
通过适当的信号处理和解调技术，电信号可以还原为原始的信息信号。
这样，通过光纤的振动，信息信号就得以传输到目标地点。
振动光缆具有传输带宽大、抗干扰性强等优点，广泛应用于通信、电力、交通等领域。
它的工作原理简单而有效，通过光纤的振动实现了信息的传输和交流。
总结起来，振动光缆的工作原理是利用光纤的振动效应，通过传输振动波来实现信息的传输。
它具有传输带宽大、抗干扰性强等优点，在实际应用中具有广泛的用途。
振动光纤原理范文振动光纤（Vibration Optical Fiber，VOF）是一种新型的光纤传感器，能够利用光纤的振动特性实现对环境振动的实时监测。
它通过光纤的高度灵敏的机械耦合使光信号的强度和相位发生改变，从而实现对振动信号的检测和解码。
振动光纤具有高灵敏度、宽频响范围、不受电磁干扰等特点，因此在军事、工业、民生等领域具有广泛应用前景。
振动光纤的原理主要包括光纤的机械耦合和干涉效应。
首先，振动光纤通过高强度锥形绞合机械耦合的方式，将外部振动的力量引入到光纤中。
当光纤上发生振动时，光纤中的绞合结构会因为受到外部力的作用而发生形变，从而改变光纤的折射率分布，进而影响光信号的传输。
其次，当光信号在光纤中传输时，由于外界振动的影响会改变光信号在光纤中的传输路径，导致光信号的传输时间发生变化，进而产生光沿光纤的重干涉效应。
振动光纤传感器的工作原理和光纤光栅传感器相似。
光纤光栅在其长度方向上周期性变化的折射率会导致光束在光纤中的传输路径改变，进而引起传输光信号的相位变化。
当外界有振动力作用于光纤时，光纤光栅会随之发生形变，导致光信号的相位随之改变。
通过检测光信号进行的差干涉或光谱测量，可以测量出外界的振动幅度和频率。
振动光纤传感器的性能主要由振动光纤的结构和光纤光栅的参数决定。
振动光纤的耦合结构需要在应力集中的位置适当设计，以实现对振动的高效耦合。
光纤光栅的设计要求具有高精度的周期性变化结构，以实现高灵敏度的振动检测。
此外，振动光纤的设计还需要考虑光纤的机械强度和环境适应性等方面的要求。
振动光纤传感器的应用领域非常广泛。
在军事领域，振动光纤传感器可以用于监测飞机、舰船、坦克等重要装备的振动状态，实现对装备健康状况的实时监测和预警。
在工业领域，振动光纤传感器可以用于检测机械设备的振动状态，提供设备状态监测和故障诊断等方面的信息。
此外，振动光纤传感器还可以用于地震预警、结构健康监测、声波检测等领域。
总之，振动光纤传感器以其高灵敏度、宽频响范围、不受电磁干扰等优势，在军事、工业、民生等领域具有广泛的应用前景。
振动光纤工作原理
嘿，朋友们！今天咱来唠唠振动光纤工作原理这个神奇的玩意儿。
你说这振动光纤啊，就像是一个超级敏感的小卫士。
它呀，就那么安安静静地待在那里，却能时刻感知着周围的一举一动。
想象一下，它就像一条隐形的警戒线，只要有一丁点儿风吹草动，它就能迅速察觉到。
比如说，有个小老鼠偷偷摸摸地跑过去，或者一阵微风轻轻吹过，它都能准确地捕捉到这些细微的振动。
它是怎么做到的呢？其实啊，就好比是我们的耳朵能听到声音一样。
振动光纤里面有一些特殊的结构，能够把外界的振动转化为电信号。
这就厉害啦！然后这些电信号就会被传送到一个地方，让人们知道这里发生了什么事情。
你说这像不像一个神奇的魔法？它能察觉到那些我们肉眼都看不到的微小变化。
那它都能用在哪些地方呢？哎呀，那可多了去了！像一些重要的场所，比如仓库啦、博物馆啦、军事基地啦等等。
有了它在，那些小偷小摸的家伙可就无处遁形了。
它可比我们人厉害多了啊！我们人有时候还会犯困打盹呢，它可是一刻也不松懈。
而且啊，这振动光纤还特别耐用呢。
它不会像我们人一样，今天生病了，明天不舒服了。
它就那么坚强地在那里工作着，默默地守护着我们的安全。
你说这么好的东西，我们是不是应该好好珍惜它呀？要是没有它，那得有多少不安全的因素啊！
所以说啊，这振动光纤工作原理虽然听起来有点复杂，但其实仔细想想，不就是那么回事嘛。
它就是我们的好帮手，帮我们看着那些我们可能注意不到的地方。
朋友们，你们说这振动光纤是不是很了不起啊？反正我觉得是！它就是那个默默守护我们的无名英雄！。
光纤振动原理“嘿，同学们，今天咱们来讲讲光纤振动原理。
”我站在讲台上对着下面的学生们说道。
那什么是光纤振动原理呢？简单来说，光纤就是利用光在玻璃或塑料制成的纤维中进行全反射从而实现光信号传输的一种工具。
而当光纤受到外界的振动等干扰时，就会产生相应的变化，这就是光纤振动原理。
比如说，在一些安防系统中，就会用到光纤振动传感器。
它可以通过检测光纤中光信号的变化来感知外界的振动情况。
比如在一个仓库周围铺设了光纤振动传感器，如果有小偷试图闯入，他的行动所产生的振动就会被光纤传感器检测到，从而触发报警系统。
再比如在一些桥梁、隧道等大型结构的健康监测中，也会用到光纤振动监测技术。
通过在这些结构中铺设光纤，可以实时监测到结构的微小振动变化。
如果出现异常的振动，就可能意味着结构存在安全隐患，需要及时进行检修和维护。
像之前有个例子，一座重要的大桥，通过在桥身上安装的光纤振动监测系统，及时发现了一处因为长期车辆通行导致的结构松动所产生的异常振动。
这就为及时进行维修提供了重要的依据，避免了可能出现的严重后果。
那么光纤振动原理具体是怎么实现的呢？这就要从光纤的结构和光的传播特性说起了。
光纤一般由纤芯和包层组成，纤芯的折射率高于包层。
当光在纤芯中传播时，会由于全反射的作用而沿着光纤一直传播下去。
而当光纤受到振动时，会导致光纤的形状发生变化，从而影响光在其中的传播，产生光信号的变化。
为了更好地理解这个过程，我们可以想象一下，就好像一条很细的管道，里面有水流在流动。
当我们轻轻晃动这个管道时，水流就会受到影响而产生波动。
同样的道理，光纤中的光也会因为光纤的振动而产生类似的变化。
在实际应用中，为了提高光纤振动监测的准确性和可靠性，还需要采用一些特殊的技术和方法。
比如采用分布式光纤振动监测技术，可以实现对很长一段光纤的同时监测，大大提高了监测的范围和效率。
总之，光纤振动原理在很多领域都有着非常重要的应用，它为我们提供了一种灵敏、准确、可靠的监测手段，对于保障各种设施和结构的安全运行具有非常重要的意义。
周界入侵报警产品振动光纤、泄漏电缆特点及运用产品运用在重要建筑物的效果图脉冲电子围栏图振动光纤图泄漏电缆图产品特点●电绝缘。
光纤本身是电绝缘的，敏感元件也是电绝缘材料制作，具有良好的电绝缘性能，适用于高压供电系统。
●抗电磁场干扰。
这是光纤测量及其光纤传感器的及其独特的性能特征，因此光纤传感器特别适用于高压大电流、强磁场噪声、强辐射等恶劣环境中、能解决许多传统传感器无法解决的问题。
●非侵入性。
传感头可以做成电绝缘的，而且其体积可以做的很小，因此，它对电磁场是非入侵式的。
●高灵敏度。
利用光作为信息载体的光纤传感器的灵敏度很高，它是某些精密测量和控制的必不可少的工具。
●重量轻、体积小、外形可变。
重量轻、体积小是光纤本身固有的特性，而光纤柔软可绕的特性，则可用它构成外形各异尺寸不同的传感探头。
●动态范围大。
光纤传感器的载体是光，其频率高，传感器频带范围很宽，动态范围很大。
针对不同行业重要建筑物对安装周界入侵报警产品的要求。
北京三安古德科技发展有限公司做出了以下几种方案泄漏电缆周界入侵报警设备在天然气行业的运用目前,应用在已建天然气管道站场周界的安防技术如激光对射、微波对射、振动电缆等均存在着误报率高、防爆区内安装复杂、阶梯段状围墙无法实现防范无死角等缺陷。
中国石油西气东输管道公司启动了振动光光纤周界入侵报警系统试点项目。
选取不同地区的5 座天然气站场进行了振动光纤技术测试。
结合典型天然气站场围栏的形式,对振动光缆在各种形式围栏上的安装工艺进行了论述,做到布防无死角,防范无漏洞。
试验数据表明:振动光纤、泄漏电缆技术比其他安防技术误报率低、安装便捷,适用于各种形式的围栏, 可实现无死角的防范;振动光纤周界入侵报警设备在世博会的运用使用周界报警设备振动光纤、泄漏电缆的重要场所如世博会运用周界报警设备的原因：2010上海世博会园区核心区域陆地边界总长约为12公里，为了有效防范来自陆地边界非法入侵造成的安全风险，需要构建集实时监控及报警为一体的世博园区陆地电子围栏系统。

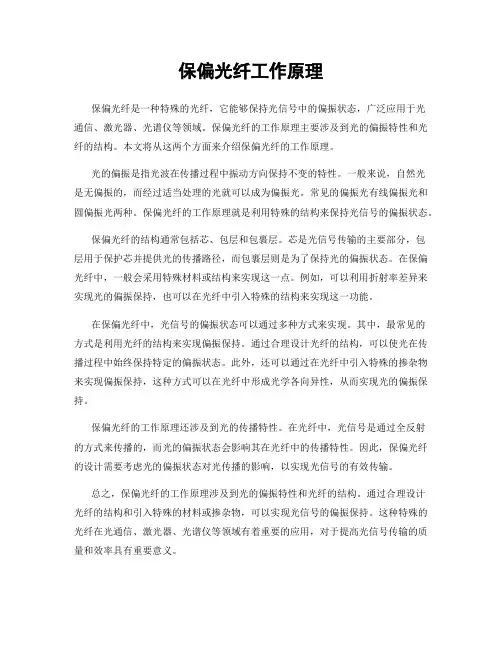

保偏光纤工作原理保偏光纤是一种特殊的光纤，它能够保持光信号中的偏振状态，广泛应用于光通信、激光器、光谱仪等领域。
保偏光纤的工作原理主要涉及到光的偏振特性和光纤的结构。
本文将从这两个方面来介绍保偏光纤的工作原理。
光的偏振是指光波在传播过程中振动方向保持不变的特性。
一般来说，自然光是无偏振的，而经过适当处理的光就可以成为偏振光。
常见的偏振光有线偏振光和圆偏振光两种。
保偏光纤的工作原理就是利用特殊的结构来保持光信号的偏振状态。
保偏光纤的结构通常包括芯、包层和包裹层。
芯是光信号传输的主要部分，包层用于保护芯并提供光的传播路径，而包裹层则是为了保持光的偏振状态。
在保偏光纤中，一般会采用特殊材料或结构来实现这一点。
例如，可以利用折射率差异来实现光的偏振保持，也可以在光纤中引入特殊的结构来实现这一功能。
在保偏光纤中，光信号的偏振状态可以通过多种方式来实现。
其中，最常见的方式是利用光纤的结构来实现偏振保持。
通过合理设计光纤的结构，可以使光在传播过程中始终保持特定的偏振状态。
此外，还可以通过在光纤中引入特殊的掺杂物来实现偏振保持，这种方式可以在光纤中形成光学各向异性，从而实现光的偏振保持。
保偏光纤的工作原理还涉及到光的传播特性。
在光纤中，光信号是通过全反射的方式来传播的，而光的偏振状态会影响其在光纤中的传播特性。
因此，保偏光纤的设计需要考虑光的偏振状态对光传播的影响，以实现光信号的有效传输。
总之，保偏光纤的工作原理涉及到光的偏振特性和光纤的结构。
通过合理设计光纤的结构和引入特殊的材料或掺杂物，可以实现光信号的偏振保持。
这种特殊的光纤在光通信、激光器、光谱仪等领域有着重要的应用，对于提高光信号传输的质量和效率具有重要意义。
光纤导光的基本原理1. 光的全反射根据光的反射定律，反射角等于入射角。
而对应于折射角等于90的入射角叫做临界角，很容易可以得到临界角：当光在光纤中发生全反射现象时，由于光线基本上全部在纤芯区进行传播，没有光跑到包层中去，所以可以大大降低光纤的衰耗。
早期的阶跃光纤就是按这种思路进行设计的。
2. 光在阶跃光纤中的传播阶跃型光纤折射率是沿径向呈阶跃分布，在轴向呈均匀分布，是包层折射率，是纤芯折射率。
假设图中的阶跃型光纤为理想的圆柱体，光线若垂直于光纤端面入射，并与光纤轴线重合，或平行，这时光线将沿纤芯轴线方向向前传播。
若光线以某一角度入射到光纤端面时，光线进入纤芯会发生折射。
当光线到达纤芯与包层的界面上时，发生全反射或折射现象。
若要使光线在光纤中实现长距离传输，必须使光线在纤芯与包层的界面上发生全反射，即入射角大于临界角。
由前面分析已知光纤的临界角为：数值孔径 NA ：假设是n1包层折射率，n2是纤芯折射率,且n1＞ n2，n1和n2的差值大小直接影响光纤的性能。
故引入相对折射率差Δ表示其相差程度。
n1约等于n2对于渐变型光纤，若轴心处（r=0）的折射率为n(0),则相对折射率差定义为:)arcsin(12n n c =θ22210sin n n NA -==θ2122212n n n -=∆121n n n -=∆2222)0(2)0(n n n -=∆得：可见，光纤的数值孔径与纤芯与包层直径无关，只与两者的相对折射率差有关。
若纤芯和包层的折射率差越大，NA 值就越大，即光纤的集光能力就越强。
对于阶跃型光纤，由于纤芯折射率均匀分布，纤芯端面各点的数值孔径都相同，即各点收光能力相同。
对于渐变型光纤，纤芯折射率分布不均匀，光线在其端面不同点入射，光纤的收光能力不同，因此渐变型光纤数值孔径定义为：五个激光在生活中的应用案例1. 公路无损检测利用激光测距功能可以检测路面的断面特性，如平整度、构造深度、车辙、路面变形和裂缝等。
振动光纤原理振动光纤是一种利用光纤的拉曼效应来实现振动检测的新型传感器技术。
其原理是通过光纤中的拉曼散射效应来实现对振动信号的检测和测量。
在振动光纤传感器中，光纤作为传感元件，能够将振动信号转化为光信号，通过光学检测技术进行测量和分析，从而实现对振动信号的高灵敏度和高精度检测。
振动光纤传感器的工作原理主要包括两个方面，拉曼散射效应和光纤的力学特性。
首先，光纤中的拉曼散射效应是指当光信号通过光纤传输时，光子与光纤分子之间发生相互作用，导致光子的能量发生改变，从而产生散射光。
当光纤受到外界振动作用时，光纤分子之间的相互作用也会发生变化，进而影响拉曼散射光的频率和强度。
通过检测和分析这些变化，可以实现对振动信号的测量和监测。
其次，光纤的力学特性对振动光纤传感器的性能也有重要影响。
光纤作为传感元件，其本身的力学特性决定了传感器对振动信号的灵敏度和频率响应特性。
在振动光纤传感器中，通常会采用特殊结构的光纤，以增强其对振动信号的响应能力，并通过合理设计光纤的结构和参数，进一步优化传感器的性能和特性。
在实际应用中，振动光纤传感器具有许多优点，例如高灵敏度、宽频响、抗干扰能力强、体积小、重量轻等特点，适用于各种振动监测和测量场合。
同时，振动光纤传感器还可以实现对多点、多维振动信号的同时检测，具有较高的实用价值和市场潜力。
综上所述，振动光纤传感器是一种基于光纤拉曼散射效应的新型振动检测技术，其原理基于光纤的力学特性和拉曼散射效应。
通过合理设计光纤结构和参数，可以实现对振动信号的高灵敏度和高精度检测，具有广阔的应用前景和市场潜力。
振动光纤传感器的发展将为振动监测和测量领域带来新的机遇和挑战，也将为工程技术和科学研究提供新的思路和方法。
定位型振动光纤原理
定位型振动光纤是用于检测和定位光纤所在位置的装置，它基于光纤中的背向拉曼散射（BLS）效应来检测光纤的振动。
下面将详细介绍其原理。
1. 背向拉曼散射（BLS）效应：当光在光纤中传播时，会与光纤中的分子相互作用，导致光的一部分能量转移给分子。
这种能量转移的过程被称为拉曼散射。
背向拉曼散射（BLS）是指散射光与入射光方向相反，这种散射光可以用于检测光纤中的振动。
2. 振动检测：在定位型振动光纤中，当光纤受到外部振动时，会导致光纤中的折射率发生变化，进而引起光强的变化。
通过检测这个光强的变化，就可以确定光纤的振动情况。
3. 定位技术：为了确定振动发生的位置，需要使用定位技术。
一种常用的方法是时分复用（TDM）技术。
在该技术中，将检测到的多个振动信号按照时间顺序排列，通过比较不同位置的振动信号到达时间，就可以确定振动发生的位置。
4. 信号处理：在检测到振动信号后，需要对信号进行处理和分析。
常用的处理方法包括滤波、放大、去噪等，以提取出有用的振动信息。
同时，还需要对信号进行特征提取和分类，以区分不同类型的振动。
5. 系统集成：最后，需要将上述各个部分集成在一起，形成一个完整的定位型振动光纤系统。
该系统需要具备高灵敏度、高精度、实时
性等优点，以满足实际应用的需求。
总之，定位型振动光纤是一种利用背向拉曼散射效应检测光纤振动并确定其位置的技术。
该技术具有高灵敏度、高精度、实时性等优点，可用于安全监控、环境监测等领域。
光纤震动报警原理
光纤震动报警的原理主要基于“光弹效应”。
当外界扰动作用在光纤上时，会导致光纤的长度和折射率发生变化，进而引起光波的相位变化。
这个相位差可以被精确地检测并解析出振动信号，从而判断是否有入侵行为。
在应用中，通常将光纤铺设在防区的围栏之上，对围栏的人为侵犯或一些自然现象如刮风、下雨等产生的扰动进行监测。
为了减少误报警，系统通常采用模式识别技术来甄别入侵事件的类型。
通过对干涉信号进行分析，找出各类事件对应的干涉信号特征，并提取特征参数作为输入数据，模式识别子系统能从训练样本中自我学习形成识别模型，完成对各类入侵事件的甄别。
振动光纤报警系统具有监视距离长、抗电磁干扰能力强和维护成本低廉等优点，因此在机场、军事禁区等高安全区域得到了广泛应用。
振动光纤原理
振动光纤是一种利用光学和机械耦合效应的传感器技术，它可以通过测量光纤中的振动来实现对环境振动的监测和分析。
振动光纤原理主要涉及到光学和机械两方面的知识，下面我们将详细介绍振动光纤的工作原理。
首先，光学原理是振动光纤技术的基础之一。
光纤传感器是通过光学信号来检测物理量的变化，而振动光纤则是利用光纤的光学特性来实现对振动的监测。
在振动光纤中，光信号会随着光纤的振动而发生相应的变化，这种变化可以通过光学检测系统来实时记录和分析。
因此，光学原理是振动光纤实现振动监测的重要基础。
其次，机械原理也是振动光纤技术的关键之一。
振动光纤传感器是通过光纤的机械振动来实现对环境振动的监测。
光纤的机械振动会导致光信号的相位和幅度发生变化，这种变化可以被光学检测系统捕获并转换成电信号进行处理。
因此，机械原理是振动光纤实现振动监测的另一个重要基础。
综上所述，振动光纤原理涉及到光学和机械两方面的知识，通过光学和机械的耦合效应来实现对振动的监测。
光学原理是振动光纤技术的基础，而机械原理则是振动光纤实现振动监测的关键。
通过光学和机械的相互作用，振动光纤可以实现对环境振动的高灵敏度监测，具有广泛的应用前景。
总之，振动光纤原理是一种基于光学和机械耦合效应的传感器技术，它通过光学和机械的相互作用来实现对振动的监测。
光学原理和机械原理是振动光纤实现振动监测的基础，通过光学和机械的耦合效应，振动光纤可以实现对环境振动的高灵敏度监测，具有重要的应用价值。
希望本文对振动光纤原理有所帮助，谢谢阅读！。
振动光纤传感技术的安全技术防范系统设计原理振动光纤传感安全警戒系统是基于振动光纤传感技术的安全技术防范系统。
该系统是利用激光、振动光纤传感和光通信等高科技技术构建的警戒网络或者安全报警系统。
是一种对威胁公众安全的突发事件进行监控和警报的现代防御体系。
高技术应用彻底改变了传统安全警戒的许多概念，并进一步引起了安全防范系统的重大改变。
保安工作要求在提高警察和保安人员战斗技能的同时，还要提前发现意外情况发生的位置，以便及时投入力量终止犯罪。
因此现代技防系统要求必须配备周界防范手段，能够对威胁安全的事件进行实时监测和精确定位，及时的控制威胁事件的发生。
在这些技术措施中，振动光纤安全防范系统将体现其至关重要的作用。
我国自改革开放后，经济迅速发展，同时国内外治安状况也日趋复杂。
各类重大的国事活动和关系国计民生的重大工程项目都对安全技术防范系统提出了新的需求。
如：由于电力线的高压环境和对实时性的要求，一直没有有效的技术防范手段。
导致我国每年都因电力设施被盗而导致数亿元的重大损失。
振动光纤安全防范系统具有天然的抗电磁干扰的功能。
可以有效的解决这一问题。
对于各类大型工程项目，如：三峡水利工程，西气东输管道系统。
2008年奥运会的奥运村和重要比赛场馆的防护等等，分布式的振动光纤安全防范智能网络都是提供安全保障的最佳解决方案之一。
传感振动光纤的工作原理介绍传感振动光纤采用铠装的通信光缆，它能保证在不受外界多变的气候和恶劣环境的影响下，仍然能采集细小的震动。
当光信号由激光器输送进振动光纤时，探测器会处理接收到的光信号的相位。
假设传感光缆没有受到任何干扰或光的传输没有变化，那么光信号的相位也将不发生变化；当传感振动光纤受到运动或震动的干扰时，光信号的传输模式就会发生变化。
运动、震动、压力都会导致形态被干扰而产生光信号相位的改变。
光电探测器对相位改变进行探测，探测干扰的强度和类型，然后对探测到的信号进行处理。
判别它是否符合触发“事件”的条件。
振动光纤
振动光纤，俗称“光纤围栏”，利用对外界振动和压力敏感并具有感测功能的光纤作传感介质，将“传”和“感”合为一体，传感光纤在外界物理因素(如运动、振动和压力) 的作用下，改变光纤中光的传输参数（相位，波长，功率等），从而对外界振动和压力进行探测报警。
铺设方式：
1、挂网布设方式
传感光缆采用U型布缆铺设方式（沿围栏直拉两道振动传感光缆）时,两条光缆之间保持一米的间距，底部一道光缆离围栏底部三十公分处开始绑扎，每隔四十公分绑扎一条专用扎带，这样布设方式增加了单位面积的缆线长度，能够有效地探测到微小的入侵报警信号。
布缆时振动传感光缆弯曲弧度不可小于45度，施工时不可强拉振动传感光缆。
示意图
实际效果
2、地埋布设方式
传感光缆采用地埋型布缆铺设方式，在草地下10cm处铺设振动光缆，在地下呈平行式铺设（具体铺设多少道光缆根据实际入侵者穿越方向宽度计算，如下图：如图所示：
草皮植被传感光缆地埋铺设示意图
将需设防的区域地表抛开约1.5~2米宽、深15公分左右的区域、以无纺布打底、
上铺设栅格网（以钢丝卡固定）、振动传感光缆沿周界长度方向迂回平行铺设多道，间
隔距离≤30cm，用尼龙扎带将其固定绑扎在栅格网上、无纺布覆盖、最后以草皮等植
被绿化。
这样能够确保有效的识别出入侵的振动信号。
振动传感光缆应平直、紧密地附着在栅格网表面。
施工过程中，应注意避免造成振动传感光缆变形、扭曲等损伤。
各个防区的头/终端模块埋置于地表以下，埋深不小于20cm。
其他地埋方式
振动传感光缆埋设在地面下，周界探测区域宽度应不小于1.2米（依据人为跨越时的跨度间距），如须提高警戒级别，可增加周界探测的宽度。
土地应是土质较为硬而紧密的泥土或者其他硬质的地面；如果是水分较多，软而松散的土质会吸收振动，造成探测性能下降。
在土层的表面沿周界长度方向迂回平行铺设多道振动传感光缆，振动传感光缆间隔距离≤30cm，即1.2米宽的区域应平行铺设4道振动传感光缆，如图:
振动传感光缆应平直、紧密地附着在土层表面，可采用Φ5的钢丝折弯成所示的线卡子，每隔50cm用线卡子将振动传感光缆紧压在土层上，但应注意避免因压力过大造成振动传感光缆变形。
如果现场条件允许，还可在围墙下部的墙基处采取竖直的方式进行纵深挖掘、布线，
纵深度为20～50cm，能防止非法挖洞。
沙土地（松散干燥的泥土地）
在沙土地下埋设振动传感光缆时，也采用平行铺设多道传感光缆的方式，由于沙土比较松软，当入侵者进入该区域时，透过沙土层对传感光缆施加压力，传感光缆可探测到微小的挤压变形并产生信号，所以在沙土地埋设传感光缆时，应减小平行振动传感光缆的间距，而且埋设不可过深。
振动传感光缆平行间隔为20至25cm，埋设深度为5至12cm，在进行施工时，首先在需要铺设传感光缆的区域挖出一道宽1.2m，深15cm的凹槽，在凹槽的底部平铺一层厚度为3cm的粗沙，再将振动传感光缆平行铺设于粗沙表面，每隔50cm用钢丝线卡子固定。
传感光缆铺设完成后，在其上面覆盖一层厚度为10cm的粗沙，最后在其表面均匀地覆盖一层1到1cm的地表介质（细沙或松散干燥的泥土）,如下图。
砾石
当在砾石地面铺设传感光缆时，同样采用平行铺设多道传感光缆的方式。
通常平行铺设间隔为25至30cm，埋设深度为5至15cm,在施工时，首先在需要铺设传感光缆的区域挖出一道宽1.2m，深18cm的凹槽，在凹槽的底部平铺一层厚度为3cm的砾石，再将传感光缆平行铺设于砾石表面，每隔50cm用钢丝线卡子固定（线卡子可避开砾石固定到底层的泥土上）。
传感光缆铺设完成后，在其上面覆盖一层厚度为15cm的砾石,如下图。
使用的砾石必须光滑，其直径要求大于2厘米，以便有效地探测运动、震动和压力。
砾石必须没有尖锐的边缘，这样可以避免砾石受到挤压时对传感光缆造成损害。
所有的
砾石必须干净，尽量不带灰尘和沙子，在温度会降至冰点以下的地区，必须保持砾石层
不积蓄水层，否则会降低设备的探测性能。
3、嵌墙布设方式
由于周界介质是水泥墙体，为防止开凿与破坏的入侵方式，采用嵌入墙内平铺多道铺设光缆的方法，在周界围墙外围切槽，将光缆铺设在槽内。
如下图所示：
图2.2.2
防范凿墙：振动传感光缆可以采集到入侵者凿墙时产生的微小振动，施工人员可采用平行线型方式在墙面上铺设振动传感光缆，每根缆的探测范围为±1米。
为了保证振动传感光缆能
感应到凿墙时产生的振动，必须保证墙面结实，砖快不能有松动，并且振动传感光缆应敷设在墙体内或紧密地附着在围墙表面。
可使用线卡子每隔50厘米进行固定，可根据安防要求的等级来决定传感光缆铺设的密度。
