自动控制原理典型例题1

《自动控制原理》习题习题11有一水位控制装置如图所示。

试分析它的控制原理，指出它是开环控制系统闭环控制系统？说出它的被控量，输入量及扰动量是什么？绘制出其系统图。

2 某生产机械的恒速控制系统原理如图所示。

系统中除速度反馈外，还设置了电流正反馈以补偿负载变化的影响。

试标出各点信号的正负号并画出框图。

3图示为温度控制系统的原理图。

指出系统的输入量和被控量，并画出系统框图。

4.自动驾驶器用控制系统将汽车的速度限制在允许范围内。

画出方块图说明此反馈系统。

5.双输入控制系统的一个常见例子是由冷热两个阀门的家用沐浴器。

目标是同时控制水温和流量，画出此闭环系统的方块图，你愿意让别人给你开环控制的沐浴器吗？6.开环控制系统和闭环控制系统各有什么优缺点？7.反馈控制系统的动态特性有哪几种类型？生产过程希望的动态过程特性是什么？习题21 试分别写出图示各无源网络的传递函数。

习题1图2 求图示各机械运动系统的传递函数。

(1)求图a的＝？(2)求图b的＝？(3) 求图c的＝？习题2图3 试分别写出图中各有源网络的传递函数U2(s)/ U1(s)。

习题3图4交流伺服电动机的原理线路和转矩－转速特性曲线如图所示。

图中，u为控制电压．T 为电动机的输出转矩。

N为电动机的转矩。

由图可T与n、u呈非线性。

设在某平衡状态附近用增量化表示的转矩与转速、控制电压关系方程为k n、k c为与平衡状态有关的值，可由转矩－转速特性曲线求得。

设折合到电动机的总转动惯量为J，粘滞摩擦系数为f，略去其他负载力矩，试写出交流伺服电动机的方程式并求输入为u c，输出为转角θ和转速为n时交流伺服电动机的传递函数。

习题4图5图示一个转速控制系统，输入量是电压V，输出量是负载的转速 ，画出系统的结构图，并写出其输入输出间的数学表达式。

习题5图6 已知一系统由如下方程组组成，试绘制系统框图，求出闭环传递函数。

7 系统的微分方程组如下：其中K0，K1，K2，T均为正常数。

自动控制原理练习题1. 小车倒车入库问题考虑一个小车倒车入库问题，假设小车以恒定的速度直线倒车。

已知小车的初始位置为P，目标是将小车倒车入停车位Q。

设停车位Q 相对于初始位置P的偏移量为d，方向为与小车移动方向相反的方向。

请回答以下问题：a) 在没有任何控制的情况下，小车如何倒车入库？b) 如何利用反馈控制使得小车能够准确倒车入库？c) 请解释闭环控制与开环控制之间的区别，并分析在这个倒车入库问题中应该选择哪种控制方法？2. PID控制器PID控制器是一种广泛应用于工业控制系统中的控制器。

它通过对错误信号的比例、积分和微分三个部分进行加权求和来调节控制器的输出。

请回答以下问题：a) 请解释PID控制器中比例、积分和微分三个部分的作用和原理。

b) 在实际应用中，如何确定PID控制器的参数？c) 请列举PID控制器的优点和缺点，并举例说明其应用领域。

3. 反馈系统的稳定性在控制系统中，稳定性是一个重要的性能指标。

稳定性可以通过系统的极点位置来判断。

请回答以下问题：a) 什么是系统的极点？它们与系统的稳定性有什么关系？b) 请解释零极点分布对系统稳定性的影响。

c) 如何利用极点配置来设计稳定的控制系统？4. 系统传递函数和频率响应系统的传递函数和频率响应是分析和设计控制系统的重要工具。

请回答以下问题：a) 什么是系统的传递函数？如何从系统的微分方程中推导出传递函数？b) 什么是系统的频率响应？如何利用频率响应来分析系统的稳定性和性能？c) 请解释Bode图和Nyquist图分别代表了什么，并举例说明它们的应用。

5. 状态空间表示和观测器设计状态空间表示是一种用于描述控制系统动态行为的方法。

观测器是一种用于估计系统状态的补偿器。

请回答以下问题：a) 什么是状态空间表示？如何将系统微分方程转化为状态空间表示？b) 什么是观测器？它的作用是什么？如何设计一个观测器？c) 请解释最优观测器与线性二次估计问题的关系，并简要介绍最优观测器的设计方法。

自动控制原理例题与习题第一章自动控制的一般概念【例1】试述开环控制系统的主要优缺点。

【答】开环控制系统的优点有：1. 1.构造简单，维护容易。

2. 2.成本比相应的死循环系统低。

3. 3.不存在稳定性问题。

4. 4.当输出量难以测量，或者要测量输出量在经济上不允许时，采用开环系统比较合适（例如在洗衣机系统中，要提供一个测量洗衣机输出品质，即衣服的清洁程度的装置，必须花费很大）。

开环控制系统的缺点有：1. 1.扰动和标定尺度的变化将引起误差，从而使系统的输出量偏离希望的数值。

2. 2.为了保持必要的输出品质，需要对标定尺度随时修正。

【例2】图1.1为液位自动控制系统示意图。

在任何情况下，希望液面高度c维持不变，试说明系统工作原理，并画出系统原理方框图。

图1.1 液位自动控制系统示意图【解】系统的控制任务是保持液面高度不变。

水箱是被控对象，水箱液位是被控量，电位器设定电压u r(表征液位的希望值c r)是给定量。

当电位器电刷位于中点位置(对应u r)时，电动机不动，控制阀门有一定的开度、使水箱中流入水量与流出水量相等。

从而液面保持在希望高度c r上。

一旦流入水量或流出水量发生变化，例如当液面升高时，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动初通过减速器减小阀门开度，使进入水箱的液体流量减少。

这时，水箱液面下降，浮子位置相应下降，直到电位器电刷回到中点位置，系统重新处于平衡状态，液面恢复给定高度。

反之，若水箱液位下降，则系统会自动增大阀门开度，加大流入水量，使液位升到给定高度c r。

系统原理方框图如图1.2所示。

图1.2 系统原理方框图习题1．题图1-1是一晶体管稳压电源。

试将其画成方块图并说明在该电源里哪些起着测量、放大、执行的作用以及系统里的干扰量和给定量是什么？题图1-12．如题图1-2（a）、（b）所示两水位控制系统，要求(1)画出方块图（包括给定输入量和扰动输入量）；(2)分析工作原理，讨论误差和扰动的关系。

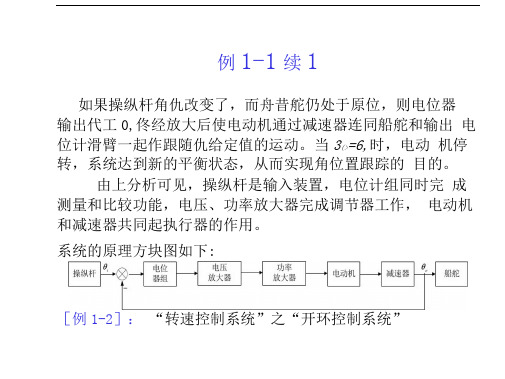

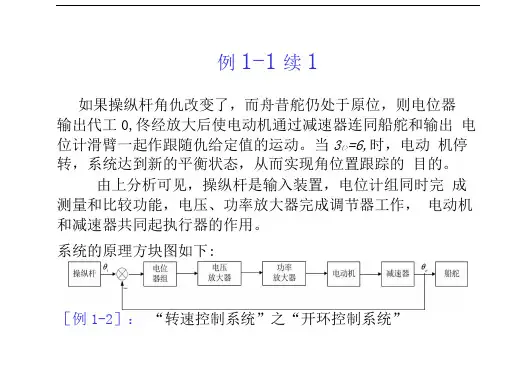

例1-1续1如果操纵杆角仇改变了，而舟昔舵仍处于原位，则电位器输出代工0,佟经放大后使电动机通过减速器连同船舵和输出电位计滑臂一起作跟随仇给定值的运动。

当3(>=6,时，电动机停转，系统达到新的平衡状态，从而实现角位置跟踪的目的。

由上分析可见，操纵杆是输入装置，电位计组同时完成测量和比较功能，电压、功率放大器完成调节器工作，电动机和减速器共同起执行器的作用。

系统的原理方块图如下:［例1-2］：“转速控制系统”之“开环控制系统”原理图方块图系统的给定输入量是比，扰动输入量是负载干扰M, 输出量是电动机转速n,被控对象是电动机。

作原理：将电压％经功率放大后获得百，由％驱动电动机旋转。

5和n具有一一对应的关系，如当Ug=Ug［, n=n i°但是，当电动机的负载改变时，U° = U。

］时，&可能n=n i+An,也就是说，比和n的关系是不准确的。

——开环系统的输出易受到扰动的影响而无能为力。

［例1-2］续：“转速控制系统”之“闭环控制系统”原理图方块图工作原理：当负载扰动变化时（如变大），则4,^1,Ue = Ug-w\,n\o可见，该系统可以自动地进行转速调节, 以减小或消除偏差仏O［例1-3］：用原理方块图表示司机沿给定路线行驶时观察道路正确驾驶的反馈过程。

司机根据眼睛观察到的汽车行驶路线、障碍物和汽车的前进方向，估计汽车的前进路线。

再由实际道路与估计的前进路线的差距指挥手来操纵方向盘，以使汽车实际 正确地沿道路前进。

原理方块图如下: 道路该系统中，输入量是道路信息，输出量是实际的行 车路线。

大脑是控制器，手、方向盘和驱动机构是执行 元件，车体是被控对象。

眼和大脑作为反馈装置。

0 ［例2-1］系统结构图如下图所示，求系统的传递函数。

由上式可求出系统的传递函数为:GGG3G4C(s)_R(s)一 1 + G X G2 + G3G4 + G2G3 + GGG3G4注意：4-窖效变换时，应将分支点（相加点）向另外的分支点湘加点）移动，一般不宜向另外的相加点（分支点）移动O *用结构图等效简化的方法有多种，但结果是唯一的。

自动控制原理例题与习题第一章自动控制的一般概念【例1】试述开环控制系统的主要优缺点。

【答】开环控制系统的优点有：1. 1.构造简单，维护容易。

2. 2.成本比相应的死循环系统低。

3. 3.不存在稳定性问题。

4. 4.当输出量难以测量，或者要测量输出量在经济上不允许时，采用开环系统比较合适（例如在洗衣机系统中，要提供一个测量洗衣机输出品质，即衣服的清洁程度的装置，必须花费很大）。

开环控制系统的缺点有：1. 1.扰动和标定尺度的变化将引起误差，从而使系统的输出量偏离希望的数值。

2. 2.为了保持必要的输出品质，需要对标定尺度随时修正。

【例2】图1.1为液位自动控制系统示意图。

在任何情况下，希望液面高度c维持不变，试说明系统工作原理，并画出系统原理方框图。

图1.1 液位自动控制系统示意图【解】系统的控制任务是保持液面高度不变。

水箱是被控对象，水箱液位是被控量，电位器设定电压u r(表征液位的希望值c r)是给定量。

当电位器电刷位于中点位置(对应u r)时，电动机不动，控制阀门有一定的开度、使水箱中流入水量与流出水量相等。

从而液面保持在希望高度c r上。

一旦流入水量或流出水量发生变化，例如当液面升高时，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动初通过减速器减小阀门开度，使进入水箱的液体流量减少。

这时，水箱液面下降，浮子位置相应下降，直到电位器电刷回到中点位置，系统重新处于平衡状态，液面恢复给定高度。

反之，若水箱液位下降，则系统会自动增大阀门开度，加大流入水量，使液位升到给定高度c r。

系统原理方框图如图1.2所示。

图1.2 系统原理方框图习题1．题图1-1是一晶体管稳压电源。

试将其画成方块图并说明在该电源里哪些起着测量、放大、执行的作用以及系统里的干扰量和给定量是什么？题图1-12．如题图1-2（a）、（b）所示两水位控制系统，要求(1)画出方块图（包括给定输入量和扰动输入量）；(2)分析工作原理，讨论误差和扰动的关系。

第1章 自动控制的一般概念例1 试分析如图1-1所示家用电冰箱控制系统，并画出温度控制系统的原理方块图。

冷却管电冰箱箱体图 1-1解：1. 电冰箱工作原理分析。

控制任务：保持电冰箱箱体温度不变。

被控对象——电冰箱箱体； 被控量——箱体的温度c T ；给定输入——给定温度r T ；（r T 是通过箱体内控制盒旋钮给出或通过按键设定） 干扰输入——环境温度或电冰箱门开启等； 执行元件——电动机和压缩机。

工作原理：由于受环境温度或电冰箱门开启等影响，当电冰箱箱体内的温度c T 大于给定值r T 时，则0>-=r c T T T ∆。

温度控制盒测量到偏差信号T ∆并将其转换为电信号u ∆，u ∆通过接触器和继电器起动电动机带动压缩机，压缩机将蒸发器中的高温低压气态的制冷剂送入冷却管散热，降温后的低温高压液态制冷剂进入蒸发器，在蒸发器中急速降压扩散为气态，这个过程需要吸收周围的热量，即吸收箱体的热量，从而使箱体内的温度降低。

压缩机又将蒸发器中的高温低压气态的制冷剂送入冷却管散热，……，循环往复，直至0=-=r c T T T ∆，即箱体内的温度c T 等于给定值r T ，使0=u ∆，电动机、压缩机停止工作。

2. 电冰箱温度控制系统原理方块图。

根据以上分析,电冰箱温度控制系统原理方块图可绘制如图1-2所示。

cT图 1-2例2 如图1-3中a U 是发电机的端电压，0U 是某电源电压，非常稳定，且等于发电机端电压的设定值。

由于负载变化及其它原因，发动机端电压会随时波动。

试分析图中端电压控制系统的工作原理，并画出方块图。

解：1. 端电压控制系统的工作原理控制任务：保持发电机端电压不变。

被控对象——发电机； 被控量——发电机端电压a U ； 给定输入——电源电压0U ； 干扰输入——负载扰动等； 执行元件——电动机和变阻器。

工作原理：由于0U 等于发电机端电压的设定值，所以在端电压a U 符合要求的正常情况下，00=-=a U U U 。

《自动控制原理》习题解答第一章习题及答案1—1 根据题1—1图所示的电动机速度控制系统工作原理图(1） 将a ，b 与c,d 用线连接成负反馈状态；（2) 画出系统方框图。

解 （1）负反馈连接方式为：d a ↔,c b ↔；（2)系统方框图如图解1—1 所示.1—2 题1-2图是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开闭的工作原理，并画出系统方框图。

题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动,将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之，当合上关门开关时,电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1-2所示。

1—3 题1-3图为工业炉温自动控制系统的工作原理图。

分析系统的工作原理,指出被控对象、被控量和给定量,画出系统方框图.题1-3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行,加热器所产生的热量与调压器电压c u 的平方成正比,c u 增高,炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。

在正常情况下，炉温等于某个期望值T °C ，热电偶的输出电压f u 正好等于给定电压r u .此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。

这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。

自动控制原理试题及答案一、单项选择题（每题2分，共20分）1. 自动控制系统中，开环系统与闭环系统的主要区别在于（）。

A. 是否有反馈B. 控制器的类型C. 系统是否稳定D. 系统的响应速度答案：A2. 在控制系统中，若系统输出与期望输出之间存在偏差，则该系统（）。

A. 是闭环系统B. 是开环系统C. 没有反馈D. 是线性系统答案：B3. 下列哪个是控制系统的稳定性条件？（）A. 所有闭环极点都位于复平面的左半部分B. 所有开环极点都位于复平面的左半部分C. 所有闭环极点都位于复平面的右半部分D. 所有开环极点都位于复平面的右半部分答案：A4. PID控制器中的“P”代表（）。

A. 比例B. 积分C. 微分D. 前馈答案：A5. 在控制系统中，超调量通常用来衡量（）。

A. 系统的稳定性B. 系统的快速性C. 系统的准确性D. 系统的鲁棒性答案：C6. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则闭环传递函数T(s)是（）。

A. G(s)H(s)B. G(s)H(s)/[1+G(s)H(s)]C. 1/[1+G(s)H(s)]D. 1/G(s)H(s)答案：B7. 根轨迹法是一种用于（）的方法。

A. 系统稳定性分析B. 系统性能分析C. 系统设计D. 系统故障诊断答案：B8. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则T(s)的零点是（）。

A. G(s)的零点B. H(s)的零点C. G(s)和H(s)的零点D. G(s)和H(s)的极点答案：A9. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则T(s)的极点是（）。

A. G(s)的零点B. H(s)的零点C. 1+G(s)H(s)的零点D. G(s)和H(s)的极点答案：C10. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则系统的稳态误差与（）有关。
