中高压水压节流阀的设计与计算_王东

截止阀设计计算说明引言：截止阀是一种用于控制管道流体流量的装置，广泛应用于工业生产、建筑和民用水管道系统中。

设计合理的截止阀能够确保系统的正常运行，同时提高管道的可靠性和安全性。

本文将对截止阀的设计进行详细说明，并给出计算方法。

设计要求：在进行截止阀设计之前，我们需要明确以下设计要求：1. 阀内最大压力 P_max 和最小压力 P_min。

2.阀门的公称通径DN。

3.流体的工作温度T和密度ρ。

4. 适用的流量范围 Q_min～Q_max。

计算步骤：1. 首先，根据流量范围 Q_min～Q_max，确定截止阀的流量特性。

一般情况下，截止阀是调节阀的一种，可以分为等百分比和线性两种类型。

等百分比阀是指在截止阀开度为 n 时，流量占全开时流量的百分比保持不变。

线性阀则是指在截止阀开度为 n 时，流量占全开时流量的百分比与开度成正比。

选择合适的流量特性有利于系统流体的稳定控制。

2.根据流体的工作温度T和密度ρ，计算出流体在截止阀内的流速v。

流速可以通过下列公式计算：v=Q/(π*d^2/4)其中，Q是截止阀的流量，d是截止阀的通径。

3.计算截止阀的卡宾数计算。

卡宾数是流体流动特性的无量纲参数，表示了流体在节流过程中发生的压力损失情况。

卡宾数可以通过下列公式计算：C=ΔP/(0.5*ρ*v^2)其中，ΔP是截止阀两端的压力差。

4.根据截止阀的流量特性和卡宾数，选择合适的阀门结构。

截止阀的结构种类繁多，常见的有旋启式、活塞式、角阀式等。

不同结构的截止阀在流量控制和压力损失方面有不同的性能表现，需要根据实际情况进行选择。

5.计算截止阀的阻力系数K。

阻力系数是表示流体通过截止阀时发生的总压力损失的无量纲参数。

可以通过下列公式计算：K=0.033*(β/d)^4其中，β是截止阀开度，d是截止阀的通径。

6.根据截止阀的阻力系数K和流量Q，计算截止阀的压力损失ΔP。

根据下列公式计算：ΔP=K*(ρ*v^2)/27. 根据截止阀的最大压力 P_max 和最小压力 P_min，计算截止阀的耐压能力。

标准节流装置的设计计算
设计一个标准节流装置，需要进行以下几个计算步骤：
1. 确定流量需求：首先需要确定所需的流量，即希望通过节流装置的液体或气体的流量，单位可以是立方米/小时或升/分钟等。

2. 指定节流装置的类型：根据所需的流量和应用要求，选择合适的节流装置类型，如孔板、节流阀、喷嘴等。

3. 计算节流装置的压力差：根据所选节流装置的类型和流量需求，计算所需的压力差。

这可以通过流量方程或实验数据得出。

4. 节流装置的尺寸计算：根据已知的流量和压力差，计算合适的节流装置尺寸。

对于孔板、节流阀等装置，可以根据标准图表或公式计算出合适的尺寸。

5. 设计节流装置的材料和结构：根据应用环境和流体物性，选择合适的材料和结构设计，确保装置的耐腐蚀性和可靠性。

6. 系统优化和验证：根据实际情况对设计进行优化，可以通过实验或模拟计算验证节流装置的性能和可行性。

需要注意的是，这只是一个一般的设计计算流程，具体的标准节流装置的设计计算还需根据具体情况进行。

节流阀的流量计算公式节流阀是一种常见的控制流量的装置，在许多工程和工业应用中都发挥着重要作用。

要理解节流阀的工作原理和性能，掌握其流量计算公式是关键。

先来说说节流阀是啥。

打个比方，咱家里的水龙头，拧大拧小能控制水流的大小，这节流阀就跟水龙头有点像，只不过它控制的可能不是水，而是各种液体或者气体的流量。

那节流阀的流量计算公式是咋来的呢？这就得从流体力学的一些基本原理说起。

咱们先得明白一个概念，叫“节流效应”。

简单来说，就是当流体通过一个狭窄通道的时候，压力会下降，速度会增加，流量也会相应发生变化。

节流阀的流量计算公式通常会涉及到一些参数，比如节流口的形状、大小，流体的压力、温度、密度等等。

常见的公式有好几种，比如薄壁小孔节流公式、短孔节流公式、细长孔节流公式。

咱拿薄壁小孔节流公式来说，它长这样：Q = Cq A √(2ΔP / ρ) 。

这里的 Q 就是流量啦，Cq 是流量系数，A 是节流口的面积，ΔP 是节流阀前后的压力差，ρ 是流体的密度。

给您讲讲我之前遇到的一个事儿。

有一次在工厂里，设备出了点问题，流量一直不稳定。

我们几个技术人员就围着那节流阀琢磨。

我拿着图纸，对照着上面的参数，一个一个去测量，计算。

那时候可紧张了，因为生产线上还等着这设备恢复正常运行呢。

我满头大汗，一边擦汗一边反复核算那些数据，就怕哪里出错。

最后发现是节流口有点堵塞，清理之后，再根据公式重新调整了参数，流量终于正常了，大家都松了一口气。

再说短孔节流公式和细长孔节流公式，它们适用的情况不太一样。

短孔节流公式在压力差较大的时候更适用，而细长孔节流公式则在液体黏度影响较大的时候用得多。

在实际应用中，要准确使用这些公式，可不能马虎。

得把各种因素都考虑周全，测量的数据也要精确，不然算出来的流量可就不准啦。

而且不同的流体特性也会对结果产生影响，比如黏性大的流体和黏性小的流体，那计算结果可能就差别不小。

总之，节流阀的流量计算公式虽然看起来有点复杂，但只要咱搞清楚原理，结合实际情况，认真测量和计算，就能让节流阀乖乖听话，为我们的生产和工程服务。

以海水为介质的柱塞泵的润滑与磨擦王东1，李壮云2，朱雨泉21．武汉理工学院，自动化系，中国武汉，4300732．华中科技大学，中国武汉，430073摘要：由于水液压技术具有对人类无害和对环境无污染等特点而已经了人们的关注。

柱塞泵是近代工程技术领域一个最常用的液压元件。

由于水和油的特性的差异，在水液压柱塞泵比采用油作为工作介质的柱塞泵更容易发生润滑失效。

因此这儿有例如磨损和腐蚀等重要问题需要去进行研究。

研究出一种在水中没有腐蚀和侵蚀的具有更长寿命的材料。

华科设计出一种具有更好吸入性能的海水液压柱塞泵。

这个项目着重于对新材料、结构和实验。

关键词：水液压技术；柱塞泵；润滑；材料；实验。

CLC编号：U664.72 文章代码：A 论文呈：167`-9043(2003)01-0035-06 引言早期的液压系统采用水作为工作介质，由此必须严格控制介质的工作温度、腐蚀和润滑问题。

直到上世纪90年代才开始采用矿物质液压油。

后来，液压油逐渐成为液压装置的工作介质。

近年来，由于淡水具有易于得到、易保存、低成本、对环境污染小和不易失火等优点，淡水液压获得了广泛的应用。

因此，淡水液压能够被用于许多新的领域，例如食品、医药、玻璃制造业、采矿和核工业等。

与矿物质液压油相比，水的粘度较低。

例如，在40℃下，水的运动粘度为0.7m2/s,而普通的液压油的粘度为32m2/s。

当然在水液压系统中，许多在油液压系统中不需要考虑的问题都应该重新被考虑进去。

首先，水的粘度较低以致于难以在磨擦副中建立起水压支承，并且，要想在高硬度材质间实现动压润滑几乎不可实现。

因此，水的粘度较低导致了其润滑性较差。

由此导致腐蚀和磨擦性损耗等问题。

其次，当水中含有杂质时水将会导电变成电解液。

在这种情况下，将会导致电解腐蚀。

因此，当金属材料采用水作为介质时应该考虑到电化学腐蚀。

基于上述观点，液压油在润滑方面具有很多优点。

但是随着材料、设计和磨擦学中新技术的采用便利用水作为介质提供了可能性。

节流阀数学模型在工业领域中，节流阀是一种常见的用于控制流体的装置。

它通过调节流体流量的大小，来实现对系统压力、温度、流速等参数的控制。

而为了更好地设计和操作节流阀，数学模型的建立就显得尤为重要。

本文将讨论节流阀数学模型的建立方法及其在工程实践中的应用。

一、节流阀的数学模型建立1. 流体动力学模型节流阀的数学模型主要基于流体动力学原理建立。

通过利用质量守恒、动量守恒和能量守恒方程，可以推导出流体在节流阀内部的流动行为。

其中，质量守恒方程描述了流体的流量与节流阀的压差之间的关系，动量守恒方程描述了流体的速度和节流阀的压力之间的关系，能量守恒方程描述了流体的压力和温度与流动参数之间的关系。

2. 流体力学系数为了建立完整的数学模型，还需考虑流体力学系数的影响。

这些系数包括摩擦系数、雷诺数、流体的物性等。

摩擦系数反映了节流阀内的粘滞效应，雷诺数则用以判断流动的状态（层流或湍流），而流体的物性则直接影响流体的流动行为。

这些系数需要通过试验或计算进行确定。

3. 数值计算方法在实际应用中，对于复杂的节流阀系统，往往需要借助数值计算方法来解决数学模型的求解问题。

常用的数值计算方法包括有限差分法、有限元法、计算流体力学（CFD）等。

这些方法可以有效地模拟节流阀内部的流动情况，并对设计参数进行优化。

二、节流阀数学模型的应用1. 控制系统设计通过建立节流阀的数学模型，可以根据不同的控制策略，预测流体流量对节流阀开度的响应。

这使得控制系统设计师能够根据工艺要求和设备特性，选择最佳的控制参数。

例如，在自动化流程控制中，可以通过数学模型进行开环或闭环控制，实现对节流阀的精准控制。

2. 性能评估与优化利用节流阀的数学模型，可以进行性能评估和优化。

通过分析流体在节流阀内部的流动特性，可以评估节流阀的控制精度、稳定性以及能耗等性能指标。

同时，还可以利用模型对节流阀的结构参数进行优化设计，以提高系统的效率和可靠性。

3. 故障检测与故障诊断数学模型也可以用于节流阀故障的检测和诊断。

阀门设计计算的主要内容为便于在设计之前对各类阀门的计算内容有个概括了解和便于叙述，现将各类阀门的计算内容作一个大概介绍，对其具体的计算方法将在下面各章中分别加以叙述。

闸阀和截止阀对于闸阀和截止阀，在设计时，一般应进行下列内容的计算：阀体最小壁厚；密封面上的总作用力及计算比压；阀杆的强度核算；阀杆的稳定性校验；闸板或阀瓣的强度计算；中法兰连接螺栓强度校验；中法兰强度计算；阀盖和支架强度计算；阀杆螺母强度计算；阀门转矩及手轮直径的确定；其他主要零件的强度计算。

球阀设计球阀时，通常应进行下列内容的计算：阀体的最小壁厚；球体的最小直径计算；单向密封阀座密封比压的计算；双向密封阀座密封比压的计算；体腔中压力超过1.33倍额定压力时，自动泄压阀座的计算；阀座预紧力的计算；低压密封(气密封)时密封比压的计算；阀杆与球体连接部分挤压强度验算；球阀在最大压差时转矩的计算；阀杆强度的校验；阀座压缩弹簧的计算；中法兰厚度的计算；中法兰连接强度的校验；其他主要零件的计算。

旋塞阀设计旋塞阀时，通常应进行下列内容的计算：阀体最小壁厚；塞体的通道尺寸；塞体的外形尺寸；阀座的介质作用力及计算比压；全压差时，旋塞的最大启闭力矩；阀杆的强度校验；塞体的强度校验；弹性元件及其他主要零件的计算。

止回阀(1)旋启式止回阀及升降式止回阀根据设计时的给定条件，旋启式止回阀一般应进行下述内容的计算：阀体和阀盖最小壁厚的计算；密封面上总作用力及计算比压；中法兰强度计算；中法兰联接螺栓强度校验；阀瓣强度计算。

(2)对于排空止回阀还应计算：旁泄孔；止回阀开启高度，开启力及开启阻力。

蝶阀对于蝶阀一般进行下述内容的计算：压力升位；阀体最小壁厚的计算；阀瓣相对厚度的计算；密封面上密封比压的计算；蝶板上动水作用力及力距；蝶板上静水作用力及力矩；蝶阀的启闭转矩的计算；阀杆强度验算；蝶板的强度验算。

安全阀设计安全阀时，通常应进行下列内容的计算：阀体和阀盖最小壁厚的计算；密封面密封力及密封比压的计算；压缩弹簧的计算；中法兰强度计算；中法兰联接螺栓强度计算；安全阀喉径的确定；杠杆式安全阀阀瓣上的作用力与重锤力平衡方程式；安全阀排量的计算（液体介质、饱和蒸汽、过热蒸汽、气体介质）。

文章编号:100225855(2008)0520008203作者简介:周棣(1978-),男,湖北人,硕士研究生,从事流体传动与控制技术的研究。

基金项目:湖北省数字化纺织装备重点实验室(073503)水液压节流阀关键技术的设计研究周棣,王东(武汉科技学院机电工程学院,湖北武汉430073) 摘要　介绍了水液压数字节流阀阀体的设计和计算过程。

通过给定的参数,确定了阀口形式和结构及进水口、出水口、阀芯与阀芯开口度等尺寸。

论述了阀门材料的选择和影响节流阀流量特性的因素。

关键词　节流阀;锥阀;阀芯;尺寸 中图分类号:TH 134 文献标识码:ADesign and research of key problems in w ater hydraulic throttle valveZHOU Di ,WAN G Dong(Wuhan University of Science &Engineering ,Wuhan 430073,China )Abstract :The calculation process of water hydraulic throttle valve are introduced in this paper.Some necessary data has been offered ,we can decide the entrance style and the structure of the valve.Then calculate the appropriate size of infall and way -out ,and the size of valve stem ,still the size of dis 2placement.The material which the valve needed has been dis played ,as well as some factor which would work on flow charicteristics of the valve have been shown in the end of this paper.K ey w ords :throttle valve ;cone valve ;valve stem ;size 1　概述水压节流阀是水液压系统中重要的控制元件之一,其在系统中可用作调节流量和给泵加载等。

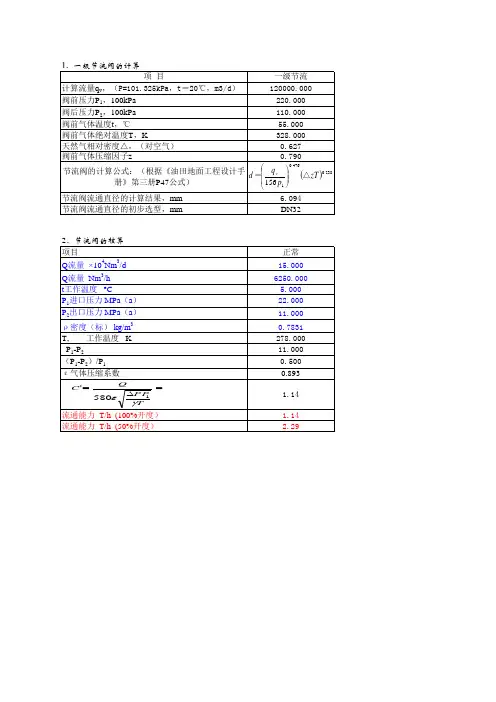

节流阀通过能力的计算一、管道直径计算管道直径的选择直接影响流体的流量和流速。

在节流阀的设计和计算过程中，首先要确定所需管道的直径。

根据流体的性质、流量以及流速，通过相关的流体动力学公式来确定管道直径。

二、流体流量计算流量是节流阀设计的重要参数，可以根据已知的管道直径、流体性质和流速来计算。

常用的流量计算公式包括：Q=πD²V/4，其中Q代表流量，D代表管道直径，V代表流速。

三、压力损失考虑节流阀在使用过程中会产生一定的压力损失，这主要与流体的粘度、流动状态、管道长度、弯曲度以及节流阀的开度等因素有关。

在设计节流阀时，需要考虑这些因素对压力损失的影响，以确保系统的正常运行。

四、节流阀开度影响节流阀的开度直接影响流体的流量和压力。

在节流阀的通过能力计算中，需要充分考虑节流阀的开度对流量和压力的影响。

五、温度与粘度影响流体的温度和粘度对节流阀的通过能力有显著影响。

随着温度的升高，流体的粘度可能会降低，从而提高节流阀的通过能力。

因此，在节流阀的设计过程中，需要考虑温度和粘度对通过能力的影响。

六、清洁度和颗粒物影响流体的清洁度以及其中含有的颗粒物可能对节流阀的性能产生影响。

如果流体中含有颗粒物，可能会在节流阀中造成堵塞，从而影响其通过能力。

因此，在设计节流阀时，需要考虑清洁度和颗粒物的影响。

七、管道长度和弯曲度影响管道的长度和弯曲度可能会对节流阀的性能产生影响。

较长的管道或过多的弯曲可能导致压力损失和流体动能的损失，从而影响节流阀的通过能力。

在设计过程中，应尽可能减少管道长度和弯曲度以优化节流阀的性能。

八、安全系数和裕量考虑在节流阀的设计过程中，考虑到实际应用中可能出现的各种情况，需要加入一定的安全系数和裕量。

这可以确保节流阀在实际使用过程中能够稳定地工作，并具有一定的抗冲击能力。

九、入口和出口压力差计算入口和出口的压力差是衡量节流阀性能的重要参数。

在设计过程中，需要合理计算入口和出口的压力差，以确保节流阀的正常运行。

节流阀降压公式节流阀降压公式是在流体力学中一个比较重要的概念。

咱先来说说啥是节流阀。

就拿咱们家里的水龙头打比方吧，你把水龙头拧小，水流出的速度和量就会变少，这就有点像节流阀的作用。

节流阀就是通过控制流体通过的通道大小，来调节流量和压力的。

那节流阀降压公式是啥呢？简单说，就是用来计算通过节流阀后压力降低了多少的公式。

比如说，在一个液压系统里，液体从高压端经过节流阀流到低压端，我们就可以用这个公式算出压力降了多少。

我记得有一次去工厂参观，看到那些巨大的机器和复杂的管道，其中就有节流阀在发挥着重要作用。

师傅们在调试设备的时候，就会根据节流阀降压公式来精准地控制流体的压力和流量，以确保整个生产流程的稳定和高效。

当时我就特别好奇，凑到一个师傅旁边问：“师傅，这节流阀降压公式咋用啊？”师傅笑着说：“这可没那么简单，得先搞清楚流体的性质、节流阀的参数，还得考虑系统的其他因素。

”然后他指着一个正在运行的设备说：“你看，这个节流阀现在控制着这部分液体的压力，要是公式算错了，或者参数没选对，这机器可就没法正常工作啦。

”咱再深入点说这个节流阀降压公式。

它可不是孤立存在的，得和其他的流体力学知识结合起来用。

就像拼图里的一块，得和其他块拼在一起，才能呈现出完整的画面。

比如说，在设计一个新的液压系统时，工程师们不仅要考虑节流阀降压的问题，还要考虑整个系统的能量损失、效率、稳定性等等。

他们得根据具体的需求和条件，选择合适的节流阀类型和规格，然后用降压公式来计算和验证。

而且，随着技术的不断进步，节流阀降压公式也在不断完善和发展。

新的材料、新的制造工艺，都让节流阀的性能越来越好，相应的降压公式也变得更加精确和复杂。

想象一下，如果没有这个节流阀降压公式，那很多涉及流体控制的工程和设备都会变得一团糟。

就像没有指南针的航海，不知道方向，容易迷失。

所以说啊，这个小小的节流阀降压公式，虽然看起来只是一些符号和数字的组合，但在实际应用中，却有着大大的作用。

高压安全阀的设计与计算介绍了安全阀的技术性能、结构特点、材料选用与设计计算方法，以及安全阀的调节、工作原理及应用。

1、概述在高压空气压缩机的管路系统中安全阀是关键的压力控制元件。

当系统压力超过设定的压力时，安全阀阀瓣在气体压力作用下自动开启，排出额定量的气体。

当压力降至关闭压力时，安全阀能及时关闭，并可靠密封，从而使系统压力控制在设定的安全范围之内。

2、高压安全阀的结构特点1 外排直动式安全阀安全阀结构为外排直动式( 1) ，其可靠性和密封性好，开启压力控制准确，排放能力强，调整方便，启闭压差小。

阀体与阀座采用一体式结构，使阀座密封与阀瓣组件的导向部位能一次性加工，保证了阀座密封面相对轴线的垂直度和同轴度，及阀体与阀瓣组件配合的导向面相对轴线的同轴度，为产品重复性使用的密封性和可靠性提供了保证。

阀座密封采用了拉法尔喷嘴形结构( 2) ，使压缩气流在流经阀口时速度达到音速及音速以上，保证了开启压力准确，排放系数大。

2 拉法尔喷嘴式阀座安全阀开启时，高压气流可能对人或物造成潜在的危险，因此在高压外排式安全阀上增加了整流罩，改变高压气流的排放方向，避免对外界的安全造成影响。

安全阀弹簧选用50CrVA 阀门专用弹簧钢丝，其剪切模量、许用切应力相对较大，使弹簧尺寸较小，保证了安全阀结构紧凑，占用空间小。

密封材料选用聚醚醚酮(PEEK) 。

3、高压安全阀的工作原理安全阀通过调整调节盖、钢球、上弹簧座和压缩弹簧调整设定压力。

系统中的高压气体从阀体的进口进入作用在阀瓣组件上，当系统中的压力达到整定压力时，阀瓣组件向上压缩弹簧，安全阀打开，排出额定排量的气体，当系统压力降到回座压力时，安全阀重新关闭并密封，保证系统正常工作，压缩机不被损坏。

6、结语外排直动式安全阀在高压空气压缩机系统上使用，其可靠性和密封性好，开启压力控制准确，排放能力强，调整方便，启闭压差小，满足了用户的需求。
