可燃气体报警器检定误区分析标准版本

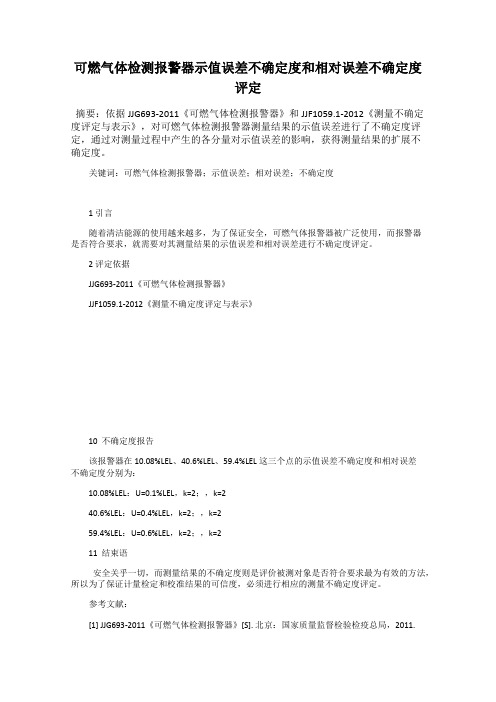

可燃气体检测报警器示值误差不确定度和相对误差不确定度
评定
摘要：依据JJG693-2011《可燃气体检测报警器》和JJF1059.1-2012《测量不确定度评定与表示》，对可燃气体检测报警器测量结果的示值误差进行了不确定度评定，通过对测量过程中产生的各分量对示值误差的影响，获得测量结果的扩展不
确定度。

关键词：可燃气体检测报警器；示值误差；相对误差；不确定度
1 引言
随着清洁能源的使用越来越多，为了保证安全，可燃气体报警器被广泛使用，而报警器
是否符合要求，就需要对其测量结果的示值误差和相对误差进行不确定度评定。

2 评定依据
JJG693-2011《可燃气体检测报警器》
JJF1059.1-2012《测量不确定度评定与表示》
10 不确定度报告
该报警器在10.08%LEL、40.6%LEL、59.4%LEL这三个点的示值误差不确定度和相对误差
不确定度分别为：
10.08%LEL：U=0.1%LEL，k=2；，k=2
40.6%LEL：U=0.4%LEL，k=2；，k=2
59.4%LEL：U=0.6%LEL，k=2；，k=2
11 结束语
安全关乎一切，而测量结果的不确定度则是评价被测对象是否符合要求最为有效的方法，所以为了保证计量检定和校准结果的可信度，必须进行相应的测量不确定度评定。

参考文献：
[1] JJG693-2011《可燃气体检测报警器》[S]. 北京：国家质量监督检验检疫总局，2011.
[2]JJF1059.1-2012《测量不确定度评定与表示》[S]. 北京：中国质检出版社，2012.
[3]《一级注册计量师基础知识及专业实务》[M]. 北京：中国质检出版社，2017.。

可燃气体检测报警器示值测量结果不确定度评定一、概述1.测量依据JJG693-2004《可燃气体检测报警器》检定规程。

2.环境条件温度:0～40℃；相对湿度:<85%RH。

3.测量标准标准物质，标准物质证书给出的不确定度为U rel=1%，k=2。

4.被测对象可燃气体报警器，最大允许误差±5%FS，量程(0～100)%LEL。

5.测量过程通入一定浓度的标准气体，平衡后读取被测仪器的示值，重复测量3次，3次的算术平均值减去标准气体标准值为示值误差。

现对标称值浓度为60%LEL测量点进行示值误差测量结果不确定度评定。

二、测量模型式中:ΔC——仪器示值误差；C——仪器示值的平均值；C0——通入仪器的标准值。

三、输入量的标准不确定度评定1.输入量C的标准不确定度的评定用标称值60%LEL的标准气体对被检仪器进行10次独立重复测量，结果如表1所示。

单次实验标准差:标准不确定度:2.输入量C0引入的标准不确定度分量u(C0)(1)标准物质的定值标准不确定度u(C1)标准气体证书给出的扩展不确定度为U rel=1%(k=2)，则(2)标准气体流量波动引入的标准不确定度u(C2)标准气体流量波动对仪器示值引起的误差约为1.0%LEL，为均匀分布，，则(3)被检仪器读数分辨力引起的标准不确定度u(C3)仪器分辨力为1%LEL，为均匀分布，，则(4)标准物质的均匀性、稳定性变化力引起的不确定度u(C4)标准物质的均匀性、稳定性变化力为0.5%，为均匀分布，，则(5)空气中残余气体、减压阀、管路材料、电源电压的影响很小，可忽略不计。

人员经过培训，环境条件满足规程要求，所以，也可忽略不计。

以上各量互不相关，所以:四、合成标准不确定度的评定1.灵敏系数测量模型:灵敏系数:2.标准不确定度汇总表(见表2)五、合成标准不确定度uc(ΔC)各影响量互不相关，则六、扩展不确定度的评定取包含因子k=2，则U=u c(ΔC)·k=1.5%LEL七、测量不确定度的报告与表示可燃气体报警器示值误差测量结果的扩展不确定度为U=1.5%LEL，k=2(在浓度为60%LEL测量点时测量)。

可燃气体报警器测量结果不确定度评定
1 概述
1.1、校准依据：JJG693-2011《可燃气体报警器检定规程》
1.2、校准环境条件：温度（0~40）℃，相对湿度＜85%
1.3、校准标准：气体标准物质
1.4、被校对象：可燃气体报警器
1.5、校准方法：采用直接比较法
1.6、数学模型：△C ＝Cx －C N
△C---被校仪示值误差 Cx---被校仪的浓度读数 C N ---标准气体的浓度读数
1.7、各输入量的评定
1）测量量C x 的标准不确定度u （C x ）的来源主要是由被校仪重复性测量引入的不确定度，采用A 类不确定度评定：将41%的标准气体输入到可燃气体报警器，在相同条件下，进行重复性测量10次，其结果如下：
则：测量平均值：y ＝41.14（%）
实验标准差：
(y )i s =＝0.389（%）
故，输入量C X 的不确定度：u (C X ) = s(y i )= 0.389(%)
2）输入量C N 的标准不确定度u （C N ）的来源主要是由标准物质不准引起的不确定度，采用B 类不确定度评定：标准物资经上级校准，其含量为41%的标准气体的扩展不确定度为1.5%（k =2）,则u （C N ）=0.75%
3）不确定度分量表：
4）合成不确定度结算：)()()(22rel N X C C u C u C u +=∆=0.84%
5）扩展不确定度评定：
取k =2，则扩展不确定度为：)(rel C u k U C ∆⨯==2×0.84=1.7%。

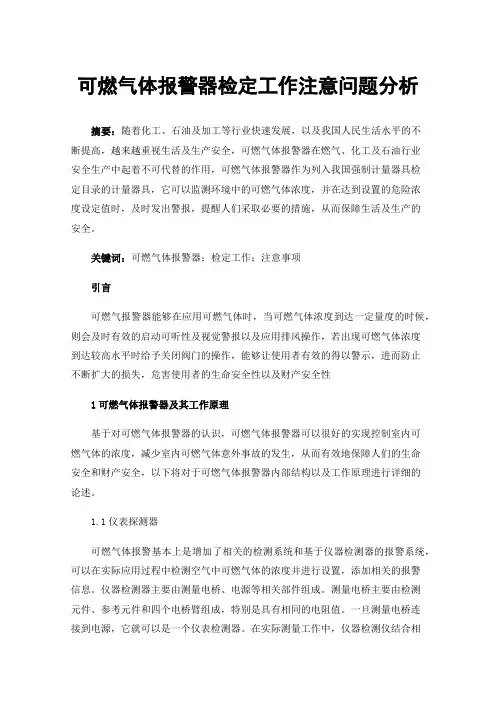

可燃气体报警器检定工作注意问题分析摘要：随着化工、石油及加工等行业快速发展，以及我国人民生活水平的不断提高，越来越重视生活及生产安全，可燃气体报警器在燃气、化工及石油行业安全生产中起着不可代替的作用，可燃气体报警器作为列入我国强制计量器具检定目录的计量器具，它可以监测环境中的可燃气体浓度，并在达到设置的危险浓度设定值时，及时发出警报，提醒人们采取必要的措施，从而保障生活及生产的安全。

关键词：可燃气体报警器；检定工作；注意事项引言可燃气报警器能够在应用可燃气体时，当可燃气体浓度到达一定量度的时候，则会及时有效的启动可听性及视觉警报以及应用排风操作，若出现可燃气体浓度到达较高水平时给予关闭阀门的操作，能够让使用者有效的得以警示，进而防止不断扩大的损失，危害使用者的生命安全性以及财产安全性1可燃气体报警器及其工作原理基于对可燃气体报警器的认识，可燃气体报警器可以很好的实现控制室内可燃气体的浓度，减少室内可燃气体意外事故的发生，从而有效地保障人们的生命安全和财产安全，以下将对于可燃气体报警器内部结构以及工作原理进行详细的论述。

1.1仪表探测器可燃气体报警基本上是增加了相关的检测系统和基于仪器检测器的报警系统，可以在实际应用过程中检测空气中可燃气体的浓度并进行设置，添加相关的报警信息。

仪器检测器主要由测量电桥、电源等相关部件组成。

测量电桥主要由检测元件、参考元件和四个电桥臂组成，特别是具有相同的电阻值。

一旦测量电桥连接到电源，它就可以是一个仪表检测器。

在实际测量工作中，仪器检测仪结合相关部件的性能和部件独特的理化特性，对空气中的可燃气体进行检测。

检测原理是当可燃气体流入室内，室内可燃气体浓度达到一定值时，可燃气体可以通过检测元件，接触到检测元件表面的催化氧化剂。

并在无焰燃烧过程中直接在其表面进行。

一般的可燃气体报警探测器就是基于这个原理，通过测量电桥不平衡量来确定可燃气体的浓度，从而更好地对可燃性进行控制和检测。

可燃气体报警器检定中须注意的问题及常见故障分析摘要本文介绍了可燃气体啊报警器在检定过程中必须注意的一些问题并提出相应的解决办法。

同时对常见故障进行了简要分析，为及时发现可燃气体泄露，减少和防止事故的发生提供了可靠保障。

关键词可燃气体检测报警器检定故障分析1引言近年来，人们的安全防范意识不断增强，为了防止因可燃气体爆炸对国家和人民生命财产造成的危害，石油、化工等容易产生可燃气体的生产经营场所都安装了可燃气体报警器，在企业安全生产过程中发挥着极其重要的作用。

可燃气体报警器由探测器与报警仪构成，它可以不问断地监测空气中可燃气体的浓度。

当被测场所存在一定浓度的可燃气体时，探测器将可燃气体转换成电压信号或电流信号传送到报警仪表，这时，可燃性气体报警器显示出可燃气体爆炸下限的浓度值。

当空气中可燃气体超过设定的报警浓度值时，报警器随即发出声光报警信号提示人们及时采取避险措施，避免造成人身伤害和财产损失。

由此可见，可燃性气体报警器检测的准确性是极为重要的。

《中华人民共和国计量法》和《中华人民和国强制检定的工作计量器具管理办法》规定，可燃气体检测报警器属于强制检定计量器具，必须纳入依法强制管理范围，实施定点定周期强制检定，检定周期不超过一年。

可燃气体报警器的检定工作是依据 JJG693-2011(《可燃气体检测报警器》的检定规程进行的，以下就可燃气体报警器检定工作中常见的几个问题，做以粗浅的探讨。

2检定过程中须注意的一些问题和解决办法(1)在检定过程中，采用与被测气种相同的标准物质，通用仪器可采用异丁烷或丙烷气体标准物质。

标准物质的浓度为10％LEL、40％LEL、60％LEL及1.1倍报警设定点浓度。

(2)在检定过程中，环境温度的变化是必须注意的因素。

检测前后温度的变化会显著地改变分子的活力，温度增加使得危险性增加。

温度对可燃气体报警器本身没有直接的影响，但在0℃以下时，标准气体的惰性增强，标准气体分子活动的不够活跃，当温度在-10℃～10℃时，仪器显示值将有10％LEL的误差，因此温度在0℃以下时不适合检定工作的进行。

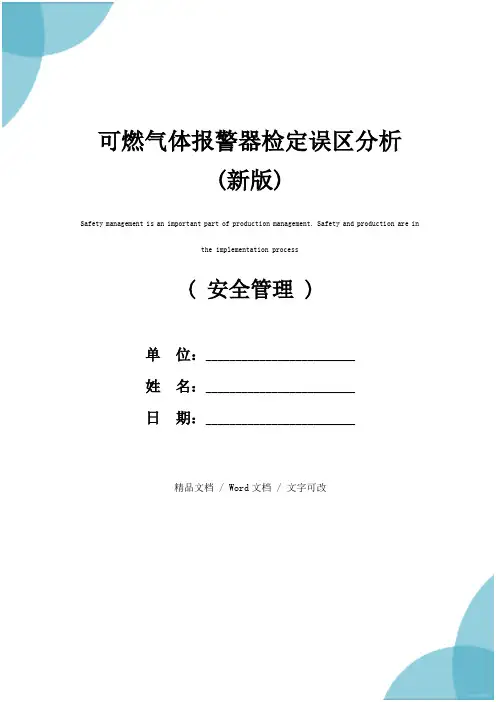

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改可燃气体报警器检定误区分析(新版)Safety management is an important part of production management. Safety and production are inthe implementation process可燃气体报警器检定误区分析(新版)可燃气体报警器属于油库安防系统之一，起到油品泄露报警、作业场所油气浓度报警以及风险危害预警的作用，所以报警器的检定工作是重要的。

现在很多单位管理人员或者消防检测机构认为可燃气体报警器的检测，只需要消防检测机构的检测就可以代表强制性检定，不需要计量检定机构另外进行检定。

还有些单位从企业生产成本角度考虑，不对可燃气体报警器进行检定，认为其是自用，可以不用检定。

另外，大多数企业管理人员认为既然是强制性检定，只需计量检定机构进行检定，不需要消防检测机构重复检测。

上述三种管理现象是普遍存在的，但是这种认知是错误的。

根据国家质检总局《实验室和检查机构资质认定管理办法》以及DB/162-2010《建筑消防设施检验规程》有关规定，省质监局给消防检测机构颁发资质认定书，其检测范围是消防设施系统，是对整个消防系统运行状态的检测，其中包含可燃气体报警器状态是否正常的检测。

而计量检定是根据《中华人民共和国计量法》、《中华人民共和国强制检定的工作计量器具检定管理办法》及JJG693-2011《可燃气体检测报警器检定规程》，取得检测可燃气体报警器社会公用计量标准证书，计量授权的计量检定机构对可燃气体报警器进行检测包含误差、重复性、响应时间、绝缘性等参数合格与否的判定，即强制检定。

所以，消防检测机构和计量检定机构的检测结果不可互相替代，检定不属于重复检定，而且消防检测机构要在计量检定机构检定合格后方可进行可燃气体报警器的检测工作。

可燃气体报警器的检定与校准分析发布时间：2022-10-12T03:15:21.426Z 来源：《科技新时代》2022年4月7期作者：李海燕[导读] 在工业生产、煤矿开采等领域中，为了保证可以燃气使用安全，李海燕巴音郭楞蒙古自治州检验检测中心新疆库尔勒摘要：在工业生产、煤矿开采等领域中，为了保证可以燃气使用安全，需要采用可燃气体报警器，当发生可燃气体泄漏或环境中可燃气体浓度超标问题时，报警器将会发出报警提醒。

在可燃气体报警器应用过程中，为了能够使其达到预期效果，需要做好检定和校准工作，确保报警器的示值与功能实现与设定保持一致，否则会出现报警器无法或不准确工作的问题。

因此，本文将对可燃气体报警器的检定与校准方面进行深入地研究与分析，并提出一些合理的意见和措施，旨在进一步提高报警器应用效果。

关键词：可燃气体报警器；检定工作；校准分析；优化措施1 概述可燃气体报警器是一种常见的化学类计量器具，被广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况。

在可燃气体报警器应用过程中，当其检测到环境中的可燃气体浓度超过设计阈值时，就会自动触发报警开关，但是如果可燃气体报警器的测量结果不够准确，则会发生提前报警或不报警的问题，这与报警器的测量精度具有直接关系，可燃报警器在经过一段时间的应用后，其测量精度以及工作性能就会受到一定影响，这种情况下则需要做好检定与校准工作，依据《JJG693-2011可燃气体报警器检定规程》，通过检定和校准确保可燃气体报警器处于正常工作状态，从而保障生产安全。

2 可燃气体报警器的校准分析当前生产领域所采用的可燃气体报警器，主要可以分为扩散式与吸入式两种不同类型，其传感检测原理主要包括催化燃烧、红外吸入以及热导等不同模式，在经过一段时间的使用后，灵敏度会出现不同程度下降，甚至水失效，此时需要对可燃气体报警器进行校准，主要包括对可燃气体报警器的零点和示值校准[1]。

可燃气体报警器检定误区分析
可燃气体报警器是工业生产过程中必需的安全设备之一，它能够实时监测到目标环境中可燃气体的浓度，并在超过预定阈值时发出警报，以提示工作人员及时采取措施避免危险的发生。

然而，可燃气体报警器也需要定期进行检定，以确保其精度和可靠性。

在可燃气体报警器检定的过程中，常常存在误区，下面进行误区分析。

误区一、使用低浓度气体进行检定
有些使用单位认为，由于在实际工作中可燃气体的浓度往往非常低，因此在检定可燃气体报警器时也只需要使用低浓度气体进行检定，这是一种误区。

实际上，为了保证可燃气体报警器在检测时的精度和可靠性，检定时应使用与目标环境中可燃气体浓度相对应的校准气体进行检定。

误区二、不进行预热
可燃气体报警器的传感器需要通过预热来达到最佳工作状态，否则测量精度和稳定性都可能受到影响，在检定时也是如此。

很多使用单位在检定时不进行预热，这不仅会影响检定结果的准确性，而且还会损害传感器的寿命。

误区三、过于追求快速
有些使用单位在可燃气体报警器检定时过于追求快速，采用了加快检定速度的方法，这也是一种误区。

在一定程度上，快速检定可能会加快工作效率，但同时也会对检定结果造成不良影响，适当的检定时间是确保检定结果正确的重要保障。

误区四、不选择合适的校准气体
不同类型的可燃气体报警器需要使用不同的校准气体来进行检定，如果使用错误的校准气体，就不能达到正确的检定效果。

一些使用单位在进行检定时不选择合适的校准气体，这也是一种误区。

在进行可燃气体报警器检定时要避免上述误区，采取科学合理的检定方法，确保检定结果的准确可靠，为工业生产保驾护航。

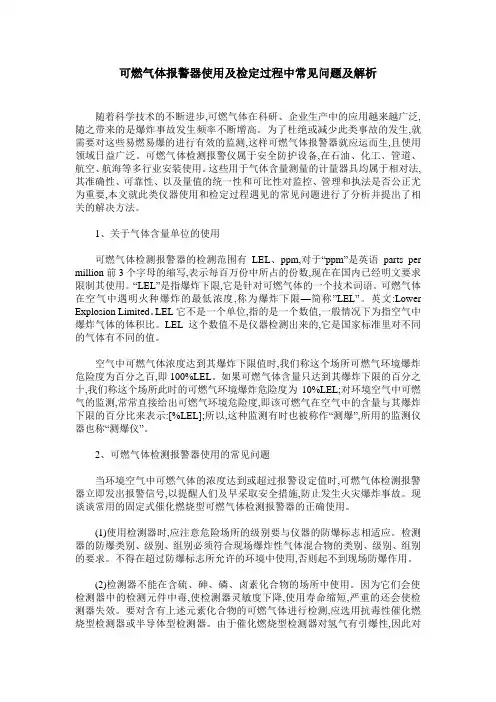

可燃气体报警器使用及检定过程中常见问题及解析随着科学技术的不断进步,可燃气体在科研、企业生产中的应用越来越广泛,随之带来的是爆炸事故发生频率不断增高。

为了杜绝或减少此类事故的发生,就需要对这些易燃易爆的进行有效的监测,这样可燃气体报警器就应运而生,且使用领域日益广泛。

可燃气体检测报警仪属于安全防护设备,在石油、化工、管道、航空、航海等多行业安装使用。

这些用于气体含量测量的计量器具均属于相对法,其准确性、可靠性、以及量值的统一性和可比性对监控、管理和执法是否公正尤为重要,本文就此类仪器使用和检定过程遇见的常见问题进行了分析并提出了相关的解决方法。

1、关于气体含量单位的使用可燃气体检测报警器的检测范围有LEL、ppm,对于“ppm”是英语parts per million前3个字母的缩写,表示每百万份中所占的份数,现在在国内已经明文要求限制其使用。

“LEL”是指爆炸下限,它是针对可燃气体的一个技术词语。

可燃气体在空气中遇明火种爆炸的最低浓度,称为爆炸下限—简称”LEL”。

英文:Lower Explosion Limited。

LEL它不是一个单位,指的是一个数值,一般情况下为指空气中爆炸气体的体积比。

LEL这个数值不是仪器检测出来的,它是国家标准里对不同的气体有不同的值。

空气中可燃气体浓度达到其爆炸下限值时,我们称这个场所可燃气环境爆炸危险度为百分之百,即100%LEL。

如果可燃气体含量只达到其爆炸下限的百分之十,我们称这个场所此时的可燃气环境爆炸危险度为10%LEL;对环境空气中可燃气的监测,常常直接给出可燃气环境危险度,即该可燃气在空气中的含量与其爆炸下限的百分比来表示:[%LEL];所以,这种监测有时也被称作“测爆”,所用的监测仪器也称“测爆仪”。

2、可燃气体检测报警器使用的常见问题当环境空气中可燃气体的浓度达到或超过报警设定值时,可燃气体检测报警器立即发出报警信号,以提醒人们及早采取安全措施,防止发生火灾爆炸事故。

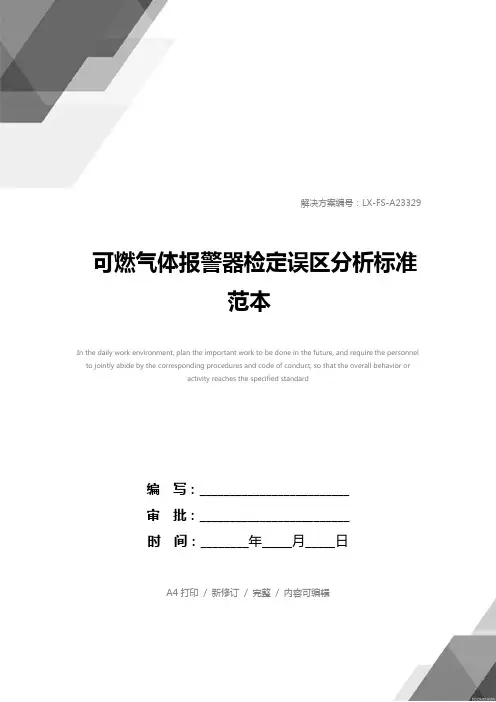

解决方案编号：LX-FS-A23329可燃气体报警器检定误区分析标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑可燃气体报警器检定误区分析标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

可燃气体报警器属于油库安防系统之一，起到油品泄露报警、作业场所油气浓度报警以及风险危害预警的作用，所以报警器的检定工作是重要的。

现在很多单位管理人员或者消防检测机构认为可燃气体报警器的检测，只需要消防检测机构的检测就可以代表强制性检定，不需要计量检定机构另外进行检定。

还有些单位从企业生产成本角度考虑，不对可燃气体报警器进行检定，认为其是自用，可以不用检定。

另外，大多数企业管理人员认为既然是强制性检定，只需计量检定机构进行检定，不需要消防检测机构重复检测。

上述三种管理现象是普遍存在的，但是这种认知是错误的。

根据国家质检总局《实验室和检查机构资质认定管理办法》以及DB/162-2010《建筑消防设施检验规程》有关规定，省质监局给消防检测机构颁发资质认定书，其检测范围是消防设施系统，是对整个消防系统运行状态的检测，其中包含可燃气体报警器状态是否正常的检测。
