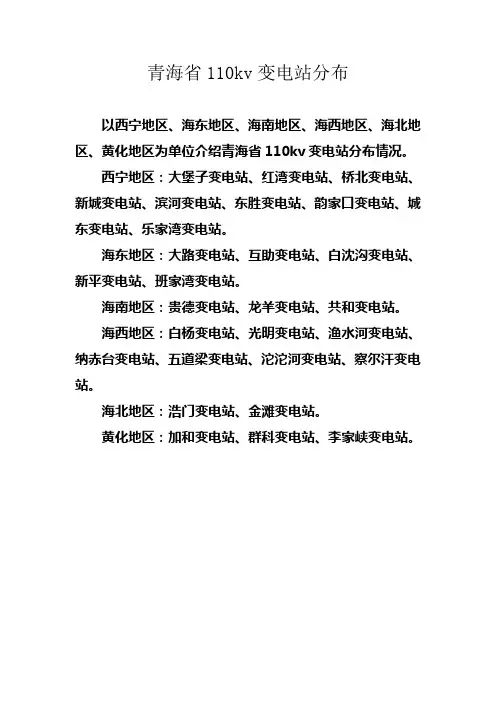

青海省110kv变电站分布
以西宁地区、海东地区、海南地区、海西地区、海北地区、黄化地区为单位介绍青海省110kv变电站分布情况。
西宁地区：大堡子变电站、红湾变电站、桥北变电站、新城变电站、滨河变电站、东胜变电站、韵家口变电站、城东变电站、乐家湾变电站。
海东地区：大路变电站、互助变电站、白沈沟变电站、新平变电站、班家湾变电站。
海南地区：贵德变电站、龙羊变电站、共和变电站。
海西地区：白杨变电站、光明变电站、渔水河变电站、纳赤台变电站、五道梁变电站、沱沱河变电站、察尔汗变电站。
海北地区：浩门变电站、金滩变电站。
黄化地区：加和变电站、群科变电站、李家峡变电站。

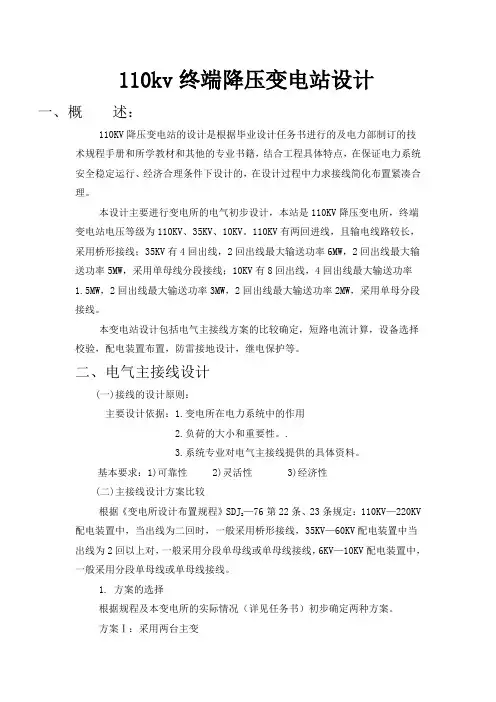

110kv终端降压变电站设计一、概述：110KV降压变电站的设计是根据毕业设计任务书进行的及电力部制订的技术规程手册和所学教材和其他的专业书籍，结合工程具体特点，在保证电力系统安全稳定运行、经济合理条件下设计的，在设计过程中力求接线简化布置紧凑合理。
本设计主要进行变电所的电气初步设计，本站是110KV降压变电所，终端变电站电压等级为110KV、35KV、10KV。
110KV有两回进线，且输电线路较长，采用桥形接线；35KV有4回出线，2回出线最大输送功率6MW，2回出线最大输送功率5MW，采用单母线分段接线；10KV有8回出线，4回出线最大输送功率1.5MW，2回出线最大输送功率3MW，2回出线最大输送功率2MW，采用单母分段接线。
本变电站设计包括电气主接线方案的比较确定，短路电流计算，设备选择校验，配电装置布置，防雷接地设计，继电保护等。
二、电气主接线设计(一)接线的设计原则：主要设计依据：1.变电所在电力系统中的作用2.负荷的大小和重要性。
.3.系统专业对电气主接线提供的具体资料。
基本要求：1)可靠性 2)灵活性 3)经济性(二)主接线设计方案比较—76第22条、23条规定：110KV—220KV 根据《变电所设计布置规程》SDJ2配电装置中，当出线为二回时，一般采用桥形接线，35KV—60KV配电装置中当出线为2回以上对，一般采用分段单母线或单母线接线，6KV—10KV配电装置中，一般采用分段单母线或单母线接线。
1. 方案的选择根据规程及本变电所的实际情况（详见任务书）初步确定两种方案。
方案Ⅰ：采用两台主变选择结果电压等级型号长期允许载流量10KV出线 LGJ-185 510A10KV母线采用短形硬母铝线 191A出线电缆普通粘性浸渍绝缘铝电缆 180A母线侧架空线 LGJ-95 330A出线侧架空线 LGJ-150 445A电压等级型号长期允许载流量35KV母线 LGJ-300 690A35KV出线 LGJ-185 510A110KV LGJ-95 330A20KV及以下回路的正常工作电流在4000A及以下时宜选择矩形导体6. 避雷器的选择110KV、35KV、10KV的每段母线上都装设避雷器，变压器中性点装设一台避雷器。
110kV某某变电站2主变停电施工方案
一、前言
本文旨在就某某变电站2主变停电施工方案进行详细说明，确保在停电施工过程中安全可控。
二、工作范围
1.确定施工范围为某某变电站2主变停电施工区域。
2.划分不同区域，确保施工过程中影响范围最小化。
三、施工准备
1.制定详细停电计划，包括停电时间、范围、影响设备等内容。
2.安排专业人员进行施工前检查，确保设备完好无损。
3.准备必要的施工工具和设备，确保施工顺利进行。
四、施工步骤
1.施工人员按照停电计划，在规定时间内完成停电操作。
2.切断2主变供电线路，确保施工安全进行。
3.对2主变设备进行检修和维护，确保设备运行稳定。
五、施工注意事项
1.施工期间严格遵守安全操作规程，确保人员和设备安全。
2.保持施工现场整洁，避免杂物堆放造成安全隐患。
3.随时关注气象变化，确保施工不受自然因素影响。
六、施工结束
1.完成2主变停电施工后，及时恢复供电。
2.对施工区域进行清理和整理，确保不留任何安全隐患。
结语
通过本文详细介绍了110kV某某变电站2主变停电施工方案，确保施工过程安全可控，最大限度减少影响范围，保障设备正常运行。
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局签证页）
批准：
审核：
专业审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局输电部签证页）
批准：
审核：
专业审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局变电部签证页）
批准：
审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局计划建设部签证页）
批准：
审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（施工队签证页）
批准：
审核：
专业审核：
编写：
目录
一、工程概述 (2)
二、计划启动时间 (3)
三、调度命名与调度编号 (3)
四、设备启动范围及主要设备参数 (3)
五、启动前的准备工作 (4)
六、启动前有关变电站一、二次设备的运行状态 (7)
七、设备启动操作顺序纲要 (9)
八、启动操作步骤 (9)
九、附件 (14)。
110kv变电站管理制度第一章总则第一条为规范110kV变电站的管理，保障电网安全运行，提高供电可靠性，制定本制度。
第二条本制度适用于所有110kV变电站。
110kV变电站指交流电压等级为110kV的变电站。
第三条 110kV变电站是电力系统中的重要组成部分，承担着电能的输送、转换和配送任务。
因此，110kV变电站的管理工作至关重要，必须遵守本制度规定。
第四条 110kV变电站的管理工作应当坚持安全第一、预防为主、综合治理、保障运行的原则。
第五条 110kV变电站管理应当遵循相关法律法规和技术标准，并结合实际情况不断完善和改进管理制度。
第二章 110kV变电站管理组织第六条 110kV变电站管理应当建立健全的管理组织结构，明确管理职责和权限。
第七条 110kV变电站应当设立管理部门，负责变电站的日常管理工作。
管理部门应当配备充足的管理人员，并明确各级管理人员的职责和权利。
第八条 110kV变电站管理部门应当建立健全的管理制度，包括管理规章制度、管理流程和责任清单等。
第九条 110kV变电站应当设立安全监督部门，负责变电站的安全监督工作。
第十条变电站的经理应当对变电站的管理工作负总责，负责变电站的安全生产和经营管理。
第十一条 110kV变电站应当建立健全的职工安全教育和培训制度，确保职工具备必要的安全生产知识和技能。
第十二条变电站应当建立职工奖惩制度，激励职工的积极性和创造性。
第三章 110kV变电站安全管理第十三条 110kV变电站应当建立健全的安全管理制度，包括安全生产责任制、安全风险评估、安全生产培训等。
第十四条变电站应当建立健全的安全保障措施，保障设备运行安全。
应当定期对设备进行检修和维护，确保设备正常运行。
第十五条变电站应当加强对职工的安全教育和培训，提高职工的安全意识和应急处理能力。
第十六条变电站应当建立健全的安全事故报告和处理制度，及时处理安全事故和隐患，防止事故扩大。
第十七条变电站应当建立健全的安全生产考核和奖惩制度，对安全生产工作进行考核评价，对安全生产工作成绩进行奖惩。
110KV智能GIS变电站设计摘要：随着我国经济的快速发展，110千伏电压等级电网逐步完善，110千伏变电站建设规模大幅增加。
根据新的设计理念，合理规划、优化设计、土地压缩和合理利用，以及技术经济方案的合理性，已经成为越来越重要的指标。
因此，电力部门要逐步研发出一套配电网辅助规划系统，如此以来不但能够大幅度提高电网工程设计人员的工作效率，还能从整体上提高配电网规划的科学决策水平，这对于现代经济建设来说，具备极高的价值和意义，完善良好的变电站规划结果能够提高电力网络投资供电的可靠性，使其经济运营性进一步优化。
关键词：110kV；智能变电站；电气设计；一、GIS变电站的优点节约土地、占地面积小、技术先进、运行可靠。
GIS变电站解决了隔离开关的运行可靠性难题。
在AIS变电站内户外高压隔离开关是受环境和气候影响最大的电气设备之一。
由于恶劣的条件，几年过去后，风、雨、雪、霜、太阳、热、灰尘、盐雾、污秽、鸟虫等环境和气候条件，容易导致隔离开关发生机械或电气故障，接触表面积灰污染，腐蚀，复合膜的表面接触电阻增加，温度太高。
根据操作经验，户外隔离开关的工作电流如果额定电流为70%，一般会过热。
随着设备的老化和电力负荷的增加，隔离开关所造成的停电事故不断发生，并在上升，威胁到电力系统的运行安全。
GIS采用全SF6密封的隔离开关，从根本上避免了大气条件对触头的影响，可保证在长期运行中不会因接触电阻升高导致触头过热，解决了隔离开关的运行可靠性。
维护方便。
GIS基本属于免维护设备，检修周期长、维护工作量小。
设备一般仅要求5～7年进行一次预防性实验。
断路器和隔离开关的操动机构都可以进行整体更换，一次设备可分相整体更换[1]。
二、电气设备的选择（一）确定低压无功补偿配置相关技术人员在开展电容器量级选取的过程当中，可根据新建110千伏变压器的无功补偿结果进行设计。
在变电站工程项目建设设计内容当中，每台变压器都要配置与其相匹配的电容器，这类电容器都要保持5×8MVar的大小，至于中期安装的低压电容器，其规格要设定在3×5×8。

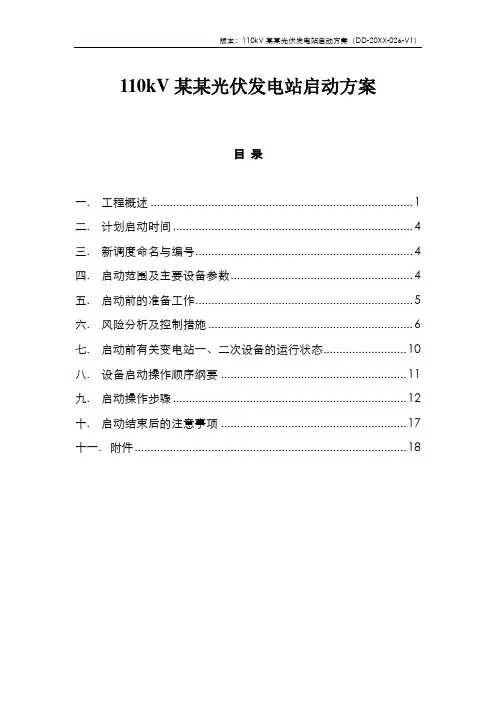

110kV某某光伏发电站启动方案目录一. 工程概述 (1)二. 计划启动时间 (4)三. 新调度命名与编号 (4)四. 启动范围及主要设备参数 (4)五. 启动前的准备工作 (5)六. 风险分析及控制措施 (6)七. 启动前有关变电站一、二次设备的运行状态 (10)八. 设备启动操作顺序纲要 (11)九. 启动操作步骤 (12)十. 启动结束后的注意事项 (17)十一. 附件 (18)110kV某某光伏发电站启动方案一.工程概述1.本工程新建110kV变电站1座（下称某某光伏发电站），站址位于某某市某某镇。
2.110kV某某光伏发电站本期工程建主变压器1台；110kV采用线变组出线；35kV采用单母线接线方式；35kV为室内配电装置，建站用变、接地变各1台，SVG 1套，出线间隔7回，PT间隔1回。
3.本期新建110kV架空线路1回，线路采用JL/LB20A-240/40钢芯铝绞线，全长2.5km。
接入110kV某某站。
装机容量：50MW 4.110kV某某站扩建110kV间隔1个，一次设备情况：（1）110kV开关采用北京ABB高压开关设备有限公司生产的LTB145D1/B型产品。
（2）110kV隔离开关采用北京ABB高压开关设备有限公司生产的GW55-126D型产品。
（3）110kV电流互感器采用北京天威瑞恒电气有限责任公司生产的LRGBJ-110产品。
（4）110kV电压互感器采用桂林电力电容器有限责任公司生产的线路型：TYD110/√3—0.01H型产品。
（5）110kV避雷器采用杭州永德电气有限公司生产的Y10WZ5-108/281型产品。
5.某某光伏电站一次设备情况：（1）主变压器采用自冷式有载调压变压器，厂家为某某电气有限公司SZ11-100000/115型。
（2）110kV开关采用某某电气有限公司生产的LW36-126/2000-40 SF6瓷柱式断路器。
（3）110kV隔离开关采用某某电气有限公司生产的GW4F-126IIDW/2000A双柱水平旋转式隔离开关。
110kV XXX变电站#1、#2、#3主变交流耐压试验方案批准：审核：初审：编写：2019年08月目录一、工程概况 (3)二、施工方案安全风险评估 (3)三、施工组织措施 (6)四、施工总体计划 (9)五、施工流程 (9)六、停电计划表 (10)七、现场勘查表 (11)八、施工临时设施 (11)九、人力配置及培训 (12)十、施工技术措施、过程控制及验收要求 (12)（一）施工技术、资料准备 (13)（二）专项技术措施及现场施工过程控制 (13)十一、施工安全措施 (14)（一）通用安全措施 (16)（二）专项安全措施 (19)十二、吊车停放位置说明及注意事项： (20)十三、现场文明施工与环境保护 (20)（一）文明施工 (20)（二）资料和信息管理 (21)（三）环境保护 (21)十四、应急预案及措施 (19)十五、人员变更情况表（同意人员变更后签证此表） (24)十六、工器具变更情况表（同意增加工器具后签证此表） (24)十七、附件（长时感应电压（带局部放电测量）试验方案） (24)一、工程概况（一）编制依据：根据根据南京立业电力变压器有限公司厂方及试验所高压班确认后进行方案编制。
（二）施工执行标准：（三）工程概况110kV XXX变电站#1、#2、#3主变交流耐压试验方案，按南京立业电力变压器有限公司技术要求及试验所高压班确认后进行试验验收。
（四）施工图纸厂家出厂说明书1套（五）施工地点1、主变区域：#1、#2、#3主变区域（六）施工工期：2019年 09 月 09 日至2019 年 09月 10日，计划总工作日： 2 日；二、施工方案安全风险评估（一）主要风险概述1、工作前，工作人员应明确工作位置，并确定其它无关物理连接断开。
登高作业必须佩戴安全带，必须将安全带扣在工作位置旁牢固、结实固定物上。
使用梯子前检查梯子是否完好，必须有人扶梯，扶梯人注意力应集中，对登梯人工作应起监护作用2、工作前必须向施工单位或变电站了解清楚临时施工电源或检修电源容量情况，不能只看电源开关的容量，确保试验电源容量满足要求3、降压后应及时挂设地线，待充分放电后方可操作（二）施工安全风险评估1、属于《电网工程建设施工安全基准风险指南》的风险，根据施工方案风险评价结果，5 级（不可接受风险） 0 个, 4 级（高风险） 0 个, 3 级（中度风险）0 个,5三、施工组织措施（一）业主单位管理组织1、安全管理组组长：XXX组员：XXX2、工程管理组组长：XXX组员：XXX3、监理：XXX（二）现场施工人员组织1、施工总负责人：XXX2、现场负责人： XXX3、施工工作主要负责人：XXX4、技术负责人：XXX5、安全负责人：XXX6、资料管理员：XXX7、施工班组：一次班组、高压班（三）职责划分1、业主单位管理组织职责：（1）安全管理组a、负责工程开工前对施工人员进行安全技术交底。

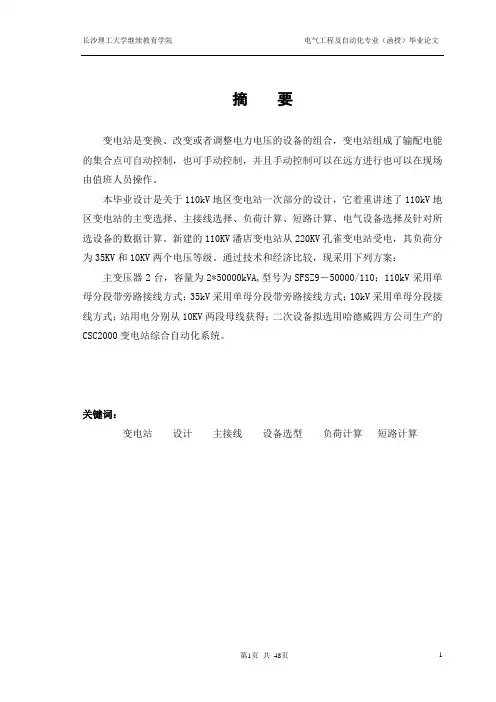

摘要变电站是变换、改变或者调整电力电压的设备的组合，变电站组成了输配电能的集合点可自动控制，也可手动控制，并且手动控制可以在远方进行也可以在现场由值班人员操作。
本毕业设计是关于110kV地区变电站一次部分的设计，它着重讲述了110kV地区变电站的主变选择、主接线选择、负荷计算、短路计算、电气设备选择及针对所选设备的数据计算。
新建的110KV潘店变电站从220KV孔雀变电站受电，其负荷分为35KV和10KV两个电压等级。
通过技术和经济比较，现采用下列方案：主变压器2台，容量为2*50000kVA,型号为SFSZ9－50000/110；110kV采用单母分段带旁路接线方式；35kV采用单母分段带旁路接线方式；10kV采用单母分段接线方式；站用电分别从10KV两段母线获得；二次设备拟选用哈德威四方公司生产的CSC2000变电站综合自动化系统。
关键词：变电站设计主接线设备选型负荷计算短路计算第一部分设计说明书1 电气主接线设计1.1 电气主接线的设计原则和要求变电所电气主接线系指变电所的变压器，输电线路怎样与电力系统相连接，从而完成输配电任务。
变电所的主接线是电力系统接线组成的一个重要组成部分。
主接线的确定，对电力系统的安全、稳定、灵活、经济运行以及变电所电气设备的选择、配电装置的布置、继电保护和控制方法的拟定将会产生直接的影响。
1.1.1 主接线的设计原则1.1.1.1 考虑变电所在电力系统中的地位和作用变电所在电力系统中的地位和作用是决定主接线的主要因素。
变电所是枢纽变电所、地区变电所、终端变电所、企业变电所还是分支变电所，由于它们在电力系统中的地位和作用不同，对主接线的可靠性、灵活性、经济性的要求也不同。
1.1.1.2 考虑近期和远期的发展规模变电所主接线设计应根据5~10年电力系统发展规划进行。
应根据负荷的大小和分布、负荷增长速度以及地区网络情况和潮流分布，并分析各种可能的运行方式，来确定主接线的形式以及所连接电源数和出线回数。
IIoKV变电站设计摘要随着工业时代的不断发展，人们对电力供应的要求越来越高，特别是供电的稳固性、可靠性和持续性。
然而电网的稳固性、可靠性和持续性往往取决于变电站的合理设计和配置。
一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。
出于这几方面的考虑，设计了一个降压变电站,此变电站有三个电压等级：高压侧电压为I1okV,有二回线路；中压侧电压为35kv,有七回出线；低压侧电压为IOkV,有十回出线。
本设计选择选择两台主变压器，其他设备如站用变，断路器，隔离开关，电流互感器，高压熔断器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。
使其更加贴合实际，更具现实意义。
第一章电气主接线的设计 (3)1.1原始资料分析 (3)1.2主结线的设计 (3)1.3主变压器的选择 (6)第二章导体绝缘子套管电缆 (8)2.1母线导体选择 (8)2.2电缆选择 (9)2.3绝缘子选择 (9)2.4出线导体选择 (10)第三章配电装置 (11)第四章继电保护装置 (13)4.1变压器保护 (13)4.2母线保护 (14)4.3线路保护 (15)4.4自动装置 (15)第五章站用电系统 (17)第六章结束语 (18)4.5献 (19)第一章电气主接线的设计一、原始资料分析本设计的变电站为降压变电站,有三个电压等级：高压侧电压为∏0kv,有二回线路；中压侧电压为35kv,有七回出线。
低压侧电压为IOkV,有十回出线。
从以上资料可知本变电站为配电变电站。
二、主接线的设计配电变电站多为终端或分支变电站，降压供给附近用户或一个企业，其接线应尽可能采用断路器数目较少的接线，以节省投资和减少占地面积。
随着出线数的不同，可采用桥形、单母分段等。
低压侧采用单母线和单母线分段。
可按一下几个原则来选：1运行的可靠断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电。
110KV变电站简介110KV变电站于2002年10月1日建成投运，是一座综合自动化变电站，主要负责向生产厂区、家属生活区、综合公司、靖京医院、销售公司以及煤油共炼和管输公司的正常供电。
随着我厂生产规模的逐渐扩大，我站先后经历了2010年的扩建和2014年的技术改造，2010年的扩建，我站由原来受地方电网供电转为受国家电网供电，新增炼统I线和炼统II线，使得我站供电更加平稳可靠，2014年新增3#主变，进一步加强了供电的可靠性，也提高了供电的安全性。
现在我站实行四回路供电，包括地方电网炼靖线（炼靖I线、炼靖II线）和国家电网炼统线（炼统I线、炼统II线）。
其中炼靖线为备用保安线路，由地电靖边变110KV变电站供给；炼统线为运行线路，由国电经统万变330KV变电站供给。
我站电压等级为110KV/35KV/10KV，正常工作情况下的运行方式是：炼统I线、炼统II线经1100母联开关并列运行带1#、2#主变带全厂负荷运行。
我站现有35KV配电室一个；10KV配电室两个；电容5台，总容量共13600KVAR，保证了功率因数的达标；有3台50000KVA的有载调压变压器（其中1#、2#两台长期运行，3#为冷备用），总容量15万KVA，满足了我厂及周边兄弟单位的生产生活用电需求。
110KV变电站隶属于我厂电仪车间，设110KV变电站运行大班，班组现编制人员14人，其中班长1名、技安员1名、值班长4名、主值4名、值班员4名，平均年龄25岁，大专以上学历10人，党员2人。
班组先后获得过“先进班组”、“文明班组”、“青年文明号”、“流动标杆班组”等荣誉称号，是一个重交流、钻技术、讲安全、爱奉献的班组，我们持续发扬埋头苦干、抢抓实干的榆炼作风，为榆炼的思路更新、发展更快、实力更强做出自己的贡献。
班组愿景：安全平稳供电促发展增效增收企业创辉煌。
110KV变电站简介榆林炼油厂110KV变电站于2002年10月1日建成投运，是一座综合自动化变电站，主要负责向生产厂区、家属生活区、综合公司、靖京医院、销售公司以及煤油共炼和管输公司的正常供电。
随着我厂生产规模的逐渐扩大，我站先后经历了2010年的扩建和2014年的技术改造，2010年的扩建，我站由原来受地方电网供电转为受国家电网供电，新增炼统I线和炼统II线，使得我站供电更加平稳可靠，2014年新增3#主变，进一步加强了供电的可靠性，也提高了供电的安全性。
现在我站实行四回路供电，包括地方电网炼靖线（炼靖I线、炼靖II线）和国家电网炼统线（炼统I线、炼统II线）。
其中炼靖线为备用保安线路，由地电靖边变110KV变电站供给；炼统线为运行线路，由国电经统万变330KV变电站供给。
我站电压等级为110KV/35KV/10KV，正常工作情况下的运行方式是：炼统I线、炼统II线经1100母联开关并列运行带1#、2#主变带全厂负荷运行。
我站现有35KV配电室一个；10KV配电室两个；电容5台，总容量共13600KVAR，保证了功率因数的达标；有3台50000KVA的有载调压变压器（其中1#、2#两台长期运行，3#为冷备用），总容量15万KVA，满足了我厂及周边兄弟单位的生产生活用电需求。
110KV变电站隶属于我厂电仪车间，设110KV变电站运行大班，班组现编制人员14人，其中班长1名、技安员1名、值班长4名、主值4名、值班员4名，平均年龄25岁，大专以上学历10人，党员2人。
班组先后获得过“先进班组”、“文明班组”、“青年文明号”、“流动标杆班组”等荣誉称号，是一个重交流、钻技术、讲安全、爱奉献的班组，我们持续发扬埋头苦干、抢抓实干的榆炼作风，为榆炼的思路更新、发展更快、实力更强做出自己的贡献。
班组愿景：安全平稳供电促发展增效增收企业创辉煌。
110kv变电站基础知识
1. 110kV变电站是什么？
- 110kV变电站是一种电力设施，用于将电力从高压输电线路转
换为低压电力，以供城市、乡村和工业用电。
2. 110kV变电站的组成部分有哪些？
- 110kV变电站主要由变压器、断路器、隔离开关、电容器、接
地开关、电流互感器、电压互感器、控制保护装置等组成。
3. 110kV变电站的作用是什么？
- 110kV变电站的作用是将高压输电线路的电力转换为低压电力，以供城市、乡村和工业用电。
同时，它还可以进行电力调节、保护和
控制等功能。
4. 110kV变电站的安全问题有哪些？
- 110kV变电站存在高电压、高温、高压气体等危险因素，需要
进行严格的安全措施。
例如，工作人员需要穿戴符合规定的防护装备，设备需要定期检查和维护，防止设备老化和故障。
5. 110kV变电站的未来发展趋势是什么？
- 随着电力行业的发展，110kV变电站也在不断升级和改进。
未来，110kV变电站将更加智能化、自动化，能够实现远程监控和控制。
同时，新技术、新材料的应用也将使110kV变电站更加安全、可靠、
高效。
110kv的变电站110kV的变电站引言：110kV的变电站是电力系统中重要的组成部分之一，它承担着电能输送、变压、保护和控制等功能，将高压电能转换为适用于配电系统和用户需求的低压电能。
本文将对110kV变电站的概述、结构、设备和运行进行详细介绍。
1. 变电站概述1.1 定义110kV的变电站是将高压电能通过变压器转换为低压电能的设施，主要用于电能的分配、控制和保护。
它是电力系统的关键环节，将输送的电能转换成适应用户需求的低压电能。
1.2 功能110kV变电站具有如下功能：- 电能转换：将高压电能通过变压器转换为低压电能，以适应配电系统和用户需求。
- 电能分配：将转换后的低压电能分配给不同的配电系统，保证电力供应的可靠性和稳定性。
- 电能保护：对电网系统进行综合保护，确保在异常情况下及时切除故障区域，避免电力系统的进一步损坏。
- 电能控制：对电能进行监控和控制，调节电压、频率等参数，以保证电力系统的正常运行。
2. 变电站结构2.1 主要组成部分110kV的变电站主要由以下部分组成：- 进线与出线：将输送来的高压电能引入变电站，并将变换后的低压电能输送到不同的配电系统。
- 变压器：将进入变电站的高压电能转换为适应不同需求的低压电能。
- 开关设备：包括断路器、隔离开关、接地开关等，实现对电能的切换、保护和控制。
- 调压装置：用于调节电能的电压，确保输送的电能符合配电系统和用户的需求。
- 保护装置：用于检测并切除故障区域，保护电力系统的安全和稳定运行。
2.2 布置形式110kV变电站的布置形式多种多样，主要有户外变电站和室内变电站两种形式。
- 户外变电站：主要用于地面布置，设备通常安装在室外开放的场地上，通过支架和高杆架进行支撑和固定。
- 室内变电站：主要用于建筑内部，变压器和开关设备等主要设备安装在室内的封闭空间中，在建筑物内部布置开关设备和其他附属设施。
3. 变电站设备3.1 变压器变压器是变电站中最重要的设备之一，用于将高压电能转换为低压电能。
需要建成一座110KV降压变电站，设计条件如下：
1电压等级：110/35/10KV
2主变压器两台，每台容量为31.5MVA，本期一次设计建成。
3、进出回数：
（1）110KV进出线共六回，其中两回与系统连接的双回线，每回送电容量为45MVA，其余四回为单电源出线，送电容量为5 MVA。
（2）35KV出线共四回，其中两回送电容量为8MVA，另外两回出线，送电容量为7MVA、6MVA。
（3）10KV出线共10回，其中六回架空出线，每回输电容量为2MVA，四回电缆线路，每回输电容量为1.8MVA。
（4）10KV另有两面三组并联电容器，每组电容器容量为5 Mvar。
4、系统情况：
本变电站为一次降压变电站，在系统中的地位比较重要。
系统阻抗如下：（基准容量为100MVA）：
5、地理环境：
变电站海拔高度为800m，附近无污染区，户外最拭热平均气温为35℃。
6、线路长度：
7、所用电主要负荷表：。
某某110kV变电站扩建工程停电施工方案某某某有限责任公司某某变电扩建工程施工项目部2013年07月13日批准：审核：编写：目录一、概述 (4)1.1编制依据 (4)1.2施工执行标准 (4)1.3工程概况 (4)二、施工组织 (4)2.1现场施工人员组成 (4)2.2施工流程图 (5)2.3本次停电工作内容 (5)2.4施工技术依据 (6)2.5施工计划停电时间 (6)2.6停电范围 (6)2.7施工步骤 (6)2.8施工机具清单 (7)三、施工技术措施 (7)3.1施工技术、资料准备 (7)3.2专项技术措施 (8)3.3通用技术措施 (8)四、施工安全措施 (8)4.1通用安全措施 (8)五、危险点分析与控制措施 (9)5.1本次停电施工工作存在人身安全、设备安全、电网安全的风险隐患： (9)5.2针对以上几个方面，在停电过渡施工中，要求遵循以下几个安全技术原则（即注意事项）：105.3如遇不可预见的特殊情况，需做应急措施时，一切服从调度的需要，服从事故处理的需要。
105.4现场严禁流动吸烟，易燃易爆物品应妥善保管，设置适当数量的消防设施，使用之后要及时清理。
(10)六、文明施工及环境保护措施 (16)一、概述1.1编制依据本方案根据110kV某某变电站#2主变设计施工图及相关图纸、现场实际情况编制，为保证稳定供电、安全施工、缩短停电时间、保证施工有序进行，特拟定本施工方案。
1.2施工执行标准本方案措施执行国家标准：《电力建设施工技术管理规定》、《电气装置安装工程施工及验收规范》、《继电保护及安全自动装置检验条例》、《电业安全工作规程》、《电力建设安全工作规程》、《电力建设安全施工管理规定》。
1.3工程概况110kV某某变电站#2主变为尽快投入运行的变电站，采用计算机控制方式，变电站采用山东泰开变压器有限公司生产的SSZ11-40000系列计算机监控系统、继电保护及故障信息系统。
本期工程为某某110kV变电站二期扩建工程，主变远景规模2×40MVA，现1×31.5MVA，本期新增1×40MVA；110kV电气主接线现为单母线接线，本期扩建为单母线分段接线，35kV现为单母线接线，本期扩建后为单母线分段接线，10kV现为单母线接线，本期扩建后按照变电站终期规模完善为单母线分段接线；变电站现无功补偿容量2×2.4Mvar，本期新增无功补偿容量2×4.0Mvar，本期扩建不改变现有变电站布置方式。
二、施工组织2.1现场施工人员组成施工负责人：某某施工技术负责人：某某质量负责人：某某安全负责人：某某施工班组责任人：某某某某变施工班组：（技工7人、普工6人、共13人）2.2施工流程图↓↓↓↓↓↓↓图1 施工工艺流程2.3本次停电工作内容1、110kV某某变电站新上#2主变高压侧高跨母线安装。
2、#2主变高压侧断路器及电流互感器安装。
3、110kV分段断路器和电流互感器安装。
4、110kVⅡ母电压互感器安装。
5、35kV#2主变中压侧高跨母线安装。
6、35kV分段断路器安装。
2.4施工技术依据为确保本工程的安全顺利进行，本着合理安排停电工作，尽量减少停电范围和时间的原则，特编制本停电计划，本计划将根据施工进度进行优化调整。
本工程停电施工所执行的技术规程、规范及有关图纸文件如下：1．《110～500kV变电站电气施工及验收规范》（GB50303-2001）；2．《变电站电气施工规程》（DL/T5161.17-2002）；3．《电力建设安全工作规程（变电站部分）》（DL5009·3-2005）；4．《电力建设安全健康与环境管理工作规定》（国家电力公司发布2002-01-21实施）；5．本工程的设计文件、图纸、设计变更、会议纪要及业主、监理等上级单位对工程批发的有关文件。
2.5施工计划停电时间以调度批准的时间为准2.6停电范围1、110kV某某变电站110kVⅠ母、Ⅱ母转检修。
2、110kV某某变电站#1主变转检修。
3、110kV某某变电站35kVⅠ母、Ⅱ母转检修。
2.7施工步骤1、将110kVⅡ段母线从110kV母联Ⅱ母侧高架处放下。
2、展放#2主变高压侧高跨母线。
3、新上110kVⅡ母电压互感器就位安装。
4、新上110kV#2主变高压侧断路器及电流互感器就位安装。
5、新上110kV110kV分段断路器和电流互感器就位安装。
6、恢复110kVⅡ段母线。
7、展放#2主变35kV侧高跨母线。
8、新上35kV分段断路器就位安装。
2.8施工机具清单三、施工技术措施3.1施工技术、资料准备开工前，由项目施工总负责组织有关人员对本工程在施工前进行以下技术准备工作：熟悉和审查施工图纸，编制详细的施工步骤和计划，进行技术交底。
项目施工总负责组织有关人员认真研究设计图纸，了解图纸的要求和精神，与建设单位、设计共同解决图纸中问题，以便施工顺利进行。
做好图纸会审记录并签证。
3.2专项技术措施（1）母线压接前核对母线的截面、钢芯截面是否正确，检查压接母线钢棒直径以及铝管压接后直径是否等于压接前乘以0.866。
挂上去以后检查弧锤是不是符合设计要求。
（2）起吊新上设备时拴好控制方向的控制绳，方能起吊，起吊过程中要保持与非吊物间一定距离，以免发生碰撞损坏设备、瓷件。
3.3通用技术措施（1）必须按设计图纸和厂家安装说明书进行施工，禁止擅自修改图纸，如有改动，必须征得有关部门同意，并且改动图纸做好记录。
（2）施工前要检查所需设备、材料的质量及数量是否符合安装规定。
（3）严格按照安装验收规范进行施工。
（4）严格按照电气设备交接试验标准进行试验。
（5）做好施工过程中的资料收集和资料记录。
（6）整个施工过程中，各施工人员应认真负责，按施工技术要求，保证安全、高质、高效完成工程。
四、施工安全措施4.1通用安全措施（1）施工单位特种作业人员必须持证上岗，方可进入。
（2）进入变电站的人员，必须穿着符合要求的纯棉工作服、佩戴符合要求的安全帽方可进入。
（3）进站工作前，应详细检查本项工程需使用的临时电源箱、电动工具、安全工器具是否符合要求，并列出清单，经巡维中心专职安全员检查、同意后才能在变电站内使用。
（4）进入变电站电力生产区域内作业，必须办理工作票和履行工作许可手续。
（5）进入变电站后，工作许可手续尚未办妥之前，施工作业人员只允许在变电站生产区域外集中等待工作负责人通知。
（6）在办理许可手续后，现场工作严格执行监护制度。
工作负责人必须先做现场交底，并始终在工作现场认真履行监护职责。
现场监护人应佩戴明显的标志，当工作地点分散，监护有困难时，要根据现场的安全条件、施工范围、工作需要，增设专责监护人。
（7）按工作票安全措施栏所列安全措施，检查核对安全措施，注意看清设备名称，严防走错位置、走错间隔。
（8）执行安全技术交底制度。
工作班开工前执行站班会制度，工作负责人应向工作班成员宣讲工作票内容。
（9）在变电站内进行的工作，必须按工作票上所列工作项目进行。
严禁在工作中擅自扩大工作任务，超范围工作。
（10）严禁进入与作业任务无关的生产区域、场所，不得走错间隔，不得乱摸乱碰变电站的各类设施、设备，确保人身、电网、设备安全。
（11）施工车辆在站内行驶速度不得超过5公里/小时；不得停放在电缆沟盖板上，不得驶进高压场地内。
（12）严禁在变电站户外高压场地和控制室、高压室、电缆夹层等室内设备区域吸烟。
（13）施工现场与带电运行的设备区域之间必须设置安全围拦，安全围拦应采用红白相间网状遮拦。
注意与220kV、110kV、10kV设备带电部分分别保持3.0米、1.5米、0.7米以上安全距离。
（14）作业现场必须做到“三不乱”（电线不乱拉；管道不乱放；杂物不乱丢），废料、杂物应于当天工作结束后清理出站才收工，确保站内通道安全畅通。
（15）每天工作完毕，办理暂结手续，作业暂结手续、终结手续办理后，作业人员不得擅自进入作业现场和其他生产区域。
需要进入的必须重新办理工作许可手续，并经工作许可人同意才能进入。
五、危险点分析与控制措施5.1本次停电施工工作存在人身安全、设备安全、电网安全的风险隐患：（1）施工现场安全设施不到位，施工人员在未做好安全措施的情况下误入带电间隔。
（2）架空线路跨越放线、户外设备安装等高空作业工作发生坠落。
（3）吊装作业时吊臂误碰其它设备，造成设备损坏、人员伤亡等重大事故。
（4）长梯等长件物体搬运易碰运行设备。
（5）因动火作业、流动吸烟等行为引起火灾。
5.2针对以上几个方面，在停电过渡施工中，要求遵循以下几个安全技术原则（即注意事项）：(1) 施工现场增设或指定专职安监人员，做到每个工作面、点都有专人安全监护。
(2)施工前制定事故预想措施，及进行详细的安全技术交底。
(3) 要求设置明显的安全围栏，并在醒目位置悬挂警示标牌；施工人员不得擅自变更安全围栏及其他安全隔离设施；(4) 严格执行两票三制，不得无票开工，严禁超范围作业。
(5)采取相应措施防止感应电伤人，停电母线必须明显接地。
(6) 高空作业必须系安全带和安全绳，所有进入现场人员必须正确佩戴安全帽。
(7)吊装作业时应设专人指挥，消除吊车司机视线盲点。
并且吊车作业位置范围应与相邻运行间隔设备≥6米的安全距离。
严禁疲劳作业，司机连续工作两个小时必须强制休息15分钟。
(8)绝不冒险盲动，能停电的施工项目，一定申请停电。
(9) 主动做好配合工作，尽量缩短过渡时间，减小对系统运行的影响。
(10)施工准备工作放在第一位，准备不充分，绝不开工。
(11）若由于某些特殊原因，滞后了施工进度，导致不具备停电施工或验收复电的条件，技术负责人要提前向运行单位提交书面申请文件，经批准后，再将停电时间适当推后或延长。
5.3如遇不可预见的特殊情况，需做应急措施时，一切服从调度的需要，服从事故处理的需要。
5.4现场严禁流动吸烟，易燃易爆物品应妥善保管，设置适当数量的消防设施，使用之后要及时清理。
风险评估及控制六、文明施工及环境保护措施施工现场保持良好的施工环境和施工秩序，原材料堆放整齐，施工用器材、设备布置合理有序，施工临时用电架设安全、可靠，现场仓库清洁、整齐，帐、卡、物相符；施工组织科学、规范、有序，杜绝“跑、流、滴、漏”现象，杜绝野蛮施工；工程交付后，无施工遗留物，做到工完料尽、场地清洁。
做到自己满意，监理满意，业主满意。
目标分解1、本次工程过程中严格执行Q/HTC109《固体废弃物管理程序》2、各班组工作期间应对电缆的包装箱、包装袋以及废弃物、施工过程中使用的抹布、手套及时进行回收。
3、班组送餐使用的各类一次性物品在用餐完毕后及时清理回收。
4、对以上回收的物品工作结束后进行分类处理。
5、认真贯彻执行《中国南方电网有限责任公司企业标准变电站安健环设施标准Q/CSG 1 0001-2004》的相关内容，着重搞好现场施工管理，做到施工现场有序、整洁、合理。
