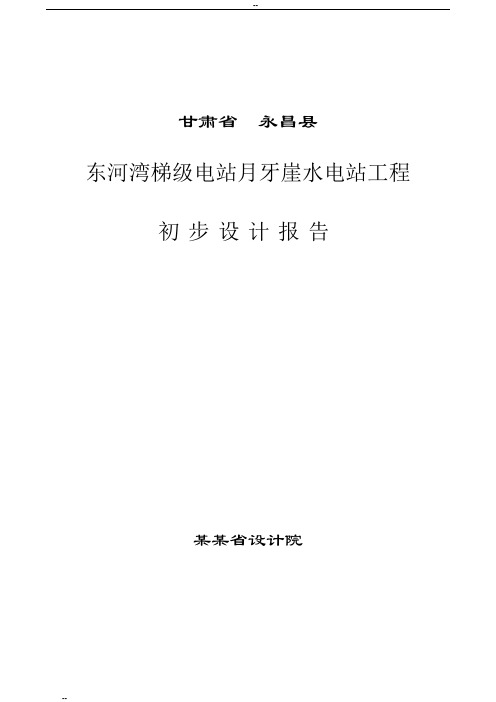

--甘肃省永昌县东河湾梯级电站月牙崖水电站工程初步设计报告某某省设计院甘肃省永昌县东河湾梯级电站月牙崖水电站工程初步设计报告目录1 综合说明 (1)1.1概述 (1)1.2水文、气象 (1)1.3工程地质 (5)1.4工程任务和规模 (9)1.5工程布置及主要建筑物 (10)1.6水机、金结、采暖通风及消防 (14)1.7电气 (15)1.8工程管理 (16)1.9施工组织设计 (16)1.10环境保护、水土保持及安全 (18)1.11工程招标建议 (20)1.12概算 (20)1.13经济评价 (20)2 水文、气象 (27)2.1流域概况 (27)2.2年径流 (29)2.3洪水 (33)2.4泥沙 (37)3 工程地质 (39)3.1区域地质概况 (39)3.2工程地质条件与评价 (44)3.3天然建筑材料及施工用水 (47)3.4结论 (48)4 工程任务和规模 (50)4.1河流规划 (50)4.2电力发展规划及工程建设的必要性 (51)4.3水利、水能计算 (55)4.4电站运行方式及能量指标 (58)5 工程布置及主要建筑物 (60)5.1工程等别及标准 (60)5.2工程选址及工程总布置 (61)5.3主要建筑物设计 (65)6 水机、金结、采暖通风及消防 (76)6.1水力机械 (76)6.2金属结构 (84)6.2.3压力钢管 (85)6.3采暖与通风 (85)6.5消防 (87)7 电气 (89)7.1接入系统设想 (89)7.2电气主接线 (89)7.3厂用电接线 (90)7.4主要电气设备 (90)7.5自动控制 (92)7.6通信 (92)7.7防雷保护与接地 (92)8.1管理机构及人员编制 (94)8.2行政管理及生活区建筑面积 (94)8.3主要管理设施 (95)9 施工组织设计 (97)9.1施工条件 (97)9.2天然建筑材料 (99)9.3施工导流 (100)9.4主体工程施工 (100)9.5施工交通及施工总布置 (102)9.6施工总进度 (103)10 环境保护与水土保持 (105)10.1环境保护 (105)10.2水土保持 (112)11 劳动安全与卫生 (118)11.1依据和设计原则 (118)11.2劳动安全 (118)11.3工业卫生 (121)11.4安全卫生设施 (123)12 工程招标 (124)12.1招标范围的确定 (124)12.2招标组织形式 (124)12.3招标形式 (124)12.4标段划分 (124)13.1编制说明 (127)13.2概算附表 (132)14 经济评价 (159)14.1概述 (159)12.2财务评价 (159)12.3国民经济评价 (164)12.4综合评价 (165)1 综合说明1.1概述肃南县月牙崖水电站地处甘肃省肃南裕固族自治县境内石羊河水系东大河中上游，属东河湾梯级电站中的第一座电站，电站总装机3600KW，距离永昌县城约40km。
1总则1.0.1我国幅员广阔，各地自然条件差别大，小型水电站类型多，小型水电站初步设计报告的编制没有可遵循的相应标准，长年参照《水利水电工程初步设计报告编制规程》（大中型规程），尺度难以掌握。
因此，编制本规程的目的是适应小型水电站初步设计的需要，统一报告编制的标准，提高报告编制的质量。
本规程作为大中型规程的姐妹篇，总体内容、结构保持与大中型规程基本一致，并着重体现小型水电站的特点。
本规程作为推荐性标准，规定了普遍适用的要求，为报告编制提供依据，对于不同地区不同类型的小型水电站工程允许根据具体情况作适当的调整。
1.0.2本规程所界定的适用范围侧重以发电功能为主的小型水电站。
对于灌溉、供水、通航、过木等水利设施比重较大的工程，编制报告应根据具体情况相应侧重。
对大中型综合利用工程所属的小型水电站，应根据工程的用途、规模、特点对照现行有关国家标准及行业标准进行分析，正确选用合适的编制规程，例如枢纽工程总体上按大中型规程编制，而其中的发电系统参照本规程。
1.0.3基本要求所列各项是对各专业的共性要求，各专业均应遵循。
1.0.4鉴于小型水电站工程通常相对简单，可不作可行性研究，因此本规程按可行性研究与初步设计合并制订，包含两个设计阶段的内容和深度要求。
有的工程根据需要按两个阶段设计，已有可行性研究报告，那么，采用本规程应作适当取舍，对在可行性研究报告中已解决的部分，可从简或省略。
条文中所提的内容和深度要求，只是主要要求的概括，各专业应按各章节的具体要求编制。
1.0.5主要附件按小型水电站的需要附列，其中“项目建议书的批复文件”可根据各工程具体情况取舍，“环境影响报告”是根据国家有关规定的要求新增的；试验和科研报告及其他专题报告可根据各工程的实际需要附列。
1.0.6本规程提出编缉和表述要求，目的在于提高报告编制的标准化水平。
总体编排中的工程鸟瞰图一项可根据具体条件取舍。
综合说明的附图除了将蓝图与其他附图另编一册外，还需另制成小图附在综合说明前面，其目的是便于阅读报告时能较直观地了解工程全貌。
【Word版，可自由编辑！】项目名称：XX市XXX水力发电站增效扩容改造工程审定：审查：校核：编写：设计人员：目录设计依据 (5)1 综合说明 (6)1.1 概述 (6)1.2 工程现状及历年运行情况 (7)1.2.1 工程现状 (7)1.2.2 历年运行情况 (8)2 现状分析及改造必要性评价 (8)2.1 现状分析 (8)2.1.1 水资源问题 (8)2.1.2 水工建筑物问题 (9)2.1.2.1 引水建筑物 (9)2.1.2.2 厂区建筑物问题 (9)2.1.3 机电设备问题 (9)2.1.3.1 水力机械 (9)2.1.3.2 电气部分 (9)2.1.3.3 金属结构及其它 (10)2.2 增效改造的必要性 (10)3 水文分析及水能复核 (11)3.1 流域概况 (11)3.2 气象 (12)3.3 水文基本资料 (12)3.4 径流 (12)3.4.1 年降水量 (12)3.4.2 设计泾流 (13)3.4 .3 流量历时曲线 (16)3.5 洪水 (18)3.5.1 洪水标准及计算原则 (18)3.5.2 设计洪水 (19)3.6 水能复核计算 (19)3.6.3 求出出力保证率曲线 (57)3.7 装机容量选择 (57)4 工程地质 (58)4.1 地质概述 (59)4.1.1 地形地貌 (59)4.1.2 地质构造 (59)4.1.3 水文地质工程地质特征: (59)4.2 各项工程地质条件的评述 (60)4.2.1 电站厂房工程 (60)4.2.2压力管道 (60)4.2.3 压力前池工程 (60)5 改造方案 (60)5.1 水工建筑物改造 (60)5.1.1 水工建筑物改造设计 (60)5.1.2 发电厂房改造设计 (60)5.2 机电设备改造 (61)5.2.1 机电设备改造依据 (61)5.2.2 机电设备改造项目 (61)5.2.2.1 水轮发电机及辅助设备 (61)5.2.2.2 电气 (62)5.2.3 水轮发电机及其辅助设备参数 (62)5.2.3.1 电站基本参数 (62)5.2.3.2 水轮机型式选择 (62)5.2.3.3 水轮发电机组主要参数 (63)5.2.3.4 其它辅助设备改造 (64)5.2.4 电气工程 (64)5.2.4.1 本电站在电网中主接线设计 (64)5.2.4.2 主要电气设备选择 (65)5.2.4.3 过电压保护及接地 (67)5.2.4.4 电站自动化系统 (68)5.2.4.5 继电保护及安全自动装置 (69)5.2.4.6 二次接线 (70)5.2.4.7 通信 (71)5.2.4.8 电气设备布置 (71)5.2.4.9 电气工程主要设备 (71)5.3 金属结构改造 (72)5.4 消防设计 (72)5.4.1 工程概况 (72)5.4.2 消防总体设计 (72)5.4.3 工程消防设计 (73)5.5 征地和移民 (75)5.6 环境保护设计及水土保持 (75)5.6.1 环境保护设计 (75)5.6.1.1 环境影响评价 (75)6 工程管理 (79)6.1 工程管理机构 (79)6.2 运行期管理方案 (79)6.3 可持续发展措施 (80)7 施工组织 (81)7.1 施工条件 (81)7.2 施工导流 (81)7.3 主体工程施工 (81)7.4 施工总布置 (82)7.5 施工总进度 (82)8 劳动安全 (83)8.1 火灾危险性分类 (83)8.2 工作场所安全措施 (83)8.3 防洪防淹措施 (83)9 工业卫生 (84)10 设计概算 (84)10.1 编制说明 (84)10.1.1 工程概况 (84)10.1.2 主要工程指标： (85)10.2 编制原则和依据 (85)10.2.1 定额依据 (85)10.2.2 编制办法及费用标准 (85)10.2.3 资金筹措方案 (86)10.3 总概算表 (86)11 经济评价 (88)11.1 概述 (88)11.2 费用与效益估算 (89)11.2.1 发电收入 (89)11.2.2 发电成本 (89)11.3 财务分析 (90)11.3.1 发电效益、利润 (90)11.3.2 盈利能力分析 (91)11.4 经济分析 (91)11.4.1 国民经济评价原则、依据和计算方法 (91)11.4.2 效益计算及经济指标 (91)11.5 经济评价结论 (92)1 农村水电增效扩容改造项目初步设计指导意见2 《小型水电站技术改造规范》（GB/T 50700-2011）3 《小型水电站初步设计报告编制规程》（SL179—2011）4《农村水电增效扩容改造项目机电设备选用指导意见》1 综合说明1.1 概述XX市XXX水力发电站（简称XXX电站）位于XX茅塘镇沙河村，距茅塘镇政府3km，距县城区35km。
3水文3.1 流域概况3.1.1 简述工程所在流域的自然地理概况、河道特征和人类活动影响情况。
3.1.2 简述流域及邻近地区气象台站分布与观测情况、流域和工程所在地区的气候特征。
3.2 水文基本资料3.2.1 说明流域内及借用流域水文站网分布、各测站项目和年限、主要水文站的控制特性、高程系统和测验基本方法、资料整编情况。
3.2.2 简述水文资料存在的主要问题及复核变动情况，并对基本资料质量做出评价。
3.3 径流3.3.1 对设计依据站的实测径流进行还原计算和插补延长，分析论证径流系列的代表性。
3.3.2 进行设计依据站的径流计算，说明资料短缺地区径流计算方法，提出工程场址的径流参数和径流成果，选择径流调节代表段和代表年，分析枯水径流特征，分析论证径流计算成果的合理性。
3.4 洪水3.4.1 分析造成洪水的暴雨特性、洪水成因、洪水的时空分布规律。
3.4.2 说明历史洪水调查和复查情况，历史洪水的洪峰、洪量估算方法及采用成果。
分析确定历史洪水及实测特大洪水的重现期。
3.4.3 对实测洪水进行洪水资料的还原、插补延长，并结合历史洪水进行频率计算，分析成果的合理性，提出设计洪水成果。
3.4.4 对资料短缺地区推算设计洪水可采用暴雨推算或洪水统计参数地区综合推算等方法，并应相互印证；分析最终所采用的设计洪水成果的合理性。
3.4.5 说明设计洪水过程线的推求方法及成果。
3.4.6 说明施工洪水时段的划分、洪水系列统计原则，提出各时段洪峰、洪量频率计算成果，并分析论证其合理性。
为水库调度运用计算的分期洪水，需说明划分前、后汛期的根据。
3.5 泥沙3.5.1 说明流域泥沙概况，提出悬移质、推移质特征值。
对多沙河流提出泥沙颗粒级配成果和输沙量、含沙量的年、月成果及年输沙量频率曲线成果。
3.6 设计断面水位流量关系曲线3.6.1 说明设计断面的水位流量基本资料情况和水位～流量关系曲线绘制方法，提出采用的成果。
3.7 其他3.7.1 说明工程所在河段的冰情特性，分析工程河段发生冰坝、冰塞等情况的可能性，并估算对工程的影响。

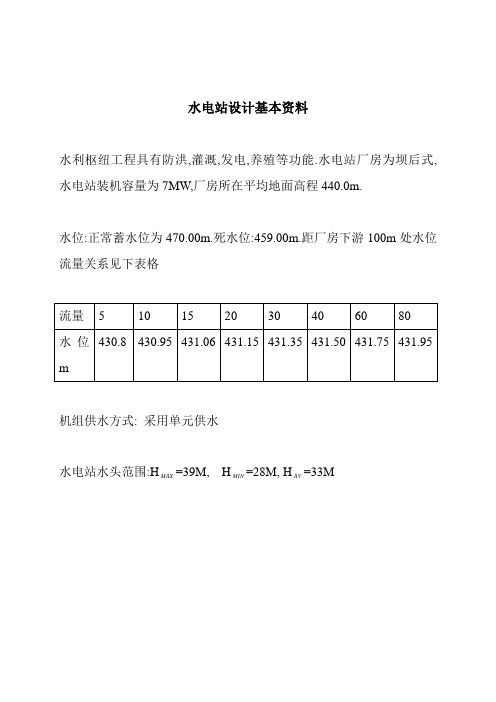

水电站设计基本资料水利枢纽工程具有防洪,灌溉,发电,养殖等功能.水电站厂房为坝后式,水电站装机容量为7MW,厂房所在平均地面高程440.0m.水位:正常蓄水位为470.00m.死水位:459.00m.距厂房下游100m处水位流量关系见下表格机组供水方式: 采用单元供水水电站水头范围:HMAX =39M, HMIN=28M, HAV=33M第一部分水轮机选型（1） 初选机型该水电站为坝后式水电站。
故设计水头H r =0.95* H av =0.95*33=31m,该水电站装机容量为7MW ，拟选顶两台机组，发电机效率设为96%，因此水轮机额定出力N r =7*103/2*96%= 3646kw特征水头 H max =39.0 m H min =28.0 m H av =33m H r =31 m根据该水电站的水头变化范围28~39m 。
在机组系列型谱表中查得合适的机型有HL240和ZZ440两种，现将这两种水轮机作为初选方案，分别计算出相关参数，并进行比较分析：1 HL240型水轮机方案的主要参数选择a 转轮直径D 1的计算HL240型水轮机在限制工况下的单位流量Q′1M =1.24 m 3/s,效率η=90.4％由此可初步假定原型水轮机在该工况下的单位流量Q′1= Q′1M =1.24 m 3/s ，效率η=91％，上述Q′1，η和N r =6300/0.96=6562.5 kw ，H r =37.5 m384.191.0313124.181.9364681.91=⨯⨯⨯⨯==ηr r rH QH N D选用与之接近而偏大的标称直径D 1=1.4 mb 转速n 的计算HL240水轮机在最优工况下单位转速n′10m =72 r/min ，初步假定n′10=n′10m ， 代入式min /2954.133721'10r D H n n av=⨯==选用与之接近而偏大的同步转速n=300 r/min 。
金滩水电站初步设计-开题报告金滩水电站初步设计(上坝址方案)开题报告酉水为洞庭水系下游左岸一级支流，发源于宣恩县境内椿木营的火烧堡。
干流全长89.9km，流域面积1328km2,总落差1000m，平均高程450~500m，又因为其间有四大支流汇入，所以水源丰富。
金滩水电站工程坝址位于宣恩县沙道沟镇，坝址以上来水面积1044.6km2，河道长64.0km，河道加权平均坡降5.4‰。
2.建坝的目的和意义2.1目的金滩水电站水库淹没损失小，建坝地形、地质条件良好，电站建成后，对优化宣恩县电力系统电源结构，提高系统供电质量，促进宣恩县社会经济发展。
2.2意义宣恩县不仅属于我国西部开发区，而且是土家族、苗族等少数民族聚居的边远山区，经济基础薄弱。
改革开放以来，全县面貌发生了较大的变化，国民经济持续发展，农业产业化建设整体推进，农业经济持续发展，工业经济快速增长，城乡市场活跃。
各项社会事业欣欣向荣，但由于社会经济及自然条件的原因，宣恩县目前仍是湖北省经济收入较低的县之一。
修建水电站，是电力产业开展的需要，也是社会经济开展的需要，并且有利于生态情况的保护。
3.国内外小型电站发展现状3.1国内：我国河流众多，年径流总量近两万七千亿立米，水能蕴藏量达五亿余瓦。
我国地下水储量也很厚实。
厚实的水利资本是我国工农业开展的一个良好的条件。
可是，目前我国多数江河还没有能得到治理，或没有治好，水利资本的利用率还很低，水利资本的利用与地区全面开发结合起来综合研究也很不够。
必须在充分研究水利资本特性及其开发条件的基础上，按照百姓经济开展的需要，加强水利资本综合利用问题的研究。
我国有流域面积在一百平方公里以上的中小河流达五千条左右，分布很广。
开发利用中小河流对保证农业增产有很大意义。
按照流域的自然地理特性，研究我国中小河流的分类、开发利用的原则以及综合开展灌溉、发电、航运的问题。
建国以来，我国水电建设取得了巨大成就，据统计我国常规水电装机容量已达到7700×104ｋＷ，其中，中小型水电站4.5×104余座，拥有机组7×104余台，总装机容量达2020×104KW，现在中小水电资源经济开发量为6020MW，已开、正开发量为1107MW，仅占18.4%，开发潜力较大，十分有利于地方水电开发建设。
水电站初步设计报告一、项目背景随着能源需求的不断增长和环境保护意识的不断提高，水电站作为一种可再生清洁能源发电方式，其重要性逐渐凸显。
本项目旨在初步设计并建设一座水电站，利用水流的动能转化为电能，并满足当地的电力需求。
二、设计目标1.发电能力：设计水电站的发电能力为XX兆瓦，确保能够满足当地电力需求。
2.环保性能：在设计过程中，优化水电站的水力利用效率，尽量减少对生态环境的影响，确保项目的可持续发展。
3.安全可靠性：设计水电站时，充分考虑安全因素，确保设施运行的安全可靠。
三、设计方案1.水源选址：根据当地的水资源情况，选择合适的水源，并确保其水流量充足，以提高发电效率。
2.水坝建设：建设适当规模的水坝，用于拦截水源，并形成水库以储存水能。
根据地质勘测结果，选择合适的水坝材料和结构。
3.水轮机选择：根据设计要求和水电站的水头高度，选择适当的水轮机类型，以实现最高的发电效率。
4.发电机组安装：选用高效可靠的发电机组，根据设计要求进行安装和连接，确保可持续地发电。
5.输电线路建设：根据发电能力计算，设计合适的输电线路，确保及时将电能输送到需要的地方。
四、设计考虑1.环境影响评价：在水电站初步设计过程中，进行环境影响评价，评估项目对周边环境的影响，并采取相应的措施保护生态环境。
2.安全管理和应急预案：设计水电站时，制定严格的安全管理措施，制定应急预案，以保证设施运行的安全可靠。
3.社会影响评估：根据水电站建设对当地社会的影响，进行社会影响评估，合理安排工程施工和生产运营，减少对当地社会的不利影响。
4.经济效益分析：根据水电站发电能力的估算，进行经济效益分析，评估项目的投资回报率和可行性。
五、预期效果1.满足当地电力需求：设计水电站的发电能力能够满足当地的电力需求，并减少对传统能源的依赖。
2.促进可持续发展：在设计过程中，充分考虑环保和生态保护因素，确保项目的可持续发展，为未来能源供应提供支持。
3.经济效益：通过经济效益分析，评估项目的投资回报率和可行性，为投资者提供良好的回报。
1 综合说明1.1 概述新寨河四级水电站位于普安县高棉乡棉花村，北盘江一级支流西泌河中上游新寨河段上，是上世纪1986年《黔西南州水资源调查评价、水利化区划、水利水电规划》规划的第四级，现新寨河干流水电梯级开发的第七级。
站址位于新寨河下游与岔河的汇合处，地理位置为东径105°8′，北纬25°48′，距320国道约20km、高棉乡政府所在地8Km，普安县城32km、州政府所在地兴义178km、省城贵阳245km。
普安县位于云贵高原中段，苗岭山脉西部，贵州省西南面，黔西南布依族苗族自治州北部。
地处东径104°50′～105°10′，北纬25°18′～26°11′，东邻睛隆县，南与兴义市、兴仁县相连，西靠盘县，北与水城县、六枝特区隔河相望，东西宽32.0km，南北长96.6km，国土面积1429km2，全县辖8个镇、6个乡，167个村委会、3个居委会，1261个村民小组，15个居民小注。
是贵州省的少、边、穷地区之一。
2006年末全县总人口30.36万人，其中非农业人口3.26万人，少数民族人口7.84万人，占总人口的25.8%，布依、苗、回、彝、黎、白、汉等民族共同形成了大杂居、小聚居的生活格局。
普安县是国家500个重点扶持县之一，又是国家定点的“九五”、“十五”水电农村电气化建设县和“十五”小水电代燃料生态建设试点县。
普安县由于历史原因和交通条件限制，经济发展缓慢，工业基础薄弱，农业生产水平不高，经济文化生活较为落后，属贵州省17个“国家级”贫困县之一。
县境内已建成小水电站22座，总装机容量62880kw，其中吟路一级电站装机17500kw，为县电网骨干电站。
原有数座农村小电站因水土流失严重，水源枯竭而报废。
近年来，随着乡镇企业的不断发展和农村电网的不断延伸，县属电站容量已远远不能满足用电需求，均需大量从国家电网上下电，导致电价偏高，人民群众难以承受。
如何进行小型水电站的初步设计1．设计图纸部分⑴工程地理位置图；计算电站至县城的距离，输电线路的距离。
⑵工程河流水系图；计算坝址、厂房的集雨面积，河流的长度、坡降。
⑶工程枢纽布置图；计算挡水坝基础数据，地面高程、挡水坝长度等，引水工程的特性数据，并对各段明渠隧洞进行编号且提取高程、长度数值，部分数据制作电子表格。
⑷挡水坝平面布置图；反复计算优化挡水坝的布置方案，上下游水位，防洪水位，校核水位，淹没长度及断面，占用征地面积，弃渣堆放场等。
⑸挡水坝剖面图；查取相关资料，根椐工作经验，初步拟定建筑物的几何尺寸。
⑹明渠、隧洞断面图；先进行水力计算，确定断面尺寸，后计算安全超高，衬砌的厚度，利用CAD命令AREA计算面积，整个设计不可少这一部分数据；⑺压力前池平面布置图；利用程序进行计算各种数据。
⑻压力前池剖面图；先根据前池水位与厂房尾水位的高差计算设计水头，依据压力水管的长度，水电站的设计流量才可画出压力前池剖面图。
2．厂房设计；需要的基础数据，厂房下游设计水位，防洪水位，校核水位，设计水头，设计流量，已拟定的装机，查设备资料，进而确定厂房尺寸；图纸包括：厂房横剖面布置图，厂房平面布置图，厂房下游立视图，各轴立面图，厂房二层平面图，厂房屋顶平面图；下一阶段补技施设计。
3．水机部分；机组技术供水系统图机组排水系统图机组水力监测系统图4．电气部分电气主接线升压站平面布置图升压站剖面图厂用电接线图5．地质部分挡水坝地质剖面图引水隧洞地质剖面图压力前池地质剖面图压力管地质剖面图6．压力水管部分压力管平面布置图压力管纵断面图（1#-N#）7．压力水管镇墩结构图（1#-N#）8．金属结构部分伸缩节装配及零件图（1-2）。
1 综合说明1.1 绪言1.1.1地理位置及工程任务XX水电站位于XX省XX县城以北5km处的XX河干流西面，拟建在XX 阳镇六合和兴荣村之间的XX河河滩上，为无坝无调节引水径流式水电站。
工程区地理坐标东经103°50′48″～103°51′38″，北纬35°25′22″～35°27′230″，该电站距上游已建的三甲水电站32km，距上游李家村水文站20km，距下游红旗水文站61km，站址以上流域面积21084km2。
工程地质条件良好，交通便利，天然建材丰富，具有较好的建站条件。
电站主要任务是发电，以缓解XX县工、农业生产及城乡居民用电问题，并为定西地区电网提供一定的电能。
XX县拥有丰富的水力资源和矿产资源，为此，XX县利用丰富的水力资源，将水电建设作为本县经济发展的产业，大力发展小水电以促进农村电气化事业的发展，并大力发展资源的深加工，把丰富的资源优势转化为经济优势，使水电建设事业成为XX县经济发展的主题和新的经济增长点。
电站建成运行后，接入大电网，枯水季节保证地方电网的电力需求，丰水季节向大电网提供大量的廉价电能。
因此，充分利用XX县丰富的水力资源，积极发展地方小水电事业，是地区电力发展，实现水电农村电气化的根本需要。
兴建XX水电站符合西部大开发战略，是XX县广大人民群众的共同愿望，是XX县经济发展的客观需要。
1.1.2流域、河流(河段)规划概况XX河是黄河上游的一级支流，发源于甘、青两省交界处的西倾山东麓，由西向东流经岷县折向北流，至永靖县境内汇入黄河刘家峡水库。
干流全长673.1km，流域面积25527km2，河源高程4260m，河口处高程1629m，相对高差2631m，全河流平均比降2.8‰，水资源丰富。
流域内多年平均降水量565.2mm,平均径流量52.92亿m3，多年平均流量168 m3/s，多年平均侵蚀模数1170t/km2,年悬移质输沙量590万t。
流域内地貌为石质山地及草滩，林草茂密，植被良好，工程位置河水稳定，落差集中，地质条件良好，具有修建大流量低水头电站的优越条件。
为了合理开发利用XX河的水利水能资源，XX省水利水电勘测设计研究院1985年编制的《XX河流域开发治理初步规划报告》，在XX河干流上初步规划了16个梯级电站，三甲水电站为最末一级电站，在三甲电站至刘家峡水库河段未规划水电站。
但XX河从三甲电站至刘家峡水库河段仍有相当可观的水力资源可供开发。
1.2工程地质工程区岩层总体呈单斜，断层构造不发育，裂隙以层面裂隙为主，岩层的局部褶皱扭曲强烈，新构造活动以间歇性升降运动为主，根据《中国地震动峰值加速度区划图》（GB18306-2001：1/400万）工程区地震动峰值加速度为0.15g,地震基本烈度为VII度。
工程区河谷开阔，地势平坦，底层岩性单一，无影响库坝及电站运行的不良物理地质现象。
库区工程地质条件简单，库岸边坡较低，稳定性好，库岸再造明显，水库淤积以河流自身携带物为主，无其他淤积物质来源，淤积问题不严重。
坝基、厂房基础均置于强风化层以下较新鲜岩体上，其地基承载力满足基建要求，渗透及绕坝渗透量小，不存在渗透破坏问题，不需再做防渗灌浆处理。
天然建筑材料经勘察，储量可满足要求，质量符合各项技术指标要求，采运方便，施工及生活用水便利，质量好。
1.3社经状况XX县辖18个乡(镇)，全县总面积2865.5km2，总耕地面积109.33万亩。
有6个城镇社区，351个村委会，2602个生产合作社，全县总人口54.35万人，其中非农业人口4.8094万人，农业人口49.5406万人，县政府驻XX阳镇。
地处陇西黄土高原西部。
工程区位于XX县北部5km处XX阳镇辖区六合村、兴荣村，属XX盆地地带，总人口10274人。
现有耕地13545.8亩。
据2003年9月统计，四村农业增加值2500万元，粮食年产量16372t，农作物以小麦、玉米、油菜、土豆为主，农民人均纯收入1790元。
该区内XX河两岸交通便利，经济主要以农业为主。
1.4工程任务和规模1.4.1工程任务XX水电站位于XX县北部5km处XX阳镇辖区六合村、兴荣村，属XX盆地地带，电站主要任务是利用XX河丰富的水力资源进行发电，无其他综合利用要求。
本工程为无坝引水式电站，按电站规模和供电对象属小(2型) 水电站工程。
电站设计保证率采用P=90%，设计引水流量96.4 m3/s，装设3台轴流定浆式水轮发电机组，容量为7500KW，多年平均发电量4094万kw·h，保证出力3675KW，年利用小时数为5459h。
为了保证电站的正常运行和当地群众生命、耕地及财产安全，本工程修建XX河堤防3.45km，在引水渠道2+340处的XX河对岸是新民渠进水口，为了使电站引水和新民渠灌溉引水不发生矛盾，经现场勘察论证，在电站前池设倒虹吸一座。
将水自压经过XX河河床流入新民渠渠道，保证在农作物灌溉期满足用水要求。
1.4.2工程建设的必要性和迫切性XX县拥有丰富的水力资源与矿产资源，为了充分利用本县丰富的水力资源，以水电建设作为本县的重点产业，大力发展水电农村电气化事业，以此来带动和促进利用低估搞好能负荷特点的矿产加工产业的快速发展，为矿产、淀粉、农副产品等优势资源的开发利用提供有利的电力保障，鉴于此，兴建XX 水电站是十分必要的。
通过XX水电站工程的建设，并配套相应的电网建设，使电网覆盖到全县范围，实现农村电气化的目标。
使全县农村尤其是边远贫困山区和少数民族地区的农民利用充足的电力，以电代柴，促进以“退耕还林还草，封山育林”为重点的生态环境建设，使其进入一个良性循环的轨道。
因此，兴建XX水电站符合西部大开发战略，使XX县广大人民群众的共同愿望，是XX县地区经济发展的客观需要XX县属定西市管辖区域，定西市共有变电站18座，主变34台，总容量390.55兆伏安，其中：110千伏变电站9座，主变17台，容量为356兆伏安；35千伏变电站9座，主变17台，容量为34.55兆伏安。
管辖输电线路30条，1096.15公里。
网内有并网的小水电5座，装机65.04兆瓦。
正在建设330千伏变电站2座，110千伏变电站1座，水电站7座10KV输电线路在XX盆地纵横交错，小水电上网十分便利。
XX县现有变电所11座，总容量30兆伏安，年用电量7500万KW·h，其中小水电站上网1200万KW·h，XX县用电主要由大网供给，因此，兴修小水电，给XX提供廉价的电力，是发展XX经济的重要途径之一。
XX县是一个经济相对较为发达的县，县内企业较多，用电量大，下网电量较多，电价高，各企业生产成本大，而小水电电价较为便宜，充分利用XX 河水能资源建设小型水电站，可降低企业成本，增加近年来日益突出的社会就业压力，是构建和谐社会，振兴XX经济的主要途径之一。
1.5工程布置及建筑物本电站为无坝引水式电站，主要建筑物由进水枢纽、引水渠、前池及压力管道、厂房、尾水和XX河堤防及倒虹吸八部分组成，电站以发电为主。
一、进水枢纽由进水闸、泄洪冲砂闸及导水墙组成。
1、进水闸靠XX河左岸，布置形式采用斜向锐角引水，进水闸同河道流向呈25º夹角。
进水闸上、下游临河侧均设防护堤，以防洪水冲刷。
进水闸采用平底宽顶堰型式，设两孔宽×高为8×4.5m的平面钢闸门，闸底板高程为1844.55m，闸前设计水位1847.55 m。
2、泄洪冲砂闸紧靠进水闸右边布置，与主河槽平行，进水闸采用平底宽顶堰型式，设两孔宽×高为8×4.5m的弧形钢闸门，闸底板高程为1844.00m，闸前设计水位1847.55m。
3、XX水电站进水口处XX河河中有小岛，将XX河分为两个河道，主河道靠XX河左岸，正常无洪水时，水流自左边主河道流淌，当洪水达到150m3/s 时，洪水自动从右边河道分流，因此，考虑到本电站引水量较小，在不影响XX 河保持一定下泄流量的前提下，本电站进水枢纽不在设挡水溢流坝，中间修建46m拦水导墙与河中小岛相接。
二、动力渠全长3.45 km(其中引水渠2.34km，尾水渠1.11km)，自陈家坪水轮泵尾水入XX河处开始，经吊庄、冯赵家、雁门、到寇家集的河漫滩处汇入XX河，横断面型式为梯形断面，设计纵坡为1/3000，设计流量为96.4m3/s，设计水深为3m，动力渠沿线有大车桥3座。
三、前池按正向进水，侧向排砂溢流形式布置，前池总长29.80m，上游段14.80m，靠进水水口15m为平直段，进水室段设拦污栅及事故闸门。
前池正常水位1846.77m，溢流堰长7.75m，宽3.11m，堰顶高程1856.70m。
压力钢管为单机单管供水方式，采用现浇钢筋混凝土管道，管道内径3.3m，设计流量为32.1m3/s，管道基础为碎石土，管道内圆外方，拟定管壁砼厚度为100cm，内衬钢管壁厚12mm，单根长25m，钢管倾斜度45°。
厂房位于河床左岸漫滩上，厂房基础座落在红胶板岩上，安装间布置在主厂房右侧，中央控制室、高压室及电气实验室布置在主厂房上游侧，升压站布置在厂房左侧的滩地上。
主厂房内安装三台立式水轮发电机组，安装高程为1836.90m。
发电机层地板高程为1845.31m，水轮机层地板高程1839.50m，机组间距为10m，主机室长度为36.37m，宽度为14m，高为13.5m，建筑面积509.18m。
厂内设一台LH—32/5t电动双梁桥式起重机。
安装间长12.37m，宽14m，地坪高程为1845.31m。
副厂房在主厂房上游侧，与主机室之间设有宽10cm的沉降缝。
副厂房地面与主厂房齐平，长度为48.84m，宽度为10m，高7.2m。
每台机组尾水管出口设两孔闸门，孔高3.174m，孔宽3.718m，配10t电动葫芦进行起吊。
尾水渠与主河道斜交。
尾水渠总长1110m，尾水渠座落在砂砾石层上，纵坡为1/3000，末端底坡与XX河河道衔接。
升压站布置在主厂房右下游，其建筑面积为300m2，地坪高程为1845.30m。
四、本工程拟在XX河干流左岸即电站进水口至尾水口段新建堤防3.45km，堤防工程设计断面为砼护坡梯形砂砾石堤，内边坡1：1.25，外边坡1：1.5，堤顶宽4m，护坡总高9m，其中：基础高4.5m，护岸高4.5m，迎水坡面夯实整平后，现浇C15砼护面，护面顶厚0.2m，底厚0.3m，基础部分设1.0m宽防冲平台。
新建堤防工程以保护电站、农田和群众生命、财产安全，以满足XX县近、远期发展计划对防洪的要求。
五、新民渠倒虹吸工程设计引水流量1.82m3/s，管道长230m，管径1000mm，管道转弯处设镇墩。
管材采用预应力钢筋砼管，由于管道受局部冲刷的影响，河床地面距管道顶埋设深度应不小于2.5m。
