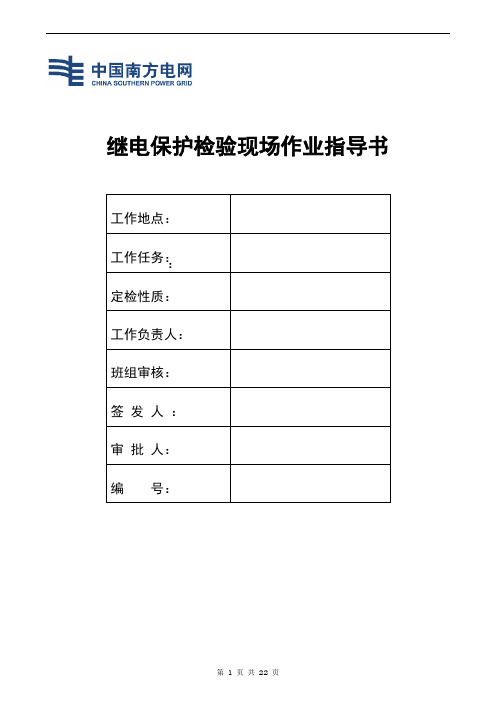

继电保护检验现场作业指导书：工作地点： 工作任务： 定检性质：工作负责人： 班组审核： 签 发 人 ： 审 批 人： 编 号：一、范围本作业指导书适用于220kV 线保护装置、辅助保护装置、断路器保护装置及保护通道现场验收检验工作。
二、规范性引用文件《作业指导书编写导则》（生［2008］19号）《中国南方电网继电保护及二次回路验收规范》《中国南方电网继电保护反事故措施汇编》DL/T 995-2006《继电保护及安全自动装置检验规程》三、支持文件LFP-901、LFP-902、LFP-923、装置说明书、220kV 线施工图、施工单位安装调试报告。
四、危险点分析注：本验收工作随220kV 变电站基建验收进行220kV 变电站为新建变电站，此处不需列安全措施票。
五、作业准备5.1、工期5.2工作准备5.3 仪器仪表及工器具六、设备主要参数6.1、保护配置6.2、通道配置注：6.3保护软件版本号及校验码A、LFP－901B保护B、LFP-923C保护C、LFP-902B保护3、FOX40继电保护光纤接口装置接口情况4、CSY-102装置相关信息七、交流电流回路检查八、开工条件九、作业环境温度：℃湿度：天气：风力：（填写说明见范本）填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等，或按风力等级填写十、二次回路安全措施布置10.1危险点分析及控制10.2操作项目十一、绝缘检查十二、试验项目及数据12.1、220kV 线路保护屏LFP-902线路保护装置检查 A 、逆变电源检查（检查要求参照范本）（1）拉合直流试验：检查情况： ；（2）直流电源缓慢上升时的自启动性能检验检查情况： （3）时钟的整定 检查情况： （4）时钟的失电保护功能检验检查情况： （5）保护功能投退检验 检查情况： （6）检验键盘 检查情况： （7）打印机与保护装置的联机试验 检查情况： （8）装置开入、开出检验 检查情况： （9）各装置通讯正常状态检验 检查情况： B 、电流、电压采集系统检查（检查要求参照范本）⑴、检验电流幅值线性精度（通入三相对称电流或将电流回路顺极性串联通入单相电流，通过菜单“↑—RELAY STATUS —CPU1/CPU2 STATUS ”观察刻度值⑵、检验电压幅值线性精度（将电压线并联加入单相电压，通过菜单“↑—RELAY STATUS—CPU1/CPU2 STATUS”观察刻度值）⑶电流、电压相位特性检查（通入三相正常电压电流，进入菜单“↑—RELAY STATUS—CPU1/CPU2 STATUS-PHASE ANGLES”打印采样值，检查采样值与所加电流、电压的实际相位与极性一致。
RCS-902系列线路保护试验指导书1交流回路校验1 •进入“保护状态”菜单中“ DSP采样值”子菜单，在保护屏端子上（标准屏上一般电流端子分别为1D1、1D3 1D5 1D7。
电压端子分别为4D151、4D154 4D157 1D12线路电压为1D14）分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于土5%。
2.进入“保护状态”菜单中“ CPU采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于土5%。
3.进入“保护状态”菜单中“相角显示”子菜单，在保护屏端子上分别加入对称的额定电压、电流量，并且把电压超前电流的相角固定为某一角度，如30，线路电压并接在A相既4D157上，在液晶显示屏上显示的角度如下表：2输入接点检查1.进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。
如下表所示：检查二次回路接线的正确性。
另外，保护的合闸出口压板要退出。
3 整组试验试验前整定压板定值中的内部压板控制字“投闭锁重合压板”置0,其它内部保护压板投退控制字均置1,以保证内部压板有效，试验中仅靠外部硬压板投退保护，“电压接线路TV'置0。
3. 1闭锁式纵联距离保护1 •若配有收发信机，将收发讯机整定在“负载”位置。
若未配有收发信机，可将本装置的发信输出接至收信输入构成自发自收；2 •投主保护压板，投距离保护压板，重合把手切在“单重方式”（实际系统中一般都为单重方式）；3•整定保护定值控制字中“投纵联距离保护”置1、“允许式通道” 置0、“投重合闸”置1;4 •开关要在合位，用测试仪给本装置加入正序的额定电压（加入方法同交流回路效验），电流可不加，等保护充电，直至“充电”灯亮；5•加故障电流I=5A，故障电压U 0.95* I * Z F（Z F为纵联距离阻抗定值）分别模拟单相接地、两相和三相正方向瞬时故障；6•模拟A、B、C正方向单相接地瞬时故障，故障相电流滞后故障相电压的角度为本装置定值中的零序灵敏角，故障状态时间设置为50MS故障状态50MS后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护单跳并重合，装置面板上相应跳闸灯亮，重合闸灯亮，液晶上显示“纵联距离保护”，动作时间为15〜30ms7•分别模拟AB BC CA相间正方向瞬时故障，故障相间电流滞后故障相间电压的角度为本装置定值中的正序灵敏角，故障状态时间设置为50MS，故障状态50MS后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护三跳不合，装置面板上三相跳闸灯都亮，重合闸灯不亮，液晶上显示“纵联距离保护”，动作时间为15〜30ms；8．模拟三相正方向瞬时故障，故障相电流滞后故障相电压的角度为本装置定值中的正序灵敏角，故障状态50MS后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护三跳不合，装置面板上三相跳闸灯都亮，重合闸灯不亮，液晶上显示“纵联距离保护” ，动作时间为15〜30ms；9．模拟上述反方向故障，故障相或相间电流滞后故障相或相间电压的角度在正方向灵敏角的基础上加180度，纵联距离保护不动作；10．通道联调。
