各种CD贴片功率电感尺寸参数CD贴片功率电感是一种常见的电子元件，用于电感性能的提高和电路的稳定性。

它由磁性材料和绕组材料组成，可用于直流电源、滤波器、稳压器等应用中。

以下是一些常见的CD贴片功率电感的尺寸参数。

1.外形尺寸：CD贴片功率电感的外形尺寸通常以长度（L）、宽度（W）和高度（H）来表示。

常见的尺寸有0603（1.6mm×0.8mm×0.8mm）、0805（2.0mm×1.25mm×1.2mm）、1206（3.2mm×1.6mm×1.2mm）等。

不同尺寸的电感主要用于不同功率的电路设计，尺寸越大，功率承受能力越高。

2.额定电流：CD贴片功率电感的额定电流是指电感在正常工作条件下所能承受的最大电流。

额定电流通常以毫安（mA）为单位表示。

常见的额定电流有100mA、200mA、500mA等。

选取合适的额定电流可以确保电感在电路中的稳定工作。

3.额定电感值：CD贴片功率电感的额定电感值是指电感的感值。

电感值通常以微亨（μH）为单位表示。

常见的额定电感值有1μH、10μH、100μH等。

根据电路的要求，选择合适的额定电感值可以达到所需的电感效果。

4.电感容差：CD贴片功率电感的电感容差是指实际电感值与额定电感值之间的误差范围。

电感容差通常以百分比形式表示。

常见的电感容差有±5%、±10%、±20%等。

电感容差越小，意味着电感的性能越稳定。

5.自谐振频率：CD贴片功率电感的自谐振频率是指当电感与外部电容组成谐振电路时，谐振频率达到最大的频率。

自谐振频率通常以兆赫兹（MHz）为单位表示。

不同尺寸和材料的电感具有不同的自谐振频率。

6.直流电阻：CD贴片功率电感的直流电阻是指电感在直流电路中的电阻值。

直流电阻通常以欧姆（Ω）为单位表示。

直流电阻对于电路的功耗和效率非常重要，较低的直流电阻意味着更高的功率转换效率。

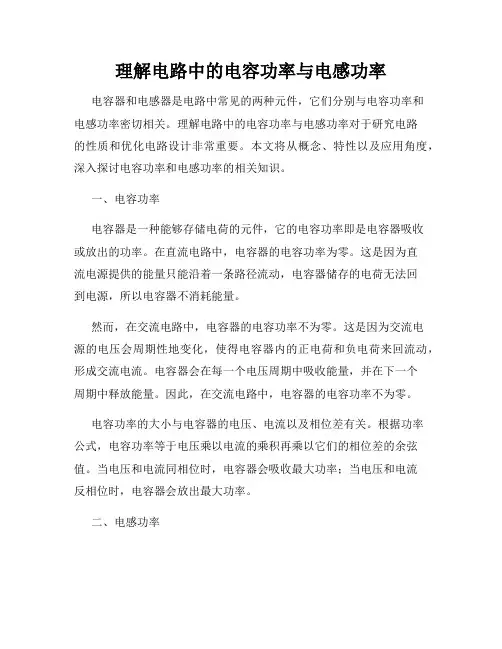

理解电路中的电容功率与电感功率电容器和电感器是电路中常见的两种元件，它们分别与电容功率和电感功率密切相关。

理解电路中的电容功率与电感功率对于研究电路的性质和优化电路设计非常重要。

本文将从概念、特性以及应用角度，深入探讨电容功率和电感功率的相关知识。

一、电容功率电容器是一种能够存储电荷的元件，它的电容功率即是电容器吸收或放出的功率。

在直流电路中，电容器的电容功率为零。

这是因为直流电源提供的能量只能沿着一条路径流动，电容器储存的电荷无法回到电源，所以电容器不消耗能量。

然而，在交流电路中，电容器的电容功率不为零。

这是因为交流电源的电压会周期性地变化，使得电容器内的正电荷和负电荷来回流动，形成交流电流。

电容器会在每一个电压周期中吸收能量，并在下一个周期中释放能量。

因此，在交流电路中，电容器的电容功率不为零。

电容功率的大小与电容器的电压、电流以及相位差有关。

根据功率公式，电容功率等于电压乘以电流的乘积再乘以它们的相位差的余弦值。

当电压和电流同相位时，电容器会吸收最大功率；当电压和电流反相位时，电容器会放出最大功率。

二、电感功率电感器是一种能够产生磁场并存储能量的元件，它的电感功率即是电感器吸收或放出的功率。

与电容功率不同的是，在直流电路和交流电路中，电感器都存在电感功率。

在直流电路中，电感器的电感功率为零。

这是因为直流电源提供的电压稳定不变，电感器中的电流也保持恒定，所以电感器不消耗能量。

在交流电路中，电感器的电感功率不为零。

交流电源的电压变化会引起电感器中的电流变化，从而产生磁场，并储存能量。

电感器会周期性地吸收和释放能量，因此它的电感功率不为零。

电感功率的大小与电感器的电压、电流以及相位差有关。

根据功率公式，电感功率等于电压乘以电流的乘积再乘以它们的相位差的余弦值。

当电压和电流同相位时，电感器会吸收最大功率；当电压和电流反相位时，电感器会放出最大功率。

三、电容功率和电感功率的应用电容功率和电感功率在电路中有着广泛的应用。

声明：1、本规格书若有变更，恕不另行通知，请在订购时确认；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与客服或选型工程师确认。

L(长)尺寸 1.6±0.2mm W(宽)尺寸0.8±0.2mm T(高)尺寸0.8±0.2mm D(电极宽度)尺寸0.3±0.2mm 英制封装代号0603公制封装代号160808声明：1、本规格书若有变更，恕不另行通知，请在订购时确认；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与客服或选型工程师确认。

L(长)尺寸 1.6±0.2mm W(宽)尺寸0.8±0.2mm T(高)尺寸0.8±0.2mm D(电极宽度)尺寸0.3±0.2mm 英制封装代号0603公制封装代号160808声明：1、本规格书若有变更，恕不另行通知，请在订购时确认；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与客服或选型工程师确认。

L(长)尺寸 1.6±0.2mm W(宽)尺寸0.8±0.2mm T(高)尺寸0.8±0.2mm D(电极宽度)尺寸0.3±0.2mm 英制封装代号0603公制封装代号160808CMP201209XD100K/M/N 贴片电感选型表声明：1、本规格书若有变更，恕不另行通知，请在订购时确认；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与客服或选型工程师确认。

声明：1、本规格书若有变更，恕不另行通知，请在订购时确认；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与客服或选型工程师确认。

L(长)尺寸 2.0±0.2mm W(宽)尺寸 1.2±0.2mm T(高)尺寸0.9±0.2mm D(电极宽度)尺寸0.5±0.3mm 英制封装代号0805公制封装代号201209声明：1、本规格书若有变更，恕不另行通知，请在订购时确认；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与客服或选型工程师确认。

功率电感参数的基本含义电感是什么？电感是一种电路元件，它可以在自身磁场中储存能量。

电感通过储存将电能转换为磁能，然后向电路提供能量以调节电流。

当电流增加，磁场就会增强。

图1 展示了电感模型。

图1: 电感的电气模型电感是采用绝缘线绕成线圈形成的。

线圈可以是不同的形状和尺寸，也可以使用不同的芯材缠绕。

电感的大小则取决于匝数、磁芯尺寸和磁导率等多种因素。

图 2 显示了关键的电感参数。

图2: 电感参数表1 显示了如何计算电感(L)。

表1: 计算电感(L)公式参数参数描述µ = µr µ0磁导率µr相对磁导率（磁芯）µ0 = 4π10-7磁场常数（真空磁导率）A M线圈面积（磁场面积）I M线圈长度（磁场长度）µ匝数下面，我们将详细描述常见的电感参数。

磁导率是材料响应磁通量的能力，也表明了在施加的电磁场中有多少磁通量可以通过电感。

表 2 显示了磁导率对磁通密度（B）的增强。

表2：计算磁通密度(B)公式参数参数描述B=µ×H µµ介质的磁导率HH磁场（取决于几何形状、匝数和电流）从表2 可以看出，磁通量的浓度取决于磁芯的磁导率和尺寸。

图3 显示了一个没有磁芯的线圈。

图3: 空心线圈空心线圈的磁导率为常数值（µr air），大约等于1。

图4 显示了一个带磁芯的电感。

当然，有磁芯时，磁场会增强。

图4: 带磁芯的电感不同磁芯材料的典型磁导率不同。

表3 列出了三种不同芯材的磁导率。

表3：磁芯磁导率芯材符号磁导率铁µr FE BASED50 至150镍锌µr NiZn40 至1,500锰锌µr MnZn300 至20,000电感值(L)电感将感应的电能存储为磁能的能力通过电感值来体现。

在开关输入电压驱动电感的同时，电感要为输出负载提供恒定的直流电流。

表4 显示了电流和电感电压之间的关系。

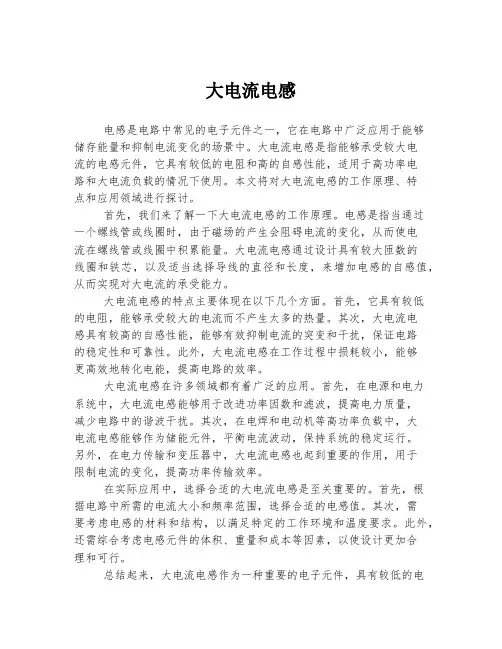

大电流电感电感是电路中常见的电子元件之一，它在电路中广泛应用于能够储存能量和抑制电流变化的场景中。

大电流电感是指能够承受较大电流的电感元件，它具有较低的电阻和高的自感性能，适用于高功率电路和大电流负载的情况下使用。

本文将对大电流电感的工作原理、特点和应用领域进行探讨。

首先，我们来了解一下大电流电感的工作原理。

电感是指当通过一个螺线管或线圈时，由于磁场的产生会阻碍电流的变化，从而使电流在螺线管或线圈中积累能量。

大电流电感通过设计具有较大匝数的线圈和铁芯，以及适当选择导线的直径和长度，来增加电感的自感值，从而实现对大电流的承受能力。

大电流电感的特点主要体现在以下几个方面。

首先，它具有较低的电阻，能够承受较大的电流而不产生太多的热量。

其次，大电流电感具有较高的自感性能，能够有效抑制电流的突变和干扰，保证电路的稳定性和可靠性。

此外，大电流电感在工作过程中损耗较小，能够更高效地转化电能，提高电路的效率。

大电流电感在许多领域都有着广泛的应用。

首先，在电源和电力系统中，大电流电感能够用于改进功率因数和滤波，提高电力质量，减少电路中的谐波干扰。

其次，在电焊和电动机等高功率负载中，大电流电感能够作为储能元件，平衡电流波动，保持系统的稳定运行。

另外，在电力传输和变压器中，大电流电感也起到重要的作用，用于限制电流的变化，提高功率传输效率。

在实际应用中，选择合适的大电流电感是至关重要的。

首先，根据电路中所需的电流大小和频率范围，选择合适的电感值。

其次，需要考虑电感的材料和结构，以满足特定的工作环境和温度要求。

此外，还需综合考虑电感元件的体积、重量和成本等因素，以使设计更加合理和可行。

总结起来，大电流电感作为一种重要的电子元件，具有较低的电阻和高的自感性能，适用于高功率电路和大电流负载的场景。

它在电源系统、电动机和变压器等领域都有着广泛的应用，能够提高电路的稳定性和可靠性，提高电能转换效率。

在实际应用中，合理选择和使用大电流电感对于电路的设计和性能优化至关重要。

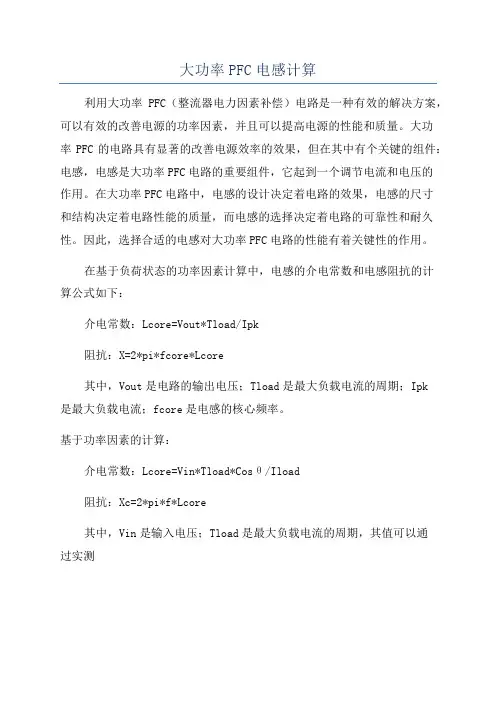

大功率PFC电感计算
利用大功率PFC（整流器电力因素补偿）电路是一种有效的解决方案，可以有效的改善电源的功率因素，并且可以提高电源的性能和质量。

大功
率PFC的电路具有显著的改善电源效率的效果，但在其中有个关键的组件：电感，电感是大功率PFC电路的重要组件，它起到一个调节电流和电压的
作用。

在大功率PFC电路中，电感的设计决定着电路的效果，电感的尺寸
和结构决定着电路性能的质量，而电感的选择决定着电路的可靠性和耐久性。

因此，选择合适的电感对大功率PFC电路的性能有着关键性的作用。

在基于负荷状态的功率因素计算中，电感的介电常数和电感阻抗的计
算公式如下：
介电常数：Lcore=Vout*Tload/Ipk
阻抗：X=2*pi*fcore*Lcore
其中，Vout是电路的输出电压；Tload是最大负载电流的周期；Ipk
是最大负载电流；fcore是电感的核心频率。

基于功率因素的计算：
介电常数：Lcore=Vin*Tload*Cosθ/Iload
阻抗：Xc=2*pi*f*Lcore
其中，Vin是输入电压；Tload是最大负载电流的周期，其值可以通
过实测。

大电流65125磁环电感尺寸概述及解释说明1. 引言1.1 概述在现代电子设备领域，磁环电感是一种非常重要的元件，用于储存和传输能量。

而大电流65125磁环电感作为其中的一种类型，具有较大的尺寸和承载能力，在高功率应用中得到广泛应用。

本文将详细讨论大电流65125磁环电感的尺寸概述以及其与性能之间的关系。

1.2 文章结构本文分为五个主要部分：引言、大电流65125磁环电感尺寸解释说明、大电流65125磁环电感尺寸概述、大电流65125磁环电感尺寸与性能之间的关系分析以及结论。

在引言部分，我们将对本文的主题进行概述，并介绍文章的结构。

1.3 目的本文的目标是全面探讨大电流65125磁环电感尺寸这个特定问题，并深入了解其重要性和影响因素。

我们将通过理论分析和实例说明来解释和描述该类型磁环电感尺寸相关知识，以帮助读者更好地理解并正确应用于实际工程中。

通过本文的阅读，读者将了解到大电流65125磁环电感尺寸的定义以及影响其尺寸选择的关键因素。

此外，我们还将探讨尺寸对性能的影响，并提供一些最佳选择策略，以满足特定应用需求。

通过深入研究和理解大电流65125磁环电感尺寸相关知识，我们可以更好地应用这一元件，并为未来的发展提供有益的建议。

在接下来的部分中，我们将逐步展开详细说明和论述。

2. 大电流65125磁环电感尺寸解释说明2.1 什么是大电流65125磁环电感？大电流65125磁环电感是一种用于电子设备中的被动元件，它由一个圆环形状的磁性材料制成，并绕制有导线。

它的主要作用是储存和释放能量，在高频应用中起到滤波、降噪和稳定信号的作用。

大电流65125磁环电感具有较高的饱和电流能力，可以处理大功率的输入信号。

2.2 磁环电感尺寸的重要性磁环电感器的尺寸对其性能至关重要。

尺寸直接决定了它所能承受的最大功率和频率响应范围。

过小或过大的尺寸可能会导致不良的性能表现，如损耗增加、自谐振等问题。

因此，准确理解和掌握磁环电感尺寸是设计高性能电子设备必不可少的基础。

功率电感之大电流电感随着电气技术的发展，对电源在高频率，高效率，环保，尺寸，安全，低温升，低噪音，抗干扰E等方面不断提出新的要求，在结构上提出“轻、薄、短、小”的要求，对关键器件提出了扁平化，轻量化，低功耗和高性能的要求，体现在磁性器件方面，尤其是非隔离DC-DC模块电源中，贴片化和扁平化（低高度）成为一种趋势。

CODACA从2001年成立至今，已专注生产电感14年，其产品系列不断推陈出新，顺应时代的发展，无论是技术积累还是品质和性价比，都奠定了CODACA这一电感品牌越来越具有影响力。

对于电源工程师以及磁性器件件工程师而言，高频化大功率电路对产品体积要求越来越严苛，功率密度要求越来越大，只有对功率电感有了更系统了解，尤其是大电流电感，才能设计和选型更优化的电感。

本文系统的对功率电感的相关知识进行阐述整理，主要包括功率电感的定义、选型因素、常用磁性材料、功率电感的工作点、典型电气参数、非典型参数、扁平线绕组的优势，常用拓扑结构和关于温升、饱和和噪音三个问题的建议。

1.功率电感的定义功率电感(Power Inductor),顾名思义，用在电路中传输功率的电感。

电感在电路中主要用来处理功率，信号和电磁兼容（EMC），其中负责功率传输的主要包括升压电感（boost），降压电感（buck），升降压电感（buck-boost），功率因素校正电感（PFC），正激电路输出侧的直流输出滤波电感（相当于buck）和逆变电路输出侧的逆变电感等，这些电感同时承担着储能和平滑滤波的作用；其中用于EMC的电感分为共模电感和差模电感，差模电感在电路中主要滤除差模干扰，无论传输电流是直流电还是交流电，都需要承担滤波和储能的作用，因此在本篇文章中，从能量储存的角度讲，也将差模电感归入功率电感范畴。

2.功率电感的选型因素：1)电感的电气特性，主要饱和特性，温升特性，频率特性等；2)电感的机械特性，主要尺寸限制，贴装方式，机械要求等；3)电感的使用环境，电气条件裕量，环境温湿度，酸碱度等；4)电感的性价比（品质，品牌，技术支持，服务，付款条件等）；5)电感的新型研发，深度定制和快捷样品反馈以及批产能力；功率电感的选型因素很多，对于设计人员或者采购人员而言，在满足主要考量因素的情况下，尽可能的平衡其他因素。

继电感的基础知识之后，请介绍一下被称为〃功率电感〃的电感有几种。

电感的种类、结构都非常多样。

其中，功率电感有卷线开磁路型、卷线闭磁路型、叠层型。

它们的特征汇总如下表。

〃x"请理解为〃说不上好〃的程度。

此外，优劣是在这些类型中的相对比较示意图。

其中，开磁路型的DC 损耗Rdc较大，最近不怎么用于电源应用，因此下面仅就闭磁路型与叠层型进行介绍。

绕线闭磁路磁性树脂O O O O叠层叠层体△O O O 介绍2种绕线闭磁路型电感。

一种是〃鼓套结构〃，另一种是〃非屏蔽结构"。

我们用下图来说明。

绕线闭磁路型鼓套结构是在铁芯上绕线，带套管的类型，具有气隙。

铁芯材料铁氧体具有磁通饱和点。

气隙用来漏磁，提高饱和点，调整直流叠加特性。

非屏蔽结构是最近流行的结构，在铁芯上绕线，将混有铁氧体粉或铁粉的树脂涂覆在周围用以制作闭磁路。

但是，因同样的原因而需要气隙。

在这种情况下，包围磁性体的树脂起到气隙的作用。

-为什么非屏蔽结构会流行？先放下〃流行〃这种表达不说，非屏蔽结构具有几个优点。

如名称所示不使用套管，因此只要铁芯尺寸相同即可小型化。

另外一个重要优点是，饱和特性比鼓套型要缓和。

我想大家都知道，铁氧体的饱和特性比较急剧。

一旦超过饱和点，电感值急剧下降，因此在电源设计时这也是电感相关的注意事项。

鼓套结构设置的气隙带来的饱和点是一点，一旦超过这点，就变为依赖铁氧体材料的饱和特性。

也就是说，基本上是剧烈的。

而非屏蔽结构，到混合于树脂的磁性体（粉）的间隙多样，因此饱和点混杂，使饱和较为缓和平稳。

上图右侧就是相关示意图。

这是受电源电路欢迎的特性。

-也就是说非屏蔽结构具有小型、饱和特性平稳的优势。

的确如此，但也有弱点，或者说是应该注意的要点。

简单地说，没有套管，仅通过磁性体树脂涂覆卷线，因此可能受外部压力或应力影响而开裂。

针对这一点，我公司的产品采取对策，将以往的树脂变更为硬度更高的树脂，从而提高了强度。

此外，树脂与铁芯是不同材料的组合，线膨胀系数不同，因此可能发生开裂。

电感的基本作用:基本作用：滤波、振荡、延迟、陷波等形象说法：“通直流，阻交流”细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。

由感抗XL=2πfL 知,电感L越大，频率f越高，感抗就越大。

该电感器两端电压的大小与电感L成正比，还与电流变化速度△i/△t成正比，这关系也可用下式表示：电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li2 。

可见，线圈电感量越大，流过越大，储存的电能也就越多。

电感在电路最常见的作用就是与电容一起，组成LC滤波电路。

我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。

如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。

变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。

LC滤波电路在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。

而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的 LC滤波电路。

另外，线路板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。

二、电感的主要特性参数2.1 电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2.2 感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL2.3 品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

电感的型号、规格及命名5.1 片状电感电感量：10NH～1MH材料：铁氧体绕线型陶瓷叠层精度：J=±5% K=±10% M=±20%尺寸： 0402 0603 0805 1008 1206 1210 1812 1008=2.5mm*2.0mm 1210=3. 2mm*2.5mm5.2 功率电感电感量：1NH～20MH带屏蔽、不带屏蔽尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104 R/RH105R/RH124；CD43/54/73/75/104/105；5.3 片状磁珠种类：CBG（普通型）阻抗：5Ω～3KΩCBH（大电流）阻抗：30Ω～120ΩCBY（尖峰型）阻抗：5Ω～2KΩ规格：0402/0603/0805/1206/1210/1806（贴片磁珠）规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠）5.4 插件磁珠规格：RH3.55.5 色环电感电感量：0.1uH～22MH尺寸：0204、0307、0410、0512豆形电感：0.1uH～22MH尺寸：0405、0606、0607、0909、0910精度：J=±5% K=±10% M=±20%精度：J=±5% K=±10% M=±20%插件的色环电感读法：同色环电阻的标示5.6 立式电感电感量：0.1uH～3MH规格：PK0455/PK0608/PK0810/PK0912 5.7轴向滤波电感规格：LGC0410/LGC0513/LGC0616/LGC1019电感量：0.1uH-10mH。

额定电流：65mA~10A。

Q值高，价位一般较低，自谐振频率高。

5.8 磁环电感规格：TC3026/TC3726/TC4426/TC5026尺寸（单位mm）：3.25~15.885.9 空气芯电感空气芯电感为了取得较大的电感值，往往要用较多的漆包线绕成，而为了减少电感本身的线路电阻对直流电流的影响，要采用线径较粗的漆包线。

大电流共模电感一、共模电感的基本概念共模电感，又称为共模扼流圈，是一种电子元件，主要用于抑制共模干扰。

共模电感在电路中起到滤波的作用，能够有效地消除或减小电气回路中的共模噪声，从而保护电子设备免受损坏。

二、大电流共模电感的特性大电流共模电感在保持共模电感基本特性的基础上，具有更大的电流处理能力。

它们主要具有以下特性：1.高电流容量：大电流共模电感能够处理较大的电流，满足各种高负载的应用需求。

2.低阻抗：大电流共模电感的阻抗较低，有助于提高系统的效率。

3.良好的热性能：大电流共模电感具有良好的热稳定性，能够在高温环境下长时间稳定工作。

4.电磁干扰抑制：除了基本的滤波功能，大电流共模电感还能有效地抑制电磁干扰，有助于提高系统的电磁兼容性。

5.结构紧凑：尽管拥有大电流能力，大电流共模电感的体积仍然保持紧凑，便于在有限的空间内安装。

三、大电流共模电感的应用由于上述特性，大电流共模电感广泛应用于各种需要处理大电流的领域：1.电源供应器：电源供应器中的交流-直流转换过程会产生大量噪声，大电流共模电感能有效滤除这些噪声。

2.电机控制：电机控制系统中，大电流共模电感用于减小电机运行过程中产生的电磁干扰。

3.汽车电子：在汽车电子系统中，大电流共模电感用于滤除电池和点火系统等部分产生的噪声。

4.数据中心与通信设备：在这些高密度、高效率的设备中，大电流共模电感用于确保设备的稳定运行并降低热损耗。

5.工业自动化：在工业自动化设备中，大电流共模电感用于过滤机器运转过程中产生的噪声，保护设备免受损坏。

6.可再生能源系统：在风能、太阳能等可再生能源系统中，大电流共模电感有助于提高系统的效率和稳定性。

四、大电流共模电感的未来发展随着科技的不断进步和应用需求的日益增长，大电流共模电感的发展前景广阔：1.材料创新：新型材料的研发将进一步提升大电流共模电感的性能，如铁硅铝等新材料有望在未来应用于大电流共模电感的制造中。

2.结构优化：优化设计将使得大电流共模电感在保持高性能的同时更加紧凑，从而适应更广泛的应用场景。

功率电感是什么一、定义功率电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，功率电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。

二、作用（1）阻流作用：线圈中的自感电动势总是与线圈中的电流变化相对抗。

主要可分为高频阻流线圈及低频阻流线圈。

（2）调谐与选频作用:电感线圈与电容器并联可组成LC调谐电路。

即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。

谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f=f0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。

三、特点一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压；而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线烧制，可承受数十安，数百，数千，甚至于数万去安。

四、主要参数：1、电感量：电感器的属性。

电感量越大储能效果越好，纹波越小；但是电感量越大，要求尺寸就越大，他的DCR增加，分压就越多，影响电源供电；而电感量小时储能、滤波效果会变差。

所以选择功率电感是应多方面考虑。

2、电感量公差：实际电感量相对于标称电感量所允许的公差。

3、额定电流（DC）：功率电感器的额定电流有"基于自我温度上升的额定电流"和"基于电感值的变化率的额定电流"两种决定方法，分别具有重要的意义。

"基于自我温度上升的额定电流"是以元件的发热量为指标的额定电流规定，超出该范围使用时可能会导致元件破损及组件故障。

与此同时，"基于电感值的变化率的额定电流"是以电感值的下降程度为指标的额定电流规定，超出该范围使用时可能会由于纹波电流的增加而导致IC控制不稳定。

贴片电感又称为功率电感、大电流电感和表面贴装高功率电感。

具有小型化，高品质，高能量储存和低电阻等特性。

一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压;而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线绕制，可承受数十安，数百，数千，甚至于数万安。

那么，贴片电感原理作用及识别方法有哪些？下面Ameya360为您详细介绍！一.贴片电感原理介绍：电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。

这种电感称为自感，是闭合回路自己本身的属性。

假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感。

两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。

互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。

二.贴片电感的作用1.贴片电感是用绝缘导线绕制而成的电磁感应元件。

属于常用的电感元件。

贴片电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。

贴片电感在电路中的任何电流，会产生磁场，磁场的磁通量又作用于电路上。

2.当贴片电感通过的电流变化时，贴片电感中产生的直流电压势将阻止电流的变化。

当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。

流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

3.贴片电感和电流是把电能转化了而储存起来了，然后还能释放出来的，这就是为什么电容会放电的原因。

而电阻是把电能消耗掉了，转化成了热能，而不能再释放出来。

tcore电感工艺T-Core电感工艺是一种先进的制作超薄小尺寸一体成型电感的工艺。

以下是关于T-Core电感工艺的详细介绍：1.制作原理：T-Core电感工艺基于传统的一体成型电感制作方法，通过改进线圈和磁芯的制作顺序，优化磁粉和线材的设计，实现了薄型化设计。

这种工艺在制作过程中，能够充分利用磁粉和线材的特性，使得线圈和磁芯能够更好地结合在一起，从而提高电感的性能。

2.优点：T-Core电感工艺具有很多优点。

首先，它能够制作出超薄小尺寸的一体成型电感，满足了下游行业对小型化、集成化、多功能化和大功率化的需求。

其次，由于采用了先进的制作工艺，T-Core电感的性能优良，具有低损耗、低电阻和高电流承载能力等特点，能够为系统级芯片提供稳定的供电。

此外，T-Core电感工艺还具有高集成度和低成本等优点，能够提高生产效率并降低生产成本。

3.应用领域：T-Core电感工艺广泛应用于下游消费电子、汽车电子、通讯电子等行业。

随着这些行业的不断发展，对超薄小尺寸一体成型电感的需求越来越大，T-Core电感工艺的应用前景非常广阔。

4.发展趋势：随着科技的不断发展，T-Core电感工艺也在不断进步和完善。

未来，T-Core电感工艺将继续向着更薄型化、更高性能、更低成本的方向发展。

同时，随着下游行业对多功能化和大功率化的需求不断增加，T-Core电感工艺也将不断拓展其应用领域，成为未来电子行业不可或缺的一部分。

总之，T-Core电感工艺是一种先进的制作超薄小尺寸一体成型电感的工艺，具有很多优点和应用前景。

未来，随着科技的不断进步，T-Core电感工艺将继续发挥其优势，为电子行业的发展做出更大的贡献。
