一文看懂西门子PLC控制的伺服控制系统
伺服控制系统用来精确地跟随或复现某个过程的反馈控制系统。

在很多情况下，伺服系统专指被控制量（系统的输出量）是机械位移或位移速度、加速度的反馈控制系统，其作用是使输出的机械位移（或转角）准确地跟踪输入的位移（或转角）。

伺服系统的结构组成和其他形式的反馈控制系统没有原则上的区别。

伺服控制系统的优点1、精度：实现了位置，速度和力矩的闭环控制；克服了步进电机失步的问题；刚筋成品的尺寸和弯曲角度的精度均在±1；
2、转速：高速性能好，一般额定转速能达到2000～3000转；
3、适应性：抗过载能力强，能承受三倍于额定转矩的负载，对有瞬间负载波动和要求快速起动的场合特别适用；
4、稳定：低速运行平稳，低速运行时不会产生类似于步进电机的步进运行现象。

适用于有高速响应要求的场合；
5、及时性：电机加减速的动态相应时间短，一般在几十毫秒之内；
6、舒适性：发热和噪音明显降低。

西门子PLC控制的伺服控制系统以SINAMICS V80系统为例说明。

SINAMICS V80伺服驱动系统包括伺服驱动器和伺服电机两部分，伺服驱动器总是与其对应的同等功率的伺服电机一起配套使用。

SINAMICS V80伺服驱动器通过脉冲输入接口来接受从上位控制器发来的脉冲序列，进行速度和位置的控制，通过数字量接口信号来完成驱动器运行的控制和实时状态的输出。

驱动器上有一个脉冲设置旋转开关用来设计脉冲分辨率以及指令脉冲类型的。

本设计选择3，对应的分辨率是10000。

驱动器的四个连接器X1、X2、X10和X20相应的功能如图3所示：。

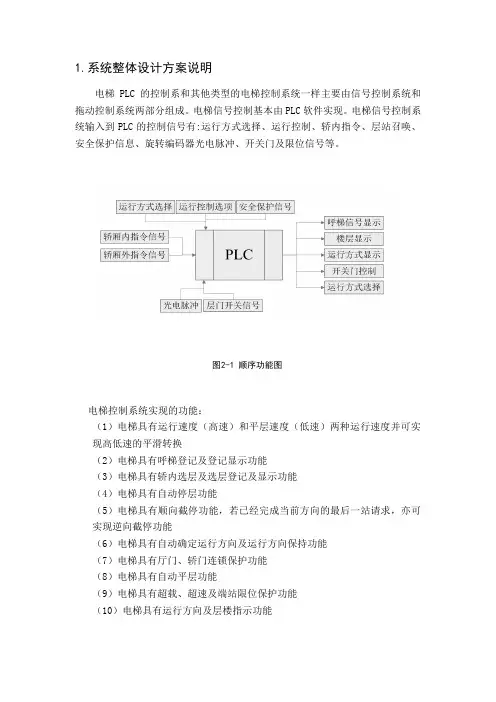

1.系统整体设计方案说明电梯PLC 的控制系和其他类型的电梯控制系统一样主要由信号控制系统和拖动控制系统两部分组成。

电梯信号控制基本由PLC 软件实现。

电梯信号控制系统输入到PLC 的控制信号有:运行方式选择、运行控制、轿内指令、层站召唤、安全保护信息、旋转编码器光电脉冲、开关门及限位信号等。

电梯控制系统实现的功能：（1）电梯具有运行速度（高速）和平层速度（低速）两种运行速度并可实现高低速的平滑转换（2）电梯具有呼梯登记及登记显示功能 （3）电梯具有轿内选层及选层登记及显示功能 （4）电梯具有自动停层功能（5）电梯具有顺向截停功能，若已经完成当前方向的最后一站请求，亦可实现逆向截停功能（6）电梯具有自动确定运行方向及运行方向保持功能 （7）电梯具有厅门、轿门连锁保护功能 （8）电梯具有自动平层功能（9）电梯具有超载、超速及端站限位保护功能 （10）电梯具有运行方向及层楼指示功能图2-1 顺序功能图2. PLC的I/O口分配经过系统控制功能分析，本设计需要输入点22个，输出点22个。

共计44个具体如下：输入信号输出信号序号编号名称编号名称1 I0.0 开门Q0.0 开门2 I0.1 一层限位Q0.1 一层指示3 I0.2 二层限位Q0.2 二层指示4 I0.3 三层限位Q0.3 三层指示5 I0.4 四层限位Q0.4 四层指示6 I0.5 关门Q0.5 关门7 I0.6 开门到位Q0.6 上行指示8 I0.7 关门到位Q0.7 下行指示9 I1.0 上平层感应器Q1.0 高速10 I1.1 一层内选Q1.1 一层内选指示11 I1.2 二层内选Q1.2 二层内选指示12 I1.3 三层内选Q1.3 三层内选指示13 I1.4 四层内选Q1.4 四层内选指示14 I1.5 下平层感应器Q1.5 低速15 I1.6 上限位Q1.6 上行输出16 I1.7 下限位Q1.7 下行输出17 I2.0 一楼上呼Q2.0 一楼上行18 I2.1 二楼下呼Q2.1 二楼下行19 I2.2 二楼上呼Q2.2 二楼上行20 I2.3 三楼下呼Q2.3 三楼下行21 I2.4 三楼上呼Q2.4 三楼上行22 I2.5 四楼下呼Q2.5 四楼下行据设计要求，本次设计的电气控制系统主回路原理图如图所示。

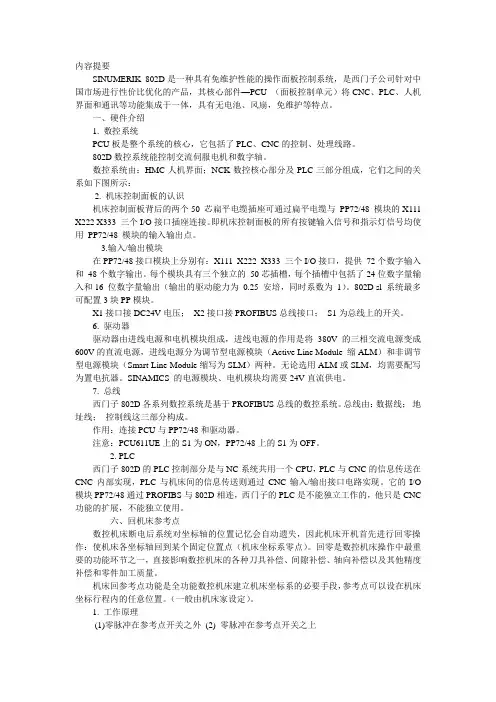

内容提要是一种具有免维护性能的操作面板控制系统，是西门子公司针对中国市场进行性价比优化的产品，其核心部件—PCU （面板控制单元）将CNC、PLC、人机界面和通讯等功能集成于一体，具有无电池、风扇，免维护等特点。

一、硬件介绍数控系统板是整个系统的核心，它包括了PLC、CNC的控制、处理线路。

数控系统能控制交流伺服电机和数字轴。

数控系统由：HMC人机界面；NCK数控核心部分及PLC三部分组成，它们之间的关系如下图所示：2. 机床控制面板的认识机床控制面板背后的两个50 芯扁平电缆插座可通过扁平电缆与PP72/48 模块的X111 X222 X333 三个I/O接口插座连接。

即机床控制面板的所有按键输入信号和指示灯信号均使用PP72/48 模块的输入输出点。

3.输入/输出模块在PP72/48接口模块上分别有：X111 X222 X333 三个I/O接口，提供72个数字输入和48个数字输出。

每个模块具有三个独立的50芯插槽，每个插槽中包括了24位数字量输入和16 位数字量输出（输出的驱动能力为0.25 安培，同时系数为1）。

802D sl 系统最多可配置3块PP模块。

接口接DC24V电压；X2接口接PROFIBUS总线接口；S1为总线上的开关。

驱动器驱动器由进线电源和电机模块组成，进线电源的作用是将380V的三相交流电源变成600V的直流电源，进线电源分为调节型电源模块（Active Line Module 缩ALM）和非调节型电源模块（Smart Line Module缩写为SLM）两种。

无论选用ALM或SLM，均需要配写为置电抗器。

SINAMICS 的电源模块、电机模块均需要24V直流供电。

总线西门子802D各系列数控系统是基于PROFIBUS总线的数控系统。

总线由：数据线；地址线；控制线这三部分构成。

作用：连接PCU与PP72/48和驱动器。

注意：PCU611UE上的S1为ON，PP72/48上的S1为OFF。

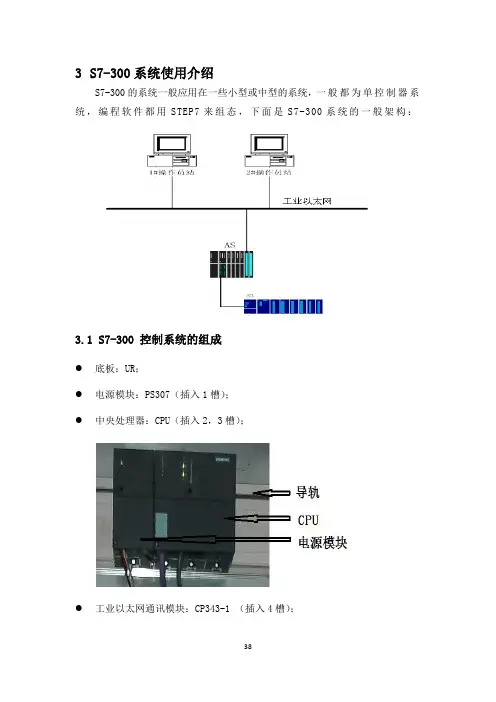

3S7-300系统使用介绍S7-300的系统一般应用在一些小型或中型的系统，一般都为单控制器系统，编程软件都用STEP7来组态，下面是S7-300系统的一般架构：3.1 S7-300 控制系统的组成●底板：UR；●电源模块：PS307（插入1槽）；●中央处理器：CPU（插入2，3槽）；●工业以太网通讯模块：CP343-1 （插入4槽）；●I/O模块。

3.1.1底板●安装各种模块（如：PS，CPU，CP，I/O 模块等）；●提供背板总线：I/O总线；通讯总线；●通过背板总线实现各模块之间的数据和信号交换；●电源模块所提供5VDC和24VDC通过背板总线供给各模块；●电源模块必须插在底板的最左边（槽1）。

3.1.2电源模块●采用封闭结构的模块设计，安装在底板上；●插入式的AC/DC供电连接；●保护级别：IP20；●两种输出电压：5VDC和24VDC，并共用一个地；●监视两个输出电压，如其中一个发生故障，该模块输出一个报错信号给CPU；●具有输出短路保护功能；●在前面板上有运行和故障指示灯。

3.1.3 CPU模块●整个控制系统的核心；●储存和运行操作系统程序；●储存和运行用户程序；●与各种功能模块及I/O模块进行数据交换；●进行实时的连续及顺序控制（如PID控制，泵和电机的启停等用户所需的控制）；●完成自诊断，接收各种模块的诊断信息。

CPU含有两类程序：操作系统和用户程序。

其中操作系统主要作用是：●处理CPU再启动；●刷新过程映象的输入部分及将输出部分送出；●执行用户程序；●检测中断并执行中断程序；●检测并处理错误；●管理内存；●与操作员站、工程师站及其它设备通讯。

用户程序主要作用是：●完成用户所规定的控制任务。

CPU模块指示灯含义：●INTF：红色，内部故障；●EXTF：红色，外部故障；●BUS：红色，当红灯亮时，为MPI/PROFIBUS-DP接口1总线故障，当红灯闪时有两种情况：DP为主站时，一般是一个或多个从站没有响应，DP为从站时，一般是地址错误；●FRCE：黄色，变量强制激；●RUN：绿色，CPU在运行模；●STOP：红色，CPU在停止模式。

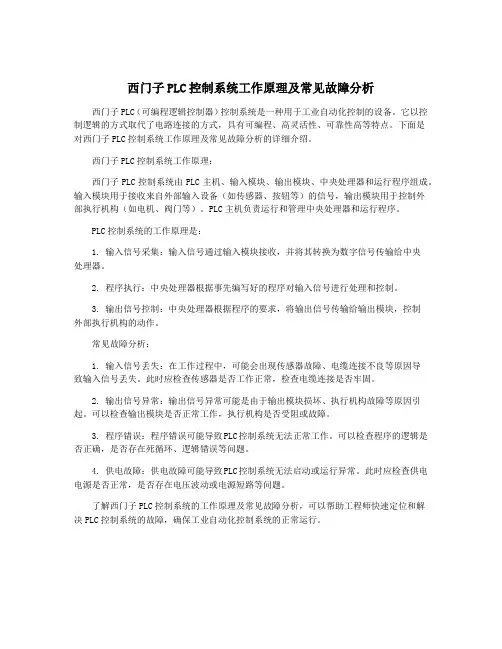

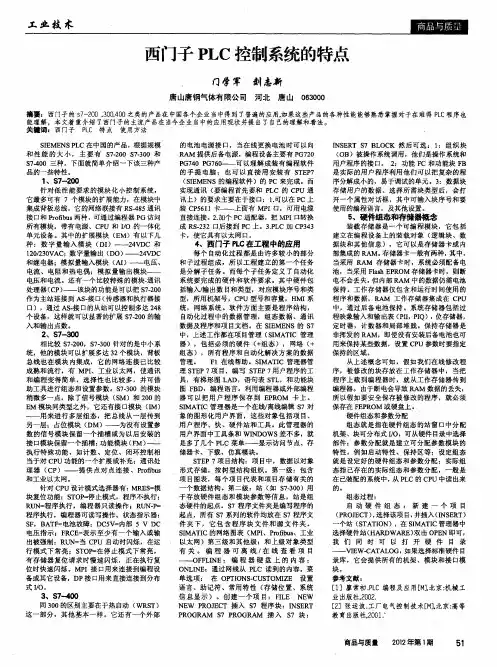

西门子PLC控制系统工作原理及常见故障分析西门子PLC（可编程逻辑控制器）控制系统是一种用于工业自动化控制的设备。

它以控制逻辑的方式取代了电路连接的方式，具有可编程、高灵活性、可靠性高等特点。

下面是对西门子PLC控制系统工作原理及常见故障分析的详细介绍。

西门子PLC控制系统工作原理：西门子PLC控制系统由PLC主机、输入模块、输出模块、中央处理器和运行程序组成。

输入模块用于接收来自外部输入设备（如传感器、按钮等）的信号，输出模块用于控制外部执行机构（如电机、阀门等）。

PLC主机负责运行和管理中央处理器和运行程序。

PLC控制系统的工作原理是：1. 输入信号采集：输入信号通过输入模块接收，并将其转换为数字信号传输给中央处理器。

2. 程序执行：中央处理器根据事先编写好的程序对输入信号进行处理和控制。

3. 输出信号控制：中央处理器根据程序的要求，将输出信号传输给输出模块，控制外部执行机构的动作。

常见故障分析：1. 输入信号丢失：在工作过程中，可能会出现传感器故障、电缆连接不良等原因导致输入信号丢失。

此时应检查传感器是否工作正常，检查电缆连接是否牢固。

2. 输出信号异常：输出信号异常可能是由于输出模块损坏、执行机构故障等原因引起。

可以检查输出模块是否正常工作，执行机构是否受阻或故障。

3. 程序错误：程序错误可能导致PLC控制系统无法正常工作。

可以检查程序的逻辑是否正确，是否存在死循环、逻辑错误等问题。

4. 供电故障：供电故障可能导致PLC控制系统无法启动或运行异常。

此时应检查供电电源是否正常，是否存在电压波动或电源短路等问题。

了解西门子PLC控制系统的工作原理及常见故障分析，可以帮助工程师快速定位和解决PLC控制系统的故障，确保工业自动化控制系统的正常运行。

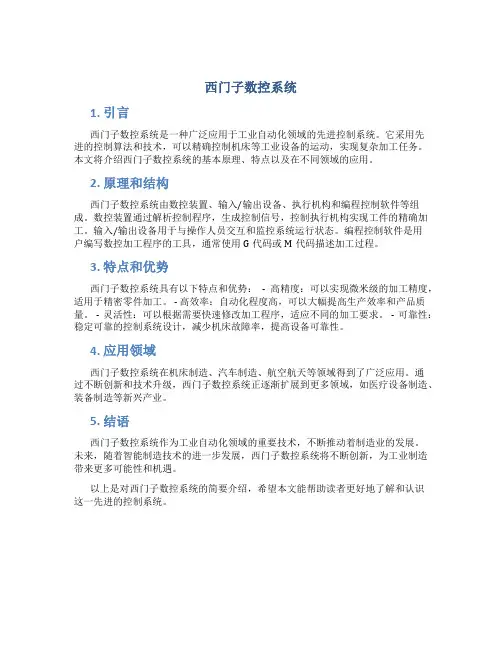

西门子数控系统
1. 引言
西门子数控系统是一种广泛应用于工业自动化领域的先进控制系统。

它采用先
进的控制算法和技术，可以精确控制机床等工业设备的运动，实现复杂加工任务。

本文将介绍西门子数控系统的基本原理、特点以及在不同领域的应用。

2. 原理和结构
西门子数控系统由数控装置、输入/输出设备、执行机构和编程控制软件等组成。

数控装置通过解析控制程序，生成控制信号，控制执行机构实现工件的精确加工。

输入/输出设备用于与操作人员交互和监控系统运行状态。

编程控制软件是用
户编写数控加工程序的工具，通常使用G代码或M代码描述加工过程。

3. 特点和优势
西门子数控系统具有以下特点和优势：- 高精度：可以实现微米级的加工精度，适用于精密零件加工。

- 高效率：自动化程度高，可以大幅提高生产效率和产品质量。

- 灵活性：可以根据需要快速修改加工程序，适应不同的加工要求。

- 可靠性：稳定可靠的控制系统设计，减少机床故障率，提高设备可靠性。

4. 应用领域
西门子数控系统在机床制造、汽车制造、航空航天等领域得到了广泛应用。

通
过不断创新和技术升级，西门子数控系统正逐渐扩展到更多领域，如医疗设备制造、装备制造等新兴产业。

5. 结语
西门子数控系统作为工业自动化领域的重要技术，不断推动着制造业的发展。

未来，随着智能制造技术的进一步发展，西门子数控系统将不断创新，为工业制造带来更多可能性和机遇。

以上是对西门子数控系统的简要介绍，希望本文能帮助读者更好地了解和认识
这一先进的控制系统。

生产机械制造行业的范例- SIMOTIONSIMOTION是一个全新的西门子运动控制系统，它是世界上第一款针对生产机械而设计的控制系统，将运动控制，逻辑控制及工艺控制功能集成于一身，为生产机械提供了完整的解决方案。

机械运动越来越复杂，对速度及精度的要求也越来越高。

SIMOTION面向的行业主要是包装机械，橡塑机械，锻压机械，纺织机械，以及其他生产机械领域，正是针对复杂运动控制而推出的全新运动控制系统。

SIMOTION运动控制系统：∙由一个系统来完成所有的运动控制任务∙适用于具有许多运动部件的机器SIMOTION系统具有三个组成部分∙工程开发系统工程开发系统可以实现由一个系统解决所有运动控制、逻辑及工艺控制的问题，并且它还能够提供所有必要的工具，从编程到参数设定，从测试调试到故障诊断。

∙实时软件模块这些模块提供了众多的运动控制及工艺控制功能。

针对某一特定的机器所需的功能，灵活地选择相关的模块。

∙硬件平台硬件平台是SIMOTION运动控制系统的基础。

使由工程开发系统所开发的且使用了实时软件模块的应用程序可以运行在不同的硬件平台上，用户可以选择最适合自己机器的硬件平台。

SIMOTION的不同之处在于，可按任务层次划分的系统，具有灵活的功能，且使用同一种工程开发工具。

SIMOTION 运动控制系统可连接三种硬件平台，即：∙SIMOTION D-集成在驱动器中的紧凑型系统。

SIMOTION D的功能是集成在新的SINAMICS S120多轴驱动系统的控制模板上。

使之成为一个极其紧凑的拥有控制器及驱动器的系统。

将运动控制与驱动器功能集成在一起，使得系统具有极快的响应速度。

o典型应用领域根据其紧凑的设计，以及集成于驱动器上这一特点，SIMOTION D特别适用于：▪小型机械▪分布式自动化结构，例如拥有多轴的机器▪模块化设计的机器，也可以与SIMOTION P或SIMOTION C配合使用▪实时性要求极高的多轴耦合应用∙SIMOTION C -模块化与灵活性SIMOTION C230-2控制器是装配在S7-300机壳中。

西门子PLC控制系统工作原理及常见故障分析一、西门子PLC控制系统工作原理PLC全称为Programmable Logic Controller，即可编程逻辑控制器，是一种专门用于工业控制的计算机。

PLC控制系统由硬件和软件两个部分组成，硬件包括中央处理器、输入/输出模块、通信模块等，而软件部分主要是编写控制程序。

西门子PLC控制系统是目前市场上应用最广泛的PLC产品之一，其工作原理主要包括以下几个方面：1. 输入模块接收信号PLC控制系统的输入模块用于接收外部传感器或开关等设备发出的信号，例如温度传感器、压力开关等。

这些信号经过输入模块进行转换和处理后传送给中央处理器。

2. 中央处理器执行控制程序PLC中央处理器是系统的核心部件，它接收输入模块传来的信号，并根据预先编写好的控制程序进行逻辑运算和控制指令的执行。

控制程序通常是用类似于流程图的图形化编程语言进行编写，根据不同的逻辑条件来控制输出模块的动作。

3. 输出模块控制执行器PLC控制系统的输出模块用于控制执行器或驱动设备的动作，例如电机、阀门、传动装置等。

当中央处理器执行完控制程序后，输出模块将发出相应的控制信号，使得执行器按照设定的条件进行运转或停止。

4. 监控和通信西门子PLC控制系统还可以通过通信模块和外部设备进行数据交换和监控，实现对系统运行状态的实时监控和远程控制。

二、西门子PLC控制系统常见故障及分析1. 通信故障通信故障是PLC控制系统中比较常见的故障之一，主要包括PLC与输入/输出设备之间通信中断、PLC与上位机通信失败等情况。

通信故障的原因可能是通信接口损坏、通信线路故障、通信协议设置错误等。

解决通信故障的方法通常包括检查通信线路是否连接良好、检查通信接口是否受损、确认通信协议设置是否正确等。

2. 输入/输出模块故障输入/输出模块是PLC控制系统的关键组成部分，如果输入/输出模块出现故障将会导致系统控制功能异常。

输入/输出模块可能出现的故障包括输入信号丢失、输出动作无效等。

SINAMICS S210 伺服驱动系统
介绍
日期：2020年9月12日
SINAMICS S210 伺服驱动系统，其由一台 SINAMICS S210 伺服驱动器、一台 SIMOTICS S-1FK2 伺服电机以及一根配套的“One Cable Connection” 电缆（单电缆连接，简称 OCC）组成。

西门子自动化系统概览：
选型向导：
一，S210概述
1，AC220V，外观FSB，1FK2伺服电机
2，AC380V，外观FSB，1FK2伺服电机
一根电缆解决所有接线问题
电机、抱闸、编码器等
3，调试简单化，一键优化
驱动器提供 Web Server 功能，使参数设置变得简单轻松。

Web Server 中的调试流程纯粹以实现驱动功能为导向。

因此，有
了Web Server，只需轻点几下，便可以完成 SINAMICS S210 伺服驱动系统的调试。

另外，相连的 SIMOTICS S-1FK2 伺服电机具有电子铭牌，驱动器可从中自动读取电机和编码器数据，使调试步骤大为减少。

现在，只有少数几个步骤仍需手动操作，比如启动一键优化功能。

该功能一旦启动后，驱动器便会自动优化控制器的参数。

在一键优化中，有三个等级的控制器动态响应性能供选择，以便贴近相连机械的特性。

Web Server 中还提供控制面板功能，方便调试时直接控制轴的运动。

上位控制器可以通过 PROFINET 直接访问驱动器内的Web Server，大大方便了调试，即使当驱动器不易接近时•无需安装其他软件，利用 Web Server 便可以进行全方位的诊断
•移动终端（手提电脑、智能手机或平板电脑等）可以“无线”连接驱。
