零序保护整定的计算~

电动机零序电流保护整定计算电动机零序电流保护是电力系统中常用的一种保护方式，用于检测和保护电动机运行过程中可能出现的故障，如绝缘损坏、接地故障等。

正确的整定计算是确保电动机零序电流保护可靠工作的关键。

需要了解电动机零序电流的产生原因。

电动机在运行过程中，由于绕组绝缘老化、异物进入、湿度过高等原因，可能会导致绕组与地之间发生电气接触，形成接地故障。

这时，电动机的零序电流就会通过接地故障点流回到电源系统中，形成一次接地故障。

为了检测和保护电动机的运行安全，需要设置合理的零序电流保护整定值。

整定值的选择需要考虑电动机的额定功率、额定电压、绕组参数等因素，并根据实际情况进行调整。

需要确定电动机的额定功率。

额定功率是指电动机的额定输出功率，通常以千瓦（kW）为单位。

电动机的额定功率越大，其零序电流保护的整定值也应相应增大。

需要确定电动机的额定电压。

额定电压是指电动机的额定工作电压，通常以伏特（V）为单位。

电动机的额定电压越高，其零序电流保护的整定值也应相应增大。

然后，需要了解电动机的绕组参数。

绕组参数包括电动机的电阻和电抗。

电阻是电动机绕组的电阻值，电抗是电动机绕组的电抗值。

电动机的绕组参数与电动机的制造厂商和型号有关，可以通过电动机的技术参数手册或询问制造厂商来获取。

在确定了电动机的额定功率、额定电压和绕组参数后，可以进行零序电流保护整定计算。

整定计算的基本原理是根据电动机的额定功率、额定电压和绕组参数，计算出电动机的零序电流的理论值，然后根据实际情况进行修正。

整定计算的具体步骤如下：1. 计算理论零序电流值。

根据电动机的额定功率、额定电压和绕组参数，使用电动机等效电路模型进行计算，得到电动机的理论零序电流值。

2. 考虑修正系数。

由于电动机的实际运行情况与理论计算存在差异，需要根据经验或实际测量数据，引入修正系数进行修正。

修正系数一般取0.8～1.2之间的值，根据实际情况进行调整。

3. 计算整定值。

将修正后的理论零序电流值乘以修正系数，即可得到电动机零序电流保护的整定值。

继电保护整定计算公式汇总继电保护是电力系统中常用的一种保护装置，用于检测电力系统中的故障，并采取适当的措施来保护电力设备和人员安全。

整定是继电保护装置的一个重要参数，用于确定继电保护在故障发生时的动作时间和灵敏度。

本文将从不同类型的继电保护装置的整定公式进行汇总，包括过电流保护、零序保护、差动保护等。

1.过电流保护：过电流保护是一种常见的继电保护装置，用于检测电流异常情况，如短路和过负荷故障。

过电流保护的整定公式通常包括以下几个方面：瞬时过电流保护整定：整定电流Iset=（1.1-1.5）×In其中，Iset为整定电流，In为额定电流。

定时过电流保护整定：整定电流Iset=（0.7-0.9）×In其中，Iset为整定电流，In为额定电流。

2.零序保护：零序保护主要用于检测电力系统中的接地故障，如单相接地故障。

零序保护的整定公式通常包括以下几个方面：电流零序保护整定：整定电流Iset=（0.1-0.2）×In其中，Iset为整定电流，In为额定电流。

过电压零序保护整定：整定电压Uset=（1.1-1.3）×Un其中，Uset为整定电压，Un为额定电压。

3.差动保护：差动保护主要用于检测电力系统中的相间故障，如线路间、变压器绕组间的短路故障。

差动保护的整定公式通常包括以下几个方面：整定电流Iset=（0.8-1.2）×In其中，Iset为整定电流，In为额定电流。

整定电压Uset=（1.1-1.5）×Un其中，Uset为整定电压，Un为额定电压。

以上是继电保护中常见的整定公式汇总，不同类型的继电保护装置具有不同的整定方法，根据具体的电力系统情况和保护要求选择适当的整定参数。

同时，需要根据实际情况进行调整和优化，以确保继电保护装置的可靠性和灵敏度。

变压器零序电流保护整定计算公式一、介绍变压器是电力系统中的重要设备，它承担着电能的传输和分配任务。

在变压器运行过程中，零序电流保护起着非常重要的作用。

通过合理的整定计算公式，能够有效地保护变压器，防止因零序电流问题导致的设备损坏甚至事故发生。

本文将深入探讨变压器零序电流保护整定计算公式，并对其进行全面评估和详细阐述，以帮助读者更好地理解和运用这一重要的保护措施。

二、零序电流保护的重要性在电力系统中，零序电流是指电流的另一种形式，它代表了系统中存在的对称性故障，比如地线故障、对称性短路故障等。

变压器作为电力系统的重要组成部分，一旦发生零序电流问题，将会对系统稳定运行产生不利影响，甚至给设备造成严重损害。

合理设置零序电流保护的整定值就显得尤为重要。

三、零序电流保护整定计算公式的基本原理在变压器保护中，零序电流保护是一项常用的保护手段。

它的基本原理是通过测量各相零序电流，当出现故障时，保护装置能够根据预先设定的整定值，及时地采取保护动作，切断故障点，从而保护设备的安全运行。

而整定计算公式则是用来根据具体的情况，计算出合理的保护整定值。

一般来说，零序电流保护整定计算公式包括定时整定和电流整定两部分。

四、零序电流保护的整定计算公式1. 定时整定在变压器零序电流保护的定时整定中，常用的计算公式为：$t_{Th} = K \times \frac{L}{f} + T_d$其中，$t_{Th}$为定时整定值，$K$为系数，$L$为变压器对称故障电流，$f$为变压器额定频率，$T_d$为延时时间。

2. 电流整定在变压器零序电流保护的电流整定中，常用的计算公式为：$I_0 = K_u \times I_t$其中，$I_0$为电流整定值，$K_u$为系数，$I_t$为变压器零序电流。

五、个人观点和理解零序电流保护的整定计算公式是保护变压器安全运行的重要工具，它能够帮助我们根据实际情况，科学合理地设置保护参数，从而保证设备的安全性和可靠性。

地市级电网零序电流保护的整定计算分析摘要:本文基于笔者多年从事继电保护相关的研究工作,以地市级电网零序电流保护的整定计算为研究对象,论文首先分析了零序电流保护的整定计算原则,进而探讨了线路互感对零序电流保护整定计算的影响,最后分析了零序电流保护的不足。

关键词:地市级电网零序电流保护整定计算继电保护整定计算是一项与工程实际紧密结合的工作,目前国内地区电网继电保护整定计算一般都遵循国家电力部颁发的《110 kV 电网继电保护装置运行整定规程》及《220～500 kV电网继电保护装置运行整定规程》。

地市级电网配备的后备保护类型主要包括零序电流保护、接地距离保护、相间距离保护及阶段电流保护这几种。

在中性点直接接地的系统中,统计数字表明,接地故障占总故障次数的90％以上,因此接地短路的保护是高压电网中重要的保护之一。

在接地距离保护没有得到普遍应用时,对接地故障,零序电流保护有着其不可替代的作用。

由于零序电流保护的结构与工作原理简单,在系统零序网络基本不变的条件下,其保护范围较稳定,受过渡电阻的影响较小,因此广泛应用于各种电压等级的中性点直接接地系统中。

随着微机保护的普及,地区电网中也实现了部分线路保护微机化,接地距离保护的应用也已经比较普遍。

由于距离保护有着能适应复杂的运行方式、保护范围相对固定的优点,因此,距离保护作为后备保护在电网中发挥着越来越重要的作用。

然而,由于地区电网的结构复杂,各地区电网的结构和保护装置配置又不同,因而使得继电保护整定计算工作具有多样性和特殊性,并且其中还包含各地区继电保护整定计算工作人员的经验性因素,因此,使得地区电网继电保护整定计算风格各异。

正是由于地区电网的整定计算工作的这种特殊性,使得地区电网继电保护整定计算软件难以实现智能化。

并且有些具体实际问题在整定规程中也并未提到,继电保护工作人员在整定计算的时候也没有切实的章程可循,因此,有必要对这样的一些问题进行研究,探讨出合适的解决方案。

开式循环泵额定功率：315kW，额定电流：37.8A，CT变比：75/5，另序CT变比：150/5,二次额定电流：I N＝37.8/15=2.52A保护型号：WPD-240D⒈正序保护：按躲过电动机起动电流整定：1)IS1=(K K/K R) =(1.15/0.9) I N≈1.25 I N=3.15A2)反时限跳闸电流≧2 IS1即≧6.3 A3)反时限K1值时间常数设自起动倍数为8 I N，循环泵起动时间为10S，则K1值使用的倍数：I= K K*8 I N=1.1*8 I N=8.8 I N=(8.8/1.25) IS1=7 IS1其中K K为可靠系数。

用反时限公式计算t=10s，而I/ IS1=7的K1值为：2.864）电流速断：I≧K K*8 I N=1.2*8* IS1/1.25=8 IS1=25. 2 A2、负序保护设正常运行时的负序不平衡电流Ibp2＝0.1 I N1）IS2=（K K/K R）Ibp2＝(1.3/0.9) Ibp2＝0.15 I N＝0.38A2）反时限跳闸电流≧2 IS2≧0.76 A3）K2根据厂家建议取为0.54）速断值根据厂家建议取≧8 IS2（带0.15S秒延时）取3.04A 3、零序零序电流按躲过相间短路时零序CT的不平衡电流整定：零序电流取一次电流I dz=23A （见统一计算）T=0S4.过负荷(过热)保护:根据过负荷判据: t=t1/{[K1(I1/I s)2+K2(I2/I s)2]-1}其中: t:保护动作时间(S)t1:发热时间常数I1:电动机运行电流的正序分量(A)I2: 电动机运行电流的负序分量(A)I s:电动机实际二次额定电流K1:正序电流发热系数启动时K1 =0.5，正常运行时K1 =1 ，K2=6 热告警系数取0.80根据开式循环泵启动时间T=10S 取t1=3105低电压保护根据电动机自启动的条件整定: U dz=U min/K k* K fU min:保证电动机自起动时，母线的允许最低电压一般为（0.65～0.7）U eK k:可靠系数，取1.2K f：返回系数，取1.2U dz= U min/K k* K f＝65％U e/ K k* K f=65％*100/1.2*1.2=45(V)允许电机自起动整定时间T=10.0低电压保护动作时间9秒。

电网中性点的接地方式及零序电流整定计算发表时间：2017-01-17T10:53:11.233Z 来源：《基层建设》2016年32期作者：陈超[导读] 摘要：我国电网中性点接地方式有两种类型，即中性点直接接地和中性点非直接接地。

中国能源建设集团安徽电力建设第二工程有限公司安徽省 230088摘要：我国电网中性点接地方式有两种类型，即中性点直接接地和中性点非直接接地。

通常110KV及以上电压等级电网都采用中性点直接接地方式，在中性点直接接地的电网中，发生单相接地时，将出现很大的故障相电流和零序电流，故又称大接地电流网。

大接地电流网的接地电流的特点、大小、以及零序保护的构成，在此做一些简要分析。

关键词：电网；中性点；接地方式；零序电流1 中性点直接接地1.1 中性点直接接地电网的特点1.1.1 零序电流仅在中性点接地的电网中流通。

变压器中性点不接地或三相接成△接线的电网中无零序电流。

1.1.2 零序电流的大小和分布，主要取决于输电线路的零序阻抗和中性点接地变压器的零序阻抗及其所处的位置。

1.1.3 零序电压在故障点最高，离故障点越远，零序电压越低，变压器接地中性点处零序电压为零。

1.2 变压器中性点接地原则1.2.1 每个发电厂或低压侧有电源的变电所至少有一台变压器中性点接地，以防止由于接地短路引起的过电压。

1.2.2 每个电源处有并列运行的变压器时，应将部分变压器的中性点接地。

1.2.3 变压器低压侧无源时，为提高零序保护的灵敏性，变压器应不接地运行。

1.2.4 变压器中性点绝缘较低时，中性点必须接地。

1.3 零序电流的计算直接接地系统中接地短路电流的大小要用复合序网来计算。

当系统发生接地故障时，根据对称分量具有的对立性，将故障网络分成三个独立的序网（正、负、零序）来研究。

1.4 零序保护的整定零序电流保护一般是三段式，有时也可以是四段式。

零序电流Ⅰ段为瞬时电流速断，只保护线路的一部分；零序电流Ⅱ段为限时零序电流速断，可以保护线路全长，并与相邻线路零序电流速断保护相配合，通常带0.5S延时，它与零序过流Ⅰ段共同构成本线路接地故障的主保护；零序过流Ⅲ段为后备段，作为本线路和相邻线路的后备保护。

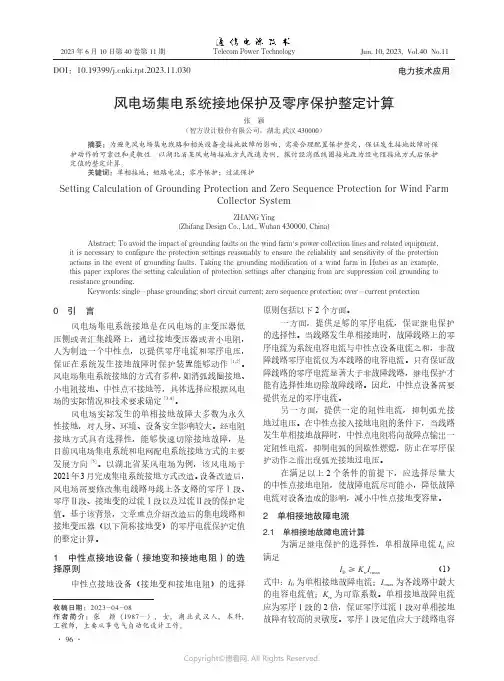

电力技术应用风电场集电系统接地保护及零序保护整定计算张颖（智方设计股份有限公司，湖北武汉为避免风电场集电线路和相关设备受接地故障的影响，需要合理配置保护整定，保证发生接地故障时保护动作的可靠性和灵敏性。

以湖北省某风电场接地方式改造为例，探讨经消弧线圈接地改为经电阻接地方式后保护单相接地；短路电流；零序保护；过流保护Setting Calculation of Grounding Protection and Zero Sequence Protection for Wind FarmCollector SystemZHANG Ying(Zhifang Design Co., Ltd., Wuhan 430000Abstract: To avoid the impact of grounding faults on the wind farmit is necessary to configure the protection settings reasonably to ensure the reliability and sensitivity of the protection actions in the event of grounding faults. Taking the grounding modification of a wind farm in Hubei as an example,· 97 ·电流的2倍，保证零序Ⅰ段安全躲过线路电容电流，因此取K re =4。

为抑制弧光接地过电压，单相故障电流至少为1.5倍系统总电容电流，即I D ≥1.5I c ∑ （2）式中：I c ∑为系统总电容电流。

单相接地故障电流应以式（1）和式（2）的最大值为最低限度，即I D ≥max{4I cmax ,1.5I c ∑} （3）2.2 确定接地电阻阻值根据单相故障电流I D 确定通过中性点的电流I r 。

20kV小电阻接地系统零序保护整定计算探讨作者：陈福全李铁柱来源：《中国科技纵横》2016年第20期【摘要】本文针对小电阻接地系统，描述了小电阻安装地点及零序电流获取方式，对其优缺点进行了分析。

在此基础上结合合肥地区电网20kV配网系统及保护配置现状，根据实际案例对小电阻接地系统单相接地故障电流进行计算，提出了变电站主变、20kV出线，以及下一级环网柜、开闭所20kV零序电流保护配合方案，用较简单的方法实现了小电阻接地系统零序保护的配合。

【关键词】小电阻接地系统零序电流保护整定计算当前我国的配电网络以不接地系统为主，随着经济快速发展，城市配电网电缆线路爆发式增加，单相接地故障时电容电流远远超过限额，极易产生弧光过电压发展为相间短路。

与此同时电缆永久性故障占比大、抗过电压能力差，电容电流较大时消弧线圈补偿设备配置困难等问题不断出现，不接地系统持续供电的优点难以发挥作用。

为适应社会经济和电网发展的新形势，弥补10kV系统输送容量小、损耗大，降低电网建设成本，提升配电网的供电能力，从2010年开始，合肥供电公司在合肥滨湖新区配电网中逐步取消了10kV不接地系统，推广应用20kV小电阻接地系统，取得了良好的成效。

1 小电阻安装地点及零序电流获取方式1.1 小电阻安装地点小电阻接地系统变压器低压侧接线组别分星形和三角形两大类，小电阻安装也主要有主变低压侧中性点和母线接地变中性点两种方式。

供电公司系统变电站一般采用主变低压侧中性点方式，220kV三圈变压器组采用Y/Y/Y/Δ接线，110kV变压器组采用Y/Y/Δ接线，Δ侧为稳定绕组，取变压器容量的25～30%。

因加装稳定绕组的变压器造价较贵，用户变电站220kV三圈变压器组采用Y/Y/Δ接线，110kV变压器组采用Y/Δ接线，以降低造价成本。

按照《3kV～110kV电网继电保护运行整定规程》的要求：低电阻接地系统有且只能有一个中性点运行，当接地变压器或中性点电阻失去时，供电变压器的同级断路器必须同时断开。

电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。

按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InI n=I e/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。

2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。

厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取K fb=6计算动作电流低定值，即：Isdd=Krel×K fb×In=7.8In式中 Krel——可靠系数1.3；K fb ——区外出口短路时最大反馈电流倍数，取K fb=6。

3.动作时间整定值计算。

保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。

有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。

根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005I p(I p为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。

当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。

根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。

2.动作时间t0dz计算。
