SMT检验标准

smt外观检验标准SMT外观检验标准。

一、引言。

SMT（Surface Mount Technology）是一种表面贴装技术，它已经成为电子制造业中最主要的生产工艺之一。

在SMT生产过程中，外观检验是非常重要的环节，它直接关系到产品质量和客户满意度。

因此，建立科学、严谨的SMT外观检验标准对于保证产品质量、提高生产效率具有重要意义。

二、外观检验标准的制定原则。

1. 合理性原则，外观检验标准必须符合实际生产情况，能够准确反映产品的外观质量特点。

2. 可操作性原则，外观检验标准必须具备一定的操作性，能够方便生产人员进行检验操作。

3. 公正性原则，外观检验标准必须客观、公正，能够避免主管人员的主观因素对检验结果的影响。

4. 统一性原则，外观检验标准必须统一于相关国家标准或行业标准，以确保产品质量符合法律法规的要求。

三、SMT外观检验标准的内容。

1. 焊接质量，检查焊点的焊接是否均匀、牢固，是否有焊接飞溅、焊接虚焊等现象。

2. 组件安装质量，检查元件的安装位置、方向是否正确，是否存在错装、漏装等问题。

3. 表面质量，检查PCB板表面是否有划痕、氧化、污渍等影响外观的缺陷。

4. 封装质量，检查封装件的外观是否完整，是否存在破损、变形等情况。

5. 标识质量，检查产品标识的清晰度、完整度，是否存在模糊、缺失等问题。

6. 清洁度，检查产品表面的清洁度，是否存在灰尘、油污等影响外观的因素。

四、SMT外观检验标准的执行流程。

1. 定期培训，定期对生产人员进行外观检验标准的培训，提高他们的外观质量判断能力。

2. 抽检制度，建立抽检制度，对生产线上的产品进行定期抽检，确保产品外观质量符合标准要求。

3. 记录管理，对外观检验结果进行详细记录，建立台账，以便追溯和分析问题原因。

4. 反馈改进，对发现的外观质量问题及时反馈给生产部门，并协助他们进行改进措施。

五、SMT外观检验标准的意义。

1. 保证产品质量，建立科学的外观检验标准，能够及时发现产品外观质量问题，保证产品质量符合客户要求。

SMT焊接质量检验标准SMT焊接质量检验标准本标准旨在统一焊接外观检验标准，确保焊接质量和检验的一致性。

适用于SMT、成型线、装配线等有关的焊接质量检验。

生产线操作人员和检测人员要依照本标准来保证产品的外观和整体的性能。

典型缺陷虚焊：零件脚或引线脚与锡垫间没有锡或锡量太少或其它因素造成没有接合，看似焊住其实没有焊住的焊接点，这种焊接点有可能当时用设备无法检测出来，但在用户使用过程中能慢慢的暴露出来，危害性极高。

包焊：焊点焊锡过多，看不到零件脚或其轮廓者。

桥接：有脚零件在脚与脚之间被多余的焊锡连接短路，特别是在手工焊接时，亦或刮CHIPS脚造成残余锡渣使脚与脚短路。

错件：零件放置的规格或种类与作业规定或BOM、图纸等不符合。

缺件：应放置零件的位置，因不正常的缘故而产生空缺。

极性反向：极性方位正确性与加工工程样品装配不一样，象电解电容，二极管都是极性元件，要特别注意。

零件偏位：零件焊接点与焊盘发生偏移，易引起管脚之间短路。

焊盘损伤：在补焊或维修时使用烙铁不当导致焊盘被破坏，这极易引起主板报废，造成重大损失。

焊点的质量要求对焊点的质量要求，应该包括良好的电气接触、足够的机械强度和光洁整齐的外观三个方面，保证焊点质量最关键的一点，就是必须避免虚焊。

插件元件焊接可接受性要求：引脚凸出不应超过 2.3mm，最小不低于0.5mm。

对于厚度超过2.3mm的通孔板（双面板），引脚长度已确定的元件（如IC、插座），引脚凸出是允许不可辨识的。

焊锡的垂直填充须达孔深度的75%，即板厚的3/4；焊接面引脚和孔壁润湿至少270°。

焊锡对通孔和非支撑孔焊盘的覆盖面积须≥75%。

贴片（矩形或方形）元件焊接可接受性要求：贴片元件位置的歪斜或偏移不应超过其元件或焊盘宽度（其中较小者）的1/2，且不可违反最小电气间隙。

末端焊点宽度最小为元件可焊端宽度的50%或焊盘宽度的50%，其中较小者。

接头部件的位置偏移和倾斜必须避免与邻近的导体接触。

SMT焊接质量检验-标准最新版本摘要表面安装技术（SMT）作为一种电子装配技术已经得到了广泛应用。

SMT 工艺对产品的质量具有重要影响。

因此，针对 SMT 工艺需要进行一系列的质量检验措施，以确保其质量可控。

本文将对 SMT 焊接质量检验相关的标准进行介绍。

标准介绍IPC-A-610IPC-A-610 是电子行业制定的一个全面的接受性标准，用来评估 SMT 零部件和整体装配品的工艺装配质量。

IPC-A-610 属于可选标准，不是强制性的，但是得到了广泛使用。

IPC-J-STD-001IPC-J-STD-001 是电子行业对焊接工艺标准的制定，主要是为了提供可行的方法，并说明基本的要求，以实现各种电子板的最佳工艺。

它也是可选标准，但是使用率很高。

IPC-7711/7721IPC-7711/7721 是 IPC 制定的电子行业标准，用于补救浆料，半成品和完成组件的修复。

这些标准是一些特定的建议和方法，用于维修工程师可以准确地和有效地进行维修，而不会对电路板或元件造成进一步的损害。

其他标准除了上述三种标准外，还有一些其他的标准可以用于 SMT 焊接质量检验。

比如 ISO9001 标准、IEC61000 标准等等。

标准内容简介IPC-A-610IPC-A-610 主要涉及到以下内容：•产品外观：产品的各个外观细节；•零部件：对各个组件的安装方式、位置等进行检验；•焊接：焊点外观、焊接位置、焊接接口等；•焊锡：焊锡的外观、间距等；•焊接电子元件：电子元件安装的方式、位置、状态等；•印刷文本：检查电路板上的印刷文字是否正确；•产品的各种性能和功能检查。

IPC-J-STD-001IPC-J-STD-001 主要包括以下内容：•焊接材料规范：包括有关易碎焊料的要求；•外观检验：采用放大镜进行检查；•电路板检验：检查电路板上的插座、接触点等；•元件质量检验：包括元件大小、发热量等；•电气检验：包括通过测试电路板上的电气线路。

smt外观检验标准SMT外观检验标准。

一、引言。

SMT（Surface Mount Technology）是一种表面贴装技术，它已经成为电子制造业中最常用的组装技术之一。

SMT外观检验是SMT生产过程中非常重要的一环，它直接关系到产品的质量和外观效果。

因此，建立一套科学、合理的SMT外观检验标准对于保证产品质量具有重要意义。

二、SMT外观检验标准的制定背景。

SMT外观检验标准的制定是为了规范SMT生产过程中的外观检验工作，提高产品的质量稳定性和一致性，降低不良品率，减少质量风险，保证产品的可靠性和稳定性。

三、SMT外观检验标准的内容。

1. 外观检验项目。

SMT外观检验项目包括但不限于焊接质量、元件偏位、锡球形状、焊盘形状、PCB表面污染、元件损坏等。

这些项目是SMT生产过程中最容易出现问题的地方，也是产品外观质量的重点关注对象。

2. 外观检验方法。

SMT外观检验方法包括目视检查、显微镜检查、X光检查等。

不同的外观缺陷需要采用不同的检验方法，以确保对各种外观缺陷的有效检测。

3. 外观检验标准。

SMT外观检验标准应当明确各项外观检验项目的合格标准和不合格标准，以及对于不同外观缺陷的判定标准。

这样可以使外观检验工作更加规范和标准化。

四、SMT外观检验标准的制定原则。

1. 合理性原则。

SMT外观检验标准应当合理、科学、可操作，既要充分考虑产品的实际情况，又要结合生产工艺和设备特点。

2. 可行性原则。

SMT外观检验标准应当具有一定的可行性，能够在实际生产中得到有效执行，同时要考虑到检验成本和效率的平衡。

3. 统一性原则。

SMT外观检验标准应当统一于国家标准或行业标准，以确保产品的质量和外观效果达到一定的标准要求。

五、SMT外观检验标准的应用。

SMT外观检验标准的应用需要在SMT生产过程中严格执行，确保每一道工序都符合标准要求，及时发现和处理外观缺陷，以避免不良品的流入市场。

六、结论。

SMT外观检验标准的制定对于提高产品质量稳定性和一致性具有重要意义，它是SMT生产过程中不可或缺的一环。

称发行版次1、电阻水平方向偏移，其基板焊点一端的空余长度 1. L2≧L*1/3,O大于或等于另一端空余长度的1/3，为最大允收限度； 2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。

L2L 1、两元件之间最小间隔在0.5mm以上为最大允收；1. W≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。

2. W<0.5mm,NG .零件直立拒收！ 文字面帖反拒收。

1、按正面贴装，元件的两端置于基板焊点的中央位置。

1、元件偏移突出基板焊点的部份是元件宽度的25% 以下为最大允收限度,如果超出25%则拒收。

1、元件水平方向偏移，其基板焊点一端的空余长度 1. L2≧L*1/3,O 大于或等于另一端空余长度的1/3，为最大允收限度；2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。

L2L 1、两元件之间最小间隔在0.5mm以上为最大允收；1. W≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。

2. W<0.5mm,NG .零件直立拒收！(垂直方向)(水平方向)电阻偏移(水平方向)零件间隔电容、电感类实装页码判　定　說　明图　示　说　明SMT 通用检验标准电容、电感偏移标准模式电容、电感偏移零件间隔零件直立电阻帖反项　目零件直立W 零件直立拒收文字面(翻白)R757文字面电阻不可帖反(文字面OK W W1W1≧W*25%,NG W 零件直立拒收称发行版次1、元件倾斜突出焊点的部份须小于元件宽度的25%，反之则拒收。

(NG)1、三极管的三个引脚处于焊点的中心位置。

1、三极管的引脚超出焊点的部份须小于或等于引脚 1. w1≦W*1/2, OK ; 宽度的1/2；若大于1/2则不良。

2. w1>W*1/2, NG ;1、三极管的引脚超出焊点的部份须小于或等于引脚 1. L1≦L*1/2, OK ; 平坦段长度的1/2；若大于1/2则拒收。

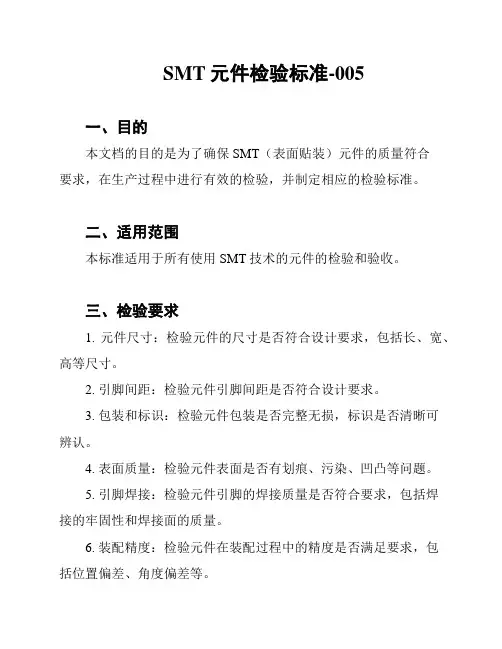

SMT元件检验标准-005一、目的本文档的目的是为了确保SMT（表面贴装）元件的质量符合要求，在生产过程中进行有效的检验，并制定相应的检验标准。

二、适用范围本标准适用于所有使用SMT技术的元件的检验和验收。

三、检验要求1. 元件尺寸：检验元件的尺寸是否符合设计要求，包括长、宽、高等尺寸。

2. 引脚间距：检验元件引脚间距是否符合设计要求。

3. 包装和标识：检验元件包装是否完整无损，标识是否清晰可辨认。

4. 表面质量：检验元件表面是否有划痕、污染、凹凸等问题。

5. 引脚焊接：检验元件引脚的焊接质量是否符合要求，包括焊接的牢固性和焊接面的质量。

6. 装配精度：检验元件在装配过程中的精度是否满足要求，包括位置偏差、角度偏差等。

四、检验方法1. 目测检查：通过目视观察元件进行检验，包括尺寸、包装和标识、表面质量等方面。

2. 测量仪器：使用合适的测量仪器对尺寸、引脚间距等进行精确测量。

3. 焊接检验：使用适当的测试设备对焊接质量进行检验。

4. 装配精度检验：通过装配过程中的检测设备对装配精度进行检验。

五、检验标准1. 元件尺寸：尺寸偏差在±0.1mm内认为合格。

2. 引脚间距：间距偏差在±0.05mm内认为合格。

3. 包装和标识：包装无破损，并且标识清晰可辨认为合格。

4. 表面质量：无划痕、污染和凹凸等问题为合格。

5. 引脚焊接：焊接牢固，焊接面无异常现象为合格。

6. 装配精度：位置偏差不超过±0.1mm，角度偏差不超过±1度为合格。

六、记录和报告1. 检验人员应记录检验结果，并及时上报给相关人员。

2. 检验报告应包括元件信息、检验日期、检验结果等内容。

七、更新记录>注：检验标准的修订和更新需要经过相应的审核和批准程序。
