蜗杆的加工分析

蜗杆加工工艺路线和论证蜗杆加工工艺路线：1. 材料选择：蜗杆材料通常选择高强度、高硬度的合金钢、不锈钢、铜合金等材料。

2. 切削加工：蜗杆是通过切削工艺来制造的,常见的切削方式有车削、铣削、磨削、拉削等。

3. 热处理：为了提高蜗杆的强度和耐磨性,通常需要对其进行热处理。

常见的热处理工艺有淬火、回火、渗碳等。

4. 精密加工：蜗杆是精密零件,需要进行精密加工处理。

常见的精密加工方式有磨齿、研磨等。

5. 表面处理：蜗杆表面处理通常采用镀铬、喷涂、阳极氧化等方式,提高其表面硬度和耐磨性。

6. 装配和检验：蜗杆制造完成后,需要进行装配和检验,确保其质量符合要求。

论证：蜗杆是机械传动中常用的零件之一,其加工质量的好坏直接影响到机械传动的稳定性和可靠性。

针对蜗杆的加工工艺路线,需要考虑以下几个方面：1. 材料选择的合理性：蜗杆通常承受较大的负荷,因此需要选择高强度、高硬度的材料。

在选择材料时需要综合考虑其成本、可加工性、耐磨性等因素。

2. 切削加工的精度和表面质量：蜗杆是高精度零件,其几何形状和表面粗糙度直接影响到传动的精度和噪声水平。

因此在切削加工时需要考虑刀具的选择、切削参数的控制、加工过程中的冷却和润滑等因素。

3. 热处理的工艺控制：蜗杆的热处理需要精确控制温度、时间和冷却方式,以保证其组织结构和性能指标符合要求。

4. 精密加工的工艺控制：蜗杆的磨齿和研磨加工需要使用高精密度的设备,并严格控制加工过程中的参数和误差,以确保蜗杆的精度和表面质量符合要求。

5. 表面处理的效果评价：蜗杆表面处理需要注意其基材与涂层之间的黏着度和密合性,以及涂层的厚度和硬度等因素。

需要进行表面质量的评价和质量检查,确保蜗杆表面的质量符合要求。

6. 装配和检验的质量控制：在蜗杆的装配和检验过程中,需要严格控制加工误差和装配偏差,保证蜗杆的传动精度和噪声水平符合要求,并进行可靠性测试。

精通双线蜗杆的加工细节，助力工艺完美双线蜗杆是数控加工中常见的零件之一。

它通常用于传动机构中，是一种带有歯轮的蜗轮蜗杆传动系统。

由于其结构特殊，制造难度较大。

在制造双线蜗杆的同时，切削工具的选择、加工工艺的合理调配及各个细节的处理都直接关系到双线蜗杆的质量和性能。

本文将从加工工具、数控加工及细节处理等方面进行探讨，以期帮助工程师在加工双线蜗杆的时候能够做到事半功倍、制造高品质的产品。

一、加工工具的选择在加工双线蜗杆的时候，切削工具的选择非常重要。

由于蜗杆的齿廓和蜗轮的齿廓都十分特殊，在加工的时候需要使用高精度的切削工具。

特别是在加工蜗轮的时候，由于蜗轮的齿形偏瘦而且齿根的肉厚不一样，一般需要使用高硬度的切削工具来保证加工的精度和效率。

在选择刀具时应注意选择合适类型的结构和尺寸，来保证切削质量和材料加工精度，满足蜗轮齿形和蜗杆齿形的精度要求。

二、数控加工双线蜗杆是一种高精度的零件，其制造需要高精度的数控加工设备。

由于蜗轮蜗杆的传动比较大，因此需要进行连续加工。

在装夹中心时，应注意蜗轮的齿廓的定位，力求达到最小间隙定位，保证加工的精度和效果。

同时，采用高高速走刀等加工方法，可以大大提高加工效率和精度。

三、细节处理在加工双线蜗杆的时候，由于零件特殊的结构和功能，需要对一些细节进行精细处理。

具体而言如下：1.加工前需要清洗：对于双线蜗杆的表面，应及时清洗干净，以免被切屑污染或残留的油脂影响加工效果。

同时，对钢材的表面也要清洗干净，使得钢材表面光洁度更高。

2.选择合适的润滑油：在数控加工过程中，适当使用一些润滑油可以提高切削效果和延长刀具使用寿命，但应选择合适的量和类型。

3.压力控制：采用高效的压力控制装置，对加工过程中的力量进行控制，避免其对双线蜗杆进行损伤。

4.合理选用渐近圆弧插入：在加工蜗轮的时候，采用渐近圆弧插入方法可以避免拉出大缺口，同时提高铣削质量和切削效率。

精通双线蜗杆的加工细节可以助力工艺完美，制造高品质的产品。

蜗轮蜗杆的工艺性分析蜗轮蜗杆是一种常用的传动装置，具有传动效率高、传动精度高、承载能力强等特点，广泛应用于工程机械、船舶、冶金、化工等领域。

蜗轮蜗杆的工艺性分析主要从制造工艺、加工工艺、装配工艺三个方面进行。

一、制造工艺分析蜗轮蜗杆的制造工艺包括锻造、车削、磨削等工序。

首先是锻造工艺，通过热锻或冷锻将蜗轮蜗杆锻造成半成品。

锻造工艺对于蜗轮蜗杆的性能影响很大，不合理的锻造工艺容易导致材料的晶粒粗化，从而影响蜗轮蜗杆的剪切强度和耐磨性。

其次是车削工艺，通过车床将蜗轮蜗杆进行精确加工。

车削工艺的关键是对切削刀具和刀具刃磨的精确控制，以保证蜗轮蜗杆的尺寸精度和表面质量。

最后是磨削工艺，通过研磨机对蜗轮蜗杆进行修整。

磨削工艺能够提高蜗轮蜗杆的表面粗糙度和尺寸精度，增强其耐磨性和传动效率。

二、加工工艺分析蜗轮蜗杆的加工工艺主要包括机械加工和热处理两个环节。

机械加工是对蜗轮蜗杆进行精确加工，确保其尺寸精度和表面质量。

机械加工过程中，切削刀具和刀具刃磨的选择非常重要，合理的切削条件和切削参数可以提高蜗轮蜗杆的加工效率和加工质量。

热处理是对蜗轮蜗杆进行退火处理，以消除内部应力，提高材料的强度和韧性。

热处理工艺的关键是加热温度和保温时间的控制，过高或过低的温度都会影响蜗轮蜗杆的性能。

三、装配工艺分析蜗轮蜗杆的装配工艺主要包括配合间隙的设计和装配精度的控制。

蜗轮蜗杆的配合必须满足一定的间隙要求，既不能过大以影响传动精度，也不能过小以增加传动功率损失。

装配过程中，需要对蜗轮蜗杆的尺寸精度和运动配合进行严格控制，以保证蜗轮蜗杆装配后的工作性能。

综上所述，蜗轮蜗杆的工艺性分析涉及制造工艺、加工工艺和装配工艺三个方面。

制造工艺的良好选择和控制能够提高蜗轮蜗杆的性能和精度，加工工艺的优化能够提高蜗轮蜗杆的加工效率和质量，装配工艺的精确控制能够确保蜗轮蜗杆的工作性能。

蜗轮蜗杆的工艺性分析对于提高蜗轮蜗杆的传动效率和使用寿命具有重要意义，也对推动相关行业的发展起到积极的推动作用。

1序言新能源纯电动车变速器与传统汽车变速器相比，选档电动机通过蜗轮蜗杆减速器进行减速增扭，再通过齿轮齿条系统将旋转运动变为直线运动，拉动换档操纵轴实现选档动作；换档电动机通过蜗轮蜗杆减速器进行减速增扭，再通过一级齿轮机构将动力传递到换档轴上实现换档动作。

换档执行机构换档时间快，离合器控制电动机通过带动一套蜗轮蜗杆减速器进行减速增扭，再合理设计，蜗轮蜗杆减速系统带自锁功能，使离合器较长时间处于分离状态。

2蜗杆涡轮结构蜗杆蜗轮机构是机械设备中的重要传动原件，它具有减速比大、结构紧凑等特点。

蜗杆机构中最常用的是圆柱蜗杆传动，其齿面为螺旋面，便于加工。

普通圆柱蜗杆其齿面一般是在车床上用直线切削刃的车刀切制而成，车刀安装位置不同，加工出的蜗杆齿面的齿廓形状不同，根据加工方式，圆柱蜗杆可分为4种，分别为阿基米德蜗杆（ZA型）、法向直廓蜗杆（ZN型）、渐开线蜗杆（ZI型）及锥面包络蜗杆（ZK型）。

本文主要介绍ZN型蜗杆，又称齿槽法向直廓蜗杆（见图1），它的齿面为直纹面，该直纹面由一条位于法平面的直线相对于蜗杆轴线作螺旋运动而产生。

它的端面齿形为延伸渐开线，轴向剖面上的齿形为凸形曲线，齿槽在法向剖面的齿形为直线。

图1 ZN型蜗杆外形3蜗杆和蜗轮的设计根据成品图中所要求的技术要求加工出零件（见图2、图3），需要编排相应工艺，落实相关刀具、辅具以及检测方式。

图2 蜗杆图样图3 蜗轮图样3.1 蜗杆和蜗轮的设计参数蜗杆模数m=1.25，头数Z1=2，法向齿形角an=20°，直径系数q=10，蜗杆导程角y=11.3°，旋向右旋，齿顶高系数ha=1（见图4）。

蜗轮模数m=1.25，齿数Z2=60，分度圆直径d2=75mm，变位系数x2=0.2，法向齿形角，螺旋线方向为右旋。

蜗杆轴向齿距Px=Pim=3.927mm，蜗杆螺旋线导程Pz= PxZ1=7.854mm。

a)蜗杆分度圆柱b)蜗杆分度圆柱展开图4 蜗杆分度圆柱3.2 蜗杆、蜗轮加工工艺布局根据图样特点安排加工，主要分为以下加工路线：（1）蜗杆材料选取→车毛坯→粗车加工→精车加工→铣加工→热处理→磨削加工→磨齿加工→检测。

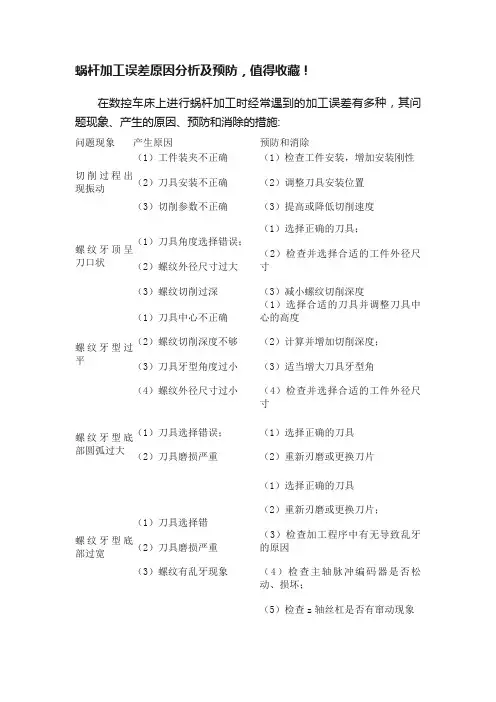

蜗杆加工误差原因分析及预防，值得收藏！在数控车床上进行蜗杆加工时经常遇到的加工误差有多种，其问题现象、产生的原因、预防和消除的措施:问题现象产生原因预防和消除切削过程出现振动（1）工件装夹不正确（2）刀具安装不正确（3）切削参数不正确（1）检查工件安装，增加安装刚性 （2）调整刀具安装位置 （3）提高或降低切削速度 螺纹牙顶呈刀口状 （1）刀具角度选择错误；（2）螺纹外径尺寸过大 （3）螺纹切削过深 （1）选择正确的刀具；（2）检查并选择合适的工件外径尺寸（3）减小螺纹切削深度螺纹牙型过平（1）刀具中心不正确（2）螺纹切削深度不够 （3）刀具牙型角度过小（4）螺纹外径尺寸过小（1）选择合适的刀具并调整刀具中心的高度（2）计算并增加切削深度； （3）适当增大刀具牙型角（4）检查并选择合适的工件外径尺寸螺纹牙型底部圆弧过大（1）刀具选择错误；（2）刀具磨损严重（1）选择正确的刀具 （2）重新刃磨或更换刀片 螺纹牙型底部过宽（1）刀具选择错（2）刀具磨损严重（3）螺纹有乱牙现象（1）选择正确的刀具 （2）重新刃磨或更换刀片；（3）检查加工程序中有无导致乱牙的原因（4）检查主轴脉冲编码器是否松动、损坏；（5）检查z 轴丝杠是否有窜动现象螺纹牙型半角不正确（1）刀具安装角度不正确： （2）刀具刃磨角度有误 （1）调整刀具安装角度；（2）修磨刀具角度螺纹表面质量差（1）切削速度不当 （2）刀具中心过高（3）切屑控制较差（4）刀尖产生积屑瘤 （5）切削液选用不合理 （1）调整主轴转速 （2）调整刀具中心高度；（3）选择合理的刀具前角，进刀方式及切深（4）选择合适的切削液并充分喷注 螺距误差（1）伺服系统滞后效应（2）加工程序不正确(1）增加螺纹切削升、降速段的长度(2）检查、修改加工程序。

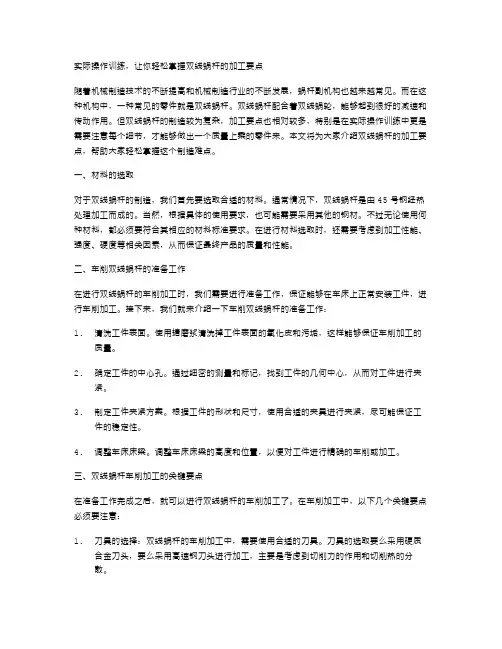

实际操作训练，让你轻松掌握双线蜗杆的加工要点随着机械制造技术的不断提高和机械制造行业的不断发展，蜗杆副机构也越来越常见。

而在这种机构中，一种常见的零件就是双线蜗杆。

双线蜗杆配合着双线蜗轮，能够起到很好的减速和传动作用。

但双线蜗杆的制造较为复杂，加工要点也相对较多，特别是在实际操作训练中更是需要注意每个细节，才能够做出一个质量上乘的零件来。

本文将为大家介绍双线蜗杆的加工要点，帮助大家轻松掌握这个制造难点。

一、材料的选取对于双线蜗杆的制造，我们首先要选取合适的材料。

通常情况下，双线蜗杆是由45号钢经热处理加工而成的。

当然，根据具体的使用要求，也可能需要采用其他的钢材。

不过无论使用何种材料，都必须要符合其相应的材料标准要求。

在进行材料选取时，还需要考虑到加工性能、强度、硬度等相关因素，从而保证最终产品的质量和性能。

二、车削双线蜗杆的准备工作在进行双线蜗杆的车削加工时，我们需要进行准备工作，保证能够在车床上正常安装工件，进行车削加工。

接下来，我们就来介绍一下车削双线蜗杆的准备工作：1.清洗工件表面。

使用搪磨浆清洗掉工件表面的氧化皮和污垢，这样能够保证车削加工的质量。

2.确定工件的中心孔。

通过细密的测量和标记，找到工件的几何中心，从而对工件进行夹紧。

3.制定工件夹紧方案。

根据工件的形状和尺寸，使用合适的夹具进行夹紧，尽可能保证工件的稳定性。

4.调整车床床梁。

调整车床床梁的高度和位置，以便对工件进行精确的车削或加工。

三、双线蜗杆车削加工的关键要点在准备工作完成之后，就可以进行双线蜗杆的车削加工了。

在车削加工中，以下几个关键要点必须要注意：1.刀具的选择：双线蜗杆的车削加工中，需要使用合适的刀具。

刀具的选取要么采用硬质合金刀头，要么采用高速钢刀头进行加工，主要是考虑到切削力的作用和切削热的分散。

2.切削参数的设定：在进行车削加工之前，还需要设定好切削参数。

比如进给速度、主轴转速、切削深度、切削宽度和切削角度等等，这样才能够保证加工质量和效率。

渐开线蜗杆加工方法
渐开线蜗杆是一种常用的传动零件，其加工方法主要包括以下几种:
1. 铣削加工：铣削加工是一种常用的渐开线蜗杆加工方法。

首先，将渐开线蜗杆铣削成大致的形状，然后通过多次铣削和抛光来达到高精度的尺寸和表面质量。

铣削加工可以采用多种刀具和机床，例如铣刀、钻头、切削刀具等。

2. 磨削加工：磨削加工是一种将渐开线蜗杆表面磨削成高精度的方法。

首先，将渐开线蜗杆放入砂轮中进行磨削，然后逐渐提高砂轮的粒度和速度，直到达到所需的表面质量。

磨削加工可以采用多种机床和砂轮，例如磨床、砂轮磨床、无心磨床等。

3. 拉削加工：拉削加工是一种将渐开线蜗杆表面拉削成高精度的方法。

首先，将渐开线蜗杆放入拉削液中，然后使用拉削工具进行拉削加工。

拉削加工可以采用多种机床和拉削工具，例如拉削机床、拉削头、拉削钻头等。

4. 电解加工：电解加工是一种将渐开线蜗杆表面电解成高精度的方法。

首先，将渐开线蜗杆放入电解液中，然后使用电解工具进行电解加工。

电解加工可以采用多种机床和电解工具，例如电解机床、电解头、电解钻头等。

以上是渐开线蜗杆常见的加工方法，不同的加工方法适用于不同的加工场景和精度要求。

在选择加工方法时，需要综合考虑渐开线蜗杆的材料、尺寸、精度、表面质量等因素。

蜗杆加工工艺与工装设计一、蜗杆加工工艺蜗杆是一种常用于传动装置中的零件，具有高精度、高可靠性和高耐磨性等特点。

蜗杆的加工工艺是指对蜗杆进行加工的一系列工艺过程。

下面将从材料选择、车削加工、热处理和磨削加工等方面介绍蜗杆的加工工艺。

1.材料选择：蜗杆通常选择高强度、高耐磨性和高韧性的材料，如45号钢、40Cr、42CrMo等。

材料的硬度要保证达到一定的标准，以保证蜗杆的传动性能。

2.车削加工：蜗杆的加工一般采用车削加工的方法。

在车削前，需要根据蜗杆的尺寸要求制定相应的车削工艺，并选择适当的车削刀具和车削参数。

蜗杆的车削一般需要进行多道次的切削，以保证蜗杆的精度和表面质量。

3.热处理：蜗杆在车削加工完成后需要进行热处理，以提高其硬度和耐磨性。

热处理一般包括淬火和回火两个步骤。

淬火后蜗杆的硬度会大幅提高，但其脆性也会增加，因此需进行回火处理以降低其脆性，提高其韧性。

4.磨削加工：磨削是蜗杆加工的最后一个步骤。

蜗杆磨削主要是为了提高其精度和表面质量。

常用的磨削方法有外圆磨削、蜗杆磨削和蜗轮磨削等。

磨削加工时需要选择合适的砂轮和磨削工艺参数，并对蜗杆进行适当的冷却，以避免高温对蜗杆的影响。

二、蜗杆工装设计蜗杆工装设计是指为了保证蜗杆加工质量和效率，设计和制造相应的工装装置。

下面将从工装的结构设计、定位与夹紧和装置制造等方面介绍蜗杆工装设计的重点。

1.结构设计：蜗杆工装的结构设计应根据蜗杆的尺寸和加工工艺要求进行设计。

工装一般由基座、定位夹具、夹紧装置和切削刀具等组成。

基座需要具备足够的刚性和稳定性，以保证工装的稳定性。

夹具和夹紧装置需要根据蜗杆的形状和尺寸进行设计，以确保其在加工过程中的固定和夹紧。

2.定位与夹紧：蜗杆在加工过程中需要进行定位和夹紧。

定位主要是确定蜗杆的加工位置和方向，通常使用定位销、定位块等来实现。

夹紧则是将蜗杆固定在工装上，通常使用夹紧器、夹爪等来实现。

定位和夹紧应根据蜗杆的加工需求和加工精度进行设计和选型。

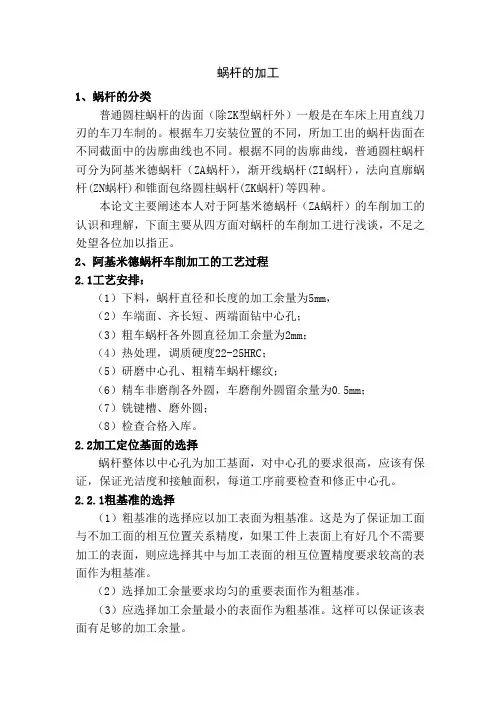

蜗杆的加工1、蜗杆的分类普通圆柱蜗杆的齿面（除ZK型蜗杆外）一般是在车床上用直线刀刃的车刀车制的。

根据车刀安装位置的不同，所加工出的蜗杆齿面在不同截面中的齿廓曲线也不同。

根据不同的齿廓曲线，普通圆柱蜗杆可分为阿基米德蜗杆（ZA蜗杆），渐开线蜗杆(ZI蜗杆)，法向直廓蜗杆(ZN蜗杆)和锥面包络圆柱蜗杆(ZK蜗杆)等四种。

本论文主要阐述本人对于阿基米德蜗杆（ZA蜗杆）的车削加工的认识和理解，下面主要从四方面对蜗杆的车削加工进行浅谈，不足之处望各位加以指正。

2、阿基米德蜗杆车削加工的工艺过程2.1工艺安排：（1）下料，蜗杆直径和长度的加工余量为5mm，（2）车端面、齐长短、两端面钻中心孔；（3）粗车蜗杆各外圆直径加工余量为2mm；（4）热处理，调质硬度22-25HRC；（5）研磨中心孔、粗精车蜗杆螺纹；（6）精车非磨削各外圆，车磨削外圆留余量为0.5mm；（7）铣键槽、磨外圆；（8）检查合格入库。

2.2加工定位基面的选择蜗杆整体以中心孔为加工基面，对中心孔的要求很高，应该有保证，保证光洁度和接触面积，每道工序前要检查和修正中心孔。

2.2.1粗基准的选择（1）粗基准的选择应以加工表面为粗基准。

这是为了保证加工面与不加工面的相互位置关系精度，如果工件上表面上有好几个不需要加工的表面，则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。

（2）选择加工余量要求均匀的重要表面作为粗基准。

（3）应选择加工余量最小的表面作为粗基准。

这样可以保证该表面有足够的加工余量。

（4）应尽可能选择平整，光洁，面积足够大的表面作为粗精准，以保证定位准确夹紧可靠。

（5）粗基准应避免重复使用，因为粗基准的表面大多数是粗糙不规则的，多次使用难以保证外表面间的位置精度。

按照粗基准的选择原则，夹住外圆在一次装夹中把大部分表面加工出来，能保证外圆与内孔同轴度以及端面与轴线的垂直度。

2.2.2精基准的选择（1）基准重合原则，即可能选择设计基准作为定位基准。

数控加工车削蜗杆方法及误差分析在机械制造行业中蜗杆传动是啮合传动的一种重要形式，大多采用的是韶圆柱蜗杆。

我们知道，蜗杆的精度将会直接影响到传动质量，所以对车床的要求也越来越高，普通车床的加工随着数控技术发展正在逐步被数控车床所取代。

虽然数控车床有数控车床比普通车床有很多优势，但有一些加工内容，如大模数蜗杆。

因为这类零件螺旋槽加工深度大，每刀切削厚度难以掌握，所以很容易会出现扎刀把工件破损，对此要予以重视。

一、数控车床加工蜗杆及加工方法一般的圆柱蜗杆的齿面都可以看成由一条切于导圆柱(半径为r )并与端面夹a角的发生线，绕着蜗杆轴线作螺旋造动而形成。

蜗杆的加工方法是在车床上采用车削的方法进行加工，在普通的卧式车床上的切削方法有左右切削法。

但是在有数控技术的车床上，上述切削方法不适宜的，是因为：如果用车直槽或阶梯槽方法要多安装一把切槽刀，每次切槽刀切削后，蜗杆车刀的定位是很难确定的，再者每车一刀都要重新定位一次，程序的段数将相当多。

对于简单的模数=3的蜗杆，其程序的段数就要达几十甚至上百段。

1、粗车和精车所谓的粗车就是用三角螺纹车刀在工件外圆的背部吃刀0．05—0．01mm 处划出痕迹线，如图2所示，再依次沿轴向方向分别移动一个齿距p划线2、3，然后移动一个齿顶s =0．843／Z +0．6mm，图中标出来的，标注划线为第4头，再分别沿轴向方向移动一个齿距划出第5、6头。

划出的齿槽线后将各槽粗车出。

所谓的精车就是在确定某齿厚有0．3mm余量，并将该齿左侧设为1，该齿厚控制在0．15mm之内，以侧面为为基准精车侧面2，控制分度圆直径直到完成槽1车削。

然后完成精车齿侧3，其后各头齿厚及齿槽宽就这样依次车削下去即可。

2、蜗杆的加工方法加工蜗杆的方法常用的有左右切削法、直进法、单刃调头切削法、斜进法等。

左右切削法，加工蜗杆时属于单刃切削，加工中能较好地控制扎刀现象，可以完成蜗杆的粗车和精车，但是过程复杂，效率稍低。

四头蜗杆的加工工艺蜗杆是一种常见的机械传动零件，具有重要的传动功能。

四头蜗杆作为蜗杆的一种特殊类型，其加工工艺相对较为复杂。

本文将从蜗杆的加工原理、工艺流程、加工设备以及质量控制等方面进行详细阐述。

首先，蜗杆的加工原理是基于蜗杆的螺旋曲面特性，通过切削加工将蜗杆母体材料削去一部分，从而形成蜗杆的螺旋丝。

在加工过程中，需要准确控制螺旋丝的螺距、螺旋角等参数，以保证蜗杆的传动效果和使用寿命。

其次，四头蜗杆的加工工艺流程通常包括以下几个步骤：原料准备、车削成型、铣削精加工、热处理、磨削以及质量检验。

首先是原料准备，选择优质的蜗杆母体材料，通常为优质的合金钢或不锈钢材料。

然后进行车削成型，根据蜗杆的设计图纸，通过车床等设备对蜗杆母体进行初步成型。

接着是铣削精加工，利用铣床等设备对螺旋丝的螺距、螺旋角等进行精密加工，以保证蜗杆的传动效果。

之后进行热处理，通过淬火、回火等热处理工艺，提高蜗杆的硬度和强度。

然后是磨削，利用磨床等设备对蜗杆进行表面精密磨削，提高蜗杆的光洁度和精度。

最后进行质量检验，对蜗杆的外观质量、尺寸精度、硬度等进行全面检测，确保蜗杆达到标准要求。

再者，四头蜗杆的加工设备主要包括车床、铣床、磨床、热处理设备以及质量检测设备等。

其中，车床用于蜗杆的初步成型和粗加工，铣床用于螺旋丝的精密加工，磨床用于蜗杆的表面磨削，热处理设备用于提高蜗杆的硬度和强度，质量检测设备用于检验蜗杆的各项质量指标。

最后，四头蜗杆的加工质量控制是非常重要的。

在加工过程中，需要严格控制加工参数，确保蜗杆的尺寸精度和表面质量。

特别是在螺旋丝的加工过程中，需要保证螺距、螺旋角等参数的精确度。

此外，热处理工艺也是影响蜗杆质量的关键环节，需要根据材料的不同选择合适的热处理工艺，以保证蜗杆的硬度和强度达到要求。

综上所述，四头蜗杆的加工工艺涉及到多个环节和工艺步骤，需要严格控制加工参数和质量要求，确保蜗杆的传动效果和使用寿命。

只有具备高精度加工设备和严格的质量控制体系，才能生产出高质量的四头蜗杆产品。

蜗杆是机械元件中非常重要的一种，其应用范围广泛，从工业生产到个人爱好都可以看到它的身影。

蜗杆的加工也成为了机械加工的基础内容之一，同时也是重要的技术实践课程。

本文将探讨一下如何进行蜗杆加工的教学设计思路，并为教师提供指导和借鉴。

1.教学目的通过蜗杆的加工教学，希望能够达到以下目的：（1）提高学生机械加工技能，特别是对蜗杆的加工技能。

（2）增强学生的实践能力，包括学习机械加工中的常用工具和加工方法。

（3）提高学生的创新思维能力，鼓励学生在加工中发挥自己的想象力和创造力。

2.教学内容2.1.蜗杆的概念和分类在课堂上，通过丰富的图形和实物，向学生讲解蜗杆的概念、构造和分类。

包括蜗杆的外形特征、基本构造要素等等。

2.2.蜗杆的制造方法讲解蜗杆的制造方法，包括铣削、齿轮配合和老式机床工艺等。

通过讲解传统方法和现代化的生产线技术，让学生了解不同的蜗杆加工过程和注意事项。

2.3.蜗杆的应用在教学中，实现蜗杆的实际应用，让学生认识到蜗杆在机械加工行业中的广泛使用。

介绍钢琴、机械等行业的常见蜗杆加工和应用方式，从而耳熟能详。

2.4.实践操作这是蜗杆加工教学的重点。

教室中配备一系列设备和器材，让学生亲手体验蜗杆的制作过程。

通过掌握加工蜗杆的方法、选择加工工具和了解材料的性质等问题，让学生掌握了蜗杆的生产工艺和技术领域，并培养了自己的实践加工能力。

3.教学方法教学方法是指在教学中采取的教育手段和教学策略。

本课程坚持“理论结合实践”教育理念，实施对应的教学策略，以满足学生的需要和期望。

3.1.“理论结合实践”教学策略“理论结合实践”是教学策略中的一种重要形式。

在教学过程中，教师要注意掌握教学的全局视角，注重教学的实用性和学生的领导能力。

在理论教学中，以实际案例或实物讲解并配合细节、多层次地向学生介绍机械加工知识。

讲授相关加工理论、工艺和实际应用技巧等。

而在实践环节中，教师需提供适当的场地和设备、工具，进行实际的操作和模拟加工过程。

蜗杆轴加工技术要求有哪些蜗杆轴是一种常用的传动装置，在机械制造领域有着广泛的应用。

蜗杆轴的加工技术要求十分重要，直接影响到蜗杆轴的质量和使用寿命。

下面将从材料选择、加工工艺、质量控制等方面介绍蜗杆轴的加工技术要求。

一、材料选择蜗杆轴的材料选择应根据实际工作环境和要求来确定。

一般情况下，常用的材料有45钢、40Cr等。

材料的硬度和强度要满足设计要求，同时要考虑材料的可加工性和成本因素。

二、加工工艺1. 蜗杆轴的加工应首先进行车削，确保轴的外形尺寸和形状精度。

车削过程中要控制好切削量和进给速度，避免刀具过热和过度磨损。

2. 车削后，需要进行齿轮切削加工。

切削齿轮时要选择合适的切削刀具和切削参数，确保齿轮的齿距和齿形精度。

3. 切削后的齿轮需要进行热处理，以提高其硬度和耐磨性。

常用的热处理方法有淬火和渗碳等。

热处理后要进行回火，以减缓齿轮的脆性。

4. 热处理后的齿轮需要进行研磨加工，以提高其表面粗糙度和精度。

研磨过程中要注意控制研磨时间和研磨压力，避免过度磨损和变形。

三、质量控制1. 在加工过程中，要加强对加工工艺和设备的控制，确保加工精度和尺寸稳定。

2. 加工完成后，要进行严格的质量检验。

主要检查项包括外观质量、尺寸精度、齿轮间隙和齿轮硬度等。

3. 齿轮的齿距和齿形精度要满足设计要求，可以使用齿轮测量仪进行检测。

4. 齿轮的硬度要符合热处理要求，可以使用硬度计进行检测。

蜗杆轴的加工技术要求包括材料选择、加工工艺和质量控制等方面。

通过合理选择材料、优化加工工艺和严格质量控制，可以确保蜗杆轴的质量和使用寿命，提高机械传动装置的工作效率和可靠性。

车床加工蜗杆的工艺分析本文简要介绍了车床加工蜗杆的工艺分析。

标签：普通车床;车削蜗杆;工艺分析;多线蜗杆1 车削蜗杆的技术难点通常加工蜗杆习惯在专用车床上进行.这是由于专用车床对刀灵活，车削过程便于控制，加工效率高;尽管在数控车床上加工蜗杆粗车时效率很高，可大大减轻劳动强度，但在精车时也有一定的难度。

对刀没有专用车床快捷，操控性较专用车床差.对一些不可预见性的问题难以控制。

可见车削蜗杆是车削螺纹中较难的一个课题，因为在车削过程中，不仅要保证蜗杆的尺寸精度和形状精度.而且还要保证螺纹的相互位置精度。

例如，多线蜗杆的分线精度应保证多线蜗杆各螺旋槽在轴向是等距分布，且在端面上螺旋线的起点是等角度分布的。

若螺纹分线出现误差，则会直接影响蜗杆与蜗轮的啮合精度，轻则增加不必要的磨损，降低使用寿命;重则造成无法安装，工件报废。

在以往的工作实践中，加工螺纹普遍采用的是直进法、斜进法、左右切削法.尤其是加工钢件蜗杆、多线蜗杆时，螺距较大，一般加工又不使用弹簧刀杆，加工时间长，质量难以保证。

从加工工艺的角度分析，车削蜗杆的技术难点主要在于螺旋升角对车刀的影响。

1.1螺旋升角对车刀侧刃后角的影响在车削蜗杆时，由于螺旋升角的影响.引起切削平面和基面位置发生变化，使车刀工作时的前角和后角与车刀静止时的前角和后角的角度数值不同，如图1所示。

1.2螺旋升角对车刀两侧前角的影响车削蜗杆时由于螺旋升角的影响，使基面位置发生了变化，从而使车刀两侧的工作前角与静止前角的角度数值不相同。

如果车刀两侧切削刃均为Oo.切削就割顶利（如图2）。

由于蜗杆牙槽较宽、较深，需采用左右分层车削。

如在切削时工作前角是负前角，则切削不顺利，排屑也较困难.尤其是在螺旋升角较大情况下尤为突出。

为了改善上述状况，需在刃磨粗车刀时，考虑左右两侧面的工作前角和排屑，使切削右侧面的车刀工作前角大于等于0，有利于切削和排屑（如图3）。

2 车削蜗杆的工艺分析在普通车床上车削蜗杆.车床要有足够的刚性，刀具要有足够的强度，由于蜗杆牙齿较深，为使在切削过程中工件具有足够的刚性，可采取一端夹一端顶的方式安装工件.工件表面应包有薄铜皮，由三爪自定心卡盘夹紧。

蜗杆轴的加工工艺一、概述1 蜗杆轴类零件的功用与结构蜗杆轴是组成机械的重要零件，也是机械加工中常见的典型零件之一。

它支撑着其它转动件回转并传递扭矩，同时又通过轴承与机器的机架连接。

蜗杆轴类零件是旋转零件，其长度大于直径，由外圆柱面、圆锥面、内孔、螺纹及相应端面所组成。

加工表面通常除了内外圆表面、圆锥面、螺纹、端面外，还有花键、键槽、横向孔、沟槽等。

根据功用和结构形状，蜗杆轴类有多种形式，如光轴、空心轴、半轴、阶梯轴、花键轴、偏心轴、曲轴、凸轮轴等。

如图1图1 蜗杆轴2 蜗杆轴类零件的技术要求2.1 加工精度1)尺寸精度蜗杆轴类零件的尺寸精度主要指轴的直径尺寸精度和轴长尺寸精度。

按使用要求，主要轴颈直径尺寸精度通常为IT6-IT9级，精密的轴颈也可达IT5级。

轴长尺寸通常规定为公称尺寸，对于阶梯轴的各台阶长度按使用要求可相应给定公差。

2)几何精度蜗杆轴类零件一般是用两个轴颈支撑在轴承上，这两个轴颈称为支撑轴颈，也是轴的装配基准。

除了尺寸精度外，一般还对支撑轴颈的几何精度（圆度、圆柱度）提出要求。

对于一般精度的轴颈，几何形状误差应限制在直径公差X围内，要求高时，应在零件图样上另行规定其允许的公差值。

3)相互位置精度蜗杆轴类零件中的配合轴颈（装配传动件的轴颈）相对于支撑轴颈间的同轴度是其相互位置精度的普遍要求。

通常普通精度的轴，配合精度对支撑轴颈的径向圆跳动一般为0.01-0.03mm，高精度轴为0.001-0.005mm。

此外，相互位置精度还有内外圆柱面的同轴度，轴向定位端面与轴心线的垂直度要求等。

2.2 表面粗糙度根据机械的精密程度，运转速度的高低，轴类零件表面粗糙度要求也不相同。

一般情况下，支撑轴颈的表面粗糙度Ra值为0.63-0.16 μm ；配合轴颈的表面粗糙度Ra值为2.5-0.63μm3 蜗杆轴类零件的材料和毛坯3.1蜗杆轴类零件的材料蜗杆轴类零件材料的选取，主要根据轴的强度、刚度、耐磨性以及制造工艺性而决定，力求经济合理。

浅析普通车床蜗杆加工法以及维护保养措施摘要：普通车床结构相对较简单，具有径向和轴向自动走刀功能，可进行一般的常规加工，适合加工杂件、维修配件或为普通加工前的粗加工。

普通车床操作也是工科类大学生必修的实践教学课程，对数控技术、机电一体化技术等专业的学生来说，先进行普通车床操作的训练，待操作技能较熟练之后，再学习普通机。

普通车床的操作大有好处，众所周知，普通车床属于一种机电一体化器械，对普通车床进行科学的维护和保养能够让其各个元件的使用寿命有效的增长，同时能够在很大程度上避免车床发生突然性故障，这样就能够确保机床可以持续稳定的运转。

所以车床的日常维护保养工作对于保证车床的正常工作是相当重要的，本文结合笔者实际经验，对普通车床蜗杆加工法以及维护保养措施进行了论述。

关键词：普通车床；蜗杆加工；故障维护，措施引言在一般的机床加工行业中，普通车加工的切削量往往会超过60%。

熟练掌握普通车床操作技术也是学生就业的需要，我国现阶段的机械行业中，更需要既能操作普通机床又能操作普通机床的高技能人才。

随着连续高精确分度传动在现代机械传动产品中大量的使用，双导程蜗杆由于具有传动精度高以及啮合间隙可调整较小等优势，被较为广泛的采用。

以双导程蜗杆为例，探讨了其在普通车床（CA6140）上加工过程中存在的主要内容，包括：挂轮计算、刀具选择、操作方法等三个方面的内容，对生产过程中存在的主要内容进行了分析，提高了使用普通车床加工蜗杆的效率和质量。

普通车床的运行寿命及其效率发挥不但取决于棚床自身的性能同时还取决于车床的维护措施和日常使用措施。

科学的使用方法以及维护措施可以防止车床磨损过高，让车床随时处于良好的运行状态，减少故障发生次数，延长其运行寿命。

1.高质量的普通车床蜗杆加工法由于双导程蜗杆的导程较大，且在基准齿左右两侧的齿面存在着导程不相等以及间距较为精密等特点，在加工的过程中存在着挂轮计算与操作难度大等难点。

因此，本文以图1所示的零件作为分析对象，分析其在CA6140～床加工的技术方法。

蜗杆（平面二次包络蜗杆）的和蜗轮的加工作者：蓬莱祥林工具有限公司，纪永君一，蜗杆的加工球面包络蜗杆，又称二次平面包络蜗杆，弧面包络蜗杆，直廓环面蜗杆等等。

对于这种蜗杆的加工，主要的采用的原理是：刀具在一定的圆上按照一定的轨迹运行，蜗杆在绕自心的轴线旋转，最后就加工成了一个成品的蜗杆。

讲来十分的简单，但是，在实际的加工的工作中，由于由于其加工的特殊性，就十分容易的出现两大类问题：1.检测的问题2.加工的问题球面蜗杆的检验球面蜗杆的检验，可以用专用的球面蜗杆检查仪。

或者专用是工装检具。

能方便的检出齿形误差，周节误差等等数据。

也可以使用样板来进行检验。

但是，要求样板的精度形状等等一系列的数据来支持。

球面蜗杆的加工问题球面蜗杆在加工的工作中，十分容易的出现如下问题：1蜗杆的齿形的一边厚，一边薄2蜗杆的齿形两边厚，中间薄3蜗杆的齿形的两边薄，中间厚其实，以上的三种情况的出现，都是不正确的，这三种情况的蜗杆与蜗轮都不能正确的啮合，有时为了蜗轮蜗杆能进行基本“咬合”。

不得不研合，跑和，少者几个小时，多着几天，等将蜗轮蜗杆跑合好后，蜗轮的响应的齿厚已经很薄了，并且，蜗杆的齿形与蜗轮的齿形已经不是原来设计的齿形了。

其实，这种跑合的代价是：1损伤了蜗轮的应有齿厚。

2蜗轮与蜗杆的齿形的失真。

3齿形的单边啮合，减少了蜗杆的承载能力近百分之五十。

4蜗轮的齿形根部分出现了台阶，在安装的时候的中心难对正确。

他们的具体的啮合缺陷分析如下：a，第一种情况的出现，必然导致蜗杆的实际形成中心的不重合，在正常的啮合中，只有靠近理论齿厚的部分齿形进行啮合。

蜗杆的啮合位置偏向齿厚薄的一端，而齿厚后的一端就必然在啮合的齿形之外，至于能进行啮合的一端，也只限于齿厚合适的部分，齿厚薄的部分，齿形的两边都不接触，这时的蜗轮副的承载能力下降到n。

n=总承载能力/参加啮合齿数,并且，参加啮合的齿形角有误差。

即一侧有压力角的接触误差，并且，蜗轮副的间隙很快的就变大了。
