污水提升泵站实施方案一、前言。

污水提升泵站是城市污水处理系统中的重要组成部分，其作用是将低于污水管网的污水提升到管网之上，以保证污水能够顺利流入污水处理厂进行处理。

因此，污水提升泵站的设计和实施方案至关重要，直接关系到城市污水处理系统的运行效率和环境保护水平。

本文将围绕污水提升泵站实施方案进行详细阐述，以期为相关工程技术人员提供参考和指导。

二、污水提升泵站实施方案。

1. 地理环境调研。

在进行污水提升泵站的实施方案设计前，首先需要对所在地的地理环境进行调研。

这包括地形、地质、水文等方面的情况，以便为后续的工程设计提供依据。

2. 设计方案确定。

根据地理环境调研的结果，确定污水提升泵站的设计方案。

这包括泵站的选址、建筑结构、设备选型等内容。

在设计方案确定时，需要充分考虑污水处理系统的整体布局，确保泵站与其他设施的协调配合。

3. 设备采购与安装。

根据设计方案确定的设备选型，进行设备的采购和安装工作。

在采购过程中，需要考虑设备的质量、性能、售后服务等因素，确保所选设备符合工程要求。

在安装过程中，需要严格按照设计要求进行，确保设备安装牢固、稳定。

4. 运行管理规范。

制定污水提升泵站的运行管理规范，包括设备的日常维护、故障处理、安全管理等内容。

同时，对泵站的运行人员进行培训，确保其具备相关的操作技能和安全意识。

5. 环境监测与保护。

在污水提升泵站的实施方案中，需要重视环境监测与保护工作。

对泵站周边的环境进行监测，确保泵站的运行不对周边环境造成污染。

同时，采取相应的环境保护措施，减少污染物的排放，保护周边生态环境。

6. 安全管理与应急预案。

在污水提升泵站的实施方案中，安全管理与应急预案是至关重要的环节。

对泵站的安全隐患进行排查，制定相应的安全管理措施，确保泵站的安全运行。

同时，制定应急预案，对可能出现的故障和意外进行预案制定，以便及时有效地应对突发情况。

三、总结。

污水提升泵站的实施方案设计是一个复杂而又重要的工作，需要综合考虑地理环境、设备选型、运行管理等多个方面的因素。

污水厂厂外提升泵站及配套管网工程初步设计方案目录第一章总论 (5)1.项目概述 (5)1.1 项目名称、业主单位及设计单位 (5)1.1.1 项目名称 (5)1.1.2 项目主管单位 (5)1.1.3 设计单位 (5)1.2 项目设计依据和主要设计资料 (5)1.2.1 设计依据 (5)1.3 设计原则 (7)1.4 项目设计范围 (7)1.5***城市概况 (7)1.5.1历史沿革、城市性质及规模 (7)1.5.2自然条件 (8)1.5.3旅游资源 (9)1.5.4经济水平 (9)1.5.5城市总体规划 (9)1.6城南工业集中发展区控规 (11)1.6.1 城南工业区排水现状及存在问题 (11)1.6.2 城南工业区排水规划 (12)1.7工程建设的必要性 (13)第二章污水处理厂收集管网工程设计总则 (15)2.1设计年限 (15)2.2服务范围 (15)2.3 工程设计内容及设计原则 (15)2.3.1 设计内容 (15)2.4 排水体制的选择 (16)2.5污水处理厂规模及污水收集处理系统规划 (16)2.5.1给水量预测 (16)2.5.2污水量预测 (18)2.5.3污水处理系统规划 (18)第三章污水提升泵站及倒虹管设计 (21)3.1污水收集处理系统调整 (21)3.1.1对规划方案的调整 (21)3.1.1污水处理系统的确定及总体运行方式 (24)3.2污水提升泵站及倒虹管规模 (24)3.2.1泵站规模 (24)3.2.2倒虹管规模及计算依据 (24)3.3污水量设计参数及主要管道水力计算公式 (25)3.3.1 污水管网主要水力计算公式 (25)3.3.2 主要水力学设计参数 (26)3.4倒虹管设计 (26)3.4.1 管道穿越河流方案 (26)3.4.2沱江河倒虹管设计 (27)3.5压力管道设计 (28)3.5.1 压力检查井 (28)3.5.2 压力放气井 (28)3.5.3 水锤消除 (29)3.5.4 事故排放口 (29)3.6倒虹管施工 (29)3.7 污水提升泵站设计 (31)3.7.1泵站工艺设计 (31)3.7.2泵站电气设计 (32)3.7.3泵站自控设计 (32)3.7.5泵站结构设计 (41)3.7.6机械、通风设计 (45)第四章环保、安全及节能 (48)4.1 环境保护 (48)4.2 项目实施过程中的环境影响及对策 (48)4.2.1 工程建设对环境影响 (48)4.2.2 环境影响的缓解措施 (49)4.3 项目建成后的环境影响及对策 (50)4.3.1提升泵站对周围的环境影响 (50)4.3.2 对环境影响的对策 (51)4.4安全卫生 (51)4.4.1 主要危害因素分析 (51)4.4.2 安全卫生防范措施 (52)4.5节能设计 (538)4.5.1 能源构成 (538)4.5.2 耗能组成 (538)4.5.3 节能措施 (538)第一章总论1. 项目概述1.1 项目名称、业主单位及设计单位1.1.1 项目名称项目名称：***第二污水厂厂外提升泵站及配套管网工程（污水提升泵站及倒虹管）1.1.2 项目主管单位项目业主单位：***堤防和供排水管理处1.1.3 设计单位项目设计单位：***研究院***公司1.2 项目设计依据和主要设计资料1.2.1 设计依据本方案设计依据国家和地方的经济和社会发展规划，国家有关法律、法规、政策，国家有关机构发布的工程建设方面的标准、规范、定额，业主提供的有关资料。

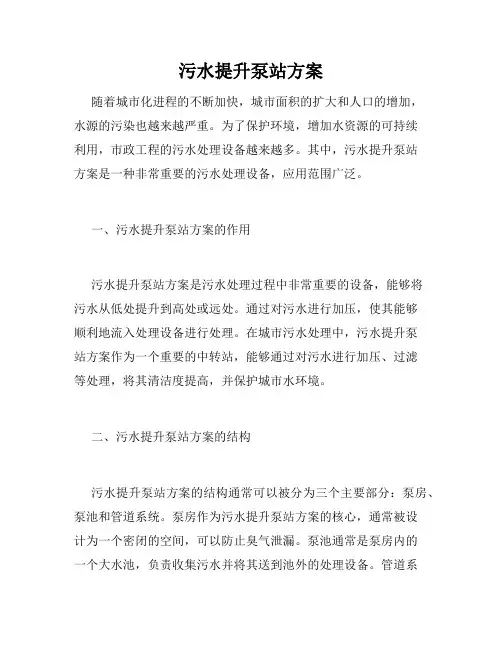

污水提升泵站方案随着城市化进程的不断加快，城市面积的扩大和人口的增加，水源的污染也越来越严重。

为了保护环境，增加水资源的可持续利用，市政工程的污水处理设备越来越多。

其中，污水提升泵站方案是一种非常重要的污水处理设备，应用范围广泛。

一、污水提升泵站方案的作用污水提升泵站方案是污水处理过程中非常重要的设备，能够将污水从低处提升到高处或远处。

通过对污水进行加压，使其能够顺利地流入处理设备进行处理。

在城市污水处理中，污水提升泵站方案作为一个重要的中转站，能够通过对污水进行加压、过滤等处理，将其清洁度提高，并保护城市水环境。

二、污水提升泵站方案的结构污水提升泵站方案的结构通常可以被分为三个主要部分：泵房、泵池和管道系统。

泵房作为污水提升泵站方案的核心，通常被设计为一个密闭的空间，可以防止臭气泄漏。

泵池通常是泵房内的一个大水池，负责收集污水并将其送到池外的处理设备。

管道系统则是连接泵房和泵池的一系列管道，负责将污水从泵房输送到泵池。

三、污水提升泵站方案的选型标准正确选型是污水提升泵站方案的前提条件。

在决定选型之前，需要确定污水的流量、压力、水头和输送距离等参数。

此外，还需要考虑选用的泵的类型和示意图，以及设计泵的工作条件，以保证泵的长期稳定运行。

四、污水提升泵站方案的维护和保养为了保证污水提升泵站方案的长期稳定运行，需要对其进行定期的维护和保养。

维护包括检查泵的机械状态、清洁泵房和泵池、更换老化的管道和阀门等等。

保养通常包括定期更换泵的密封件、轴承和轮子，以及对泵进行全面的检查。

总之，污水提升泵站方案是保护城市水环境和水资源可持续利用的非常重要的污水处理设备。

正确选型和定期维护是保证其长期稳定运行的前提条件。

采用正确的污水提升泵站方案，可以极大地提高污水处理的效率，保护城市水环境，为人民群众创造更好的生活条件。

1、调蓄池概况调蓄池调蓄容积600m3，调蓄池平面内空尺寸为L×B=17.2m×11.2m，有效水深3.0m。

调蓄池有2个冲洗廊道，轴距宽度为6m。

调蓄池含一座提升泵站，泵站内设两组泵，一组泵为初雨水提升泵，压力管出水至一体化提升回用设施，另一组为冲洗水提升泵，压力管出水进入附近DN500市政污水管。

2、冲洗水提升泵2.1水泵流量计算设2台提升泵，1用1备。

调蓄池有2个冲洗门，每个冲洗储存室的水量为21m3，总水量为21×2=42m3，泵站集水池尺寸为4.6×2.0×0.95m=8.74m3（泵站尺寸计算详见后面内容），总水量为42+8.7=50.7m3，冲洗水泵流量确定为50m3/h，排空时间为1.0h。

将其中1台泵安装于集水坑中，集水坑尺寸为L×B×H=0.8×0.8×0.8m，用于检修时泵站排水，另一台水泵安装于泵站底，平常两台泵互为备用提升冲洗水。

单台水泵流量为50m3/h=0.014m3/s2.2水泵扬程计算：H=H ST（静扬程）+Σh（水头损失）+富裕水头h3（1）静扬程计算：水泵工作最低水位：为集水坑中水泵的停泵水位即泵站底标高286.25m，另一台水泵停泵水位为287.00m，水泵工作最高水位：冲洗完成后水位=冲洗水量/调蓄池表面积+调蓄池池底标高=50.7/(17.2×11.2)+286.25=0.26+286.25=286.51m（泵站集水池增加水量忽略不计）。

提升水管至市政污水检查井地面标高293.34m，井底标高291.76m，本次设计压力管出水口管顶标高为292.34m。

静扬程H ST=292.34-286.25=6.09m（2）水头损失计算：Σh=沿程损失h1+局部损失h2沿程损失h1：根据《室外排水设计规范（2016版）》，泵站出水管流速宜为0.8～2.5 m/s；暂选取出水管流速为1.5m/s。

万顷沙镇污水处理厂中心站厂外管网工程提升泵站施工组织设计施工单位：广州建安集团有限公司2010年7月1日关于将提升泵站改为沉井施工方案的报告致：业主、环保工程研究设计院、宏元监理公司万顷沙镇污水处理厂中心站厂外管网工程中提升泵站原设计为首先做开挖，然后做基础，再做泵站结构。

根据地勘资料提供的情况，该提升泵站基础为人工填土层、淤泥、淤泥质粘土构成。

由于提升泵站紧邻快速公路桩基，与周边公路相隔较近，现场施工条件不允许大面积开挖提升泵站基础。

考虑到本工程工期较短，不宜采用其他支护条件下开挖基础。

如果能用沉井结构进行施工，将不会影响周边设施基础及满足业主要求的施工任务。

为此，我方在原设计的结构图中将泵站的结构改为沉井结构施工方案，增加了刃脚和临时支撑结构，以保证结构在下沉过程的安全。

附：1、沉井施工方案2、沉井设计修改图纸3张广州建安集团有限公司 2010年7月1日沉井施工方案1.1 概述1.1.1 工程概况本工程为万顷沙镇污水处理厂中一个提升泵站，尺寸为6.7m×6.4m×5.7m 沉井平面为口字形，沉井顶至刃脚的高度为6.5m。

1.1.2 地质条件沉井入土深为6.5m，从上至下穿入土层为：人工填土层、淤泥、淤泥质粘土。

1.2 施工方案总体设想沉井分2节下沉，第一节高度取3.8m。

第一节下沉到位时，沉井嵌入土中趋于稳定。

第二节高2.7m完成整个沉井的下沉。

1.3、劳动力设备及其他劳动力计划表1.4材料计划混凝土采用商品混凝土，随时可供采购。

钢筋等其他材料就近采购。

1.5、机械设备投入计主要施工机械设备表1.6、检测设备根据本工程的特点，检测的主要有以下四类：测量设备；沉降观测设备；砼强度的检测设备。

本工程的检测设备如下：检测仪器明细表1.7 主要施工方法1.7.1 施工工艺流程施工工艺流程如下框图所示。

施工工艺流程图1.7.2 施工流程示意图步骤图例说明130cm厚 槽 钢 四 周 焊 接 支 撑5cm6cm8cm30cm厚 槽 钢 四 周 焊 接 支 撑3.8m在垫层基础上浇筑第一节沉井。

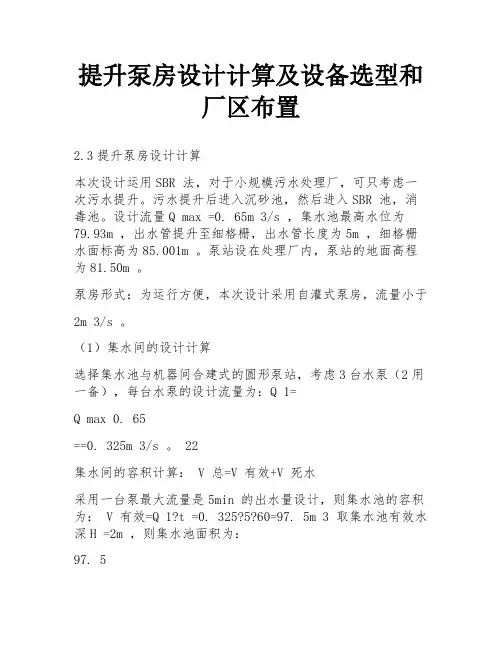

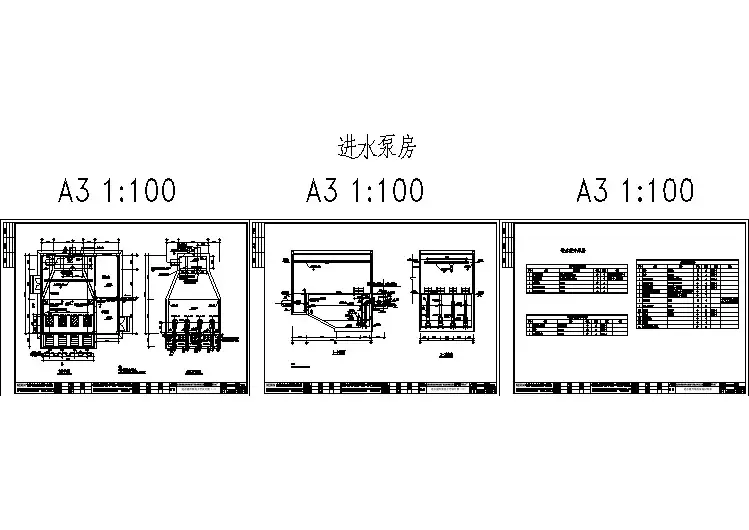

提升泵房设计计算及设备选型和厂区布置2.3提升泵房设计计算本次设计运用SBR 法，对于小规模污水处理厂，可只考虑一次污水提升。

污水提升后进入沉砂池，然后进入SBR 池，消毒池。

设计流量Q max =0. 65m 3/s ，集水池最高水位为79.93m ，出水管提升至细格栅，出水管长度为5m ，细格栅水面标高为85.001m 。

泵站设在处理厂内，泵站的地面高程为81.50m 。

泵房形式：为运行方便，本次设计采用自灌式泵房，流量小于2m 3/s 。

（1）集水间的设计计算选择集水池与机器间合建式的圆形泵站，考虑3台水泵（2用一备），每台水泵的设计流量为：Q 1=Q max 0. 65==0. 325m 3/s 。

22集水间的容积计算： V 总=V 有效+V 死水采用一台泵最大流量是5min 的出水量设计，则集水池的容积为： V 有效=Q 1?t =0. 325?5?60=97. 5m 3 取集水池有效水深H =2m ，则集水池面积为：97. 5F ===48. 75m 2H 2死水容积为最低水位以下的容积：设吸水喇叭口距池底高度取0.5m ，最低水位距喇叭口0.5m 。

则： V 死水=48.75?1=48.75m 3V 总=V 有效+V 死水=48. 75+48. 75=97. 5m 3 集水池水位为：h 1=2+0. 5+0. 5=3mV 有效集水池总高为：H =h 1+h 2=3+0. 5=3. 5m （超高h 2取0.5m ）（2）泵房机器间设计计算经过格栅的水头损失为0.07m①集水池正常工作水位与所需提升经常高水位之间的高差为：85. 001-(79. 93-3) =8. 071m ②出水管管线水头损失每一台泵单用一根出水管，其流量为Q max 0. 65Q 1===0. 325m 3/s ，选用管径为DN600mm ，的铸铁管，差22手册可得流速v =1. 33m /s （介于0.8～2.5m 之间），1000i=3.68。

1、泵站工艺计算泵站设计分为两个泵组，其中一个用于抽排箱涵旱季污水。

另一个用于提升内湖水进行河道补水。

2、补水泵组（1）泵组规模：补水泵组规模：：设计抽排规模为3.0万m3/d。

30000=24÷=÷÷Ls60Q/34760（2）泵站主要设计参数：设计最低运行水位：1m设计最高运行水位：2m设计水位：1.60m（F1内湖水位）出水管水面高程为：4m则最小提升高度=4-2=2m设计提升高度=4-1.6=2.4m最大提升高度=4-1=3m（3）泵组扬程设计计算估算安全水头0.5m ，站内管线水头损失2m,格栅水头损失0.2m ；根据Q 查水力计算表得，出水总管：DN=600mm ；V=0.8m/s ；1000i=1.37。

站外输水管直接接入通过压力PE 管（L=1562m ）输送至补水点，则沿程损失：（H 3=(10.67 Q^1.852L)/(C^1.852 D^4.87)+ H 32H 3=3.11+0.36=3.47m局部损失：DN=600mm ；V=0.8m/s ；1000i=1.37。

DN600弯头（90°）8个（ξ=1.01），出口（ξ=0.3），三通1个（ξ=1.5） m g v H 36.08.928.088.102)5.13.0801.11(2223=⨯⨯=++⨯+= 则对应最低工作扬程=2+0.5+2+0.2+3.47=8.17m设计扬程=2.4+0.5+2+0.2+3.47=8.57m最高工作扬程=3+0.5+2+0.2+3.47=9.17m设计扬程选择H=11m 。

复核如下：泵站扬程H>H 1+H 2+H 3+H 4其中：H 1为站内管线水头损失，H 2为安全水头，H 3为站外管线水头损失，H 4为提升水头。

站内管线含DN250弯头一个（ξ=0.87），DN250×300异径管一个（ξ=0.05），DN300弯头一个（ξ=0.78），伸缩节一个（ξ=0.21），DN300蝶阀一个（ξ=0.30），DN300单向阀一个（ξ=3.5），，DN300电动阀一个（ξ=0.30），丁字管一个（ξ=2.02），V=2.68m/s ，1000i=36.1g h 220νξ∑= 则m g v H 30.38.9268.203.92)02.230.05.330.021.078.005.087.01(221=⨯⨯=++++++++=;DN300管沿程损失=6.87×36.1=0.25m取安全水头H 2=0.5m;出水管： H 3=3.43m提升高度H 4=4-1=3mH=3.30+0.5+3.47+3+0.25=10.52m所选水泵H=11m>10.52米，所选设计扬程合理。

应用技术与设计2018年第07期55科技发展的飞速发展，带动了传统行业的技术革新。

在新技术的指引下污水行业中高新技术的运用也越来越多。

一体化污水处理提升泵站，因其具有占地小施工周期短等传统污水提升泵站无可比拟的优点，并且能通过运平台等服务平台可进行自动控制及报警，在污水处理领域的使用也越加广泛。

1　一体化污水泵站与传统污水泵站的比选传统污水处理系统中，污水通过重力流方式接入污水处理厂（站），当污水未能通过重力流输送时，往往需要在中间选择合适的地方加建污水提升泵站。

传统污水提升泵站传统泵站一般采用钢筋混凝土结构，泵站一般包含格栅间、集水池、配电室、值班室等，占地面积较大，投资较高。

而一体化污水提升泵站一般采用耐腐蚀玻璃钢结构，格栅集水池配电室等均集成在一个筒体内。

项目一体化泵站污水传统污水泵站占地面积预制泵站系统集成度高，占地面积约10平方米，可建于地下无需征地占地面积大，征地成本高施工周期施工量小，施工期短施工程序多周期较长控制系统可实现泵站远程控制、无人值守，自动报警需专人管理泵站防漏出厂前进行防渗漏压力测试，100％不渗漏由于地层不稳定产生裂缝，不防漏。

泵站臭气泵站可自清洁底部，最大程度的降低泵站底部的淤积，减少臭气产生平坦的泵坑底部设计、较长的水力停留设计易产生淤积和臭气室外安装要求可广泛安装于室外、绿化带、道路等场所。

尤其在施工作业面小、人口密度大、建筑集中的地方更有优势要求有开阔的施工空间投资及维护成本投资成本比传统式混凝土泵站节省大约10%—15%。

可实现无人值守，无需人工成本，设备运营费用低前期投资成本较高，需要专人值守，人力成本较高，设备运营费用较高分期建设根据建设需求分期埋设，筒体设备可重复利用土建按远期一次建成，设备分期安装3　泵站设计3.1　工程概况西湖一路污水提升泵站位于某镇西湖广场附近，污水提升泵站服务面积为78.98ha，服务人口约0.87万人，区域内远期合流制占比按30%计，地下水渗入量按10%计，截流倍数n 0=3。

污水提升泵站工程方案一、概述随着城市化进程的加快和人口的不断增加，城市污水处理成为了一个急迫的问题。

随之而来的是需要对污水进行提升和处理的需求。

而污水提升泵站就是为了解决这个问题而存在的。

本文就是对污水提升泵站的工程方案进行详细的解析和讨论。

二、工程背景污水提升泵站主要用于将污水从低位区域提升到高位区域，从而方便进行后续的处理。

而污水提升泵站的建设主要是为了解决以下几个问题：1、解决下水道低洼地带的排水问题；2、解决高楼大厦、地下室等特殊区域的污水排放问题；3、满足城市排水管网的整体规划和布局。

在城市化进程中，这些问题成为了城市管理的一个重要难题。

三、工程方案1、确定泵站位置首先要确定泵站的位置，泵站的位置应当选在污水源头附近，以减少污水管线的长度和泵站的提升高度。

同时，泵站的位置还要考虑到周边环境，避免对周边居民和环境造成影响。

2、确定泵站规模泵站的规模取决于所服务的区域的污水产生量和提升高度。

根据实际情况进行测算和设计，确定所需要的泵的数量和提升高度。

3、设备选择在污水提升泵站的建设中，泵的选择非常重要。

首先要根据所需提升高度和流量来确定泵的类型和规格，同时要考虑泵的可靠性和维护成本。

另外，还要选择合适的管道、阀门、仪表等配套设备，以确保泵站的正常运行。

4、建筑物设计泵站的建筑物设计也是工程方案中一个重要的环节。

首先要考虑到建筑物的防水、防腐、耐用性等要求，以满足泵站长期稳定运行的需求。

其次，要考虑到建筑的美观性和环保性，避免对周边环境的影响。

5、自动化控制系统为了确保泵站的安全稳定运行，以及提高运行效率，需要对泵站进行自动化控制。

通过智能控制系统来实现对泵的启停、运行状态的监控和自动调节，以及故障报警和远程监控等功能。

6、安全环保措施在建设污水提升泵站的过程中，要充分考虑安全和环保问题。

在施工过程中要确保施工人员和周边居民的安全，同时要对建设过程中产生的污水和废料进行合理处理，避免对周边环境造成影响。

污水提升泵站主要用于提升拟建截流箱涵旱季截流污水及雨季2倍截流规模的混流水，并将其转输至污水处理厂处理。

不同边界条件下，污水提升泵站所需提升水量如下表所示：表1.1-1不同边界条件下污水泵站提升水量分析根据上表分析，以近期雨季设计流量作为格栅设计流量，并以近期旱季设计流量进行校核；同时通过泵组的灵活组合，适应近期流量的波动及中远期流量的减少工况。

1.1拦污栅鉴于本工程截流箱涵进水仅来自于各河道的总口截流混流污水，而各河道总口截流处均设有格栅间隙为40mm的抓斗式拦污栅，故本拦污栅定位为中格栅，是污水提升泵站的预处理设施，可去除大尺寸的漂浮物或悬浮物，以保护进水泵的正常运转，并尽量去掉那些不利于后续处理过程的杂物。

根据格栅特点及设计经验，拟采用抓斗式格栅除污机。

1.1.1 总体设计说明栅条的断面主要根据过栅流速确定，过栅流速一般为0.6～1.0m/s，栅槽内流速0.5m/s左右。

如果流速过大，不仅过栅水头损失增加，还可能将已截留在栅上的栅渣冲过格栅，如果流速过小，栅槽内将发生沉淀。

1.1.2 雨季工况设计（1）设计参数：栅条净间隙为b=20.0mm 格栅倾角δ=75°雨季栅前流速ν1=0.7m/s 雨季过栅流速ν=0.9m/s（2）设计规模Q max：格栅井设置2组，旱季运行1组，雨季运行2组，则每组格栅过流水量为3.00万m 3/d （0.35m 3/s ）。

（3）栅前水深h ：拟建污水泵站处箱涵底高程约-3.79m ，根据水力计算，当箱涵宽度为2.5m 、坡度为0.001、糙率为0.014时，雨季箱涵水深约0.31m ，即栅前进水井水位为-3.48m ；栅前进水井及格栅后井底高程按-4.65m 设计，格栅前井底高程比格栅后井底高程高0.2m ，则格栅前井底高程为-4.45m ，考虑格栅前闸孔0.02m 的水头损失，则格栅前水深h=4.45-3.48-0.02=0.95m 。

（4）格栅计算说明： Q max —最大设计流量，m 3/s ； α—格栅倾角，度（°）；h —栅前水深，m ； ν—污水的过栅流速，m/s 。
