电磁兼容原理及应用试题及答案

EMC工程师电磁兼容考题附答案1．下列哪一个是欧盟强制认证标志（D）A、CCCB、FCCC、KCCD、CE2．下列哪一项不属于EMI（C）A、CEB、CTEC、CSD、RE3．EMC控制技术主要有滤波、屏蔽和（A）A、接地B、隔离C、降噪D、铺地4．如果要降低电容谐振点的阻抗，可以采取（A）A、两个相同容值的电容并联B、两个不同容值的电容并联C、两个相同容值的电容串联D、两个不同容值的电容并联5．下面哪个是CE标准（A）A、EN55032B、EN61000-6-3C、EN61000-4-3D、EN61000-3-36．关于峰值检波、准峰值检波、平均值检波，测量时间最短的是（A）A、峰值检波B、准峰值检波C、平均值检波D、峰值检波与准峰值检波两种7．SURGE LV3等级，线对地测试电压是多少kV？（C）A、2B、1C、4D、0.58．ESD测试中，对金属部件进行静电放电，采用哪种枪头？（B）A、圆形B、尖形C、椭圆形D、正方形9．一般企业EMC标准中，对EMI的余量要求是多少dB？（A）A、6B、3C、0D、210．EMC包含哪两个部分？（C）A、CE&REB、CS&RSC、EMI&EMSD、ESD&EFT/B11. 电磁干扰的三要素是（C）A、传导干扰辐射干扰空间干扰B、EMIEMSEMCC、干扰源耦合路径敏感设备D、干扰源、耦合路径、被干扰设备12. GB4343.2标准中对于浪涌试验相位角要求的变化是（D）A、正负脉冲分别0︒90︒ 180︒ 270︒B、正负脉冲分别90︒ 270︒C、正负脉冲分别0︒180︒D、正脉冲90︒负脉冲270︒13.信息技术设备的EMC发射试验依据标准为（C）A、GB17443B、GB4824C、GB9254D、GB4343.114.照明器具和灯具的EMC发射试验依据标准为（A ）A、GB17443B、GB4824C、GB9254D、GB4343.115.家用电器和电动工具的EMC发射试验依据标准为（D）A、GB17443B、GB4824C、GB9254D、GB4343.116.工科医（ISM）射频设备的EMC发射试验依据标准为（B）A、GB17443B、GB4824C、GB9254D、GB4343.117.导致地线骚扰问题的根本原因是（A）A、地线阻抗B、负载阻抗C、辐射骚扰D、传导骚扰18.电源线滤波器的作用是抑制（C）沿着电源线传播。

电磁兼容设计与测试考试试题及答案一、选择题1. 电磁兼容（EMC）是指：A. 电器产品与电磁场无任何相互作用的状态B. 电器产品能够在电磁环境中正常运行的能力C. 电器产品从一种电磁环境切换到另一种电磁环境的能力D. 电器产品利用电磁场进行数据传输的能力答案：B2. 电磁兼容设计的主要目标是：A. 降低电磁辐射B. 提高电气安全性C. 提高设备的可靠性和稳定性D. 增强产品的市场竞争力答案：C3. 以下哪项不是电磁兼容测试的内容：A. 电磁辐射测试B. 电磁抗扰度测试C. 电磁波传输测试D. 电磁兼容性分析测试答案：D4. 使用屏蔽材料是一种常见的电磁兼容设计方法，其原理是：A. 吸收电磁辐射B. 反射电磁辐射C. 屏蔽电磁辐射D. 弱化电磁辐射答案：C5. 所谓电磁波传输测试是指对电器产品的：A. 电磁辐射进行测试B. 电磁抗扰度进行测试C. 信号传输能力进行测试D. 外壳材料进行测试答案：C二、问答题1. 请简要说明电磁兼容设计的重要性以及可能产生的影响。

电磁兼容设计的重要性在于确保电器产品能够在电磁环境中正常运行，同时不对其他设备或环境产生干扰。

如果电磁兼容设计不合理，产品可能会对其他设备产生干扰，造成通信故障、设备损坏等问题。

此外，一些特殊行业如医疗、军事等对电磁兼容要求更加严格，不合格的产品可能会导致严重的后果。

2. 请列举至少三种电磁兼容设计的方法，并简要说明其原理。

a. 使用屏蔽材料：屏蔽材料能够吸收或反射电磁辐射，从而减少辐射泄漏到周围环境中。

b. 路径分隔设计：通过减少电磁信号传输路径的共享，避免不同电路间的电磁耦合，降低干扰风险。

c. 地线分离设计：将数字电路和模拟电路的地线分开设计，防止模拟信号的干扰对数字信号产生影响。

三、案例分析某通信设备公司开发了一款新的无线路由器产品，但在电磁兼容测试中发现其在高功率发射模式下会对附近的无线电设备产生较大的干扰。

请根据提供的信息回答以下问题：1. 分析该问题可能的原因，并提出可能解决方案。

《电磁兼容与可靠性技术》题集一、选择题（共10小题，每题4分，共40分）1.电磁兼容（ EMC）是指电气或电子设备在共同的电磁环境中能执行其功能的（（（）能力，同时不会对其环境中的任何设备产生无法忍受的电磁干扰。

A.（相互独立且互不干扰B.（相互协调且共同工作C.（单向影响且正常工作D.（相互兼容且互不干扰答案：D2.下列哪项不是电磁干扰的三要素之一？（（）A.（干扰源B.（传播路径C.（敏感设备D.（电磁屏蔽材料答案：D3.在进行电磁兼容性设计时，下列哪项措施主要是为了减小辐射干扰？（（（）A.（使用滤波器消除传导干扰B.（对电缆进行屏蔽处理C.（增加设备的接地电阻D.（采用差模信号传输答案：B4.关于电磁兼容性测试，下列说法错误的是（（）。

A.（电磁兼容性测试是验证设备或系统是否满足电磁兼容性要求的重要手段B.（辐射发射测试用于测量设备在无意识情况下产生的电磁辐射C.（传导发射测试主要用于评估设备通过电源线、信号线等传导途径产生的干扰D.（辐射敏感度测试是评估设备在受到外部强电磁场干扰时，其性能是否会受到影响，测试时通常不需要专门的测试场地答案：D5.在电子设备的接地设计中，下列哪种接地方式可以有效抑制高频干扰？（（（）A.（单点接地B.（多点接地C.（混合接地D.（浮地答案：B二、填空题（共7小题，每题5分，共35分）1.电磁兼容性的三个主要方面是_________、电磁抗扰度和电磁环境兼容性。

答案：电磁发射2.在进行电磁兼容性设计时，常用的三种基本方法是_________、滤波和接地。

答案：屏蔽3.辐射干扰主要通过_________和_________两种途径传播。

答案：空间波；地表面波4.在进行传导发射测试时，通常使用_________来模拟设备对电网或其他设备的干扰。

答案：人工电源网络（AMN）或线性阻抗稳定网络（LISN）5.电磁兼容性标准通常分为_________标准和_________标准两大类。

电磁兼容性基础理论与实践考试试卷（答案见尾页）一、选择题1. 电磁兼容性的定义是什么？A. 电磁兼容性是指电子设备在各种电磁环境中能够正常工作的能力。

B. 电磁兼容性是指电子设备在各种电磁环境中不会产生干扰的能力。

C. 电磁兼容性是指电子设备在各种电磁环境中能够正常工作的能力和不会产生干扰的能力。

D. 电磁兼容性是指电子设备在各种电磁环境中不会受到干扰的能力。

2. 电磁兼容性中的“兼容”是指什么？A. 电子设备可以在同一环境中工作。

B. 电子设备可以在不同环境中工作。

C. 设备之间的相互作用不会产生不良影响。

D. 设备之间的相互作用不会产生干扰。

3. 电磁兼容性测试的主要目的是什么？A. 确保设备在正常工作条件下不会产生干扰。

B. 确保设备在异常工作条件下不会产生干扰。

C. 确保设备在不同环境条件下都能正常工作。

D. 确保设备之间的相互作用不会产生干扰。

4. 电磁兼容性中的“EMI”代表什么？A. 电磁干扰B. 电磁辐射C. 电磁感应D. 电磁兼容5. 电磁兼容性中的“EMC”代表什么？A. 电磁干扰B. 电磁辐射C. 电磁感应D. 电磁兼容6. 什么是电磁兼容性的“三大抗扰度测试”？A. 射频辐射抗扰度测试、电快速瞬变脉冲群抗扰度测试、电压暂降短时中断抗扰度测试。

B. 电磁场抗扰度测试、射频辐射抗扰度测试、电压暂降短时中断抗扰度测试。

C. 射频辐射抗扰度测试、电快速瞬变脉冲群抗扰度测试、电源电压暂降抗扰度测试。

D. 电磁场抗扰度测试、电磁辐射抗扰度测试、电源电压暂降抗扰度测试。

7. 什么是电磁兼容性的“标准”？A. 一组规定的性能指标和要求。

B. 一组规定的试验方法和结果。

C. 一组规定的产品规格和技术要求。

D. 一组规定的测试标准和规范。

8. 电磁兼容性中的“频率范围”是指什么？A. 电子设备使用的特定频率范围。

B. 电磁波的传播范围。

C. 电磁干扰的传播范围。

D. 电磁兼容性测试的频率范围。

2010至2011学年第 Ⅱ 学期电磁兼容技术 试卷A 卷出卷教师：徐回忆 适应班级：自动0801-0806考试方式：开卷 本试卷考试分数占学生总评成绩的 80 % 题号一二三四五六七八九十总分核分人得分复查总分 总复查人（本题 30分，每小题5分）名词解释1. 电磁兼容性：2. 电磁骚扰：3. 电磁干扰：4. 抗扰性：5. 电磁兼容电平：6. 电磁兼容三要素：《电磁兼容技术》试卷 第 1 页 （ 共 6 页 ）（本题 40分，每小题5分）二、简答题：1. 电磁骚扰的传播方式有哪些？各自的特点是什么？2. 为了减少磁场耦合，常采用哪些措施？3. 对产品的电磁兼容性设计应从哪几个方面进行？4. 电磁屏蔽的原理是什么？《电磁兼容技术》试卷 第 2 页 （ 共 6 页 ）得分 评卷人得分 评卷人学院名称 专业班级： 姓名： 学号：密 封 线 内 不 要 答 题┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密┃┃┃┃┃┃┃┃┃┃┃ 封 ┃┃┃┃┃┃┃┃┃┃┃ 线┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃5. 透明屏蔽窗有哪几种？使用时要注意什么问题？6. 滤波器的插入损耗指的是什么？7. 为什么经过滤波的电源线要尽量远离各种信号源？8. 常用的浪涌抑制器有哪些？各自的特点是什么？《电磁兼容技术》试卷 第 3 页 （ 共 6 页 ）（本题 20 分，每小题10分）三、论述题1． 接地是电磁兼容的基本技术之一，是论述一下什么是接地，并讲述一下安全接地和干扰接地的方法？《电磁兼容技术》试卷 第 4 页 （ 共 6 页 ）学院名称 专业班级： 姓名： 学号：密 封 线 内 不 要 答 题┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密┃┃┃┃┃┃┃┃┃┃┃ 封┃┃┃┃┃┃┃┃┃┃┃ 线┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃2.随着电子技术及大规模集成电路的广泛应用，电磁干扰及电磁环境日趋复杂，因此在电子设备在设计中就应该减少电磁骚扰的输出并提高抵抗电磁骚扰的能力。

电磁兼容原理与应用考题一、简答题（每题8分）1、写出电磁干扰三要素，并简要说明其含义。

2、写出电振子和磁振子的远区场电磁分布（注意矢量方向）。

3、叙述瞬态干扰的特征，并举出三种瞬态干扰。

4、写出电磁兼容性预测算法的四级筛选。

5、写出四种常见的抑制电磁干扰技术，简要说明其含义。

6、写出电磁干扰滤波器安装时需要注意的的事项。

二、某无线发射机频率为450MHz ，基波辐射功率为10dBW ，预测其其二次谐波和三次谐波辐射功率。

已知发射机谐波模型统计如表。

（12分）三、电磁兼容中常用纵向扼流圈抑制地线干扰，其等效电路图如图所示。

已知信号频率为f ，12,12,22RC RC RL L L M fM RC π=<<==>>，分析证明纵向扼流圈的差模低阻抗，共模高阻抗。

（14分）四、已知反射损耗()20lg 20lg4w w Z R t Z ηη+=-=，其中Z w 为空间波阻抗，金属特性阻抗7(1)(1 3.6910j j η-=+≈+⨯gLR1）计算厚度为0.5mm的铜板在远区场对频率100MHz的入射平面波的屏蔽效能。

（8分）2）把该铜板换成两块厚度分别为0.5mm的铜板，中间间隔空气隙，隙厚度为d，计算当d分别为多少时，多层屏蔽体取得最大和最小的屏蔽效能，并计算屏蔽效能的值。

（6分）五：如图所示的部分屏蔽的电容耦合模型，U1为骚扰源电压。

1）、将电路化简单为平面电路图，写出U N的表达式；（5分）2）、当R分别为低阻抗的时，化简U N；（3分）3)、说明相应的抑制措施。

（4分）答案简答题（每题8分）一、 简答题：1、写出电磁干扰三要素，并简要说明其含义。

电磁干扰源，耦合路径，敏感设备称作电磁干扰的三要素。

电磁干扰源指产生电磁干扰的元件。

器件，设备等；偶和途径又称耦合通道，指能量从干扰源到敏感设备的媒介和通道；敏感设备，是指对电磁干扰产生响应的设备。

2、写出电振子和磁振子的远区场电磁分布（注意矢量方向）。

选择题1、媒体常提及以下令人头疼的环境污染公害有水质、空气、噪音和电磁污染等，属于电磁兼容涉及内容的是_ _2、1881年英国科学家希维赛德发表了《__论干扰_》一文，从此拉开了电磁干扰问题的序幕。

P113、电磁兼容的英文名称或简称是_EMC___p74、我国2000年正式启动中国电磁兼容认证制度，被包含在其后发布推行的3C认证内容中（3C标志）电子产品需要通过3C认证，3C认证是指___中国强制认证___5、理想的电磁屏蔽材料应该有良好的导电性和导磁性，因此，下述材料（铜、钢、铝、硅钢等）作为屏蔽材料时，其电磁屏蔽效能最好的是___硅钢___6、EMI（Electromagnetic interface 电磁干扰）滤波器在安装时，正确的是___可靠地接机壳____P168【可靠地接机壳】7、常用EMI滤波原件是电容（C）电感（L）具有独特的材料和结构，其主要目的_______ 【减少寄生】p1558、共模扼流圈常常被附加做电源输入线，其主要作用是________【抑制共模干扰】P1559、通常EMI滤波器可以分为低通、高通、带通和带阻滤波器四类。

但由于干扰信号频谱通常远高于有用信号频谱，所以，_低通__滤波器最为常用。

P13310、为保持电磁屏蔽的完整性，需在屏蔽体开显示窗口的地方，必须进行特殊处理，下面处理“不当”的是_普通处理（加玻璃）、特殊处理（加金属网，隔离舱，截止波导管）__P198 11、有人说：接地对电子系统的重要性无论如何强调都不过分。

下述关于“接地”的说法正确的是_P203___12、当双面PCB板布线时，为减少线间的信号寄生耦合，两面的导线应尽量避免_相互平行P220_【相互垂直、平行、斜交、弯曲走线】13、在PCB布线中，尽量_减少_信号线与地线（最短）围成的面积，是增强电路抑制噪声能力的“武林秘笈”之一。

接地或电源的图形尽可能要与数据流动的方向平行，就是这个秘笈具体的体现。

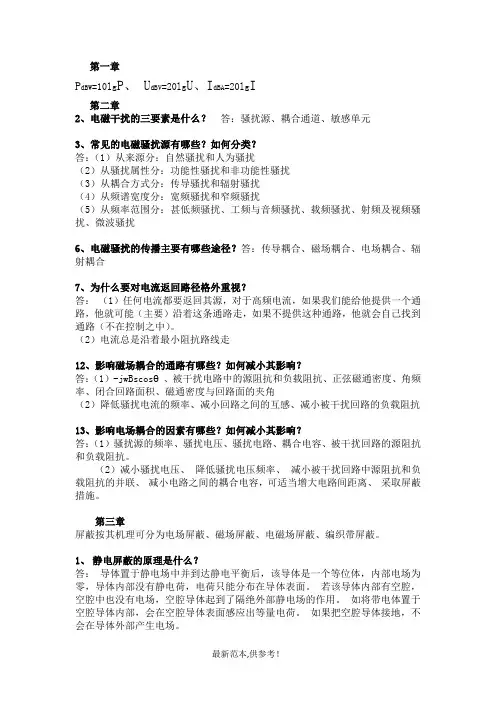

第一章P dBW=10lg P、 U dBV=20lg U、I dBA=20lg I第二章2、电磁干扰的三要素是什么？答：骚扰源、耦合通道、敏感单元3、常见的电磁骚扰源有哪些？如何分类？答：（1）从来源分：自然骚扰和人为骚扰（2）从骚扰属性分：功能性骚扰和非功能性骚扰（3）从耦合方式分：传导骚扰和辐射骚扰（4）从频谱宽度分：宽频骚扰和窄频骚扰（5）从频率范围分：甚低频骚扰、工频与音频骚扰、载频骚扰、射频及视频骚扰、微波骚扰6、电磁骚扰的传播主要有哪些途径？答：传导耦合、磁场耦合、电场耦合、辐射耦合7、为什么要对电流返回路径格外重视？答：（1）任何电流都要返回其源，对于高频电流，如果我们能给他提供一个通路，他就可能（主要）沿着这条通路走，如果不提供这种通路，他就会自己找到通路（不在控制之中）。

（2）电流总是沿着最小阻抗路线走12、影响磁场耦合的通路有哪些？如何减小其影响？答：（1）-jwBscosθ、被干扰电路中的源阻抗和负载阻抗、正弦磁通密度、角频率、闭合回路面积、磁通密度与回路面的夹角（2）降低骚扰电流的频率、减小回路之间的互感、减小被干扰回路的负载阻抗13、影响电场耦合的因素有哪些？如何减小其影响？答：（1）骚扰源的频率、骚扰电压、骚扰电路、耦合电容、被干扰回路的源阻抗和负载阻抗。

（2）减小骚扰电压、降低骚扰电压频率、减小被干扰回路中源阻抗和负载阻抗的并联、减小电路之间的耦合电容，可适当增大电路间距离、采取屏蔽措施。

第三章屏蔽按其机理可分为电场屏蔽、磁场屏蔽、电磁场屏蔽、编织带屏蔽。

1、静电屏蔽的原理是什么？答：导体置于静电场中并到达静电平衡后，该导体是一个等位体，内部电场为零，导体内部没有静电荷，电荷只能分布在导体表面。

若该导体内部有空腔，空腔中也没有电场，空腔导体起到了隔绝外部静电场的作用。

如将带电体置于空腔导体内部，会在空腔导体表面感应出等量电荷。

如果把空腔导体接地，不会在导体外部产生电场。

电磁场与电磁兼容习题答案与详解第三章3.2 已知自由空间传播的均匀平面电磁波，电场强度为： 22042041010πππj z j zj e e +----+=y x a a E )/(m V试求：①该电磁波向何方向传播；②该电磁波的频率f ；③该电磁波的极化方式；④该电磁波的磁场强度H ；⑤与该波传播方向垂直的单位面积流过的的平均功率。

解： ①z k a a=即是+z 方向②π20=k rad/m m k 1.02==∴πλ 9103v ⨯==∴λf Hz③zj y x e a j a E π2044)1010(---+=()z 20t cos 10E 4x πϖ-=- ⎪⎭⎫⎝⎛+-=-2z 20t cos 10E 4y ππϖ1E E 2y 2x =+∴ ()z 20-t tg E E xyπϖ-=由上可知，该波为左旋圆极化波。

④zj x y z j y x z z e a j a e a j a a E a H ππππη2052040)(1210)(120101-----=+⨯=⨯= A/m ⑤[]ππ1210)()(121010Re 21Re 21954---*=⎥⎦⎤⎢⎣⎡+⨯+⨯=⨯=z x y y x a a j a a j a H E S 平均 W/m23.5 已知真空中传播的平面电磁波的电场强度为： )]23(30.05-t 10)cos[635(),(7z y x t +-⨯+=ππy x a a r E V/m 试求：①电场强度的振幅、波矢量及波长；②磁场强度矢量),(t r H ；③平均坡印亭矢量平均S 。

解：①m v E m /10315=+=m rad a a a k z y x /)233(05.0 +-=πππ2.043905.0=++=km k102==πλ ②)233(41z y x k a a a k k a +-== ⋅+⨯+-=⨯=)3(5)233(4801),(1),(0y x z y x k a a a a a t r E a t H πηγ [])233(05.0106cos 7z y x t +--⨯ππ =[])233(05.0106cos )323(4817z y x t a a a z y x +--⨯++-πππ③m V e a a E z y x j y x /)3(5)233(05.0+--+=π m A e a a a H z y x j z y x /)323(481)233(05.0+--++-=ππ[]ππηπ48524010021/)233(485Re 21202*===+-=⨯=E m W a a a H E S z y x 平均3.6 在1=r μ，4=r ε，0=σ的媒质中有一均匀平面波，其电场强度为： )3sin(),z (0πω+-=kz t t E E 。

电磁兼容原理及应用试题试题答案及评分标准一、填空题（每空0.5分，共20分）1．构成电磁干扰的三要素是【干扰源】、【传输通道】和【接收器】；如果按照传输途径划分，电磁干扰可分为【传导干扰】和【辐射干扰】。

2．电磁兼容裕量是指【抗扰度限值】和【发射限值】之间的差值。

3．抑制电磁干扰的三大技术措施是【滤波】、【屏蔽】和【接地】。

4．常见的机电类产品的电磁兼容标志有中国的【CCC】标志、欧洲的【CE】标志和美国的【FCC】标志。

5．IEC/TC77主要负责指定频率低于【9kHz】和【开关操作】等引起的高频瞬间发射的抗扰性标准。

6．电容性干扰的干扰量是【变化的电场】；电感性干扰在干扰源和接受体之间存在【交连的磁通】；电路性干扰是经【公共阻抗】耦合产生的。

7．辐射干扰源可归纳为【电偶极子】辐射和【磁偶极子】辐射。

如果根据场区远近划分，【近区场】主要是干扰源的感应场，而【远区场】呈现出辐射场特性。

8．随着频率的【增加】，孔隙的泄漏越来越严重。

因此，金属网对【微波或超高频】频段不具备屏蔽效能。

9．电磁干扰耦合通道非线性作用模式有互调制、【交叉调制】和【直接混频】10．静电屏蔽必须具备完整的【屏蔽导体】和良好的【接地】。

11．电磁屏蔽的材料特性主要由它的【电导率】和【磁导率】所决定。

12．滤波器按工作原理分为【反射式滤波器】和【吸收式滤波器】，其中一种是由有耗元件如【铁氧体】材料所组成的。

13．设U1和U2分别是接入滤波器前后信号源在同一负载阻抗上建立的电压，则插入损耗可定义为【20lg(U1/U2)】分贝。

14．多级电路的接地点应选择在【低电平级】电路的输入端。

15．电子设备的信号接地方式有【单点接地】、【多点接地】、【混合接地】和【悬浮接地】。

其中，若设备工作频率高于10MHz，应采用【多点接地】方式。

1．电磁兼容的基本概念？答：电磁兼容一般指电气及电子设备在共同的电磁环境中能够执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作，且不对该环境中任何其它设备构成不能承担的电磁骚扰的能力。

电磁兼容原理与应用考题一、简答题（每题8分）1、写出电磁干扰三要素，并简要说明其含义。

2、写出电振子和磁振子的远区场电磁分布（注意矢量方向）。

3、叙述瞬态干扰的特征，并举出三种瞬态干扰。

4、写出电磁兼容性预测算法的四级筛选。

5、写出四种常见的抑制电磁干扰技术，简要说明其含义。

6、写出电磁干扰滤波器安装时需要注意的的事项。

二、某无线发射机频率为450MHz ，基波辐射功率为10dBW ，预测其其二次谐波和三次谐波辐射功率。

已知发射机谐波模型统计如表。

（12分）三、电磁兼容中常用纵向扼流圈抑制地线干扰，其等效电路图如图所示。

已知信号频率为f ，12,12,22RC RC RL L L M fM RC π=<<==>>，分析证明纵向扼流圈的差模低阻抗，共模高阻抗。

（14分）四、已知反射损耗()20lg 20lg4w w Z R t Z ηη+=-=，其中Z w 为空间波阻抗，金属特性阻抗7(1)(1) 3.69102r rf fj j μπμησσ-=+≈+⨯⨯ MsU gU 1L 2L 1C R 2C R LR1）计算厚度为0.5mm的铜板在远区场对频率100MHz的入射平面波的屏蔽效能。

（8分）2）把该铜板换成两块厚度分别为0.5mm的铜板，中间间隔空气隙，隙厚度为d，计算当d分别为多少时，多层屏蔽体取得最大和最小的屏蔽效能，并计算屏蔽效能的值。

（6分）五：如图所示的部分屏蔽的电容耦合模型，U1为骚扰源电压。

1）、将电路化简单为平面电路图，写出U N的表达式；（5分）2）、当R分别为低阻抗的时，化简U N；（3分）3)、说明相应的抑制措施。

（4分）答案简答题（每题8分）一、 简答题：1、写出电磁干扰三要素，并简要说明其含义。

电磁干扰源，耦合路径，敏感设备称作电磁干扰的三要素。

电磁干扰源指产生电磁干扰的元件。

器件，设备等；偶和途径又称耦合通道，指能量从干扰源到敏感设备的媒介和通道；敏感设备，是指对电磁干扰产生响应的设备。

电磁兼容考试题目及答案一、单选题（每题2分，共20分）1. 电磁兼容（EMC）主要研究的是设备或系统在电磁环境中的什么特性？A. 电磁发射B. 电磁敏感性C. 电磁兼容性D. 电磁干扰答案：C2. 以下哪个不是电磁干扰的来源？A. 电源线B. 无线通信设备C. 静电放电D. 太阳辐射答案：D3. 电磁干扰的控制方法不包括以下哪项？A. 滤波B. 屏蔽C. 接地D. 增加干扰源功率答案：D4. 电磁兼容测试中，辐射发射测试的主要目的是评估设备的什么？A. 辐射接收能力B. 辐射发射水平C. 传导发射水平D. 静电放电能力答案：B5. 以下哪个不是电磁兼容测试中的抗扰度测试项目？A. 静电放电抗扰度测试B. 辐射抗扰度测试C. 快速瞬变脉冲群抗扰度测试D. 辐射发射测试答案：D6. 电磁兼容中的接地技术主要用于减少哪种干扰？A. 传导干扰B. 辐射干扰C. 电磁干扰D. 静电干扰答案：A7. 电磁兼容设计中，滤波器的主要作用是什么？A. 减少信号损耗B. 增加信号增益C. 抑制不需要的频率成分D. 提高信号传输速度答案：C8. 以下哪个不是电磁兼容测试中的屏蔽效能测试？A. 屏蔽效能测试B. 屏蔽材料测试C. 屏蔽室测试D. 屏蔽电缆测试答案：B9. 电磁兼容中的EMI滤波器通常安装在设备的哪个位置？A. 电源输入端B. 信号输出端C. 信号输入端D. 以上都不是答案：A10. 电磁兼容测试中的传导发射测试主要评估设备的什么？A. 辐射发射水平B. 传导发射水平C. 抗扰度能力D. 屏蔽效能答案：B二、多选题（每题3分，共15分）1. 电磁兼容测试中，以下哪些是抗扰度测试的类型？A. 静电放电抗扰度测试B. 辐射抗扰度测试C. 快速瞬变脉冲群抗扰度测试D. 传导发射测试答案：A, B, C2. 电磁兼容设计中，以下哪些措施可以减少电磁干扰？A. 使用屏蔽电缆B. 增加设备之间的距离C. 使用滤波器D. 使用非屏蔽电缆答案：A, B, C3. 电磁兼容中的接地技术包括哪些？A. 单点接地B. 多点接地C. 混合接地D. 无接地答案：A, B, C4. 以下哪些是电磁兼容测试中的辐射发射测试项目？A. 辐射发射测试B. 传导发射测试C. 辐射抗扰度测试D. 快速瞬变脉冲群抗扰度测试答案：A5. 电磁兼容中的EMI滤波器通常用于以下哪些场合？A. 电源线滤波B. 信号线滤波C. 无线通信设备滤波D. 以上都是答案：D三、判断题（每题1分，共10分）1. 电磁兼容测试中的辐射发射测试可以在任何环境中进行。

电磁兼容原理及应用试题信息科学与工程学院自动化2002一、填空题（每空0.5分，共20分）1．电磁干扰的三要素是【】、【】和【】，按传播途径可分为【】和【】。

2．电磁兼容裕量是指【】和【】之间的差值。

3．电磁兼容认证标志有中国的【】标志、欧洲的【】标志和美国的【】标志。

4．IEC/TC77负责制定频率低于【】和开关引起的【】发射的抗扰性标准。

5．电路性干扰是经【】耦合产生的；电容性干扰的干扰量是【】；电感性干扰在干扰源和接受体之间存在【】。

6．辐射干扰源数学模型包括有【】辐射和【】辐射。

7．针对传输通道所采取电磁干扰抑制措施有【】、【】和【】。

8．随着频率的【】和孔隙尺寸的【】，孔隙的泄漏越来越严重。

9．低频磁场屏蔽应采用铁磁等【】材料，其原理是对磁场进行【】；高频磁场屏蔽应采用铜铝等【】材料，其原理是在屏蔽体表面产生涡流的【】。

10．静电屏蔽须具备完整的【】和良好的【】。

11．滤波器按工作原理分为【】和【】，常用的有耗元件往往由【】材料组成。

12．设U1和U2分别是接入滤波器前后信号源在同一负载阻抗上建立的电压，则插入损耗可定义为【】分贝。

13．电子设备的信号接地方式有【】、【】、【】和【】。

其中，若设备工作频率高于10MHz，应采用【】方式。

14．多级电路的接地点应选择在【】电路的输入端。

15．电路板设计中，【】电路的工作频率，减小信号环路的【】，有助于减小差模辐射。

二、简答题（每题5分，共20分）1．电磁兼容的基本概念？2．电磁干扰滤波器的基本概念？3．电磁屏蔽的基本概念和原理？4．接地的基本概念和作用？三、分析题（每题10分，共40分）1. 图3-1是干扰源g对接受体s的交变电场耦合干扰的等效电路，试画出插入屏蔽体后的等效电路，写出屏蔽前后接受体上的干扰电压Us，并给出有关结论。

图3-12. 试画出П型、L和T型低通滤波器的实用电路，说明各自特点和适用范围。

3. 试画出用隔离变压器和共模扼流圈阻隔地回路的实用电路，并说明各自特点和作用。

电磁兼容课程作业（问答58题）1. 为什么要对产品做电磁兼容设计？答：满足产品功能要求、减少调试时间，使产品满足电磁兼容标准的要求，使产品不会对系统中的其它设备产生电磁干扰。

2. 对产品做电磁兼容设计可以从哪几个方面进行？答：电路设计（包括器件选择）、软件设计、线路板设计、屏蔽结构、信号线/电源线滤波、电路的接地方式设计。

3. 在电磁兼容领域，为什么总是用分贝（dB）的单位描述？10V是多少dBV？答：因为要描述的幅度和频率范围都很宽，在图形上用对数坐标更容易表示，而dB就是用对数表示时的单位，10V是20dBV。

4. 为什么频谱分析仪不能观测静电放电等瞬态干扰？答：因为频谱分析仪是一种窄带扫频接收机，它在某一时刻仅接收某个频率范围内的能量。

静电放电等瞬态干扰是一种脉冲干扰，其频谱范围很宽，但时间很短，这样频谱分析仪在瞬态干扰发生时观察到的仅是其总能量的一小部分，不能反映实际干扰情况。

5. 在现场进行电磁干扰问题诊断时，往往需要使用近场探头和频谱分析仪，怎样用同轴电缆制作一个简易的近场探头？答：将同轴电缆的外层（屏蔽层）剥开，使芯线暴露出来，将芯线绕成一个直径1～2厘米小环（1～3匝），焊接在外层上。

6. 一台设备，原来的电磁辐射发射强度是300V/m，加上屏蔽箱后，辐射发射降为3V/m，这个机箱的屏蔽效能是多少dB？答：这个机箱的屏蔽效能应为40dB。

7. 设计屏蔽机箱时，根据哪些因素选择屏蔽材料？答：从电磁屏蔽的角度考虑，主要要考虑所屏蔽的电场波的种类。

对于电场波、平面波或频率较高的磁场波，一般金属都可以满足要求，对于低频磁场波，要使用导磁率较高的材料。

8. 机箱的屏蔽效能除了受屏蔽材料的影响以外，还受什么因素的影响？答：受两个因素的影响，一是机箱上的导电不连续点，例如孔洞、缝隙等；另一个是穿过屏蔽箱的导线，如信号电缆、电源线等。

9. 屏蔽磁场辐射源时要注意什么问题？答：由于磁场波的波阻抗很低，因此反射损耗很小，而主要靠吸收损耗达到屏蔽的目的。

电磁兼容考试试卷答案2009--2010学年一学期时间110分钟日期2009年12月29日电磁兼容及应用课程 32 学时 2 学分考试形式：闭卷专业年级：自动化2006级总分100分，占总评成绩 70 %一、填空题（本题30分，每小题1分）1、电磁干扰的三要素是（干扰源）、（传输通道）、（敏感体）。

2、国际电磁兼容技术标准体系分为（基础标准）、（通用标准）、（产品标准）和系统间电磁标准等4类。

3、2001年，我国发布（CCC）认证，对相应产品的安全性、电磁兼容性等作了详细规定。

4、当某系统的输入功率等于输出功率的10倍时，也就是说系统对信号衰减了（20）dB。

5、分析传导干扰通道低频特性多采用（集总）参数电路模型，而分析其高频特性则采用（分布）参数电路模型。

6、两导线的干扰电流振幅相近、相位相同的称为（共模）干扰，干扰电流振幅相等、相位相反的称为（差模）干扰。

7、研究辐射干扰源数学模型是一般归纳为（电偶极子）辐射和（磁偶极子）辐射两大类。

8、低频磁场屏蔽主要是利用高（导磁）材料对干扰磁场进行（分路）；高频磁场屏蔽则采用低（电阻抗）材料在屏蔽体表面产生（涡流）的屏蔽目的。

9、按照频率特性进行分类，常见的滤波器包括（低通）、（高通）、（带通）和（带阻）等4类。

10、根据滤波原理进行分类，（反射式）滤波器一般由电抗元件构成，对干扰建立串联高阻抗和并联低阻抗；（吸收式）滤波器采用铁氧体等有耗元件，通过（吸收）不需要的频率成分能量达到抑制干扰的目的。

11、扼流圈由两个（匝数）相同和（绕向）相同的绕组组成，对地回路干扰电流呈高阻抗作用。

12、电设备的信号接地方式有（单点）接地、（多点）接地、（混合）接地和悬浮接地。

二、简答题（本题20分，每小题5分）13、简述电磁兼容的基本概念。

答：电气及电子设备在共同的电磁环境中能执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作又互不干扰，达到“兼容”状态。
