F40型函数信号发生器面板介绍.

F05/F10/F20/F40/F80 /F120数字合成函数/任意波信号发生器/计数器南京盛普仪器科技有限公司NANJING SAMPLE INSTRUMENT TECHNOLOGY CO.,LTD.使用说明书目录第一章概述 (1)第二章主要特征 (1)第三章技术参数 (2)一、函数信号发生器 (2)二、计数器 (4)三、其它 (5)第四章面板说明 (6)一、显示说明 (6)二、前面板说明 (7)三、后面板说明 (11)第五章使用说明 (12)一、测量、试验的准备工作 (12)二、函数信号输出使用说明 (12)三、计数使用说明 (31)第六章遥控操作使用说明 (32)第七章注意事项与检修 (47)第八章仪器整套设备及附件 (49)本仪器是一台精密的测试仪器，具有输出函数信号、调频、调幅、FSK 、PSK 、猝发、频率扫描等信号的功能。

此外，本仪器还具有测频和计数的功能。

本仪器是电子工程师、电子实验室、生产线及教学、科研的理想测试设备。

1、采用直接数字合成技术（DDS ）。

2、主波形输出频率为100μHz ~ 120MHz （F120）。

3、小信号输出幅度可达0.1mV 。

4、脉冲波占空比分辨率高达千分之一。

5、数字调频分辨率高、准确。

6、猝发模式具有相位连续调节功能。

7、频率扫描输出可任意设臵起点、终点频率。

8、相位调节分辨率达0.1度。

9、调幅调制度1% ~ 120% 可任意设臵。

10、输出波形达30余种。

11、具有频率测量和计数的功能。

12、机箱造型美观大方，按键操作舒适灵活。

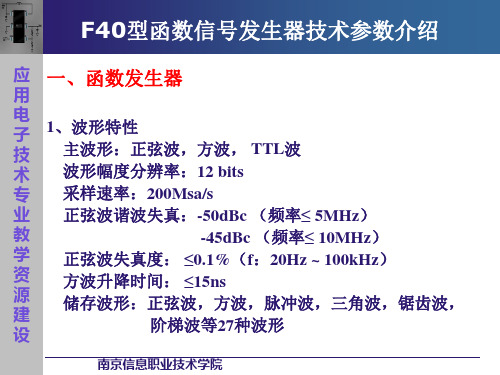

概述 12主要特征一、函数发生器1、波形特性主波形：正弦波，方波， TTL 波（频率大于40MHz 仅有正弦波） 波形幅度分辨率：12 bits采样速率：200Msa/s (F120 为300 Msa/s) 正弦波谐波失真：-50dBc （频率≤ 5MHz ） -45dBc （频率≤ 10MHz ） -40dBc （频率≤ 20MHz ）-35dBc （频率> 20MHz ）正弦波失真度： ≤0.1%（f ：20Hz ~ 100kHz ） 方波升降时间： ≤25ns （F05型、F10型）≤15ns （F20型、F40型、F80型、F120型）注:正弦波谐波失真、正弦波失真度、方波升降时间测试条件：输出幅度2Vp-p （高阻），环境温度25℃〒5℃储存波形：正弦波，方波，脉冲波，三角波，锯齿波，阶梯波等27种波形 波形长度：4096点波形幅度分辨率：10 bits脉冲波占空系数：0.1% ~ 99.9%（频率≤10kHz ），1% ~ 99%（10kHz ~ 100kHz ）脉冲波升降时间： ≤100ns直流输出误差：≤〒5%+10mV （输出电压值范围10mV~10V ）2、频率特性频率范围：主波形：1μHz ~ 5MHz （F05型） 1μHz ~ 10MHz （F10型） 1μHz ~ 20MHz （F20型） 1μHz ~ 40MHz（F40型）3技术指标1μHz ~ 80MHz （F80型）1μHz ~ 120MHz （F120型）储存波形：1μHz ~ 100kHz分辨率：1μHz频率误差：≤〒5×10-6 频率稳定度：优于〒1×10-63、幅度特性幅度范围（频率≤40MHz）：2mV ~ 20Vp-p（高阻），1mV ~ 10Vp-p（50Ω）幅度范围（频率>40MHz）：2mV ~ 4Vp-p（高阻），1mV ~ 2Vp-p（50Ω）F120：幅度范围（频率≤40MHz）：0.2mV ~ 20Vp-p（高阻），0.1mV ~ 10Vp-p（50Ω）幅度范围（频率>40MHz）：-76dBm ~ +13.5 dBm（50Ω）或100цV ~ 3Vp-p（50Ω）最高分辨率：2μVp-p （高阻），1μVp-p（50Ω）幅度误差：≤〒1%+0.2mV (频率1KHz正弦波)幅度稳定度：〒0.5 % /3小时平坦度：幅度≤2Vp-p：〒3%（频率≤5MHz）, 〒10%（频率≤40MHz）幅度>2Vp-p：〒5%（频率≤5MHz）, 〒10%（频率≤20MHz）〒20%（频率>20MHz）F120：〒1dBm（频率>40MHz）输出阻抗：50Ω幅度单位：Vp-p，mVp-p，Vrms，mVrms，dBm4、偏移特性直流偏移（高阻，频率≤40MHz）：〒（10V-Vpk ac），（偏移绝对值≤2〓幅度峰峰值）直流偏移（高阻，频率>40MHz）：〒（2V-Vpk ac），（偏移绝对值≤2〓幅度峰峰值）最高分辨率：2μV（高阻），1μV（50Ω）偏移误差：≤〒（1% +10mV）信号幅度≤2Vp-p （高阻）≤〒（1% +20mV）信号幅度>2Vp-p （高阻）5、调幅特性载波信号：波形为正弦波或方波，频率范围同主波形调制方式：内或外调制信号：内部5种波形（正弦、方波、三角、升锯齿、降锯齿）或外输入信号调制信号频率：100μHz ~ 20kHz失真度：≤2%调制深度：1% ~ 120%1%~ 80% (频率>40MHz，载波幅度>2Vp-p（高阻）时) 相对调制误差：≤〒（5% +0.2）（100μHz ~ 10KHz）；≤〒（10% +0.5）（10KHz ~ 20KHz）外输入信号幅度：3Vp-p（-1.5V~ +1.5V）6、调频特性载波信号：波形为正弦波或方波，频率范围同主波形调制方式：内或外调制信号：内部5种波形（正弦、方波、三角、升锯齿、降锯齿）调制信号频率：100μHz ~ 10kHz频偏：内调频最大频偏为载波频率的50%；外调频最大频偏为载波频率的10%，输入信号电压3Vp-p（-1.5V~+1.5V）外调频：载波频率精确度≤ 10-2 ，频偏误差≤〒20%FSK：频率1和频率2任意设定控制方式：内或外（外控：TTL电平，低电平F1；高电平F2）交替速率：0.1ms ~ 800s7、调相特性基本信号：波形为正弦波或方波，频率范围同主波形PSK：相位1（P1）和相位2（P2）范围：0.1 ~ 360.0°分辨率：0.1°交替时间间隔：0.1ms ~ 800s控制方式：内或外（外控TTL电平，低电平P2，高电平P1）8、猝发基本信号：波形为正弦波或方波，频率范围同主波形猝发计数：1 ~ 10000个周期猝发信号交替时间间隔：0.1ms ~ 800s控制方式：内（自动）/外（单次手动按键触发、外输入TTL脉冲上升沿触发）9、频率扫描特性信号波形：正弦波和方波扫描范围：扫描起始点频率（100цHz ≤ F ≤ 40MHz）。

介绍函数信号发生器信号发生器历史&发展：在测试、研究或调整电子电路及设备时，为测足电路的i些电参量,用来模拟在实际工作屮使用的待测设备的激励信号。

信号源按工作原理可以分为：LC源、锁相源、合成源等。

LC源--------- 直接产生正弦信号。

合成源------- DDS发展过程：立接频率合成，锁相式频率合成，立接数字频率合成。

信号发生器发展：1、通常分类是按照产牛信号产牛的波形特征来划分：音频信号源、函数信号源、功率函数发生器、脉冲信号源、任意函数发生器、任意波形发生器、标准高频信号源、射频信号源、电视信号发生器、噪声信号源、调制信号发生器、数字信号源等。

这种分类基本覆盖了航空航天、电子、电力等领域的每一个角落。

2、止弦信号发牛器原理：RC, LC等回路产牛止弦波。

3、方波都是通过正弦波和电压比较器通过比较产牛的；脉冲信号发生器:能产生宽度、幅度和巫复频率可调的矩形脉冲的发生器可用以测试线性系统的瞬态响应，或用作模拟信号来测试雷达、多路通信和其他脉冲数字系统的性能函数/任意波形发牛器：它综合了各种信号源的优点于一身主要用于模拟输出自然界的一些不规则信号生成标准波形如正弦波、方波、三角波、脉冲波还可以生成〃实际环境〃信号，包括在被测设备离开实验空或车间时可能遇到的所有毛刺、漂移、噪声和其它异常事件1、信号源按照应用领域分类：低频信号发生器（音频），高频信号发牛器（射频通信信号），电视信号发生器（电视信号），电视扫频信号发生器（电视信号）等。

2、纵观信号发生器的发展，玄接合成数字信号发生器是近儿年的发展趋势。

Rigol的产品即使采用立接合成技术信号发生器。

3、函数（波形）信号发牛器能产牛某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从儿个微赫到儿十兆赫。

除供通信、仪表和自动控制系统测试用外，还广泛用丁其他非电测量领域。

正弦波：止弦波发牛电路能产牛止弦波输出，它是在放大电路的基础上加上止反馈而形成的它是各类波形发牛器和信号源的核心电路正弦波发生电路也称为正弦波振荡电路或正弦波振荡器方波：方波是通过电压比较器产生的：比较电压信号（被测试信号与标准信号）人小三角波：方波电压作为积分运并电路的输入，积分运算电路的输出得到三角波电压任意波：直接数字合成（DDS）技术信号源的任意波产生方法：直接从波表提取N个点，这N个点是用户自定义的点。

介绍函数信号发生器2009-05-29 11:48信号发生器历史&发展：在测试、研究或调整电子电路及设备时，为测定电路的一些电参量,用来模拟在实际工作中使用的待测设备的激励信号。

信号源按工作原理可以分为： LC 源、锁相源、合成源等。

LC源----------直接产生正弦信号。

合成源--------DDS发展过程：直接频率合成，锁相式频率合成，直接数字频率合成。

信号发生器发展：1、通常分类是按照产生信号产生的波形特征来划分：音频信号源、函数信号源、功率函数发生器、脉冲信号源、任意函数发生器、任意波形发生器、标准高频信号源、射频信号源、电视信号发生器、噪声信号源、调制信号发生器、数字信号源等。

这种分类基本覆盖了航空航天、电子、电力等领域的每一个角落。

2、正弦信号发生器原理：RC，LC等回路产生正弦波。

3、方波都是通过正弦波和电压比较器通过比较产生的；脉冲信号发生器:能产生宽度、幅度和重复频率可调的矩形脉冲的发生器可用以测试线性系统的瞬态响应，或用作模拟信号来测试雷达、多路通信和其他脉冲数字系统的性能函数/任意波形发生器：它综合了各种信号源的优点于一身主要用于模拟输出自然界的一些不规则信号生成标准波形如正弦波、方波、三角波、脉冲波还可以生成"实际环境"信号，包括在被测设备离开实验室或车间时可能遇到的所有毛刺、漂移、噪声和其它异常事件1、信号源按照应用领域分类：低频信号发生器（音频），高频信号发生器（射频通信信号），电视信号发生器（电视信号），电视扫频信号发生器（电视信号）等。

2、纵观信号发生器的发展，直接合成数字信号发生器是近几年的发展趋势。

Rigol的产品即使采用直接合成技术信号发生器。

3、函数（波形）信号发生器能产生某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从几个微赫到几十兆赫。

除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域。

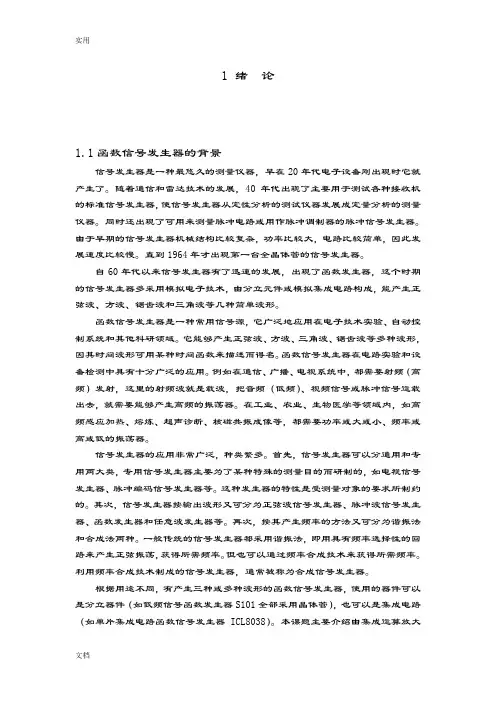

1 绪论1.1函数信号发生器的背景信号发生器是一种最悠久的测量仪器，早在20年代电子设备刚出现时它就产生了。

随着通信和雷达技术的发展，40年代出现了主要用于测试各种接收机的标准信号发生器，使信号发生器从定性分析的测试仪器发展成定量分析的测量仪器。

同时还出现了可用来测量脉冲电路或用作脉冲调制器的脉冲信号发生器。

由于早期的信号发生器机械结构比较复杂，功率比较大，电路比较简单，因此发展速度比较慢。

直到1964年才出现第一台全晶体管的信号发生器。

自60年代以来信号发生器有了迅速的发展，出现了函数发生器，这个时期的信号发生器多采用模拟电子技术，由分立元件或模拟集成电路构成，能产生正弦波、方波、锯齿波和三角波等几种简单波形。

函数信号发生器是一种常用信号源，它广泛地应用在电子技术实验、自动控制系统和其他科研领域。

它能够产生正弦波、方波、三角波、锯齿波等多种波形，因其时间波形可用某种时间函数来描述而得名。

函数信号发生器在电路实验和设备检测中具有十分广泛的应用。

例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。

在工业、农业、生物医学等领域内，如高频感应加热、熔炼、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器。

信号发生器的应用非常广泛，种类繁多。

首先，信号发生器可以分通用和专用两大类，专用信号发生器主要为了某种特殊的测量目的而研制的，如电视信号发生器、脉冲编码信号发生器等。

这种发生器的特性是受测量对象的要求所制约的。

其次，信号发生器按输出波形又可分为正弦波信号发生器、脉冲波信号发生器、函数发生器和任意波发生器等。

再次，按其产生频率的方法又可分为谐振法和合成法两种。

一般传统的信号发生器都采用谐振法，即用具有频率选择性的回路来产生正弦振荡，获得所需频率。

但也可以通过频率合成技术来获得所需频率。

利用频率合成技术制成的信号发生器，通常被称为合成信号发生器。

F05/F10/F20/F40/F80 /F120数字合成函数/任意波信号发生器/计数器南京盛普仪器科技有限公司NANJING SAMPLE INSTRUMENT TECHNOLOGY CO.,LTD. 使用说明书目录第一章概述 (1)第二章主要特征 (1)第三章技术参数 (2)一、函数信号发生器 (2)二、计数器 (4)三、其它 (5)第四章面板说明 (6)一、显示说明 (6)二、前面板说明 (7)三、后面板说明 (11)第五章使用说明 (12)一、测量、试验的准备工作 (12)二、函数信号输出使用说明 (12)三、计数使用说明 (31)第六章遥控操作使用说明 (32)第七章注意事项与检修 (47)第八章仪器整套设备及附件 (49)本仪器是一台精密的测试仪器，具有输出函数信号、调频、调幅、FSK 、PSK 、猝发、频率扫描等信号的功能。

此外，本仪器还具有测频和计数的功能。

本仪器是电子工程师、电子实验室、生产线及教学、科研的理想测试设备。

1、采用直接数字合成技术（DDS ）。

2、主波形输出频率为100μHz ~ 120MHz （F120）。

3、小信号输出幅度可达0.1mV 。

4、脉冲波占空比分辨率高达千分之一。

5、数字调频分辨率高、准确。

概述 12 主要特征6、猝发模式具有相位连续调节功能。

7、频率扫描输出可任意设置起点、终点频率。

8、相位调节分辨率达0.1度。

9、调幅调制度1% ~ 120% 可任意设置。

10、输出波形达30余种。

11、具有频率测量和计数的功能。

12、机箱造型美观大方，按键操作舒适灵活。

一、函数发生器1、波形特性主波形：正弦波，方波， TTL 波（频率大于40MHz 仅有正弦波）波形幅度分辨率：12 bits采样速率：200Msa/s (F120 为300 Msa/s)正弦波谐波失真：-50dBc （频率≤ 5MHz ）-45dBc （频率≤ 10MHz ）-40dBc （频率≤ 20MHz ） -35dBc （频率> 20MHz ）正弦波失真度： ≤0.1%（f ：20Hz ~ 100kHz ）方波升降时间： ≤25ns （F05型、F10型）≤15ns （F20型、F40型、F80型、F120型）3 技术指标注:正弦波谐波失真、正弦波失真度、方波升降时间测试条件：输出幅度2Vp-p（高阻），环境温度25℃±5℃储存波形：正弦波，方波，脉冲波，三角波，锯齿波，阶梯波等27种波形波形长度：4096点波形幅度分辨率：10 bits脉冲波占空系数：0.1% ~ 99.9%（频率≤10kHz），1% ~ 99%（10kHz ~ 100kHz）脉冲波升降时间：≤100ns直流输出误差：≤±5%+10mV（输出电压值范围10mV~10V）2、频率特性频率范围：主波形：1μHz ~ 5MHz （F05型）1μHz ~ 10MHz （F10型）1μHz ~ 20MHz （F20型）1μHz ~ 40MHz （F40型）1μHz ~ 80MHz （F80型）1μHz ~ 120MHz （F120型）储存波形：1μHz ~ 100kHz分辨率：1μHz频率误差：≤±5×10-6 频率稳定度：优于±1×10-63、幅度特性幅度范围（频率≤40MHz）：2mV ~ 20Vp-p（高阻），1mV ~ 10Vp-p（50Ω）幅度范围（频率>40MHz）：2mV ~ 4Vp-p（高阻），1mV ~ 2Vp-p（50Ω）F120：幅度范围（频率≤40MHz）：0.2mV ~ 20Vp-p（高阻），0.1mV ~ 10Vp-p（50Ω）幅度范围（频率>40MHz）：-76dBm ~ +13.5 dBm（50Ω）或100цV ~ 3Vp-p（50Ω）最高分辨率：2μVp-p （高阻），1μVp-p（50Ω）幅度误差：≤±1%+0.2mV (频率1KHz正弦波)幅度稳定度：±0.5 % /3小时平坦度：幅度≤2Vp-p：±3%（频率≤5MHz）, ±10%（频率≤40MHz）幅度>2Vp-p：±5%（频率≤5MHz）, ±10%（频率≤20MHz）±20%（频率>20MHz）F120：±1dBm（频率>40MHz）输出阻抗：50Ω幅度单位：Vp-p，mVp-p，Vrms，mVrms，dBm4、偏移特性直流偏移（高阻，频率≤40MHz）：±（10V-Vpk ac），（偏移绝对值≤2×幅度峰峰值）直流偏移（高阻，频率>40MHz）：±（2V-Vpk ac），（偏移绝对值≤2×幅度峰峰值）最高分辨率：2μV（高阻），1μV（50Ω）偏移误差：≤±（1% +10mV）信号幅度≤2Vp-p （高阻）≤±（1% +20mV）信号幅度>2Vp-p （高阻）5、调幅特性载波信号：波形为正弦波或方波，频率范围同主波形调制方式：内或外调制信号：内部5种波形（正弦、方波、三角、升锯齿、降锯齿）或外输入信号调制信号频率：100μHz ~ 20kHz失真度：≤2%调制深度：1% ~ 120%1%~ 80% (频率>40MHz，载波幅度>2Vp-p（高阻）时) 相对调制误差：≤±（5% +0.2）（100μHz ~ 10KHz）；≤±（10% +0.5）（10KHz ~ 20KHz）外输入信号幅度：3Vp-p（-1.5V~ +1.5V）6、调频特性载波信号：波形为正弦波或方波，频率范围同主波形调制方式：内或外调制信号：内部5种波形（正弦、方波、三角、升锯齿、降锯齿）调制信号频率：100μHz ~ 10kHz频偏：内调频最大频偏为载波频率的50%；外调频最大频偏为载波频率的10%，输入信号电压3Vp-p（-1.5V~+1.5V）外调频：载波频率精确度≤ 10-2 ，频偏误差≤±20%FSK：频率1和频率2任意设定控制方式：内或外（外控：TTL电平，低电平F1；高电平F2）交替速率：0.1ms ~ 800s7、调相特性基本信号：波形为正弦波或方波，频率范围同主波形PSK：相位1（P1）和相位2（P2）范围：0.1 ~ 360.0°分辨率：0.1°交替时间间隔：0.1ms ~ 800s控制方式：内或外（外控TTL电平，低电平P2，高电平P1）8、猝发基本信号：波形为正弦波或方波，频率范围同主波形猝发计数：1 ~ 10000个周期猝发信号交替时间间隔：0.1ms ~ 800s控制方式：内（自动）/外（单次手动按键触发、外输入TTL脉冲上升沿触发）9、频率扫描特性信号波形：正弦波和方波扫描范围：扫描起始点频率（100цHz ≤ F ≤ 40MHz）。

OIF05/F10/F20/F40型DDS数字合成函数信号发生器OIF05/F10/F20/F40型DDS数字合成函数信号发生器是一台带有微处理器的数字合成信号发生器，同时具有100MHz的等精度频率计数器功能。

本机采用现代直接数字合成技术设计制造，与一般传统信号源相比，具有高精度、多功能、高可靠性和其它一些独特的优点。

产品主要技术指标：输出频率：100μHz ~ 5MHz（OIF05型）100μHz~10MHz（OIF10型）100μHz~20MHz（OIF20型）100μHz~40MHz（OIF40型）（以上输出为正弦波、方波）100μHz~100kHz（三角波、锯齿波、脉冲波等预存波型）输出幅度：1mVp-p~10Vp-p（50Ω负载）2mVp-p~20Vp-p（1MΩ负载）输出波形：正弦波、方波、脉冲波、三角波、锯齿波、TTL脉冲波、点频、扫频、调频、调幅、脉冲串、FSK、PSK猝发等波形（机内预存二十多种波形）脉冲占空比：0.1%~99.9%正弦波失真：≤0.1%方波升降时间：≤15ns，频稳优于1×10-6附带1Hz~100MHz频率计功能，13位VFD荧光显示。

可存储10组输出状态。

主要特点：■采用单片数字合成芯片，具有高分辨率、高精度、高可靠、高性价比等突出优点。

■专用VFD显示，读数清晰；导电按键功能控制，操作简便。

■多种波形输出，满足各种应用的需要。

■扫频范围宽，起点和终点频率任意设置。

■数字调频、调幅：频率准、精度高■SMT工艺生产，新型金属机箱■RS232接口，可选配GP-IB接口外形尺寸：255mm×370mm×100mm重量：2.5kg。

函数信号发生器功能，函数信号发生器怎么用函数信号发生器是一种信号发生装置，能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。

频率范围可从几个微赫到几十兆赫，由0.1Hz~2MHz分七个频率档，各档级之间有很宽的覆盖度，频率段、频率值、波形选择均由LCD显示。

信号的最大幅度可达20Vp-p。

脉冲的占空比系数由10%~90%连续可调，五种信号均可加±10V的直流偏置电压。

并具有TTL电平的同步信号输出，脉冲信号反向及输出幅度衰减等多种功能。

除此以外，能外接计数输入，作频率计数器使用，其频率范围从10Hz~10MHz。

计数频率等功能信息均由LCD显示，发光二极管指示计数闸门、占空比、直流偏置、电源。

读数直观、方便、准确。

电压用LED显示。

还具有VCF输入控制功能。

一、面板说明见下列图面板说明序号面板标志名称作用1 电源电源开关按下开关，电源接通，电源指示灯亮2波形波形选择1、输出波形选择2、与13、19配合使用可得到正负相锯齿二、函数信号发生器技术参数1函数发生器产生正弦波、三角波、方波、锯齿波和脉冲波。

1)频率范围由0.1Hz~2MHz分七个频率档级LCD显示，各档级之间有很宽的覆盖度，如下所示：频率档级频率范围〔Hz〕1 0.1~210 1~20100 10~2001K 100~2K10K 1K ~20K100K 10K ~200K1M 100K ~2M频率显示方式：LCD显示，发光二极管指示闸门、占空比、直流偏置、电源。

2)频率精度：±〔1个字±时基精度〕3)正弦波失真度10~30Hz，〈3%30Hz~100KHz，≤1%4)方波响应前沿/后沿≤100ns〔开路〕5)同步输出信号的幅度与前沿幅度〔开路〕：≥3Vp-p前沿：Tr≤35ns6)最大输出幅度〔开路〕F〈1MHz 最大输出幅度≥20Vp-p1MHz≤F≤2MHz 最大输出幅度≥16Vp-p直流偏置〔开路〕，最大直流偏置±10V7)频率计数器LCD显示计数频率，发光二极管指示：闸门、占空比、直流偏置、电源。

函数信号发生器的操作介绍信号发生器是如何工作的函数信号发生器是一种信号发生装置，能产生某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从几个微赫到几十兆赫。

函数信号发生器是一种信号发生装置，能产生某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从几个微赫到几十兆赫。

除供通信、仪表和自动掌控系统测试用外，还广泛用于其他非电测量领域操作方法（1）用分立元件构成的函数发生器:通常是单函数发生器且频率不高，其工作不很稳定，不易调试；（2）可以由晶体管、运放IC等通用器件制作，更多的则是用专门的函数信号发生器IC产生。

早期的函数信号发生器IC，如L8038、BA205、XR2207/2209等；它们的功能较少，精度不高，频率上限只有300kHz，无法产生更高频率的信号，调整方式也不够快捷，频率和占空比不能独立调整，二者相互影响。

（3）利用单片集成芯片的函数发生器:能产生多种波形，达到较高的频率，且易于调试。

鉴于此，函数信号发生器ICMAX038，它克服了（2）中芯片的缺点，可以达到更高的技术指标，是上述芯片望尘莫及的。

MAX038频率高、精度好，因此它被称为高频精密函数信号发生器IC。

在锁相环、压控振荡器、频率合成器、脉宽调制器等电路的设计上，MAX038都是优选的器件。

（4）利用直接数字合成DDS芯片的函数发生器:能产生任意波形并达到很高的频率。

但成本较高。

产生所需参数的电测试信号仪器。

按其信号波形分为四大类:①正弦信号发生器。

紧要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。

按其不同性能和用途还可细分为低频（20赫至10兆赫）信号发生器、高频（100千赫至300兆赫）信号发生器、微波信号发生器、扫频和程控信号发生器、频率合成式信号发生器等。

②函数（波形）信号发生器。

能产生某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从几个微赫到几十兆赫。

函数信号发生器的使用说明一、概述GFG-8016G函数信号发生器可产生频率范围从0.2Hz～2MHz的方波、三角波、正弦波和脉冲波信号，且有可调输出信号直流偏置和TTL/CMOS（电平可调）脉冲输出端子。

另外，还有频率计功能，可以测量频率范围从0.1Hz～10MHz，输入灵敏度≤20mV rms。

二、技术特性1、输出信号频率范围：0.2Hz～Hz（分七段）2、最大输出信号幅度：>20Vp-p（空载）3、输出信号直流偏置：+10V～10V（连续可调）4、输出正弦波特性：失真0.2Hz～200kHz≤1%5、输出方波特性：频响：0.2HZ～200kHz≤0.1dB,200kHz～2MHz≤0.5dB，上升时间<120nS6、输出CMOS电平：占空比5%～50%连续可调，5～15V连续可调7、频率计特性：频率范围0.1Hz～10MHz输入灵敏度≤20mV rms最大输入电压150V rms最大输入电压150V rms输入阻抗1MΩ三、面板及操作说明1、电源开关POWER按下接通电源2、频率显示屏六位数码显示输出信号或输入信号的频率3、频率倍乘电位器从0.2～2连续可调4、频率计输入衰减选择开关按下将输入信号衰减1/105、频率计输入选择EXT/INT按下选择测量外接输入信号的频率6、频率计输入端7、TTL/CMOS输出端8、模拟信号输出端9、占空比调节/反相输出选择DUTY/INVERT按下选择反相输出，转动旋钮调节输出脉冲占空比10、输出信号偏置调节调节输出信号直流偏置11、TTL/CMOS选择及CMOS电平调节按下选择CMOS输出，转动旋钮调节CMOS输出电平。

12、模拟输出信号幅度调节AMPLITUDE/输出衰减A TTENUA T10N按下输出衰减20dB，转动旋钮调节输出信号幅度。

13、模拟输出波形选择开关FUNT10N 分别有正弦波、三角波和方波三个选择开关14、频段选择开关分别有1M、100k、10k、1k、100、10 和 1 等七个频段选择开关。
