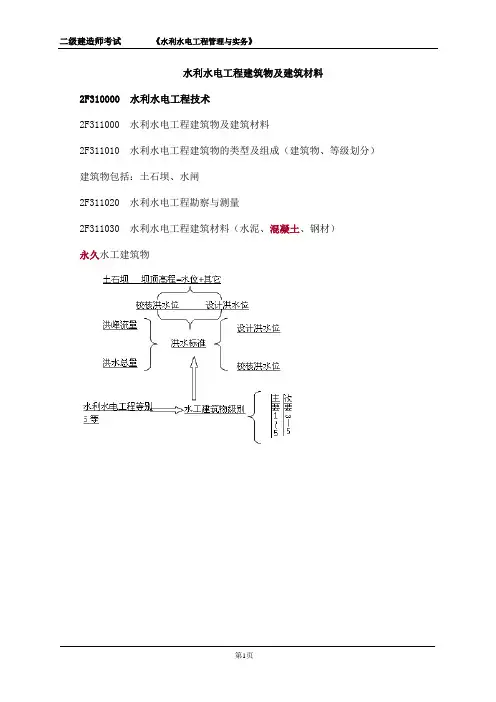

水利水电工程建筑物及建筑材料2F310000 水利水电工程技术2F311000 水利水电工程建筑物及建筑材料2F311010 水利水电工程建筑物的类型及组成（建筑物、等级划分）建筑物包括：土石坝、水闸2F311020 水利水电工程勘察与测量2F311030 水利水电工程建筑材料（水泥、混凝土、钢材）永久水工建筑物2F311011 水利水电工程等级划分及特征水位一、水工建筑物等级划分1.水利水电工程等级划分水利水电工程根据其工程规模、效益及在国民经济中的重要性，划分为五等。
注意点：表2F311011－1数据；对于综合利用的水利水电工程，当各项任务指标对应的等别不同时，其整个工程等别应按其中的最高等别确定。
拦河水闸工程的等别，应根据其最大过闸流量确定。
灌溉、排水泵站的等别，应根据其装机流量与装机功率确定。
2.水工建筑物的级别划分水工建筑物的级别反映了工程对水工建筑物的技术要求和安全要求。
（1）永久性水工建筑物级别根据永久建筑物所在工程的等别，以及建筑物重要性定为五级。
主次建筑物级别见表2F311011－4。
注意工程等别和主次建筑物的对应性。
按建筑物使用时间的长短来分：永久性建筑物和临时性建筑物。
永久性建筑物是指工程运行期间长期使用的水工建筑物，按其重要性分为：主要建筑物--失事后会造成灾害或严重影响工程效益；次要建筑物--失事后不会造成灾害，影响不大易恢复；临时性建筑物是指工程施工期间暂时使用的建筑物。
如施工导流明渠、围堰等。
堤防工程的级别根据堤防工程的防洪标准确定。
防洪对象的防洪要求－防洪标准－堤防工程级别。
（2）临时性水工建筑物级别（确定级别是为了确定导流标准，进而确定导流设计流量）按保护对象、失事后果、使用年限和导流建筑物规模等指标，划分为3、4、5级共三级。
注意：对于同时分属于不同级别的临时性水工建筑物，其级别应按照其中最高级别确定。
对于3级临时性水工建筑物，符合该级别规定的指标不得少于两项。
水工建筑物级别划分标准一、建筑物类型水工建筑物根据其使用功能和重要性，通常分为以下几类：1. 水库大坝：用于拦截河道、形成水库，调节水量、保障供水，以及改善河流生态等。
2. 水闸：用于调节水位、控制流量，实现防洪、灌溉、发电等功能。
3. 堤防：用于防止洪水泛滥，保护人民生命财产安全。
4. 泵站：用于抽水灌溉、排水防洪、城市供水等。
5. 水电站：利用水能发电，为城市和农村提供电力。
6. 港口与航道：为船舶提供停靠、装卸货物及避风等设施，保证水上交通的顺畅。
7. 防洪工程：通过建设防洪堤、分洪工程等措施，降低洪水对人民生命财产的威胁。
8. 其他水工建筑物：如给排水工程、水文监测设施等。
二、建筑物规模水工建筑物的规模通常以其库容、流量、水位等指标来划分。
根据规模大小，水工建筑物可分为以下几类：1. 大中型工程：库容在10万m³以上，或者灌溉面积在3万亩以上，或者装机容量在10MW以上的工程。
2. 小型工程：库容在10万m³以下，或者灌溉面积在3万亩以下，或者装机容量在10MW以下的工程。
三、建筑物的重要性水工建筑物的等级通常与其对人民生命财产安全的影响程度相关联，可以分为以下几类：1. 一级建筑物：对人民生命财产安全具有特别重大影响的水工建筑物，如国家重要的大型水库大坝、大型流域控制性工程等。
2. 二级建筑物：对人民生命财产安全具有重大影响的水工建筑物，如大型城市供水工程、大型泵站等。
3. 三级建筑物：对人民生命财产安全具有一定影响的水工建筑物，如小型水库大坝、小型泵站等。
4. 四级建筑物：对人民生命财产安全影响较小的水工建筑物，如农田灌溉渠道、小水电站等。
5. 五级建筑物：对人民生命财产安全基本无影响的水工建筑物，如水文监测设施等。
第一节 水工建筑物概述 一、水工建筑物的基本概念 控制和调节水流、防治水害、开发利用水资源的建筑物是实现各项水利工程目标的重要组成部分。
二、水工建筑物的分类和特点 （一）水工建筑物的分类 功能分类：挡水建筑物、泄水建筑物、输（引）水建筑物、取水建筑物、水电站建筑物、过坝建筑物、整治建筑物。
使用期限：永久性建筑物（主要、次要）、临时性建筑物。
1.按功能分类 1）挡水建筑物：拦截或约束水流，并可承受一定水头作用的建筑物；拦河坝、堤防、施工围堰等。
2）泄水建筑物：用以排泄水库、湖泊、河渠等多余水量，保证挡水建筑物和其他建筑物安全，或为必要时降低库水位乃至放空水库而设置的水工建筑物。
例如设于河床的溢流坝、泄水闸、泄水孔，设于河岸的溢洪道、泄水隧洞等。
3）输（引）水建筑物：指为灌溉、发电、城市或工业给水等需要，将水自水源或某处送至另一处或用户的建筑物。
如引水隧洞、引水涵管、渠道以及穿越河流、洼地、山谷的交叉建筑物（如渡槽、倒虹吸管、输水涵洞）等。
4）取水建筑物：指位于引水建筑物首部的建筑物，如取水口、进水闸、扬水站等。
5）水电站建筑物：水力发电站中用于拦蓄河水、抬高水头、引水经水轮发电机组以及发电所需的机电设备等的总称。
水电站中特有的建筑物包括： ①平水建筑物，当水电站负荷变化时，用于平稳引水道中流量及压力的变化，如前池、调压室等； ②尾水道，通过它将发电后的尾水自机组排向下游； ③发电、变电和配电建筑物； ④为水电站的运行管理而设置的必要的辅助性生产、管理及生活建筑设施等。
6）过坝建筑物：专用于通航过坝的船闸、升船机及鱼道、筏道等。
7）整治建筑物：指为改善河道水流条件、调整河势、稳定河槽、维护航道和保护河岸的各种建筑物，如丁坝、顺坝、潜坝、导流堤、防波堤、护岸等。
2.按使用期限分类 （1）永久性建筑物是指工程运行期间长期使用的建筑物，根据其重要性又分为主要建筑物和次要建筑物。
主要建筑物：失事后将造成下游灾害或严重影响工程效益的建筑物，如拦河坝、溢洪道、引水建筑物、水电站厂房等。

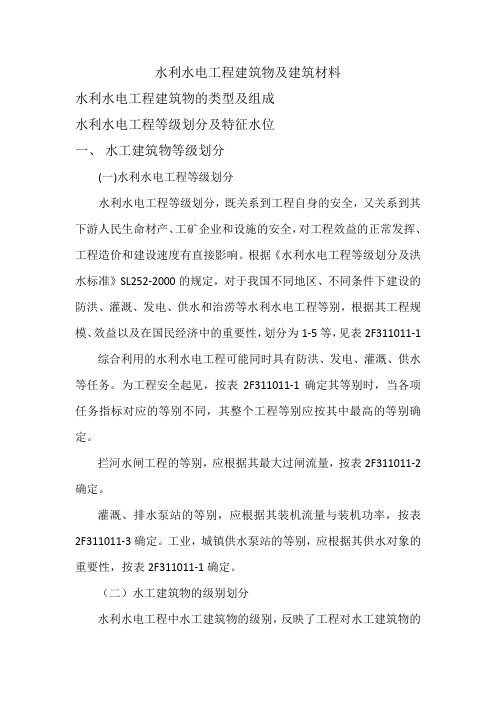

水利水电工程建筑物及建筑材料水利水电工程建筑物的类型及组成水利水电工程等级划分及特征水位一、水工建筑物等级划分(一)水利水电工程等级划分水利水电工程等级划分，既关系到工程自身的安全，又关系到其下游人民生命材产、工矿企业和设施的安全，对工程效益的正常发挥、工程造价和建设速度有直接影响。
根据《水利水电工程等级划分及洪水标准》SL252-2000的规定，对于我国不同地区、不同条件下建设的防洪、灌溉、发电、供水和治涝等水利水电工程等别，根据其工程规模、效益以及在国民经济中的重要性，划分为1-5等，见表2F311011-1 综合利用的水利水电工程可能同时具有防洪、发电、灌溉、供水等任务。
为工程安全起见，按表2F311011-1确定其等别时，当各项任务指标对应的等别不同，其整个工程等别应按其中最高的等别确定。
拦河水闸工程的等别，应根据其最大过闸流量，按表2F311011-2确定。
灌溉、排水泵站的等别，应根据其装机流量与装机功率，按表2F311011-3确定。
工业，城镇供水泵站的等别，应根据其供水对象的重要性，按表2F311011-1确定。
（二）水工建筑物的级别划分水利水电工程中水工建筑物的级别，反映了工程对水工建筑物的技术要求和安全要求。
应根据所属工程的等别及其在工程中的作用和重要性分析确定。
1、永久性水工建筑物级别划分水利水电工程的永久性水工建筑物的级别应根据建筑物所在工程的等别，以及建筑物的重要性确定为五级，分别为12345级，见表2F311011-4.水库大坝按上述规定为2级，3级的永久性水工建筑物，如坝高超过表2F311011-5指标，其级别可提高一级，但洪水标准可不提高。
当永久性水工建筑物基础的工程地质条件复杂或采用新型结构时，对2-5级建筑物可提高一级设计，但洪水标准不予提高。
堤防工程的防洪标准主要由防洪对象的防洪要求而定。
堤防工程的级别根据堤防工程的防洪标准确定见表2F311011-6穿堤水工建筑物的级别，按其所在堤防工程的级别和建筑物规模相应的级别中的最高级别确定。

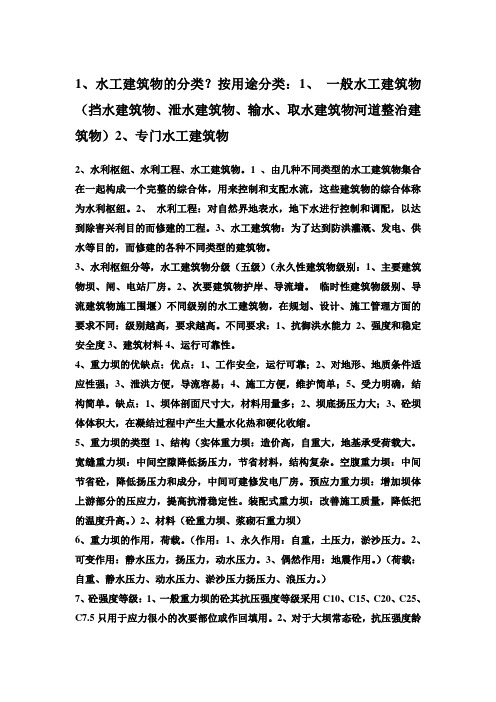

1、水工建筑物的分类？按用途分类：1、一般水工建筑物（挡水建筑物、泄水建筑物、输水、取水建筑物河道整治建筑物）2、专门水工建筑物2、水利枢纽、水利工程、水工建筑物。
1 、由几种不同类型的水工建筑物集合在一起构成一个完整的综合体，用来控制和支配水流，这些建筑物的综合体称为水利枢纽。
2、水利工程：对自然界地表水，地下水进行控制和调配，以达到除害兴利目的而修建的工程。
3、水工建筑物：为了达到防洪灌溉、发电、供水等目的，而修建的各种不同类型的建筑物。
3、水利枢纽分等，水工建筑物分级（五级）（永久性建筑物级别：1、主要建筑物坝、闸、电站厂房。
2、次要建筑物护岸、导流墙。
临时性建筑物级别、导流建筑物施工围堰）不同级别的水工建筑物，在规划、设计、施工管理方面的要求不同：级别越高，要求越高。
不同要求：1、抗御洪水能力2、强度和稳定安全度3、建筑材料4、运行可靠性。
4、重力坝的优缺点：优点：1、工作安全，运行可靠；2、对地形、地质条件适应性强；3、泄洪方便，导流容易；4、施工方便，维护简单；5、受力明确，结构简单。
缺点：1、坝体剖面尺寸大，材料用量多；2、坝底扬压力大；3、砼坝体体积大，在凝结过程中产生大量水化热和硬化收缩。
5、重力坝的类型1、结构（实体重力坝：造价高，自重大，地基承受荷载大。
宽缝重力坝：中间空隙降低扬压力，节省材料，结构复杂。
空腹重力坝：中间节省砼，降低扬压力和成分，中间可建修发电厂房。
预应力重力坝：增加坝体上游部分的压应力，提高抗滑稳定性。
装配式重力坝：改善施工质量，降低把的温度升高。
）2、材料（砼重力坝、浆砌石重力坝）6、重力坝的作用，荷载。
（作用：1、永久作用：自重，土压力，淤沙压力。
2、可变作用：静水压力，扬压力，动水压力。
3、偶然作用：地震作用。
）（荷载：自重、静水压力、动水压力、淤沙压力扬压力、浪压力。
）7、砼强度等级：1、一般重力坝的砼其抗压强度等级采用C10、C15、C20、C25、C7.5只用于应力很小的次要部位或作回填用。
水工建筑物级别划分前段时间我们学习了《水利水电工程等级划分》今天我们再介绍水工建筑物级别是如何划分的。
一、进水口建筑物级别1、整体布置进水口建筑物级别应分别与所在大坝、河床式水电站、拦河闸等枢纽工程主体建筑物相同。
2、独立布置进水口建筑物级别应根据进水口功能和规模按表1确定，对于堤防涵闸式进水口级别还应符合《堤防工程设计规范》，并按较高者确定。
表1二、水工建筑物挡土墙级别表21、水工建筑物中的挡土墙级别，应根据所属水工建筑物级别按表2确定。
2、位于防洪（挡潮）堤上具有直接防洪（挡潮）作用的水工挡土墙，其级别不应低于所属防洪（挡潮）堤的级别。
三、边坡的级别1、边坡的级别应根据相关水工建筑物的级别及边坡与水工建筑物的相互间关系，并对边坡破坏造成的影响进行论证后按表3的规定确定。
表32、若边坡的破坏与两座及其以上水工建筑物安全有关，应分别按照表3的规定确定边坡级别，并以最高的边坡级别为准。
四、调水工程级别1、调水工程的等别，应根据工程规模、供水对象在地区经济社会中的重要性，按表4综合研究确定。
表42、以城市供水为主的调水工程，应按供水对象重要性，引水流凉和年引水量三个指标拟定工程等别，确定等别时至少应有两项指标符合要求。
以农业灌溉为主的调水工程，应按灌溉面积指标确定工程等别。
五、导流建筑物级别1、导流建筑物应根据其保护对象、失事后果、使用年限和围堰工程规模划分为3~5级，具体按下表确定。
表52、当导流建筑物根据上表指标分属不同级别时，应以其中最高级别为准。
但列为3级导流建筑物时，至少应有两项指标符合要求。
3、应根据不同的导流分期按表5划分导流建筑物级别；同一导流分期中的各导流建筑物级别，应根据其不同作用划分。
4、过水围堰级别应按表5确定，该表中的各项指标以过水围堰挡水情况作为衡量依据。
5、当导流建筑物与永久建筑物结合时，导流建筑物设计级别与洪水标准仍应按表5及表6的规定执行；但成为永久建筑物部分的结构设计应采用永久建筑物级别标准。

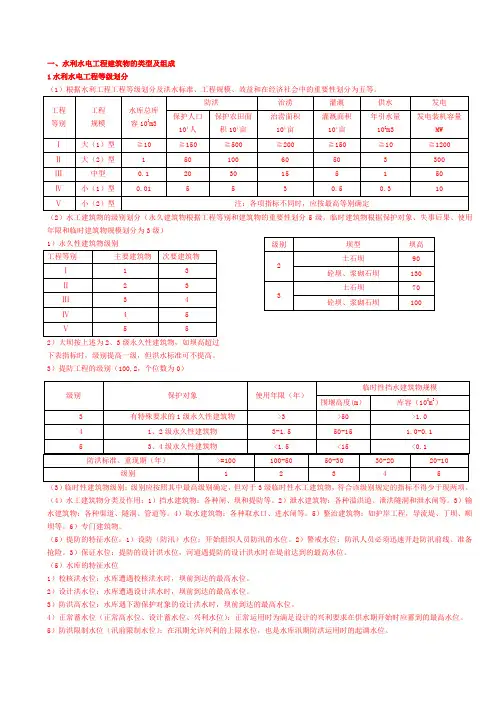

一、水利水电工程建筑物的类型及组成1水利水电工程等级划分（1）根据水利工程工程等级划分及洪水标准、工程规模、效益和在经济社会中的重要性划分为五等。
（2）水工建筑物的级别划分（永久建筑物根据工程等别和建筑物的重要性划分5级，临时建筑物根据保护对象、失事后果、使用年限和临时建筑物规模划分为3级）1）永久性建筑物级别2）大坝按上述为2、3级永久性建筑物，如坝高超过下表指标时，级别提高一级，但洪水标准可不提高。
3）提防工程的级别（100,2，个位数为0）（3）临时性建筑物级别：级别应按照其中最高级别确定，但对于3级临时性水工建筑物，符合该级别规定的指标不得少于现两项。
（4）水工建筑物分类及作用：1）挡水建筑物：各种闸、坝和提防等。
2）泄水建筑物：各种溢洪道、泄洪隧洞和泄水闸等。
3）输水建筑物：各种渠道、隧洞、管道等。
4）取水建筑物：各种取水口、进水闸等。
5）整治建筑物：如护岸工程，导流堤、丁坝、顺坝等。
6）专门建筑物。
（5）提防的特征水位：1）设防（防汛）水位：开始组织人员防汛的水位。
2）警戒水位：防汛人员必须迅速开赴防汛前线、准备抢险。
3）保证水位：提防的设计洪水位，河道遇提防的设计洪水时在堤前达到的最高水位。
（5）水库的特征水位1）校核洪水位：水库遭遇校核洪水时，坝前到达的最高水位。
2）设计洪水位：水库遭遇设计洪水时，坝前到达的最高水位。
3）防洪高水位：水库遇下游保护对象的设计洪水时，坝前到达的最高水位。
4）正常蓄水位（正常高水位、设计蓄水位、兴利水位）：正常运用时为满足设计的兴利要求在供水期开始时应蓄到的最高水位。
5）防洪限制水位（汛前限制水位）：在汛期允许兴利的上限水位，也是水库汛期防洪运用时的起调水位。
6）死水位：正常运用下，允许消落到的最低水位2土石坝与提防的构造及作用（1）土石坝的缺点：坝身不能溢流，必须另外修建泄水建筑物；施工导流条件差，不如砼坝便利；粘性土料施工受气候影响较大。
（2）土石坝的类型： 1）按坝高分：低坝（<30m）中坝（30-70）高坝（>70m）。

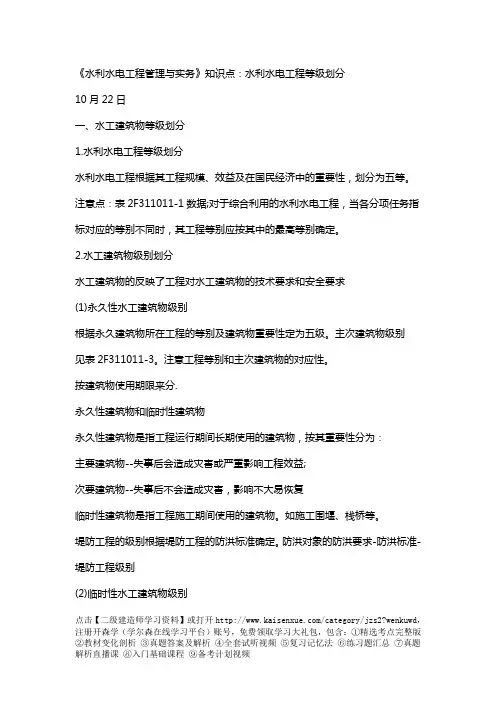

《水利水电工程管理与实务》知识点：水利水电工程等级划分10月22日一、水工建筑物等级划分1.水利水电工程等级划分水利水电工程根据其工程规模、效益及在国民经济中的重要性，划分为五等。
注意点：表2F311011-1数据;对于综合利用的水利水电工程，当各分项任务指标对应的等别不同时，其工程等别应按其中的最高等别确定。
2.水工建筑物级别划分水工建筑物的反映了工程对水工建筑物的技术要求和安全要求(1)永久性水工建筑物级别根据永久建筑物所在工程的等别及建筑物重要性定为五级。
主次建筑物级别见表2F311011-3。
注意工程等别和主次建筑物的对应性。
按建筑物使用期限来分.永久性建筑物和临时性建筑物永久性建筑物是指工程运行期间长期使用的建筑物，按其重要性分为：主要建筑物--失事后会造成灾害或严重影响工程效益;次要建筑物--失事后不会造成灾害，影响不大易恢复临时性建筑物是指工程施工期间使用的建筑物。
如施工围堰、栈桥等。
堤防工程的级别根据堤防工程的防洪标准确定。
防洪对象的防洪要求-防洪标准-堤防工程级别(2)临时性水工建筑物级别点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版(确定级别是为了确定导流标准，进而确定导流设计流量)按保护对象、失事后果、使用年限和工程规模等指标，划分为3、4、5级共三级。
注意：对于同时分属于不同级别的临时性水工建筑物，其级别应按照其中最高级别确定。
对于3级临时性水工建筑物，符合该级别规定的指标不得少于两项。
