第一章填空题：1.电力电子器件一般工作在开关状态。
2.在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
3.电力电子器件组成的系统，一般由主电路、驱动电路、控制电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5.电力二极管的工作特性可概括为单向导通。
6.电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7.肖特基二极管的开关损耗小于快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为正向有触发则导通、反向截止。
9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L大于I H。
10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM小于Ubo。
11.逆导晶闸管是将二极管与晶闸管反并联（如何连接）在同一管芯上的功率集成器件。
12.GTO的阴极和门极在器件内并联结构是为了便于实现门极控制关断而设计的。
13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为二次击穿。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的截止区、前者的饱和区对应后者的放大区、前者的非饱和区对应后者的饱和区。
15.电力MOSFET的通态电阻具有正温度系数。
16.IGBT 的开启电压U GE（th）随温度升高而略有下降，开关速度低于电力MOSFET 。
17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是智能功率集成电路。
18.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电流驱动和电压驱动两类。
19.为了利于功率晶体管的关断，驱动电流后沿应是负脉冲。
20.GTR的驱动电路中抗饱和电路的主要作用是使基极驱动电流不进入放大区和饱和区。
一、填空题1.正弦脉冲宽度调制(SPWM)电路中，调制波为。
2.有源逆变电路中控制角α与逆变角β之间的关系应该是。
3 在电力电子器件中，有电流控制型器件，电压控制型器件，GTO为器件。
4. 晶闸管的导通条件是，，门极正偏，阳极电流大于维持电流 .5. 在PWM控制中，载波比为。
6. 电力电子器件的损耗主要有、断态损耗和开关损耗。
7.三相桥式全控整流电路中，同一相两个晶闸管的触发脉冲相位关系为。
8. PWM控制电路中，异步调制是。
9.单相全控桥式整流电路，纯电阻负载，脉冲的移相范围是。
10.直流斩波电路的三种控制方式为频率调制，和混合调制。
11.在交--交变频电路中，阻感负载。
在逻辑无环流情况下，哪组桥工作，由方向决定。
12. 三相半波整流电路的自然换相点（α=0o，触发脉冲始发点）是。
13. 无源逆变电路多重化的目的是。
14.电力电子电路中的换相方式主要有强迫换相，电网换相，器件换相，。
15.零电流开关是开关关断前迫使其降为零，则不会产生损耗和噪声。
二.简答题：（共4题，每题5分，计20分）1.什么是电压型逆变电路，有什么特点？2.试述单相交流调压电路与单相交流电力电子开关的异同。
3.有源逆变电路中，什么是逆变失败？原因是什么？（至少写出两种）3.画出IGBT关断缓冲吸收电路的原理图，并简述其过压保护原理。
三. 波形分析：1.单相全控桥式整流电路如下图所示，U2=100V，负载中R=1Ω，L极大，反电势E=60V，当α=30°时，作出ud ，id, i2,uVT1的波形；2.单相桥式矩形波逆变电路，RL负载，1800导电型，作出u G1u G4、u G2u G3、u o、i o波形。
四、分析计算题1.在下图所示的降压斩波电路中，已知E=100V，R=1Ω，L值极大，E M=30V，采用脉宽调制方式，当T=50μS，t on=30μS时①计算输出电压平均值U o 、输出电流平均值I o 。
电力电子技术复习资料第一章 电力电子器件及驱动、保护电路1、电力电子技术是一种利用电力电子器件对电能进行控制、转换和传输的技术。
P12、电力电子技术包括电力电子器件、电路和控制三大部分。
P13、电力电子技术的主要功能：1）、整流与可控整流电路也称为交流/直流（AC/DC ）变换电路；2）、直流斩波电路亦称为直流/直流(DC/DC)转换电路；3）、逆变电路亦称为直流/交流(DC/AC)变换电路；4）、交流变换电路（AC/AC 变换）。
P14、电力电子器件的发展方向主要体现在：1）、大容量化；2）、高频化；3）、易驱动；4）、降低导通压降；5)、模块化；6）、功率集成化。
P25、电力电子器件特征：1）、能承受高压；2）、能过大电流；3）、工作在开关状态。
P46、电力电子器件分类：1)、不可控器件，代表：电力二极管；2）、半控型器件，代表：晶闸管；3）、全控型器件，代表：电力晶体管（GTR ）。
P57、按照加在电力电子器件控制端和公共端之间的驱动电路信号的性质又可以将电力电子器件分为电流驱动和电压驱动两类。
P68、晶闸管电气符号。
P19、晶闸管关断条件：阴极电流小于维持电流；晶闸管导通条件：阳极加正压，门极加正压。
导通之后门极就失去控制。
P1110、晶闸管的主要参数（选管用）重复峰值电压——额定电压U Te ；晶闸管的通态平均电流I T(A V)——额定电流。
P1311、K f =电流平均值电流有效值===2)(πAV T T I I 1.57。
P14 12、根据器件内部载流载流子参与导电的种类不同，全控型器件又分为单极型、双极性和复合型三类。
P1713、门极可关断晶闸管（GTO ）具有耐压高、电流大等优点，同时又是全控型器件。
P1814、电力晶体管(GTR)具有自关断能力、控制方便、开关时间短、高频特性好、价格低廉等优点。
P1915、GTR 发生二次击穿损坏，必须具备三个条件：高电压、大电流和持续时间。
电力电子技术总复习第一章绪论1、电子开关型电力电子变换有哪四种基本类型？2、第二章课本P6电力电子的应用：要知道是何种电力电子技术的应用。
第二章电力电子器件1、器件按控制方式分为：什么是半控器件？晶闸管是：它的派生类包括：什么是全控器件？它包括：全控器件中，开关频率最高的是：应用最广泛的是：大功率场合广泛应用的是：存在二次击穿现象的器件是：驱动功率小的器件是：2、器件按驱动方式分：SCR、GTR、GTO是：IGBT、MOSFET是：3、SCR在门极开路的情况下正向导通的原因是：在实际应用中为保证SCR的可靠导通脉冲宽度由那个参数决定？用万用表如何区分SCR的三个极？SCR门极所加最高电压、电流、或平均功率超过允许值时会发生：门极所加最高反向电压超过10V以上会造成：第三章整流电路1、什么是控制角？导通角？相位控制方式？2、阻性负载下单相半波、单相桥式、单相全波、三相半波、三相桥式整流电路的移相范围为：阻感负载下为：3、三相桥式整流电路的共阴极组的三只管子脉冲互差：同一相的两个管子脉冲互差：管子的导通顺序为：每只管子工作多少度：4、掌握各种整流电路的计算公式：U d、I d I VT I TA V U FM I2掌握u d i d i vt1u vti的波形画法5、掌握三相桥式整流电路考虑变压器漏抗下的计算：ΔU d、I d U d6、单相半波、单相桥式、单相全波、三相半波、三相桥式整流电路整流输出电压脉动次数分别为：如果脉动次数是12那么，输出电压的最低次谐波是：交流侧最低次谐波是：脉动次数越高，最低次谐波的次数就越，可使尺寸及体积减小。
7、整流电路多重化的主要目的是什么？如何实现？8、何为逆变失败？最小逆变角是：第四章逆变电路1、有源逆变和无源逆变电路有何不同？2、什么是换流？换流方式有哪些？各有何特点？3、什么是电压逆变型和电流逆变型电路？两者各有何特点？4、会画三相电压型桥式逆变电路的工作波形。

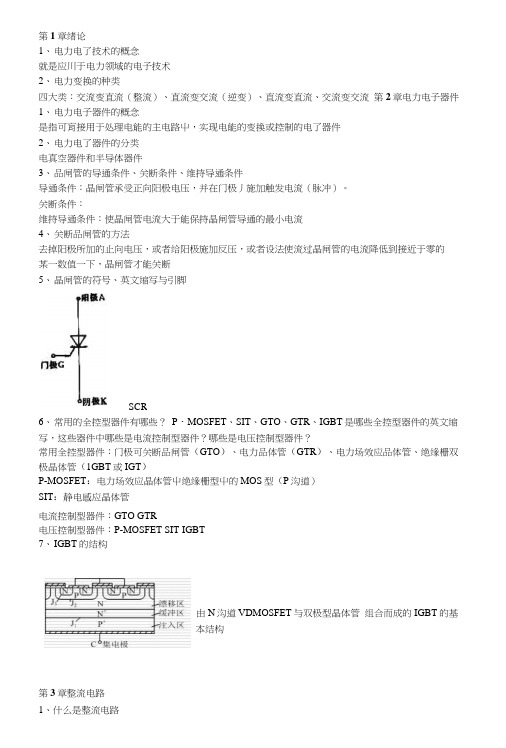

第1章绪论1、电力电了技术的概念就是应川于电力领域的电子技术2、电力变换的种类四大类：交流变直流（整流）、直流变交流（逆变）、直流变直流、交流变交流第2章电力电子器件1、电力电子器件的概念是指可肓接用于处理电能的主电路屮，实现电能的变换或控制的电了器件2、电力电了器件的分类电真空器件和半导体器件3、品闸管的导通条件、关断条件、维持导通条件导通条件：晶闸管承受正向阳极电压，并在门极丿施加触发电流（脉冲）。
关断条件：维持导通条件：使晶闸管电流大于能保持晶闸管导通的最小电流4、关断品闸管的方法去掉阳极所加的止向电压，或者给阳极施加反压，或者设法使流过晶闸管的电流降低到接近于零的某一数值一下，晶闸管才能关断5、晶闸管的符号、英文缩写与引脚SCR6、常用的全控型器件有哪些？P・MOSFET、SIT、GTO、GTR、IGBT是哪些全控型器件的英文缩写，这些器件中哪些是电流控制型器件？哪些是电压控制型器件？常用全控型器件：门极可关断品闸管（GTO）、电力品体管（GTR）、电力场效应品体管、绝缘栅双极晶体管（1GBT或IGT）P-MOSFET：电力场效应晶体管屮绝缘栅型屮的MOS型（P沟道）SIT：静电感应晶体管电流控制型器件：GTO GTR电压控制型器件：P-MOSFET SIT IGBT7、IGBT的结构由N沟道VDMOSFET与双极型晶体管组合而成的IGBT的基本结构第3章整流电路1、什么是整流电路交流变直流2、整流电路的主要分类方法按组成器件分为不可控、半控、全控三种；按电路结构分为桥式电路和零式电路；按交流输入相数分为单向电路和多相电路；按变压器二次电流方向(单向和双向)分为单扌1‘1电路和双扌1‘1电路。
3、单相半波整流电路接电阻负载时控制角的移相范用0~ n4、单和半波整流电路品闸管可能承受的反向峰值电压二次电压瞬时值th的峰值即V2U25、单相桥式整流电路接电阻负载时控制介的移相范围0~兀6、单相全控桥式幣流电路屮，晶闸管可能承受的反向峰值电压V2U27、单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用冇续流二极管VD R时，续流过程由VD R完成，在续流阶段晶闸管关断，这就避免r某一个晶闸管持续导通从而导致失控的现象。
电力电子技术一填空题1、电力电子技术就是应用于电力领域的电子技术。
2、电力变换通常可分为四大类，分别是整流、逆变、直流斩波、交流变交。
3、电力电子技术是一门由电力技术、电子技术、控制技术三个学科交叉而形成的。
4、电力电子器件一般工作在开关状态，在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时你，功率损耗主要为开关损耗。
5、一个周期内，下列整流电路整流电压波形的脉动次数：单相半波可控电路脉动__1____次；单相全控桥式整流电路脉动__2____次；三相半波可控电路脉动____3__次；三相全控桥式整流电路脉动___6___次。
6、电压型三相逆变器，电路的基本工作方式是___180°__导电方式，任一瞬间，有___3_____个IGBT 同时导通；电流型三相逆变器，电路的基本工作方式是___120°__导电方式，任一瞬间，有____2____个IGBT同时导通。
7、同一晶闸管，维持电流IH与掣住电流I L在数值大小上有I L＞ I H。
8、电力电子器件一般都工作在开关状态。
9、晶闸管和门极可关断晶闸管的英文名字的缩写分别为SCR 和GTO 。
10、按照直流侧电源性质划分，逆变电路可分为电流型逆变电路和电压型逆变电路。
11、单结晶体管张弛振荡电路的原理是利用单结晶体管的___负阻____特性和RC电路的___充放电____特性。
12、当发射极电压等于____峰点电压__时，单结晶体管导通。
导通后，当发射极电压小于__谷点电压___时，单结晶体管关断。
13、晶闸管内部是四层半导体结构，它的三个电极分别是阳极、阴极、门极。
14、整流电路的作用是交流电能将变为直流电能供给直流用电设备。
15、自换流逆变电路采用器件换流和强迫换流两种换流方式，外部换流逆变电路采用电网换流和负载换流两种换流方式。
16、IGBT是绝缘栅双极晶体管，是三端器件，三个电极分别是发射极、栅极、集电极。
一、填空1.1 电力变换可分为以下四类：交流变直流、直流变交流、直流变直流和交流变交流。
1.2 电力电子器件一般工作在 开关 状态。
1.3 按照电力电子器件能够被控制电路信号所控制的程度，可将电力电子器件分为： 半控 型器件， 全控型器件，不可控器件等三类。
1.4 普通晶闸管有三个电极，分别是 阳极 、 阴极 和 门极1.5 晶闸管在其阳极与阴极之间加上 正向 电压的同时，门极上加上 触发 电压，晶闸管就导通。
1.6 当晶闸管承受反向阳极电压时，不论门极加何种极性解发电压，管子都将工作在 截止 状态。
1.7 在通常情况下，电力电子器件功率损耗主要为 通态损耗 ，而当器件开关频率较高时，功率损耗主要为 开关损耗 。
1.8 电力电子器件组成的系统，一般由 控制电路 、 驱动电路 和 主电路 三部分组成 1.9 电力二极管的工作特性可概括为 单向导电性 。
1.10 多个晶闸管相并联时必须考虑 均流 的问题，多个晶闸管相串联时必须考虑 均压 的问题。
1.11 按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为 电流驱动 和电压驱动 两类。
2.1 单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是︒180~0。
2.1 单相桥全控整流电路中，带纯阻负载时，a 角的移相范围是︒180~0，单个晶闸管所所承受的最大反压为22u ，带阻感负载时，a 角的移相范围是︒90~0，单个晶闸管所所承受的最大反压为22u2.3 三相半波可控整流电路中的三个晶闸管的触发脉冲相位相序依次互差︒120，单个晶闸管所承受的最大反压为26u ，当带阻感负载时，a 角的移相范围是2~0π2.4 逆变电路中，当交流侧和电网边结时，这种电路称为 有源逆变电路 ，欲现实有源逆变，只能采用全控电路，当控制角20π<<a 时，电路工作在 整流 状态，ππ<<a 2时，电路工作在 逆变 状态。
《电力电子技术》复习资料一 电力电子器件1. 要点：① 半控器件：晶闸管（SCR ）全控器件：绝缘栅双极型晶体管（IGBT ）、电力晶体管（GTR ）、 门极关断晶闸管（GTO ）、电力场效应管（MOSEFT ） 不可控器件：电力二极管各器件的导通条件、关断方法、电气符号及特点。
②注意电流有效值与电流平均值的区别： 平均值：整流后得到的直流电压、电流。
有效值：直流电压、电流所对应的交流值。
波形系数：K f =有效值/平均值 。
③电力电子技术器件的保护、串并联及缓冲电路： du /dt ：关断时，采用阻容电路（RC ）。
di/dt ：导通时，采用电感电路。
二 整流电路1. 单相半波电路：① 注意电阻负载、电感负载的区别： ② 有效值与平均值的计算：平均值：整流后得到的直流电压、电流。
21cos 0.452d U U α+=d d U I R=有效值：直流电压、电流所对应的交流值。
U U =U I R = 波形系数：电流有效值与平均值之比。
f dIk I =② 注意计算功率、容量、功率因数时要用有效值。
③ 晶闸管的选型计算：Ⅰ求额度电压：2TM U =，再取1.5~2倍的裕量。
Ⅱ 求额度电流（通态平均电流I T （AV ）） 先求出负载电流的有效值（f d I k I =）； →求晶闸管的电流有效值（I T =I ）；→求晶闸管的电流平均值（()/T AV T f I I k =），再取1.5~2倍裕量。
2. 单相全桥电路负载：①注意电阻负载、电感负载和反电动势负载的区别： ② 电阻负载的计算：α移相范围：0~π负载平均值：整流后得到的直流电压、电流。
（半波的2倍）21cos 0.92d U U α+=d d U I R=负载有效值：直流电压、电流所对应的交流值。
U U =U I R = 晶闸管:电流平均值I dT 、电流有效值I T :dT d12I I =T I =③ 电感负载的计算：Ⅰ加续流二极管时，与电阻负载相同。
《电力电子技术》综合复习资料一、填空题1、开关型DC/DC 变换电路的3个基本元件是 、 和 。
2、逆变角β与控制角α之间的关系为 。
3、GTO 的全称是 。
4、直流斩波电路按照输入电压与输出电压的高低变化来分类有 斩波电路； 斩波电路； --——斩波电路.5、变频电路从变频过程可分为 变频和 变频两大类。
6、晶闸管的工作状态有正向 状态，正向 状态和反向 状态。
7、只有当阳极电流小于 电流时，晶闸管才会由导通转为截止.8、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 角.9、GTR 的全称是 。
10、在电流型逆变器中，输出电压波形为 波，输出电流波形为 波。
11、GTO 的关断是靠门极加 出现门极 来实现的。
12、普通晶闸管的图形符号是，三个电极分别是 ， 和 。
13、整流指的是把 能量转变成 能量.14脉宽调制变频电路的基本原理是:控制逆变器开关元件的 和 时间比，即调节 来控制逆变电压的大小和频率。
15、型号为KP100—8的元件表示 管、它的额定电压为 伏、额定电流为 安.16、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题,通常主要采取的隔离措施包括： 和 。
二、判断题1、KP2—5表示的是额定电压200V ，额定电流500A 的普通型晶闸管。
2、给晶闸管加上正向阳极电压它就会导通。
3、普通晶闸管外部有三个电极,分别是基极、发射极和集电极.4、逆变电路分为有源逆变电路和无源逆变电路两种。
5、只要让加在晶闸管两端的电压减小为零,晶闸管就会关断。
6、普通晶闸管内部有两个PN 结。
7、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相,或是逆变角太小造成的。
8、应急电源中将直流电变为交流电供灯照明，其电路中发生的“逆变”称有源逆变. 9、单相桥式可控整流电路中，晶闸管承受的最大反向电压为22U 。
10、MOSFET属于双极型器件.11、电压型逆变电路，为了反馈感性负载上的无功能量,必须在电力开关器件上反并联反馈二极管。
湖北理工学院电气学院电力电子复习课绪论第一章张一鸣 12自动化BY1、电力电子技术的概念使用电力电子器件对电能进电力电子技术——应用于电力领域的电子技术,定义: 电力电子技术主要用于电力变换。
行变换和控制的技术. 分为信息电子技术（信息处理）和电力电子技术（电力变换）。
、电力变换通常可分为哪四大类？2电力变换通常可分为四大类：交流变直流（整流）、直流变交流（逆变）、交流变交流（变频、变压）、直流变直流（斩波）。
第2章电力电子器件1、电力电子器件的概念电力电子器件：是指可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。
电力电子器件的分类、2按照电力电子器件能够被控制电路信号所控制的程度分类：1.半控型器件，例如晶闸管;2.全控型器件，例如GTO(门极可关断晶闸管)、GTR(电力晶体管)，MOSFET(电力场效应晶体管)、IGBT(绝缘栅双极晶体管);3.不可控器件，例如电力二极管;按照驱动电路加在电力电子器件控制端和公共端之间信号的性质分类：1.电压驱动型器件，例如IGBT、MOSFET、SIT(静电感应晶闸管);2.电流驱动型器件，例如晶闸管、GTO、GTR;根据驱动电路加在电力电子器件控制端和公共端之间的有效信号波形分类：1.脉冲触发型，例如晶闸管、GTO;2.电子控制型，例如GTR、MOSFET、IGBT;按照电力电子器件内部电子和空穴两种载流子参与导电的情况分类：GTR; 、1.单极型器件，例如电力二极管、晶闸管、GTOIGBT;、双极型器件，例如MOSFET2.);控制晶闸管复合型器件，例如MCT(MOS3.、晶闸管的导通条件、关断条件、维持导通条件3（脉并在门极施加触发电流使晶闸管导通的条件是：晶闸管承受正向阳极电压，。
且uGK>0冲）。
或：uAK>0即维使导通了的晶闸管关断的条件是使流过晶闸管的电流减小至一个小的数值，一下。
持电流IH维持晶闸管导通的条件是，晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。
、关断晶闸管的方法 4可利用外加电压和外电路的作用使流过晶闸管的电要使晶闸管由导通变为关断，便可使导通的晶闸管关流降到接近于零的某一数值以下，即降到维持电流以下，断。
5、晶闸管的符号、英文缩写与引脚K: 阴极G：门极SCR A: 阳极符号uGK>0uAK>0且？P-MOSFET、SIT、哪型用6、常的全控器件有些是哪些全控型器件的英文缩写，这些、IGBT GTO、GTR器件中哪些是电流控制型器件？哪些是电压控制型器件？）（GTR（电流型：门极可关断晶闸管 GTO）、电力晶体管）、绝缘栅双极型晶体管SIT（电压型：电力场效应晶体管（P-MOSFET）、静电感应晶闸管IGBT（）的结构IGBT、7．3章整流电路第 1、什么是整流电路？整流电路的主要分类方法。
整流电路是把交流电能转换为直流电能的电路。
、按组成的器件可分为不可控电路、半控电路、全控电路三种1 2按电路结构可分为零式电路和桥式电路3按电网交流输进相数分为单相电路、三相电路和多相电路其中所有半波整4按变压器二次侧电流的方向是单向或双向，又分为单拍电路和双拍电路。
流电路都是单拍电路，所有全波整流电路都是双拍电路。
5按控制方式可分为相控式电路和斩波式电路（斩波器）按引出方式的不同分中点引出整流电路，桥式整流电路，带平衡电抗器整流电路，环形整6 流电路，十二相整流电路。
2、控制角（触发角、触发延迟角）、导通角？制角α；，称作控的发触脉冲到来的瞬间电角度始压输入电从0开直到晶闸管每半个周期晶闸管导通时间的电角度，称作导通角θ。
从定义来说α+θ=180°。
这俩者用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围。
所以导通角越大控制角越小。
3、单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用。
防止失控现象的产生。
4、晶闸管的换相重叠角与电路的哪些参数有关？晶闸管的换相重叠角与电路的触发角α；变压器漏抗XB；平均电流Id；电源相电压U2。
等到参数有关。
、三相半波相控整流电路和三相桥式全控整流电路三相半5．波相控整流电路对触发脉冲有什么要求？度，三相半波相控整流电路六个晶闸管相位依三相半波相控整流电路晶闸管相位相差120度。
次相差60、三相全控桥整流电路中，输出电压的脉动频率是多少？6，三50Hz100Hz，半波整流输出电压的脉动频率就是300Hz。
全波整流输出的脉动频率是相半波的就是150Hz了。
7、产生有源逆变的条件？在所学电路中哪些电路能产生有源逆变？哪些不能产生有源逆变？（1）变流电路直流侧必须外接与直流电流Id同方向的直流电源Ed,其值要略大于Ud EU|），条件：才能提供逆变能量；（2）变流电路必须工作在β＜|>|90°（即α＞90°（|）区dd域，使Ud＜0,才能把直流功率逆变成为交流功率。
上了述两个条件，缺一不可，逆变电路需接平波电抗器。
三相半波可控整流电路、单相全控桥可控整流电路能产生：三相半控桥整流桥电路、单相全控桥接续流二极管电路、单相半控桥整流电不能产生：路8、P95 第3题、第11题、第13题。
3．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出ud、id、和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
解：①ud、id、和i2的波形如下图：②输出平均电压Ud、电流Id，变压器二次电流有效值I2分别为）V（77.97°＝cos30×100×0.9α＝0.9U2cos＝Ud）38.99（IdA＝Ud/R＝77.97/2＝）38.99（AI2＝Id＝③晶闸管承受的最大反向电压为：V141.4（）2U2＝1002＝考虑安全裕量，晶闸管的额定电压为：）283~424（VUN＝（2~3）×141.4＝具体数值可按晶闸管产品系列参数选取。
流过晶闸管的电流有效值为：）27.57（A＝Id∕2＝IVT 晶闸管的额定电流为：）（A27.57∕1.57＝26~35IN＝（1.5~2）×具体数值可按晶闸管产品系列参数选取。
°=60L值极大，当αU2=100V，带电阻电感负载，R=5Ω，11．三相半波可控整流电路，时，要求：、id和iVT1的波形；2计算Ud、Id、IdT和IVT。
1画出ud解：①ud、id和iVT1的波形如下图：②Ud、Id、IdT和IVT分别如下Ud＝1.17U2cosα＝1.17×100×cos60°＝58.5（V）Id＝Ud∕R＝58.5∕5＝11.7（A）IdVT＝Id∕3＝11.7∕3＝3.9（A）IVT＝Id∕3＝6.755（A）13．三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当α=60°时，要求：1画出ud、id和iVT1的波形；2计算Ud、Id、IdT和IVT。
的波形如下：iVT1和id、ud解：①．和IVT分别如下②Ud、Id、IdT V）×cos60°＝117（100Ud＝2.34U2cosα＝2.34×＝23.4（A）IDVT＝Id∕3＝23.4∕3＝117＝∕57.8（A）IVT＝Id∕3＝23.4∕3RUdId＝∕＝13.51（A）9、什么是逆变失败？如何防止逆变失败？逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。
防止逆变失败的方法有：采用精确可靠的触发电路，使用性能良好的晶闸管，保证交流电源的质量，留出充足的换向裕量角β等。
10、带平衡电抗器的双反星形可控整流电路适用什么场合。
低压高电流．、下列电路中哪些电路可能产生有源逆变？哪些电路不11则说明应满足什么条能产生有源逆变？若能产生有源逆变，件；若不能产生有源逆变，则说明理由。
）（1）2（4（））（3条件：（1）变流电路直流侧必须外接与直流电流Id同方向的直流电源Ed,其值要略在于Ud，才能提供逆变能量；（2）变流电路必须工作在β＜90°（即α＞90°）区域，使Ud＜0,才能把直流功率逆变成为交流功率。
上了述两个条件，缺一不可，逆变电路需接平波电抗器。
（1）（2）不可以产生有源逆变，直流侧没有直流电动势。
（3）（4）可以产生有源逆变。
（3）满足条件|Em|>Ud时可以产生有源逆变。
（4）E<0，|E|>Ud.第4章逆变电路1、什么是逆变？什么是有源逆变和无源逆变？按逆变后能电力电子元件构成的逆变器可分为量馈送去向不同来分类，逆变电路根据直流侧电源有源逆变器与无源逆变器两大类。
性质可分为电流型逆变电路和电压型逆变电路。
将直流电转为交流电，这种对应于整流的逆向过程称为逆变。
当交流侧和电网连接时，这种电路称为有源逆变。
把直流电逆变为某一频率或可调如果变流电路的交流侧不和电网链接，而是直接接到负载，频率的交流电供给负载，称为无源逆变。
、什么是换流？换流方式有哪几种？无源逆变电路中的换2 流方式有哪几种？电流从一个支路向另一个支路转移的过程称为换流，换流也称为换相。
换流方式：器件换流、电网换流、负载换流、强迫换流。
器件换流，负载换流，强迫换流。
（电？什么是电流型逆变器3、什么是电压型逆变器（电路）路）？逆变电路直流侧电源是电压源的称为电压型逆变器（电路）。
逆变电路直流侧电源是电流源的称为电流型逆变器（电路）。
、电压型逆变器（电路）有什么特点？电流型逆变器（电4 路）有什么特点？电压型:(1)直流侧为电压源或并联大电容，直流侧电压基本无脉动；(2)输出电压为矩形波，输出电流因负载阻抗不同而不同；(3)阻感负载时需提供无功。
为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管电流型：(1)直流侧串大电感，相当于电流源。
(2)交流输出电流为矩形波，输出电压波形和相位因负载不同而不同。
(3)直流侧电感起缓冲无功能量的作用，不必反并联二极管。
5、电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？作用：电压型逆变器当交流侧为阻感性负载时，需要向电源反馈无功功率。
直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂开关器件都反并联了反馈二极管。
原因：而对电流型逆变器来说，当交流侧为阻感负载时，也需要提供无功能量反馈，但直流侧电感起缓冲无功能量的作用，因反馈无功能量时，直流电流并不反向，因此不必象电压型逆变器那样要给开关器件反并联二极管。
